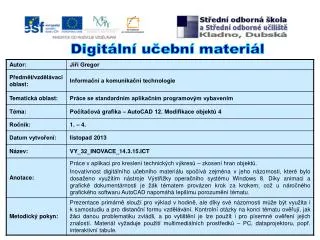

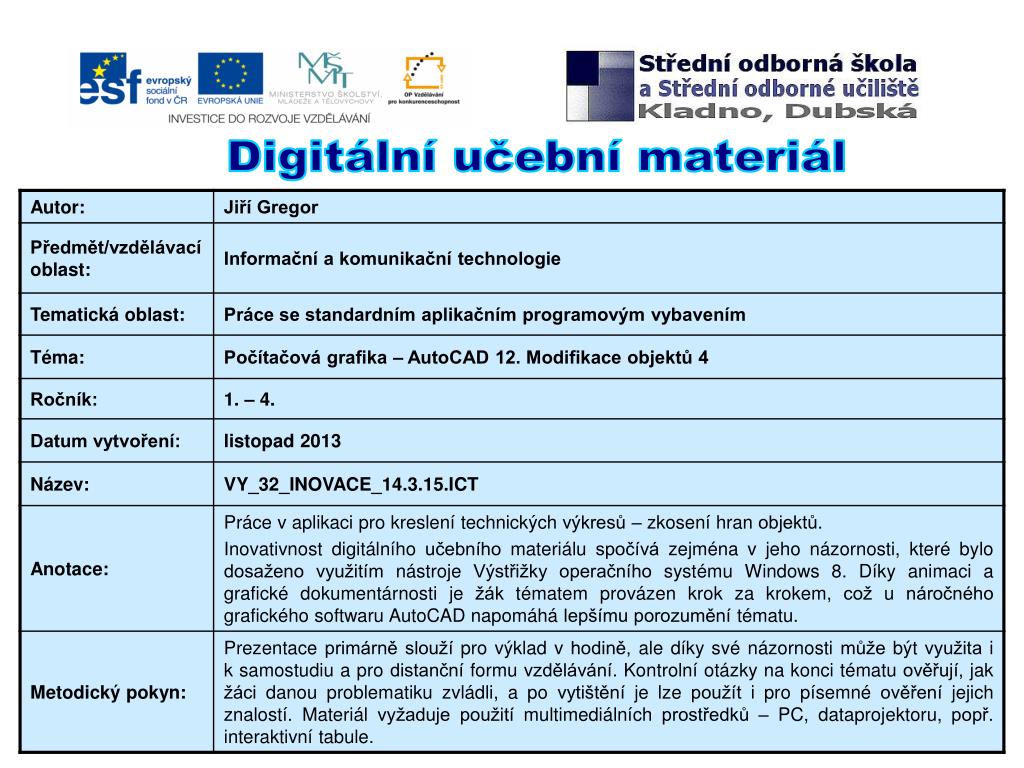

  1. Digitální učební materiál

  2. POČÍTAČOVÁ GRAFIKA AutoCAD12 MODIFIKACE OBJEKTŮ 4

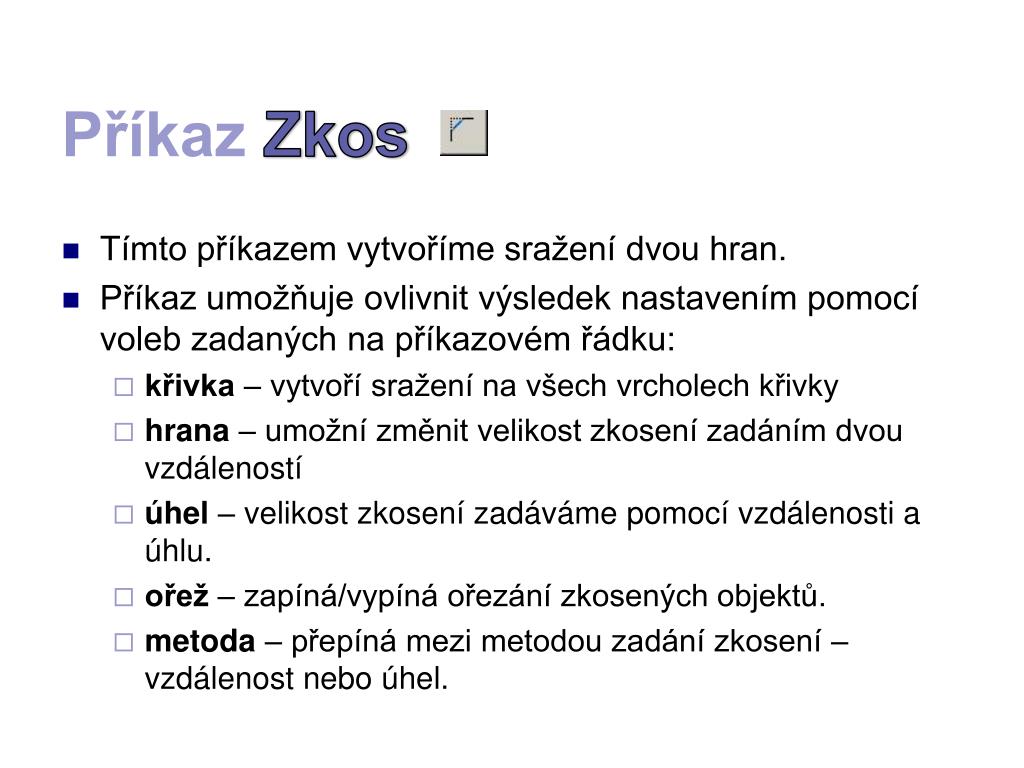

  3. Příkaz Zkos • Tímto příkazem vytvoříme sražení dvou hran. • Příkaz umožňuje ovlivnit výsledek nastavením pomocí voleb zadaných na příkazovém řádku: • křivka – vytvoří sražení na všech vrcholech křivky • hrana – umožní změnit velikost zkosení zadáním dvou vzdáleností • úhel – velikost zkosení zadáváme pomocí vzdálenosti a úhlu. • ořež – zapíná/vypíná ořezání zkosených objektů. • metoda – přepíná mezi metodou zadání zkosení – vzdálenost nebo úhel.

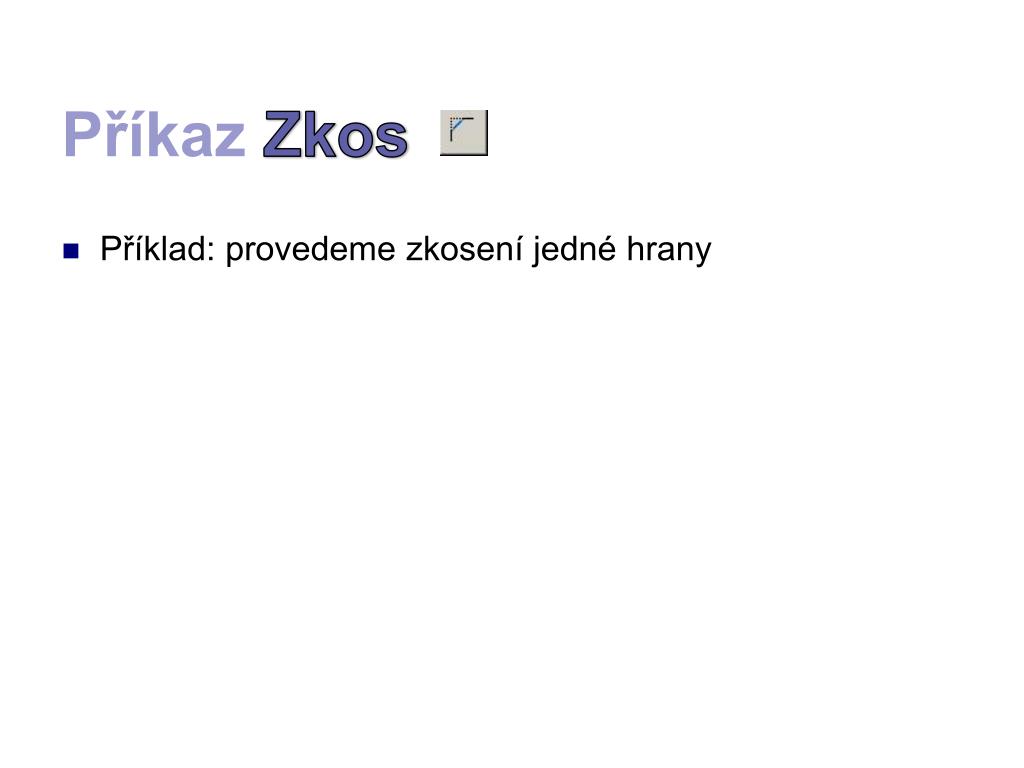

  4. Příkaz Zkos • Příklad: provedeme zkosení jedné hrany

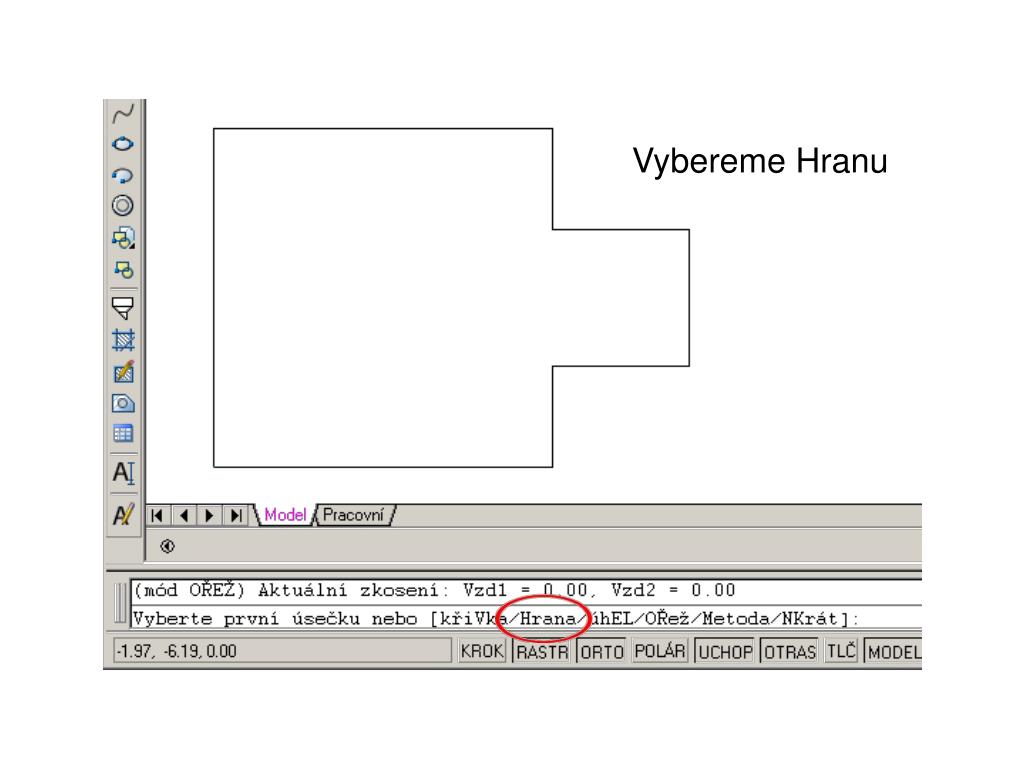

  5. Vybereme Hranu

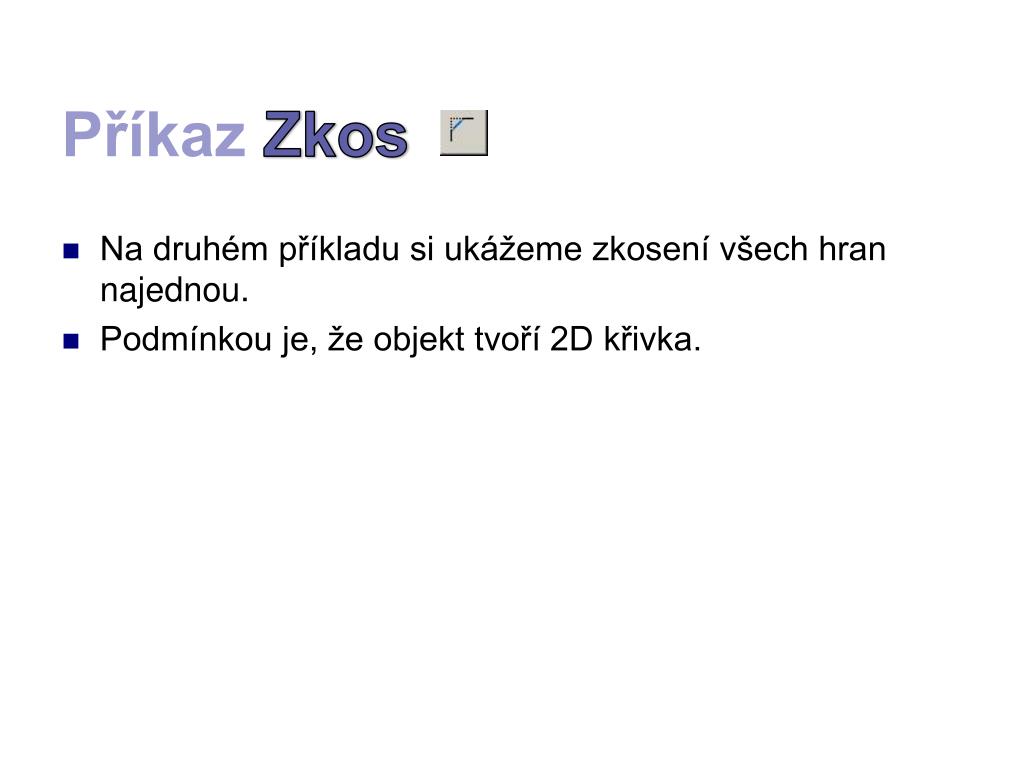

  6. Příkaz Zkos • Na druhém příkladu si ukážeme zkosení všech hran najednou. • Podmínkou je, že objekt tvoří 2D křivka.

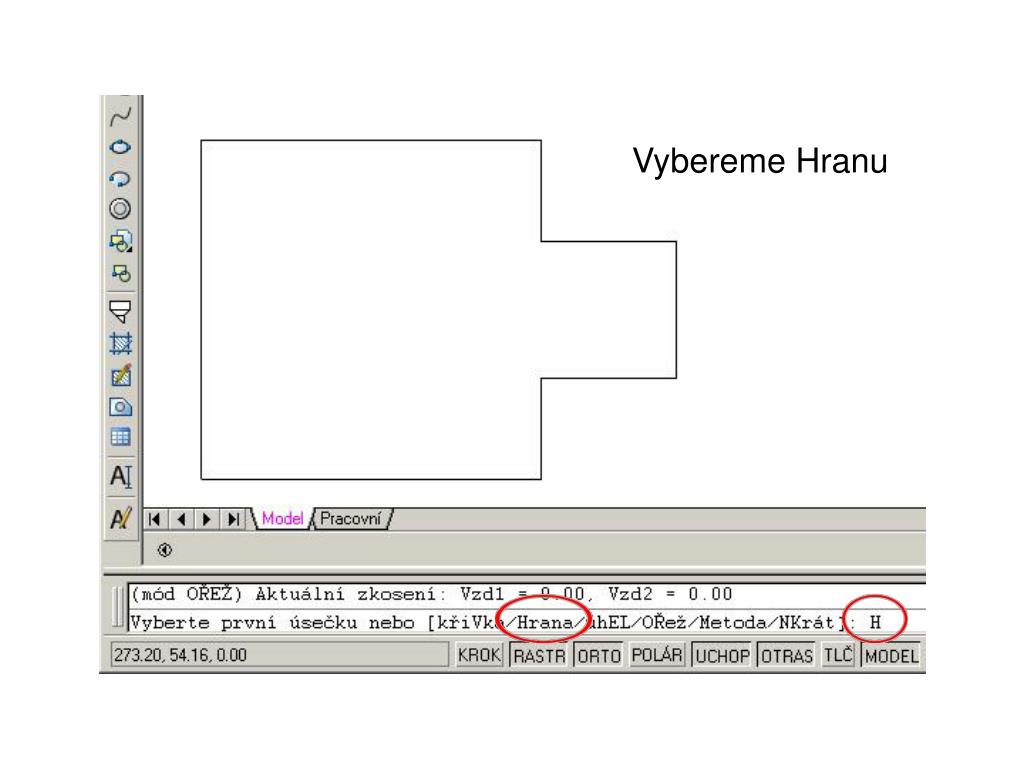

  7. Vybereme Hranu

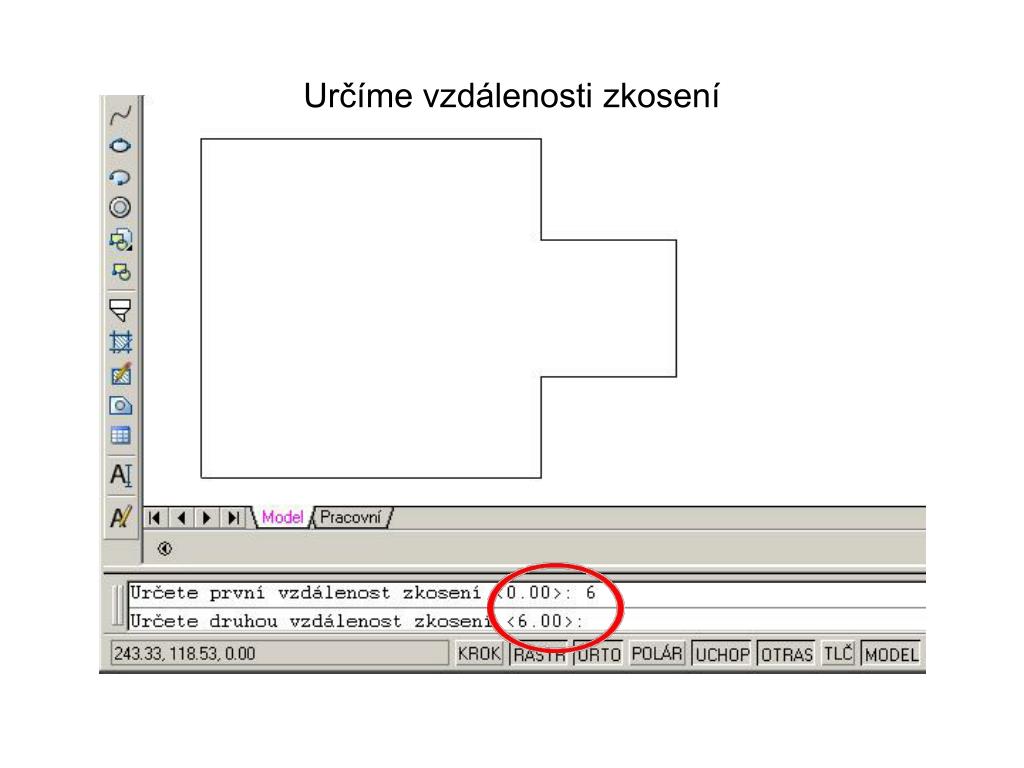

  8. Určíme vzdálenosti zkosení

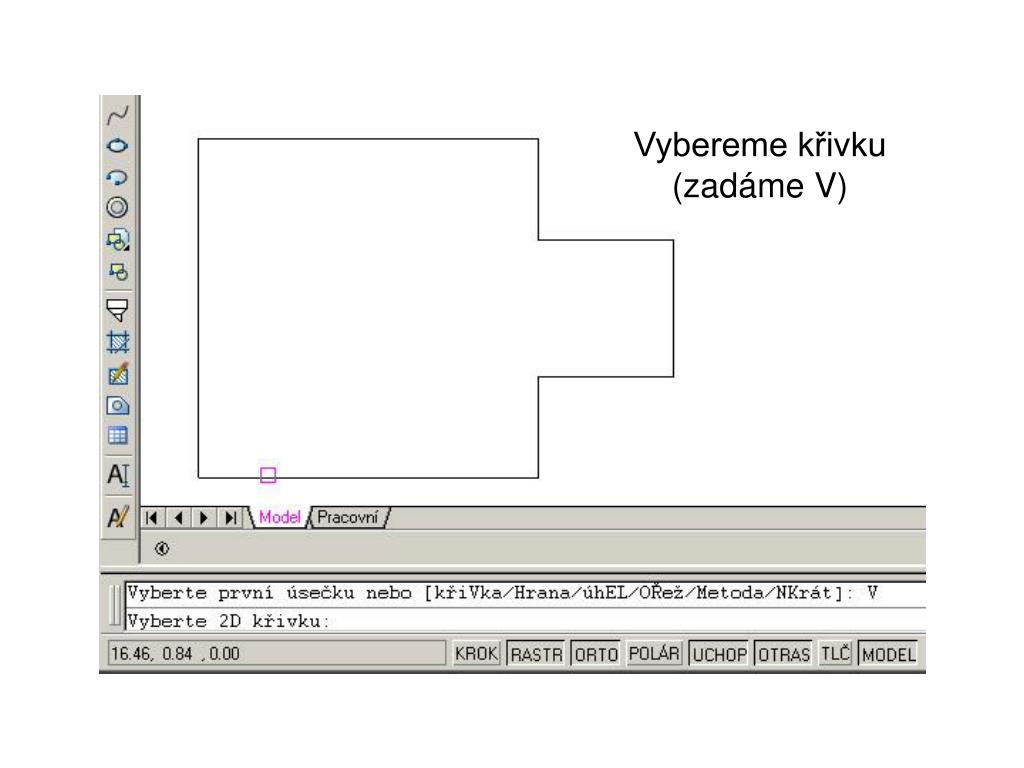

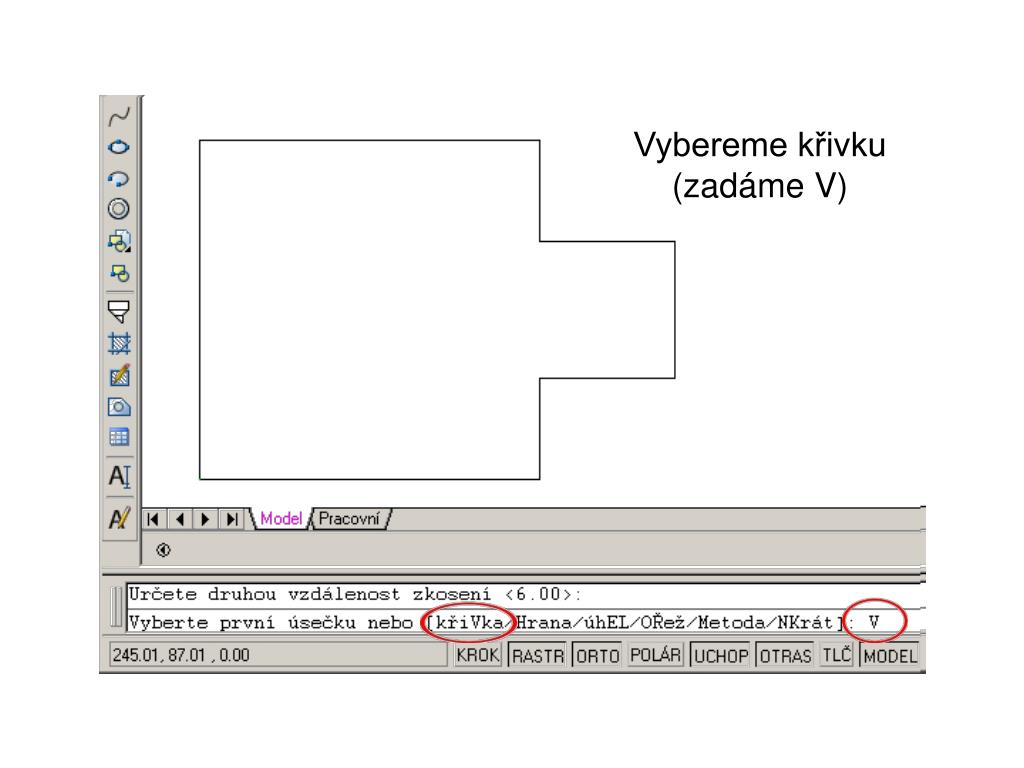

  9. Vybereme křivku (zadáme V)

  10. Vybereme křivku (zadáme V)

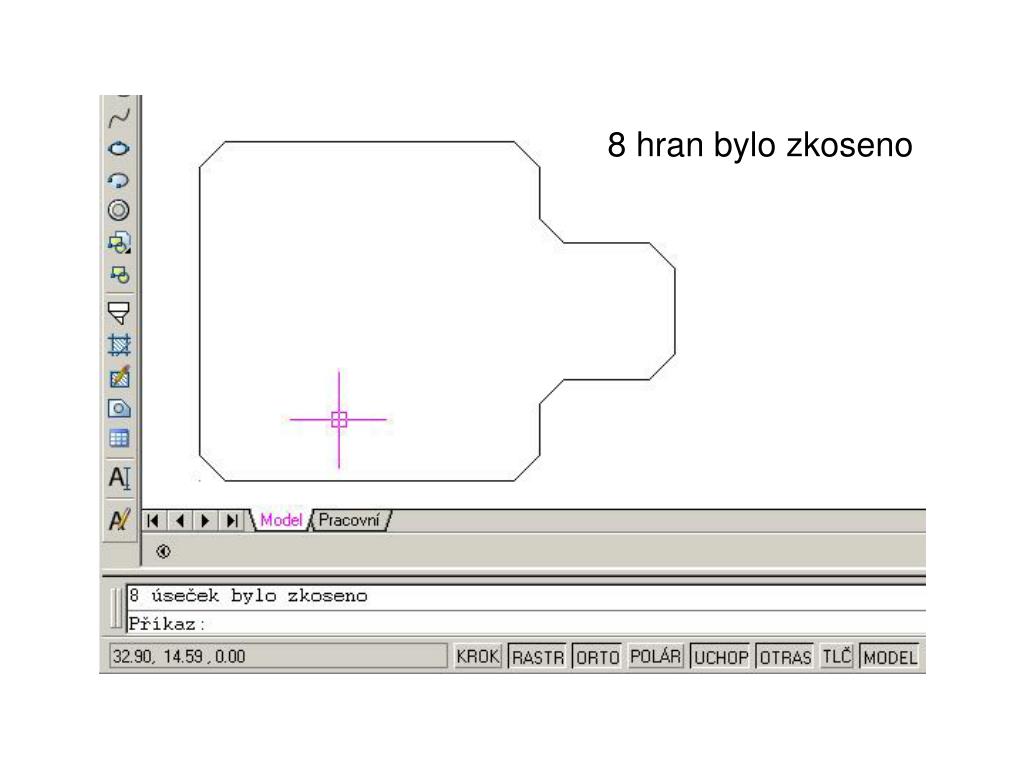

  11. 8 hran bylo zkoseno

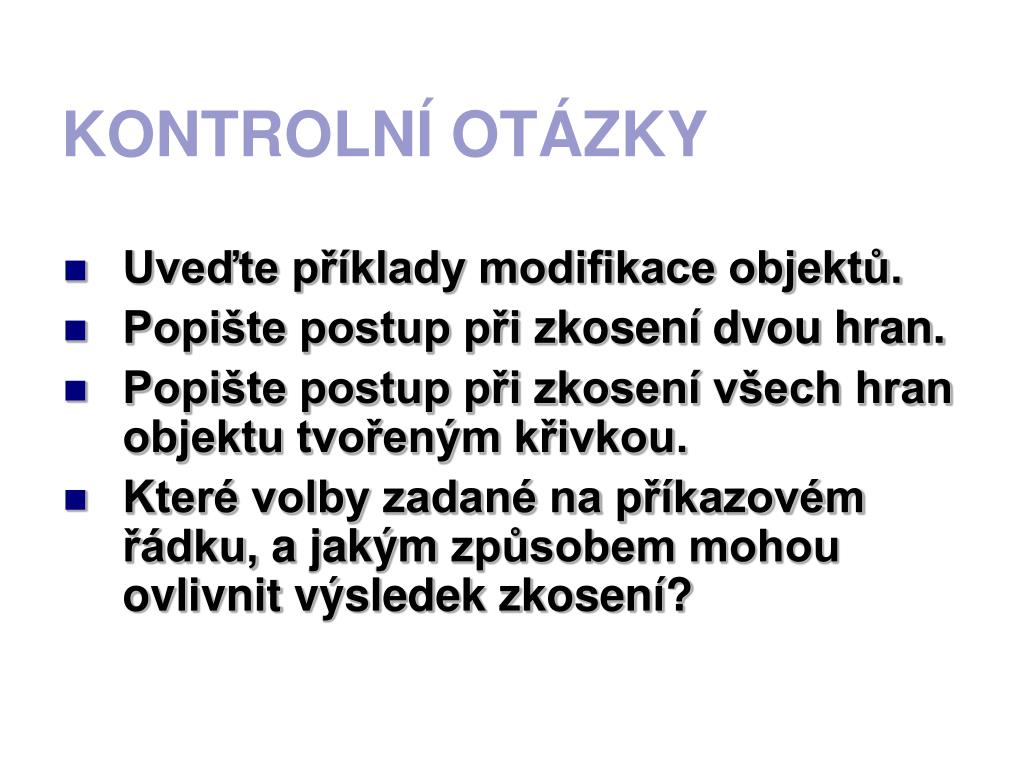

  12. KONTROLNÍ OTÁZKY • Uveďte příklady modifikace objektů. • Popište postup přizkosení dvou hran. • Popište postup při zkosení všech hran objektu tvořeným křivkou. • Které volby zadané na příkazovém řádku, a jakým způsobem mohou ovlivnit výsledek zkosení?

  13. Použité zdroje: • LIŠKA, Jan a Jaroslav SCHWARZ. AutoCAD LT 2000 CZ: podrobná příručka. Vyd. 1. Praha: Computer Press, 2000, x, 289 s. CAD. ISBN 80-722-6241-6. • Autorem všech částí tohoto učebního materiálu, není-li uvedeno jinak, je Jiří Gregor. Většina obrázků je zhotovena skenováním (nástroj „Výstřižek“).
