Kapitel 3: Digitale Bilder

Kapitel 3: Digitale Bilder. Arten von digitalen Bildern Bildaufnahme Dateiformate für Bilder. 2.1 Arten von Bildern. Rasterbilder (Pixelbilder): regelmäßig angeordnete Elemente Meist rechteckig Unterscheidung durch abgelegte Werte

Download Presentation

Kapitel 3: Digitale Bilder

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

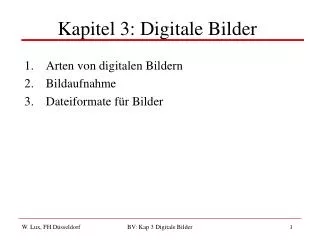

  1. Kapitel 3: Digitale Bilder • Arten von digitalen Bildern • Bildaufnahme • Dateiformate für Bilder BV: Kap 3 Digitale Bilder

  2. 2.1 Arten von Bildern • Rasterbilder (Pixelbilder): regelmäßig angeordnete Elemente • Meist rechteckig • Unterscheidung durch abgelegte Werte • Fotos von Personen, Landschaftsbildern, Röntgenbilder, Satellitenbilder, … • Vektorgrafiken: grafische Primitive wie Kreis, Polynom, … • Z.B. Kreis: Angabe von Mittelpunkt und Durchmesser BV: Kap 3 Digitale Bilder

  3. Unterschiedliche Arten von digitalen Bilder Landschaft Synthetisch generiert Poster Screenshot Illustration Strichcode Fingerabdruck Röntgenaufnahme Mikroskopbild Satellitenaufnahme Radarbild Astronomische Aufnahme BV: Kap 3 Digitale Bilder

  4. 2.2 Bildaufnahme • Entstehung von Bildern ist oft kompliziert • Im Allgemeinen für Bildverarbeitung nicht relevant • Modell einer optischen Kamera: Lochkamera • Geschlossene Box • Winzige Öffnung an der Vorderseite • Bildebene an der Rückseite • Einfallende Strahlen werden gradlinig auf Bildebene projiziert • Verkleinertes, seitenverkehrtes Abbild der Realität BV: Kap 3 Digitale Bilder

  5. 2.2.1 Lochkamera BV: Kap 3 Digitale Bilder

  6. Perspektivische Abbildung • Lochöffnung: Ursprung des dreidimensionalen Koordinatensystems (X,Y,Z) • Optische Achse Z verläuft durch Lochöffnung • Zweidim. (x,y): Projektionspunkt auf Bildebene • Brennweite: Abstand f zwischen Öffnung und Bildebene • Brennweite verkleinern: • Kleinere Abbildung • Bei fixer Bildgröße: größerer Blickwinkel (Weitwinkel) • Brennweite vergrößern • Vergrößerte Abbildung • Kleinerer Blickwinkel (Teleobjektiv) BV: Kap 3 Digitale Bilder

  7. Projektionsformel • Z: Abstand Originalpunkt bis Lochebene • Y: Höhe über optischer Achse • y: Projektion der Höhe, abhängig von • Tiefe der Kamerabox f (Brennweite) • Abstand Z vom Koordinatenursprung • Negatives Vorzeichen: Spiegelung um 180o • Projektion X: analog BV: Kap 3 Digitale Bilder

  8. 2.2.2 Dünne Linse • Nachteil der Lochkamera: • Sehr kleine Öffnung erfordert lange Belichtung • Keine praktische Bedeutung • Einfache Verbesserung: • Lochblende wird durch Linse ersetzt • Linse: symmetrisch, unendlich dünn • Lichtstrahl wird an virtueller Ebene in Linsenmitte gebrochen • Gleiche Abbildungsgeometrie wie Lochkamera • Echte Linsen sind komplizierter: Blende, Schärfe, Belichtungszeit, … • „dünne Linse“ ist ausreichend für uns • Weiterführende Literatur [Jähne02] BV: Kap 3 Digitale Bilder

  9. Modell der „dünnen Linse“ BV: Kap 3 Digitale Bilder

  10. 2.2.3 Übergang zum Digitalbild • Das projiziertes Bild ist zweidimensionale, zeitabhängige, kontinuierliche Verteilung von Lichtenergie • Projiziertes Bild in digitale Form umwandeln: • Lichtverteilung räumlich abtasten • Kontinuierliche Lichtverteilung -> diskrete Lichtverteilung • Basis ist die Geometrie des Aufnahmesensors, z.B. in der Digitalkamera • Meist regelmäßig rechtwinklig; auch hexagonal • Zeitlich abtasten: einzelnes Bild entsteht • Steuerung der Zeit für Lichtmessung • CCD-Chip: Auslösen des Ladevorgangs und Auslesen nach vorgegebener Belichtungszeit • Einzelne Werte quantifizieren in einer endlicher Anzahl von Zahlenwerten • Meist ganzzahlige Werte, z.B. 256 = 28 • Durch Analog-Digital-Wandler • In der Sensorelektronik oder durch spezielle Interface-HW BV: Kap 3 Digitale Bilder

  11. Räumliche Abtastung BV: Kap 3 Digitale Bilder

  12. CCD- Kamera Sensorelemente (Photodioden) vertikales Shiftregister Transfergatter Horizontales Leseregister CCD: Charge Coupled Device („ladungsgekoppeltes Bauteil“) Aus [Thönnies] BV: Kap 3 Digitale Bilder

  13. Farbe und CCD-Kameras CCD-Chip(grün) 1-Chip-Kamera: Sensorelemente und RGB-Filter. Nachteil: Verringerung der Auflösung Filter Licht CCD-Chip Filter Prisma 3-Chip-Kamera: Licht wird durch ein Prisma getrennt und separat gefiltert. Nachteil: Aufwändige Konstruktion. BV: Kap 3 Digitale Bilder Aus [Thönnies]

  14. Quantifizierung: Bilder als diskrete Funktion • Ergebnis ist eine zweidimensionale regelmäßige Matrix von Zahlen • I(u,v) : Element der Pixelmenge mit u und v sind natürliche Zahlen • Jetzt: Bilder auf Computer übertragen, darstellen, komprimieren, bearbeiten, … • Aufnahmetechnik spielt keine Rolle mehr BV: Kap 3 Digitale Bilder

  15. 2.2.4 Bildgröße und Auflösung • Annahme: rechteckige Bilder • Größe: Breite M (Spalten) und Höhe N (Zeilen) der Bildmatrix I • Auflösung: räumliche Ausdehnung • Anzahl Bildpunkte pro Längeneinheit • Z.B. „dots per inch“ (dpi), „lines per inch“ (lpi) • Annahme: Auflösung horizontal = vertikal • Aber: Videokameras nicht quadratisch • Auflösung ist bei geometrischen Operationen relevant, z.B. Drehungen, Distanz messen, Kreis zeichnen BV: Kap 3 Digitale Bilder

  16. 768*384 192*96 48*24 12*6 Unterschiedliche Auflösungen Aus [Thönnies] BV: Kap 3 Digitale Bilder

  17. 2.2.5 Bildkoordinaten • Koordinatensystem ist vertikal gedreht • Ursprung oben links • Y-Achse von oben nach unten • Keine praktischen Vorteile, aber in allen Softwaresystemen so genutzt • Erbe der Fernsehtechnik: Bildzeilen werden von oben nach unten nummeriert • Nummerierung beginnt bei 0, d.h. Java Array mit Index 0 BV: Kap 3 Digitale Bilder

  18. Bildkoordinaten BV: Kap 3 Digitale Bilder

  19. 2.2.6 Pixelwerte • Pixelwerte sind binäre Wörter der Länge k • d.h. 2k unterschiedliche Werte • Codierung der Pixel abhängig vom Bildtyp • Grauwertbild • 1 Kanal mit Intensität (Helligkeit) des Bildes • Typisch: 8 Bits (1 Byte) pro Pixel, d.h. Intensitätswerte [0..255] • 0: minimale Helligkeit (schwarz) • 255: maximale Helligkeit (weiß) • Medizinische Anwendungen: bis 16 Bits • Binärbild • Spezialfall Grauwertbild: 1 Bit (0/1) schwarz und weiß • Spezialbilder • Anwendungsspezifisch, z.B. Medizin • Auch: Gleitkomma-Elemente mit hoher Genauigkeit bis 64 Bit • Auch: negative Werte als Zwischenergebnisse von Berechnungen BV: Kap 3 Digitale Bilder

  20. Farbbilder • Meist: jeweils eine Komponente für Primärfarben Rot, Grün, Blau (RGB) • Typischerweise: 8 Bits pro Komponente • D.h. Pixel hat 3 x 8 = 24 Bits • 30, 36 und 42 Bits für professionelle Aufnahmen • Digitale Druckvorstufe: 4 und mehr Komponenten • Beispiel: CMYK (Cyan,Magenta,Yellow,Black) • Speicherung der Farben • Vollfarbenbilder: jedes Pixel, alle Werte möglich • Indexbilder: • Index auf Farbtabelle • Farbtabelle: beschränkte Anzahl von Werten BV: Kap 3 Digitale Bilder

  21. Wertebereiche von Bildelementen BV: Kap 3 Digitale Bilder

  22. RGB Farbmodell Jede Farbe wird durch ein Tripel (rot, grün, blau) repräsentiert. BV: Kap 3 Digitale Bilder Aus [Thönnies]

  23. Index in Farbtabelle Aus [Thönnies] BV: Kap 3 Digitale Bilder

  24. 2.3 Dateiformate • Bilder werden in Dateien gespeichert • Wahl des Dateiformats ist wichtig • Früher: Jede Software besitzt eigenes Format • Heute: Reihe von Standards • Archivierung und Austausch werden erleichtert • Kriterien für Auswahl: • Art des Bildes: Schwarzweiß, Grau, Scan, … • Speicherbedarf und Kompression: Dateigröße • Kompatibilität: Austausch und Archivierung • Anwendungsbereich: Druck, Web, … BV: Kap 3 Digitale Bilder

  25. 2.3.1 Raster vs. Vektordaten • Rasterbild: regelmäßige Matrix mit diskreten Koordinaten • Vektorgrafik: • Geometrische Objekte • Kontinuierliche Koordinaten • Rasterung erfolgt erst bei Darstellung auf Endgerät • Kaum Standards • Häufig: Raster + Vektordaten • Z.B Postscript und PDF • Zur Druckausgabe BV: Kap 3 Digitale Bilder

  26. 2.3.2 TIF: Tagged Image Format • Universelles, flexibles Dateiformat • Entwickelt von Aldus • Weiterentwicklung: Microsoft und Adobe • Grauwert-, Index-, Vollfarbenbilder • Unterschiedliche Arten in einer Datei • Mehrere Kompressionsverfahren (JPEG, ZIP, …) • Anwendung: Archivierung, Austausch, wissenschaftliche Anwendungen, … • Keine Unterstützung durch Webbrowser • Flexible Architektur mit Tags für Bildmodalitäten und Informationen BV: Kap 3 Digitale Bilder

  27. TIFF-Datei BV: Kap 3 Digitale Bilder

  28. 2.3.3 GIF: Graphics Interchange Format • Von CompuServe für Internet-Anwendungen entwickelt • Animated GIF: mehrere Bilder gleicher Größe • Indexbilder (Farb- und Grauwert) • Verlustbehaftete Farbquantifizierung (reduzierte Farbpalette) • Verlustfreie LZW-Komprimierung (Lempel-Ziv-Welch-Algorithmus) • Anwendung: Farbgrafiken mit wenigen Farbwerten (Logos) BV: Kap 3 Digitale Bilder

  29. 2.3.4 PNG: Portable Network Graphics • PNG, ausgesprochen PING • Ursprünglich: Ersatz für GIF • Vollfarbenbilder bis 3 x 16 Bits • Grauwertbilder bis 16 Bits • Indexbilder bis zu 256 Farben • Kanal für Transparenzwert mit maximal 16 Bit • Nur 1 Bild pro Datei • Maximal 230 x 230 Pixel • Verlustfreie Komprimierung (PKZIP) • Einziges verlustfreies komprimiertes Format für Web-Anwendungen BV: Kap 3 Digitale Bilder

  30. 2.3.5 JPEG: Joint Photographic Experts Group • Verfahren zur Kompression von kontinuierlichen Farb- und Grauwertbildern • Akzeptable Qualität bis zum Kompressionsfaktor 1:25 • Probleme: • abrupte Übergänge im Originalbild und • 8x8 Blöcke bei hoher Kompression • Drei Hauptschritte • Farbkonversion und Downsampling: • RGB-Raum -> YCbCr-Raum (Kap. 10) • Gröbere Abtastung ohne subjektive Qualitätsverluste • Kosinustransformation und Quantisierung (reduzierte Farbpalette) im Spektralraum pro 8x8 Block • Verlustfreie Kompression entfernt verbliebene Redundanz BV: Kap 3 Digitale Bilder

  31. Artefakte durch JPEG-Kompression QJPG: Qualitätsfaktor BV: Kap 3 Digitale Bilder

  32. JPEG-Kompression eines RGB-Bilds BV: Kap 3 Digitale Bilder

  33. Weitere JPEG-Formate • JPEG-2000 • Schwächen von JPEG beseitigen • 64x64 Blöcke • Wavlet-Transformation statt Kosinus-Transformation • Kompression bis 0.25 Bit/Pixel bei RGB • Bisher: von wenigen Programmen unterstützt BV: Kap 3 Digitale Bilder

  34. BMP: Windows Bitmap • Unter Windows verbreitet • Grauwert-, Binär- Index- und Vollfarbenbilder • Kompression: einfache, verlustfreie Lauflängenkodierung • Ähnlich TIF, weniger flexibel BV: Kap 3 Digitale Bilder

  35. PBM: Portable Bitmap Format • PBM-Familie besteht aus sehr einfachen Bildformaten • PBM: Binärbilder (portable bit map) • PGM: 8-Bit-Grauwertbilder (portable gray map) • PNM: Farbbilder (portable any map) • Optional: binär oder als Text: • Text ist direkt lesbar • Mit Texteditor erzeugbar • P2: „plain“ Textformat • # Kommentar Dateiname • 17 7 (Breite und Höhe) • 255 (maximaler Pixelwert) BV: Kap 3 Digitale Bilder

  36. Dateiheader • Datei-Typ meist über Datei-Erweiterung: z.B. .jpg • Datei-Erweiterung ist keine Pflicht • Verwaltungsinformation im Datei-Header • Meist: Datei-Typ in den ersten Bytes BV: Kap 3 Digitale Bilder

  37. Zusammenfassung I • Arten von Bildern • Rasterbilder / Vektorgrafiken • Landschafts-, Synthetische, Röntgen-, … • Bildaufnahme • Lochkamera (mit Linse) • Perspektivische Projektion • Übergang zum Digitalbild (zeitliche-, räumliche Abtastung, Intensitätswert) • Bildgröße (M x N) und Auflösung (dpi) • Bildkoordinaten: vertikal gedreht • Pixelwerte: • Binäre Wörter mit 2k unterschiedliche Werte • Repräsentation abh. vom Bildtyp: Binär-, Grauwert-, Farbbild BV: Kap 3 Digitale Bilder

  38. Zusammenfassung II • RGB-Farbmodell: Jede Farbe durch Tripel (rot, grün, blau) repräsentiert • Speicherung der Farben • Vollfarbenbilder: jedes Pixel alle Werte • Indexbilder: Zeiger auf Farbtabelle • Betrachtete Dateiformate • TIFF • GIF • JPEG • BMP • PBM BV: Kap 3 Digitale Bilder

  39. Literatur • Wilhelm Burger, Mark J. Burge: Digitale Bildverarbeitung, Springer Verlag, 2005 • B. Jähne: Digitale Bildverarbeitung, Springer-Verlag, 5. Auflage, 2002 • Klaus T. Tönnies, Grundlagen der Bildverarbeitung, Pearson Studium, 2005 BV: Kap 3 Digitale Bilder
