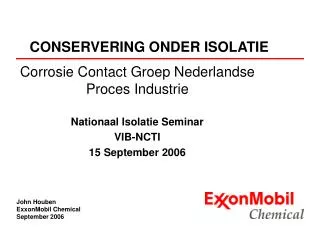

  1. CONSERVERING ONDER ISOLATIE Corrosie Contact Groep Nederlandse Proces Industrie Nationaal Isolatie Seminar VIB-NCTI 15 September 2006 John Houben ExxonMobil Chemical September 2006

  2. Overzicht • Corrosie onder Isolatie (CUI) • Risk Based Inspection (RBI) • Kosten van CUI in ExxonMobil Chemical • Update Hoofdstuk 7 Conservering CINI Handbook • CUI Preventie Strategie ExxonMobil • Samenvatting • Voorbeelden John Houben-ExxonMobil Chemical Core Engineering

  3. Corrosie Onder Isolatie (CUI) • De aanwezigheid van water met corrosieve componenten (O2 , Cl, S ) veroorzaakt corrosie. Inwatering is moeilijk te voorkomen in oude installaties. Beschermende coating is nodig. • Koolstofstaal – uniforme / putvormige corrosie. • Roestvaststaal – chloride spannings corrosie. Bedrijfstemperaturen tussen: • Koolstofstaal -5oC tot 150oC, tussen 70oC en 120oC kan corrosie snelheid > 0.5 mm/a. • Roestvaststaal 50oC tot 150oC. John Houben-ExxonMobil Chemical Core Engineering

  4. Corrosie Onder Isolatie (CUI) NACE RP0198 John Houben-ExxonMobil Chemical Core Engineering

  5. Risk Based Inspection (RBI) • RBI stelt de inspectie-omvang en termijnen vast op grond van degradatie processen en een risicoanalyse. • RBI kan resulteren in inspectie termijnen van 10 – 15 jaar indien geen inwendige corrosie actief is. • RBI studies van oude installaties tonen aan dat CUI vaak het dominante degradatie mechanisme is. • CUI is moeilijk te voorspellen. • Goede CUI inspecties zijn duur en onbetrouwbaar, 100% isolatie verwijderen is nodig. • CUI preventie is belangrijk voor Europeese industrie, met verouderende installaties en onderhoudsbudgetten die onder druk staan door de concurrentie uit Verre Oosten. John Houben-ExxonMobil Chemical Core Engineering

  6. Kosten CUI ExxonMobil Chemical – World Wide • 3/4 van de CUI lekkages is in leidingen. • 1/2 van deze lekkages is in kleine leidingen diameter OD < 65mm • Leeftijd van de leidingen met CUI vertoont piek bij 16-20 jaar en een piek > 25 jaar. • Eerste piek is voor kleine leidingen met wanddikte van 6 mm • Tweede piek is voor grote leidingen met wanddikte van > 9mm • 10% (+/- 30M$) van onderhoudsbudget wordt gebruikt voor CUI inspecties en reparaties. Dit is exclusief produktieverliezen. John Houben-ExxonMobil Chemical Core Engineering

  7. Update Hoofdstuk Conservering CINI Handbook • Voorkom dat water met corrosieve ionen in contact komt met wand. • Waterdichte beplating, moeilijk te realiseren >10 jaar. • FRP-plastic waterdichte afscherming voor leidingen. • Isolatie-systemen met schouw (CINI 4.2.18) voor vaten. • Aluminumfolie-omwikkeling roestvast staal (CINI 7.4.06). • Verf/coating systemen zijn “laste line of defence”. • Hoofdstuk 7 bevat nu de meest actuele coating systemen toegespits op voorkoming van CUI en inspectie tips. • Introductie paragraaf voor CUI preventie (CINI 7.2.01) • Goede oppervlakte behandeling is essentieel. • Diverse coating systemen worden omschreven voor verschillende temperatuurgebieden. Neem alle bedrijfscondities (temperaturen) in selectie proces mee. John Houben-ExxonMobil Chemical Core Engineering

  8. Hoofdstuk 7 Conservering CINI Handbook • Nieuwbouw koolstofstaal • CINI 7.4.01 Temperatuurgebied -30oC tot 120oC; 3 systemen • CINI 7.4.02 Temperatuurgebied -30oC tot 200oC; 2x phenolic-epoxy • CINI 7.4.03 Temperatuurgebied 200oC tot 400oC; 3 systemen • CINI 7.4.04 Temperatuurgebied -30oC tot 540oC; TSA • Nieuwbouw roestvaststaal • CINI 7.4.05 Temperatuurgebied -30oC tot 200oC; 3 systemen • CINI 7.4.06 Temperatuurgebied -30oC tot 540oC; Al-folie • CINI 7.4.07 Temperatuurgebied -30oC tot 540oC; TSA • Onderhoud koolstofstaal • CINI 7.6.01, & CINI 7.6.02 & CINI 7.6.03 • Onderhoud Roestvaststaal • CINI 7.6.04 Temperatuurgebied -30oC tot 120oC; 3 systemen • CINI 7.6.05Temperatuurgebied -30oC tot 540oC; Al-folie John Houben-ExxonMobil Chemical Core Engineering

  9. CUI Preventie Strategie ExxonMobil OUDE AANPAK • Inspectie en onderhoud van isolatie met conventionele coating (verf) systemen was voor koolstofstaal de CUI preventie strategie. • Verfsystemen hebben een beperkte levensduur (9-13 jaar), sterk afhankelijk van oppervlakte voorbehandeling en bedrijfscondities – temperatuur, lokatie kort bij zee of koeltoren. • Onderhoud aan cryogene systemen kan alleen tijdens fabrieksstop. NIEUWE AANPAK • Gebruik life-cycle-cost berekeningen voor promotie onderhoudsvrije systemen, 25 jaar levensduur. • Gebruik van Thermal Spray Aluminium (TSA) coating systemen voor koolstofstaal CINI 7.4.04. • Aluminiumfolie omwikkeling of TSA voor roestvaststaal CINI 7.4.06 & 7.4.07 • Toepassing van roestvaststaal voor kleine leidingen. • Gebruik van geperforeerde plaat/gaas voor persoonsbescherming. John Houben-ExxonMobil Chemical Core Engineering

  10. Samenvatting • CUI is nu hoog op de agenda i.v.m hoge onderhoudskosten en resultaten van RBI studies die CUI als dominant degradatie mechanisme aangeven. • Voor CUI preventie is een systeem aanpak nodig: b.v. NACE RP00198. Hoofdstuk 7 van CINI Handboek geeft gereedschap om CUI preventie tijdens nieuwbouw en onderhoud te implementeren. • CUI Preventie aanpak ExxonMobil Chemical • Thermal Spray Aluminium van koolstofstalen systemen. • Aluminumfolie omwikkeling van roestvaststalen systemen. • Toepassing van roestvaststaal voor kleine leidingen. • Geperforeerde plaat of gaas voor persoonsbescherming. John Houben-ExxonMobil Chemical Core Engineering

  11. CUI example John Houben-ExxonMobil Chemical Core Engineering

  12. CUI Example John Houben-ExxonMobil Chemical Core Engineering

  13. CUI Preventie Voorbeelden ExxonMobil John Houben-ExxonMobil Chemical Core Engineering

  14. c CUI Preventie Voorbeelden ExxonMobil John Houben-ExxonMobil Chemical Core Engineering

  15. CUI Preventie Voorbeelden ExxonMobil John Houben-ExxonMobil Chemical Core Engineering

  16. c Voorbeeld EMC Rotterdam 570 KEuro John Houben-ExxonMobil Chemical Core Engineering
