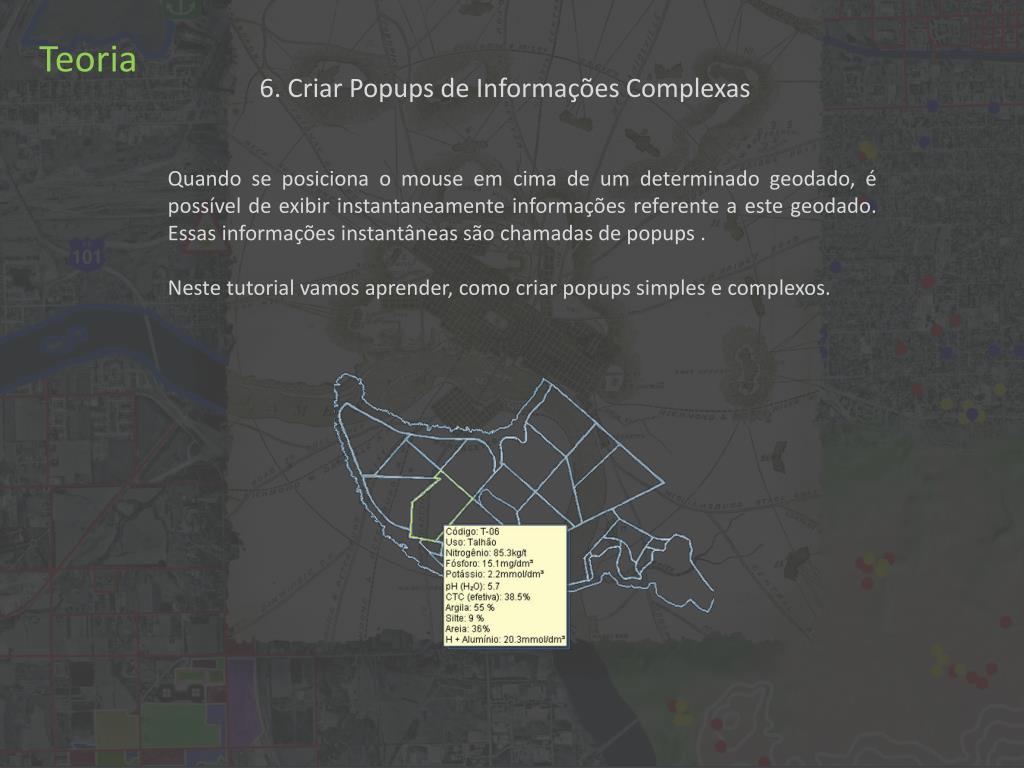

2. Teoria 6. Criar Popups de Informações Complexas Quando se posiciona o mouse em cima de um determinado geodado, é possível de exibir instantaneamente informações referente a este geodado. Essas informações instantâneas são chamadas de popups . Neste tutorial vamos aprender, como criar popups simples e complexos.

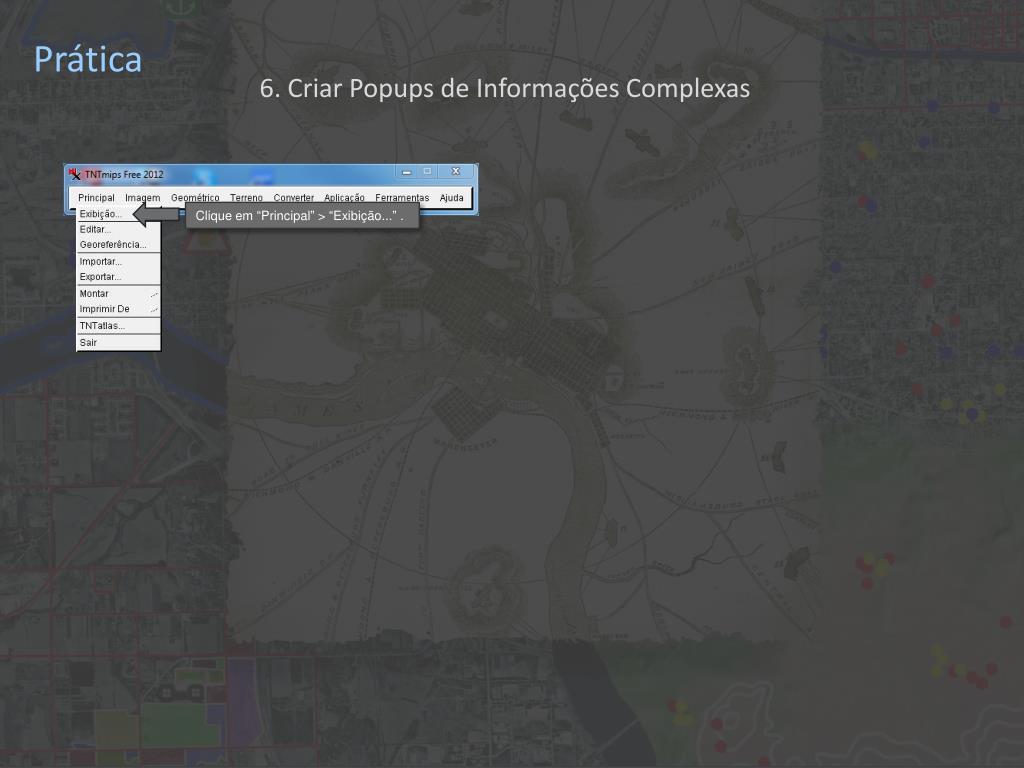

3. Prática 6. Criar Popups de Informações Complexas Clique em “Principal” > “Exibição...” .

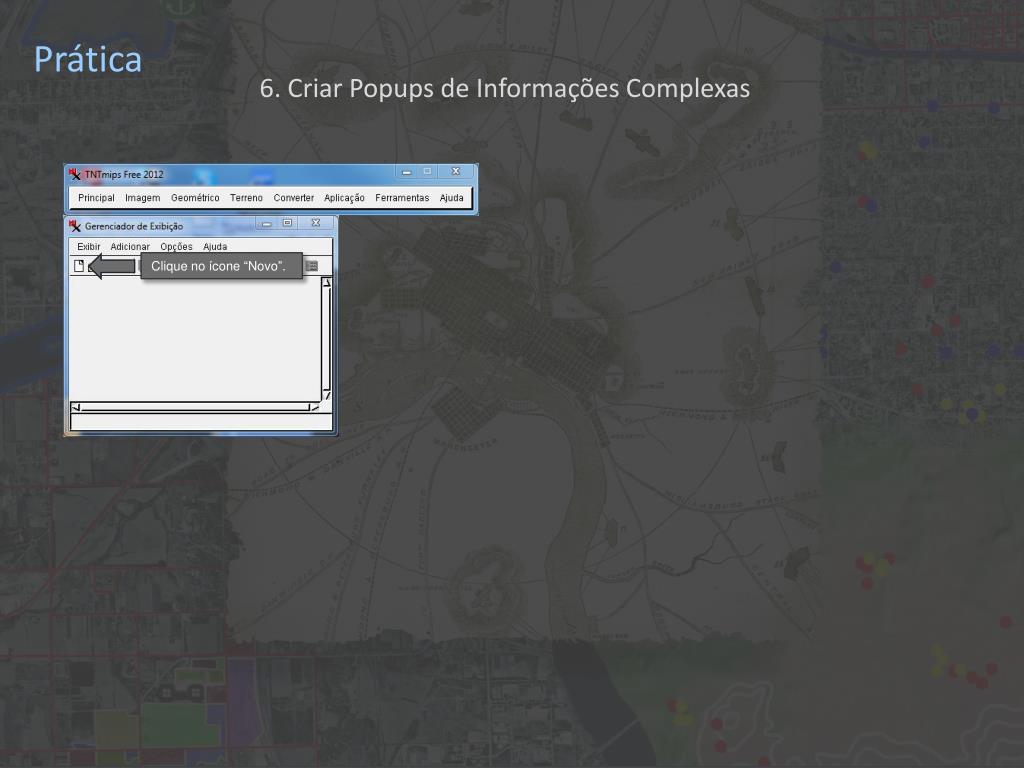

4. Prática 6. Criar Popups de Informações Complexas Clique no ícone “Novo”.

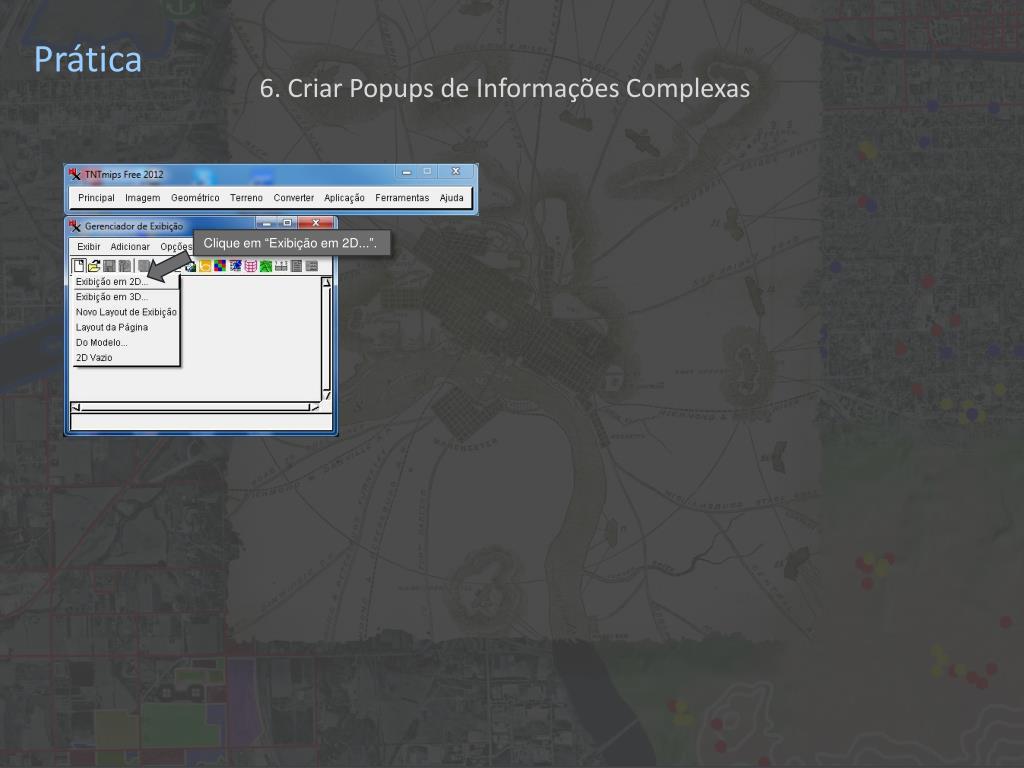

5. Prática 6. Criar Popups de Informações Complexas Clique em “Exibição em 2D...”.

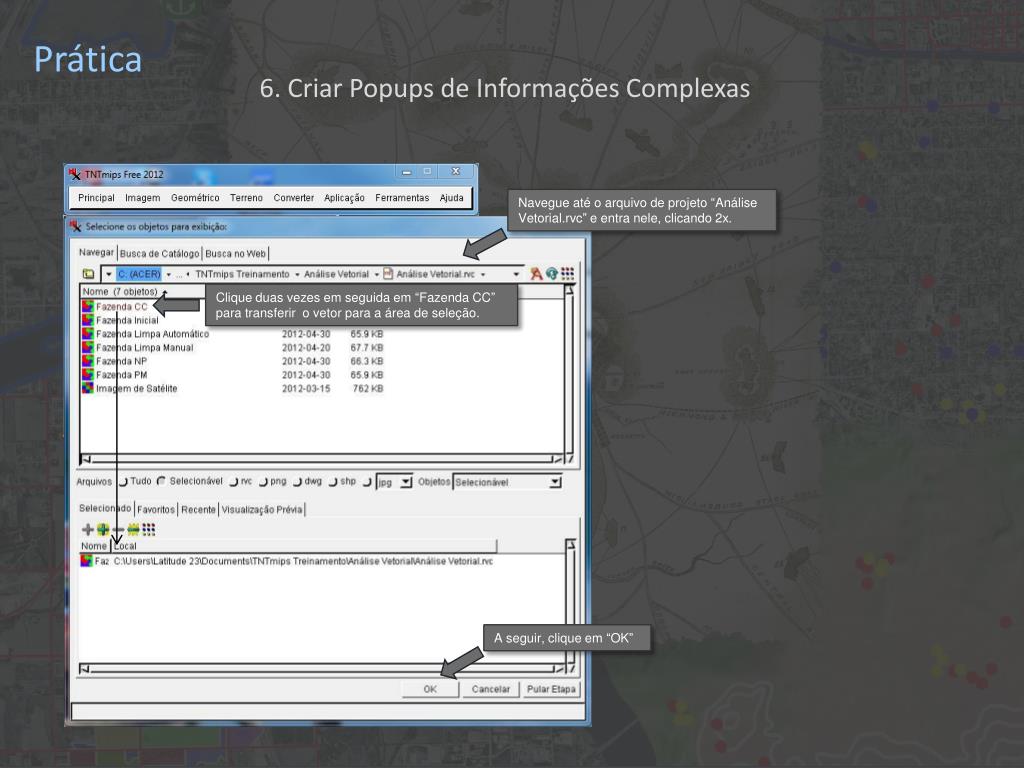

6. Prática 6. Criar Popups de Informações Complexas Navegue até o arquivo de projeto “Análise Vetorial.rvc” e entra nele, clicando 2x. Clique duas vezes em seguida em “Fazenda CC” para transferir o vetor para a área de seleção. A seguir, clique em “OK”

7. Prática 6. Criar Popups de Informações Complexas Pause o mouse em cima do ícone de vetor e aperte o botão direito para abrir o menu lateral.

8. Prática 6. Criar Popups de Informações Complexas Clique em “Configuração da Janela de Informação” para abri-la.

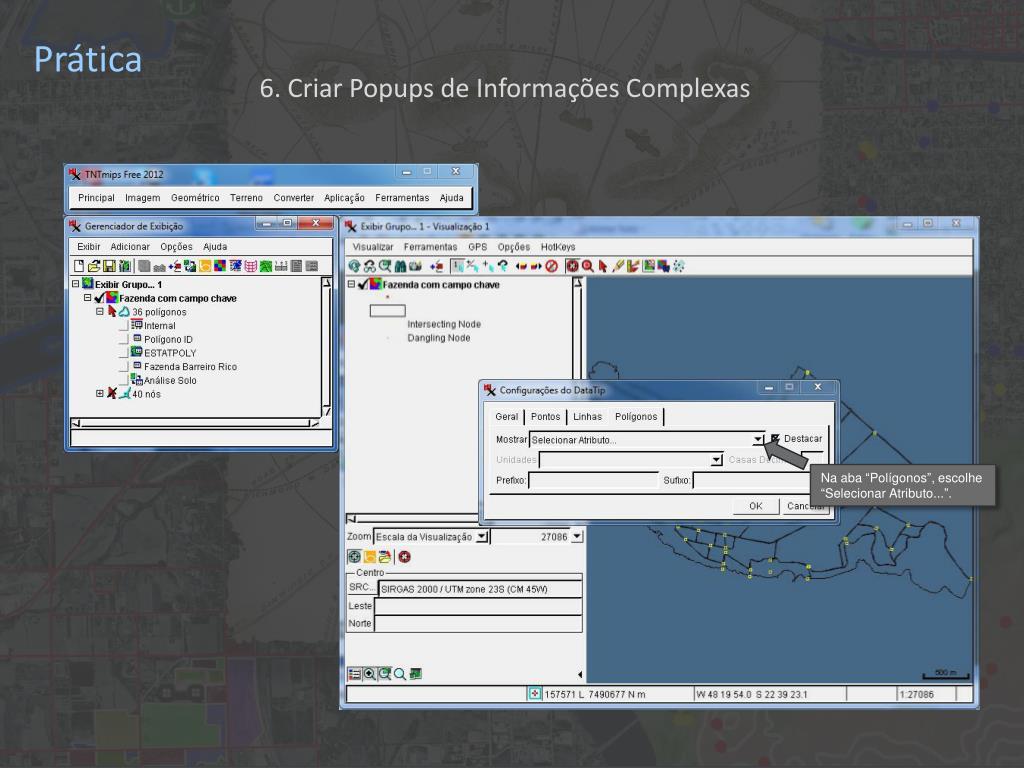

9. Prática 6. Criar Popups de Informações Complexas Na aba “Polígonos”, escolhe “Selecionar Atributo...”.

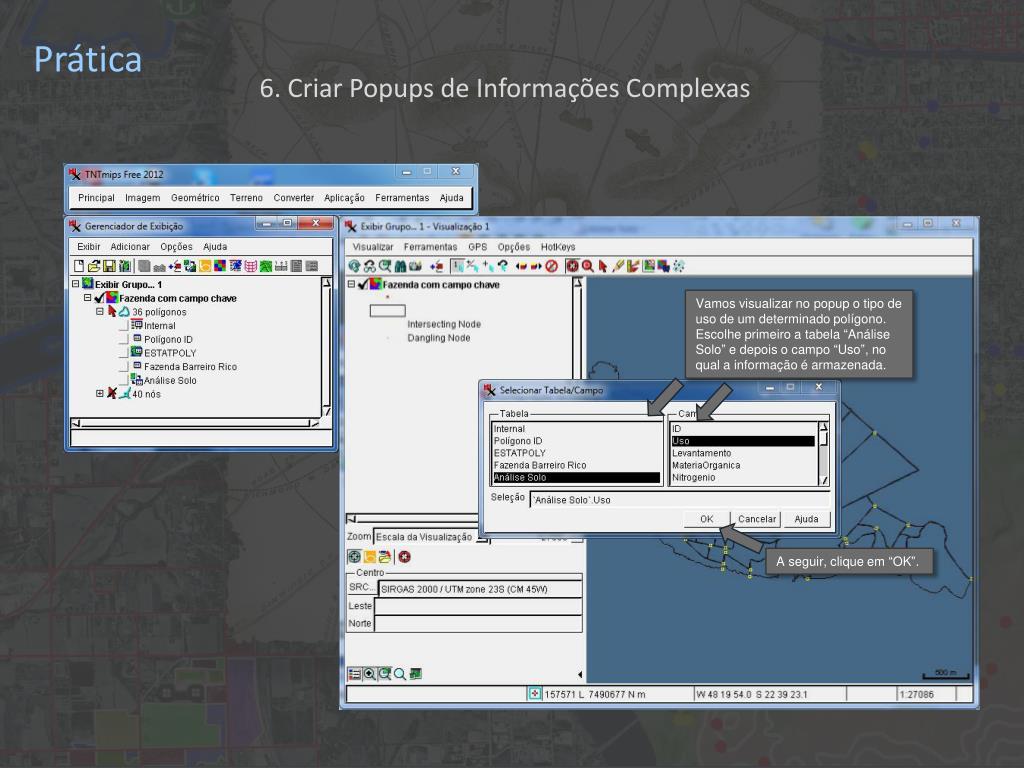

10. Prática 6. Criar Popups de Informações Complexas Vamos visualizar no popup o tipo de uso de um determinado polígono. Escolhe primeiro a tabela “Análise Solo” e depois o campo “Uso”, no qual a informação é armazenada. A seguir, clique em “OK”.

11. Prática 6. Criar Popups de Informações Complexas A seguir, clique em “OK”. É possível de escrever texto antes e depois da informação do campo.

12. Prática 6. Criar Popups de Informações Complexas Pause com o mouse em cima do polígono em questão. Os limites do polígono são destacados e abre-se o popup com a informação do tipo de uso deste polígono.

13. Prática 6. Criar Popups de Informações Complexas Vamos agora criar um popup mais complexo, que possui informações de vários campos. Para isso, precisamos criar um novo campo. Clique na caixa indicada para abrir a tabela “Fazenda Barreiro Rico”.

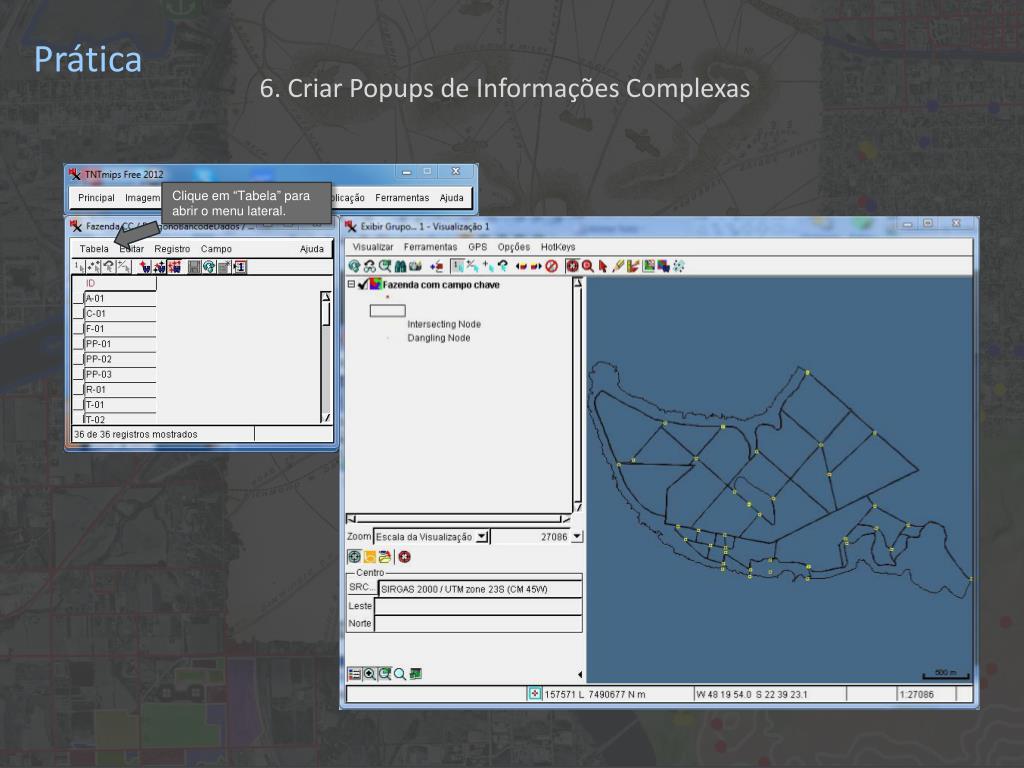

14. Prática 6. Criar Popups de Informações Complexas Clique em “Tabela” para abrir o menu lateral.

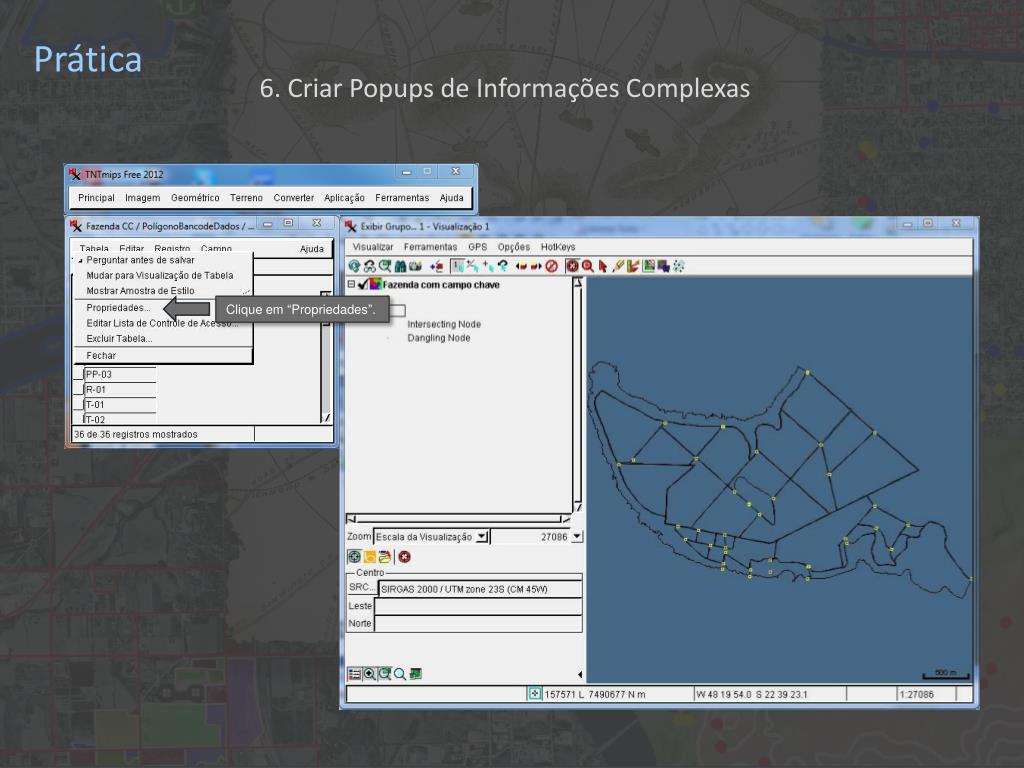

15. Prática 6. Criar Popups de Informações Complexas Clique em “Propriedades”.

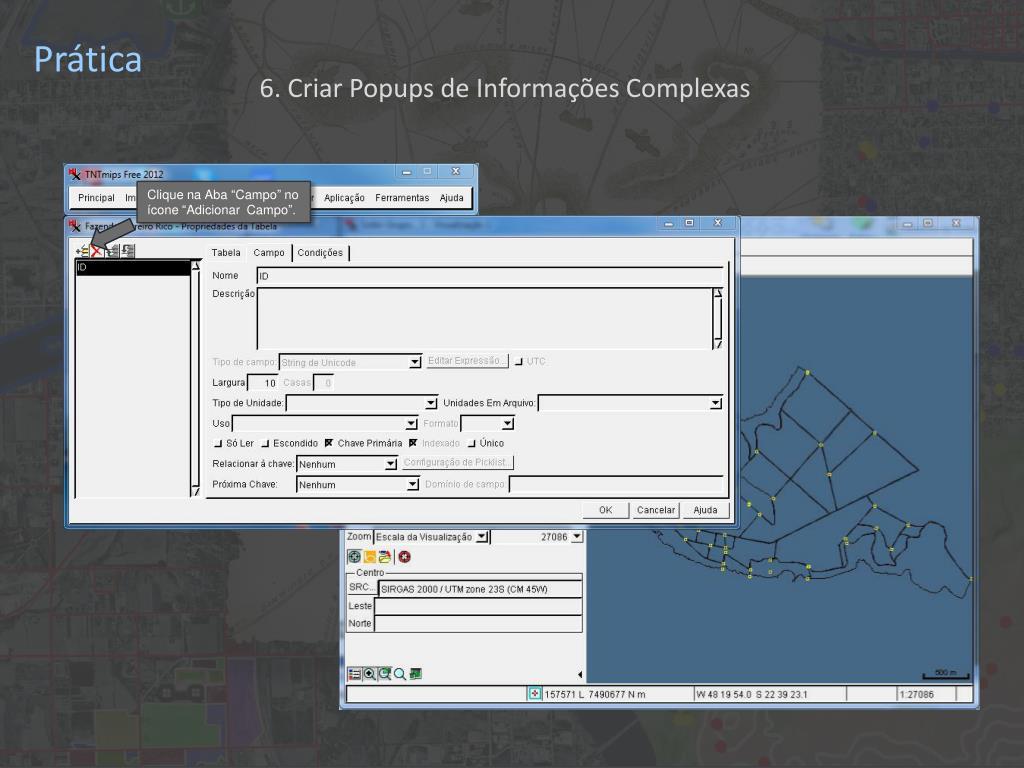

16. Prática 6. Criar Popups de Informações Complexas Clique na Aba “Campo” no ícone “Adicionar Campo”.

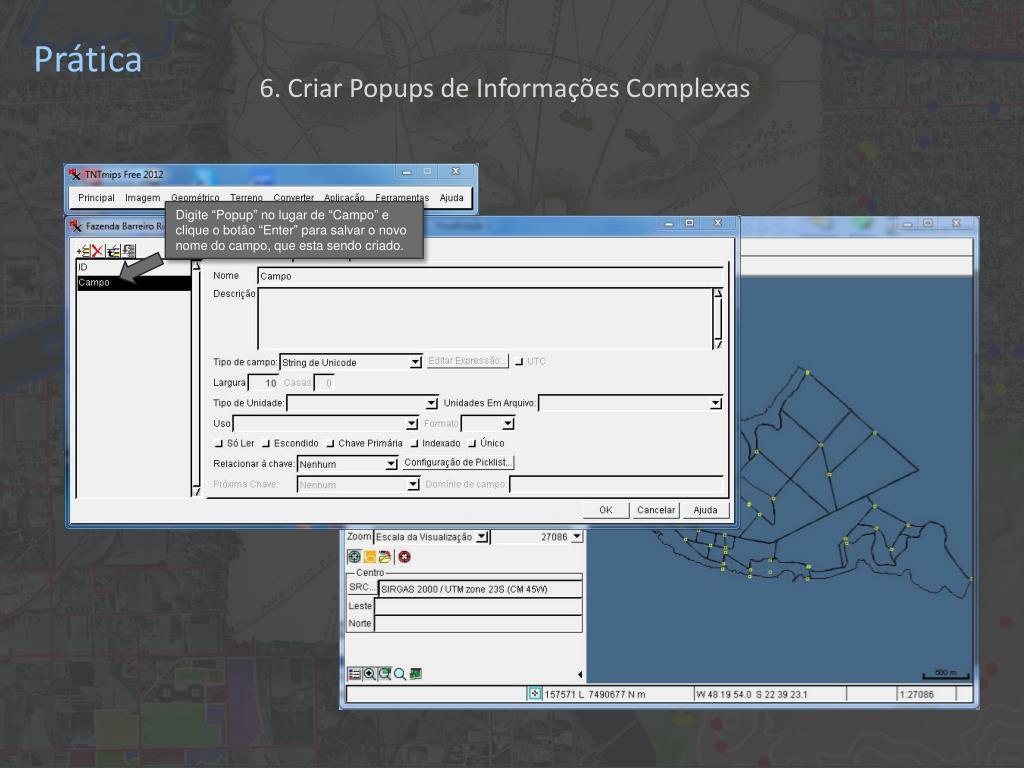

17. Prática 6. Criar Popups de Informações Complexas Digite “Popup” no lugar de “Campo” e clique o botão “Enter” para salvar o novo nome do campo, que esta sendo criado.

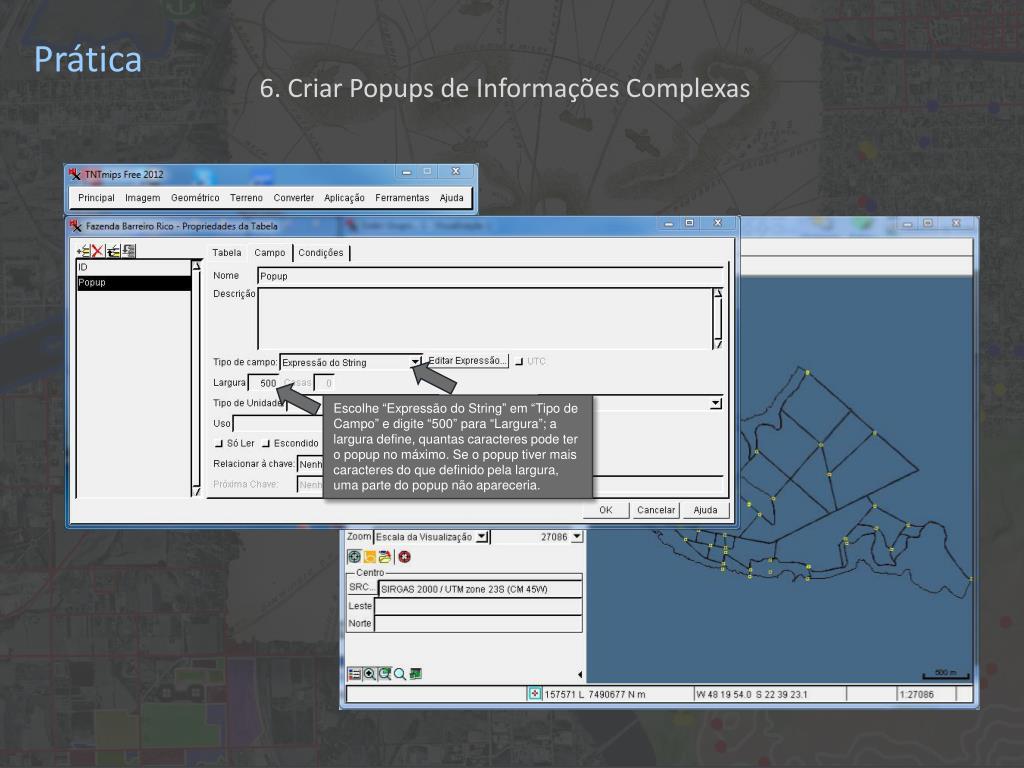

18. Prática 6. Criar Popups de Informações Complexas Escolhe “Expressão do String” em “Tipo de Campo” e digite “500” para “Largura”; a largura define, quantas caracteres pode ter o popup no máximo. Se o popup tiver mais caracteres do que definido pela largura, uma parte do popup não apareceria.

19. Prática 6. Criar Popups de Informações Complexas A seguir, clique em “Editar Expressão...” para criar o popup.

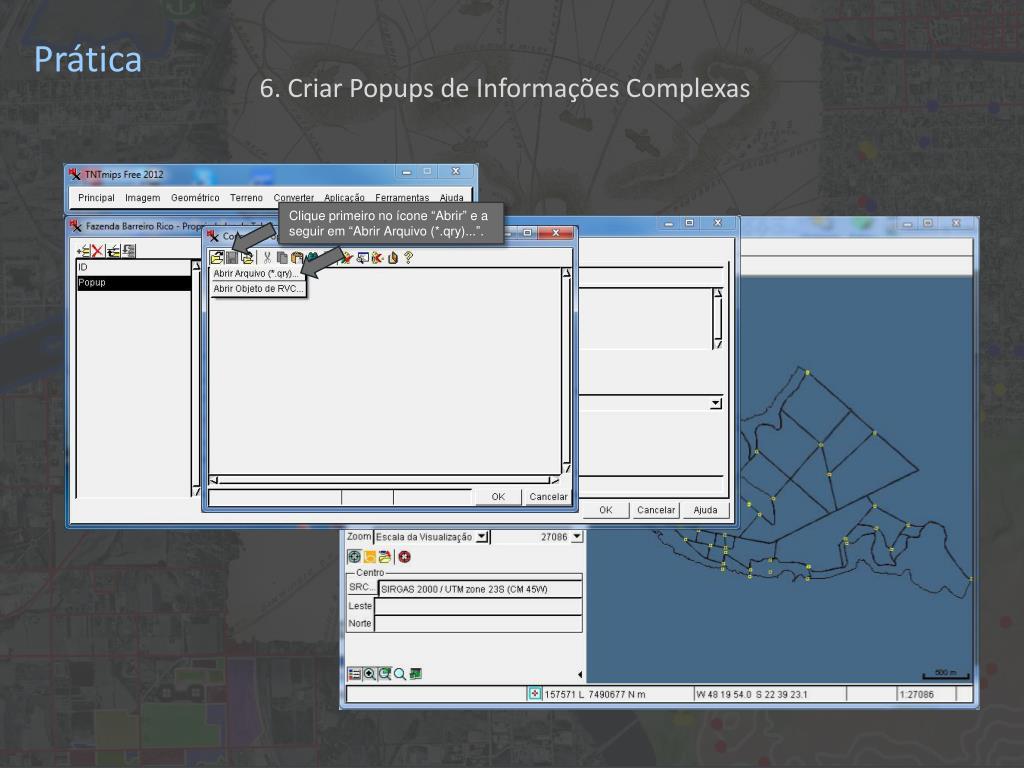

20. Prática 6. Criar Popups de Informações Complexas Clique primeiro no ícone “Abrir” e a seguir em “Abrir Arquivo (*.qry)...”.

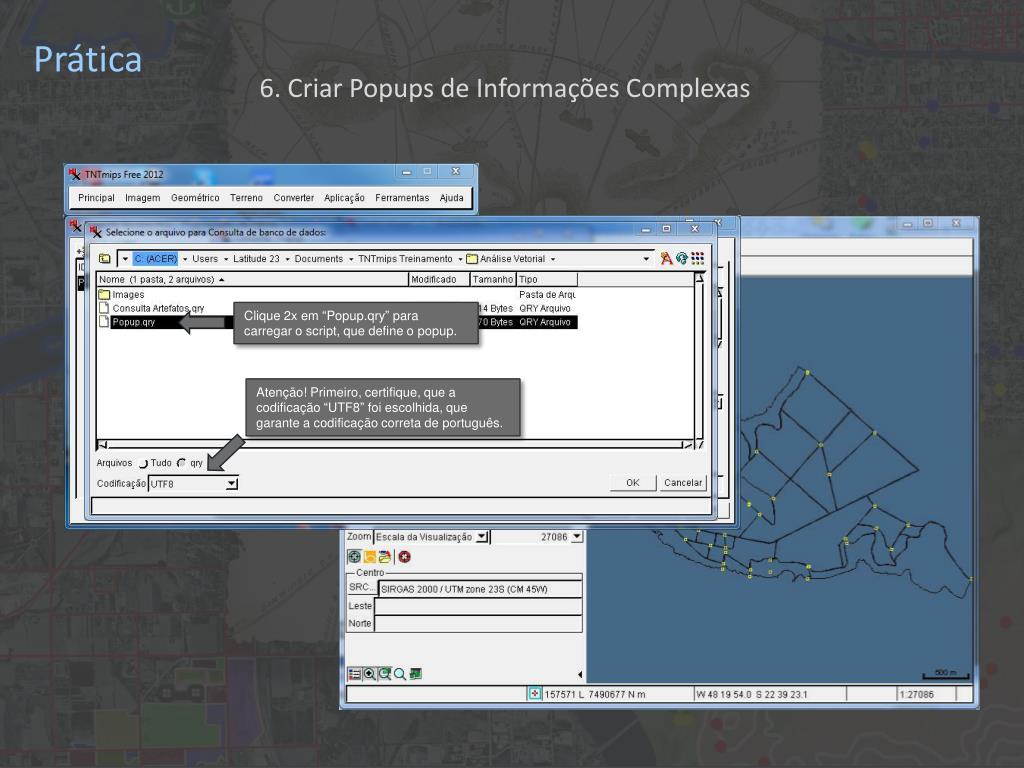

21. Prática 6. Criar Popups de Informações Complexas Clique 2x em “Popup.qry” para carregar o script, que define o popup. Atenção! Primeiro, certifique, que a codificação “UTF8” foi escolhida, que garante a codificação correta de português.

22. Prática 6. Criar Popups de Informações Complexas Informação de texto do campo “ID” na tabela “Análise Solo”. Texto em parênteses (verde) aparece como tal no popup. “\n” é o comando para começar uma nova linha. O símbolo “+” interliga os diferentes componentes do popup. Informação numérica precisa a função “NumToStr” para ser lido no popup.

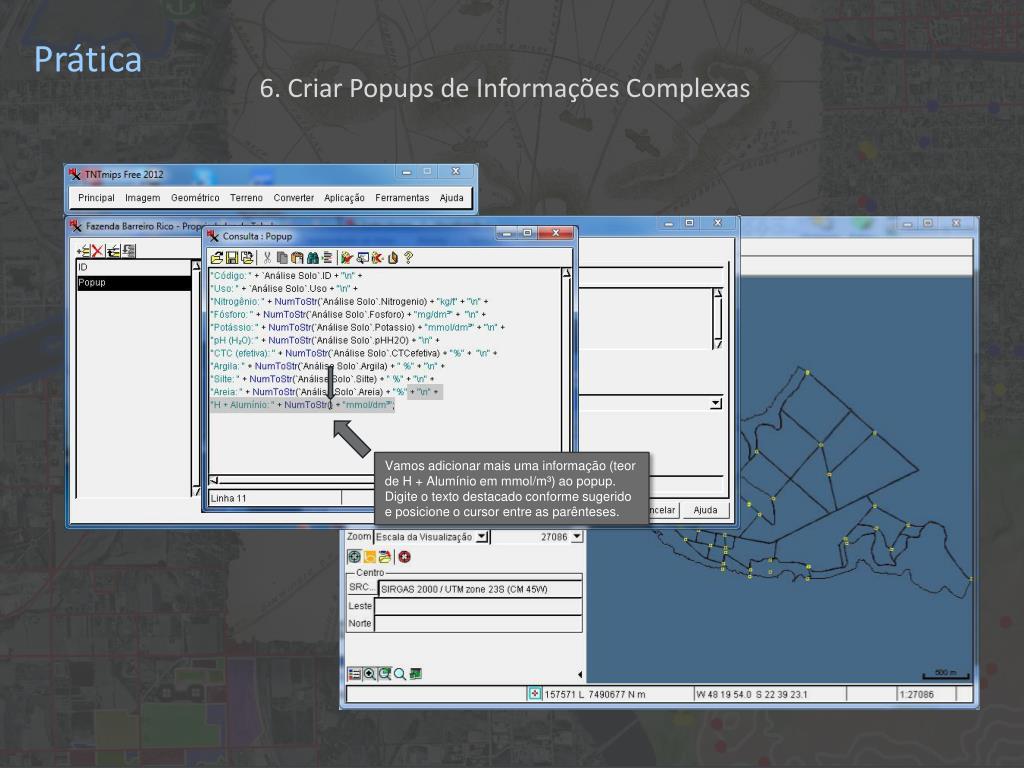

23. Prática 6. Criar Popups de Informações Complexas Vamos adicionar mais uma informação (teor de H + Alumínio em mmol/m³) ao popup. Digite o texto destacado conforme sugerido e posicione o cursor entre as parênteses.

24. Prática 6. Criar Popups de Informações Complexas Clique no ícone “Inserir Campo”.

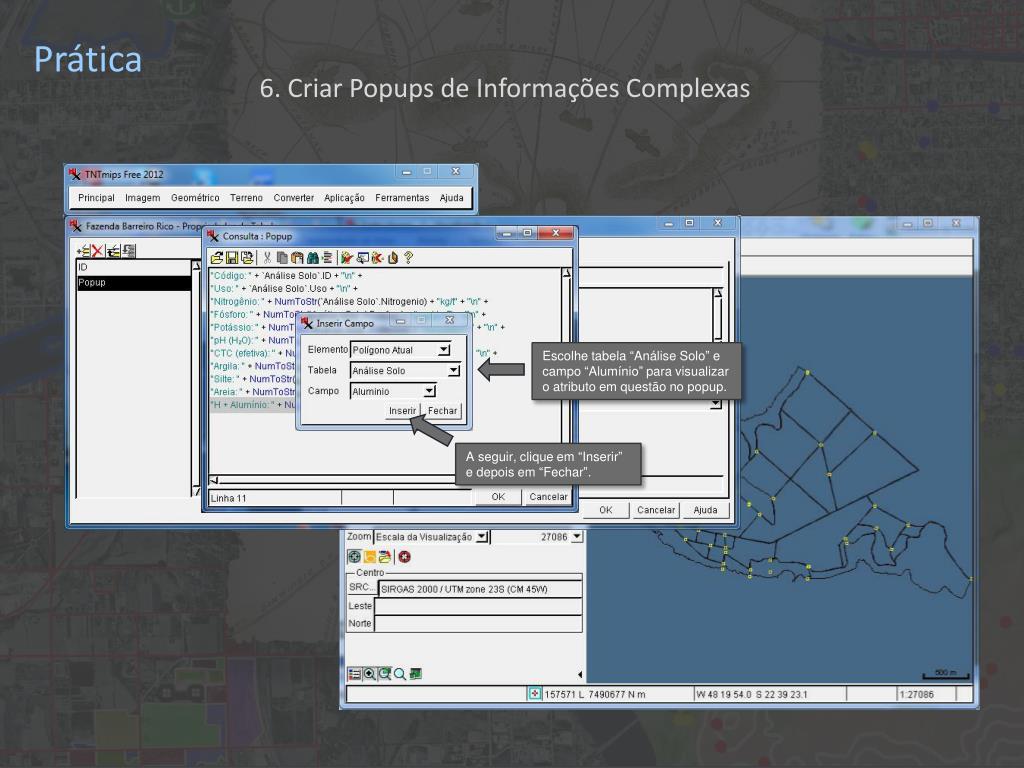

25. Prática 6. Criar Popups de Informações Complexas Escolhe tabela “Análise Solo” e campo “Alumínio” para visualizar o atributo em questão no popup. A seguir, clique em “Inserir” e depois em “Fechar”.

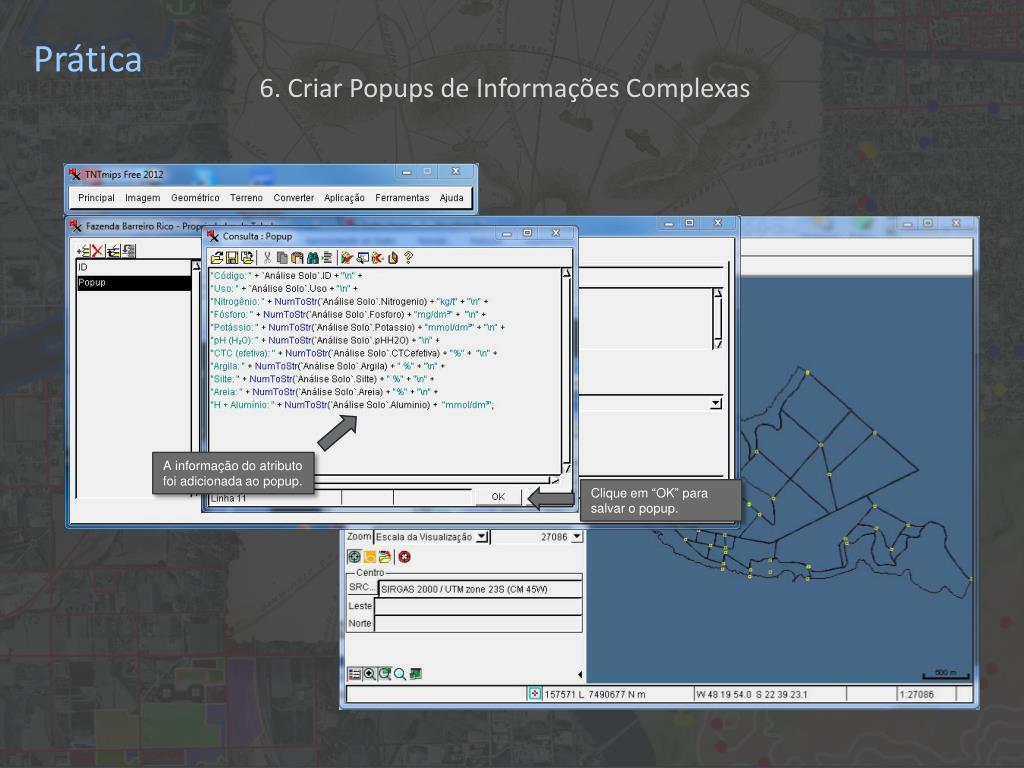

26. Prática 6. Criar Popups de Informações Complexas A informação do atributo foi adicionada ao popup. Clique em “OK” para salvar o popup.

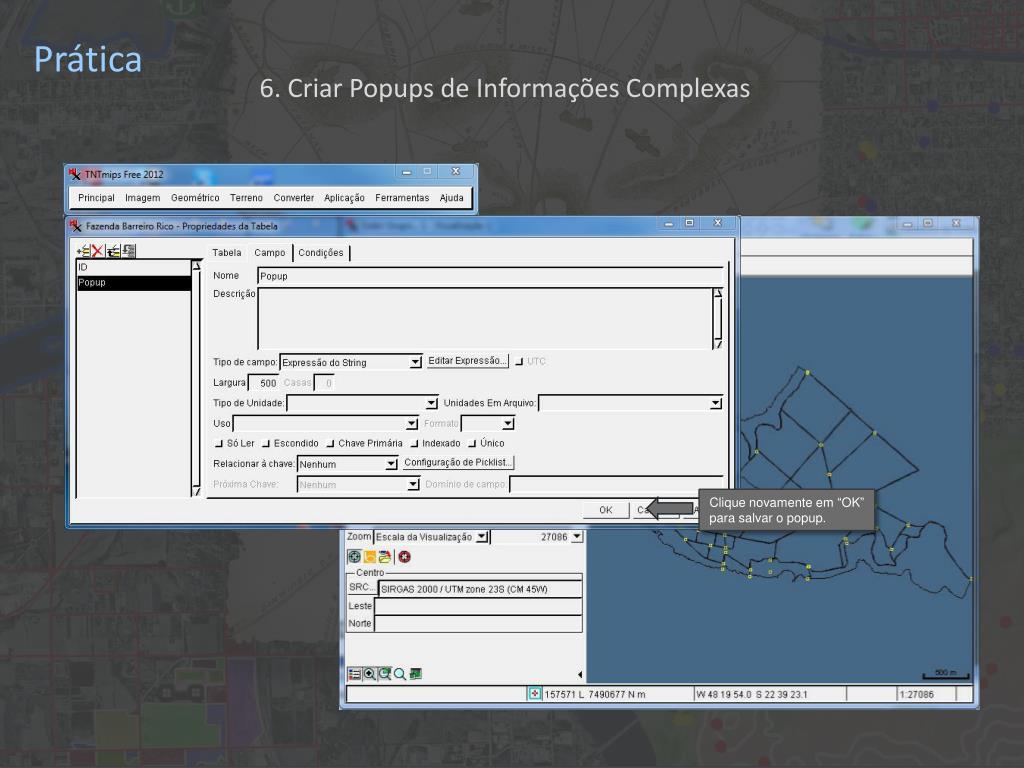

27. Prática 6. Criar Popups de Informações Complexas Clique novamente em “OK” para salvar o popup.

28. Prática 6. Criar Popups de Informações Complexas Pause o mouse em cima do ícone de vetor e aperte o botão direito para abrir o menu lateral.

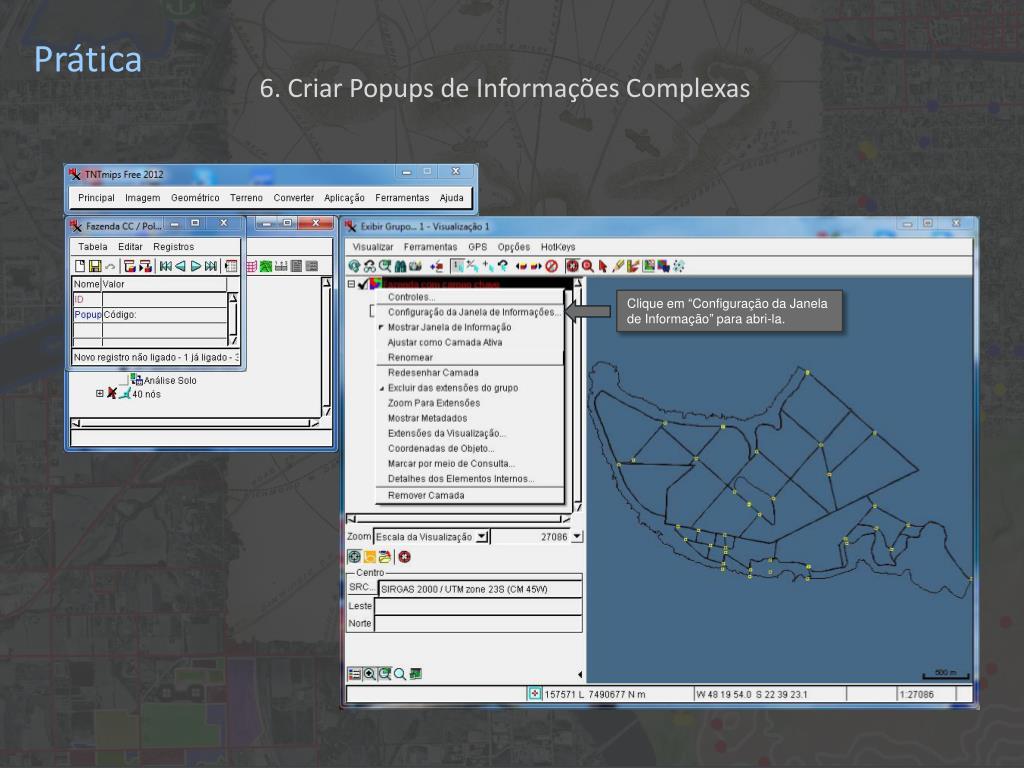

29. Prática 6. Criar Popups de Informações Complexas Clique em “Configuração da Janela de Informação” para abri-la.

30. Prática 6. Criar Popups de Informações Complexas Clique na flecha.

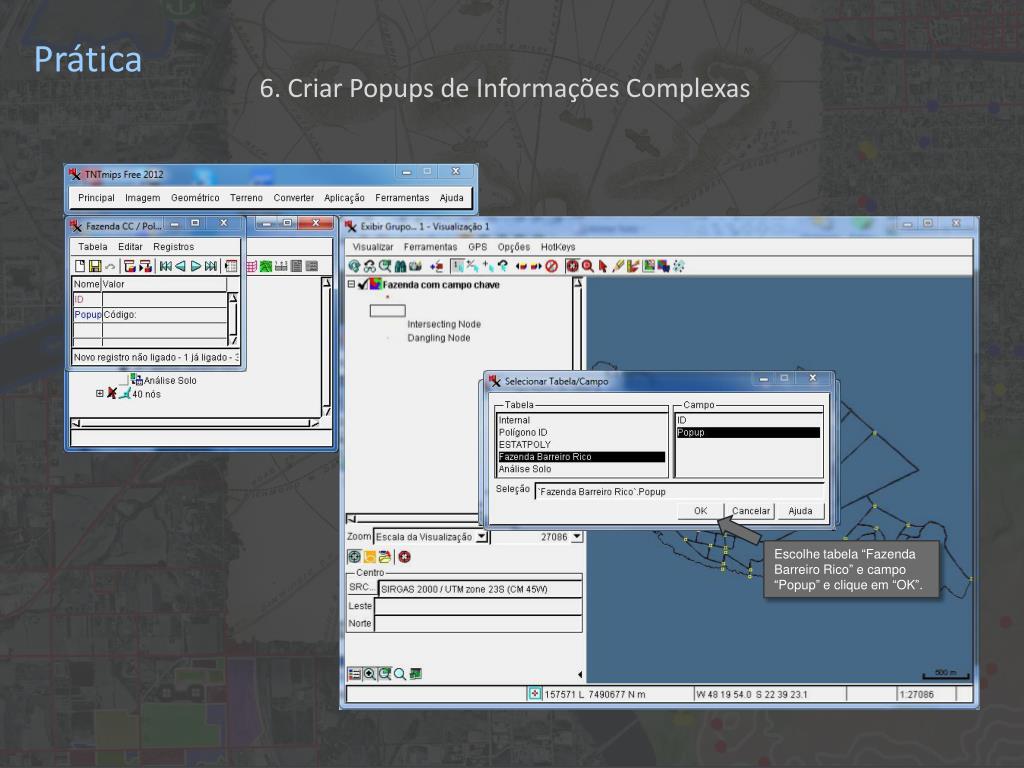

31. Prática 6. Criar Popups de Informações Complexas Escolhe tabela “Fazenda Barreiro Rico” e campo “Popup” e clique em “OK”.

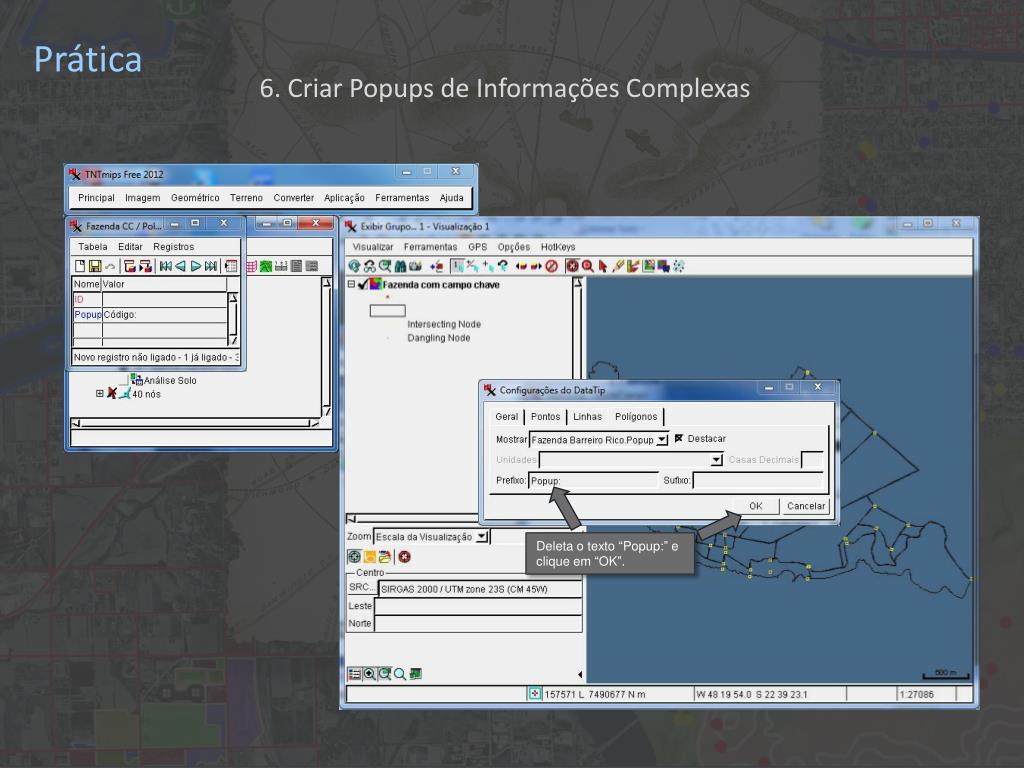

32. Prática 6. Criar Popups de Informações Complexas Deleta o texto “Popup:” e clique em “OK”.

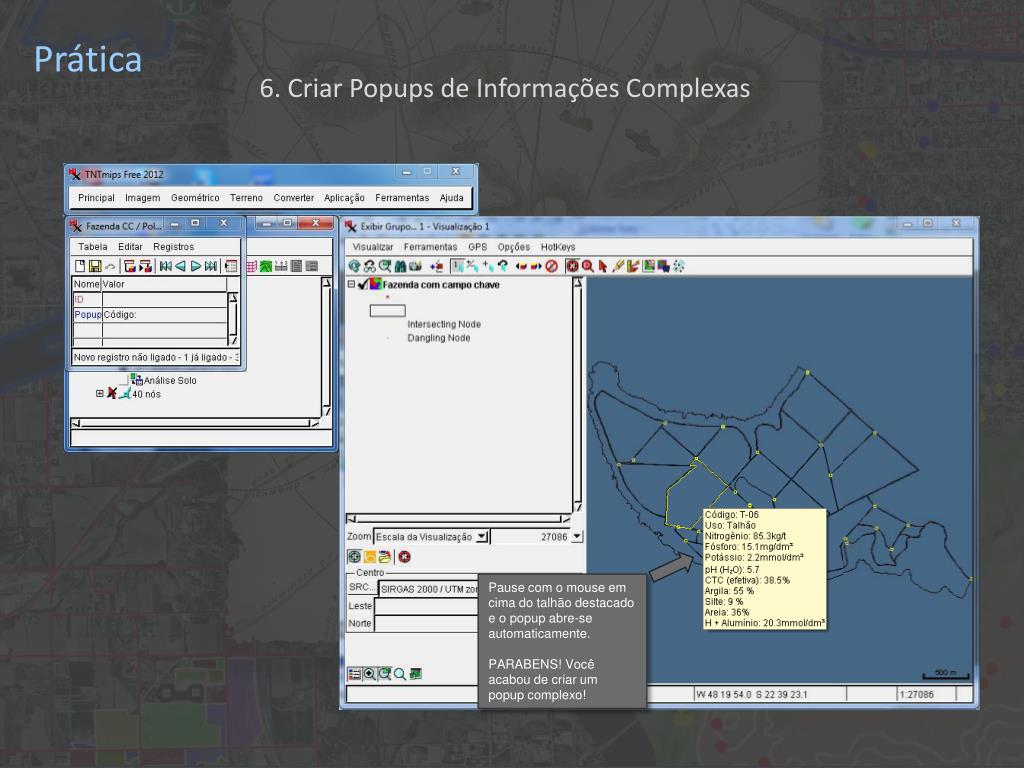

33. Prática 6. Criar Popups de Informações Complexas Pause com o mouse em cima do talhão destacado e o popup abre-se automaticamente. PARABENS! Você acabou de criar um popup complexo!

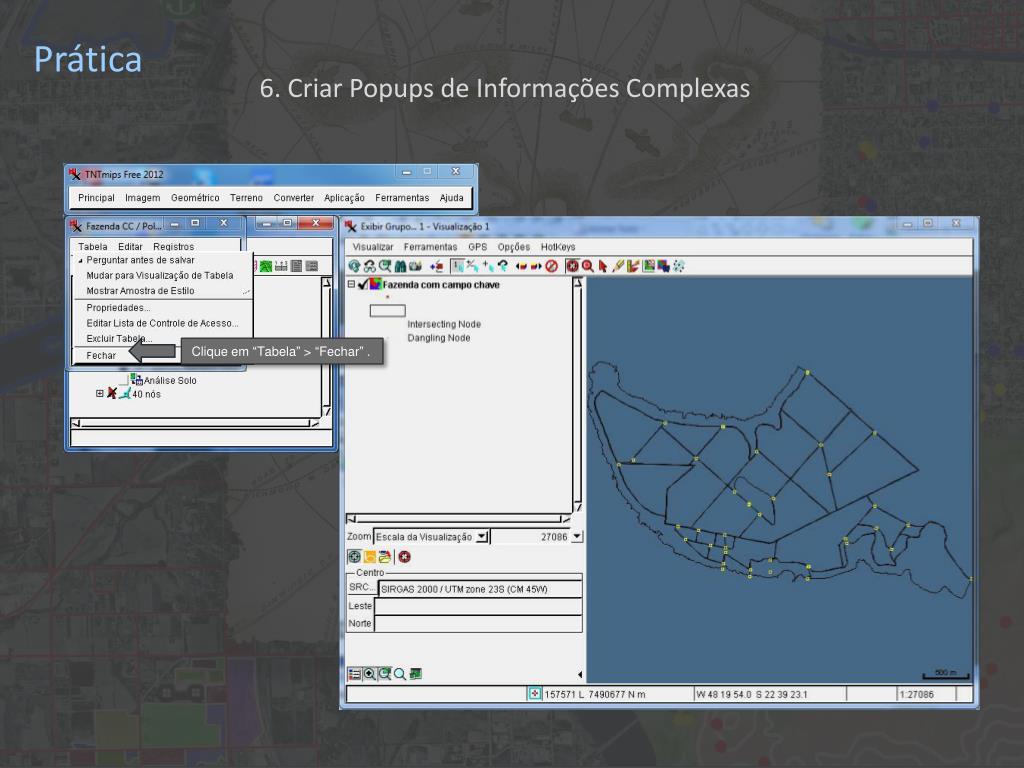

34. Prática 6. Criar Popups de Informações Complexas Clique em “Tabela” > “Fechar” .

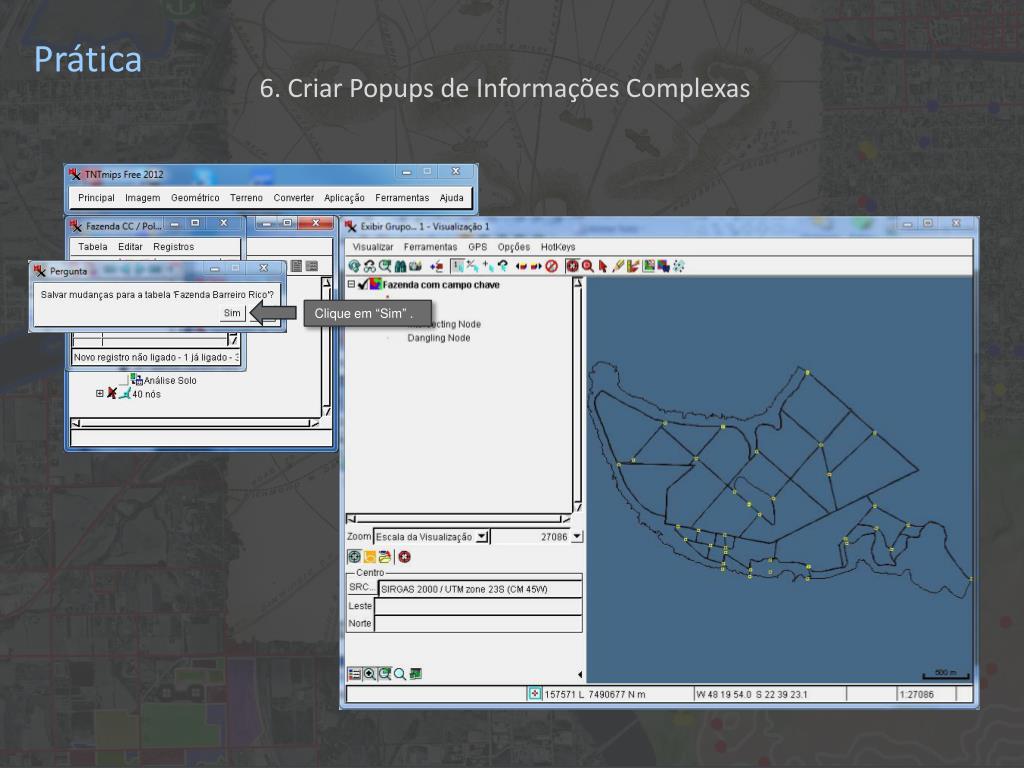

35. Prática 6. Criar Popups de Informações Complexas Clique em “Sim” .

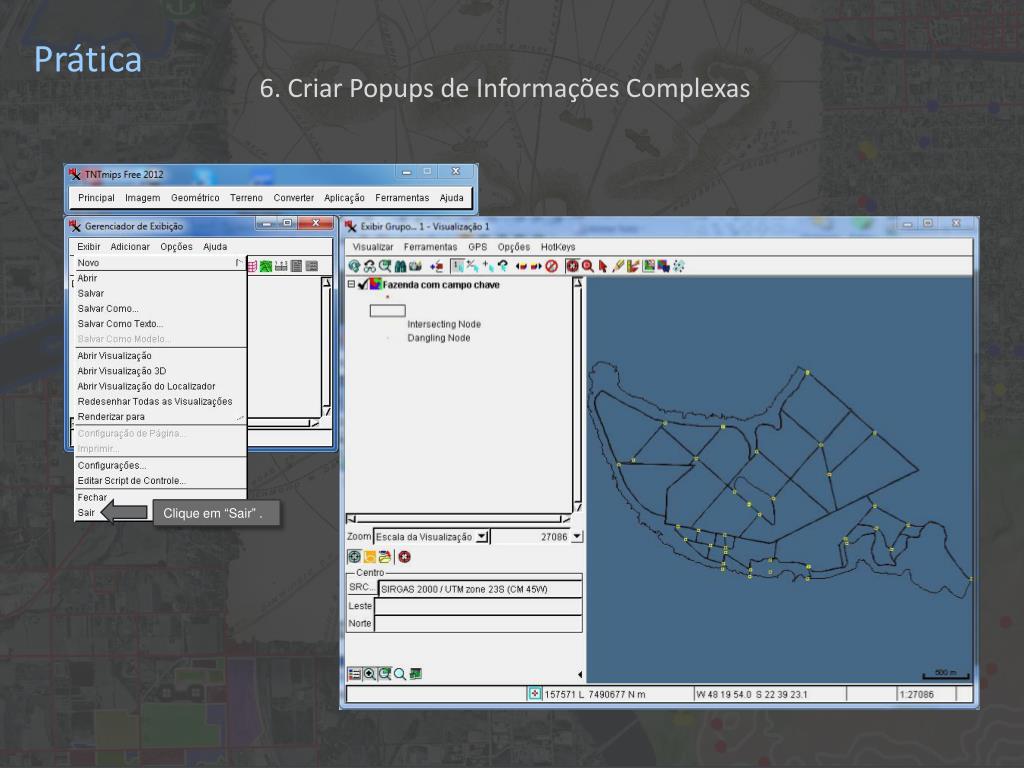

36. Prática 6. Criar Popups de Informações Complexas Clique em “Sair” .

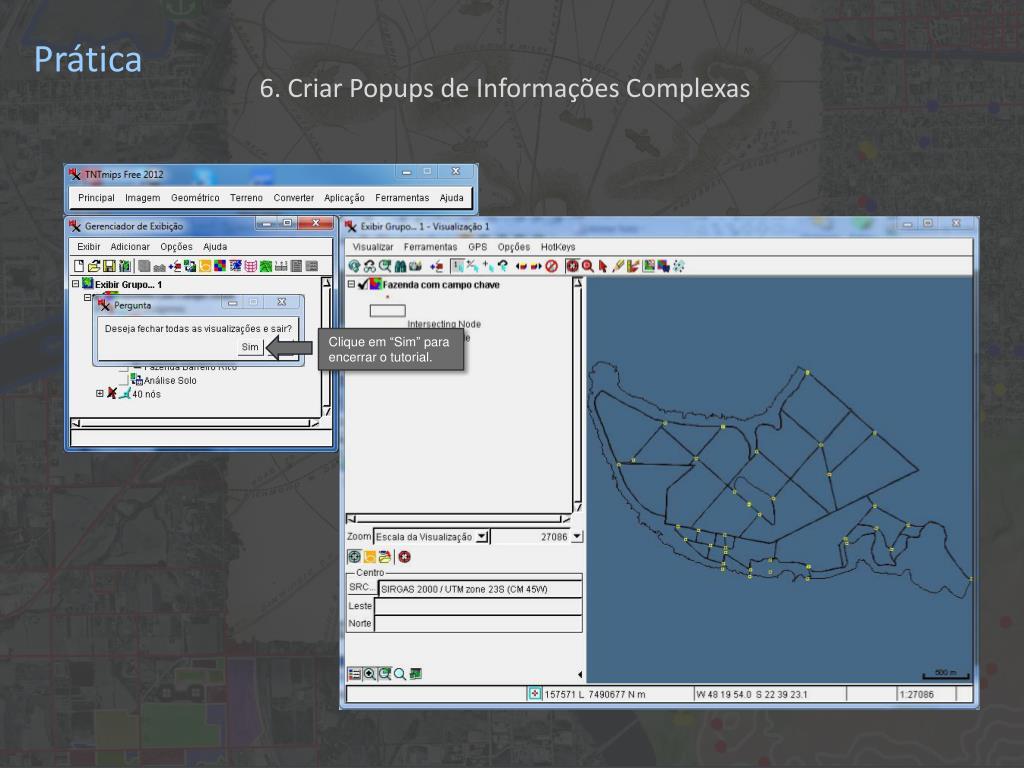

37. Prática 6. Criar Popups de Informações Complexas Clique em “Sim” para encerrar o tutorial.
