TCL多联机方案设计TCL中央空调2005年巡回培训专题TCL多联机方案设计TCL中央空调2005年巡回培训专题

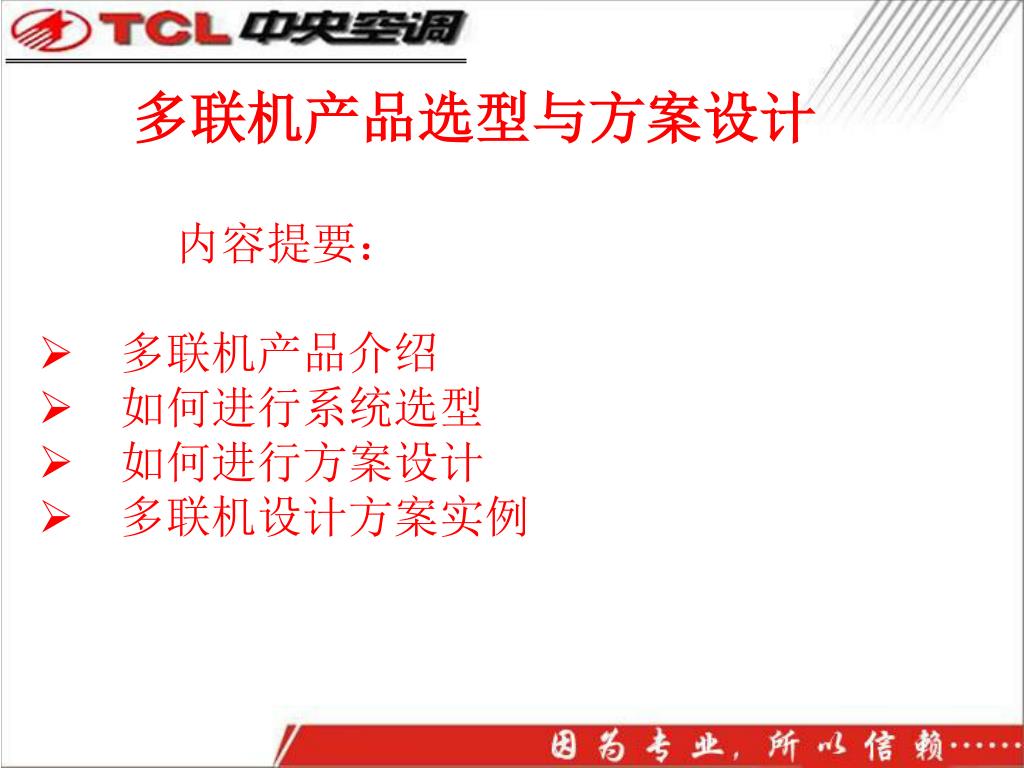

多联机产品选型与方案设计 内容提要: • 多联机产品介绍 • 如何进行系统选型 • 如何进行方案设计 • 多联机设计方案实例

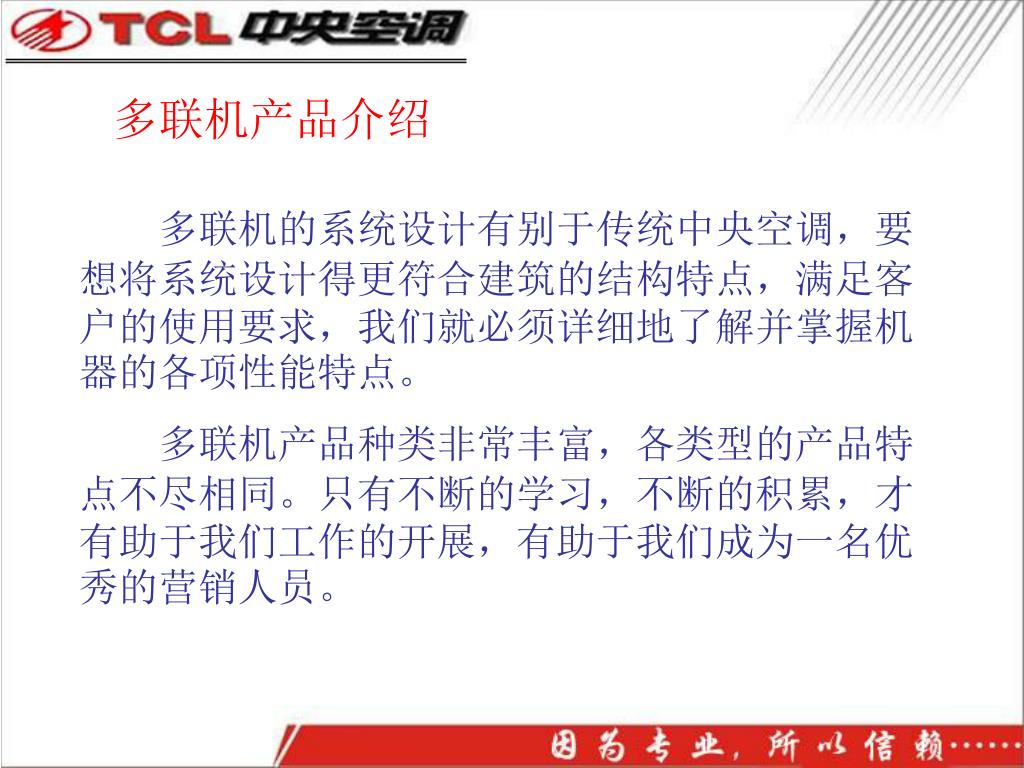

多联机产品介绍 多联机的系统设计有别于传统中央空调,要想将系统设计得更符合建筑的结构特点,满足客户的使用要求,我们就必须详细地了解并掌握机器的各项性能特点。 多联机产品种类非常丰富,各类型的产品特点不尽相同。只有不断的学习,不断的积累,才有助于我们工作的开展,有助于我们成为一名优秀的营销人员。
多联机产品介绍 【V】系列 1、能力范围: 8kW~28kW。 能力调节范围: 10%~130% 2、搭配方式: 5匹外机:最多可连接8台内机 10匹外机:最多可连接16台内机
多联机产品介绍 【V】系列 3、管路设计

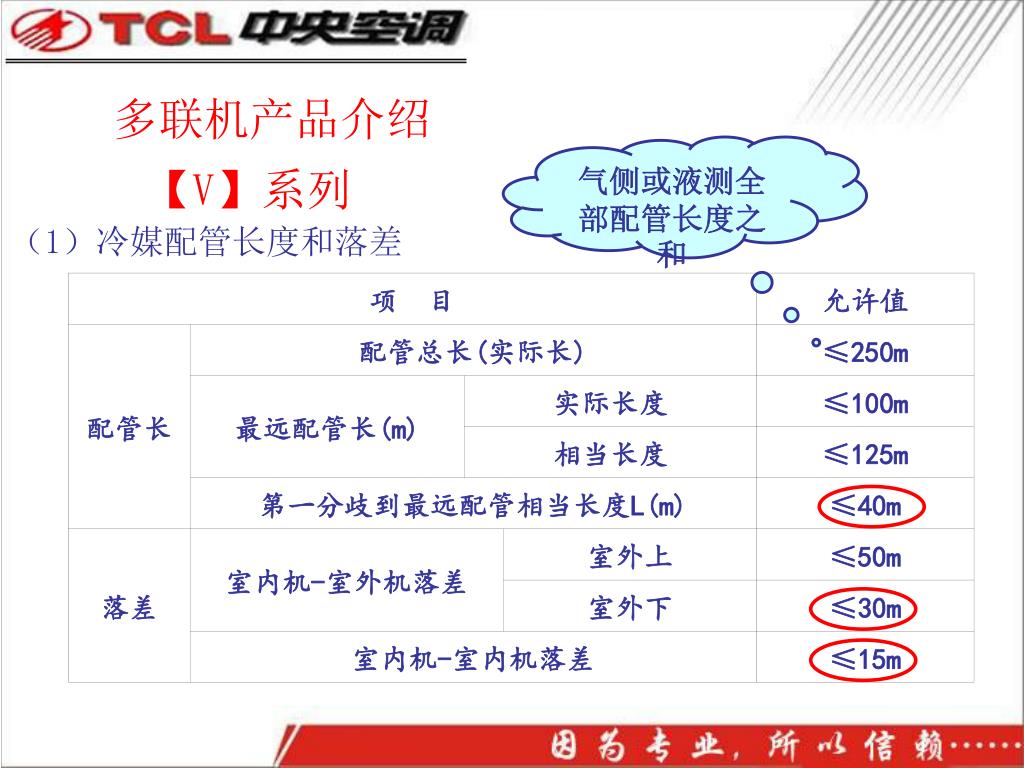

多联机产品介绍 气侧或液测全部配管长度之和 【V】系列 (1)冷媒配管长度和落差

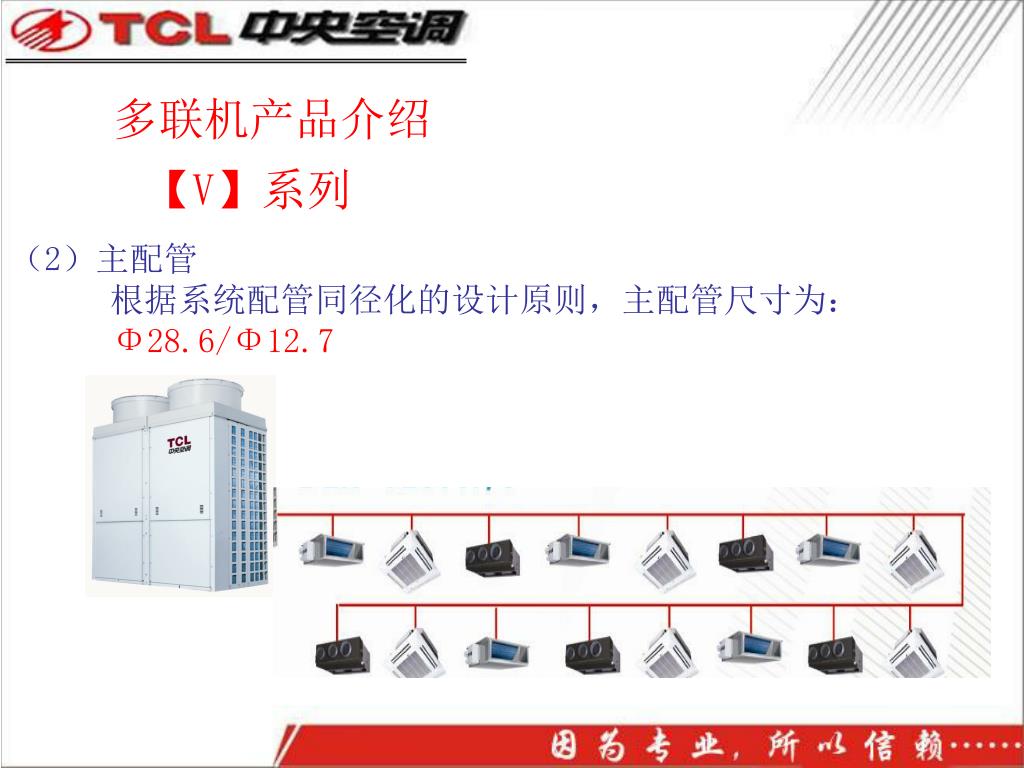

多联机产品介绍 【V】系列 (2)主配管 根据系统配管同径化的设计原则,主配管尺寸为: Φ28.6/Φ12.7

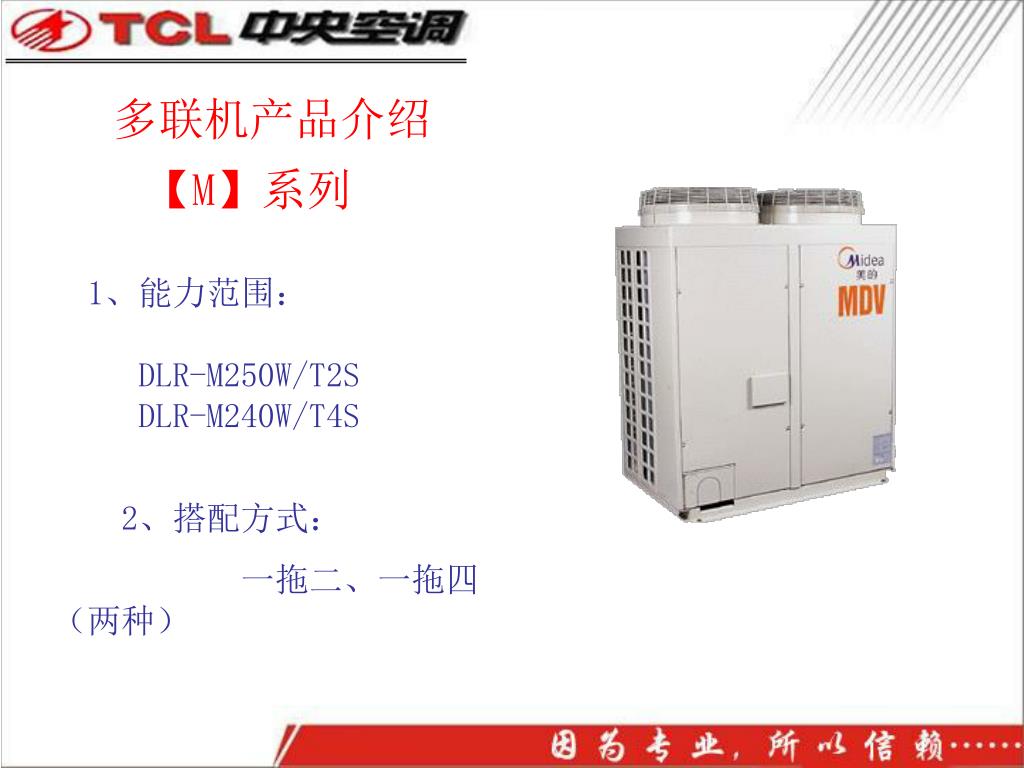

多联机产品介绍 【M】系列 1、能力范围: DLR-M250W/T2S DLR-M240W/T4S 2、搭配方式: 一拖二、一拖四(两种)

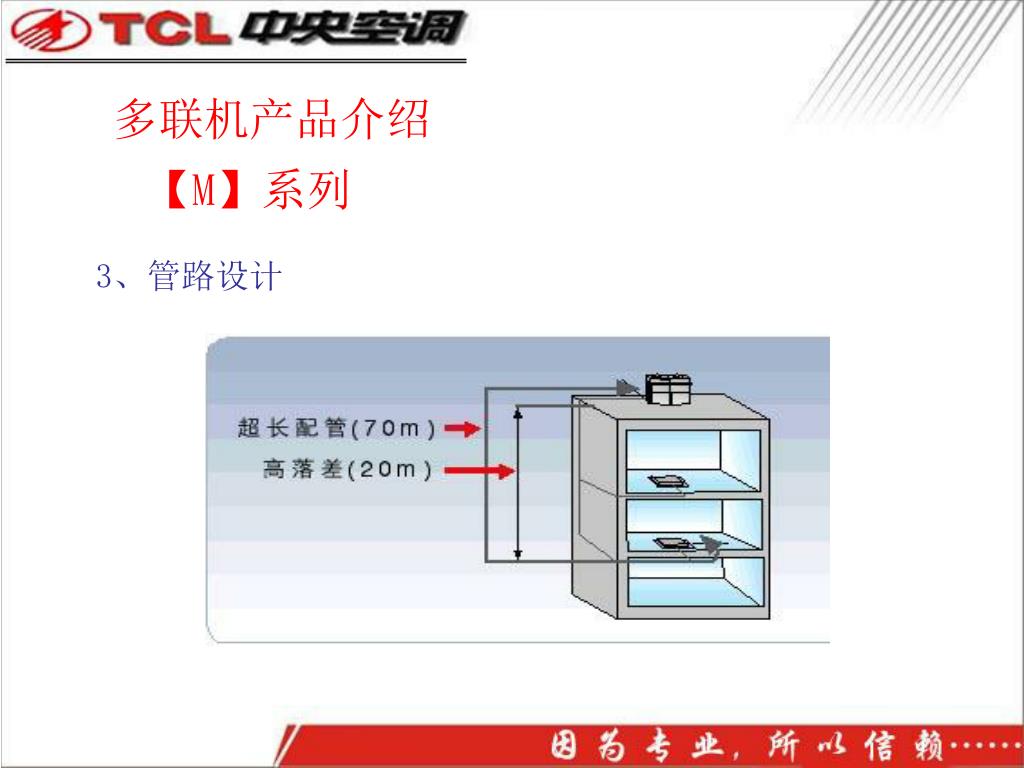

多联机产品介绍 【M】系列 3、管路设计
多联机产品介绍 【M】系列 (1)冷媒配管长度和落差
多联机产品介绍 【H】系列
多联机产品介绍 【U】系列

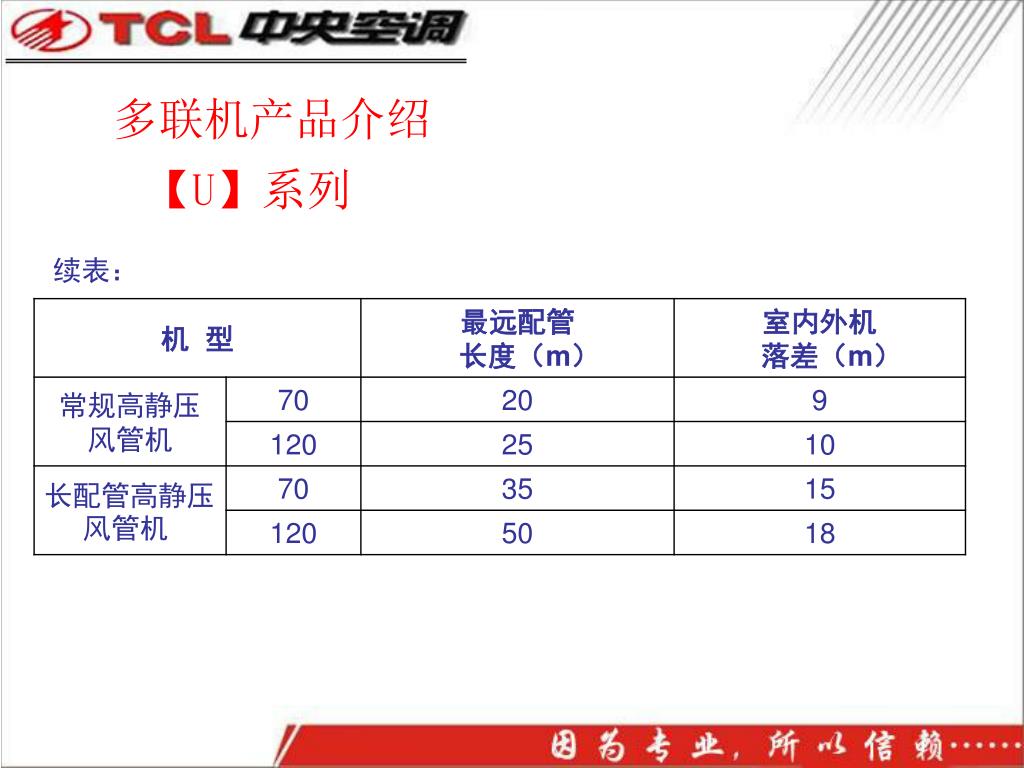

多联机产品介绍 【U】系列 续表:
多联机产品介绍 【U】系列 续表:

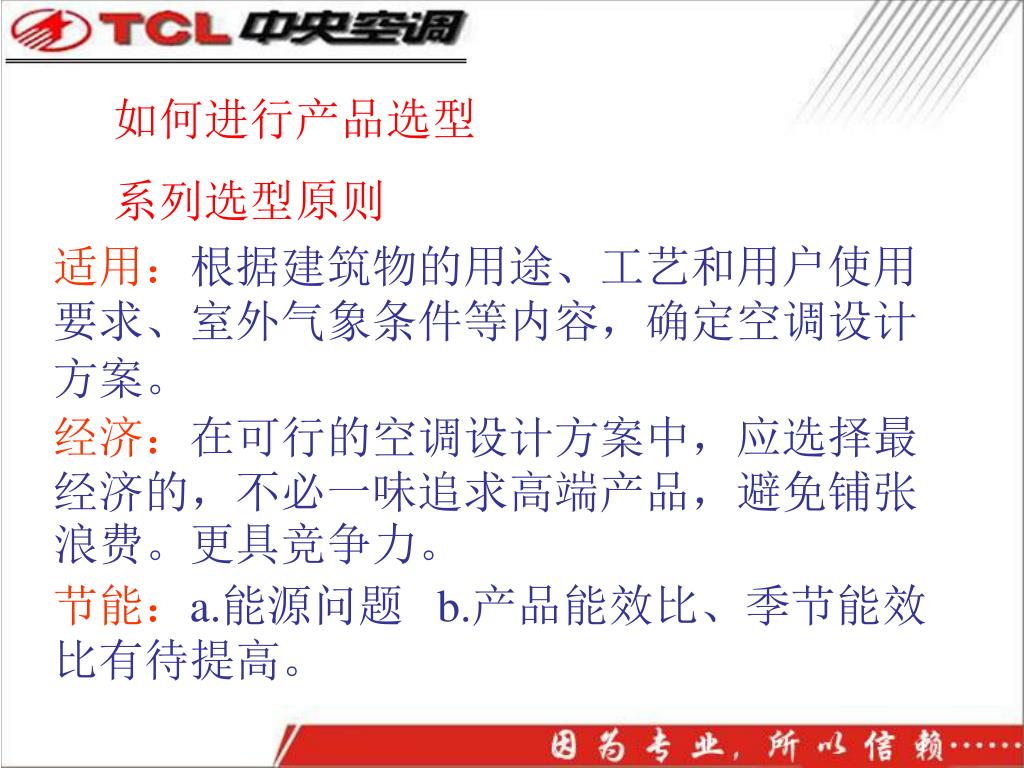

如何进行产品选型 系列选型原则 适用:根据建筑物的用途、工艺和用户使用要求、室外气象条件等内容,确定空调设计方案。 经济:在可行的空调设计方案中,应选择最经济的,不必一味追求高端产品,避免铺张浪费。更具竞争力。 节能:a.能源问题 b.产品能效比、季节能效比有待提高。

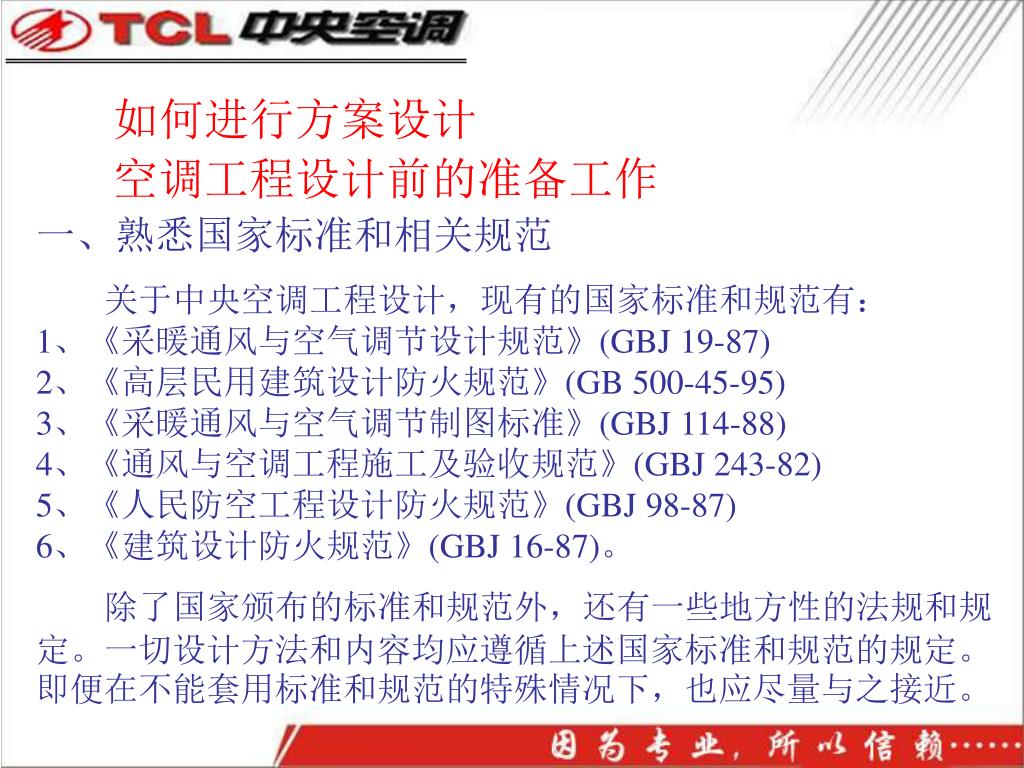

如何进行方案设计 空调工程设计前的准备工作 一、熟悉国家标准和相关规范 关于中央空调工程设计,现有的国家标准和规范有: 1、《采暖通风与空气调节设计规范》(GBJ 19-87) 2、《高层民用建筑设计防火规范》(GB 500-45-95) 3、《采暖通风与空气调节制图标准》(GBJ 114-88) 4、《通风与空调工程施工及验收规范》(GBJ 243-82) 5、《人民防空工程设计防火规范》(GBJ 98-87) 6、《建筑设计防火规范》(GBJ 16-87)。 除了国家颁布的标准和规范外,还有一些地方性的法规和规定。一切设计方法和内容均应遵循上述国家标准和规范的规定。即便在不能套用标准和规范的特殊情况下,也应尽量与之接近。

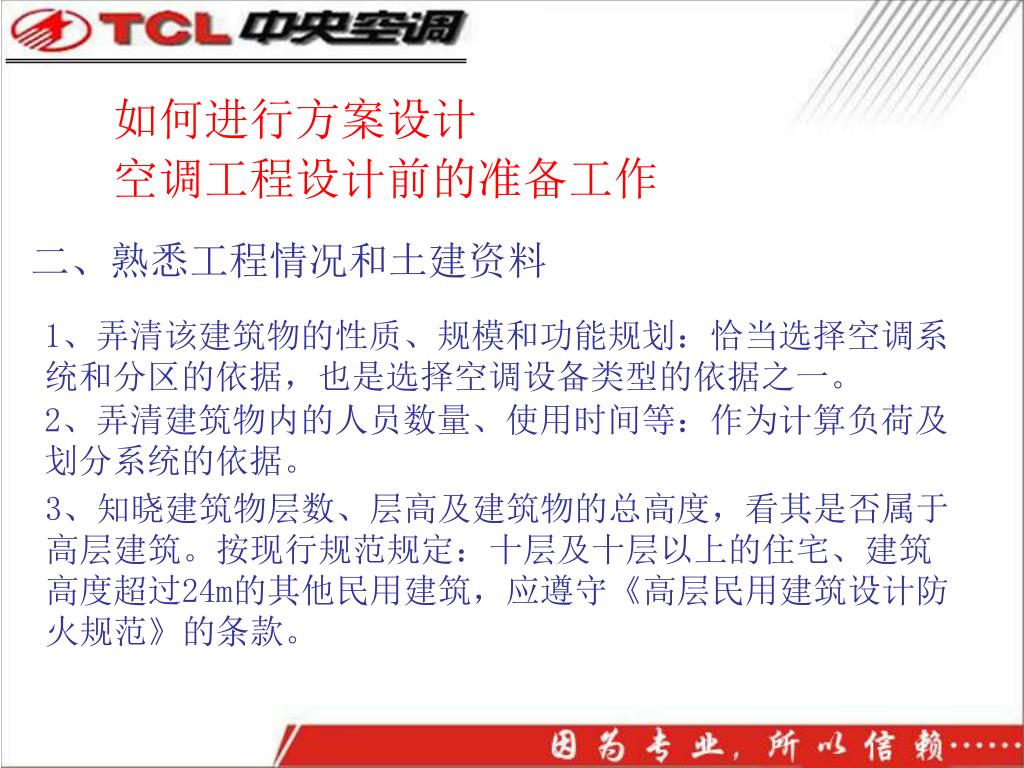

如何进行方案设计 空调工程设计前的准备工作 二、熟悉工程情况和土建资料 1、弄清该建筑物的性质、规模和功能规划:恰当选择空调系统和分区的依据,也是选择空调设备类型的依据之一。 2、弄清建筑物内的人员数量、使用时间等:作为计算负荷及划分系统的依据。 3、知晓建筑物层数、层高及建筑物的总高度,看其是否属于高层建筑。按现行规范规定:十层及十层以上的住宅、建筑高度超过24m的其他民用建筑,应遵守《高层民用建筑设计防火规范》的条款。
如何进行方案设计 空调工程设计前的准备工作 4、明确各类功能房间、走廊、厅堂的空调面积,各朝向的外墙、外窗及屋面面积;明确外墙、屋面的材质结构,外窗框与玻璃的种类和热工性能;了解掌握室内照明和电动机、电子设备及其他发热设备的发热量,为计算负荷作准备。 5、明确各层空间的实际尺寸、梁的布置和高度及吊顶高度要求,以及剪力墙的位置,为规划设备和管道布置作准备。 6、明确其他工种如配电、室内给排水、消防、装修等的要求及初步设计方案,便于与其他工种协调,减少今后施工中的矛盾。 7、了解甲方(业主)对空调的具体要求,考虑其合理性并提出修改参考意见。 三、准备一些必备的参考书籍和技术手册
如何进行方案设计 空调工程设计内容与设计步骤 一、明确建筑概况:明确室外机的安装位置 二、确定新风方案:直接蒸发式新风机组?开窗? 三、计算房间和建筑负荷:气候特征、典型设计日 四、根据房间负荷对室内机容量选型(需考虑长管路造成的能力衰减)根据房间特点选取室内机的形式(一面出风?四面出风?风管式?)——考虑气流组织分布 五、根据建筑负荷确定室外机容量和台数(需考虑室内外机相对位置确定室外机容量衰减系数) 六、按照产品《技术手册》要求,设计多联机安装图纸

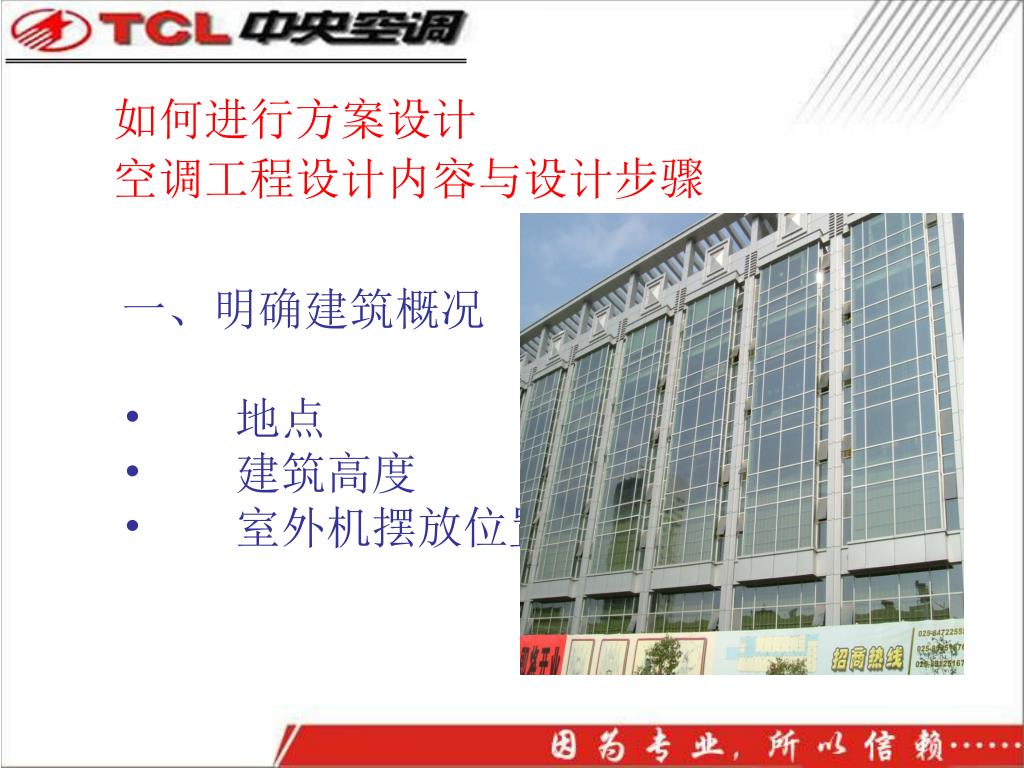

如何进行方案设计 空调工程设计内容与设计步骤 一、明确建筑概况 • 地点 • 建筑高度 • 室外机摆放位置
如何进行方案设计 空调工程设计内容与设计步骤 二、确定新风方案 采用直接蒸发式新风机组 将空气处理成室内状态(温湿度,焓)? 将新风温度处理至室内状态? 开窗? …… 这些方案直接影响多联机组容量的大小
如何进行方案设计 空调工程设计内容与设计步骤 二、确定新风方案 三种新风引入方式 1.风机直接引入新风 方式:新风不经处理直接引入室内,再和室内空气混合。 优点:不使用专门的新风机组,新风系统和空调系统分开,不需开空调时,只要开风机就能能引入新风。 缺点:由于新风未经处理,引入室内后和经过冷却的室内空气混合,造成局部温差过大,容易产生凝露,析出水珠。
如何进行方案设计 空调工程设计内容与设计步骤 二、确定新风方案 三种新风引入方式 2.单独的新风系统 方式:新风经机组处理后直接引入室内,再和室内空气混合。 优点:由于新风经过机组的处理,引入室内可有效避免凝露发生,并可单独控制新风引入。

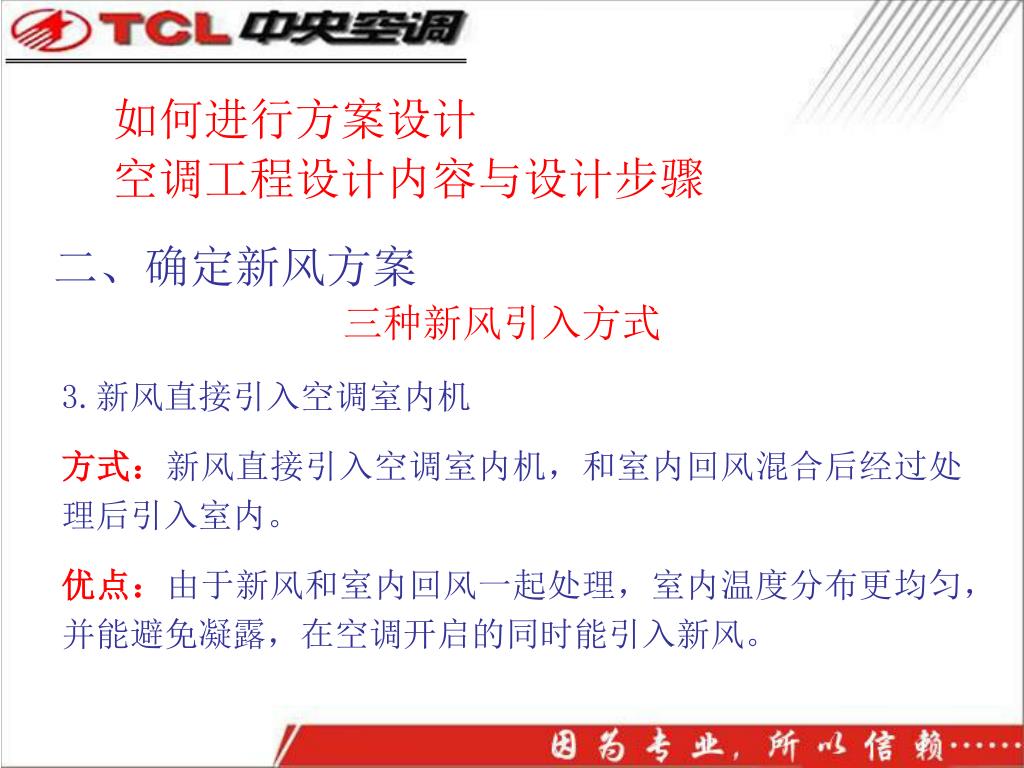

如何进行方案设计 空调工程设计内容与设计步骤 二、确定新风方案 三种新风引入方式 3.新风直接引入空调室内机 方式:新风直接引入空调室内机,和室内回风混合后经过处理后引入室内。 优点:由于新风和室内回风一起处理,室内温度分布更均匀,并能避免凝露,在空调开启的同时能引入新风。

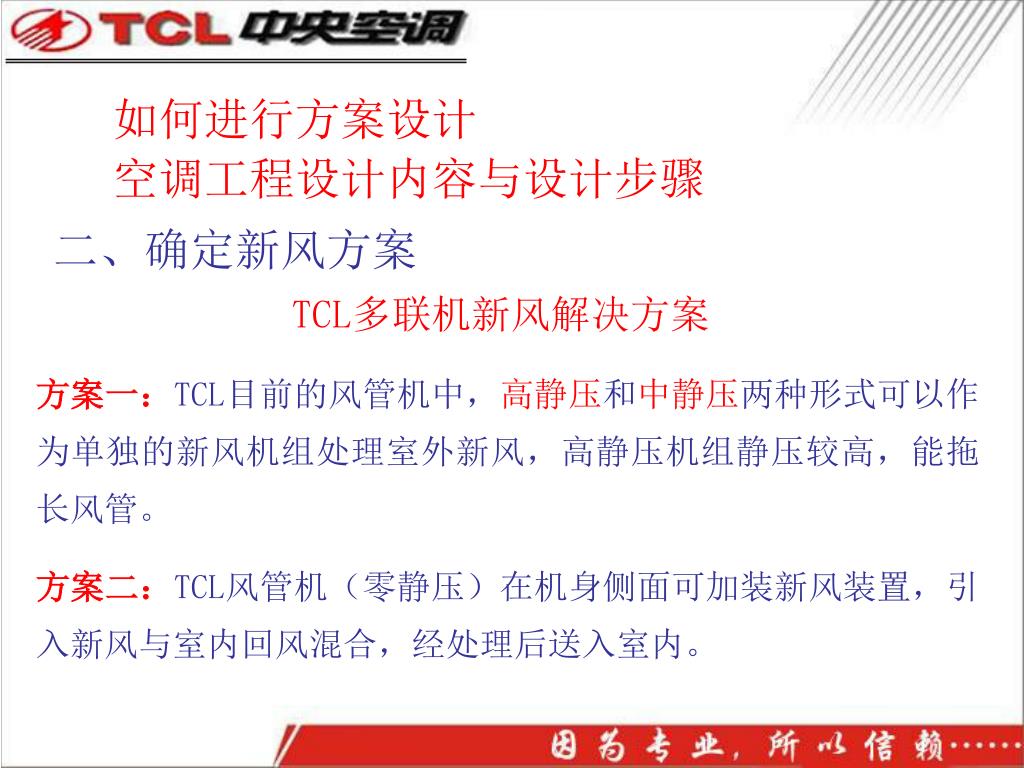

如何进行方案设计 空调工程设计内容与设计步骤 二、确定新风方案 TCL多联机新风解决方案 方案一:TCL目前的风管机中,高静压和中静压两种形式可以作为单独的新风机组处理室外新风,高静压机组静压较高,能拖长风管。 方案二:TCL风管机(零静压)在机身侧面可加装新风装置,引入新风与室内回风混合,经处理后送入室内。

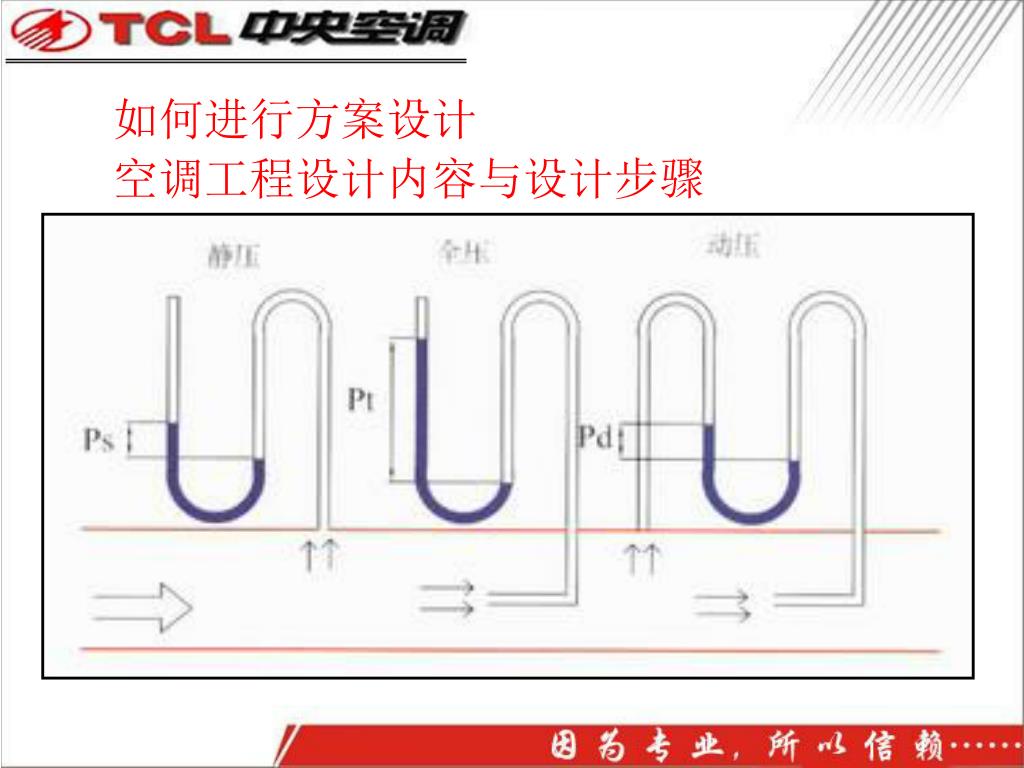

如何进行方案设计 空调工程设计内容与设计步骤 压力的种类: 静压-垂直作用于风管壁面的压力,Ps 动压-由风速而产生的压力,Pd 全压-静压和动压之和,Pt Pd=(γ/2g)×v2 Pt =Ps+Pd 其中,γ-空气比重,kg/m3 v -风速,m/s
如何进行方案设计 空调工程设计内容与设计步骤

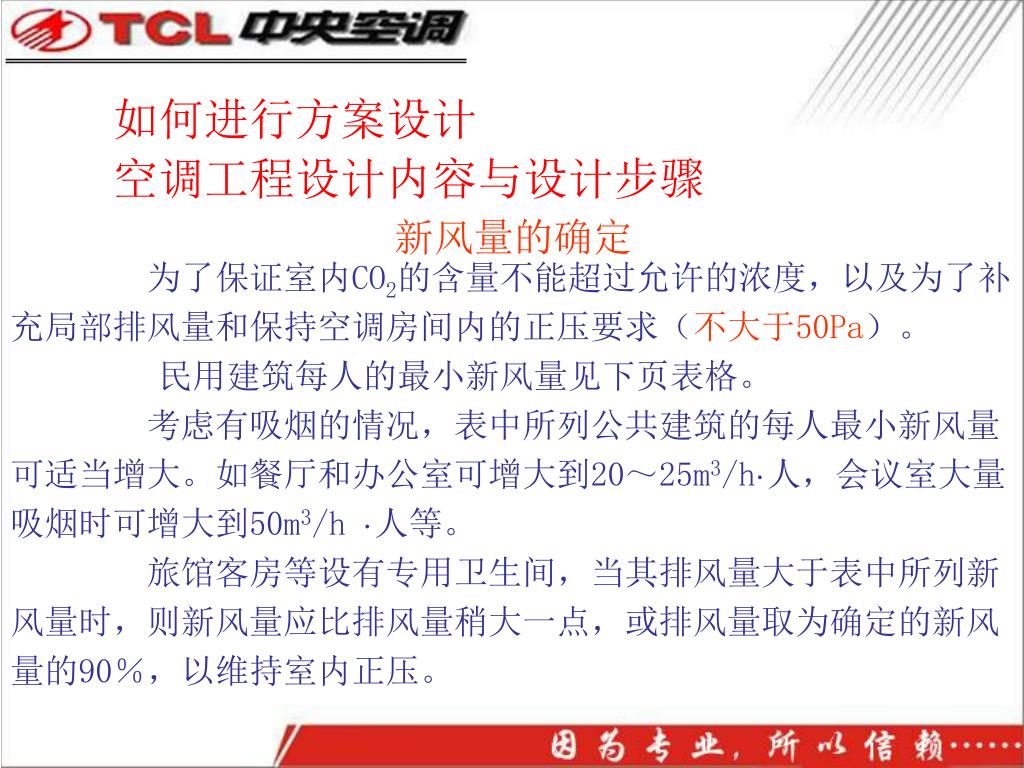

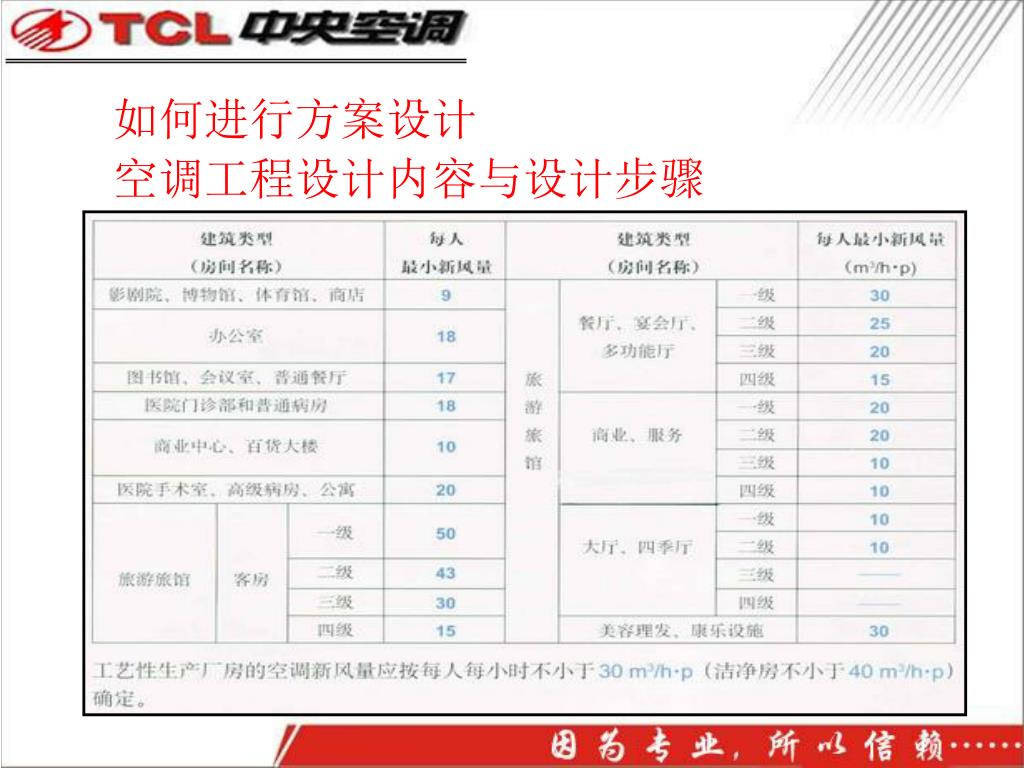

如何进行方案设计 空调工程设计内容与设计步骤 新风量的确定 为了保证室内CO2的含量不能超过允许的浓度,以及为了补充局部排风量和保持空调房间内的正压要求(不大于50Pa)。 民用建筑每人的最小新风量见下页表格。 考虑有吸烟的情况,表中所列公共建筑的每人最小新风量可适当增大。如餐厅和办公室可增大到20~25m3/h·人,会议室大量吸烟时可增大到50m3/h ·人等。 旅馆客房等设有专用卫生间,当其排风量大于表中所列新风量时,则新风量应比排风量稍大一点,或排风量取为确定的新风量的90%,以维持室内正压。
如何进行方案设计 空调工程设计内容与设计步骤
如何进行方案设计 空调工程设计内容与设计步骤 舒适性空调的换气次数,每小时不宜小于5次,但高大房间应按其冷负荷通过计算确定; 工艺性空调,不宜小于下表所列的数值。

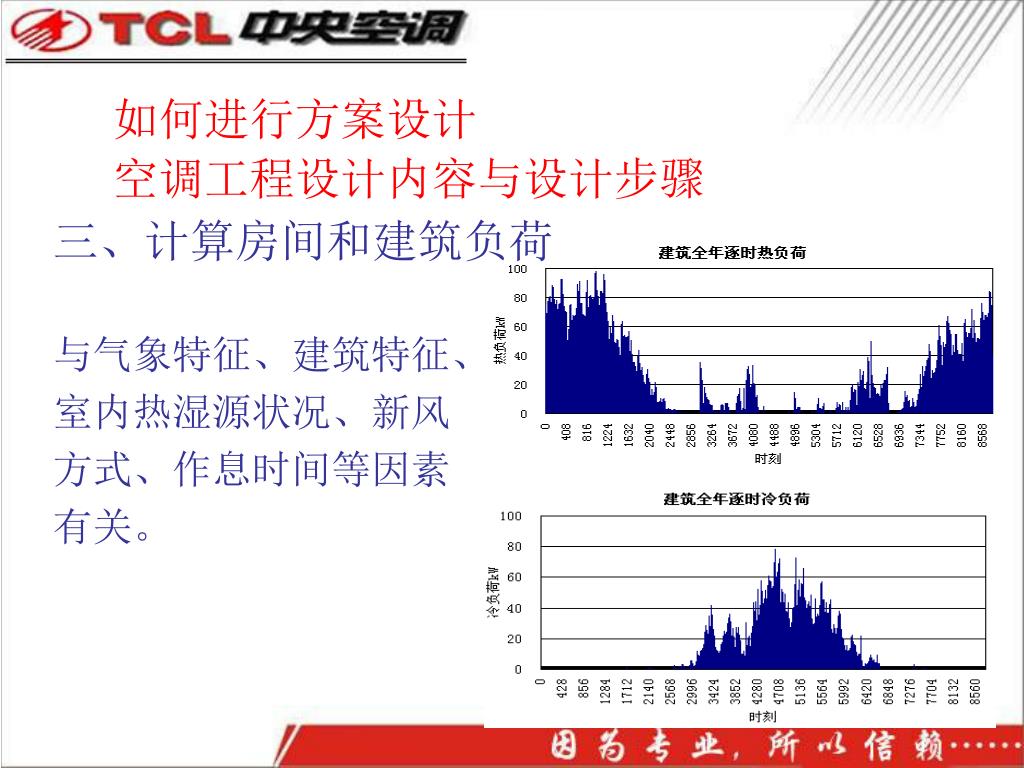

如何进行方案设计 空调工程设计内容与设计步骤 三、计算房间和建筑负荷 与气象特征、建筑特征、 室内热湿源状况、新风 方式、作息时间等因素 有关。

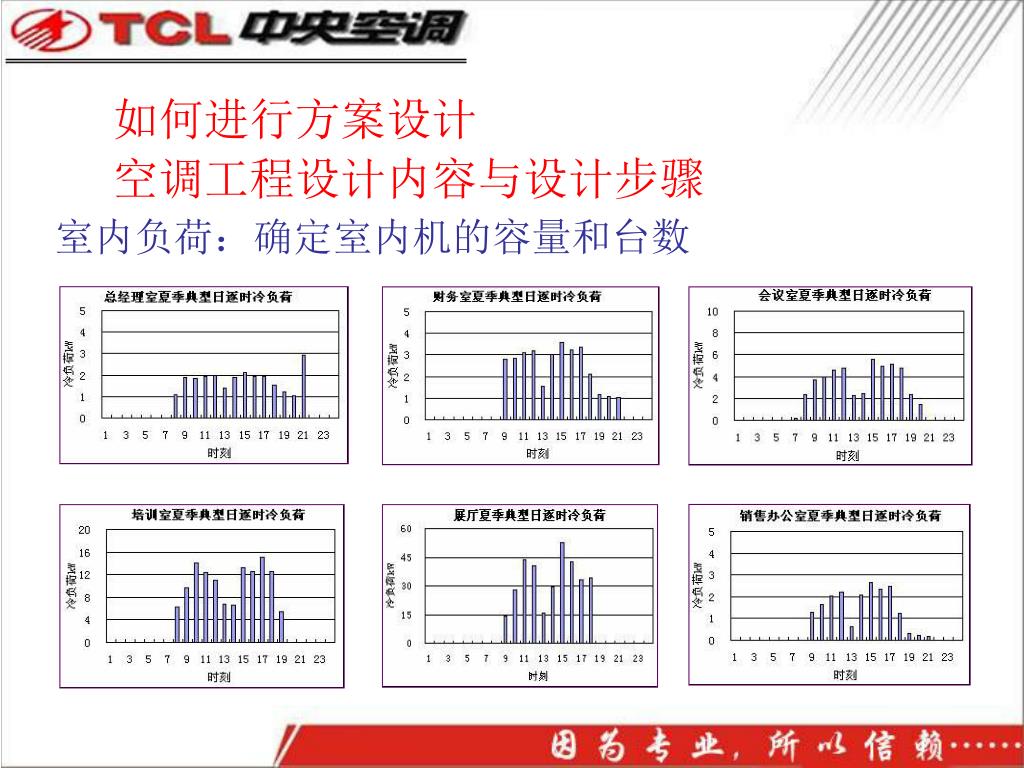

如何进行方案设计 空调工程设计内容与设计步骤 室内负荷:确定室内机的容量和台数

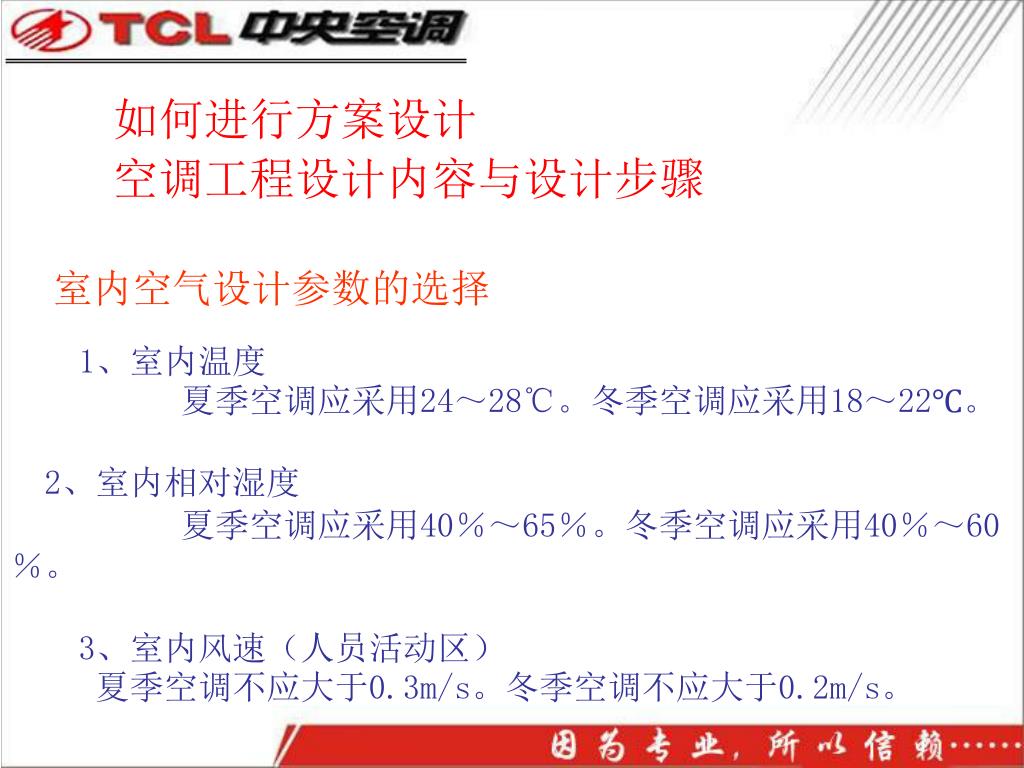

如何进行方案设计 空调工程设计内容与设计步骤 室内空气设计参数的选择 1、室内温度 夏季空调应采用24~28℃。冬季空调应采用18~22℃。 2、室内相对湿度 夏季空调应采用40%~65%。冬季空调应采用40%~60%。 3、室内风速(人员活动区) 夏季空调不应大于0.3m/s。冬季空调不应大于0.2m/s。

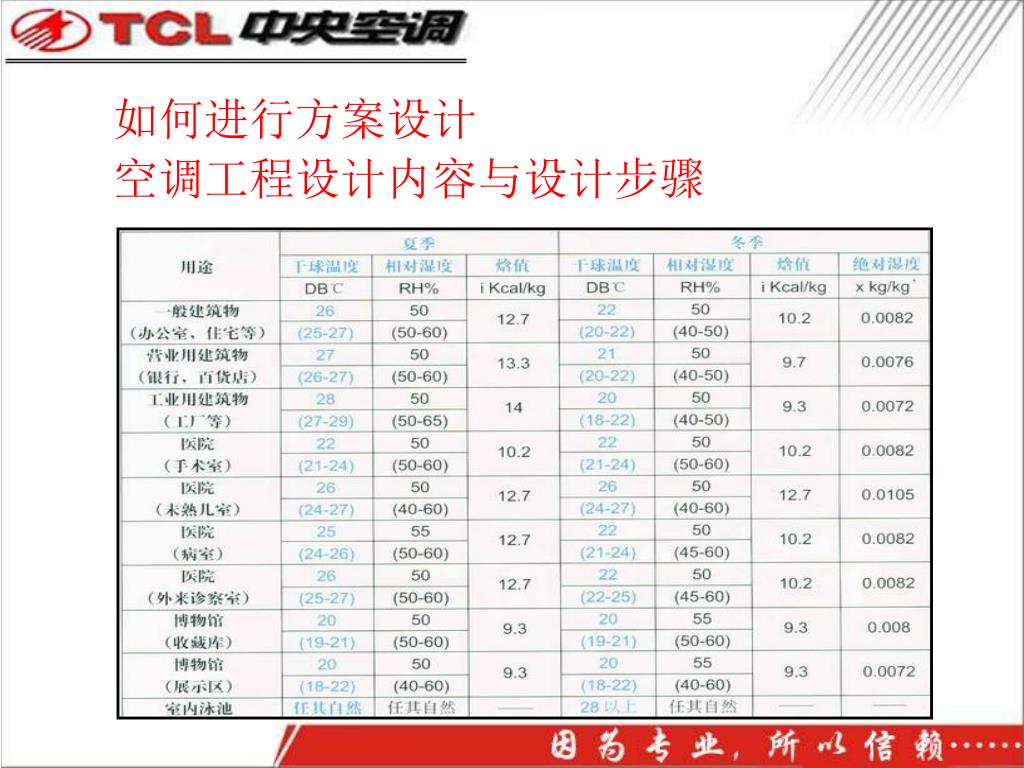

如何进行方案设计 空调工程设计内容与设计步骤
如何进行方案设计 空调工程设计内容与设计步骤 三、计算房间和建筑负荷(估算法) 确定房间类型 计算出该房间面积 选定空调房间单位负荷量 确定空调房间总负荷
如何进行方案设计 空调工程设计内容与设计步骤 各类建筑空调负荷估算指标
如何进行方案设计 空调工程设计内容与设计步骤 四、选择室内机 室内机的形式应根据用户的要求、室内的气流分布、与室内装修的配合等因素来综合考虑后再选择最合适的形式。 根据空调配置表选择与所给负荷最接近的室内机(室内机的容量应大于或等于所给负荷量)。
如何进行方案设计 空调工程设计内容与设计步骤 四面出风嵌入式 1、安全可靠,寿命长,运行噪音低 2、同行业中最薄机身厚度(255mm),适合狭小天花空间 3、配有酶杀菌空气净化装置和高效过滤网,保持空气清洁 4、送风范围宽广,冷热均匀分布,且适用性广安装、维护简便 人员活动区(1.5m) 温度场
如何进行方案设计 空调工程设计内容与设计步骤 四面出风嵌入式安装效果图

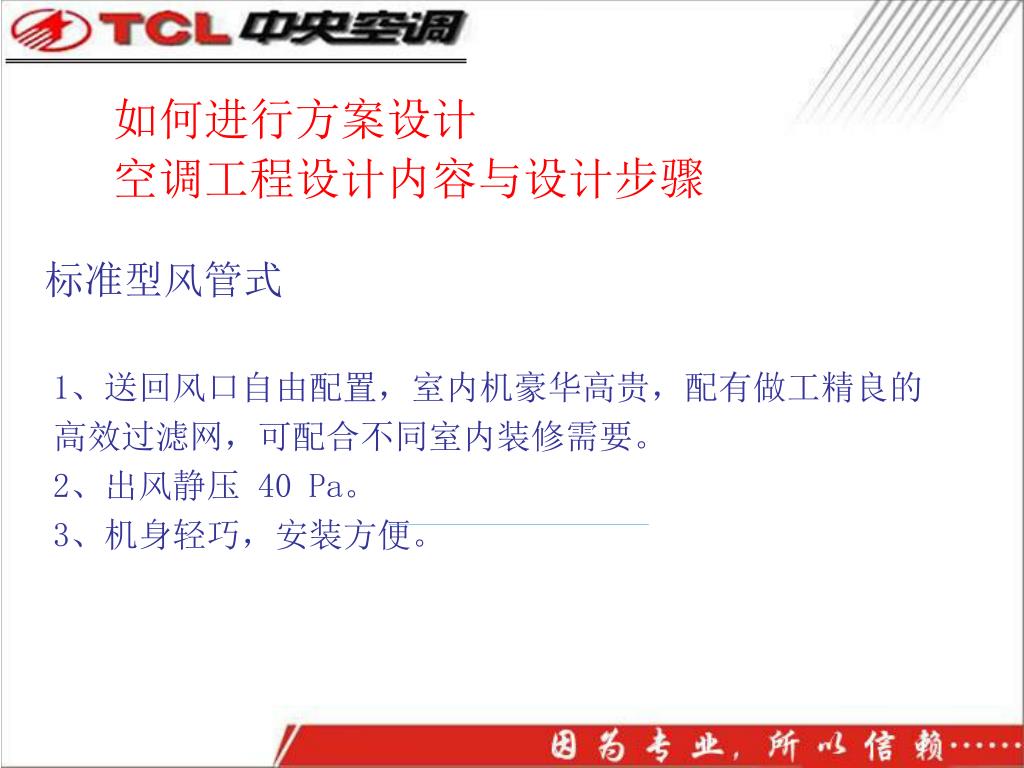

如何进行方案设计 空调工程设计内容与设计步骤 标准型风管式 1、送回风口自由配置,室内机豪华高贵,配有做工精良的高效过滤网,可配合不同室内装修需要。 2、出风静压 40 Pa。 3、机身轻巧,安装方便。
如何进行方案设计 空调工程设计内容与设计步骤 标准型风管式安装效果图
如何进行方案设计 空调工程设计内容与设计步骤 高静压风管式 1、该机型为天花暗藏式,可以与装修配合室内设计 3、送风口自由布置,适用不同形式的房间 4、出风静压130Pa,可以实现远距离送风
如何进行方案设计 空调工程设计内容与设计步骤 关于风系统的设计 1、风管的分类 低速风管:主风管内的空气流速低于15m/s。 高速风管:主风管内的空气流速高于15m/s。对于民用建筑,主风管风速大于12m/s的也称高速系统。采用高速系统可缩小风管尺寸,减少风管占用的建筑空间,但需解决好噪声防治问题。

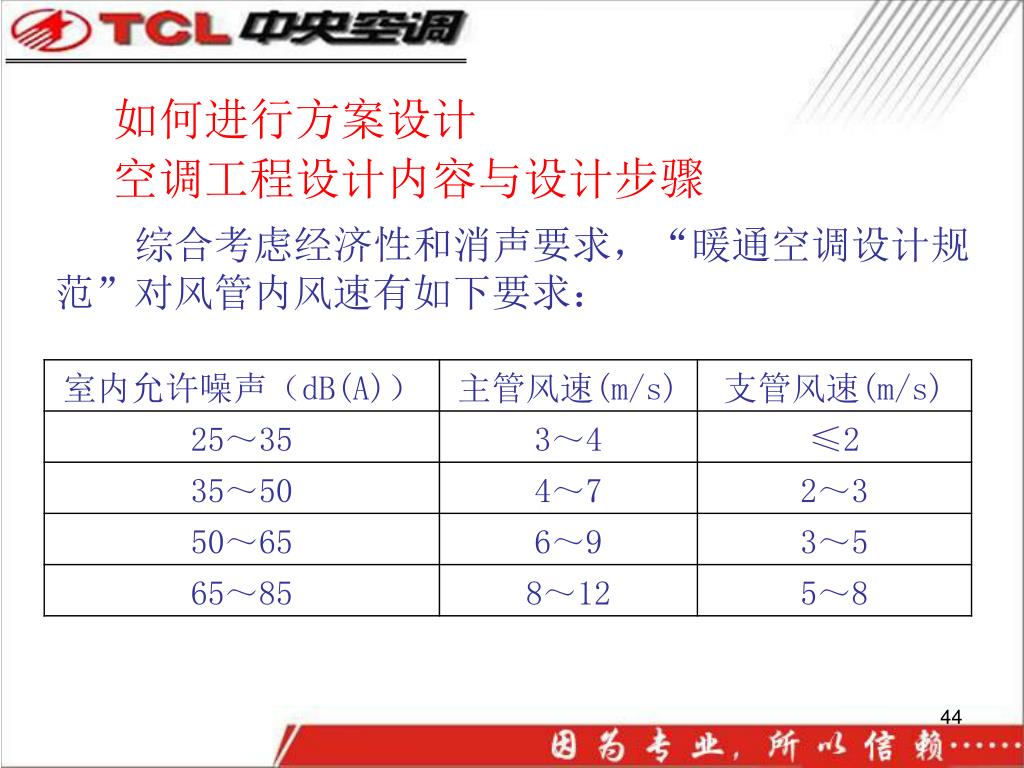

如何进行方案设计 空调工程设计内容与设计步骤 综合考虑经济性和消声要求,“暖通空调设计规范”对风管内风速有如下要求:
如何进行方案设计 空调工程设计内容与设计步骤 2、风管的布置

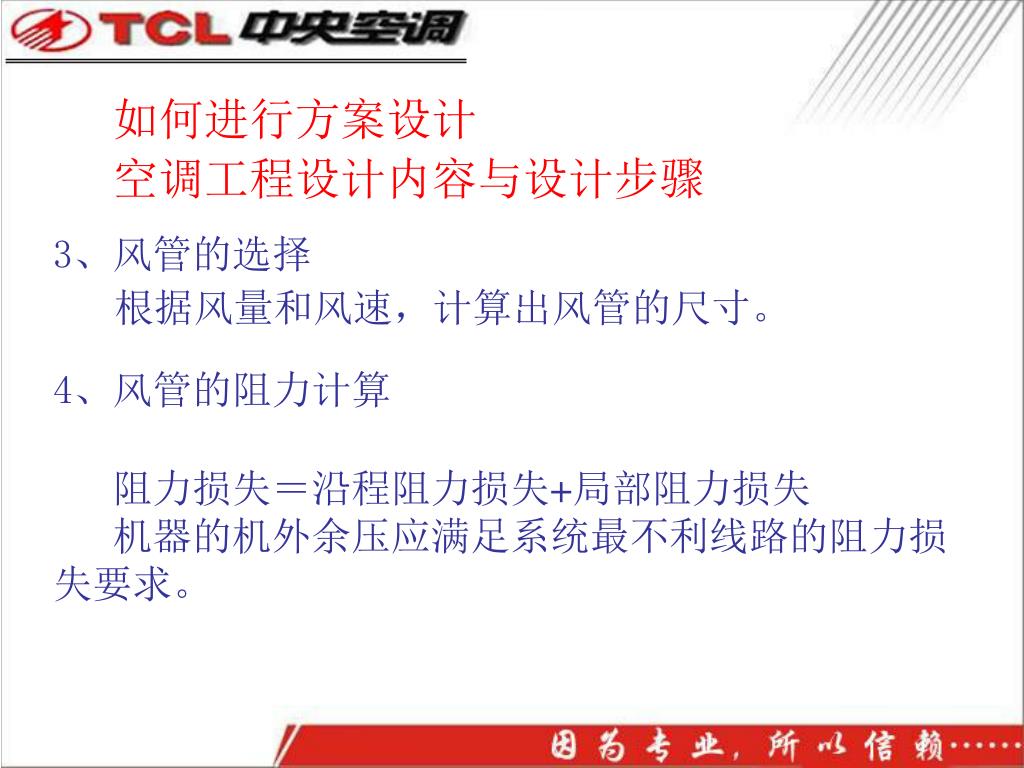

如何进行方案设计 空调工程设计内容与设计步骤 3、风管的选择 根据风量和风速,计算出风管的尺寸。 4、风管的阻力计算 阻力损失=沿程阻力损失+局部阻力损失 机器的机外余压应满足系统最不利线路的阻力损失要求。
如何进行方案设计 空调工程设计内容与设计步骤 5、其他需注意的内容 (1)标准风管机设计静压40Pa,出风口管道以接5-6m为宜,最长风管应在10m以内,在此范围内可以调节电机抽头,保证送风气流速度适宜及噪音。 (2)根据房间大小和形状确定送风形状和尺 寸,风口送风速度以1~3m/s为宜,以防风口风速过高产生风啸声。 (3)应在室内机控制板下部安装检修口,检修口尺寸应不小于400×400mm。在特殊情况下,可利用回风口兼做主机检修口。
斜度要求1/100 如何进行方案设计 空调工程设计内容与设计步骤 关于空调冷凝水 冷凝水管一般要求尽可能的短,排向就近的洗手间或开水间的下水管道。水管尺寸应该大于或等于室内机排水管连接口尺寸,且冷凝水管必须做好保温,防止水管凝露。 当排水管较长时,必须做支撑。支撑间距如下表

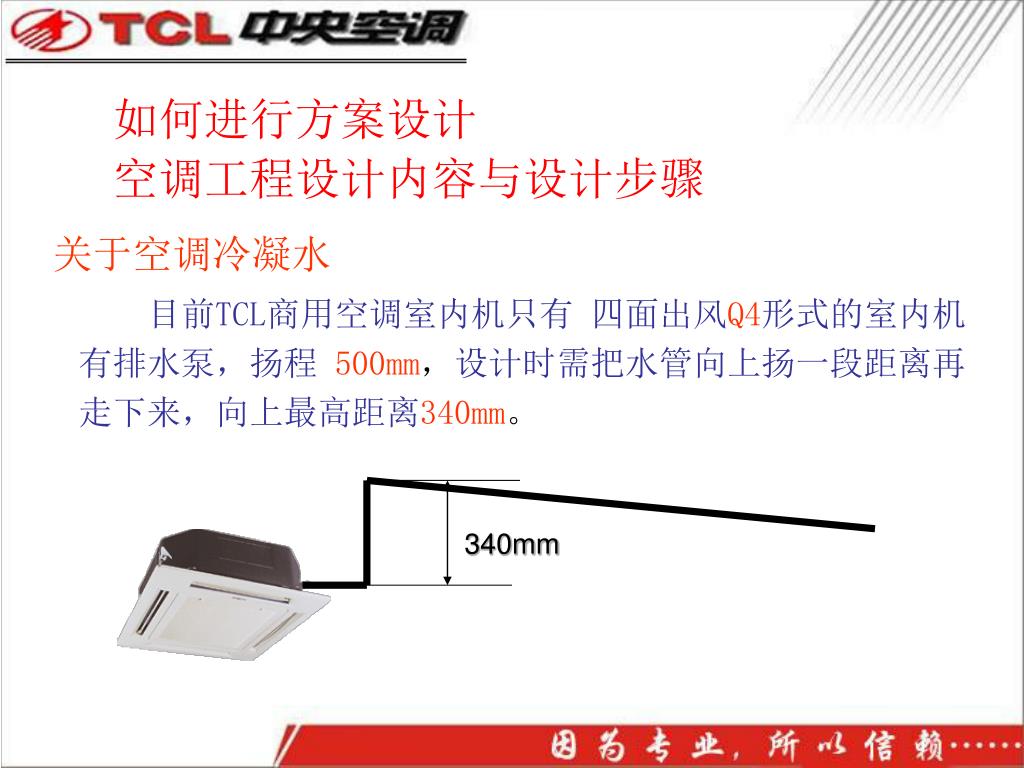

340mm 如何进行方案设计 空调工程设计内容与设计步骤 关于空调冷凝水 目前TCL商用空调室内机只有四面出风Q4形式的室内机有排水泵,扬程500mm,设计时需把水管向上扬一段距离再走下来,向上最高距离340mm。
如何进行方案设计 空调工程设计内容与设计步骤 关于空调冷凝水 室内机排水量一般可按 1HP 机 2L/hr 计算
