  1. MATERIALES CERAMICOS • CERAMICOS • Del griego: KERAMOS. • Originalmente tierra amasada y cocida para “cacharrería”. • Surge como material para la construcción, por la necesidad de reemplazar a los petreos naturales. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 1

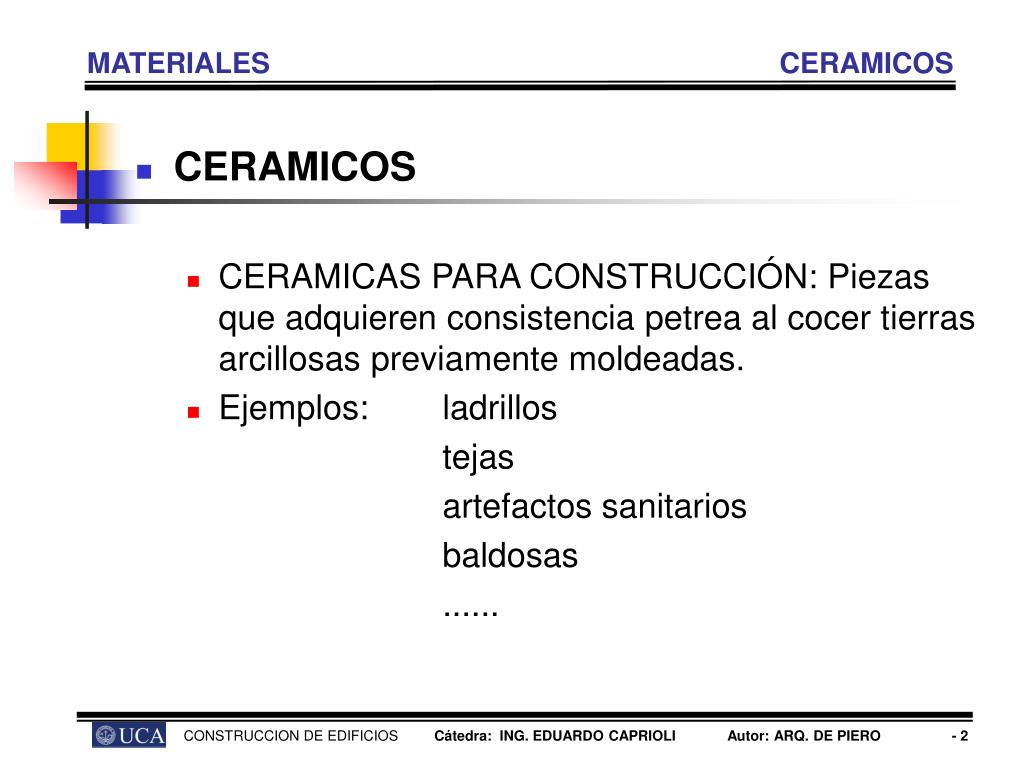

  2. MATERIALES CERAMICOS • CERAMICOS • CERAMICAS PARA CONSTRUCCIÓN: Piezas que adquieren consistencia petrea al cocer tierras arcillosas previamente moldeadas. • Ejemplos: ladrillos tejas artefactos sanitarios baldosas ...... CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 2

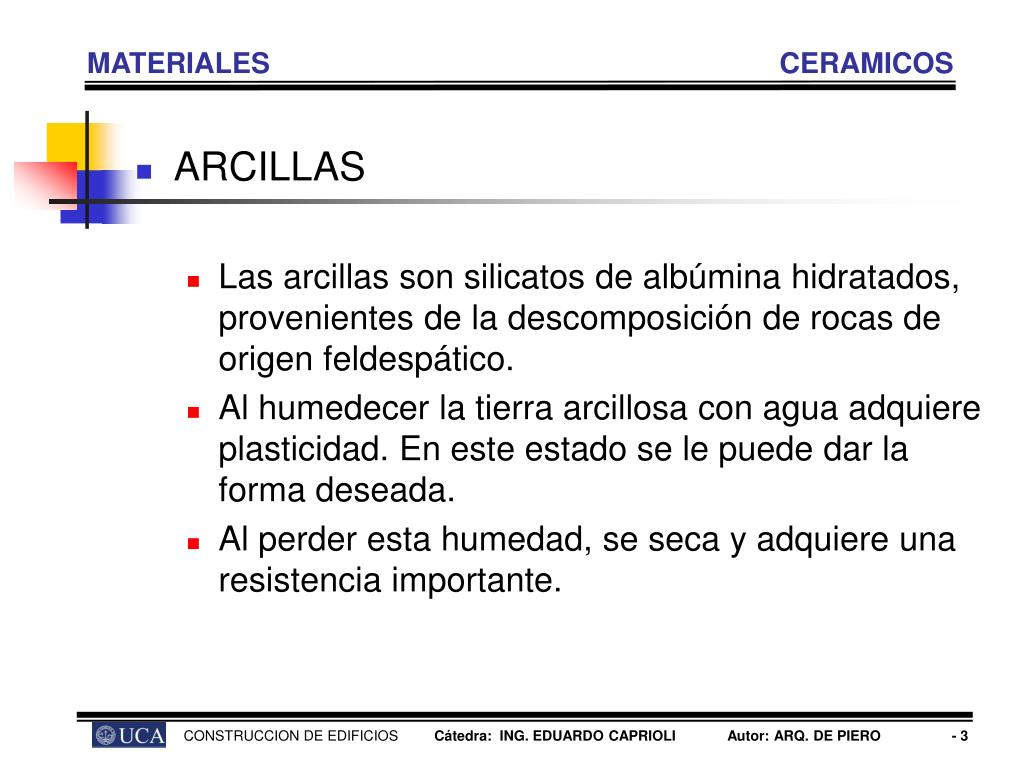

  3. MATERIALES CERAMICOS • ARCILLAS • Las arcillas son silicatos de albúmina hidratados, provenientes de la descomposición de rocas de origen feldespático. • Al humedecer la tierra arcillosa con agua adquiere plasticidad. En este estado se le puede dar la forma deseada. • Al perder esta humedad, se seca y adquiere una resistencia importante. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 3

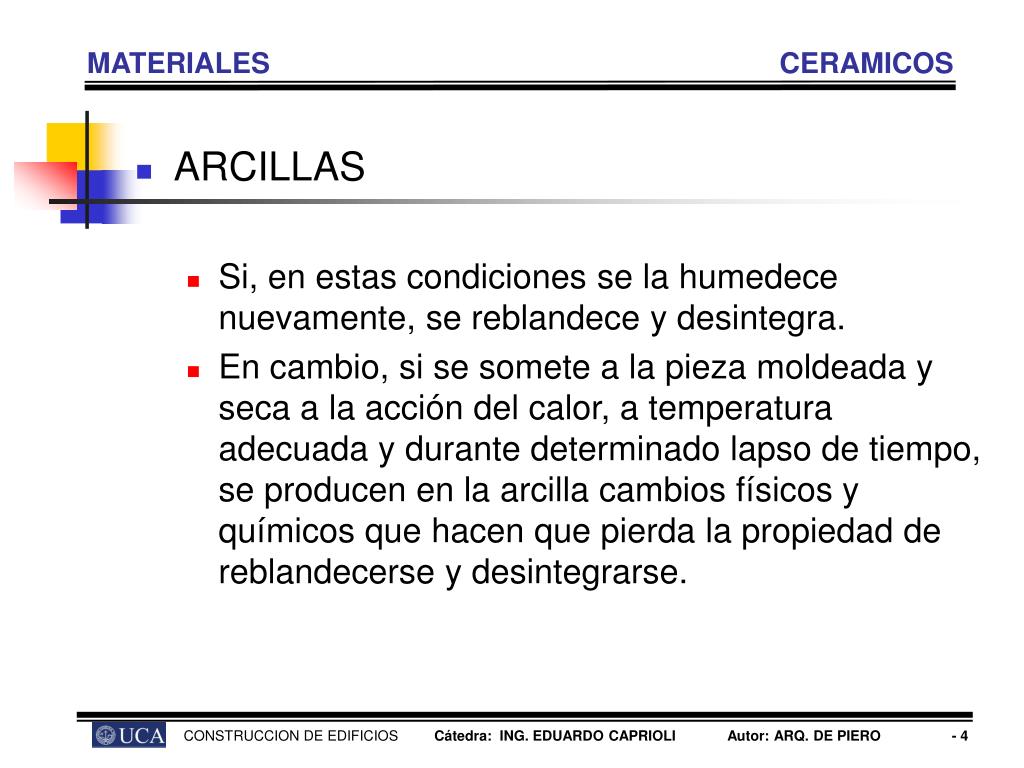

  4. MATERIALES CERAMICOS • ARCILLAS • Si, en estas condiciones se la humedece nuevamente, se reblandece y desintegra. • En cambio, si se somete a la pieza moldeada y seca a la acción del calor, a temperatura adecuada y durante determinado lapso de tiempo, se producen en la arcilla cambios físicos y químicos que hacen que pierda la propiedad de reblandecerse y desintegrarse. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 4

  5. MATERIALES CERAMICOS • MATERIAL CERAMICO • Está compuesto por tierras arcillosas, moldeadas y sometidas a la acción del calor. • Luego de la cocción el color será: • Blancuzco Si las arcillas contienen albúminas. Se utilizan para materiales refractarios. • Rojo Si las arcillas contienen albúminas y hierro. • Azul – violáceo Si las arcillas contienen albúminas y hierro, pero la cochura es a mas temperatura. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 5

  6. MATERIALES CERAMICOS • MATERIAS PRIMAS • Se utilizan básicamente arcillas, pero, no en estado puro. • Las sustancias que se le agregan se denominan IMPUREZAS (aunque son deseables y necesarias para el producto final). • Se adicionan para: • Evitar grandes contracciones en la cochura. • Para disminuir la temperatura de cocción. • Para aumentar la porosidad. • Para recubrirlas con esmalte • ...... CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 6

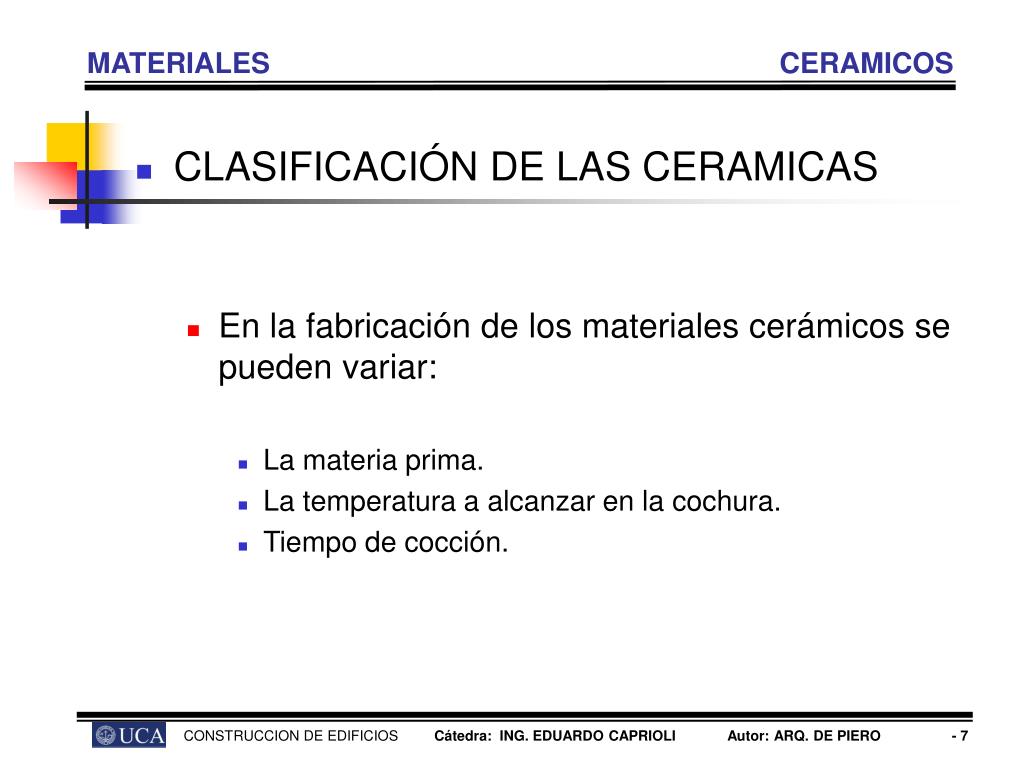

  7. MATERIALES CERAMICOS • CLASIFICACIÓN DE LAS CERAMICAS • En la fabricación de los materiales cerámicos se pueden variar: • La materia prima. • La temperatura a alcanzar en la cochura. • Tiempo de cocción. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 7

  8. MATERIALES CERAMICOS • CLASIFICACIÓN DE LAS CERAMICAS • Se obtienen materiales cerámicos: • POROSOS: poseen poros de diferentes tamaños. Son livianos, poco resistentes, aislantes térmicos y permeables a los gases y líquidos. (ladrillos comunes). • VITRIFICADOS: En la cochura se llegó a la fusión de la arcilla. Las propiedades son opuestas a los porosos. (revestimiento cerámico para solados, gres) CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 8

  9. MATERIALES CERAMICOS • TIPOS DE CERÁMICOS • Cerámica ordinaria • Gres cerámico • Loza • Porcelana CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 9

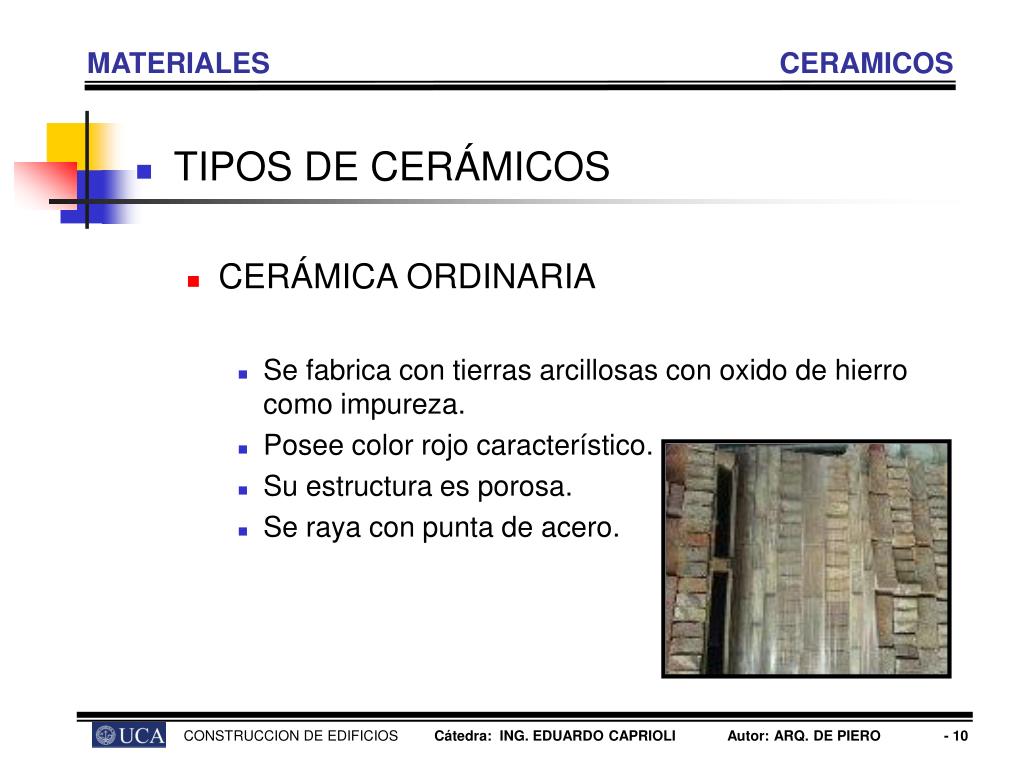

  10. MATERIALES CERAMICOS • TIPOS DE CERÁMICOS • CERÁMICA ORDINARIA • Se fabrica con tierras arcillosas con oxido de hierro como impureza. • Posee color rojo característico. • Su estructura es porosa. • Se raya con punta de acero. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 10

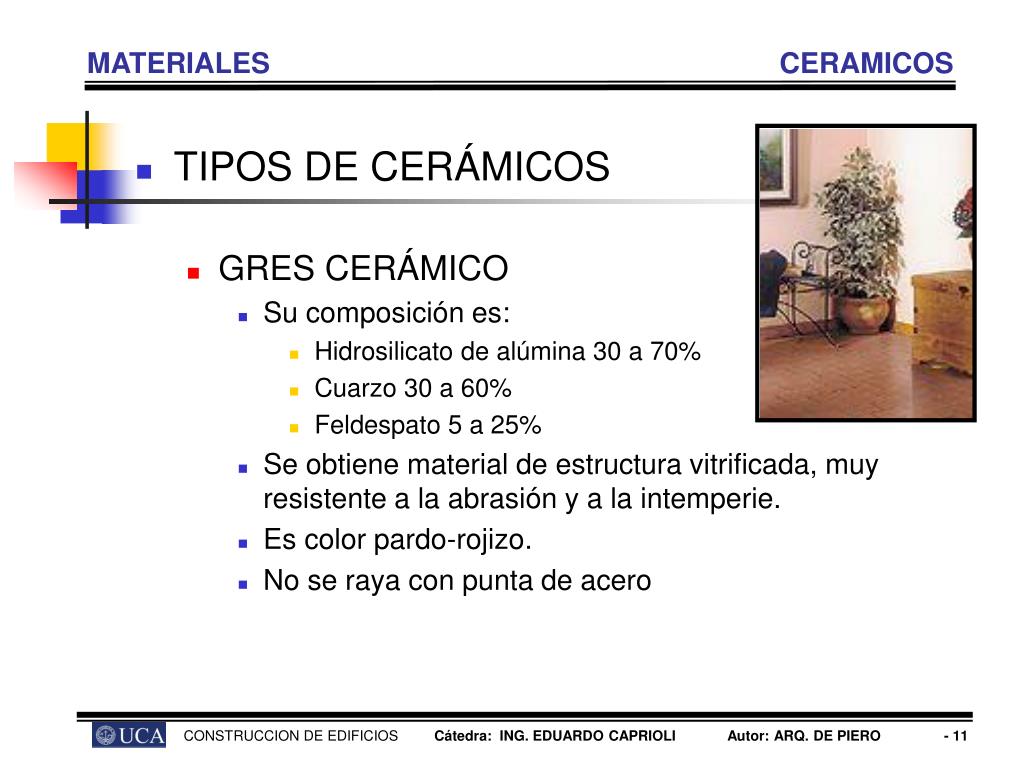

  11. MATERIALES CERAMICOS • TIPOS DE CERÁMICOS • GRES CERÁMICO • Su composición es: • Hidrosilicato de alúmina 30 a 70% • Cuarzo 30 a 60% • Feldespato 5 a 25% • Se obtiene material de estructura vitrificada, muy resistente a la abrasión y a la intemperie. • Es color pardo-rojizo. • No se raya con punta de acero CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 11

  12. MATERIALES CERAMICOS • TIPOS DE CERÁMICOS • LOZA • Son cerámicos que una vez que se ha terminado la cocción su color es blanco o amarillento. • Se pueden vitrificar. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 12

  13. MATERIALES CERAMICOS • TIPOS DE CERÁMICOS • PORCELANA • No se utiliza para la construcción. • Es la de mayor calidad, requiere una rigurosa selección de materias primas y un delicado proceso de elaboración. • Presenta la propiedad de ser traslúcida. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 13

  14. MATERIALES CERAMICOS • PROCESO DE FABRICACIÓN • PREPARACIÓN DE LA MATERIA PRIMA • MOLDEO Y CONFORMADO • DESECADO • COCHURA • SELECCIÓN FINAL CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 14

  15. MATERIALES CERAMICOS • PREPARACIÓN DE MATERIAS PRIMAS • Se puede realizar: • Empaste y homogenización en pisaderos. • Uso de sistemas mecánicos perfectamente controlados CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 15

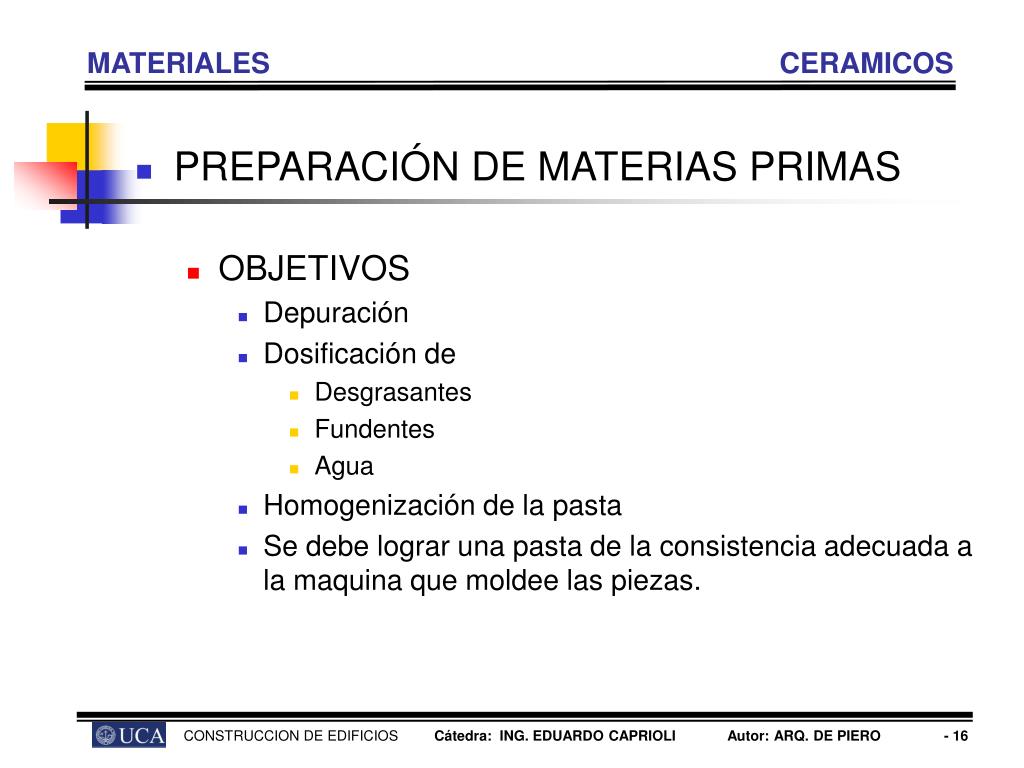

  16. MATERIALES CERAMICOS • PREPARACIÓN DE MATERIAS PRIMAS • OBJETIVOS • Depuración • Dosificación de • Desgrasantes • Fundentes • Agua • Homogenización de la pasta • Se debe lograr una pasta de la consistencia adecuada a la maquina que moldee las piezas. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 16

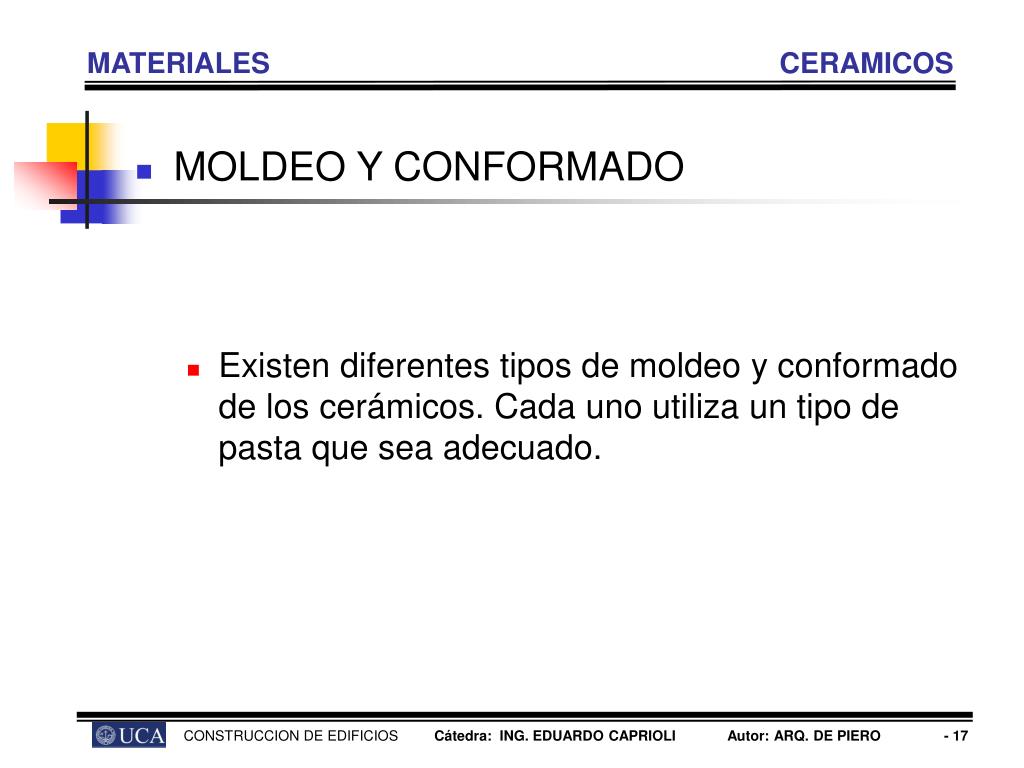

  17. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • Existen diferentes tipos de moldeo y conformado de los cerámicos. Cada uno utiliza un tipo de pasta que sea adecuado. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 17

  18. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • Por su plasticidad las pastas se clasifican en: • PASTA FLUIDA • PASTA BLANDA • PASTA SEMI-DURA • PASTA SECA O DURA • PULVERULENTAS CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 18

  19. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • PASTA FLUIDA • Se utiliza para moldeo por colado en moldes huecos, para obtener productos de formas diversas. • Se fabrican: • Loza • Porcelana • Artefactos sanitarios CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 19

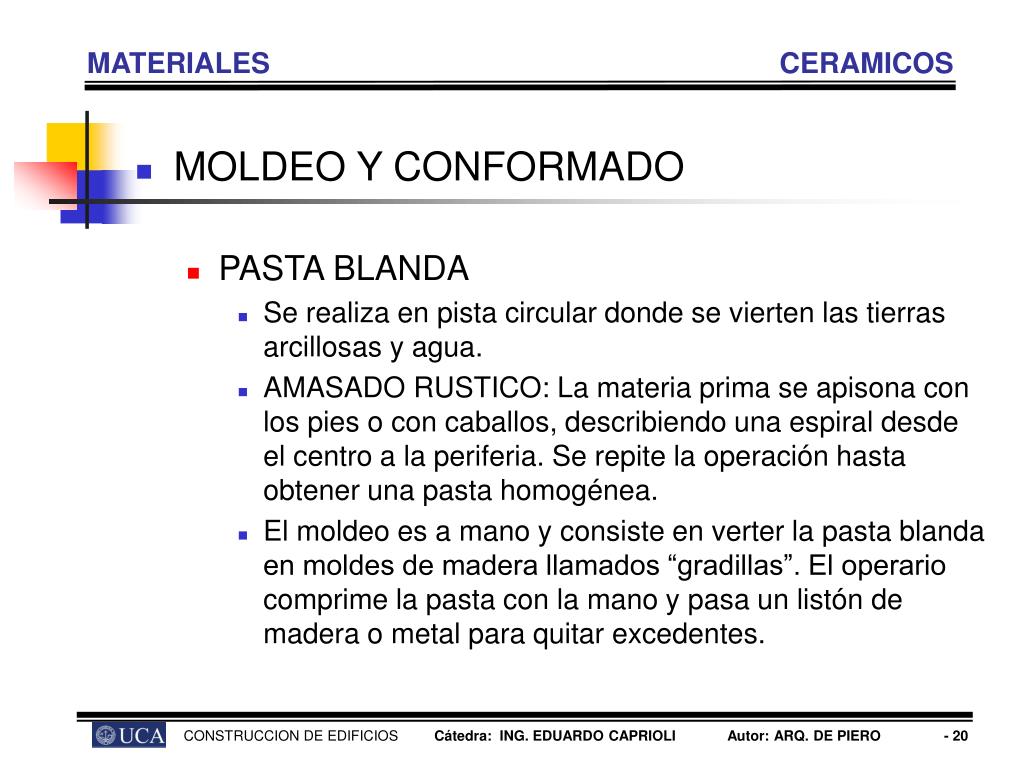

  20. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • PASTA BLANDA • Se realiza en pista circular donde se vierten las tierras arcillosas y agua. • AMASADO RUSTICO: La materia prima se apisona con los pies o con caballos, describiendo una espiral desde el centro a la periferia. Se repite la operación hasta obtener una pasta homogénea. • El moldeo es a mano y consiste en verter la pasta blanda en moldes de madera llamados “gradillas”. El operario comprime la pasta con la mano y pasa un listón de madera o metal para quitar excedentes. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 20

  21. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • Se realiza sobre el terreno o sobre mesas. Para evitar la adherencia se humedecen si la arcilla es magra o se espolvorean con arena si es grasa. • Se fabrican: • Ladrillos comunes CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 21

  22. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • PASTAS SEMI-DURAS • Se utilizan para maquinas llamadas de hilera, donde el material sale por boquillas de diferentes formas según el producto que se desee fabricar: • Tejas • Ladrillos • El corte de cada pieza se realiza en forma perpendicular al prisma de pasta. • Se pueden fabricar ladrillos huecos con “machos centrales” o se hace vacío. • La pasta posee un 25% de humedad CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 22

  23. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • PASTAS DURAS • Se utilizan para obtener piezas por extrudado. • Semejantes al proceso anterior, pero por ser la pasta menos húmeda permite la fabricación de piezas curvas. • La pasta se estampa sobre moldes. • Se fabrican • Tejas coloniales CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 23

  24. MATERIALES CERAMICOS • MOLDEO Y CONFORMADO • PASTAS SECAS • Se utilizan para procesos de fabricación con prensas por troquel. • Se comprime el material a 200 atm. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 24

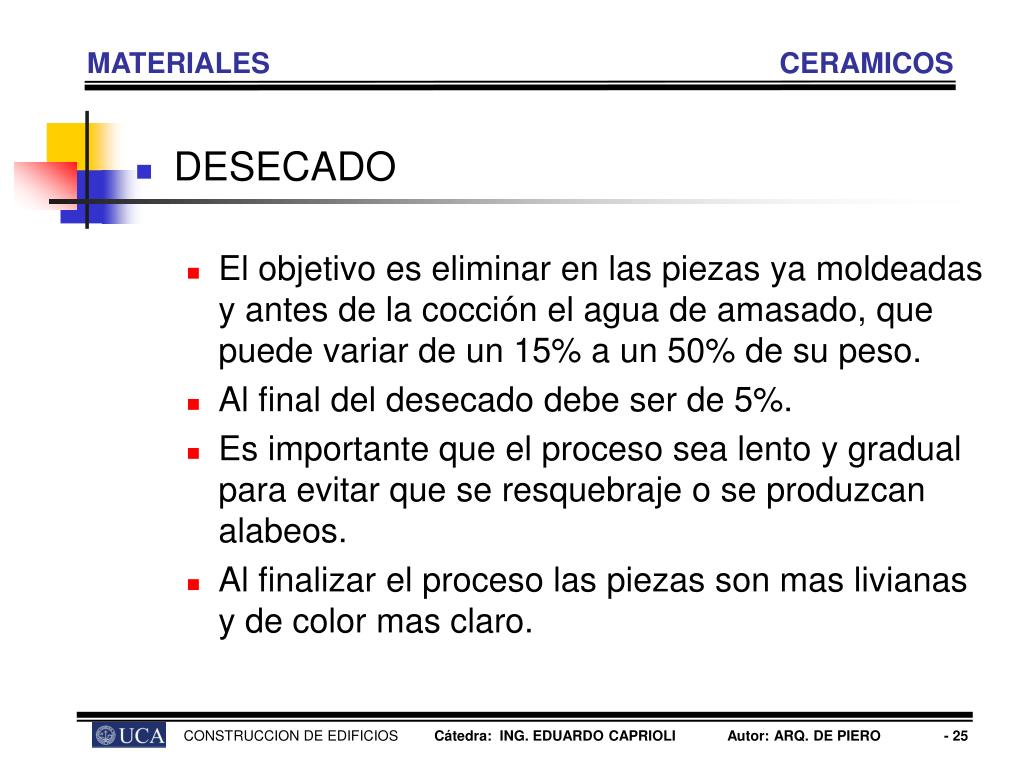

  25. MATERIALES CERAMICOS • DESECADO • El objetivo es eliminar en las piezas ya moldeadas y antes de la cocción el agua de amasado, que puede variar de un 15% a un 50% de su peso. • Al final del desecado debe ser de 5%. • Es importante que el proceso sea lento y gradual para evitar que se resquebraje o se produzcan alabeos. • Al finalizar el proceso las piezas son mas livianas y de color mas claro. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 25

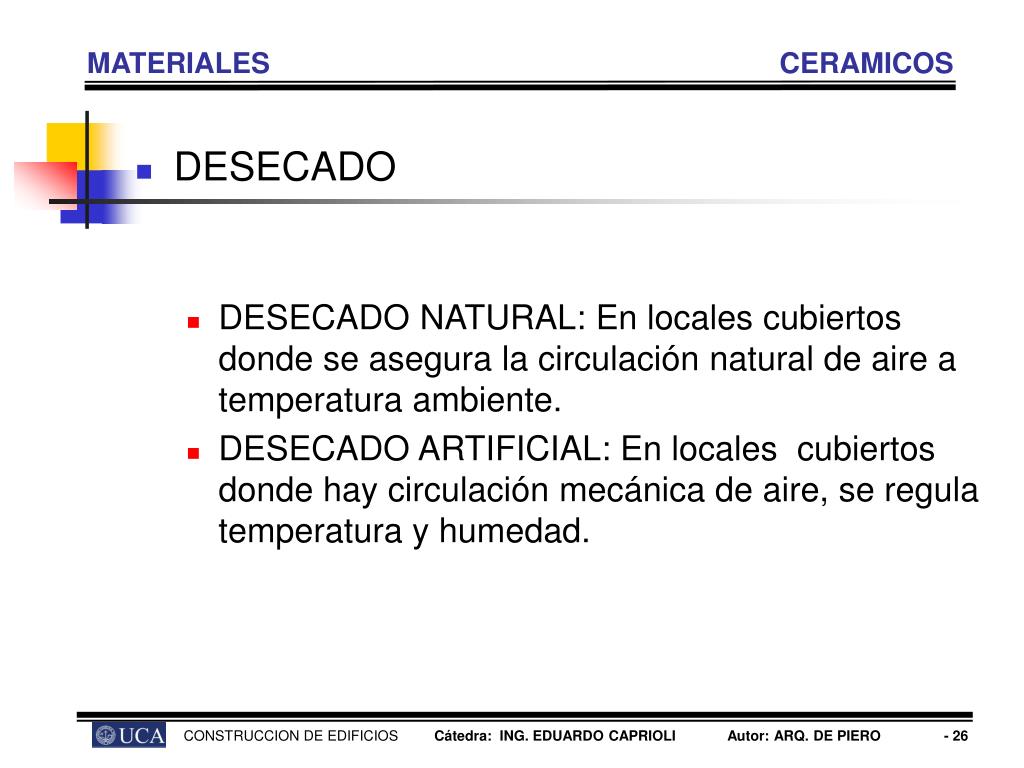

  26. MATERIALES CERAMICOS • DESECADO • DESECADO NATURAL: En locales cubiertos donde se asegura la circulación natural de aire a temperatura ambiente. • DESECADO ARTIFICIAL: En locales cubiertos donde hay circulación mecánica de aire, se regula temperatura y humedad. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 26

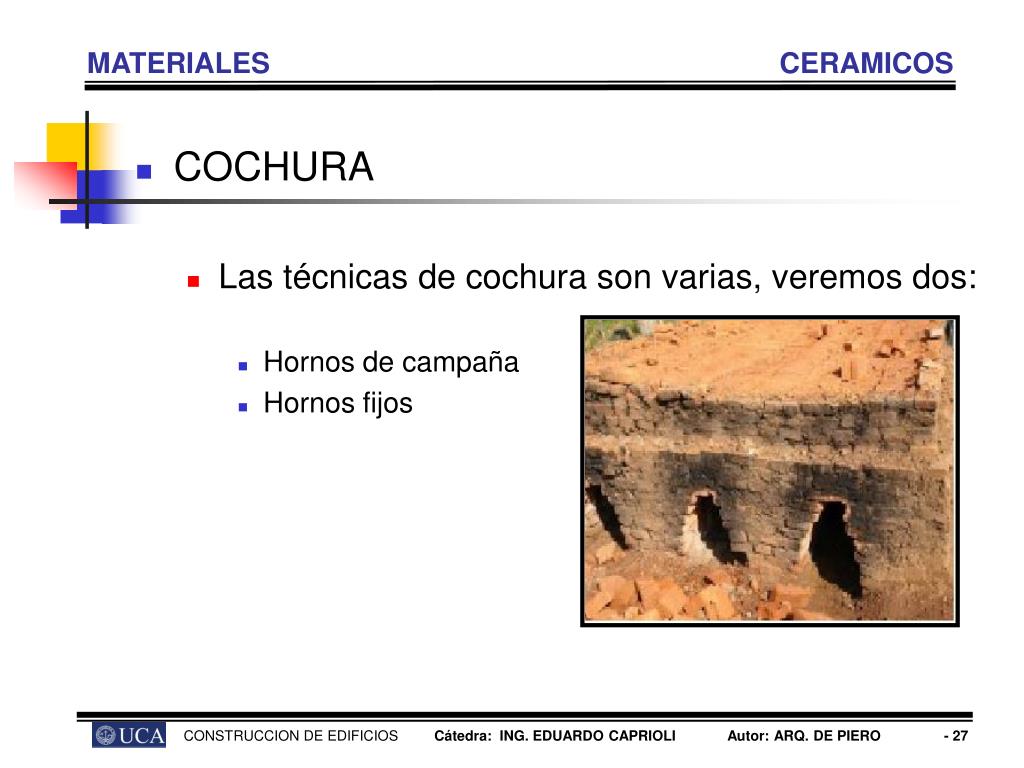

  27. MATERIALES CERAMICOS • COCHURA • Las técnicas de cochura son varias, veremos dos: • Hornos de campaña • Hornos fijos CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 27

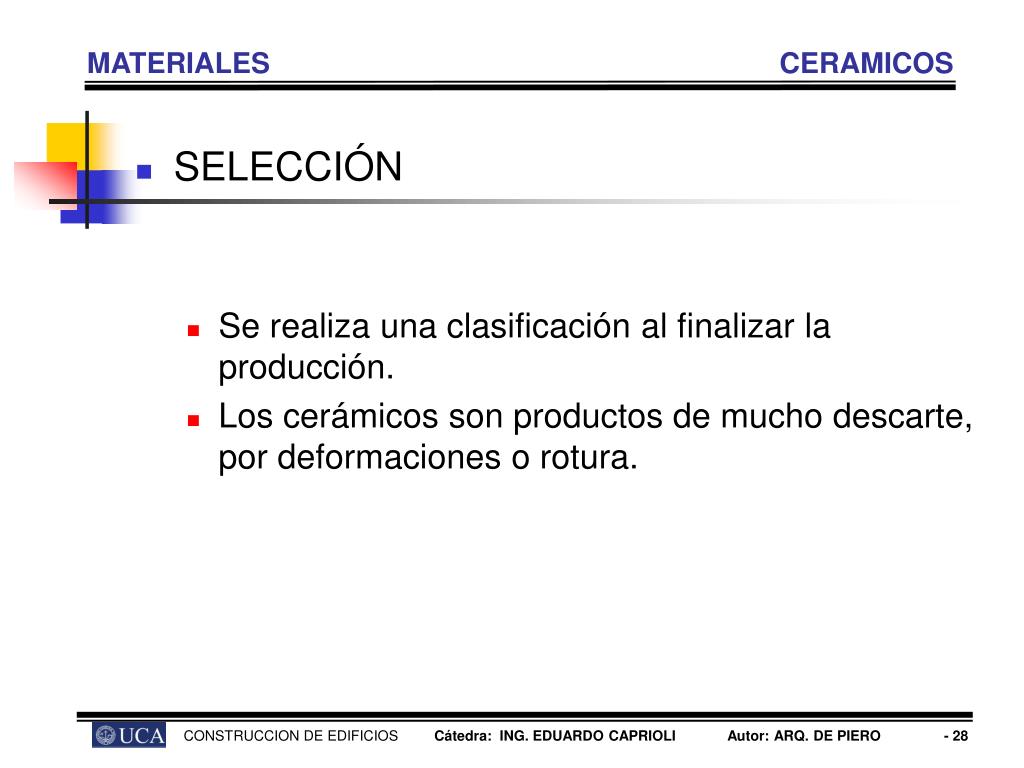

  28. MATERIALES CERAMICOS • SELECCIÓN • Se realiza una clasificación al finalizar la producción. • Los cerámicos son productos de mucho descarte, por deformaciones o rotura. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 28

  29. MATERIALES CERAMICOS • TERMINACIONES • Las cerámicas se pueden esmaltar o vitrificar. • El VITRIFICADO se realiza para recubrir el cerámico con una capa vítrea a fin de hacerlo impermeable a los líquidos. CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 29

  30. MATERIALES CERAMICOS • MATERIALES CERÁMICOS PARA LA CONSTRUCCIÓN • Ladrillos comunes • Ladrillos de maquina • Ladrillos huecos • Baldosas de azotea CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 30

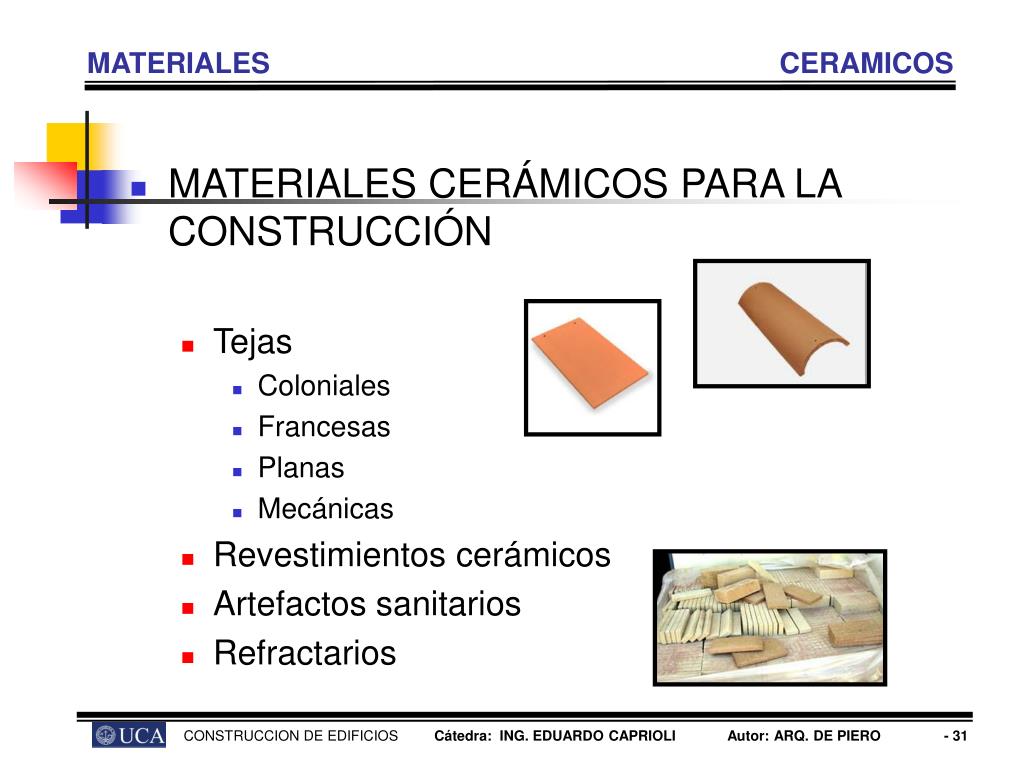

  31. MATERIALES CERAMICOS • MATERIALES CERÁMICOS PARA LA CONSTRUCCIÓN • Tejas • Coloniales • Francesas • Planas • Mecánicas • Revestimientos cerámicos • Artefactos sanitarios • Refractarios CONSTRUCCION DE EDIFICIOS Cátedra: ING. EDUARDO CAPRIOLI Autor: ARQ. DE PIERO - 31
