核断熱消磁冷凍機

　世界有数の最低温度と保持時間をもち、サイズもコンパクト。主に 2 次元 3 He の比熱および NMR 測定に使用中。. 核断熱消磁冷凍機. 核断熱消磁冷凍機 最低温度： 51 m K 保持時間： 2 weeks（ ≤ 200 m K ） 希釈冷凍機 部 無負荷時最低温度 ： 8 mK 　冷却力： 400 m W@100 mK 超伝導マグネット 部 最大磁場： 9 T. 比熱測定用試料セル 温度範囲： 0.1 ≤ T ≤ 80 mK 印加磁場： ≤ 1 T. NMR 測定用試料セル

jada
Download Presentation

核断熱消磁冷凍機

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

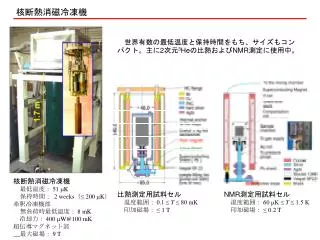

  1. 　世界有数の最低温度と保持時間をもち、サイズもコンパクト。主に2次元3Heの比熱およびNMR測定に使用中。　世界有数の最低温度と保持時間をもち、サイズもコンパクト。主に2次元3Heの比熱およびNMR測定に使用中。 核断熱消磁冷凍機 核断熱消磁冷凍機 最低温度： 51 mK 保持時間：2 weeks（≤ 200 mK） 希釈冷凍機部 無負荷時最低温度： 8 mK 　冷却力： 400 mW@100 mK 超伝導マグネット部 最大磁場： 9 T 比熱測定用試料セル 温度範囲： 0.1 ≤ T ≤ 80 mK 印加磁場：≤ 1 T NMR測定用試料セル 温度範囲： 60 mK ≤ T ≤ 1.5 K 印加磁場：≤ 0.2 T

  2. 無冷媒希釈冷凍機 　液体ヘリウム浴槽を使用せず、パルス管冷凍機で4 Kを発生して運転する新型の希釈冷凍機。国内導入第１号機。 　低温真空槽がないので、実験空間が広く、室温からの光学的・機械的アクセスが容易。ボタンを押すだけで１日半後に12 mKの極低温度が実現。 　量子液体・固体、低温電子物性など広い用途に使用予定。 Oxford Instruments社製DR200型（旧VeriCold社製） 最低温度： 12 mK 　冷却力： 200 mW@100 mK 冷却時間：35 h（室温から最低温度まで) 全自動運転

  3. rf-shielded box DR elevation system Air spring/damper 3He-4He dilution refrigerator (DR) STM chamber Superconducting magnet He flow Sample transfer Floor level Precooling chamber Sample/tip preparation and characterization UHV chamber 超低温・走査トンネル顕微鏡（ULT-STM） 　希釈冷凍機温度で作動し、試料表面を処理・評価できる超高真空チャンバーを有する世界で唯一のSTM装置。 　主にグラフェン、異方的超伝導、超薄膜超伝導の走査トンネル分光（STS）測定に使用中。 試料表面処理・評価 アルゴンイオンスパッタ 試料加熱： 1500℃ (抵抗加熱), 800℃ (間接加熱) 電子ビーム蒸着装置 低速電子線回折装置（LEED） 低温劈開機構 試料予冷温度： 7 K STM/STS部 動作温度： 30 mK ≤ T ≤ 300 K 最大磁場： 6 T（13 Tに改造中） 超高真空環境： ≤ 1×10-8 Pa 磁場掃引中で原子分解能有

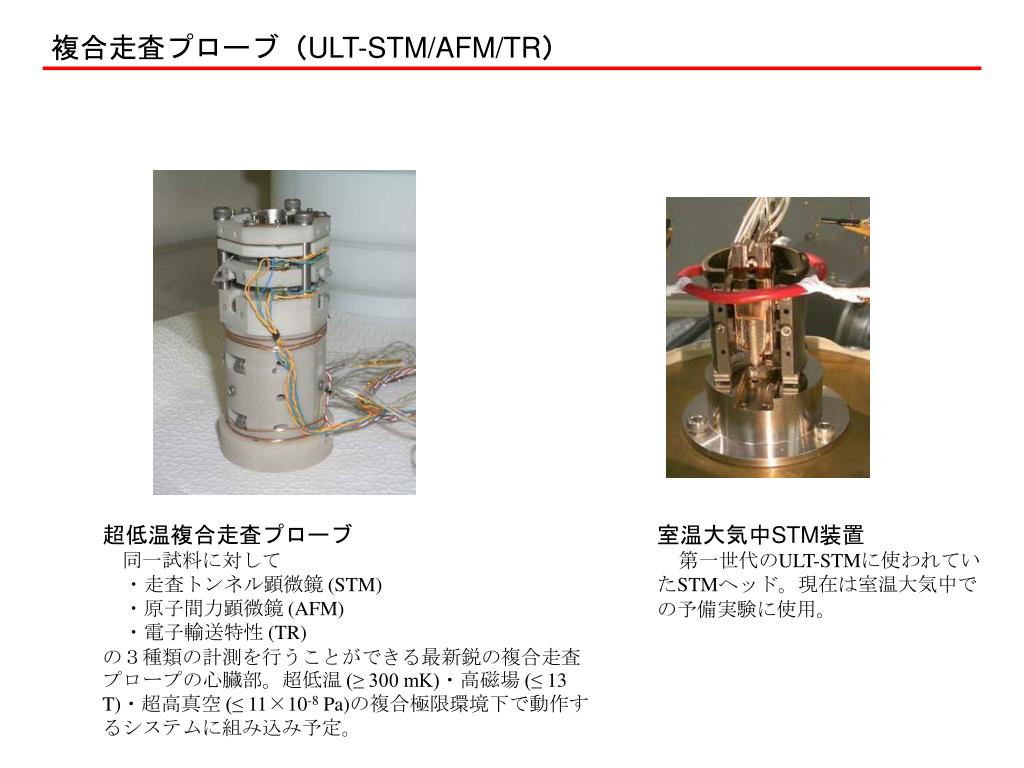

  4. 複合走査プローブ（ULT-STM/AFM/TR） 超低温複合走査プローブ 　同一試料に対して ・走査トンネル顕微鏡 (STM) ・原子間力顕微鏡(AFM) ・電子輸送特性 (TR) の３種類の計測を行うことができる最新鋭の複合走査プロープの心臓部。超低温 (≥ 300 mK)・高磁場 (≤ 13 T)・超高真空 (≤ 11×10-8 Pa)の複合極限環境下で動作するシステムに組み込み予定。 室温大気中STM装置 第一世代のULT-STMに使われていたSTMヘッド。現在は室温大気中での予備実験に使用。

  5. 表面微細加工装置 マスクアライナー 　ミカサ社製MA-20型 (フォトリソグラフィー用) デジタル光学顕微鏡 　キーエンス社製VN-2450型 (3000倍) 右隣はニコン社製実体顕微鏡 スピンコーター ミカサ社製MS-A100型 簡易クリーンブース Class 2000

  6. 製膜装置 ３ゾーン電気炉 真空度：≤ 1×10-4 Pa 最高温度： 1500℃ 均熱帯長さ： 40 cm 超高真空蒸着装置 真空度：≤ 1×10-6 Pa 電子ビーム蒸着源 ×２ 抵抗加熱蒸着源 ×２
