第六章 Auto CAD 基础

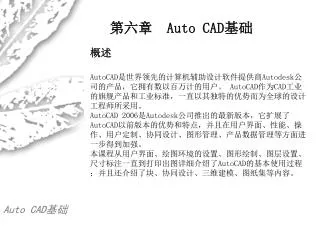

1. 第六章 Auto CAD基础 概述 AutoCAD是世界领先的计算机辅助设计软件提供商Autodesk公司的产品，它拥有数以百万计的用户。 AutoCAD作为CAD工业的旗舰产品和工业标准，一直以其独特的优势而为全球的设计工程师所采用。 AutoCAD 2006是Autodesk公司推出的最新版本，它扩展了AutoCAD以前版本的优势和特点，并且在用户界面、性能、操作、用户定制、协同设计、图形管理、产品数据管理等方面进一步得到加强。 本课程从用户界面、绘图环境的设置、图形绘制、图层设置、尺寸标注一直到打印出图详细介绍了AutoCAD的基本使用过程；并且还介绍了块、协同设计、三维建模、图纸集等内容。 Auto CAD基础

2. 何谓CAD CAD的含义： 计算机辅助设计 (Computer Aided Design) CAD并不是指CAD软件，更不是指AutoCAD，而泛指一种使用计算机进行辅助设计的技术 常用的CAD软件 机械类：UG、Pro/E、 Inventor、 MDT、 Solidworks、SolidEdge、Auto CAD等。 建筑类：Revit、ADT、ABD、天正、中望、园方、 Auto CAD等。 AutoCAD的功用 一般意义上讲，AutoCAD是一个用于工程设计的软件 广泛应用于机械、电子、土木、建筑、航空、航天、轻工、纺织等专业 业界应用最广泛，功能最强大的通用型辅助设计绘图软件 主要用于二维绘图，也具备有限的三维建模能力 Auto CAD基础

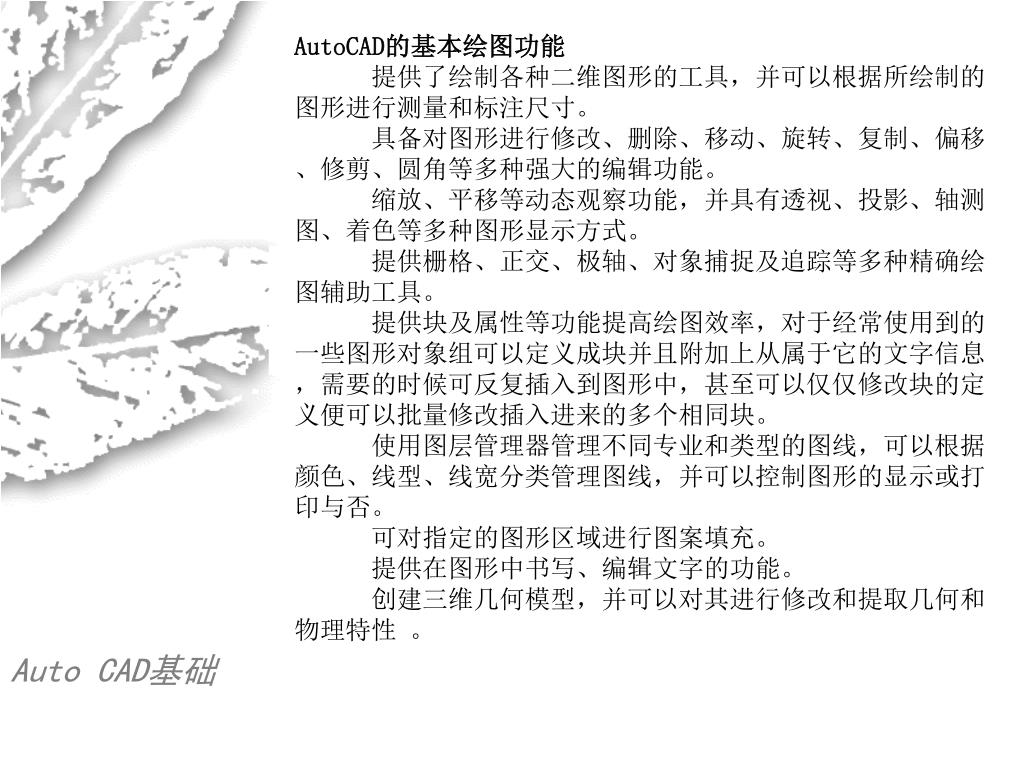

3. AutoCAD的基本绘图功能 提供了绘制各种二维图形的工具，并可以根据所绘制的图形进行测量和标注尺寸。 具备对图形进行修改、删除、移动、旋转、复制、偏移、修剪、圆角等多种强大的编辑功能。 缩放、平移等动态观察功能，并具有透视、投影、轴测图、着色等多种图形显示方式。 提供栅格、正交、极轴、对象捕捉及追踪等多种精确绘图辅助工具。 提供块及属性等功能提高绘图效率，对于经常使用到的一些图形对象组可以定义成块并且附加上从属于它的文字信息，需要的时候可反复插入到图形中，甚至可以仅仅修改块的定义便可以批量修改插入进来的多个相同块。 使用图层管理器管理不同专业和类型的图线，可以根据颜色、线型、线宽分类管理图线，并可以控制图形的显示或打印与否。 可对指定的图形区域进行图案填充。 提供在图形中书写、编辑文字的功能。 创建三维几何模型，并可以对其进行修改和提取几何和物理特性 。 Auto CAD基础

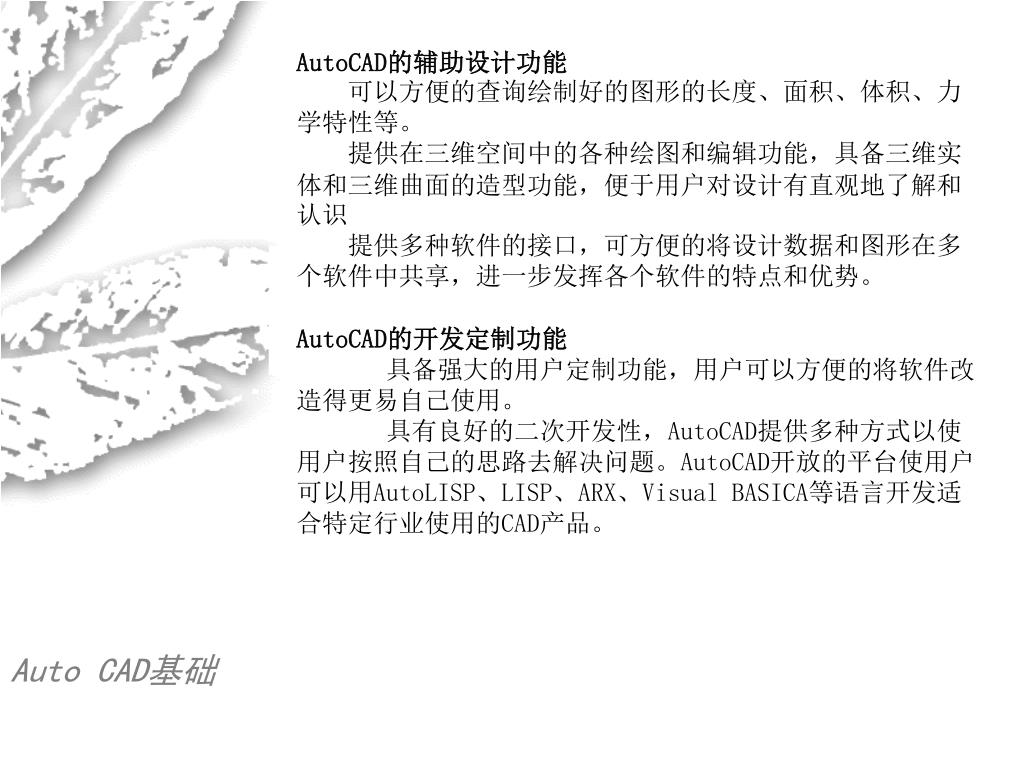

4. AutoCAD的辅助设计功能 可以方便的查询绘制好的图形的长度、面积、体积、力学特性等。 提供在三维空间中的各种绘图和编辑功能，具备三维实体和三维曲面的造型功能，便于用户对设计有直观地了解和认识 提供多种软件的接口，可方便的将设计数据和图形在多个软件中共享，进一步发挥各个软件的特点和优势。 AutoCAD的开发定制功能 具备强大的用户定制功能，用户可以方便的将软件改造得更易自己使用。 具有良好的二次开发性，AutoCAD提供多种方式以使用户按照自己的思路去解决问题。AutoCAD开放的平台使用户可以用AutoLISP、LISP、ARX、Visual BASICA等语言开发适合特定行业使用的CAD产品。 Auto CAD基础

5. 为充分体现软件的易学易用的特点，新界面增加了工具选项板、状态栏托盘图标、联机设计中心等功能。工具选项板可以更加方便的使用标准或用户创建的专业图库中的图形块以及国家标准的填充图案，状态栏托盘图标可以说是最具革命性的功能，它提供了对通信、外部参照、CAD标准、数字签名的即时气泡通知支持，是AutoCAD 协同设计理念的最有力地工具。联机设计中心将互联网上无穷尽的设计资源方便的为用户所用。 AutoCAD的工作界面和作用 ▲ 下拉菜单栏 ▲ 标准工具栏 ▲ 对象特性工具栏 ▲ 绘图/编辑工具栏 ▲ 绘图区域（绘图区域的缩放） ▲ 模型/布局选项卡和UCS图标 ▲ 命令提示窗口（命令行） ▲ 状态栏 ▲ 工具选项板 ▲ 状态栏托盘图标 ▲ 图纸集管理器 Auto CAD基础

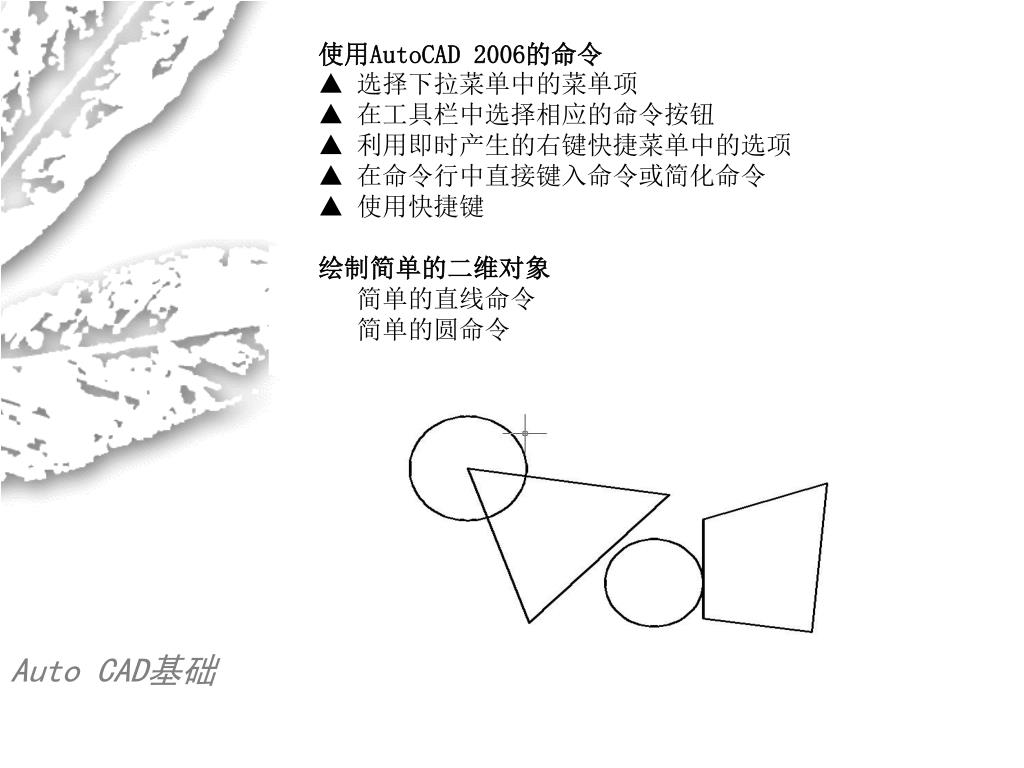

6. 使用AutoCAD 2006的命令 ▲ 选择下拉菜单中的菜单项 ▲ 在工具栏中选择相应的命令按钮 ▲ 利用即时产生的右键快捷菜单中的选项 ▲ 在命令行中直接键入命令或简化命令 ▲ 使用快捷键 绘制简单的二维对象 简单的直线命令 简单的圆命令 Auto CAD基础

7. 简单的控制显示方法 计算机显示屏幕的大小是有限的，也就是说我们的绘图区域受到计算机硬件的限制，AutoCAD为我们提供的显示命令可以让我们平移和缩放图形，这样在绘制细节图纸的时候，我们就可以看得很清楚了，另外也可以方便的浏览全图。 ZOOM命令 鼠标滚轮（可在任何状态下使用，推荐） 调用AutoCAD 2006软件的帮助系统 下拉菜单和命令行激活帮助 直接按下键盘上的功能键F1激活在线帮助窗口 首先激活需要获取帮助的命令，在此状态下直接单击功能键F1可以直接调阅该命令的帮助 信息选项板可以实时指导命令的使用方法步骤 对话框右上方的“?”按钮，可以方便的了解对话框选项的含义 软件的新功能专题研习，开发人员的帮助 Auto CAD基础

8. 设置绘图环境 设置绘图单位及绘图区域 设置图形单位 设置图形区域 将设置好的图形保存为样板图 将图形保存为样板图 使用样板图新建图形 理解AutoCAD使用的坐标概念 笛卡尔（直角）坐标系和极坐标系 世界坐标系和用户坐标系 绝对坐标和相对坐标 输入坐标的方式 命令提示窗口输入绝对或相对坐标 鼠标直接拾取绘图区域点 直接距离输入（配合极轴、追踪和正交工具使用） 动态输入 Auto CAD基础

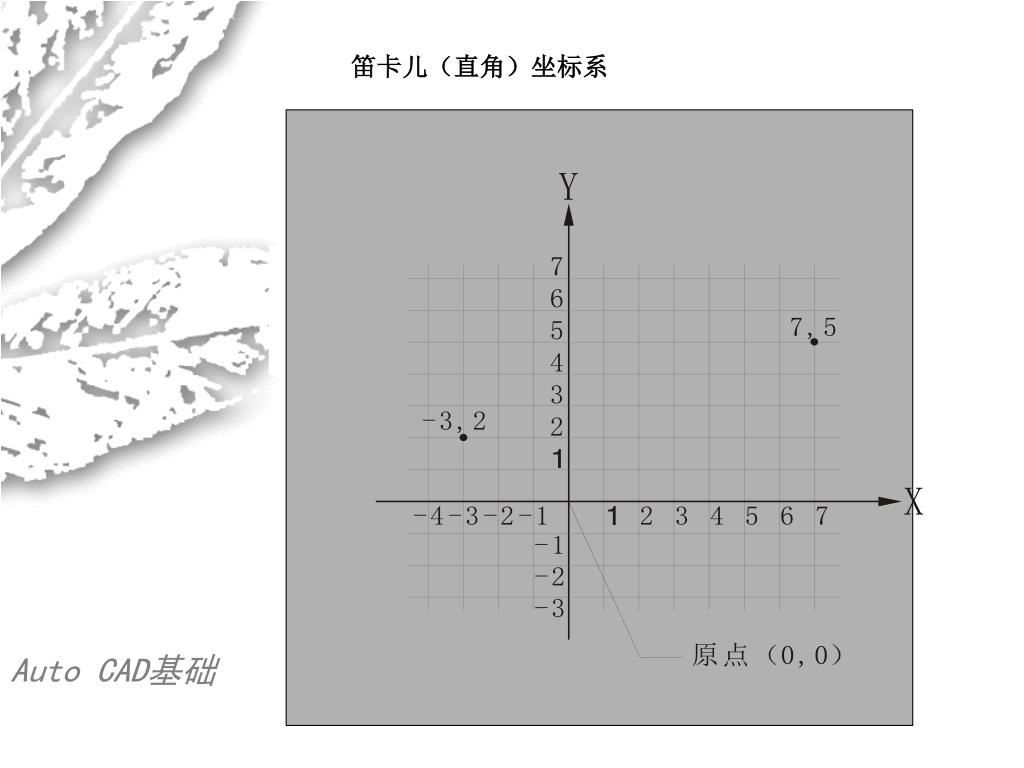

9. 笛卡儿（直角）坐标系 Auto CAD基础

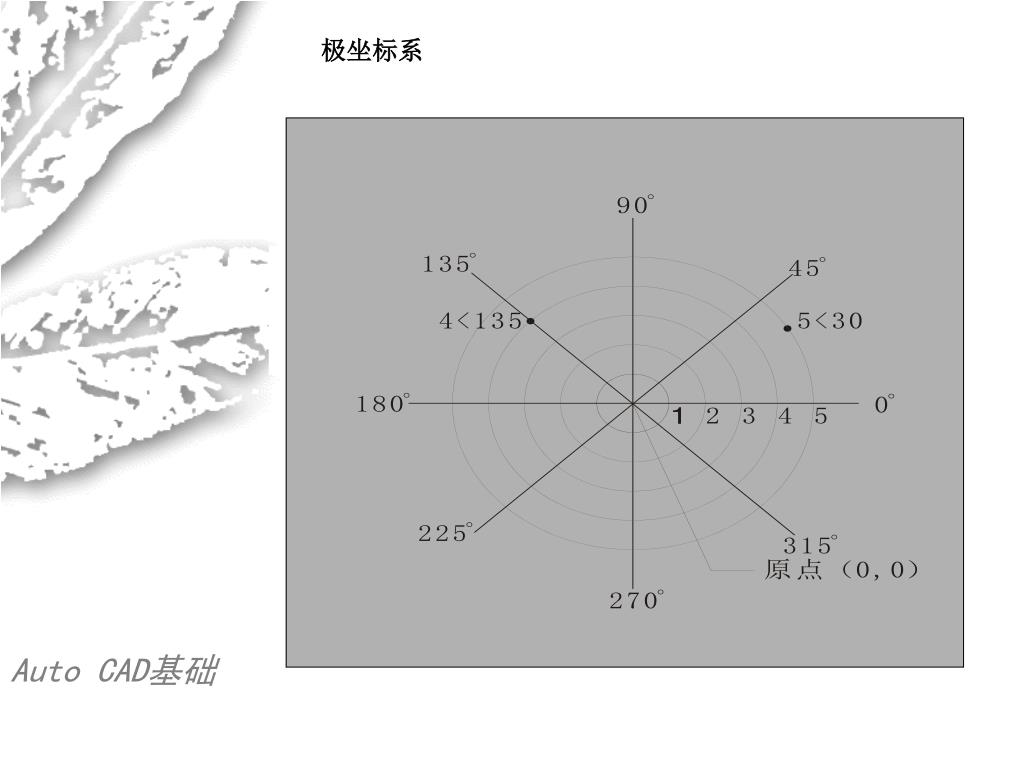

10. 极坐标系 Auto CAD基础

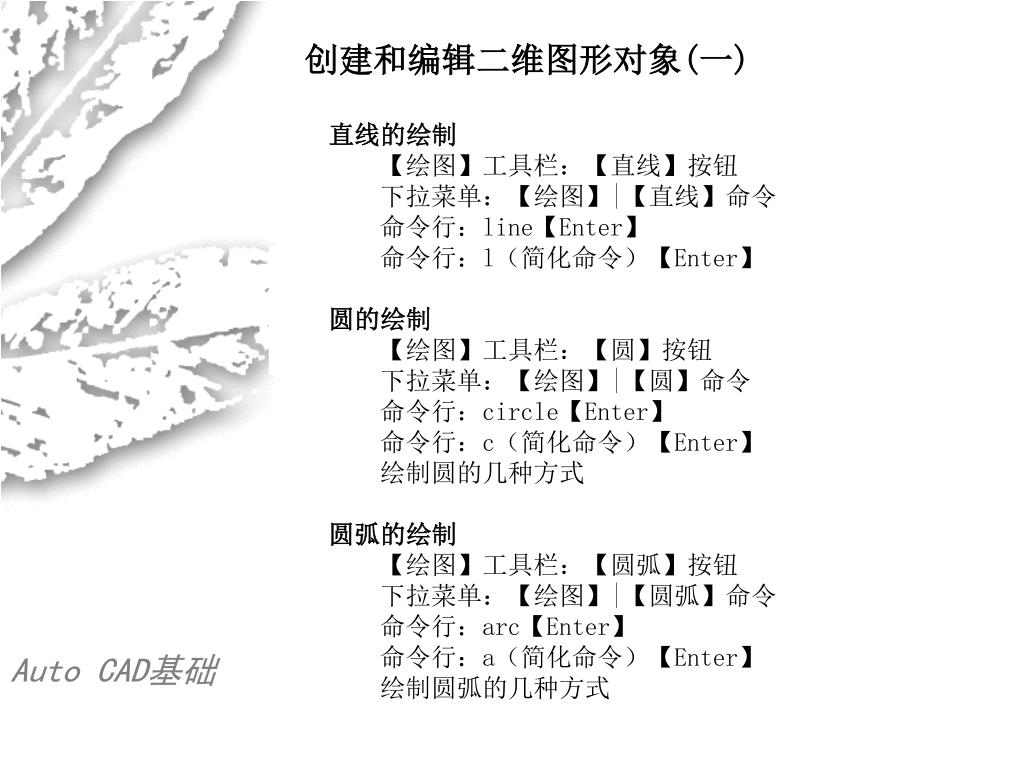

11. 创建和编辑二维图形对象(一) 直线的绘制 【绘图】工具栏：【直线】按钮 下拉菜单：【绘图】|【直线】命令 命令行：line【Enter】 命令行：l（简化命令）【Enter】 圆的绘制 【绘图】工具栏：【圆】按钮 下拉菜单：【绘图】|【圆】命令 命令行：circle【Enter】 命令行：c（简化命令）【Enter】 绘制圆的几种方式 圆弧的绘制 【绘图】工具栏：【圆弧】按钮 下拉菜单：【绘图】|【圆弧】命令 命令行：arc【Enter】 命令行：a（简化命令）【Enter】 绘制圆弧的几种方式 Auto CAD基础

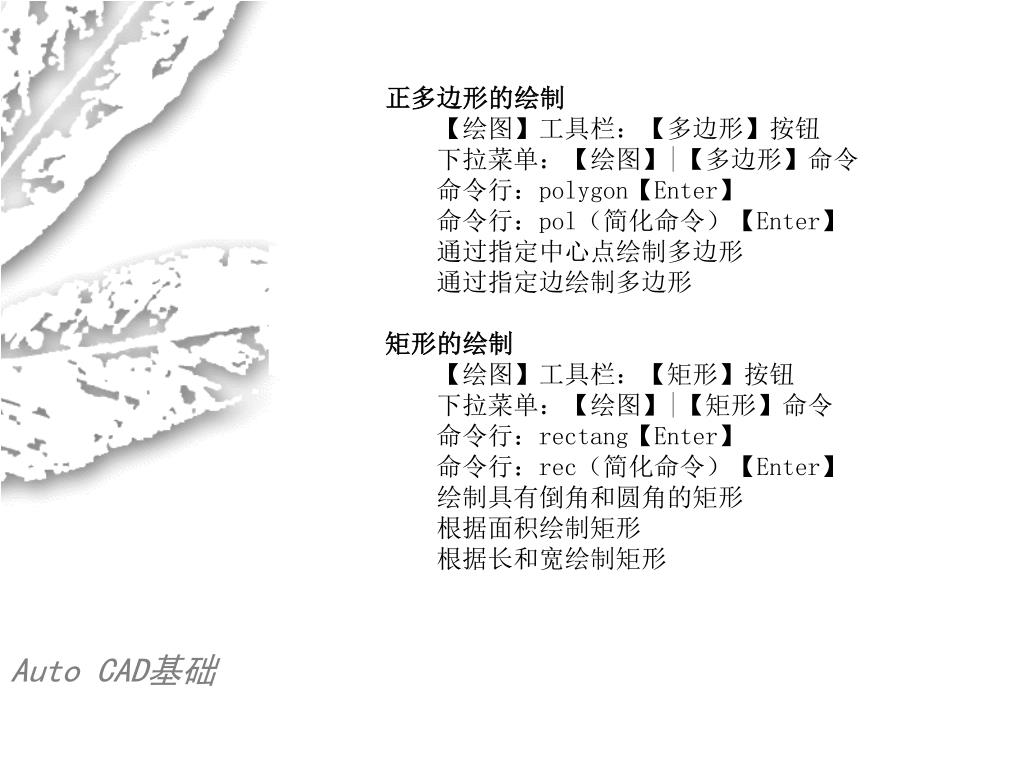

12. 正多边形的绘制 【绘图】工具栏：【多边形】按钮 下拉菜单：【绘图】|【多边形】命令 命令行：polygon【Enter】 命令行：pol（简化命令）【Enter】 通过指定中心点绘制多边形 通过指定边绘制多边形 矩形的绘制 【绘图】工具栏：【矩形】按钮 下拉菜单：【绘图】|【矩形】命令 命令行：rectang【Enter】 命令行：rec（简化命令）【Enter】 绘制具有倒角和圆角的矩形 根据面积绘制矩形 根据长和宽绘制矩形 Auto CAD基础

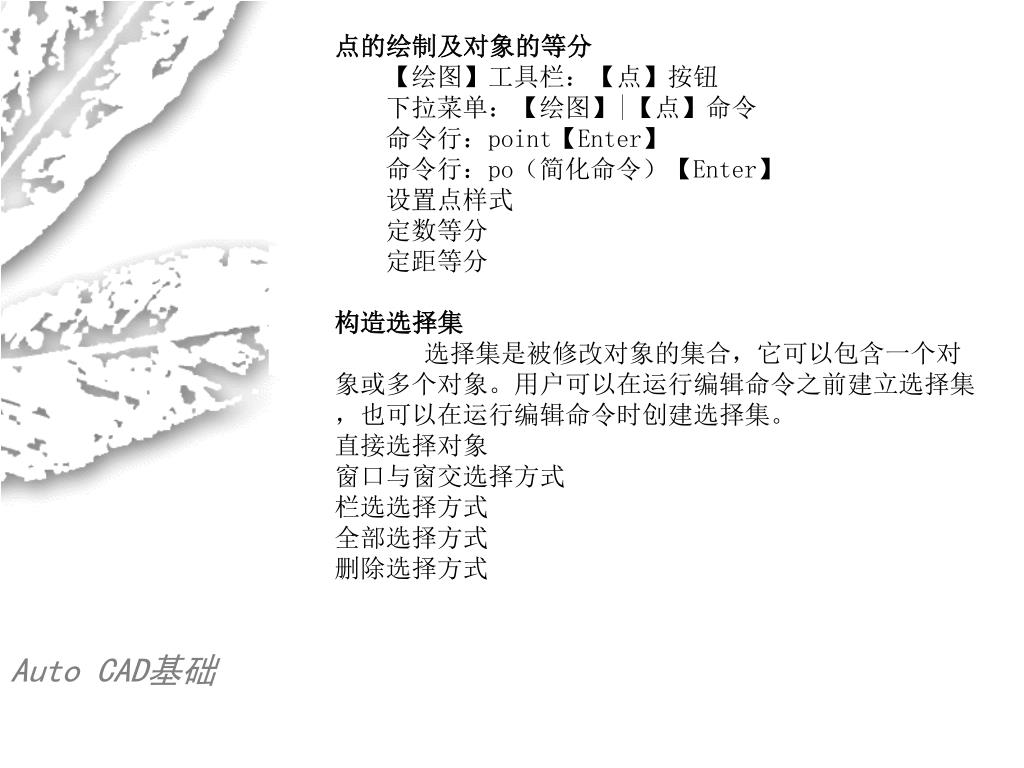

13. 点的绘制及对象的等分 【绘图】工具栏：【点】按钮 下拉菜单：【绘图】|【点】命令 命令行：point【Enter】 命令行：po（简化命令）【Enter】 设置点样式 定数等分 定距等分 构造选择集 选择集是被修改对象的集合，它可以包含一个对象或多个对象。用户可以在运行编辑命令之前建立选择集，也可以在运行编辑命令时创建选择集。 直接选择对象 窗口与窗交选择方式 栏选选择方式 全部选择方式 删除选择方式 Auto CAD基础

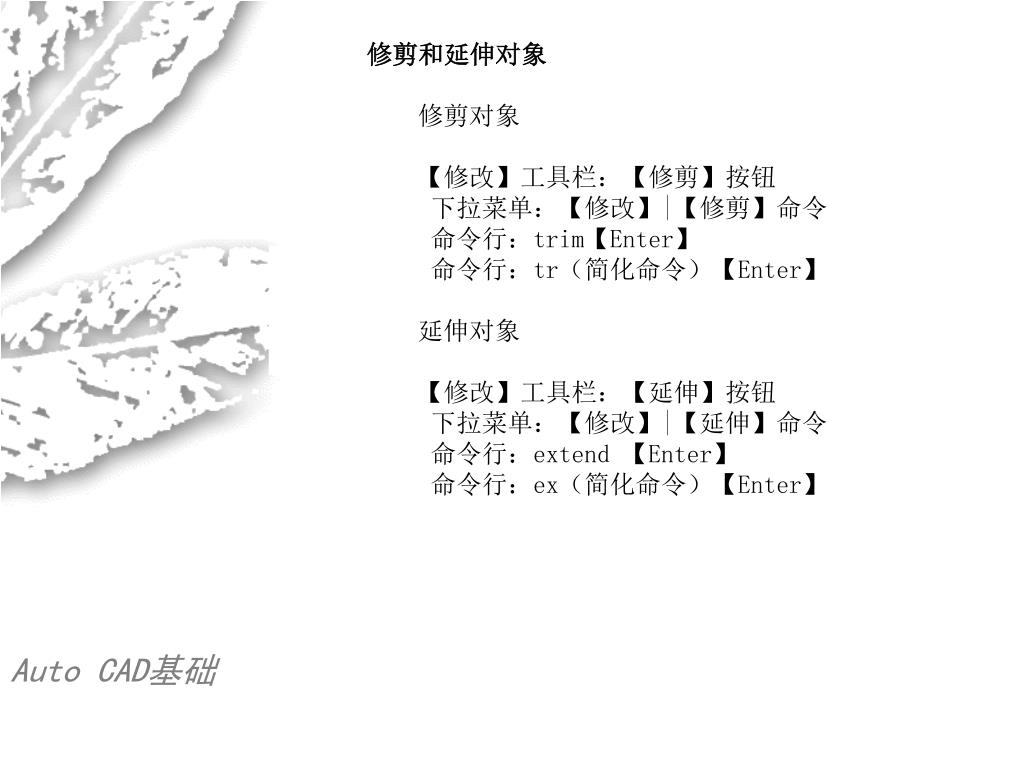

14. 修剪和延伸对象 修剪对象 【修改】工具栏：【修剪】按钮 下拉菜单：【修改】|【修剪】命令 命令行：trim【Enter】 命令行：tr（简化命令）【Enter】 延伸对象 【修改】工具栏：【延伸】按钮 下拉菜单：【修改】|【延伸】命令 命令行：extend 【Enter】 命令行：ex（简化命令）【Enter】 Auto CAD基础

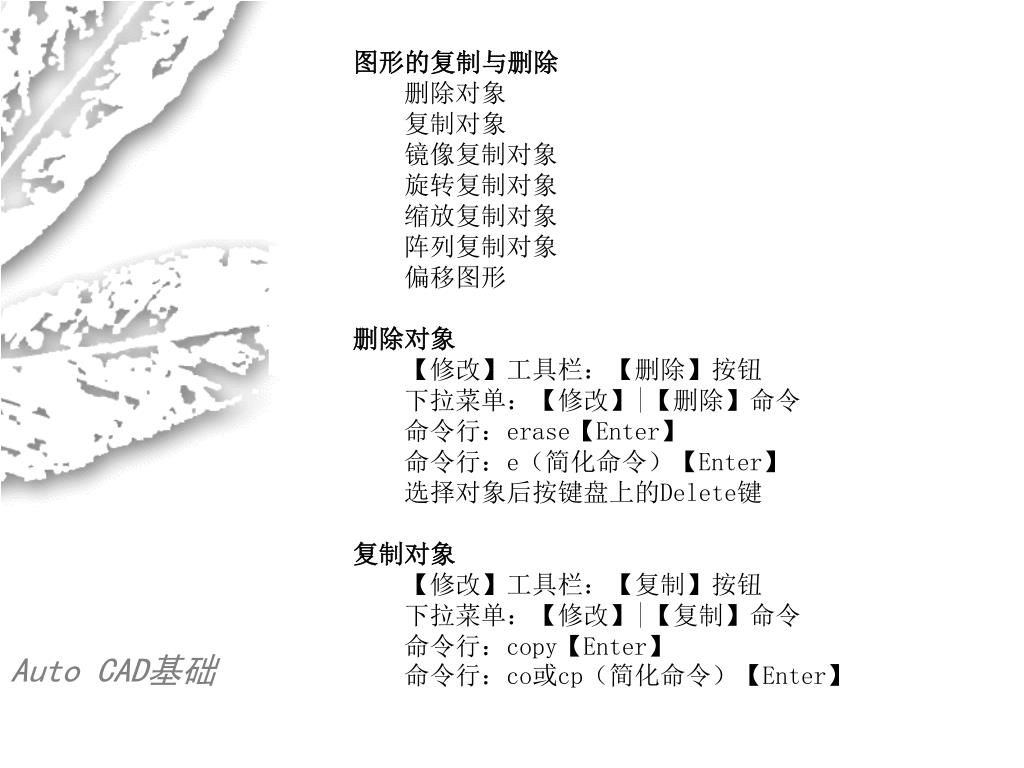

15. 图形的复制与删除 删除对象 复制对象 镜像复制对象 旋转复制对象 缩放复制对象 阵列复制对象 偏移图形 删除对象 【修改】工具栏：【删除】按钮 下拉菜单：【修改】|【删除】命令 命令行：erase【Enter】 命令行：e（简化命令）【Enter】 选择对象后按键盘上的Delete键 复制对象 【修改】工具栏：【复制】按钮 下拉菜单：【修改】|【复制】命令 命令行：copy【Enter】 命令行：co或cp（简化命令）【Enter】 Auto CAD基础

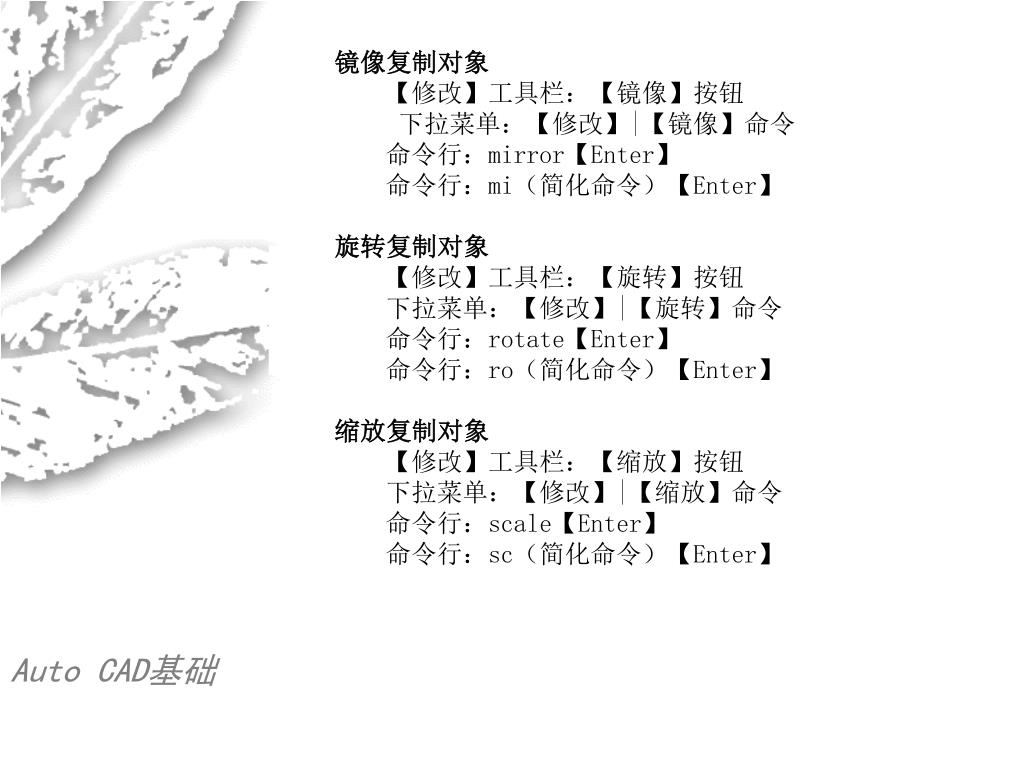

16. 镜像复制对象 【修改】工具栏：【镜像】按钮 下拉菜单：【修改】|【镜像】命令 命令行：mirror【Enter】 命令行：mi（简化命令）【Enter】 旋转复制对象 【修改】工具栏：【旋转】按钮 下拉菜单：【修改】|【旋转】命令 命令行：rotate【Enter】 命令行：ro（简化命令）【Enter】 缩放复制对象 【修改】工具栏：【缩放】按钮 下拉菜单：【修改】|【缩放】命令 命令行：scale【Enter】 命令行：sc（简化命令）【Enter】 Auto CAD基础

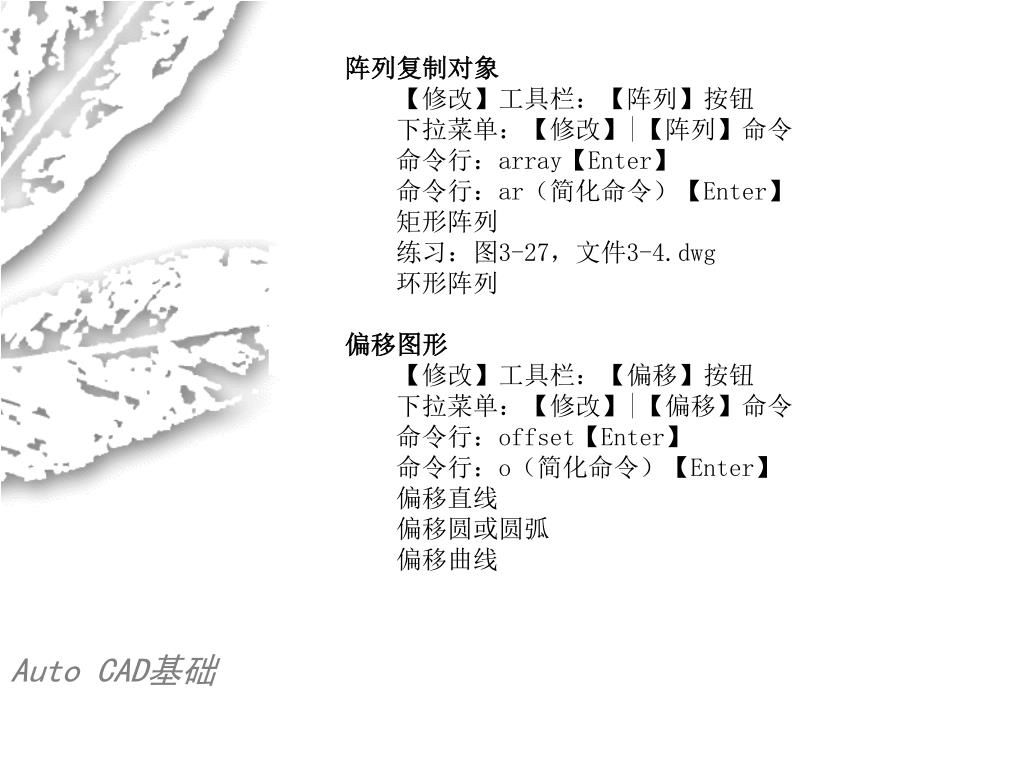

17. 阵列复制对象 【修改】工具栏：【阵列】按钮 下拉菜单：【修改】|【阵列】命令 命令行：array【Enter】 命令行：ar（简化命令）【Enter】 矩形阵列 练习：图3-27，文件3-4.dwg 环形阵列 偏移图形 【修改】工具栏：【偏移】按钮 下拉菜单：【修改】|【偏移】命令 命令行：offset【Enter】 命令行：o（简化命令）【Enter】 偏移直线 偏移圆或圆弧 偏移曲线 Auto CAD基础

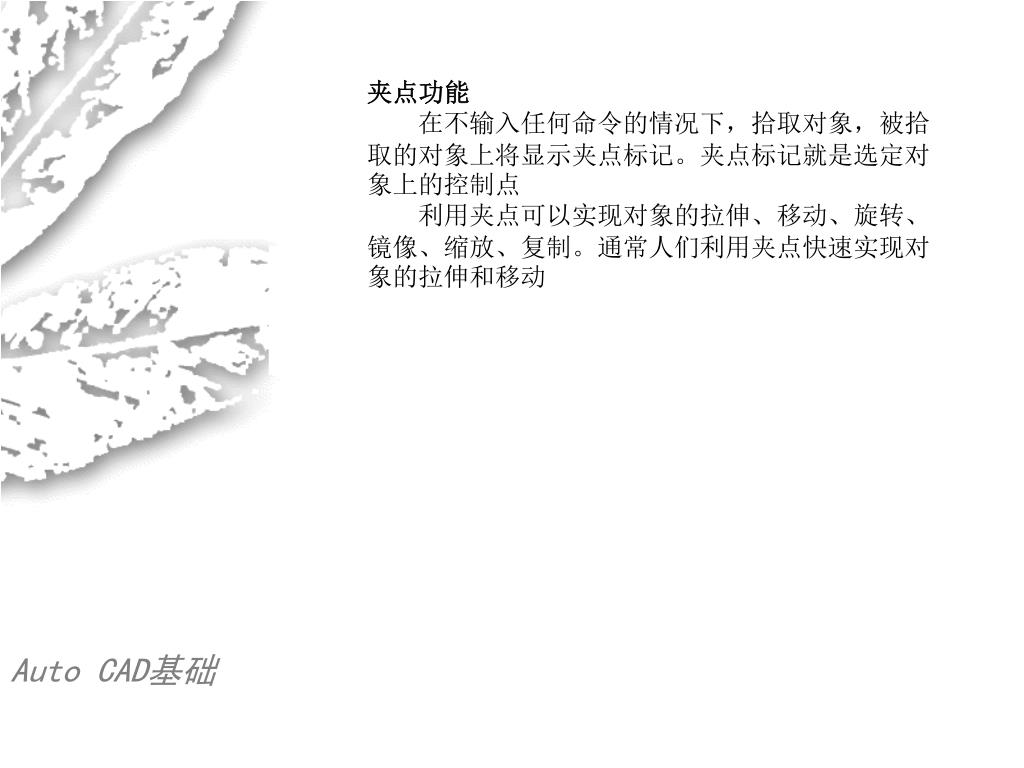

18. 夹点功能 在不输入任何命令的情况下，拾取对象，被拾取的对象上将显示夹点标记。夹点标记就是选定对象上的控制点 利用夹点可以实现对象的拉伸、移动、旋转、镜像、缩放、复制。通常人们利用夹点快速实现对象的拉伸和移动 Auto CAD基础

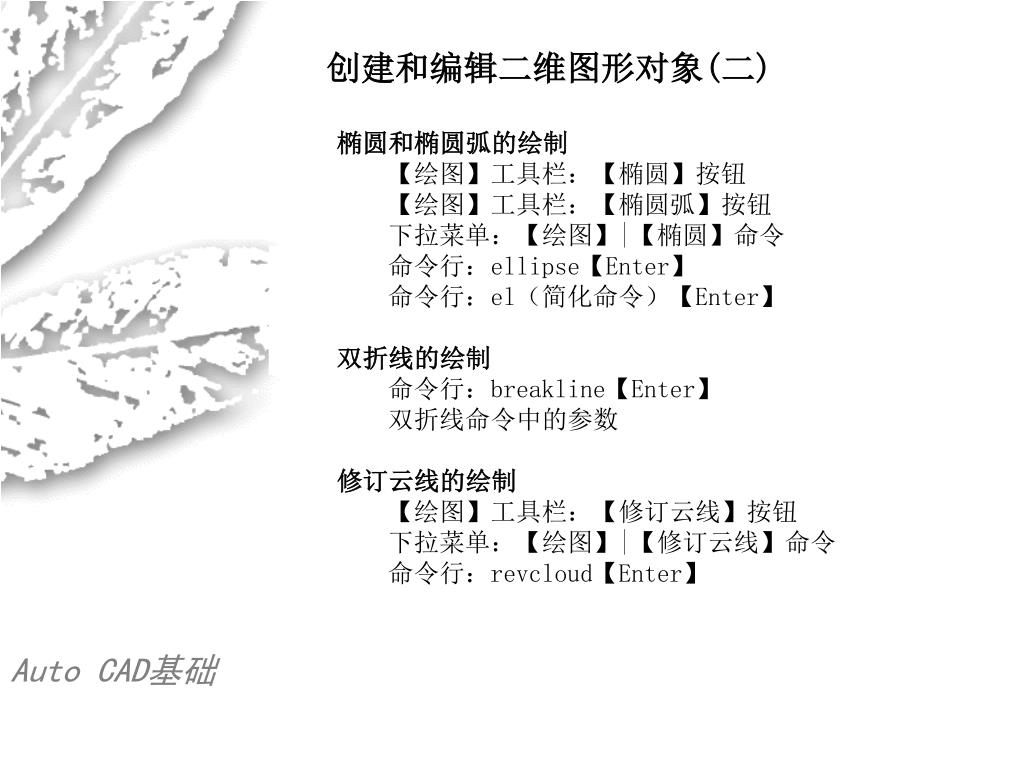

19. 创建和编辑二维图形对象(二) 椭圆和椭圆弧的绘制 【绘图】工具栏：【椭圆】按钮 【绘图】工具栏：【椭圆弧】按钮 下拉菜单：【绘图】|【椭圆】命令 命令行：ellipse【Enter】 命令行：el（简化命令）【Enter】 双折线的绘制 命令行：breakline【Enter】 双折线命令中的参数 修订云线的绘制 【绘图】工具栏：【修订云线】按钮 下拉菜单：【绘图】|【修订云线】命令 命令行：revcloud【Enter】 Auto CAD基础

20. 改变图形的位置和大小 移动命令 【修改】工具栏：【移动】按钮 下拉菜单：【修改】|【移动】命令 命令行：move【Enter】 命令行：m（简化命令）【Enter】 对齐命令 下拉菜单：【修改】|【三维操作】|【对齐】命令 命令行：align【Enter】 拉伸命令 【修改】工具栏：【拉伸】按钮 下拉菜单：【修改】|【拉伸】命令 命令行：stretch【Enter】 命令行：s（简化命令）【Enter】 Auto CAD基础

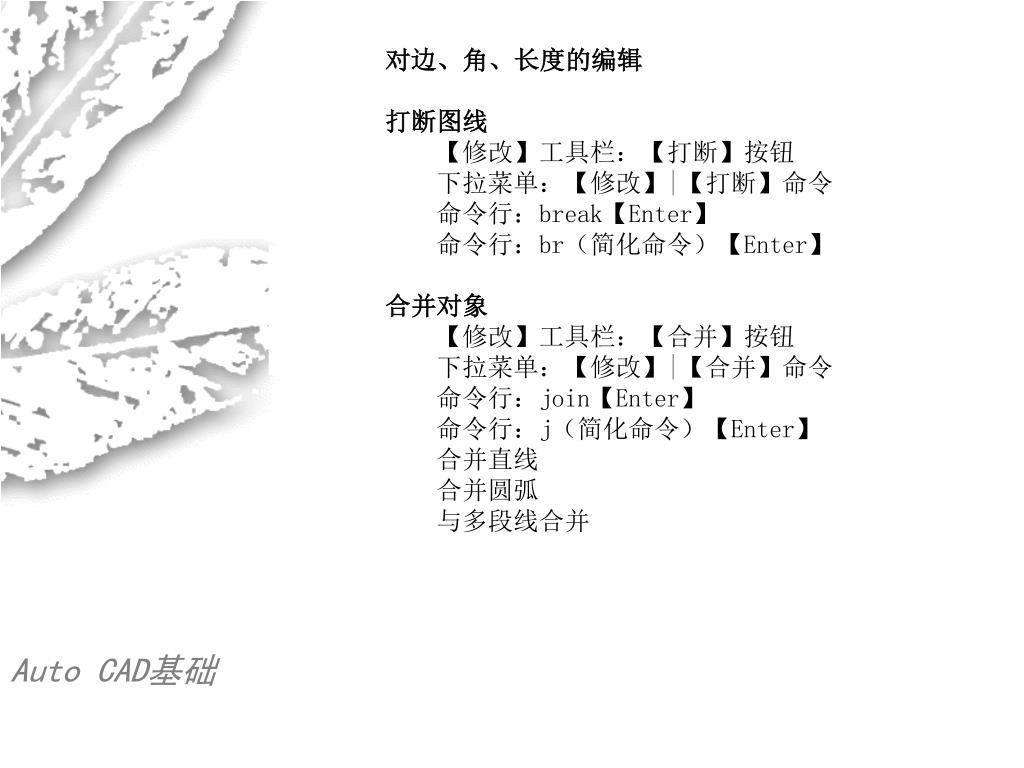

21. 对边、角、长度的编辑 打断图线 【修改】工具栏：【打断】按钮 下拉菜单：【修改】|【打断】命令 命令行：break【Enter】 命令行：br（简化命令）【Enter】 合并对象 【修改】工具栏：【合并】按钮 下拉菜单：【修改】|【合并】命令 命令行：join【Enter】 命令行：j（简化命令）【Enter】 合并直线 合并圆弧 与多段线合并 Auto CAD基础

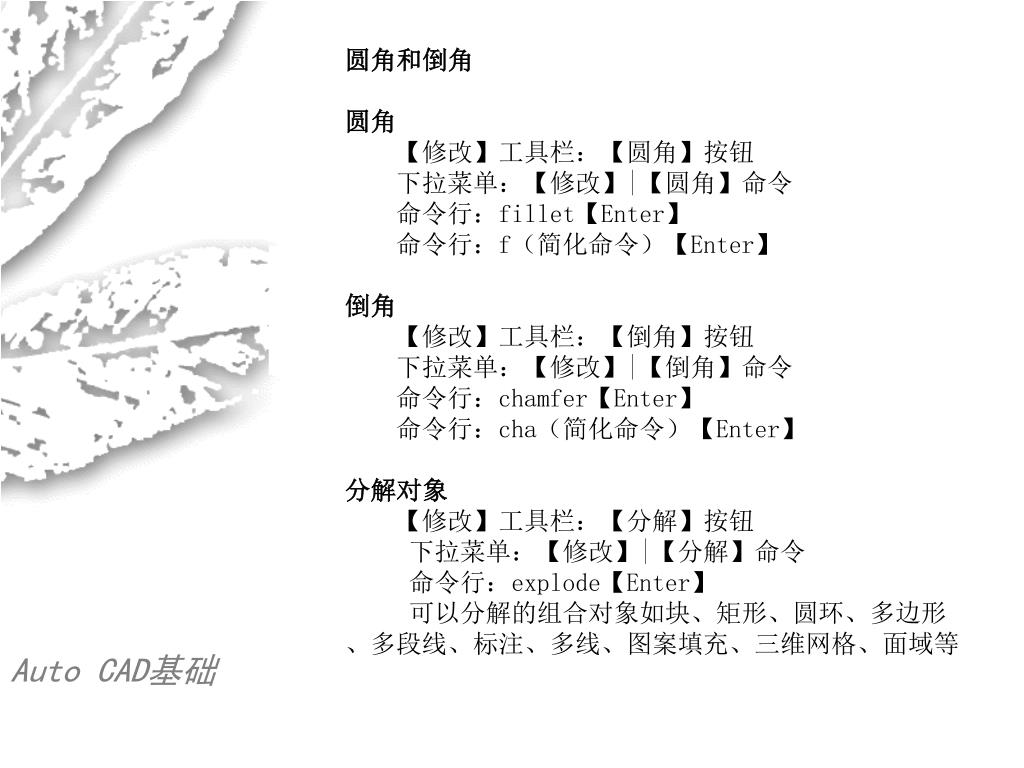

22. 圆角和倒角 圆角 【修改】工具栏：【圆角】按钮 下拉菜单：【修改】|【圆角】命令 命令行：fillet【Enter】 命令行：f（简化命令）【Enter】 倒角 【修改】工具栏：【倒角】按钮 下拉菜单：【修改】|【倒角】命令 命令行：chamfer【Enter】 命令行：cha（简化命令）【Enter】 分解对象 【修改】工具栏：【分解】按钮 下拉菜单：【修改】|【分解】命令 命令行：explode【Enter】 可以分解的组合对象如块、矩形、圆环、多边形、多段线、标注、多线、图案填充、三维网格、面域等 Auto CAD基础

23. 多段线的绘制与编辑 多段线的绘制 【绘图】工具栏：【多段线】按钮 下拉菜单：【绘图】|【多段线】命令 命令行：pline【Enter】 命令行：pl（简化命令）【Enter】 创建包含直线段的多段线 创建具有宽度的多段线 创建直线和圆弧组合的多段线 多段线的编辑 【修改II】工具栏：【多段线编辑】按钮 下拉菜单：【修改】|【对象】|【多段线】 命令行： pedit【Enter】 命令行：pe（简化命令）【Enter】 Auto CAD基础

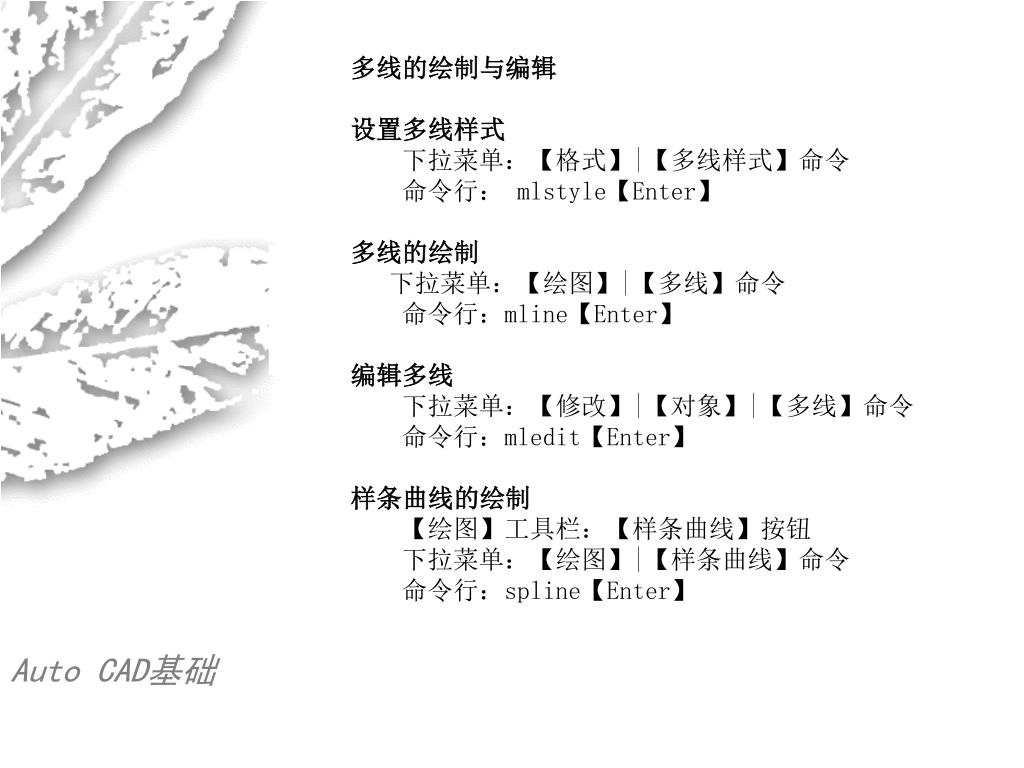

24. 多线的绘制与编辑 设置多线样式 下拉菜单：【格式】|【多线样式】命令 命令行： mlstyle【Enter】 多线的绘制 下拉菜单：【绘图】|【多线】命令 命令行：mline【Enter】 编辑多线 下拉菜单：【修改】|【对象】|【多线】命令 命令行：mledit【Enter】 样条曲线的绘制 【绘图】工具栏：【样条曲线】按钮 下拉菜单：【绘图】|【样条曲线】命令 命令行：spline【Enter】 Auto CAD基础

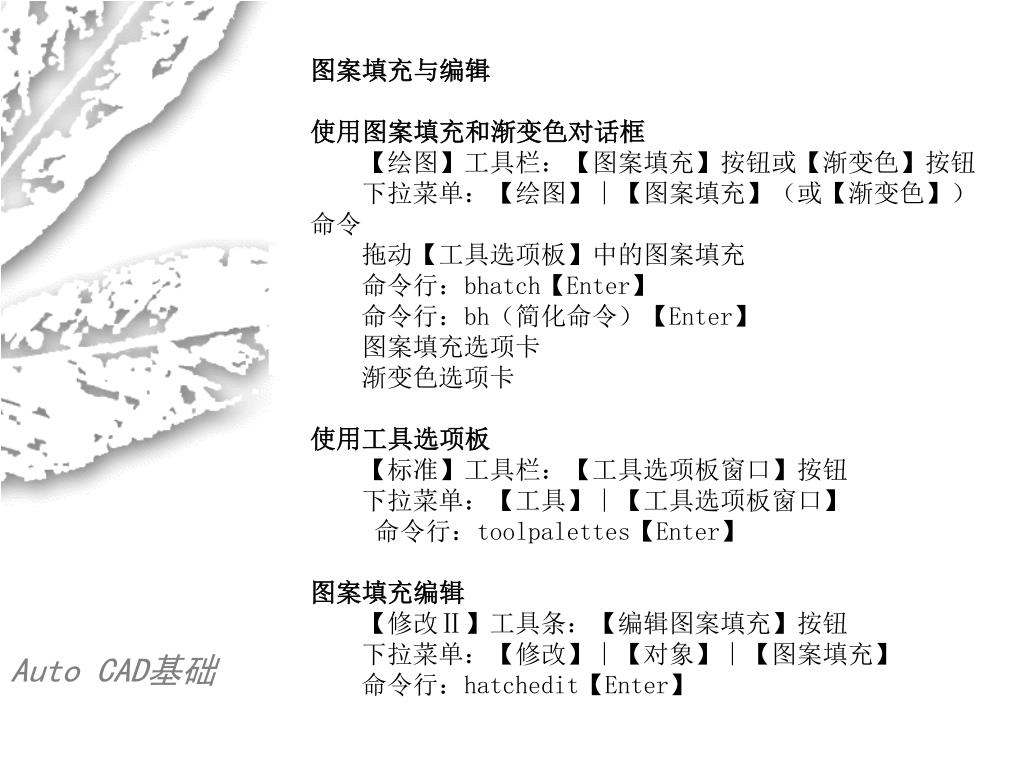

25. 图案填充与编辑 使用图案填充和渐变色对话框 【绘图】工具栏：【图案填充】按钮或【渐变色】按钮 下拉菜单：【绘图】∣【图案填充】（或【渐变色】）命令 拖动【工具选项板】中的图案填充 命令行：bhatch【Enter】 命令行：bh（简化命令）【Enter】 图案填充选项卡 渐变色选项卡 使用工具选项板 【标准】工具栏：【工具选项板窗口】按钮 下拉菜单：【工具】∣【工具选项板窗口】 命令行：toolpalettes【Enter】 图案填充编辑 【修改Ⅱ】工具条：【编辑图案填充】按钮 下拉菜单：【修改】∣【对象】∣【图案填充】 命令行：hatchedit【Enter】 Auto CAD基础

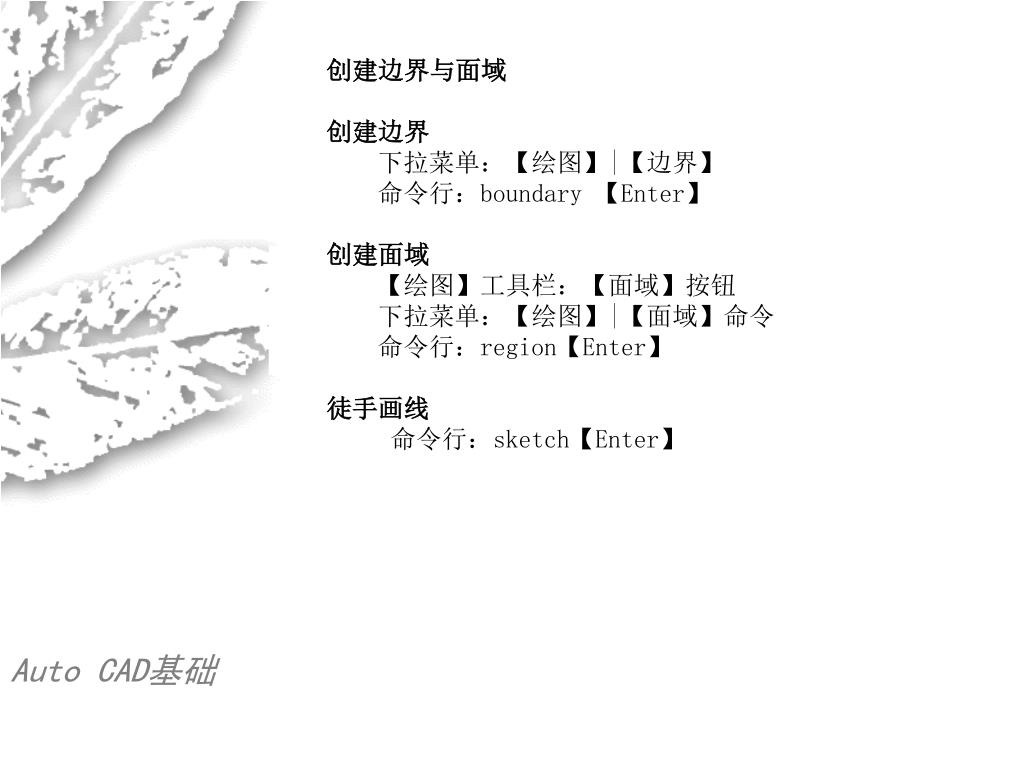

26. 创建边界与面域 创建边界 下拉菜单：【绘图】|【边界】 命令行：boundary 【Enter】 创建面域 【绘图】工具栏：【面域】按钮 下拉菜单：【绘图】|【面域】命令 命令行：region【Enter】 徒手画线 命令行：sketch【Enter】 Auto CAD基础

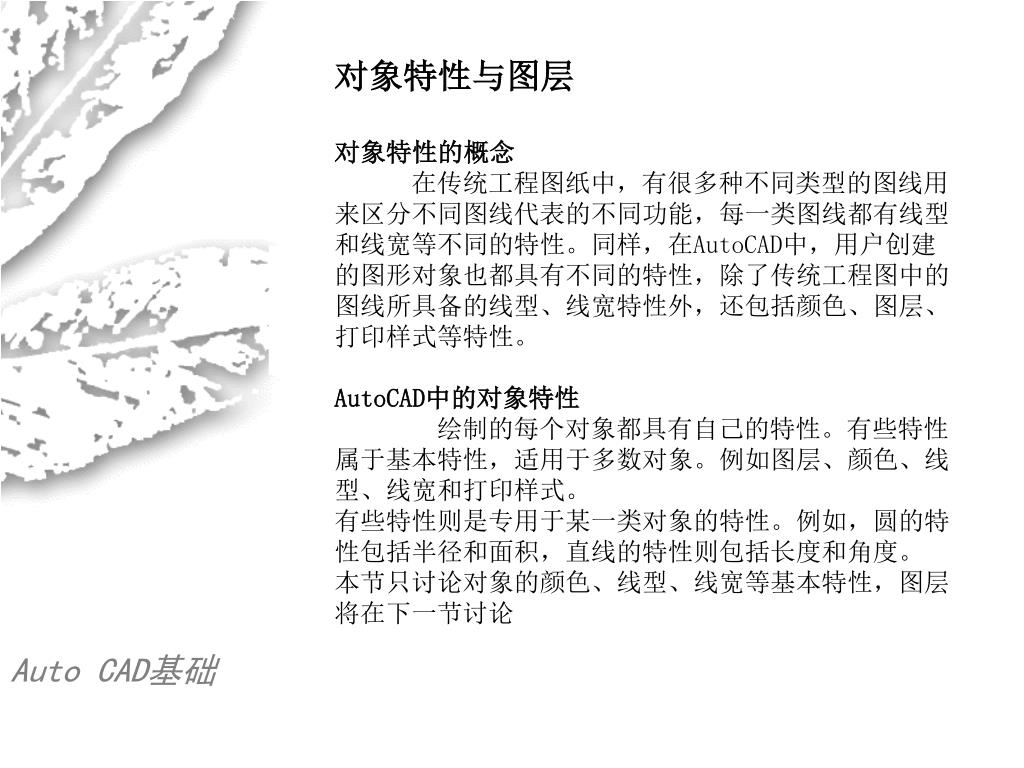

27. 对象特性与图层 对象特性的概念 在传统工程图纸中，有很多种不同类型的图线用来区分不同图线代表的不同功能，每一类图线都有线型和线宽等不同的特性。同样，在AutoCAD中，用户创建的图形对象也都具有不同的特性，除了传统工程图中的图线所具备的线型、线宽特性外，还包括颜色、图层、打印样式等特性。 AutoCAD中的对象特性 绘制的每个对象都具有自己的特性。有些特性属于基本特性，适用于多数对象。例如图层、颜色、线型、线宽和打印样式。 有些特性则是专用于某一类对象的特性。例如，圆的特性包括半径和面积，直线的特性则包括长度和角度。 本节只讨论对象的颜色、线型、线宽等基本特性，图层将在下一节讨论 Auto CAD基础

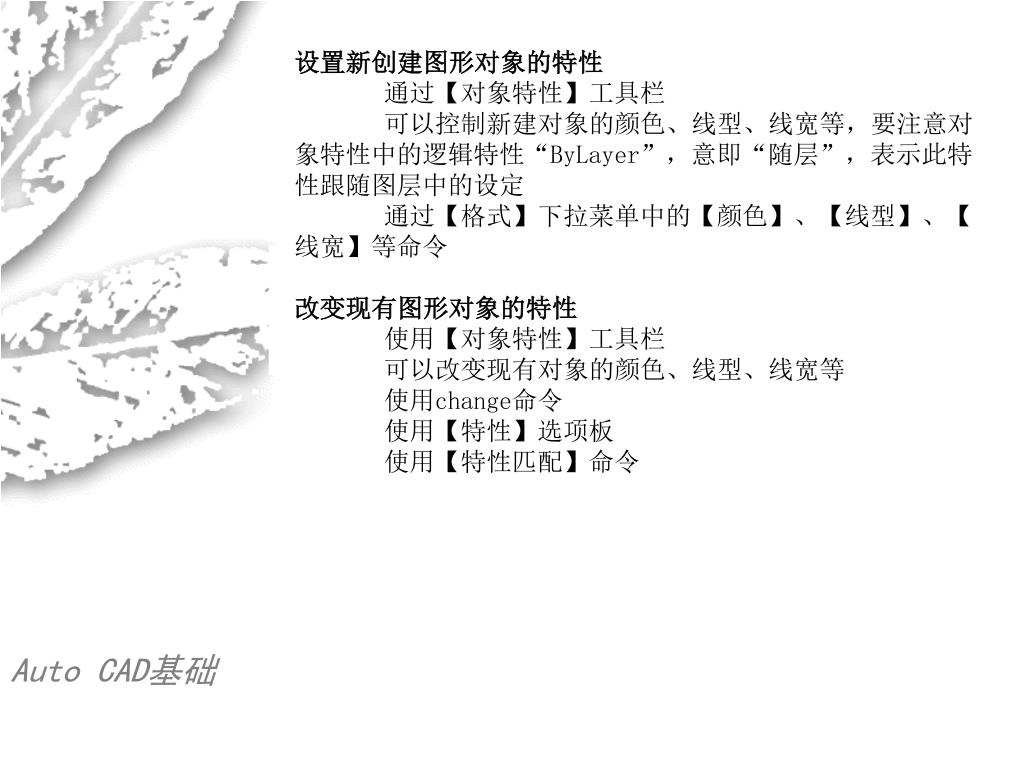

28. 设置新创建图形对象的特性 通过【对象特性】工具栏 可以控制新建对象的颜色、线型、线宽等，要注意对象特性中的逻辑特性“ByLayer”，意即“随层”，表示此特性跟随图层中的设定 通过【格式】下拉菜单中的【颜色】、【线型】、【线宽】等命令 改变现有图形对象的特性 使用【对象特性】工具栏 可以改变现有对象的颜色、线型、线宽等 使用change命令 使用【特性】选项板 使用【特性匹配】命令 Auto CAD基础

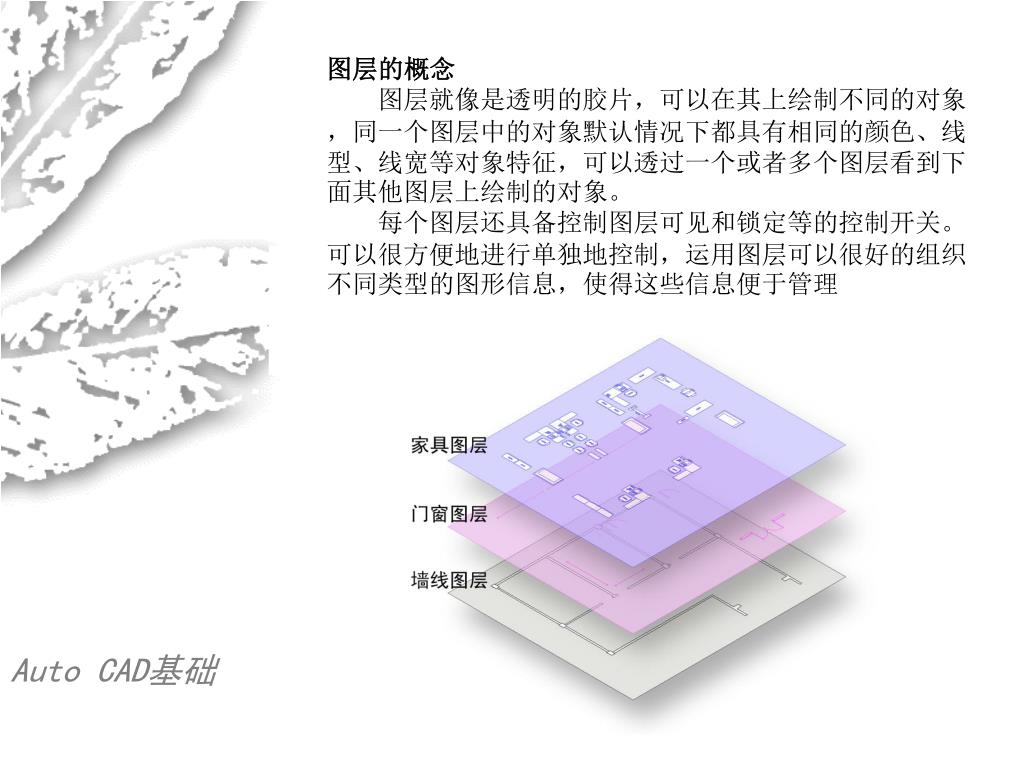

29. 图层的概念 图层就像是透明的胶片，可以在其上绘制不同的对象，同一个图层中的对象默认情况下都具有相同的颜色、线型、线宽等对象特征，可以透过一个或者多个图层看到下面其他图层上绘制的对象。 每个图层还具备控制图层可见和锁定等的控制开关。可以很方便地进行单独地控制，运用图层可以很好的组织不同类型的图形信息，使得这些信息便于管理 Auto CAD基础

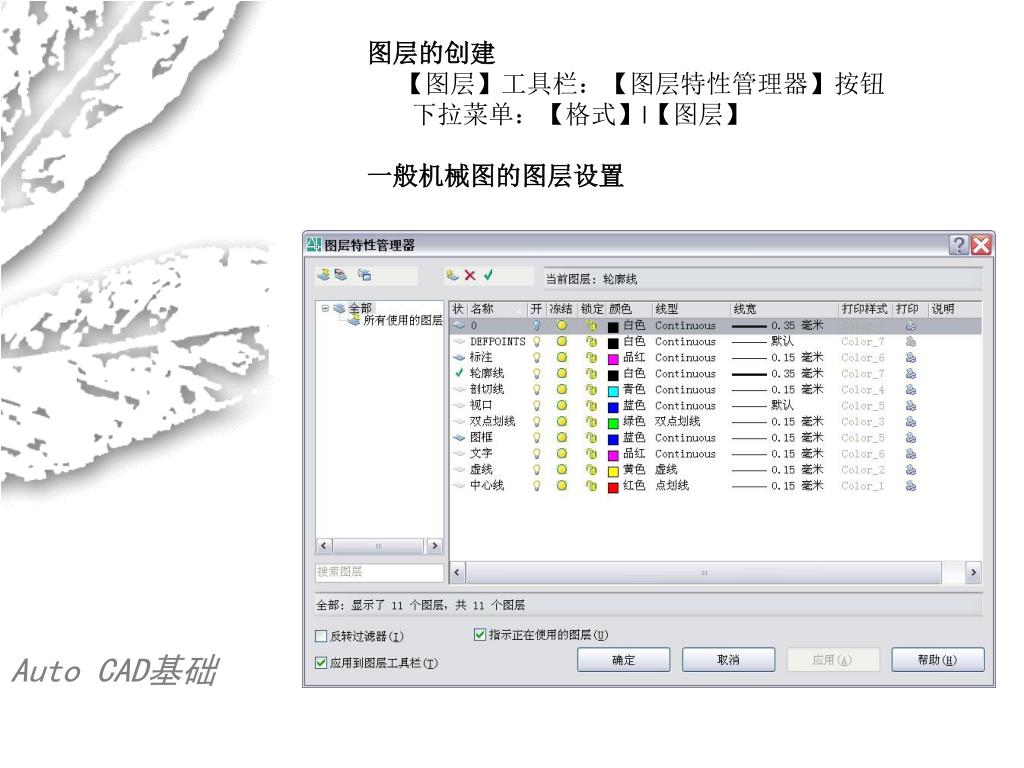

30. 图层的创建 【图层】工具栏：【图层特性管理器】按钮 下拉菜单：【格式】|【图层】 一般机械图的图层设置 Auto CAD基础

31. 一般建筑图的图层设置 Auto CAD基础

32. 利用图层实现管理不同类型的图线 开/关图层 锁定/解锁图层 冻结/解冻图层 打印/不打印图层 Auto CAD基础

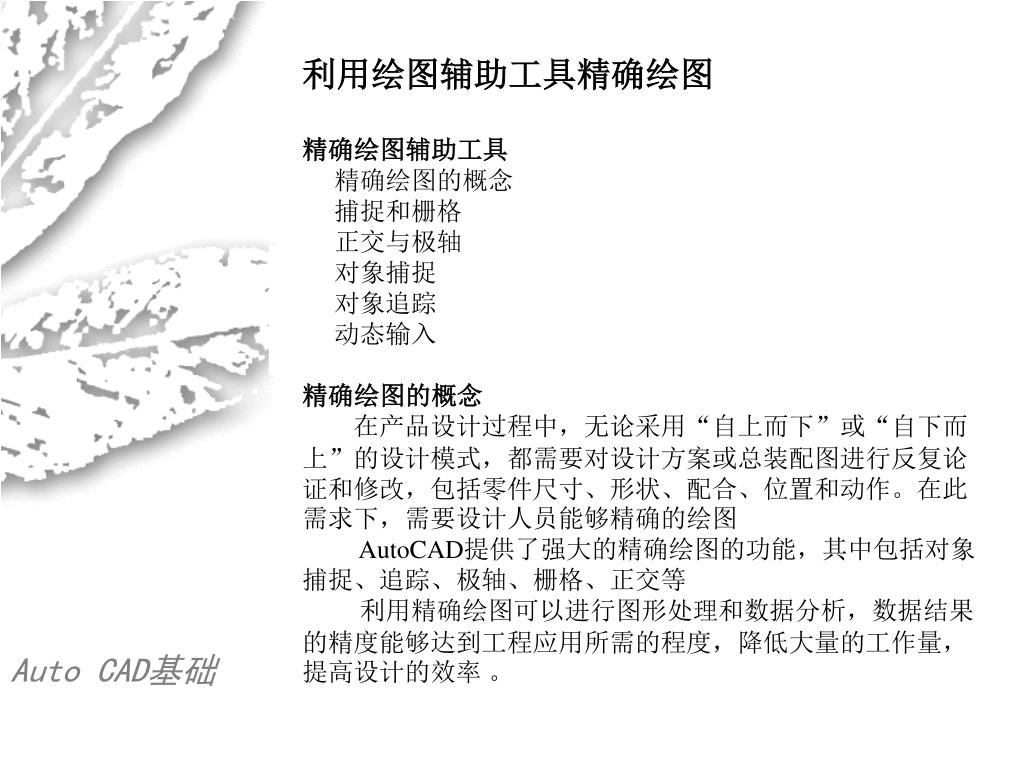

33. 利用绘图辅助工具精确绘图 精确绘图辅助工具 精确绘图的概念 捕捉和栅格 正交与极轴 对象捕捉 对象追踪 动态输入 精确绘图的概念 在产品设计过程中，无论采用“自上而下”或“自下而上”的设计模式，都需要对设计方案或总装配图进行反复论证和修改，包括零件尺寸、形状、配合、位置和动作。在此需求下，需要设计人员能够精确的绘图 AutoCAD提供了强大的精确绘图的功能，其中包括对象捕捉、追踪、极轴、栅格、正交等 利用精确绘图可以进行图形处理和数据分析，数据结果的精度能够达到工程应用所需的程度，降低大量的工作量，提高设计的效率 。 Auto CAD基础

34. 捕捉和栅格 栅格是显示在用户定义的图形界限内的点阵，它类似于在图形下放置一张坐标纸，使用栅格可以对齐对象并直观显示对象之间的距离，可以直观地参照栅格进行绘制草图。在输出图纸时并不打印栅格，可以随时调整栅格的间距。 捕捉工具的作用是准确地对准到设置的捕捉间距点上，用于准确定位和控制间距。 通过状态栏上的【捕捉】和【栅格】按钮控制，捕捉和栅格的设置在同一个选项卡内，常常配合起来使用，用于捕捉绝对坐标 正交和极轴 正交与极轴都是为了准确的追踪到一定的角度而设置的 正交工具出现比较早，它仅仅能追踪到水平和垂直方向的角度 而极轴是后来出现的更强大的工具，可以追踪更多的角度，可以设置增量角，所有0°和增量角的整数倍角度都会被追踪到，还可以设置附加角以追踪单独的极轴角 通过状态栏上的【正交】/【极轴】按钮控制 Auto CAD基础

35. 对象捕捉 对象捕捉是将指定的点限制在现有对象的特定位置上，如端点、交点、中点、圆心等，而无需了解这些点的精确坐标，通过对象捕捉可以确保绘图的精确性。 对象捕捉的前提是：图形中必须有对象，一张空白的图纸是无法实现对象捕捉的。 单点捕捉 通过【对象捕捉】工具栏或按住Shift键或Ctrl键单击鼠标右键弹出的对象捕捉右键菜单 自动捕捉 通过状态栏上的【对象捕捉】按钮控制 对象追踪 有些点无法用对象捕捉直接捕捉到，以前需要用绘制辅助线的方式来完成。在AutoCAD 2000版以后，可以利用对象追踪可以快捷的定义这些点的位置。 对象追踪可以根据现有对象的特征点，定义新的坐标点 。 对象追踪必须配合自动对象捕捉使用。 通过状态栏上的【对象追踪】按钮控制。 Auto CAD基础

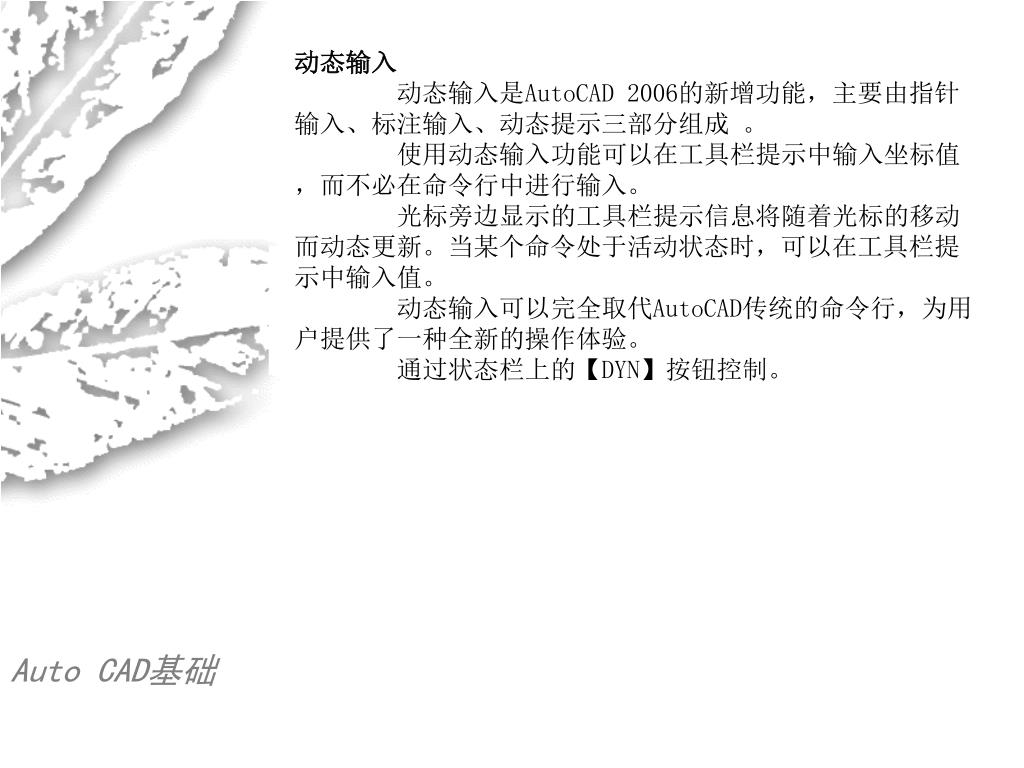

36. 动态输入 动态输入是AutoCAD 2006的新增功能，主要由指针输入、标注输入、动态提示三部分组成 。 使用动态输入功能可以在工具栏提示中输入坐标值，而不必在命令行中进行输入。 光标旁边显示的工具栏提示信息将随着光标的移动而动态更新。当某个命令处于活动状态时，可以在工具栏提示中输入值。 动态输入可以完全取代AutoCAD传统的命令行，为用户提供了一种全新的操作体验。 通过状态栏上的【DYN】按钮控制。 Auto CAD基础

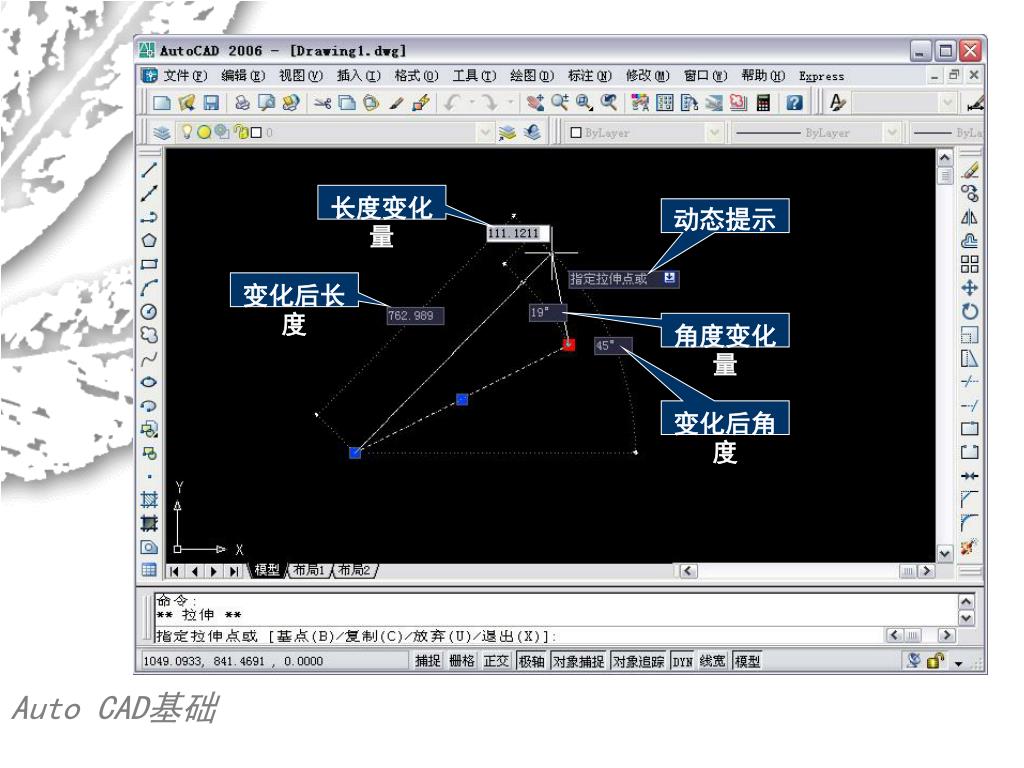

37. 长度变化量 动态提示 变化后长度 角度变化量 变化后角度 Auto CAD基础

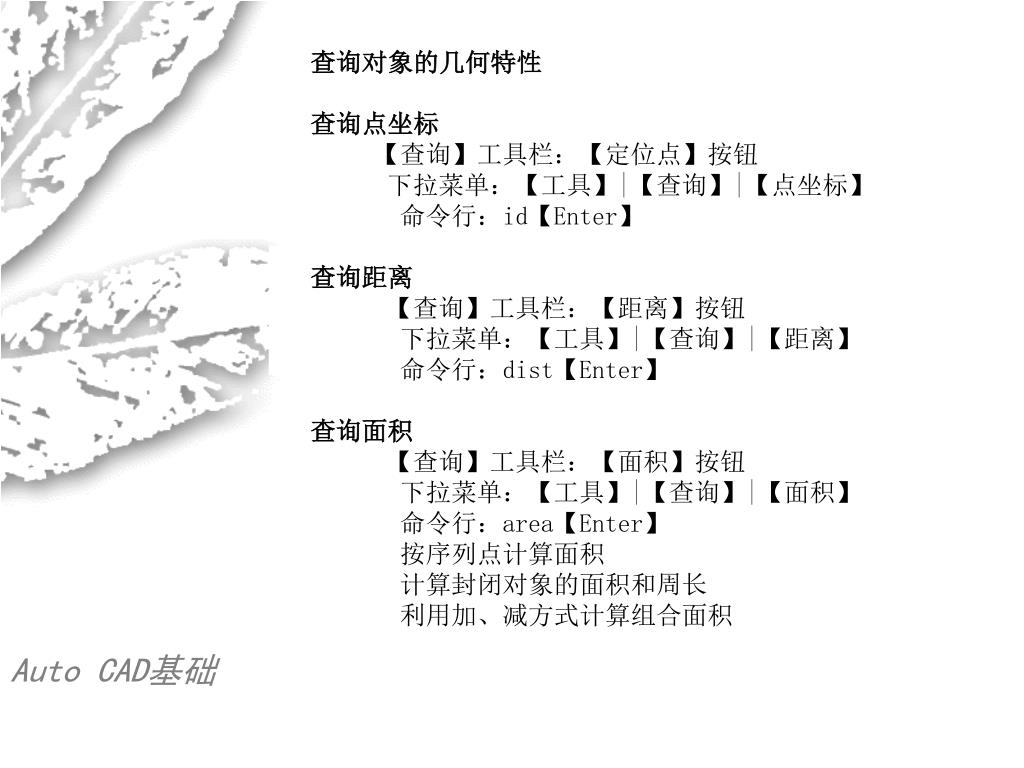

38. 查询对象的几何特性 查询点坐标 【查询】工具栏：【定位点】按钮 下拉菜单：【工具】|【查询】|【点坐标】 命令行：id【Enter】 查询距离 【查询】工具栏：【距离】按钮 下拉菜单：【工具】|【查询】|【距离】 命令行：dist【Enter】 查询面积 【查询】工具栏：【面积】按钮 下拉菜单：【工具】|【查询】|【面积】 命令行：area【Enter】 按序列点计算面积 计算封闭对象的面积和周长 利用加、减方式计算组合面积 Auto CAD基础

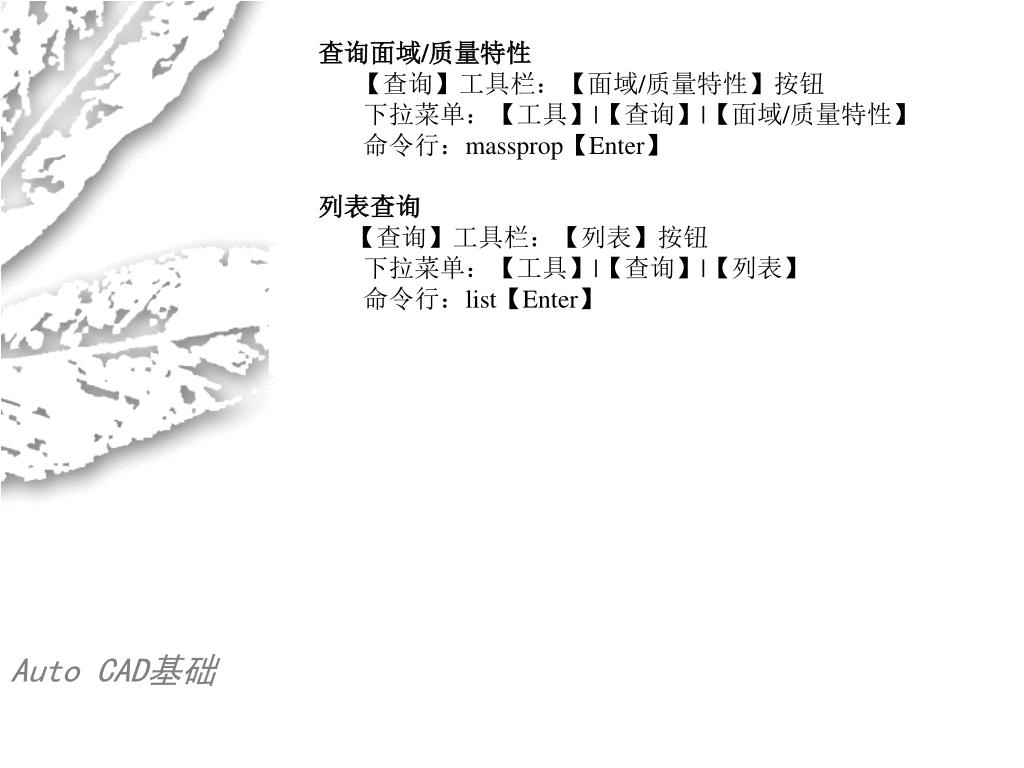

39. 查询面域/质量特性 【查询】工具栏：【面域/质量特性】按钮 下拉菜单：【工具】|【查询】|【面域/质量特性】 命令行：massprop【Enter】 列表查询 【查询】工具栏：【列表】按钮 下拉菜单：【工具】|【查询】|【列表】 命令行：list【Enter】 Auto CAD基础

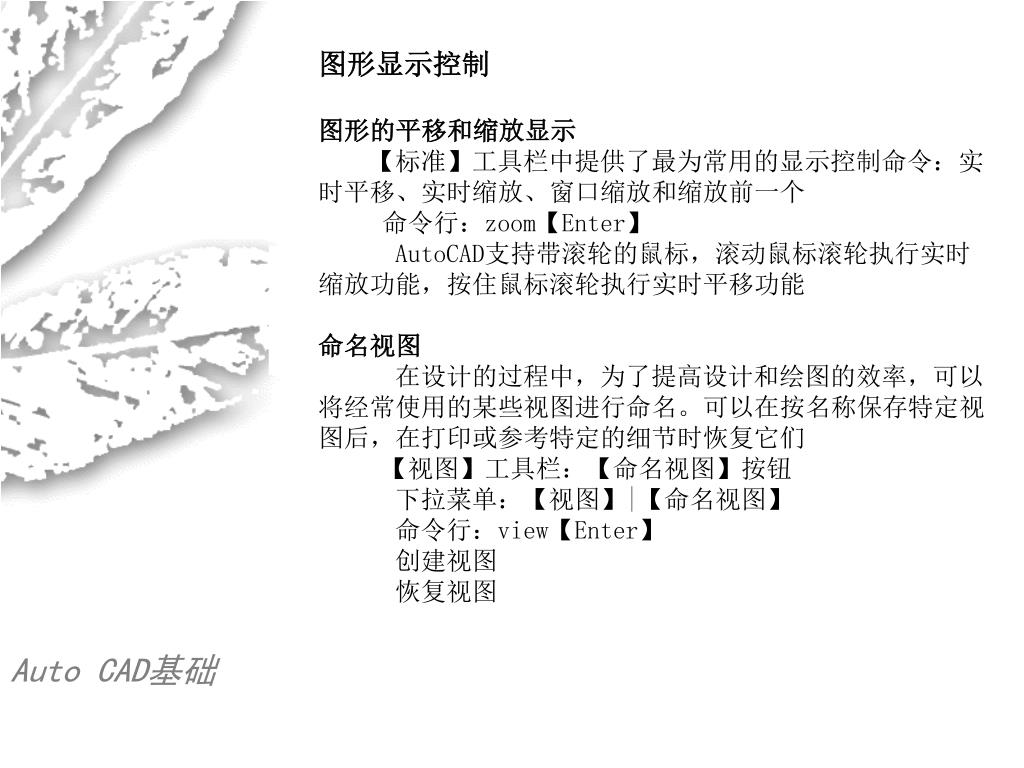

40. 图形显示控制 图形的平移和缩放显示 【标准】工具栏中提供了最为常用的显示控制命令：实时平移、实时缩放、窗口缩放和缩放前一个 命令行：zoom【Enter】 AutoCAD支持带滚轮的鼠标，滚动鼠标滚轮执行实时缩放功能，按住鼠标滚轮执行实时平移功能 命名视图 在设计的过程中，为了提高设计和绘图的效率，可以将经常使用的某些视图进行命名。可以在按名称保存特定视图后，在打印或参考特定的细节时恢复它们 【视图】工具栏：【命名视图】按钮 下拉菜单：【视图】|【命名视图】 命令行：view【Enter】 创建视图 恢复视图 Auto CAD基础

41. 文字与表格 文字的概念 在工程图中除了要将实际物体绘制成几何图形外，还需要加上必要的注释，最常见的如技术要求、尺寸、标题栏、明细表等，利用注释可以将一些用几何图形难以表达的信息表示出来，可以说，这些注释是对工程图形非常必要的补充。 在AutoCAD中所有的这些注释都离不开一种特殊对象——文字 。 Auto CAD基础

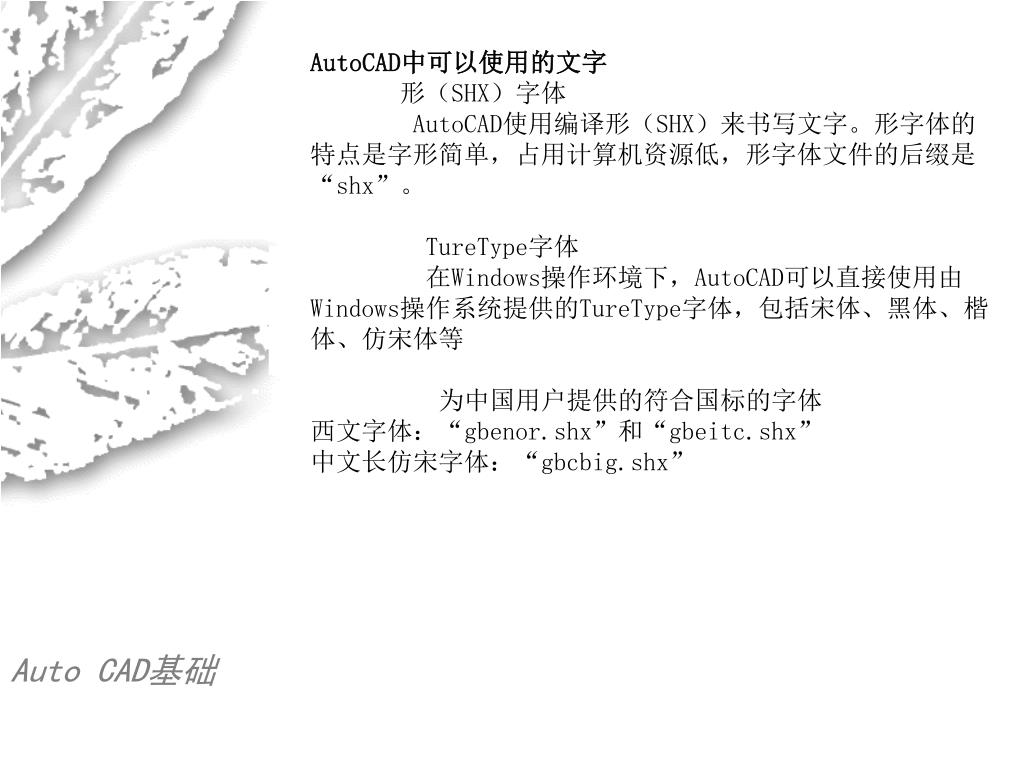

42. AutoCAD中可以使用的文字 形（SHX）字体 AutoCAD使用编译形（SHX）来书写文字。形字体的特点是字形简单，占用计算机资源低，形字体文件的后缀是“shx”。 TureType字体 在Windows操作环境下，AutoCAD可以直接使用由Windows操作系统提供的TureType字体，包括宋体、黑体、楷体、仿宋体等 为中国用户提供的符合国标的字体西文字体：“gbenor.shx”和“gbeitc.shx” 中文长仿宋字体：“gbcbig.shx” Auto CAD基础

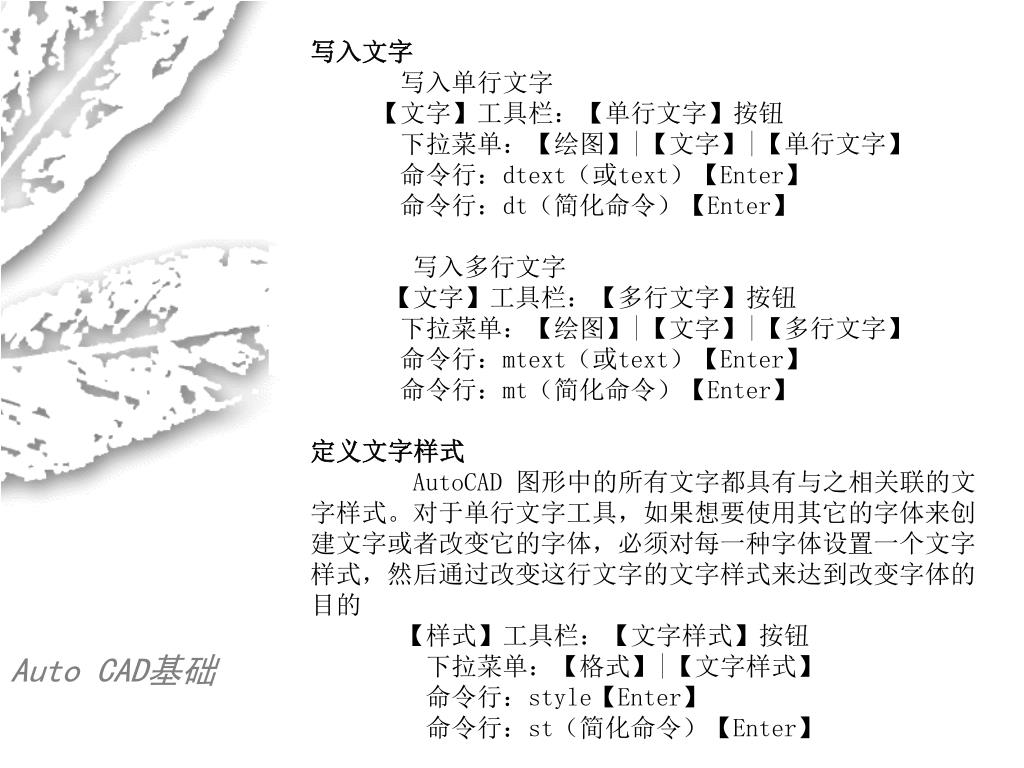

43. 写入文字 写入单行文字 【文字】工具栏：【单行文字】按钮 下拉菜单：【绘图】|【文字】|【单行文字】命令行：dtext（或text）【Enter】命令行：dt（简化命令）【Enter】 写入多行文字 【文字】工具栏：【多行文字】按钮 下拉菜单：【绘图】|【文字】|【多行文字】命令行：mtext（或text）【Enter】命令行：mt（简化命令）【Enter】 定义文字样式 AutoCAD 图形中的所有文字都具有与之相关联的文字样式。对于单行文字工具，如果想要使用其它的字体来创建文字或者改变它的字体，必须对每一种字体设置一个文字样式，然后通过改变这行文字的文字样式来达到改变字体的目的 【样式】工具栏：【文字样式】按钮 下拉菜单：【格式】|【文字样式】 命令行：style【Enter】 命令行：st（简化命令）【Enter】 Auto CAD基础

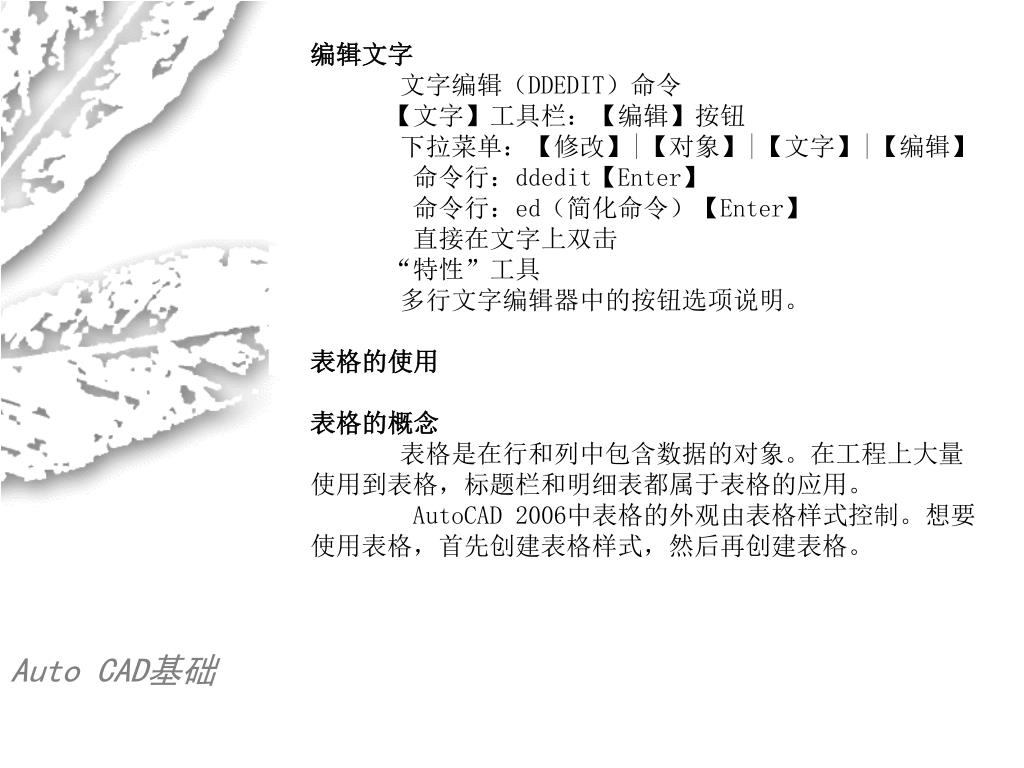

44. 编辑文字 文字编辑（DDEDIT）命令 【文字】工具栏：【编辑】按钮 下拉菜单：【修改】|【对象】|【文字】|【编辑】命令行：ddedit【Enter】命令行：ed（简化命令）【Enter】 直接在文字上双击 “特性”工具 多行文字编辑器中的按钮选项说明。 表格的使用 表格的概念 表格是在行和列中包含数据的对象。在工程上大量使用到表格，标题栏和明细表都属于表格的应用。 AutoCAD 2006中表格的外观由表格样式控制。想要使用表格，首先创建表格样式，然后再创建表格。 Auto CAD基础

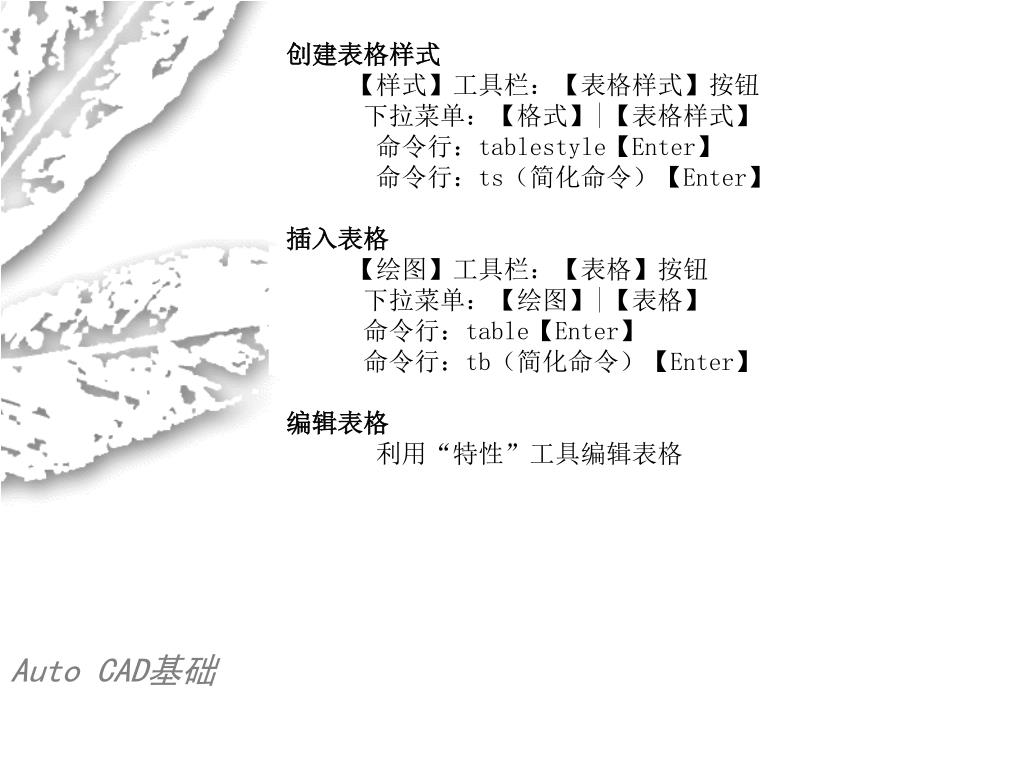

45. 创建表格样式 【样式】工具栏：【表格样式】按钮 下拉菜单：【格式】|【表格样式】 命令行：tablestyle【Enter】 命令行：ts（简化命令）【Enter】 插入表格 【绘图】工具栏：【表格】按钮 下拉菜单：【绘图】|【表格】 命令行：table【Enter】 命令行：tb（简化命令）【Enter】 编辑表格 利用“特性”工具编辑表格 Auto CAD基础

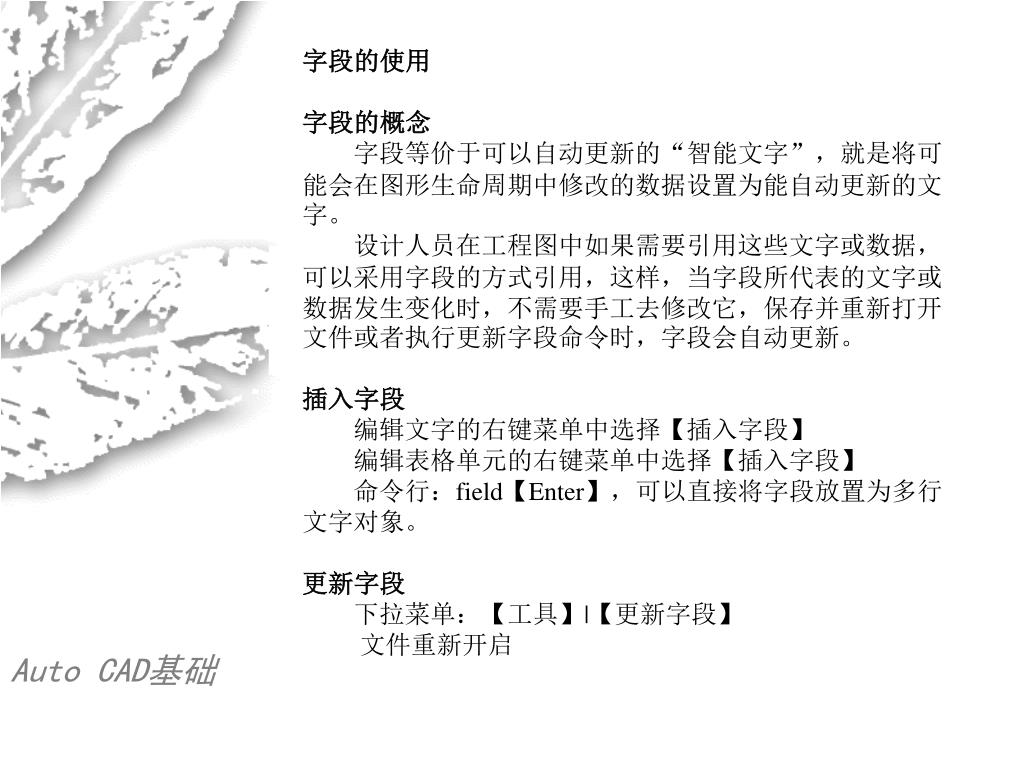

46. 字段的使用 字段的概念 字段等价于可以自动更新的“智能文字”，就是将可能会在图形生命周期中修改的数据设置为能自动更新的文字。 设计人员在工程图中如果需要引用这些文字或数据，可以采用字段的方式引用，这样，当字段所代表的文字或数据发生变化时，不需要手工去修改它，保存并重新打开文件或者执行更新字段命令时，字段会自动更新。 插入字段 编辑文字的右键菜单中选择【插入字段】 编辑表格单元的右键菜单中选择【插入字段】 命令行：field【Enter】，可以直接将字段放置为多行文字对象。 更新字段 下拉菜单：【工具】|【更新字段】 文件重新开启 Auto CAD基础

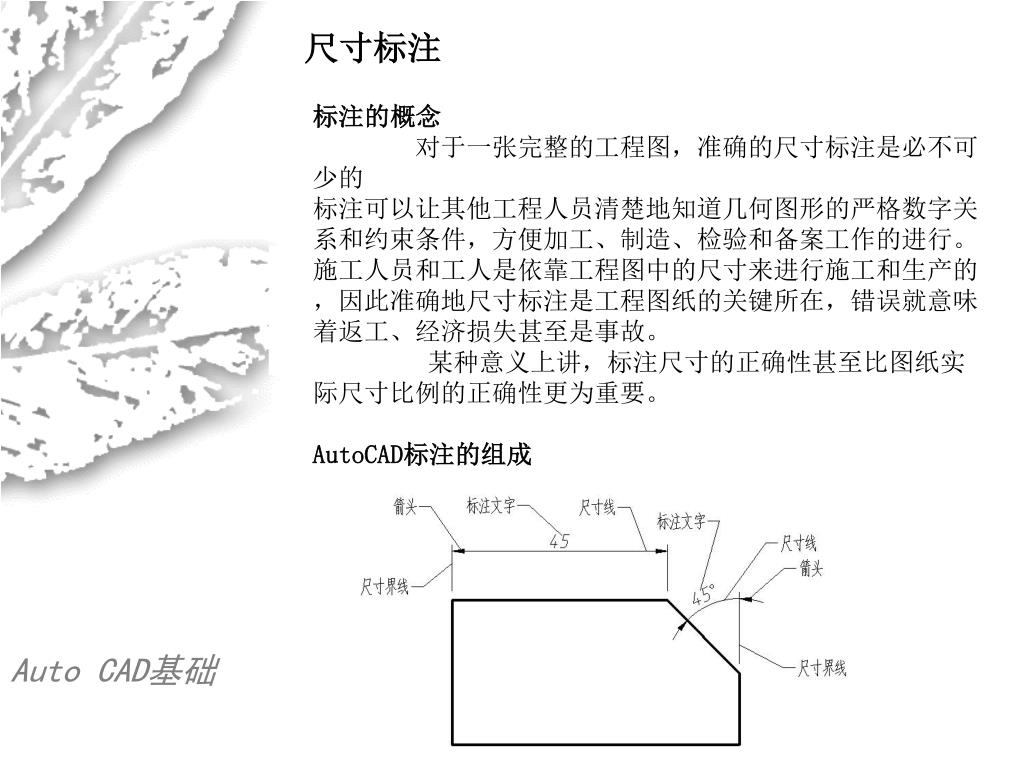

47. 尺寸标注 标注的概念 对于一张完整的工程图，准确的尺寸标注是必不可少的 标注可以让其他工程人员清楚地知道几何图形的严格数字关系和约束条件，方便加工、制造、检验和备案工作的进行。施工人员和工人是依靠工程图中的尺寸来进行施工和生产的，因此准确地尺寸标注是工程图纸的关键所在，错误就意味着返工、经济损失甚至是事故。 某种意义上讲，标注尺寸的正确性甚至比图纸实际尺寸比例的正确性更为重要。 AutoCAD标注的组成 Auto CAD基础

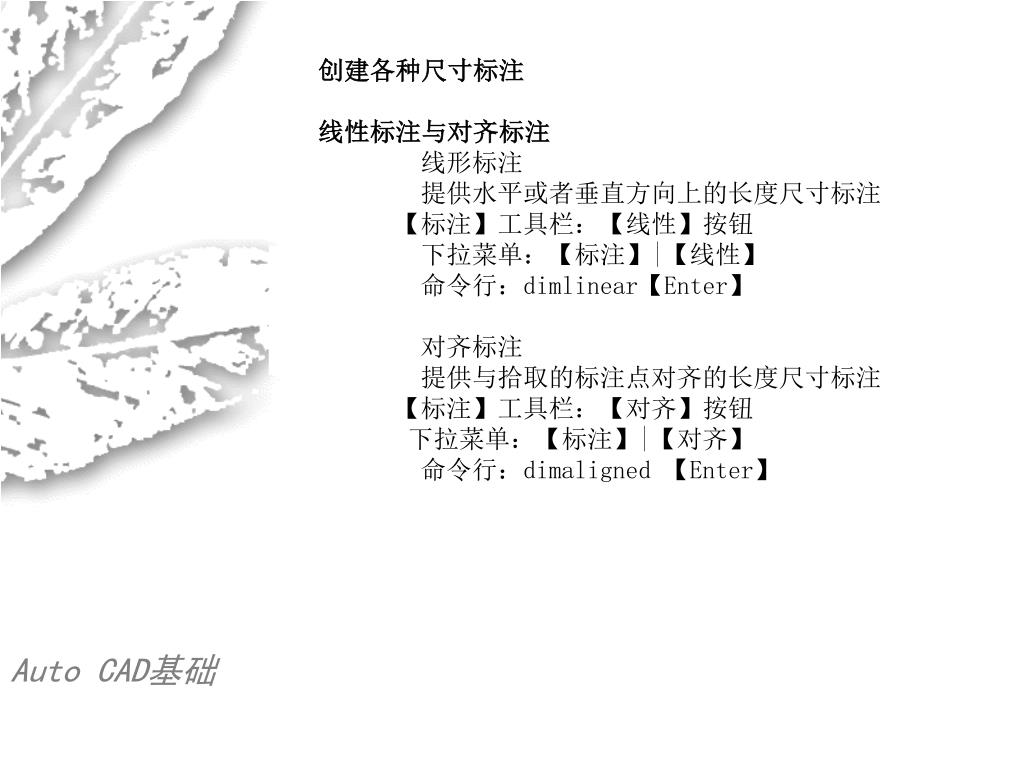

48. 创建各种尺寸标注 线性标注与对齐标注 线形标注 提供水平或者垂直方向上的长度尺寸标注 【标注】工具栏：【线性】按钮 下拉菜单：【标注】|【线性】 命令行：dimlinear【Enter】 对齐标注 提供与拾取的标注点对齐的长度尺寸标注 【标注】工具栏：【对齐】按钮 下拉菜单：【标注】|【对齐】 命令行：dimaligned 【Enter】 Auto CAD基础

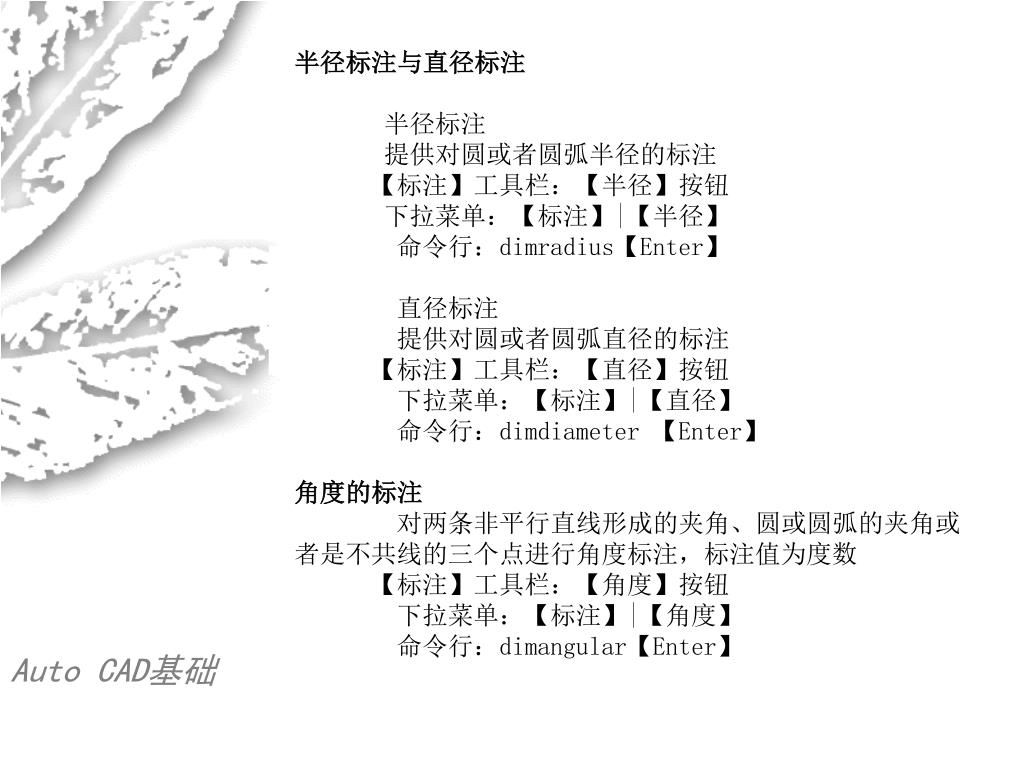

49. 半径标注与直径标注 半径标注 提供对圆或者圆弧半径的标注 【标注】工具栏：【半径】按钮 下拉菜单：【标注】|【半径】 命令行：dimradius【Enter】 直径标注 提供对圆或者圆弧直径的标注 【标注】工具栏：【直径】按钮 下拉菜单：【标注】|【直径】 命令行：dimdiameter 【Enter】 角度的标注 对两条非平行直线形成的夹角、圆或圆弧的夹角或者是不共线的三个点进行角度标注，标注值为度数 【标注】工具栏：【角度】按钮 下拉菜单：【标注】|【角度】 命令行：dimangular【Enter】 Auto CAD基础

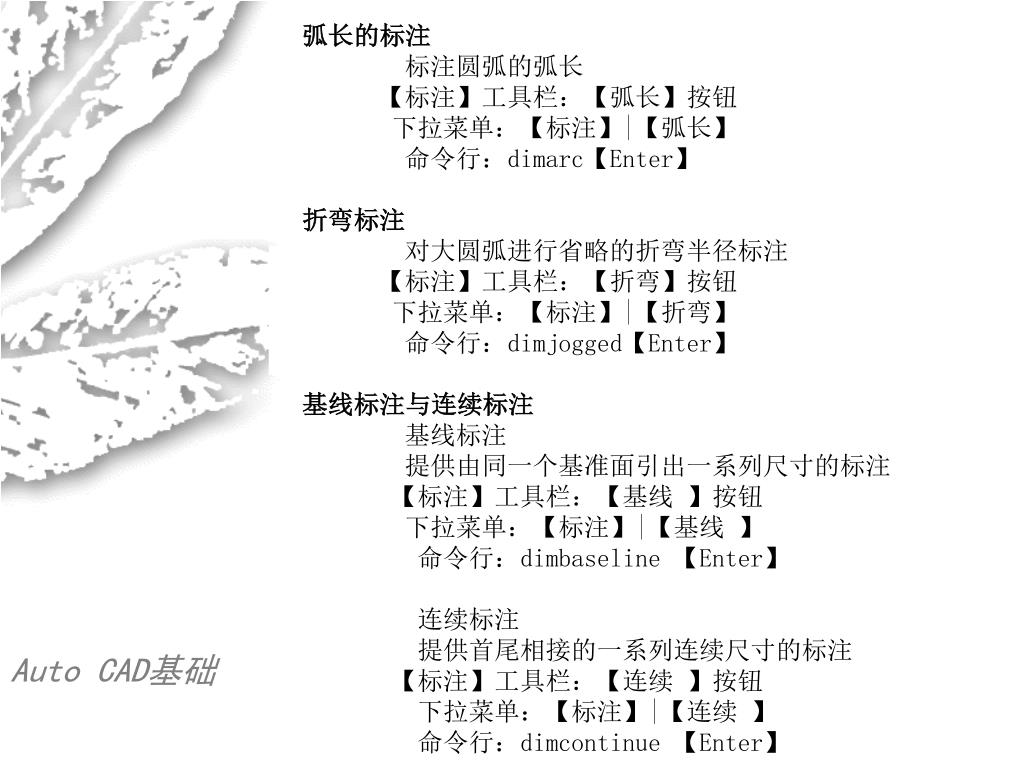

50. 弧长的标注 标注圆弧的弧长 【标注】工具栏：【弧长】按钮 下拉菜单：【标注】|【弧长】 命令行：dimarc【Enter】 折弯标注 对大圆弧进行省略的折弯半径标注 【标注】工具栏：【折弯】按钮 下拉菜单：【标注】|【折弯】 命令行：dimjogged【Enter】 基线标注与连续标注 基线标注 提供由同一个基准面引出一系列尺寸的标注 【标注】工具栏：【基线 】按钮 下拉菜单：【标注】|【基线 】 命令行：dimbaseline 【Enter】 连续标注 提供首尾相接的一系列连续尺寸的标注 【标注】工具栏：【连续 】按钮 下拉菜单：【标注】|【连续】 命令行：dimcontinue 【Enter】 Auto CAD基础
