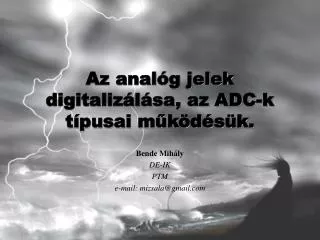

  1. Az analóg jelek digitalizálása, az ADC-k típusai működésük. Bende Mihály DE-IK PTM e-mail: mizsala@gmail.com

  2. Az analóg jelek digitalizálása • Analóg jel • Diszkrét idejű jel • Diszkrét amplitúdójú jel • Digitális jel • A digitalizálás Amiről szó lesz:

  3. Analóg jelek • Az analóg jel egy adott tartományon belül bármilyen értéket felvehet. • A jel értelmezési tartománya(az idő) és értékkészlete is folytonos(analóg).

  4. Diszkrét idejű jelek • A jel értelmezési tartománya diszkrét, értékkészlete folytonos.

  5. Diszkrét amplitúdójú jelek • A jel értelmezési tartománya folytonos, értékkészlete diszkrét.

  6. Digitális jelek • A jel értékkészlete és értelmezési tartománya is diszkrét. • Ezen tartományon belül csak diszkrét értékeket vehet fel. • A digitális jelek egyik fajtája a bináris jel, amelynek értékkészlete két elemet tartalmaz: 0,1.

  7. A digitalizálás Lépések: • Mintavételezés: az adott időpillanatban az analóg jel értékével megegyező értékkel helyettesítjük a jelet.

  8. Kvantálás: végessok lehetséges értékre szűkíti a mintavételezéssel nyert értékeket

  9. Kódolás: a kvantálás által előállított végessok értékhez bináris kódokat kell rendelni (technikák: PCM, DPCM, EPCM stb.)

  10. A mintavételezés szabályai A Shannon törvény( C. E. Shannon(1949) ): A mintavételi fmvfrekvencia legalább kétszeresen legyen az analóg jel legnagyobb szinuszos összetevőjénél: Fmv >= 2*fmax A gyakorlatban legtöbbször a tízszeres mintavételi frekvencia megfelelő eredményt ad: Fmv = 10*fmax

  11. És lássuk az egészet egyben: 1 bites bináris szavak (binarizálás)

  12. Kérdések?

  13. Az ADC-k típusai működésük

  14. Analóg/digitál átalakítók csoportosítása

  15. Közvetlen A/D átalakítók A közvetlen átalakítók az analóg jelből azonnal digitális kódot képeznek. • Típusai: • Párhuzamos átalakító • Kétoldali közelítéses • Számlálós

  16. Párhuzamos átalakító • A leggyorsabb, de egyben a legdrágább átalakító. • Digitális, tárolós oszcilloszkópokban használják. • Az átalakítás egy órajel alatt megtörténik, de ehhez 2N számú komparátor áramkör szükséges. (pl. 10 bites átalakítónál 1024 darab).

  17. Kétoldali közelítéses (Successive Approximation) • Az egyik legelterjedtebb átalakító a számítógépes mérésadatgyűjtő berendezésekben. • Az átalakítást a számítógép kezdeményezheti egy START jellel. Az átalakítás befejeződését az átalakító End of Conversion (EOC) jellel jelzi a számítógép felé.

  18. Közvetett A/D átalakítók Ezek az átalakítók az analóg jelből egy paraméter (pl. idő, frekvencia, villamos töltés stb.) közbeiktatásával, két lépésben készítik el a digitális kódot. • Típusai: • Kétszeresen integráló átalakító • Mintavevő-tartó áramkörök

  19. MCA-k és ADC-k kapcsolata MCA = MultiChannel Analyzer (sokcsatornás analizátor) Az MCA-kat felváltották az ADC-k (A nagy instabilitása miatt kiszorították)

  20. A modern MCA-k többfunkciós, összetett eszközök, melyek fő komponensei: • ADC • Memória • Kijelző • Stb.

  21. Az ADC-k illetve az MCA-k fő jellemzői • Integrális nonlinearitás: az impulzusamplitúdó és a csatornaszám közötti eltérést jelenti az ideálistól (megengedett 1%) • Csatornaszám: az alkalmazandó csatornaszámot elsősorban az adott detektor energia-felbontóképessége és a mérendő energiatartomány szabják meg

  22. Konverziós tartomány: az az impulzusamplitúdó-tartomány amit az MCA elfogad • Konverziós csatornaszám: az MCA maximális csatornaszáma (amire az ADC teljes bemenete felosztható) • Alsó és felső diszkriminációs szintek(LLD és ULD): az ADC-ben egy lineáris kapu, segítségével a spektrum kis- ill. nagyenergiájú „végei” levághatók (zajok, kozmikus sugárzás stb.)

  23. Holtidő (DT – Dead Time): az ADC-k egy időben egy analóg impulzust képesek feldolgozni (elvesznek impulzusok) • Memória kapacitás: az egy csatornában tárolható maximális impulzusszám (maiak: 232-1)

  24. Kérdések?

  25. Programozható logikai vezérlők (Programmable Logical Controller, PLC)

  26. PLC: • az ipari szabályozások, illetve vezérlések megvalósítására elterjedten alkalmazott ipari kivitelű mikroszámítógép • a PLC nem operációs rendszerrel, hanem firmware-rel rendelkezik • a PLC-k vezérlőszoftverét magán a PLC-n nem lehet fejleszteni.

  27. Egy PLC rendszerben az alábbi egységeket találhatjuk meg: • Központi feldolgozó egység (CPU), • Tápegység, • Bemeneti és kimeneti egységek (I/O), • Intelligens egységek, • Kommunikációs egységek.

  28. És most már tényleg vége  (Elfogyott a back up slide is…)
