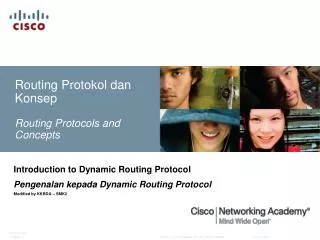

  1. Routing Protokol dan KonsepRouting Protocols and Concepts Introduction to Dynamic Routing Protocol Pengenalan kepada Dynamic Routing Protocol Modified by KKBDA – SMK2

  2. Objektif • Jelaskan peranan protokol routing dinamik dan meletakkan protokol ini dalam konteks reka bentuk rangkaian moden. • Kenal pasti beberapa cara untuk mengklasifikasikan laluan protokol. • Terangkan bagaimana Metrik digunakan oleh routing protokol dan mengenal pasti jenis metrik yang digunakan oleh protokol routing dinamik. • Tentukan jarak administrative distance dan menerangkan kepentingannya dalam proses routing. • Mengenal pasti elemen-elemen yang berbeza di dalam jadual routing.

  3. Dynamic Routing Protocols • Fungsi Protokol Penghalaan dinamik: • - Berkongsi maklumat antara router secara dinamik. • - Kemas kini secara automatik routing table apabila berlaku perubahan topologi. • -Tentukan jalan terbaik ke destinasi.

  4. Dynamic Routing Protocols Tujuan protokol routing dinamik adalah untuk : • -Cari/terokai rangkaian-rangkaian yang jauh (remote networks) • -Mengekalkan maklumat routing table (up-to-date • -Memilih jalan terbaik untuk destinasi rangkaian • -Kebolehan untuk mencari jalan baru yang terbaik jika jalan semasa tidak lagi wujud

  5. Dynamic Routing Protocols Komponen-komponen routing protocol • Algoritma / Algorithm • Dalam protokol routing, algoritma digunakan untuk memudahkan penyaluran maklumat dan penentuan jalan terbaik (best path determintation) • Mesej protokol routing • Mesej ini bertujuan untuk menerokai/mencari jiran-jiran (neighbors) dan untuk pertukaran maklumat routing.

  6. Dynamic Routing Protocols • Kelebihanstatic routing (static routing) • -Boleh backup antaramuka/rangkaian yang pelbagaidalamsesebuah router • -Mudahuntukmengkonfigurasi • -Tiadasumber-sumbertambahandiperlukan • -Lebihselamat • Kelemahanstatic routing (static routing) • -Perubahan rangkaian memerlukan konfigurasi secara manual • -Tidaksesuaiuntuktopologirangkaian yang besar

  7. Pengkelasan Routing Protocols • Dynamic routing protocols diklasifikasikan mengikut ciri-ciri tertentu. Contohnya : • -RIP • -IGRP • -EIGRP • -OSPF • -IS-IS • -BGP • Sistem autonomi (Autonomous System) adalah sekumpulan router di bawah kawalan pihak berkuasa tunggal.

  8. Pengkelasan Routing Protocols Jenis-jenis routing protocols: • -Interior Gateway Protocols (IGP) • -Exterior Gateway Protocols (EGP)

  9. Pengkelasan Routing Protocols • Interior Gateway Routing Protocols (IGP) • -Digunakan untuk laluan di dalam sistem autonomi & digunakan untuk laluan dalam rangkaian individu itu sendiri.-Contoh: RIP, EIGRP, OSPF • Exterior Routing Protocols (EGP) • -Digunakan untuk laluan antara sistem autonomi • - Contoh : BGPv4

  10. Pengkelasan Routing Protocols • IGP: PerbandinganJarak Vector (Distance Vector)& Link State Routing Protocols • Distance vector • laluandiiklankan sebagai vektor jarak & hala tuju. • pandangan yang tidak lengkap • untuktopologirangkaian. • Kemaskinidibuatsecaraberkala. • Link state • Pandangan lengkap topologi • rangkaian diwujudkan. • kemaskinitidak • berkala.

  11. Pengkelasan Routing Protocols

  12. Pengkelasan Routing Protocols • Classful routing protocols • TIDAK Menghantar • subnet mask dalam pengemaskinian routing • Classless routing protocols • Menghantar • subnet mask dalam pengemaskiniaan routing.

  13. Pengkelasan Routing Protocols • Penumpuan (Convergence)adalah ditakrifkan sebagai APABILA jadual routing untuk semua router pada keadaan konsisten.

  14. Routing Protocols Metrics • Metrik (Metric) • Satu nilai yang digunakan oleh routing protocol untuk menentukan laluan yang mana adalah lebih baik daripada yang lain.

  15. Routing Protocols Metrics • Metrik(Metrics) yang digunakan dalam IP routing protocols -Bandwidth • -Cost • -Delay • -Hop count • -Load • -Reliability

  16. Routing Protocols Metrics • Medan Metrik (The Metric Field) dalam Jadual Routing (Routing Table) • Metrikdigunakan bagi setiap routing protocol • -RIP - hop count • -IGRP & EIGRP - Bandwidth (digunakan secara default), Delay (digunakan secara default), Load, Reliability • -IS-IS & OSPF – Cost, Bandwidth (Cisco’s implementation) • RIP-Routing Information ProtocolI • IGRP-Interior Gateway Routing Protocol • EIGRP-Enhanced Interior Gateway Routing Protocol • IS-IS - Intermediate System to Intermediate System

  17. Routing Protocols Metrics

  18. Routing Protocols Metrics • Pengimbangan beban (Load balancing) • Keupayaan router untuk mengedarkan paket di kalangan laluan yang mempunyai kos sama.

  19. Administrative Distance of a Route • Tujuan Metrik (Purpose of a metric) • Metrik adalah nilai yang dikira untuk menentukan laluan yang terbaik (the best path) ke destinasi. • Tujuan Jarak Pentadbiran (Purpose of Administrative Distance) • nilai bernombor yang menentukan pilihan utama laluan tertentu

  20. Administrative Distance of a Route Mengenal pasti Administrative Distance (AD) dalam jadual laluan (routing table) - nombor pertama dalam kurungan di dalam routing table.

  21. Administrative Distance of a Route Penghalaan Protokol dinamik (Dynamic Routing Protocols)

  22. Administrative Distance of a Route • Laluan disambung secara langsung (Directly connected routes) • Jarak Pentadbiran (administrative distance)= nilai lalai 0 • Laluan Statik (Static Routes) • Jarak Pentadbiran (administrative distance)laluan statik mempunyai nilai lalai 1.

  23. Administrative Distance of a Route Laluan disambung secara langsung (Directly connected routes) • -segera muncul di dalam jadual routing selepas antaramuka siap dikonfigurasi.

  24. Soalan • Apakah peranan dynamic routing protocols? Tempatkan protokol ini dalam konteks reka bentuk rangkaian moden. • Bagaimana kita mengklasifikasikan laluan protokol? • Bagaimana Metrik digunakan oleh routing protocols? • What are the metric types used by dynamic routing protocols? • Apakah jenis-jenis metrik yang digunakan oleh dynamic routing protocols? • Apakah kepentingannya dalam proses routing?? • Apakah elemen-elemen yang berbeza pada jadual routing?

  25. Kesimpulan • Dynamic routing protocolsmemenuhi fungsi-fungsi yang berikut: • -Berkongsi maklumat secara dinamik antara router • -Kemas kini secara automatik jadual routing apabila berlaku perubahan topologi. • -Menentukan jalan terbaik (best path) ke destinasi. • Routing protocols diklasifikasikan kepada : • -Interior gateway protocols(IGP) atau • -Exterior gateway protocols (EGP) • Jenis-jenis IGP termasuk : • -Classless routing protocols- protokol ini merangkumi subnet mask dalam kemaskini routing • -Classful routing protocols - protokol ini tidak termasuk subnet mask dalam kemaskini routing

  26. Kesimpulan • Metrik digunakan oleh dynamic routing protocol untuk mengira jalan terbaik ke destinasi. • Administrative distanceadalah nilai integer yang digunakan untuk menandakan “kebolehpercayaan" / (trustworthiness)router • Komponen-komponen jadual routing (routing table)merangkumi: • -Punca Laluan (Route source) • -Jarak pentadbiran (Administrative distance) • -Metrik (Metric)
