  1. SIRIUS – řízení motoru SIMOCODE pro

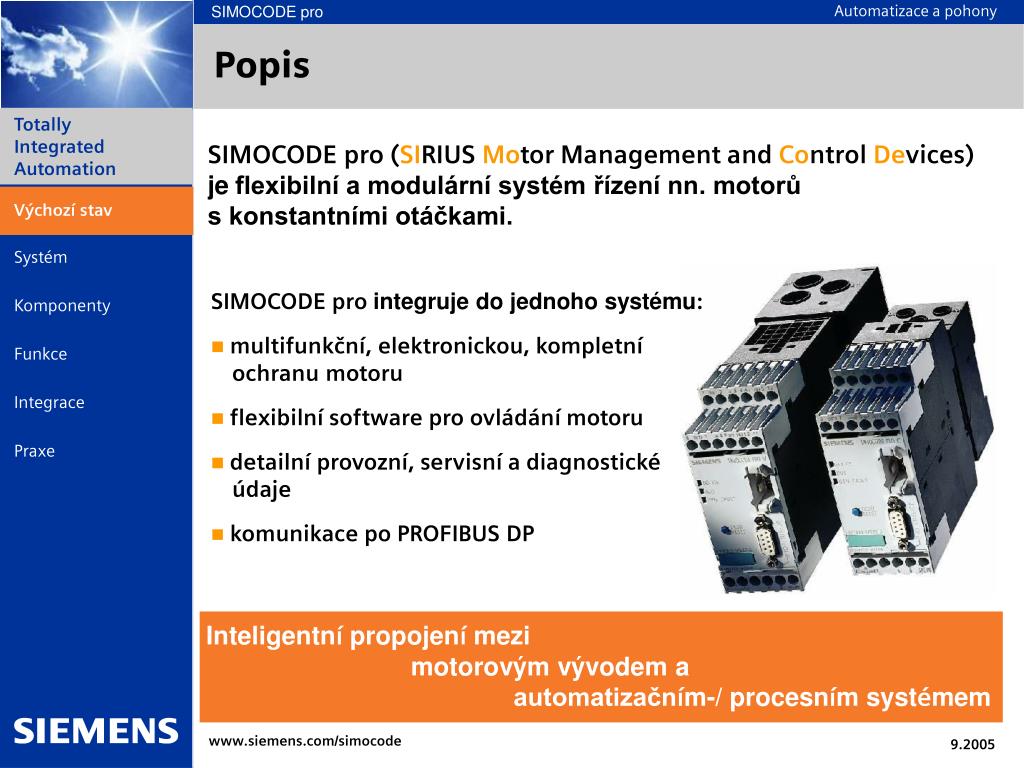

  2. Popis SIMOCODE pro (SIRIUS Motor Management and Control Devices) jeflexibilní a modulární systém řízení nn. motorů s konstantními otáčkami. Výchozí stav • SIMOCODE pro integruje do jednoho systému: • multifunkční, elektronickou, kompletní ochranu motoru • flexibilní software pro ovládání motoru • detailní provozní, servisní a diagnostické údaje • komunikace po PROFIBUS DP Inteligentní propojení mezi motorovým vývodem a automatizačním-/ procesním systémem

  3. Chemickýprůmysl(+ ropa/plyn) Branže/aplikace Výchozí stav Farmaceutický průmysl Ocelářský průmysl Papírenský prům./ celulózky Vodní hospodářství Cementárny Sklářský průmysl

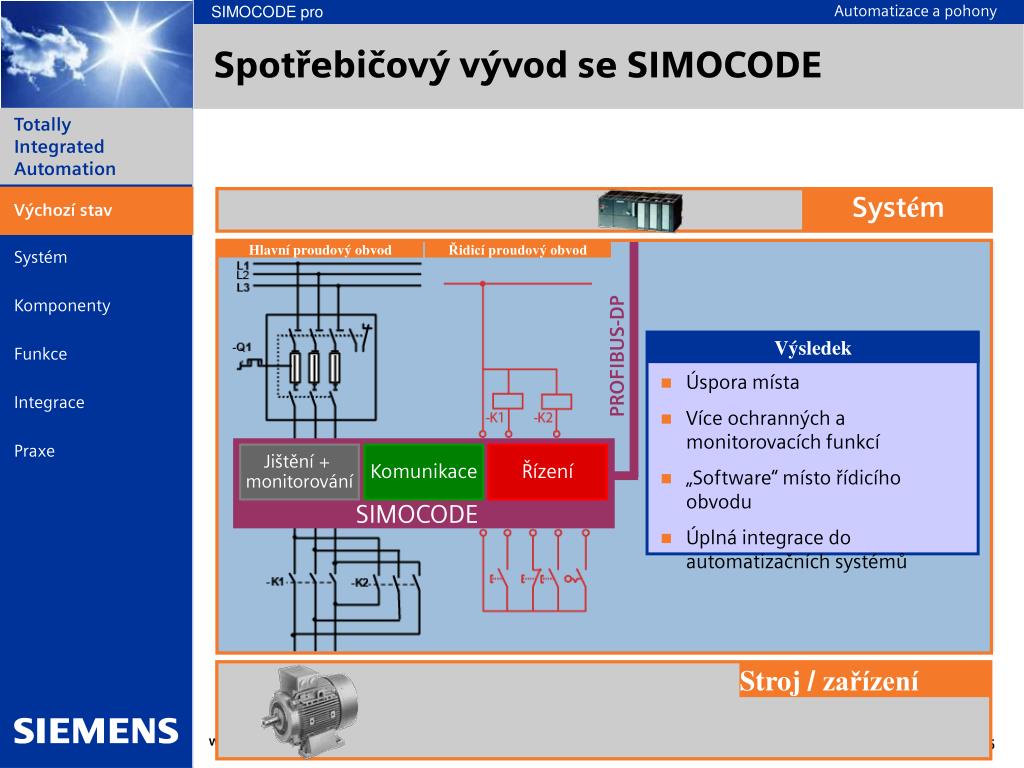

  4. Výsledek PROFIBUS-DP • Úspora místa • Více ochranných a monitorovacích funkcí • „Software“ místo řídicího obvodu • Úplná integrace do automatizačních systémů Spotřebičový vývod se SIMOCODE Výchozí stav Systém Hlavní proudový obvod Řidicí proudový obvod Jištění + monitorování Komunikace Řízení SIMOCODE Stroj / zařízení

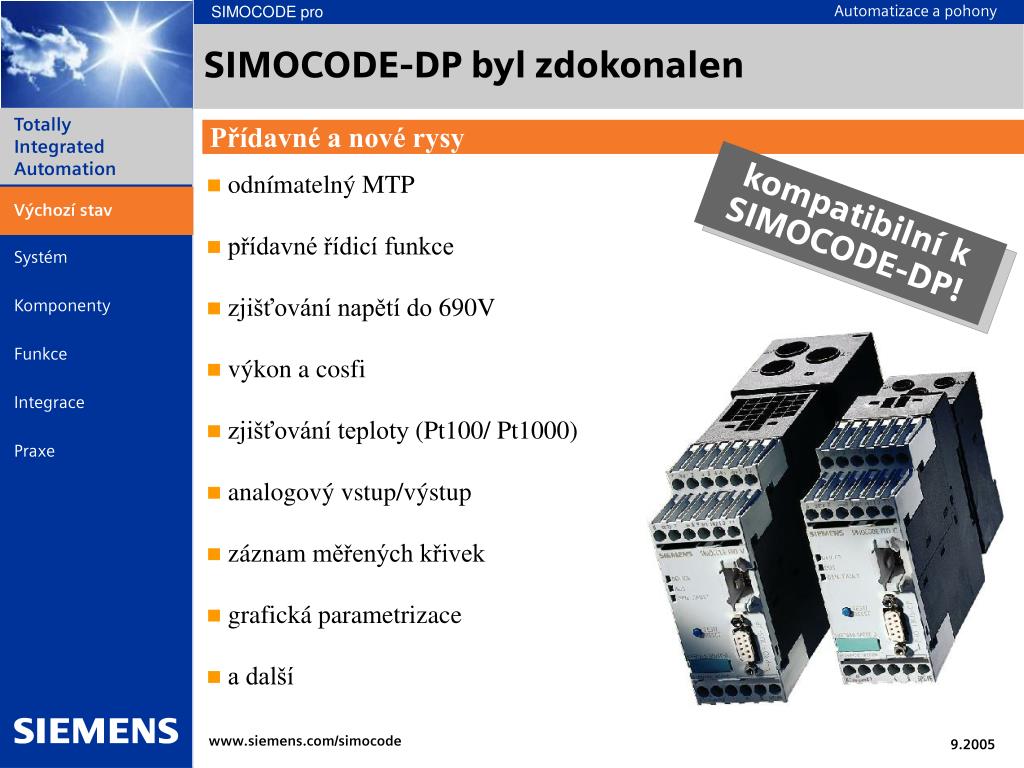

  5. SIMOCODE-DP byl zdokonalen Přídavné a nové rysy • odnímatelný MTP • přídavné řídicí funkce • zjišťování napětí do 690V • výkon a cosfi • zjišťování teploty (Pt100/ Pt1000) • analogový vstup/výstup • záznamměřených křivek • grafická parametrizace • a další Výchozí stav kompatibilní k SIMOCODE-DP!

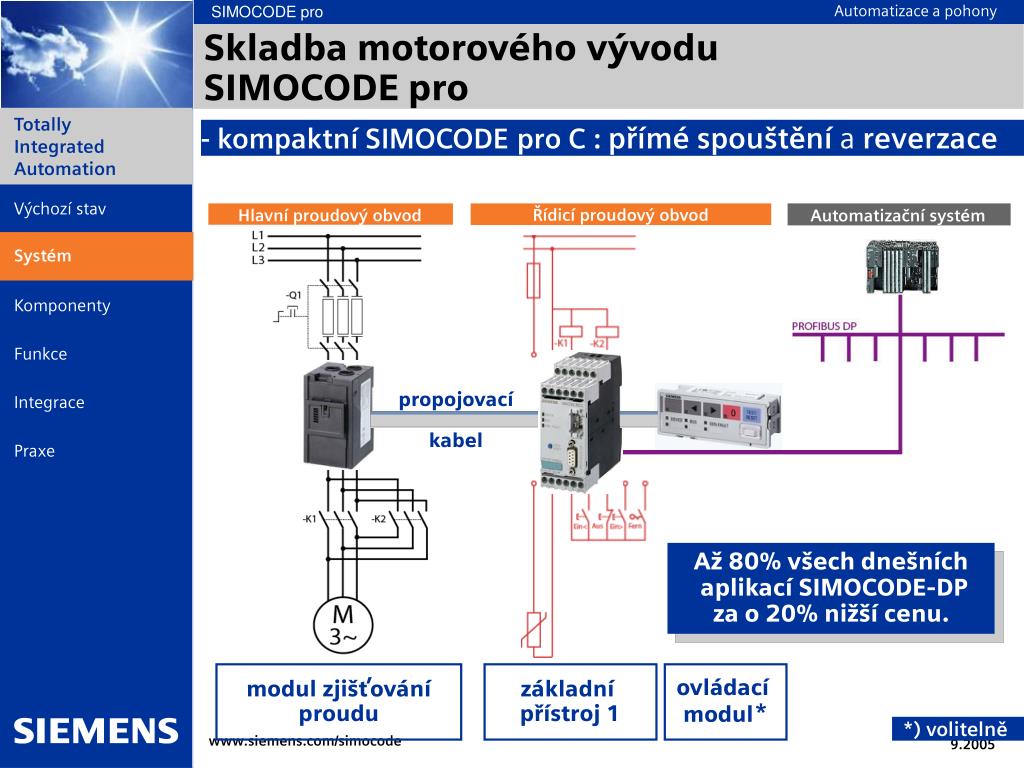

  6. propojovací kabel modul zjišťování proudu základní přístroj 1 ovládací modul* *) volitelně Skladba motorového vývoduSIMOCODE pro - kompaktní SIMOCODE pro C : přímé spouštěnía reverzace Řídicí proudový obvod Hlavní proudový obvod Automatizační systém Systém Až 80% všech dnešních aplikací SIMOCODE-DP za o 20% nižší cenu.

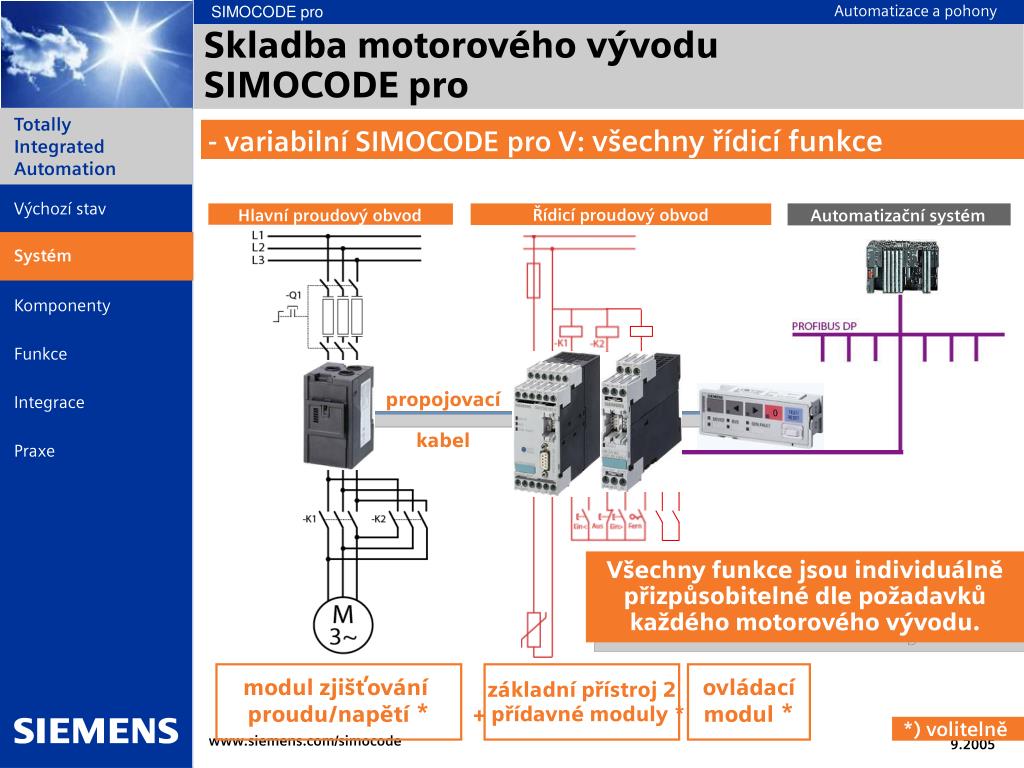

  7. propojovací kabel modul zjišťování proudu/napětí* základní přístroj 2 ovládací modul * + přídavné moduly * *) volitelně Skladba motorového vývoduSIMOCODE pro - variabilní SIMOCODE pro V: všechny řídicí funkce Řídicí proudový obvod Hlavní proudový obvod Automatizační systém Systém Všechny funkce jsou individuálně přizpůsobitelné dle požadavků každého motorového vývodu.

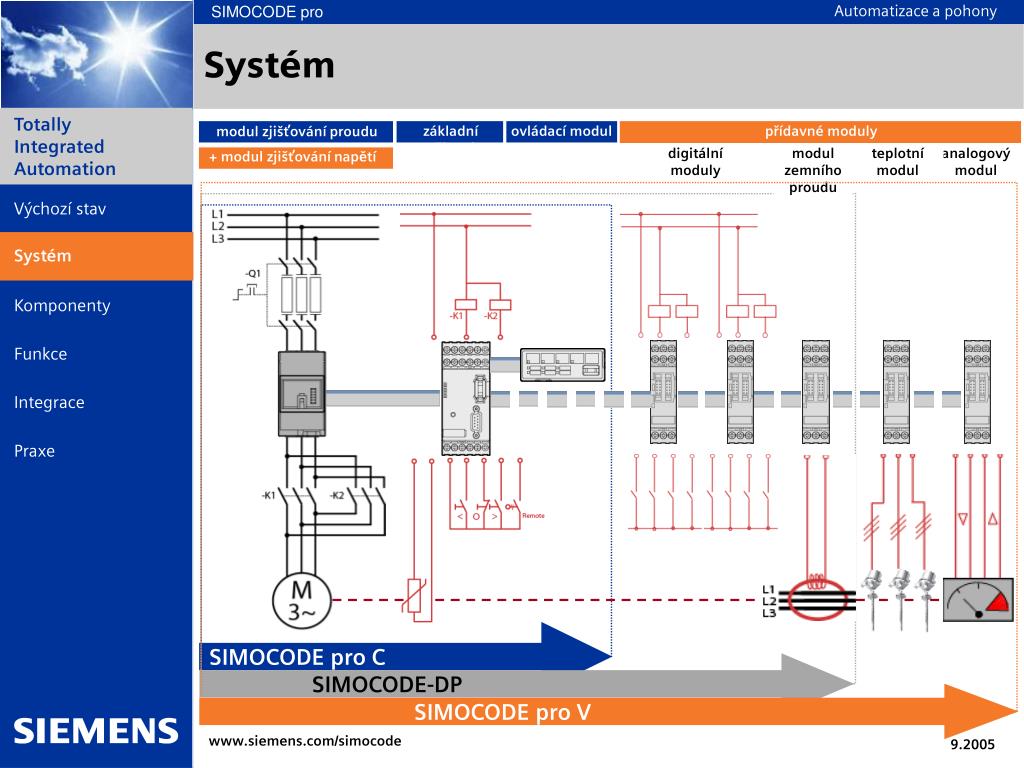

  8. základní přístroj ovládací modul přídavné moduly modul zjišťování proudu digitální moduly modul zemního proudu teplotní modul analogový modul + modul zjišťování napětí SIMOCODE pro C SIMOCODE-DP SIMOCODE pro V Systém Systém

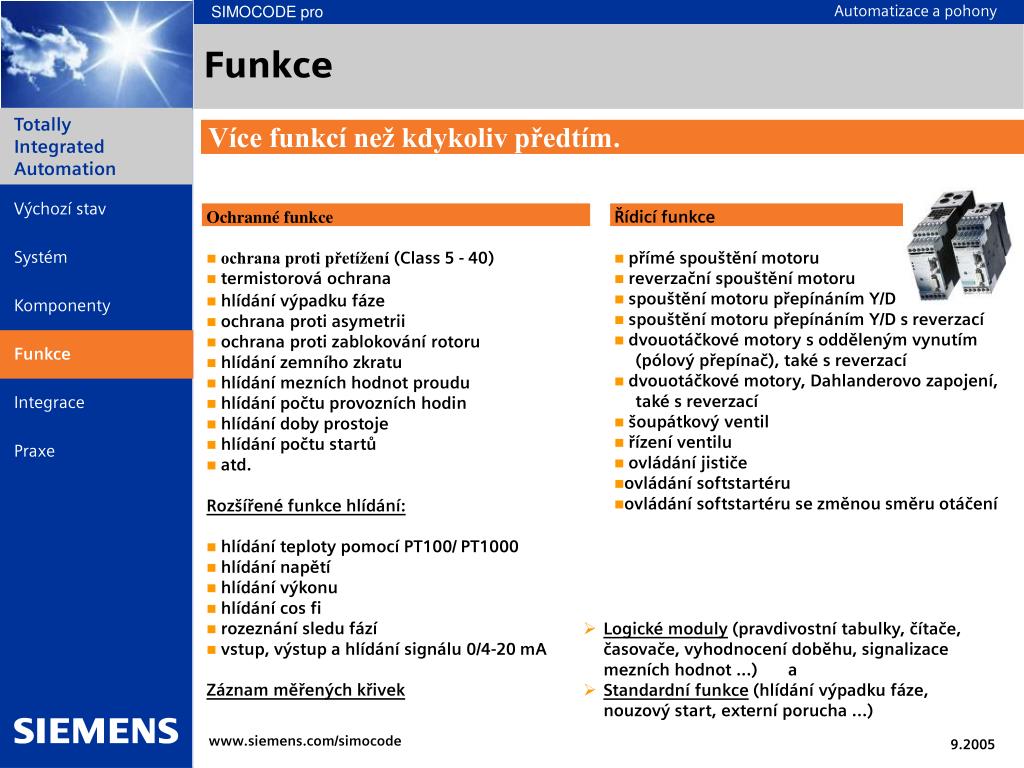

  9. Funkce Více funkcí než kdykoliv předtím. • Ochranné funkce • ochrana proti přetížení (Class 5 - 40) • termistorová ochrana • Řídicí funkce • přímé spouštění motoru • reverzační spouštění motoru • spouštění motoru přepínáním Y/D • spouštění motoru přepínáním Y/D s reverzací • dvouotáčkové motory s odděleným vynutím (pólový přepínač), také s reverzací • dvouotáčkové motory, Dahlanderovo zapojení, také s reverzací • šoupátkový ventil • řízení ventilu • ovládání jističe • ovládání softstartéru • ovládání softstartéru se změnou směru otáčení • hlídání výpadku fáze • ochrana proti asymetrii • ochrana proti zablokování rotoru • hlídání zemního zkratu • hlídání mezních hodnot proudu • hlídání počtu provozních hodin • hlídání doby prostoje • hlídání počtu startů • atd. • Rozšířené funkce hlídání: • hlídání teploty pomocí PT100/ PT1000 • hlídání napětí • hlídání výkonu • hlídání cos fi • rozeznání sledu fází • vstup, výstup a hlídání signálu 0/4-20 mA • Záznam měřených křivek Funkce • Logické moduly (pravdivostní tabulky, čítače, časovače, vyhodnocení doběhu, signalizace mezních hodnot ...) a • Standardní funkce (hlídání výpadku fáze, nouzový start, externí porucha ...)

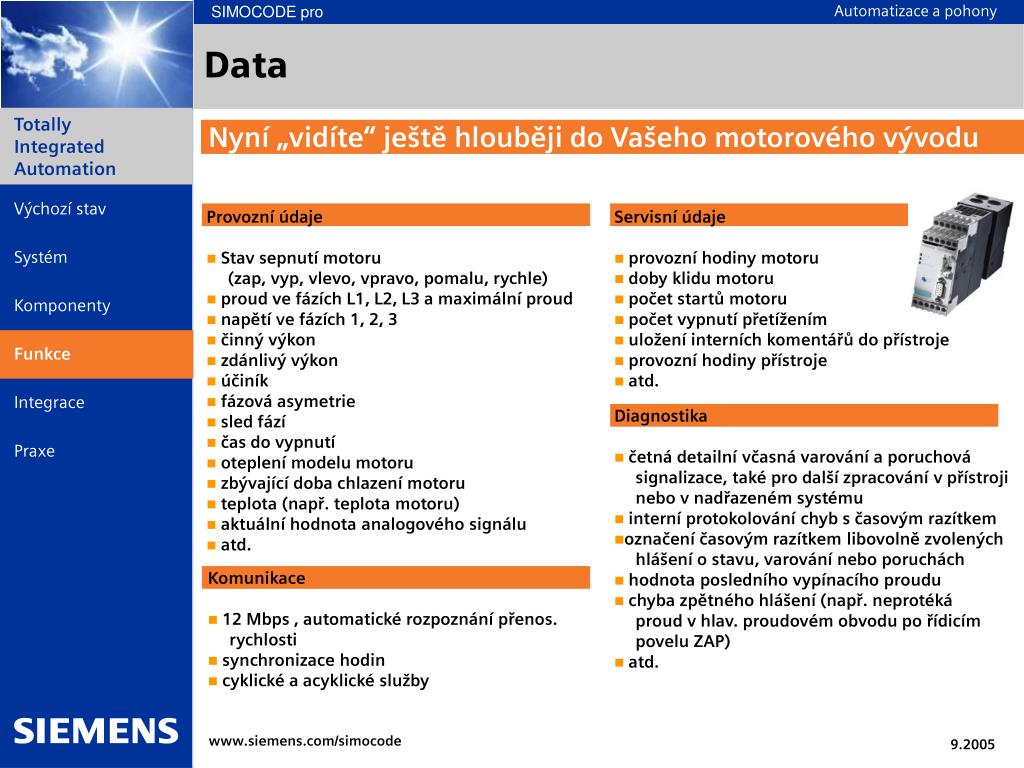

  10. Data Nyní „vidíte“ ještě hlouběji do Vašeho motorového vývodu • Provozní údaje • Stav sepnutí motoru • (zap, vyp, vlevo, vpravo, pomalu, rychle) • proud ve fázích L1, L2, L3 a maximální proud • napětí ve fázích 1, 2, 3 • činný výkon • zdánlivý výkon • účiník • fázová asymetrie • sled fází • čas do vypnutí • oteplení modelu motoru • zbývající doba chlazení motoru • teplota (např. teplota motoru) • aktuální hodnota analogového signálu • atd. • Servisní údaje • provozní hodiny motoru • doby klidu motoru • počet startů motoru • počet vypnutí přetížením • uložení interních komentářů do přístroje • provozní hodiny přístroje • atd. Funkce • Diagnostika • četná detailní včasná varování a poruchová signalizace, také pro další zpracování v přístroji nebo v nadřazeném systému • interní protokolování chyb s časovým razítkem • označení časovým razítkem libovolně zvolených hlášení o stavu, varování nebo poruchách • hodnota posledního vypínacího proudu • chyba zpětného hlášení (např. neprotéká proud v hlav. proudovém obvodu po řídicím povelu ZAP) • atd. • Komunikace • 12 Mbps , automatické rozpoznání přenos. rychlosti • synchronizace hodin • cyklické a acyklické služby

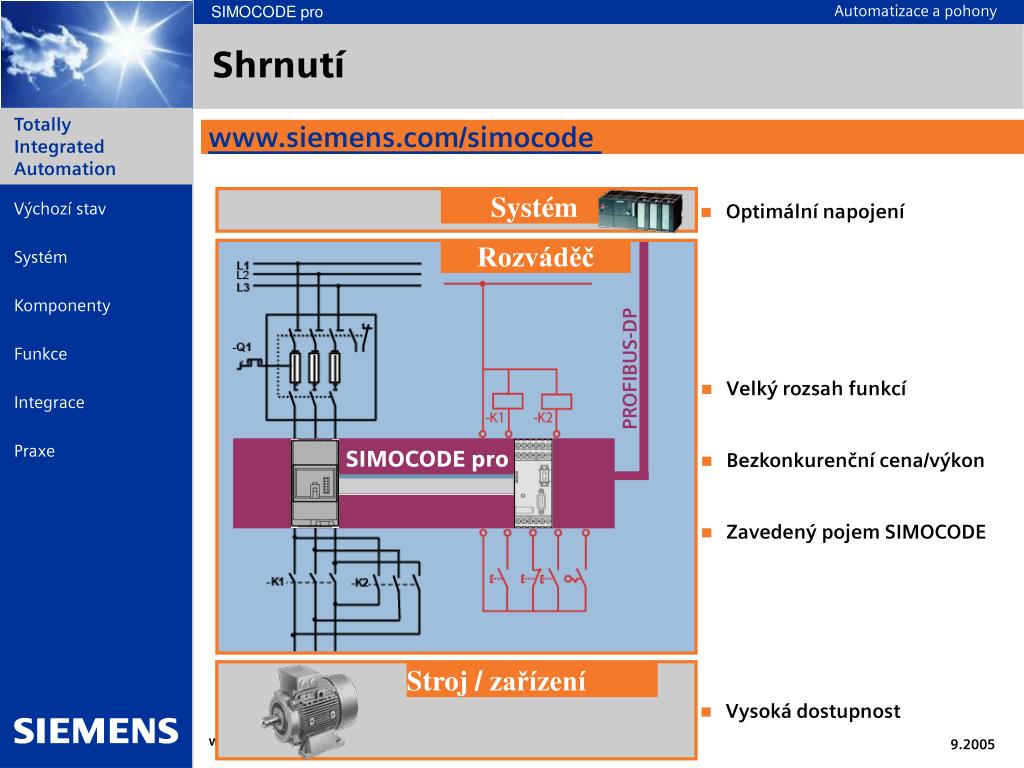

  11. Shrnutí www.siemens.com/simocode Systém • Optimální napojení Rozváděč PROFIBUS-DP • Velký rozsah funkcí • Bezkonkurenční cena/výkon • Zavedený pojem SIMOCODE SIMOCODE pro Stroj / zařízení • Vysoká dostupnost
