RFID technologie Radio Frequency Identification

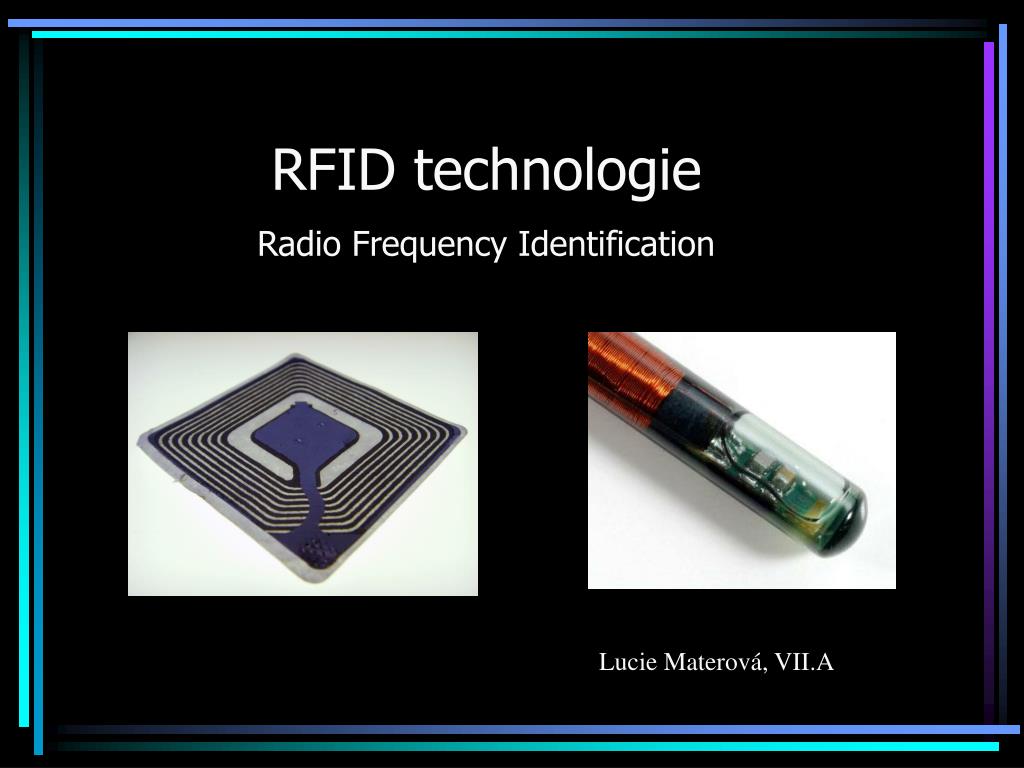

1. RFID technologie Radio Frequency Identification Lucie Materová, VII.A

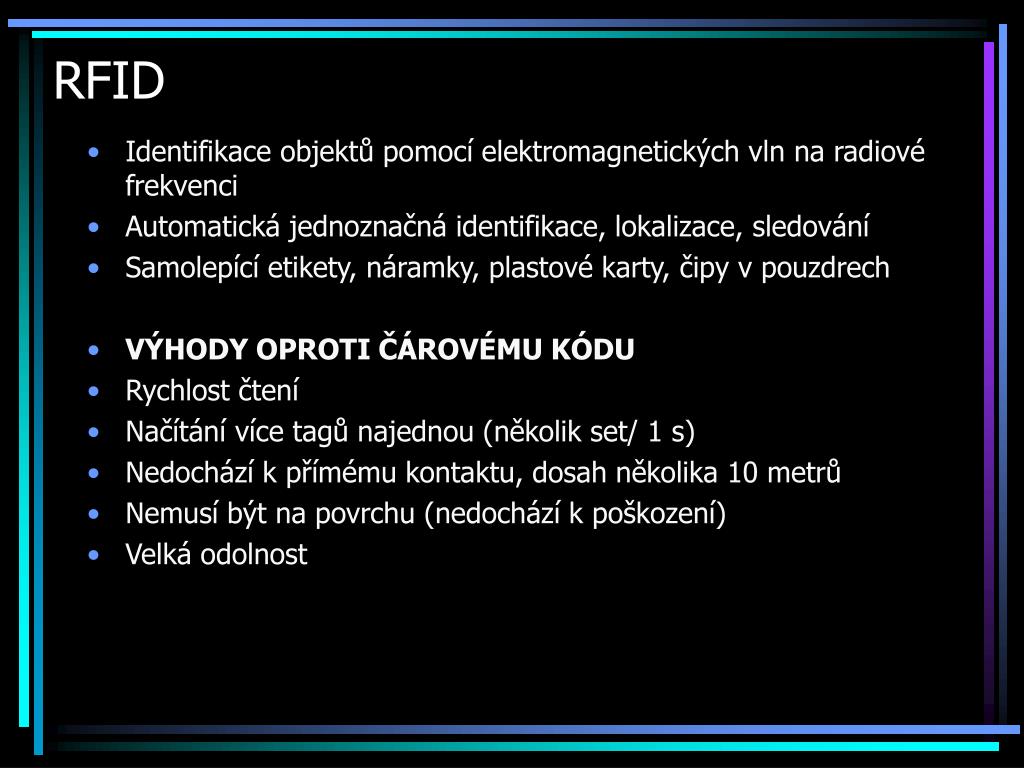

2. RFID • Identifikace objektů pomocí elektromagnetických vln na radiové frekvenci • Automatická jednoznačná identifikace, lokalizace, sledování • Samolepící etikety, náramky, plastové karty, čipy v pouzdrech • VÝHODY OPROTI ČÁROVÉMU KÓDU • Rychlost čtení • Načítání více tagů najednou (několik set/ 1 s) • Nedochází k přímému kontaktu, dosah několika 10 metrů • Nemusí být na povrchu (nedochází k poškození) • Velká odolnost

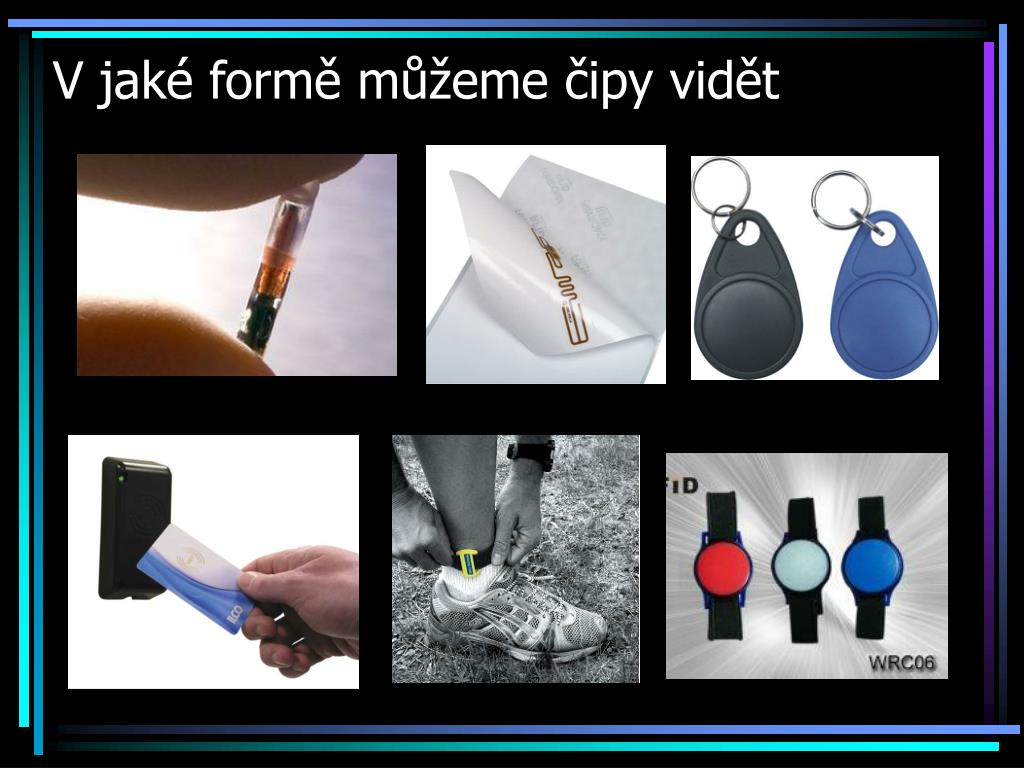

3. V jaké formě můžeme čipy vidět

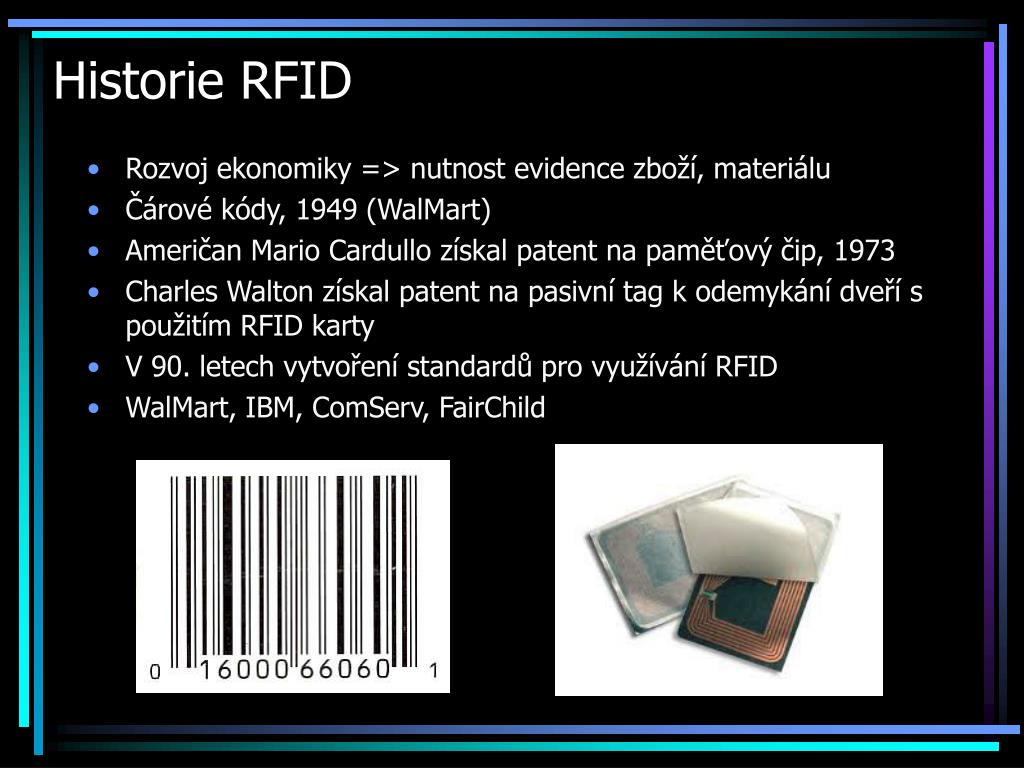

4. Historie RFID • Rozvoj ekonomiky => nutnost evidence zboží, materiálu • Čárové kódy, 1949 (WalMart) • Američan Mario Cardullo získal patent na paměťový čip, 1973 • Charles Walton získal patent na pasivní tag k odemykání dveří s použitím RFID karty • V 90. letech vytvoření standardů pro využívání RFID • WalMart, IBM, ComServ, FairChild

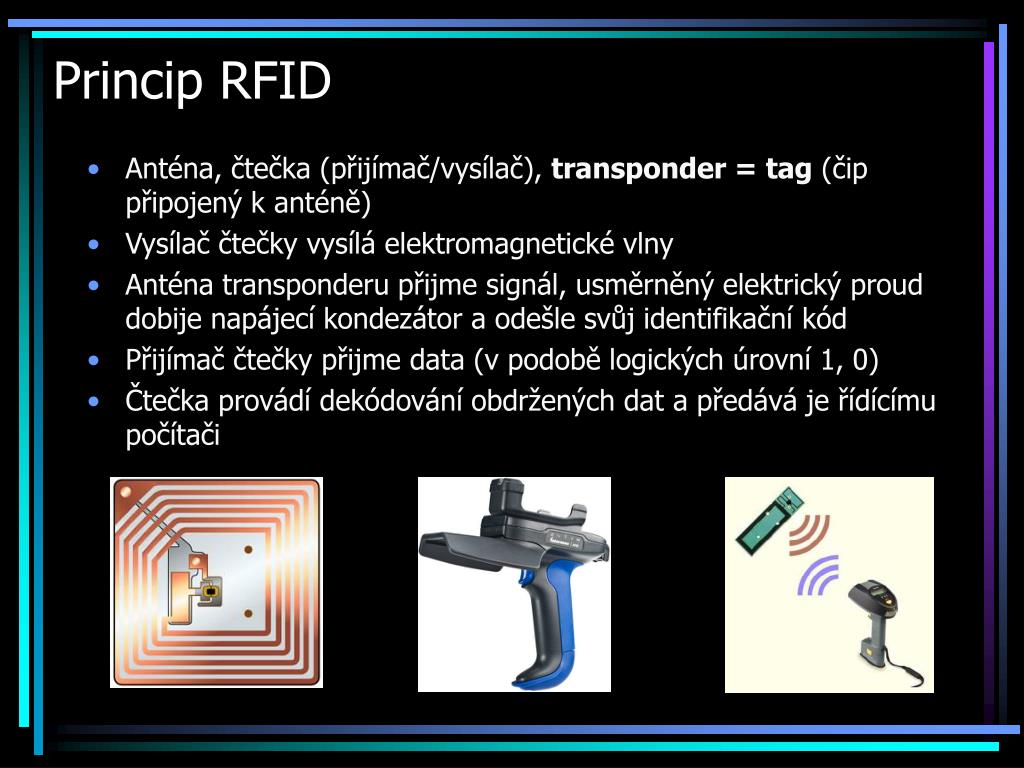

5. Princip RFID • Anténa, čtečka (přijímač/vysílač), transponder = tag (čip připojený k anténě) • Vysílač čtečky vysílá elektromagnetické vlny • Anténa transponderu přijme signál, usměrněný elektrický proud dobije napájecí kondezátor a odešle svůj identifikační kód • Přijímač čtečky přijme data (v podobě logických úrovní 1, 0) • Čtečka provádí dekódování obdržených dat a předává je řídícímu počítači

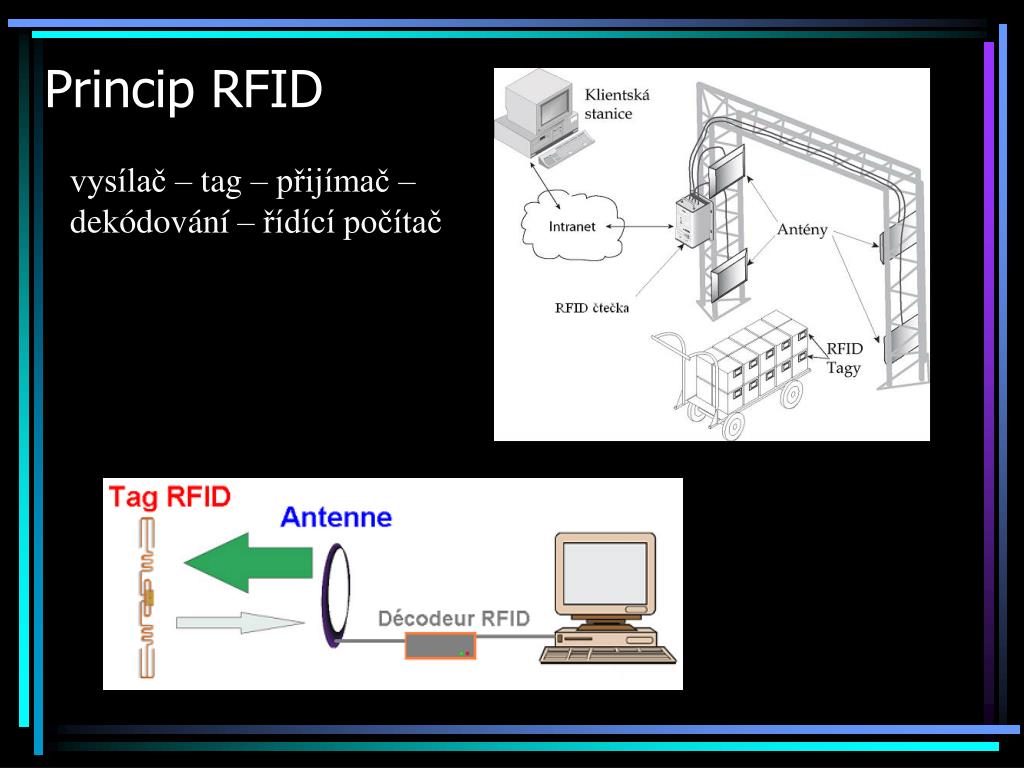

6. Princip RFID vysílač – tag – přijímač – dekódování – řídící počítač

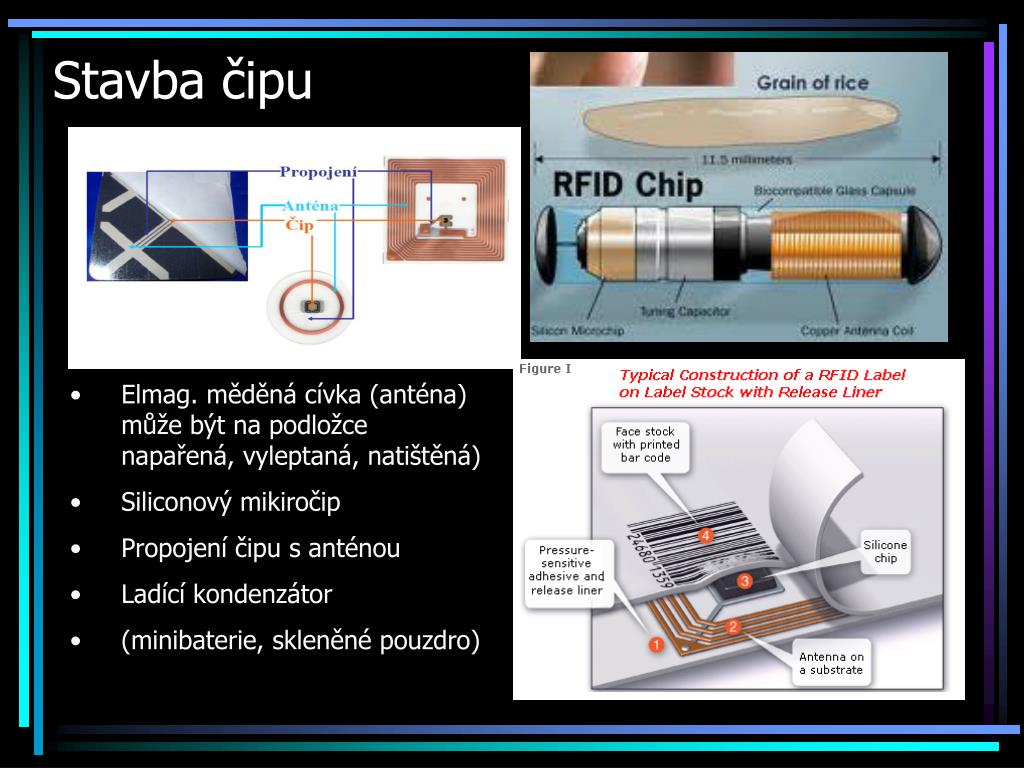

7. Stavba čipu • Elmag. měděná cívka (anténa) může být na podložce napařená, vyleptaná, natištěná) • Siliconový mikiročip • Propojení čipu s anténou • Ladící kondenzátor • (minibaterie, skleněné pouzdro)

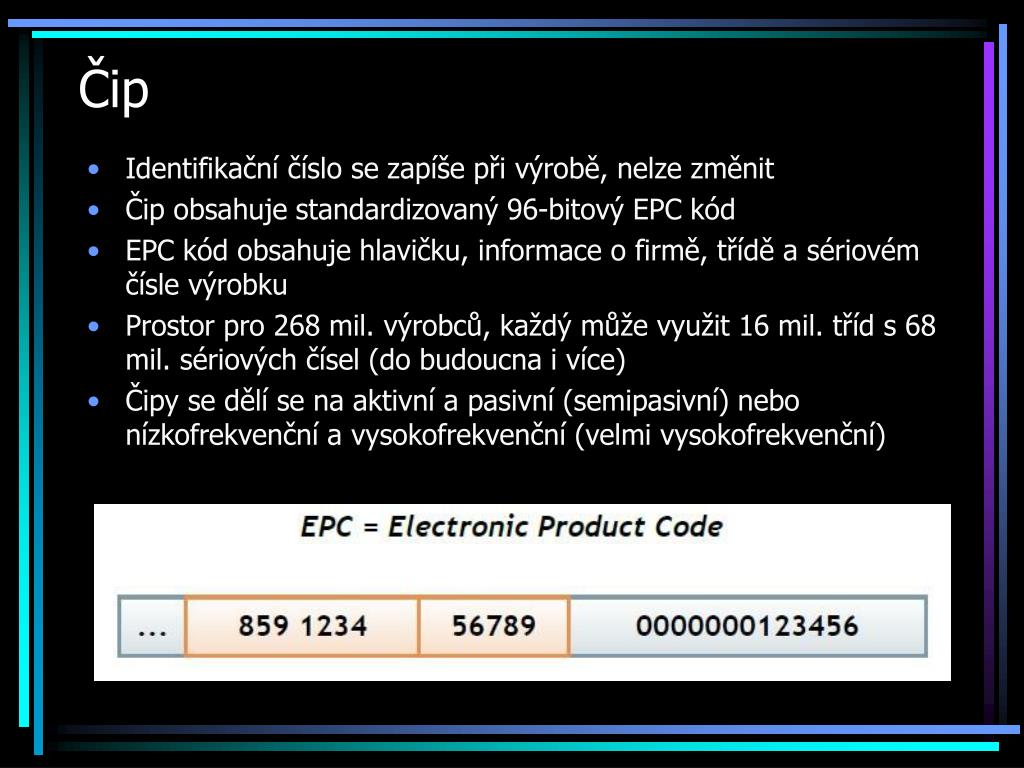

8. Čip • Identifikační číslo se zapíše při výrobě, nelze změnit • Čip obsahuje standardizovaný 96-bitový EPC kód • EPC kód obsahuje hlavičku, informace o firmě, třídě a sériovém čísle výrobku • Prostor pro 268 mil. výrobců, každý může využit 16 mil. tříd s 68 mil. sériových čísel (do budoucna i více) • Čipy se dělí se na aktivní a pasivní (semipasivní) nebo nízkofrekvenční a vysokofrekvenční (velmi vysokofrekvenční)

9. Pasivní čip • Levnější, častější použití • Vzdálenost čtení až 30 m • Užití technologie RTF (reader talks first) • Nemají baterii, jsou aktivovány pouze v přítomnosti radiofrekvenčních vln • Vysílač periodicky vysílá pulsy do okolí, pokud je v blízkosti RFID čip, ten využije signál k nabití napájecího kondenzátoru a odešle odpověď • Identifikace osob, zboží, logistika • Semipasivní čip (zvýšení dosahu, využití minibaterie)

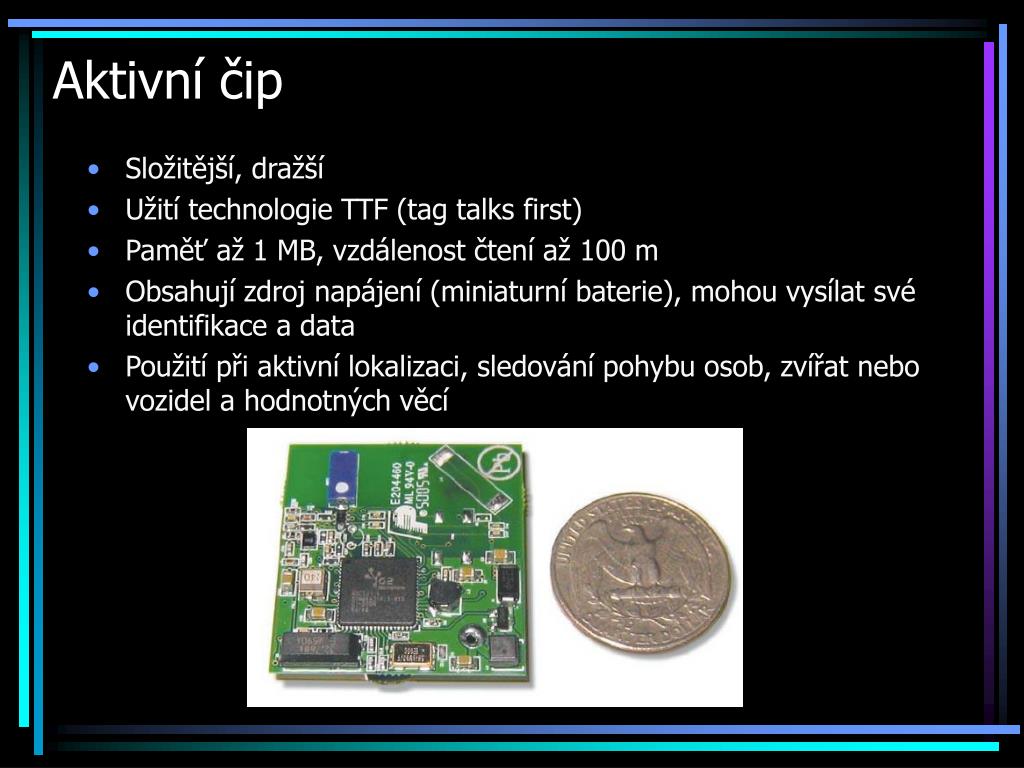

10. Aktivní čip • Složitější, dražší • Užití technologie TTF (tag talks first) • Paměť až 1 MB, vzdálenost čtení až 100 m • Obsahují zdroj napájení (miniaturní baterie), mohou vysílat své identifikace a data • Použití při aktivní lokalizaci, sledování pohybu osob, zvířat nebo vozidel a hodnotných věcí

11. Dělení na základě frekvence • LF nízké frekvence (125 - 135 kHz) • Dosah <0,2 m, kontaktní snímání • Čipování zvířat, docházkové karty • HF vysoké frekvence (13,56 MHz) • Dosah <1 m, bezkontaktní snímání • Docházkové systémy, Smart Label • UHF velmi vysoká frekvence (850 – 950 MHz; 2,4 – 2,5 GHz) • Dosah <3 m • Vlny hůře pronikají skrz kov a kapaliny • Třídění zásilek na letišti

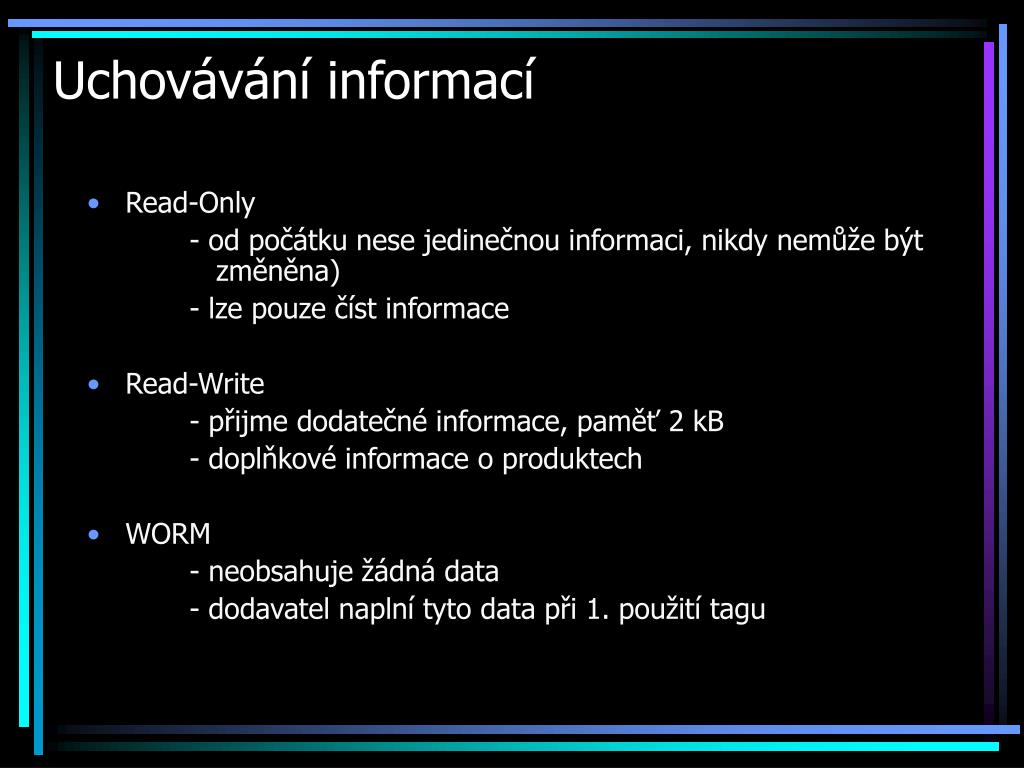

12. Uchovávání informací • Read-Only - od počátku nese jedinečnou informaci, nikdy nemůže být změněna) - lze pouze číst informace • Read-Write - přijme dodatečné informace, paměť 2 kB - doplňkové informace o produktech • WORM - neobsahuje žádná data - dodavatel naplní tyto data při 1. použití tagu

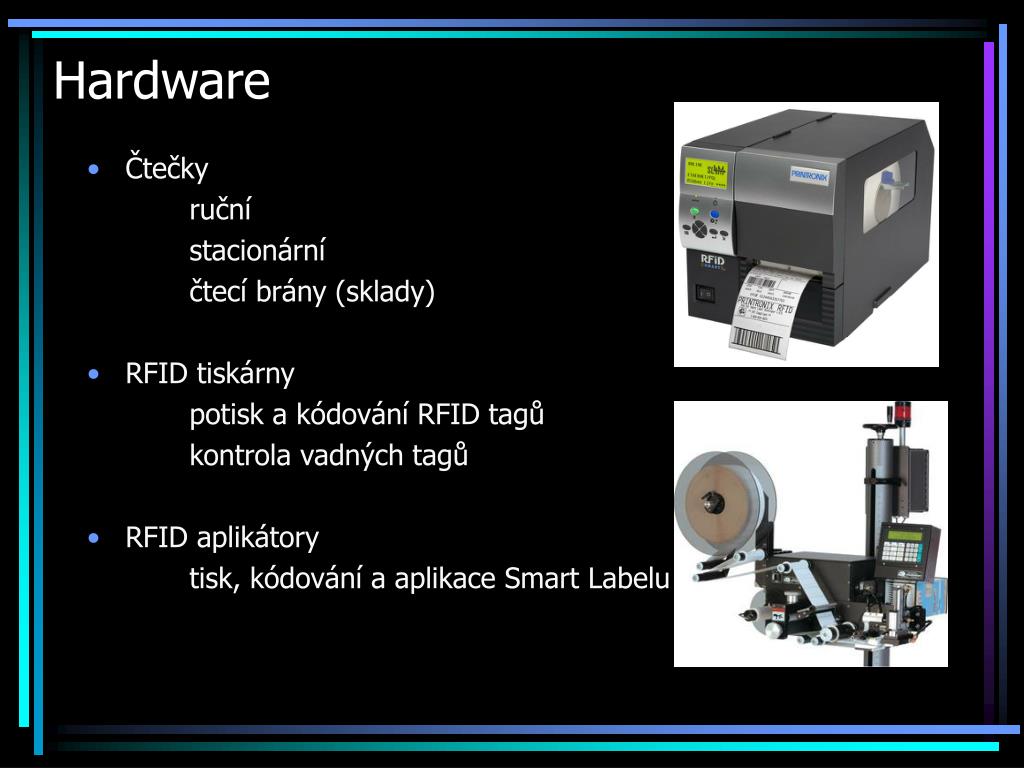

13. Hardware • Čtečky ruční stacionární čtecí brány (sklady) • RFID tiskárny potisk a kódování RFID tagů kontrola vadných tagů • RFID aplikátory tisk, kódování a aplikace Smart Labelu

14. Smart Label • 2vrstvá etiketa • Silikonový vrstva (0,1 mm) • Horní vrstva je potisknutelná (tlakem, teplotou, inkoustem) • Spodní vrstva obsahuje tag • Mohou být jednorázové i přepisovatelné • Výhodou je dvojí evidence (RFID + čárový kód)

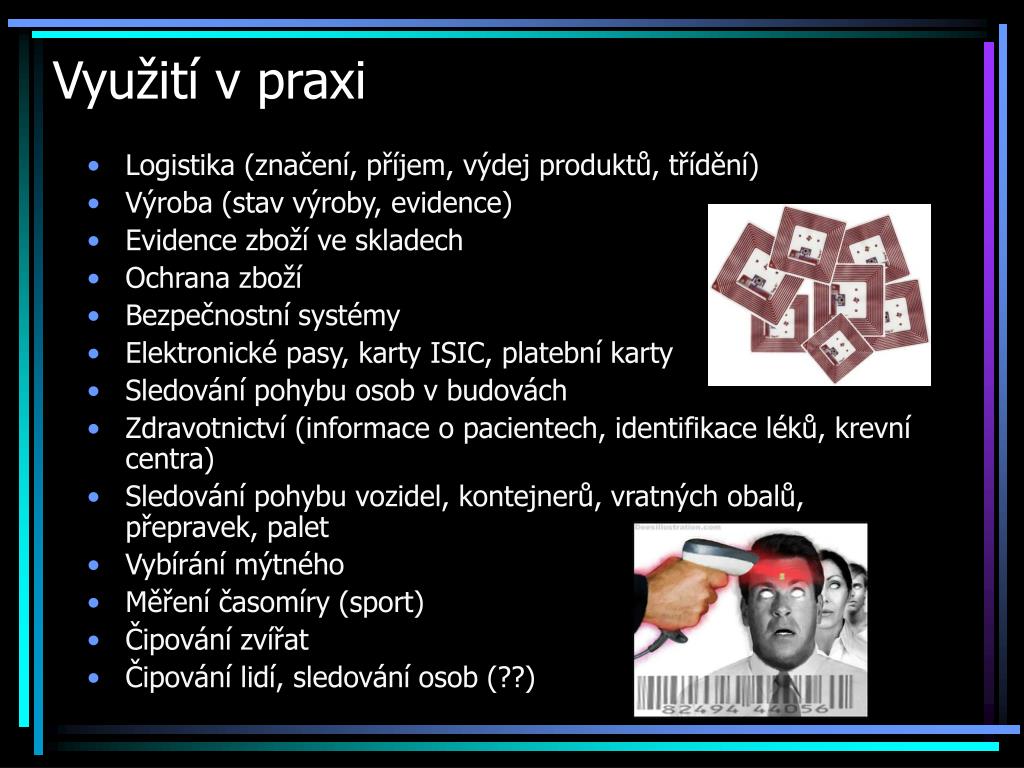

15. Využití v praxi • Logistika (značení, příjem, výdej produktů, třídění) • Výroba (stav výroby, evidence) • Evidence zboží ve skladech • Ochrana zboží • Bezpečnostní systémy • Elektronické pasy, karty ISIC, platební karty • Sledování pohybu osob v budovách • Zdravotnictví (informace o pacientech, identifikace léků, krevní centra) • Sledování pohybu vozidel, kontejnerů, vratných obalů, přepravek, palet • Vybírání mýtného • Měření časomíry (sport) • Čipování zvířat • Čipování lidí, sledování osob (??)

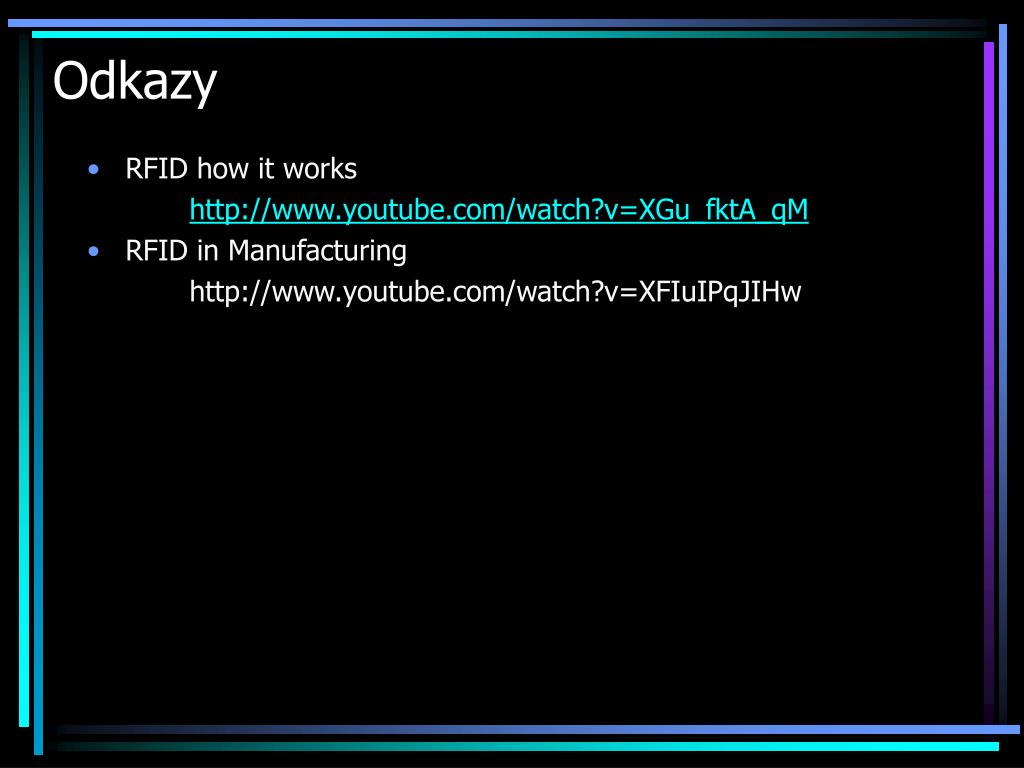

16. Odkazy • RFID how it works http://www.youtube.com/watch?v=XGu_fktA_qM • RFID in Manufacturing http://www.youtube.com/watch?v=XFIuIPqJIHw
