الفصل الثاني. تأثير تربة الموقع. جلال الدبيك. عامـــل تأثيــر الموقع ) Site Effect (. أثر جيولوجية المنطقة و أنظمة التصدعات الأرضية أثر التربة (تربة الموقع): - التضخيم الزلزالي Amplification - الانزلاقات الأرضية Landslides

jontae
Download Presentation

تأثير تربة الموقع

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. الفصل الثاني تأثير تربة الموقع جلال الدبيك

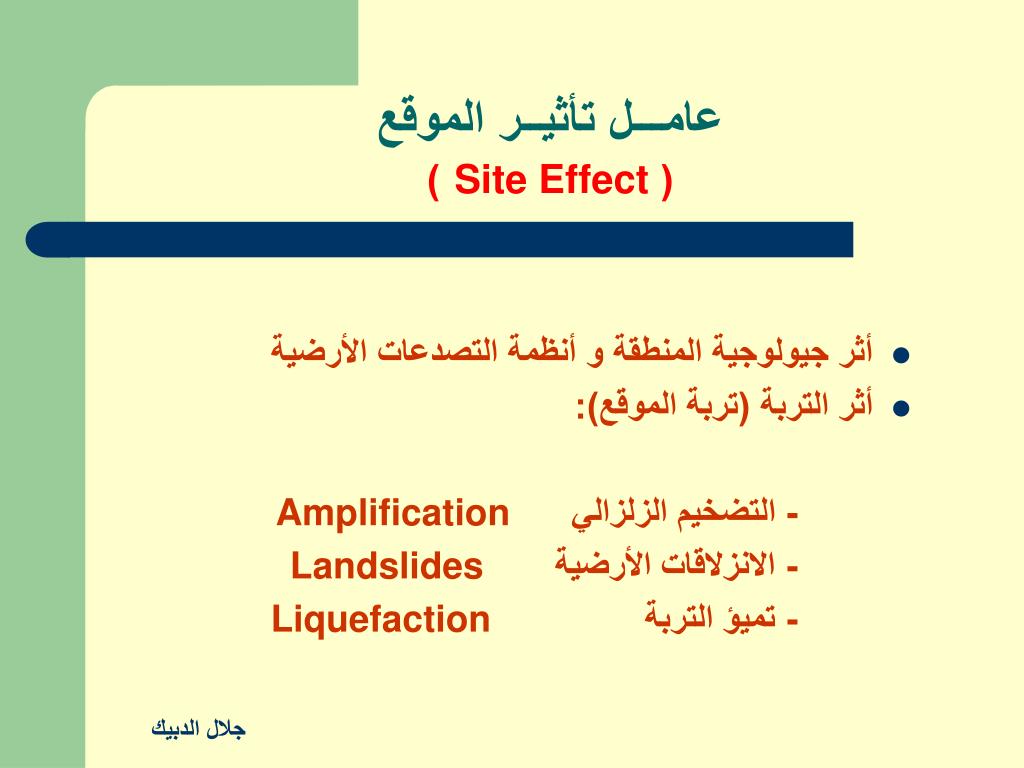

  2. عامـــل تأثيــر الموقع)Site Effect ( • أثر جيولوجية المنطقة و أنظمة التصدعات الأرضية • أثر التربة (تربة الموقع): - التضخيم الزلزالي Amplification - الانزلاقات الأرضية Landslides - تميؤ التربة Liquefaction جلال الدبيك

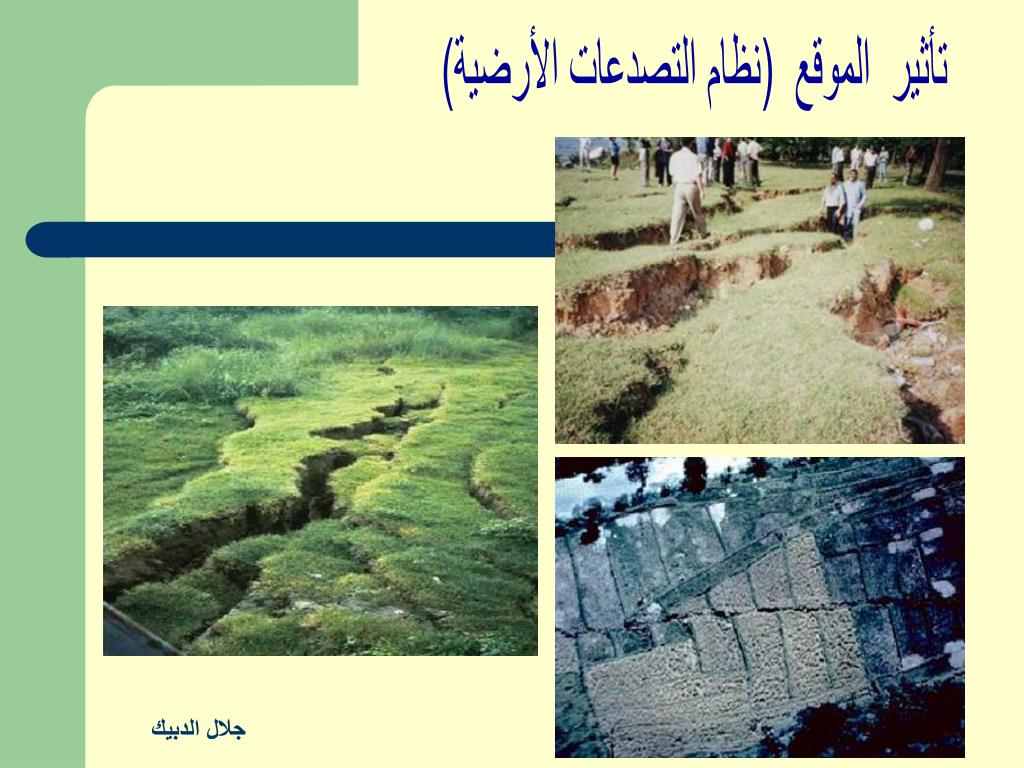

  3. تأثير الموقع (نظام التصدعات الأرضية) جلال الدبيك

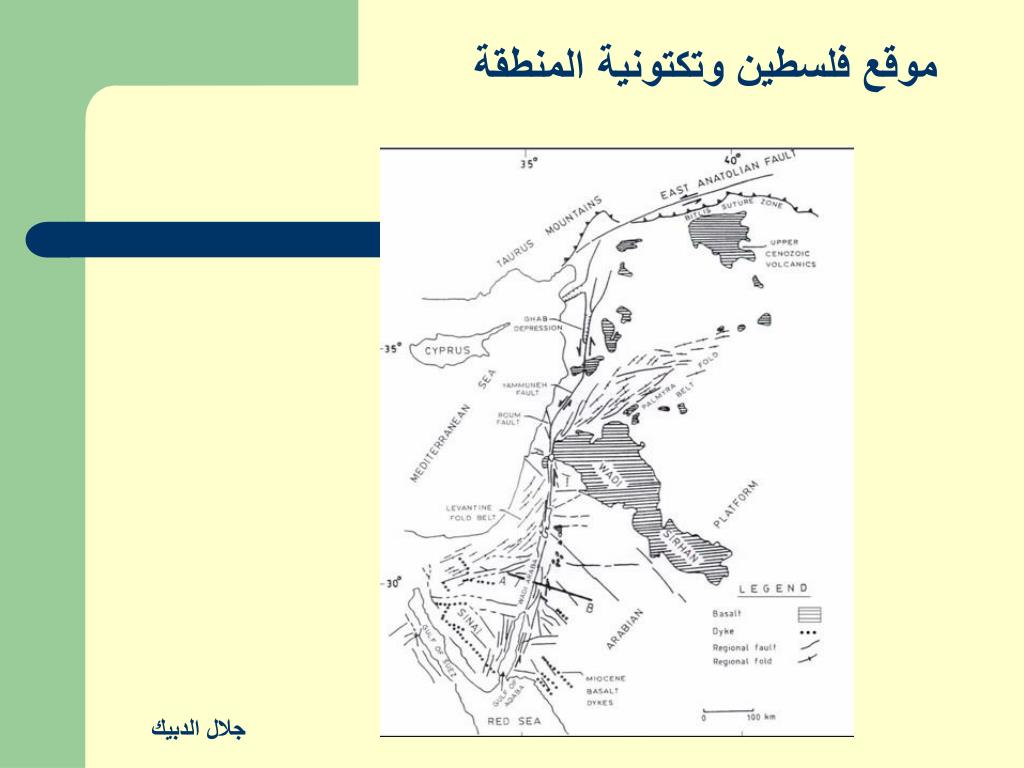

  4. موقع فلسطين وتكتونية المنطقة جلال الدبيك

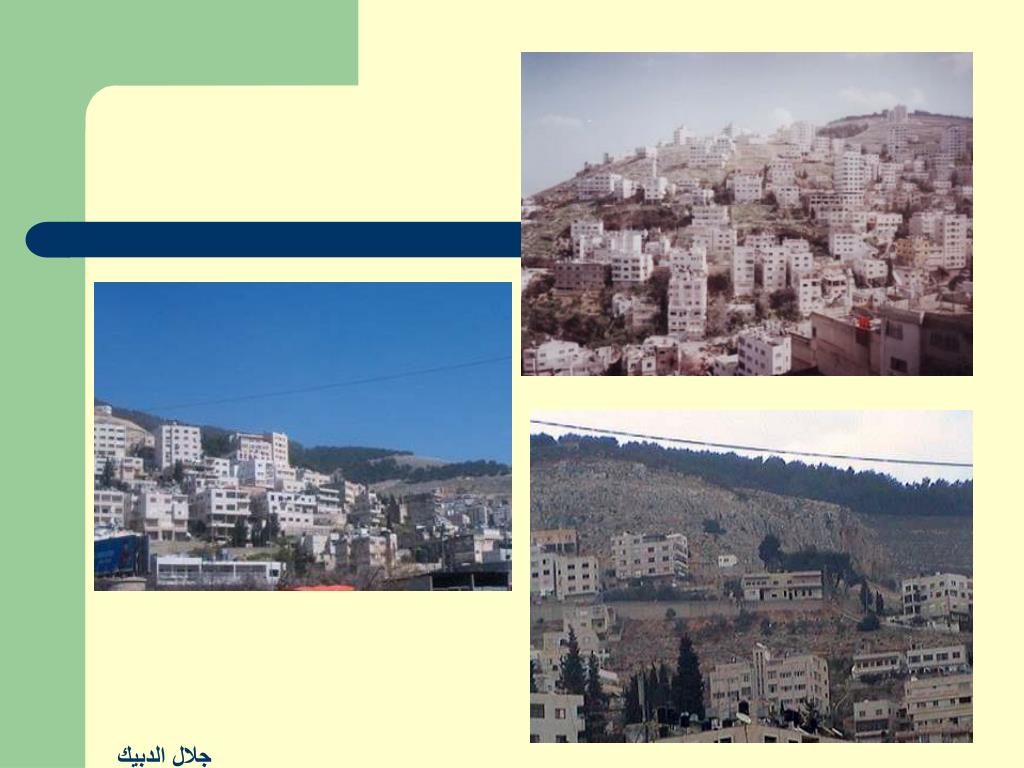

  5. جلال الدبيك

  6. جلال الدبيك

  7. Site Amplification جلال الدبيك No collapse, Partial collapse, Total collapse

  8. التضخيم الزلزالي لتربة الموقع Site Amplification تأثير جيولوجية المنطقة (local geologic) وتربة الموقع (Local soil ) على شدة الاهتزازات الأرضية وبالتالي على حجم الأضرار والانهيارات: ففي سنة 1824 دون ماك موردو (Mac Murdo) في أحد مذكراته: أن المباني المقامة على أرض صخرية عندما تعرضت للهزات الأرضية لم تتأثر بشكل كبير كمثيلاتها من المباني في نفس المنطقة والمقامة على تربة طينية • سنة 1908  وود Wood • سنة 1910  ريد (Ried) • سنة 1927  جتنبرغ (Gutenberg) • ظل توفر أجهزة رصد وتحليل الحركات الزلزالية القوية (Strong Motion Instruments) جلال الدبيك

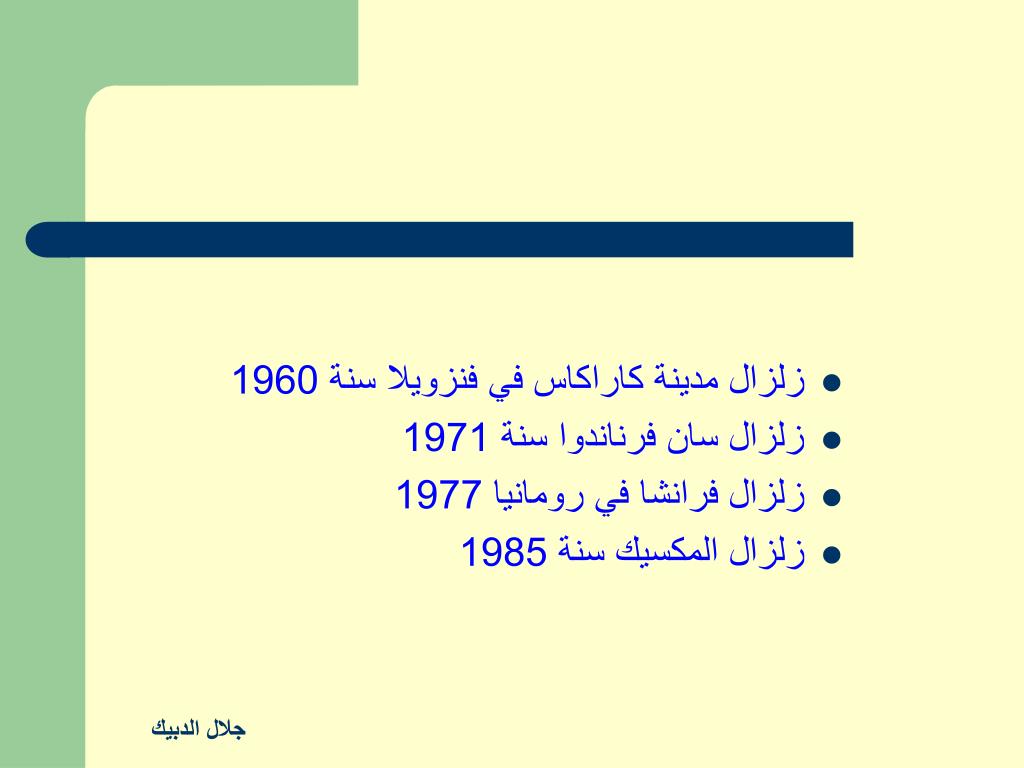

  9. زلزال مدينة كاراكاس في فنزويلا سنة 1960 • زلزال سان فرناندوا سنة 1971 • زلزال فرانشا في رومانيا 1977 • زلزال المكسيك سنة 1985 جلال الدبيك

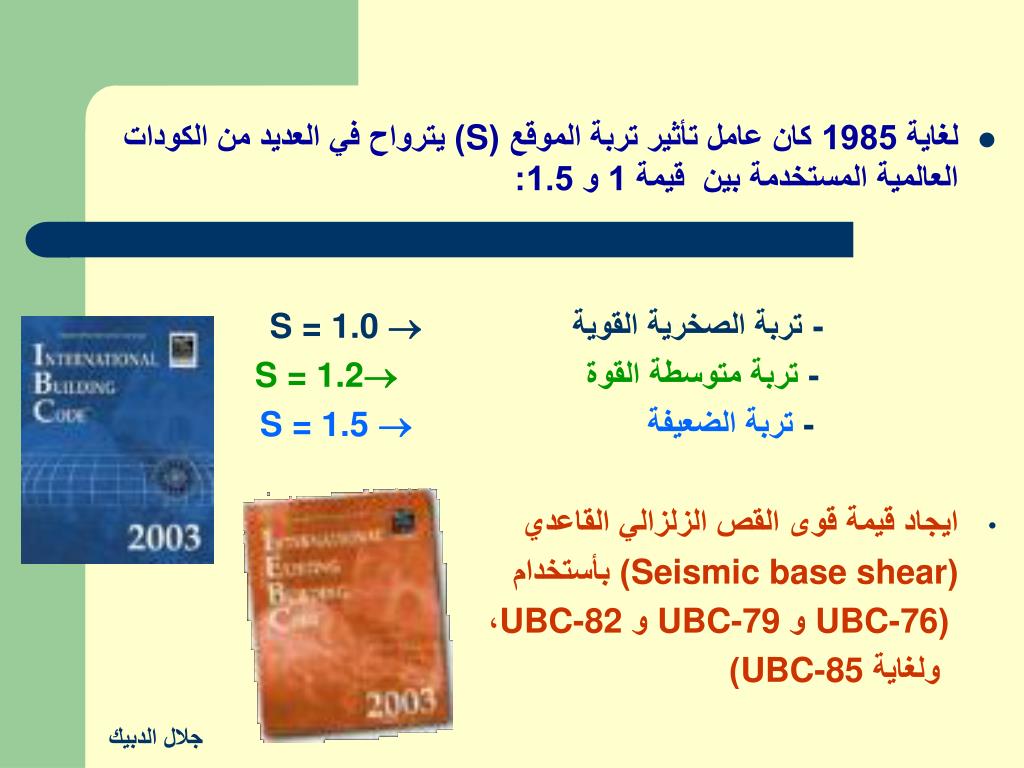

  10. لغاية 1985 كان عامل تأثير تربة الموقع (S) يترواح في العديد من الكودات العالمية المستخدمة بين قيمة 1 و 1.5: - تربة الصخرية القويةS = 1.0  - تربة متوسطة القوةS = 1.2 - تربة الضعيفةS = 1.5  • ايجاد قيمة قوى القص الزلزالي القاعدي (Seismic base shear) بأستخدام (UBC-76 و UBC-79 و UBC-82، ولغاية UBC-85) جلال الدبيك

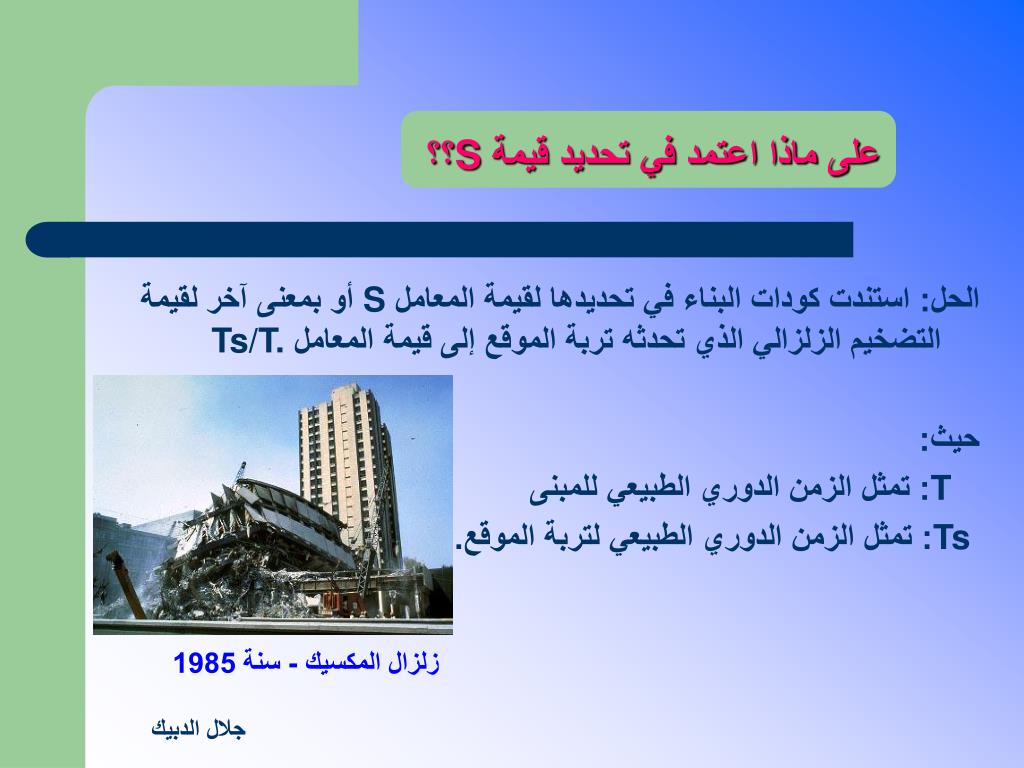

  11. على ماذا اعتمد في تحديد قيمة S؟؟ الحل: استندت كودات البناء في تحديدها لقيمة المعامل S أو بمعنى آخر لقيمة التضخيم الزلزالي الذي تحدثه تربة الموقع إلى قيمة المعامل Ts/T. حيث: T: تمثل الزمن الدوري الطبيعي للمبنى Ts: تمثل الزمن الدوري الطبيعي لتربة الموقع. زلزال المكسيك - سنة 1985 جلال الدبيك

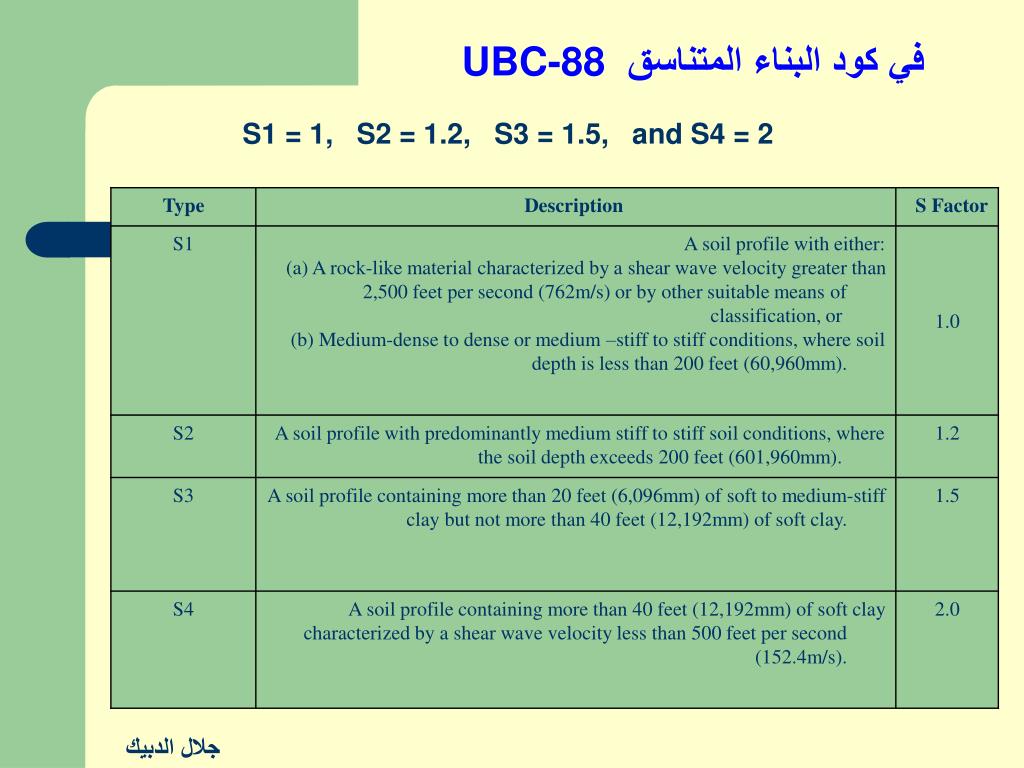

  12. في كود البناء المتناسق UBC-88 S1 = 1, S2 = 1.2, S3 = 1.5, and S4 = 2 جلال الدبيك

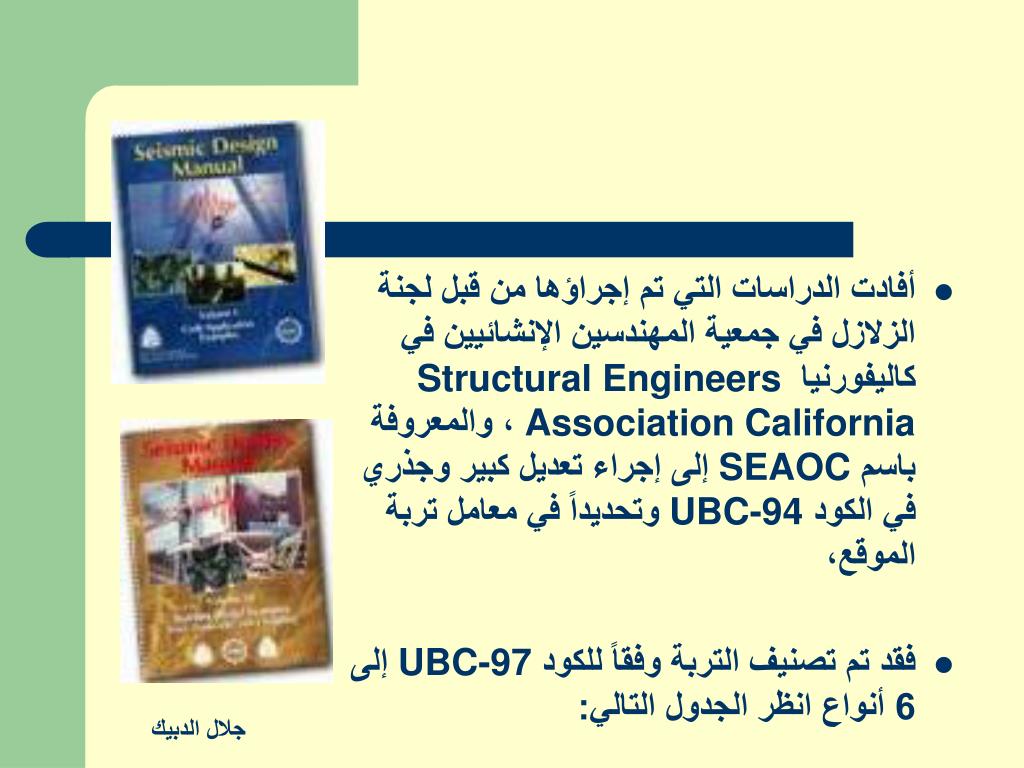

  13. أفادت الدراسات التي تم إجراؤها من قبل لجنة الزلازل في جمعية المهندسين الإنشائيين في كاليفورنيا Structural Engineers Association California ، والمعروفة باسم SEAOC إلى إجراء تعديل كبير وجذري في الكود UBC-94 وتحديداً في معامل تربة الموقع، • فقد تم تصنيف التربة وفقاً للكود UBC-97 إلى 6 أنواع انظر الجدول التالي: جلال الدبيك

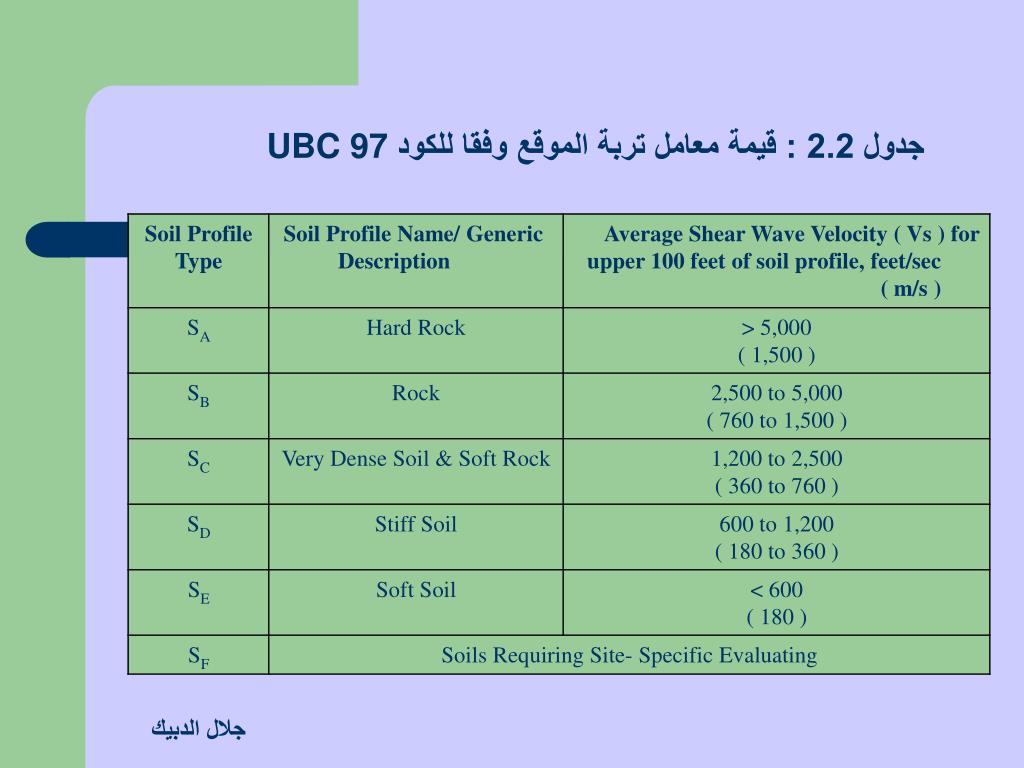

  14. جدول 2.2 : قيمة معامل تربة الموقع وفقا للكود UBC 97 جلال الدبيك

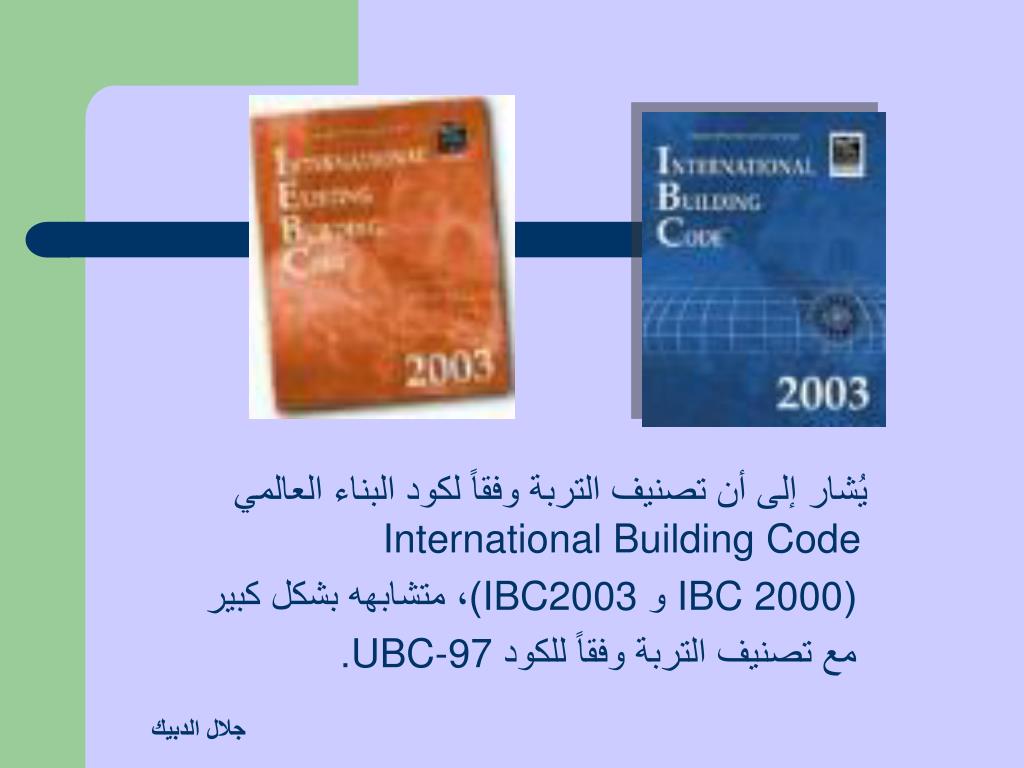

  15. يُشار إلى أن تصنيف التربة وفقاً لكود البناء العالمي International Building Code (IBC 2000 و IBC2003)، متشابهه بشكل كبير مع تصنيف التربة وفقاً للكود UBC-97. جلال الدبيك

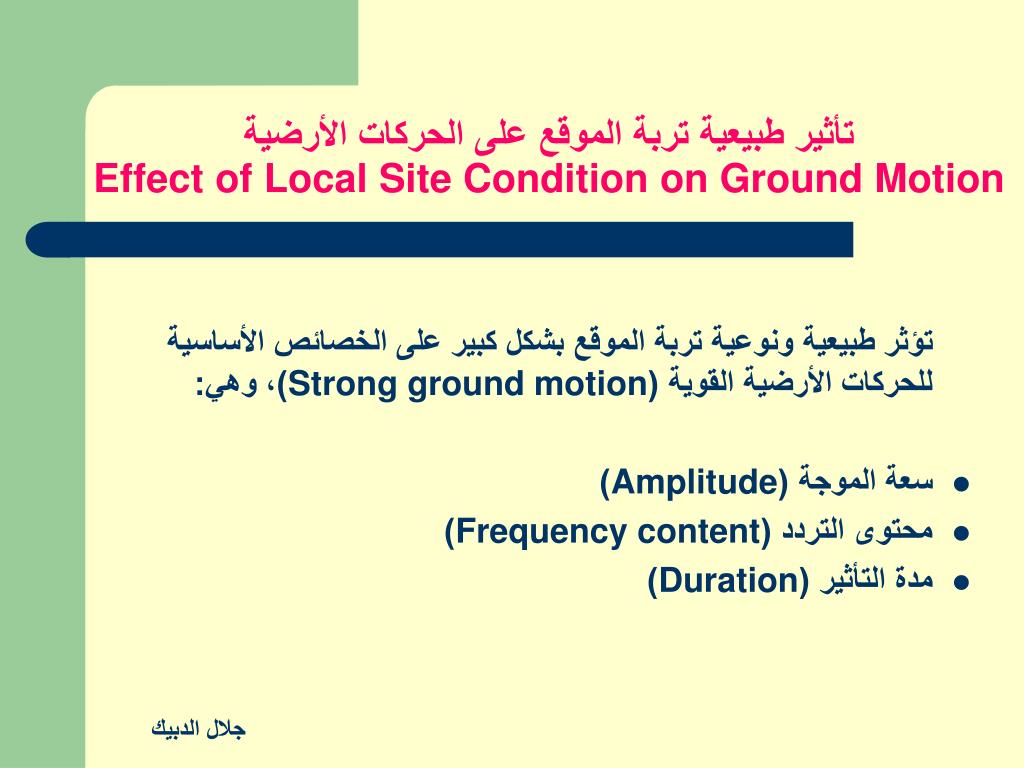

  16. تأثير طبيعية تربة الموقع على الحركات الأرضية Effect of Local Site Condition on Ground Motion تؤثر طبيعية ونوعية تربة الموقع بشكل كبير على الخصائص الأساسية للحركات الأرضية القوية (Strong ground motion)، وهي: • سعة الموجة (Amplitude) • محتوى التردد (Frequency content) • مدة التأثير (Duration) جلال الدبيك

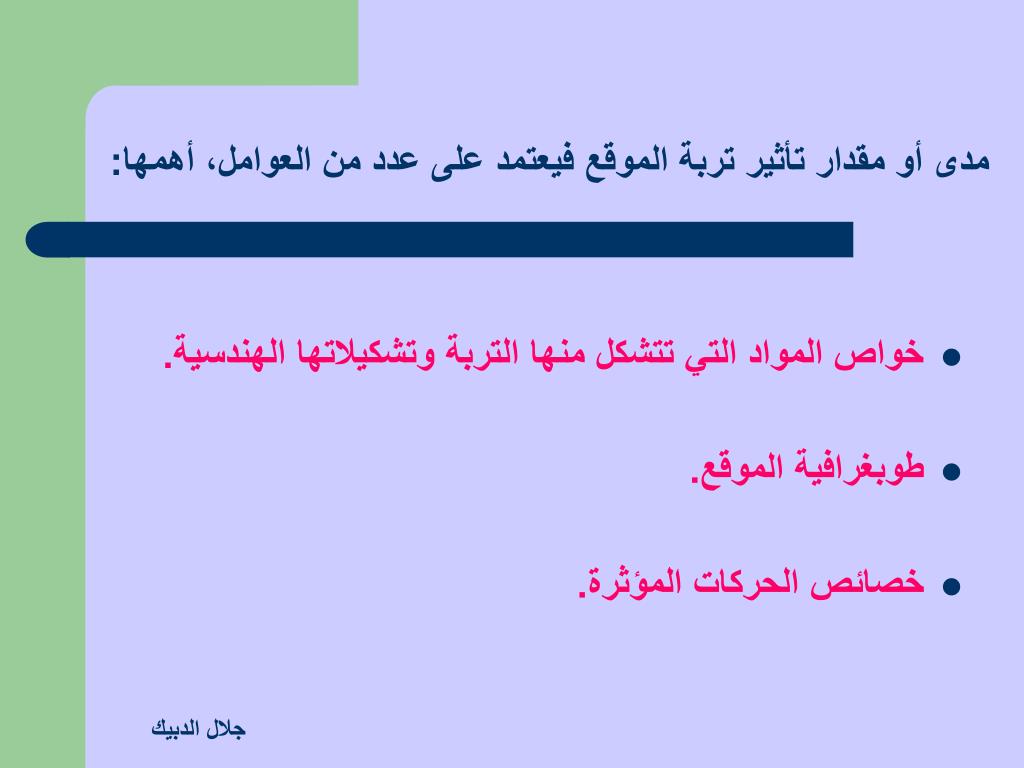

  17. مدى أو مقدار تأثير تربة الموقع فيعتمد على عدد من العوامل، أهمها: • خواص المواد التي تتشكل منها التربة وتشكيلاتها الهندسية. • طوبغرافية الموقع. • خصائص الحركات المؤثرة. جلال الدبيك

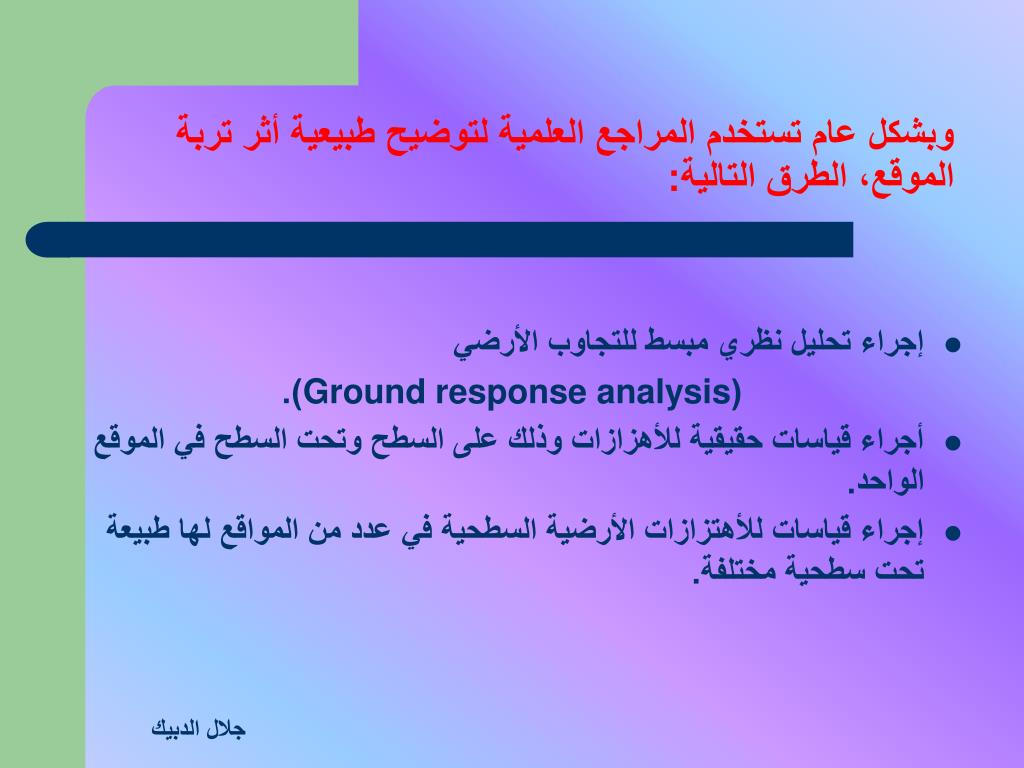

  18. وبشكل عام تستخدم المراجع العلمية لتوضيح طبيعية أثر تربة الموقع، الطرق التالية: • إجراء تحليل نظري مبسط للتجاوب الأرضي (Ground response analysis). • أجراء قياسات حقيقية للأهزازات وذلك على السطح وتحت السطح في الموقع الواحد. • إجراء قياسات للأهتزازات الأرضية السطحية في عدد من المواقع لها طبيعة تحت سطحية مختلفة. جلال الدبيك

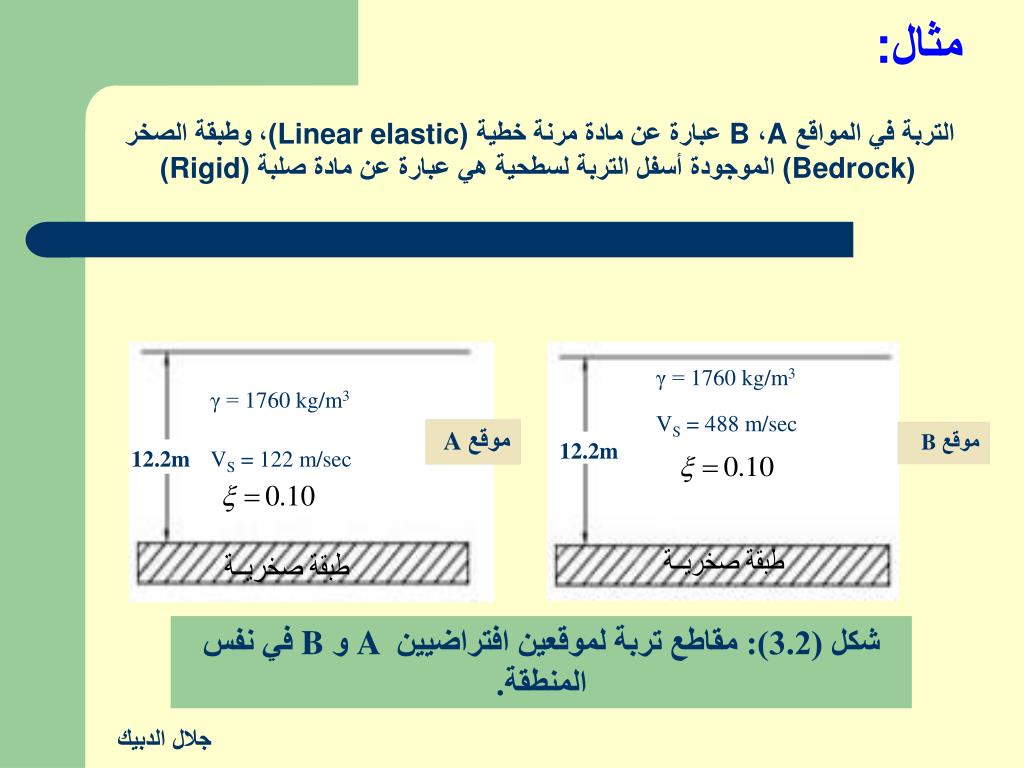

  19. مثال: γ = 1760 kg/m3 γ = 1760 kg/m3 موقع A VS = 488 m/sec 12.2m VS = 122 m/sec موقع B 12.2m التربة في المواقع A، B عبارة عن مادة مرنة خطية (Linear elastic)، وطبقة الصخر (Bedrock) الموجودة أسفل التربة لسطحية هي عبارة عن مادة صلبة (Rigid) شكل (3.2): مقاطع تربة لموقعين افتراضيين A و B في نفس المنطقة. جلال الدبيك

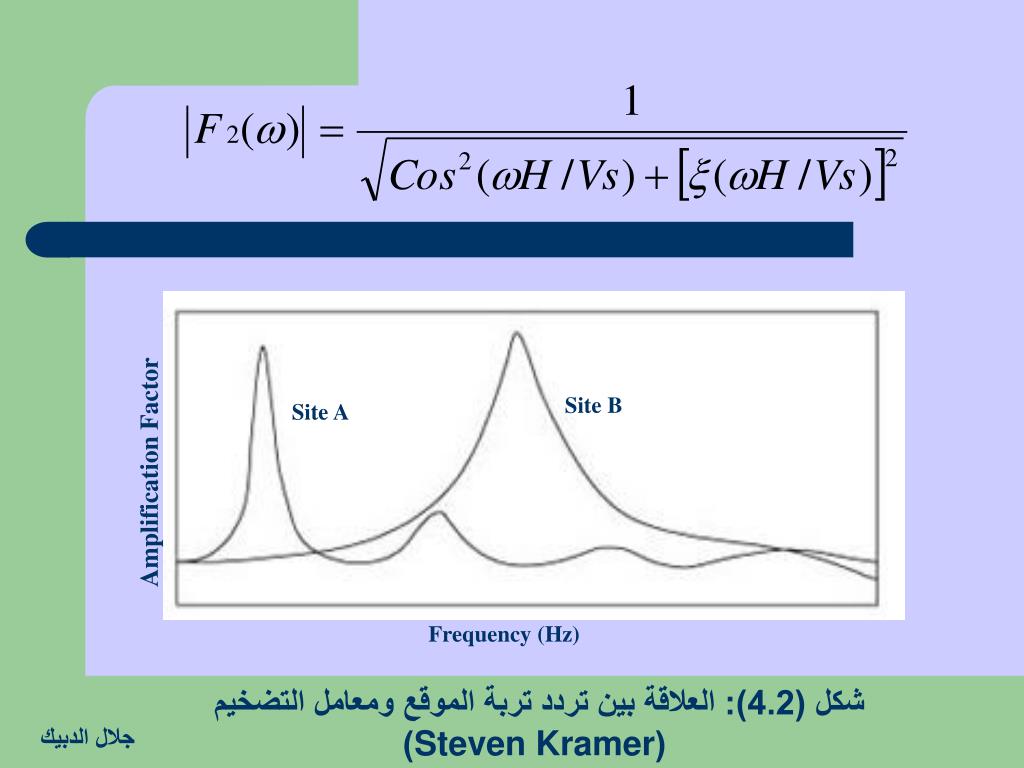

  20. Site B Site A Amplification Factor Frequency (Hz) شكل (4.2): العلاقة بين تردد تربة الموقع ومعامل التضخيم (Steven Kramer) جلال الدبيك

  21. علاقات حسابية جلال الدبيك

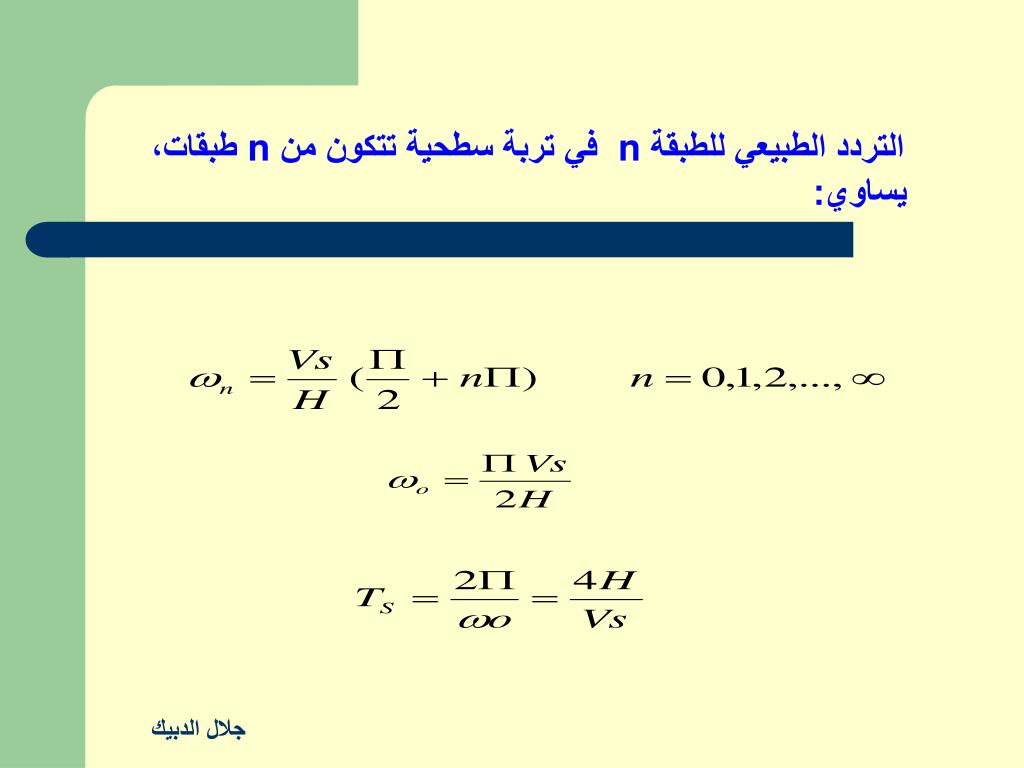

  22. التردد الطبيعي للطبقة n في تربة سطحية تتكون من n طبقات، يساوي: جلال الدبيك

  23. شواهد لقياسات الحركات الأرضية الزلزالية Evidence from Measured surface Motions جلال الدبيك

  24. زلزال سان فرانسيسكو، 1957 جلال الدبيك الاستجابة الطيفية لعدد من المواقع – زلزال سان فرانسيسكو 1957 ( Idriss and Seed)

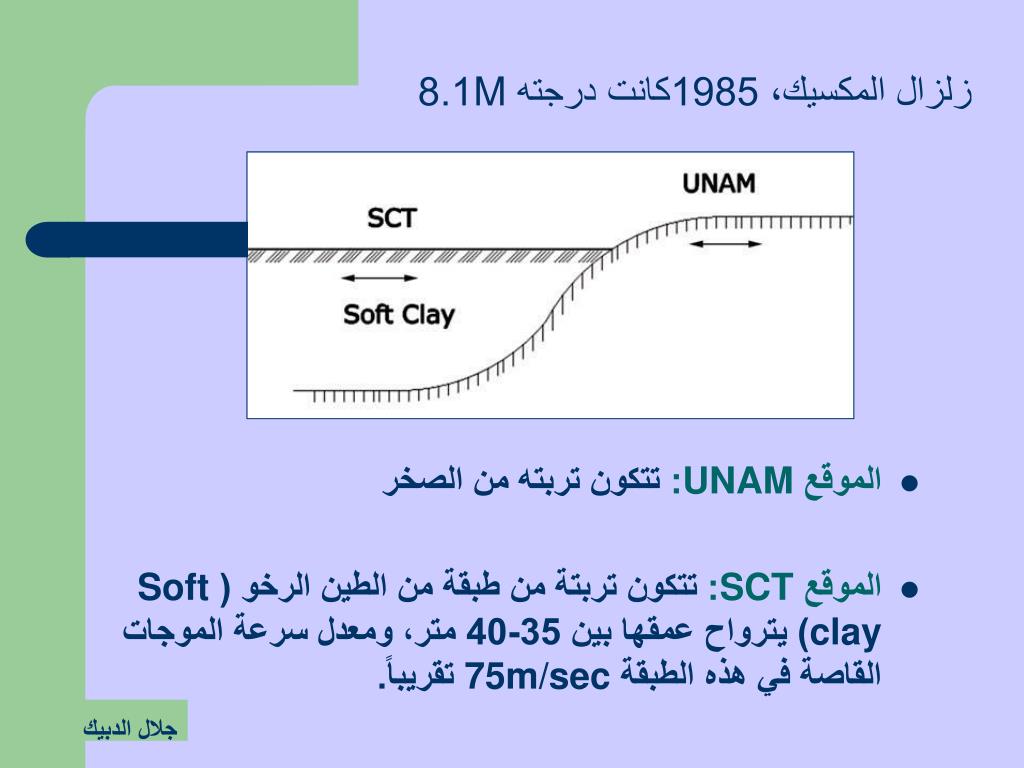

  25. زلزال المكسيك، 1985كانت درجته M8.1 • الموقع UNAM: تتكون تربته من الصخر • الموقع SCT: تتكون تربتة من طبقة من الطين الرخو (Soft clay) يترواح عمقها بين 35-40 متر، ومعدل سرعة الموجات القاصة في هذه الطبقة 75m/sec تقريباً. جلال الدبيك

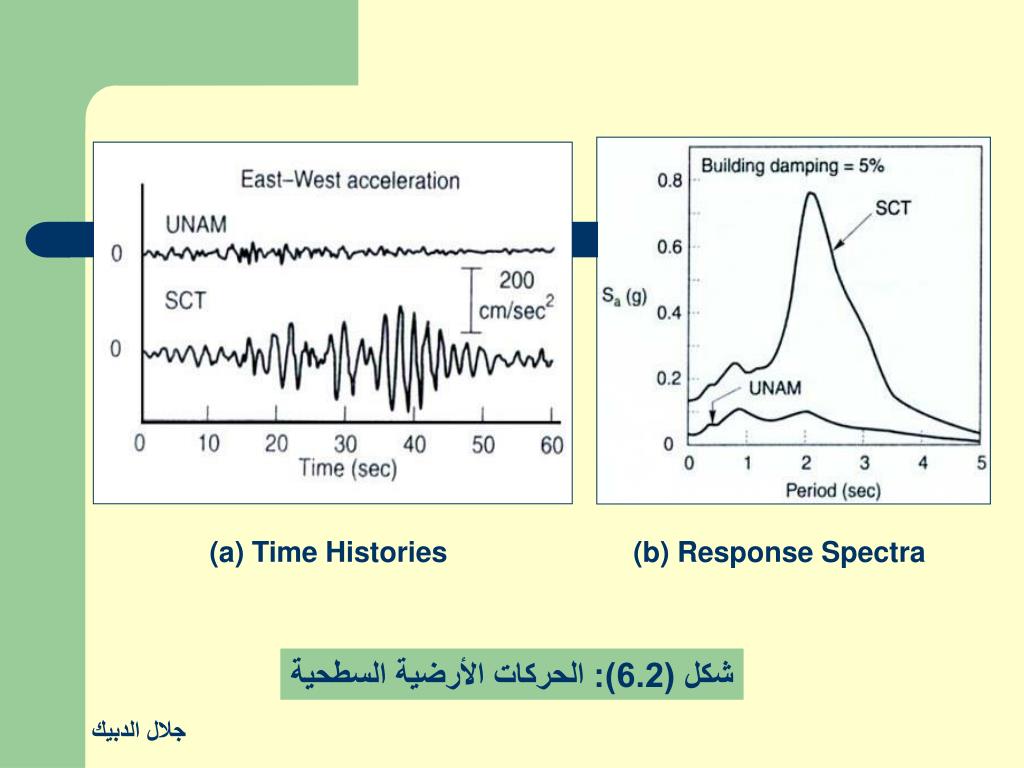

  26. (a) Time Histories (b) Response Spectra شكل (6.2): الحركات الأرضية السطحية جلال الدبيك

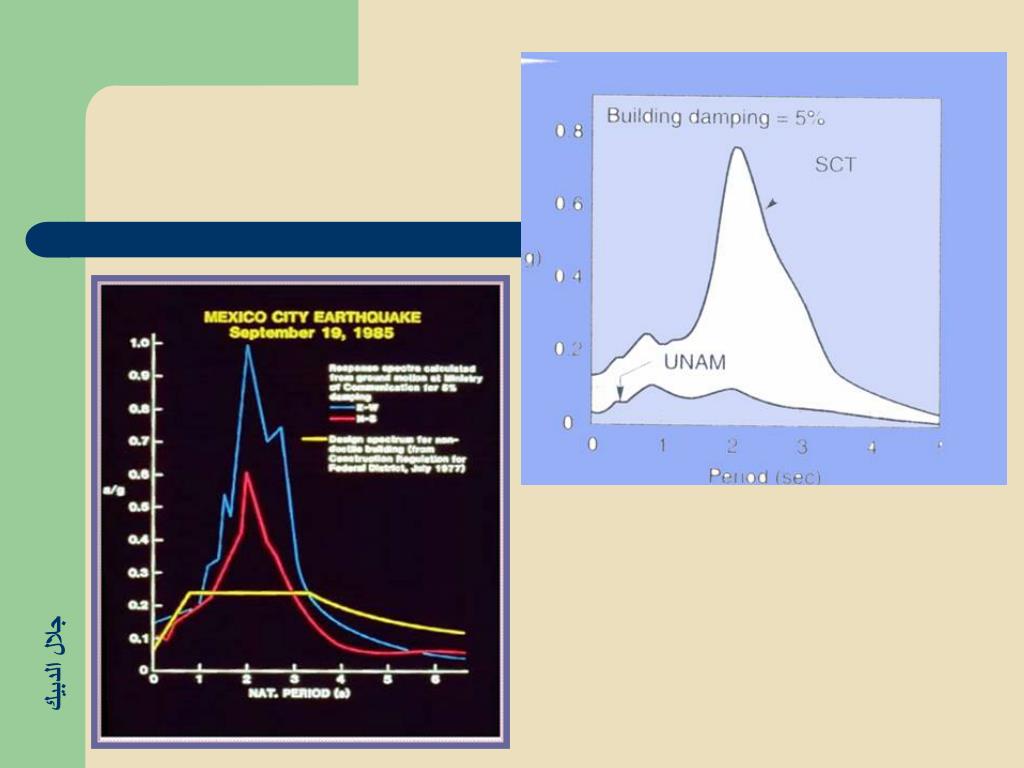

  27. جلال الدبيك

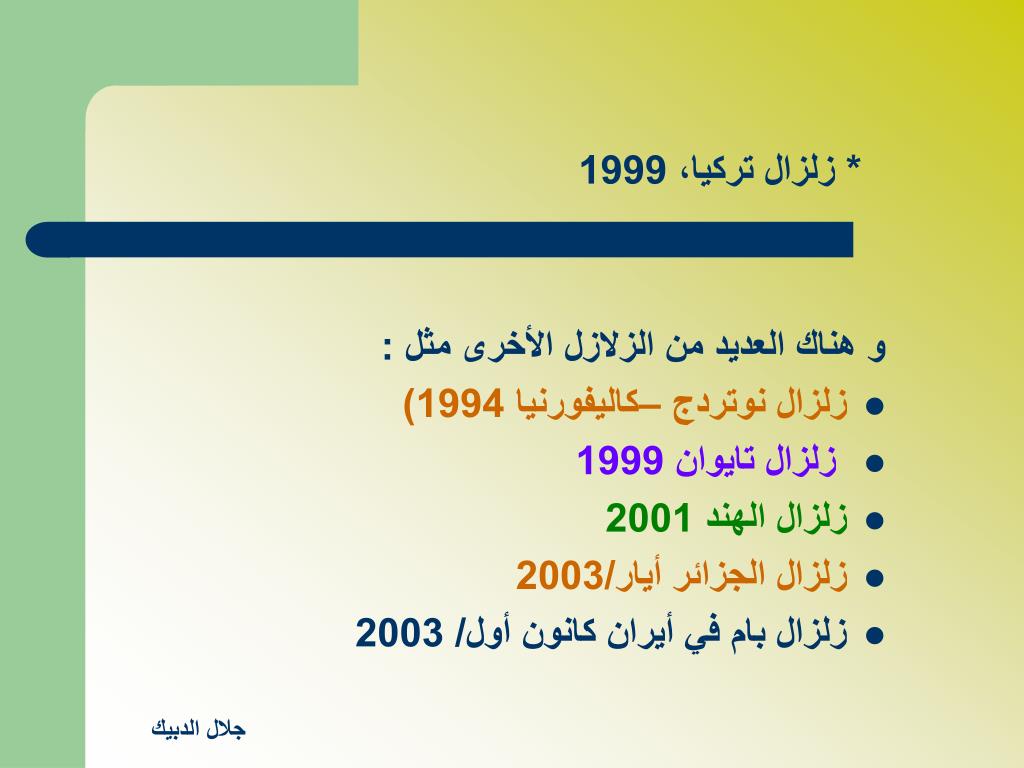

  28. * زلزال تركيا، 1999 و هناك العديد من الزلازل الأخرى مثل : • زلزال نوتردج –كاليفورنيا 1994) • زلزال تايوان 1999 • زلزال الهند 2001 • زلزال الجزائر أيار/2003 • زلزال بام في أيران كانون أول/ 2003 جلال الدبيك

  29. دراسات الاستكشاف الزلزاليSeismic Exploration Studies • استخدام التحليل الزلزالي لزلازل مصغرة (Micro-seism) أو استخدام أثر ضوضاء المحيط (Ambient noise)، • استخدام سرعة الموجات الزلزالية في المقاطع تحت السطحية الناتجة عن نتائج التسجيل والتحليل الحقلي لجهاز الرسم الزلزالي والمعروف باسم السيسموغراف (Seismograph). جلال الدبيك

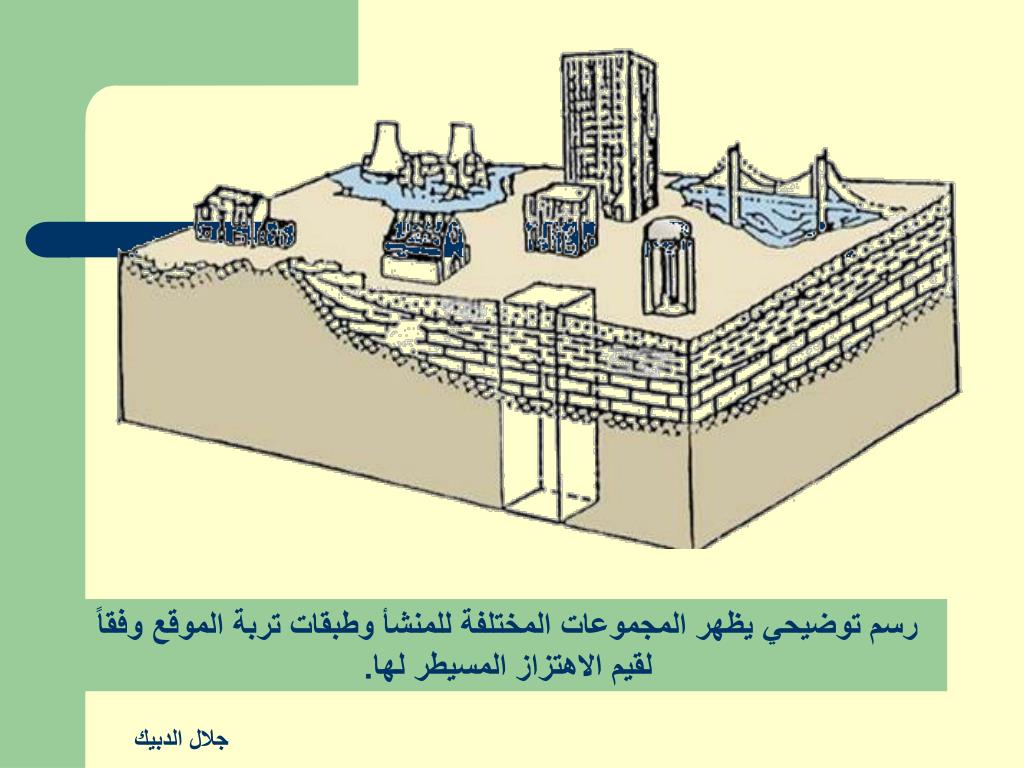

  30. رسم توضيحي يظهر المجموعات المختلفة للمنشأ وطبقات تربة الموقع وفقاً لقيم الاهتزاز المسيطر لها. جلال الدبيك

  31. Natural Period of Structure T midrise = 1.0 sec. H1 Soil Rock H2 H1 = 35m H2 = 70m جلال الدبيك

  32. مثال على استخدام جهاز السيسموميتر (Seismometer) في إيجاد الاستجابة الطيفية والزمن الدوري السائد أو المسيطر للموقع. جلال الدبيك

  33. جلال الدبيك

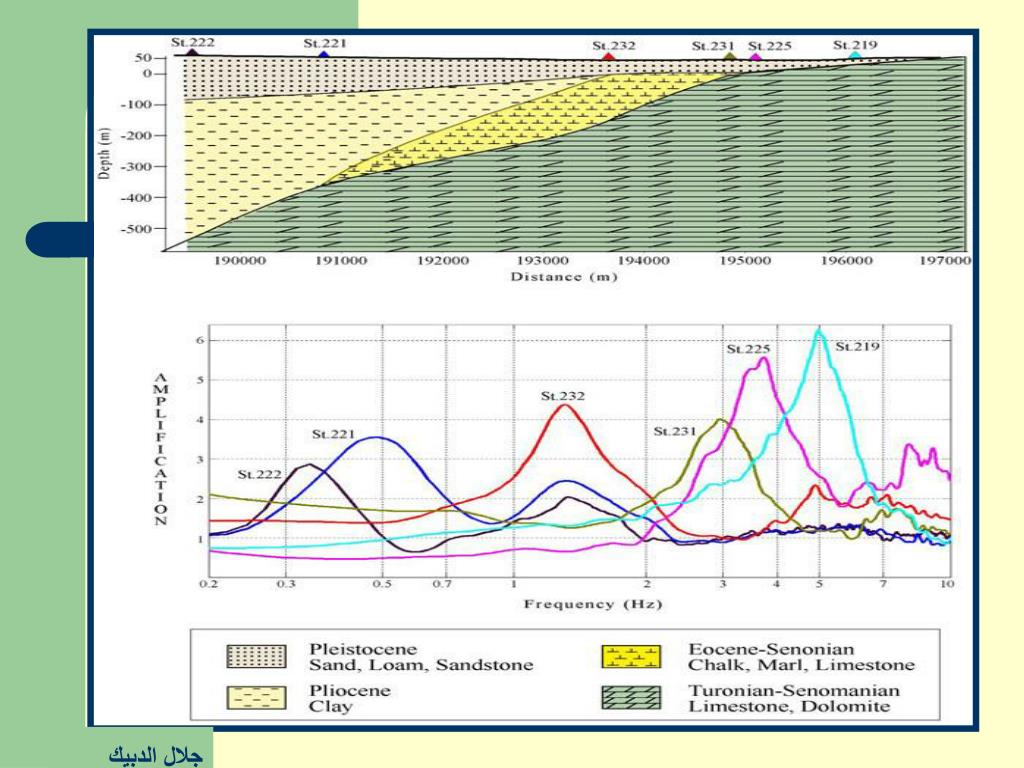

  34. جلال الدبيك

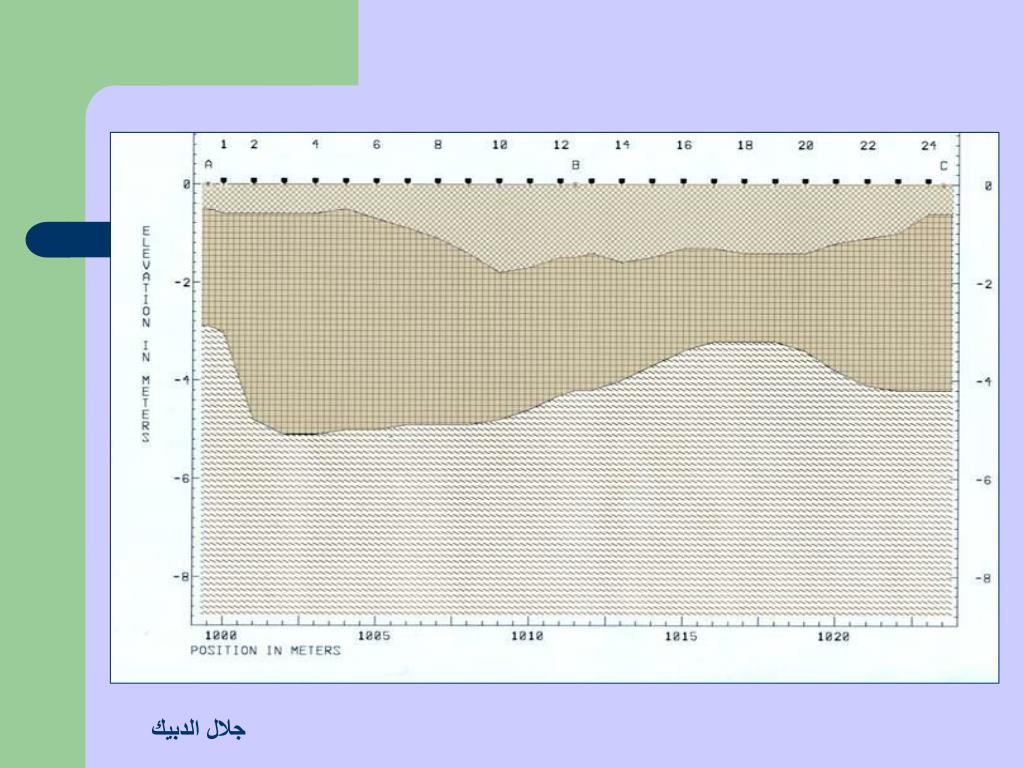

  35. مثال على استخدام جهاز السيسموغراف لتحديد طبقات الأرض تحت السطحية وسرعة الموجات الزلزالية الطولية Vp أو القاصة Vs. جلال الدبيك

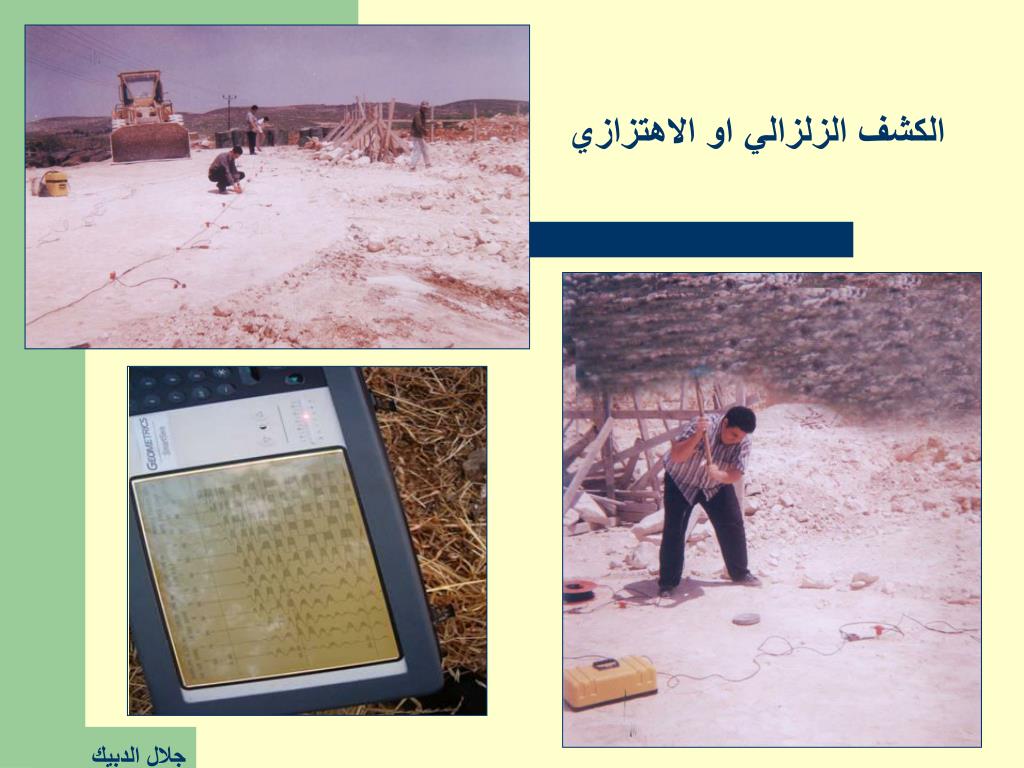

  36. الكشف الزلزالي او الاهتزازي جلال الدبيك

  37. جلال الدبيك

  38. أمثــلة محلولة وغير محلولة Examples جلال الدبيك

  39. مثال للتضخيم الزلزالي باستخدام السيزموميتر جلال الدبيك

  40. السيزموغراف جلال الدبيك

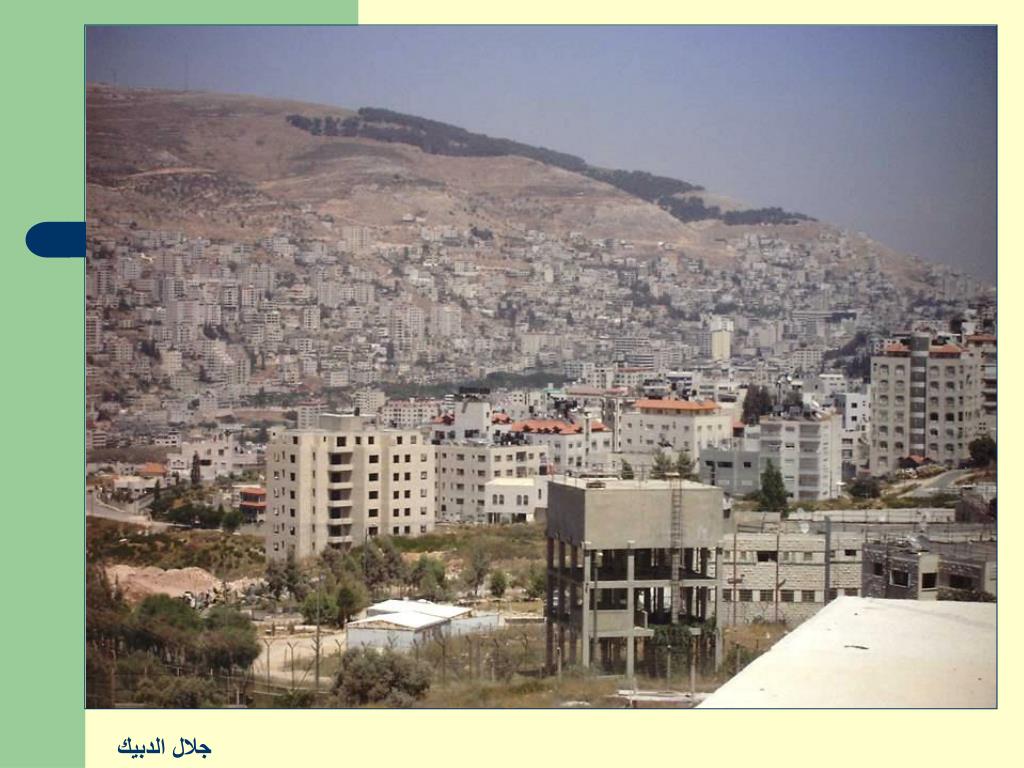

  41. جلال الدبيك

  42. Dead Sea Earthquake of 11 February 2004, Mb 5.1 جلال الدبيك

  43. February 11 /2004 ML = 5.1 جلال الدبيك

  44. جلال الدبيك

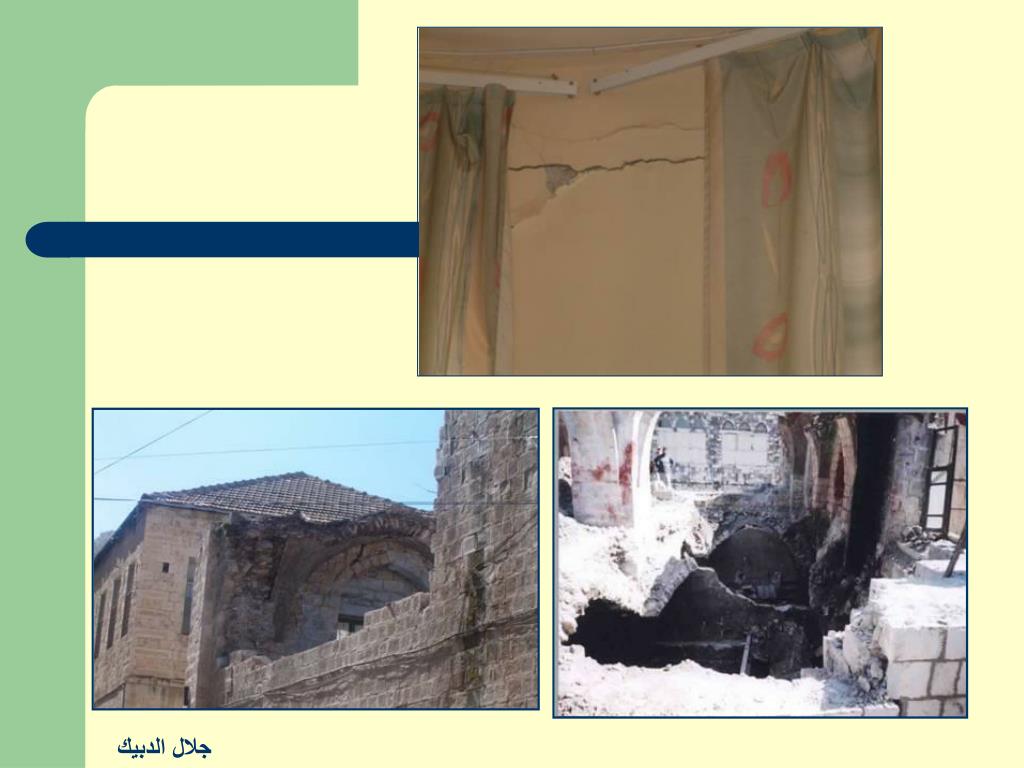

  45. جلال الدبيك

  46. مثال للتضخيم الزلزالي باستخدام السيزموميتر جلال الدبيك

  47. جلال الدبيك

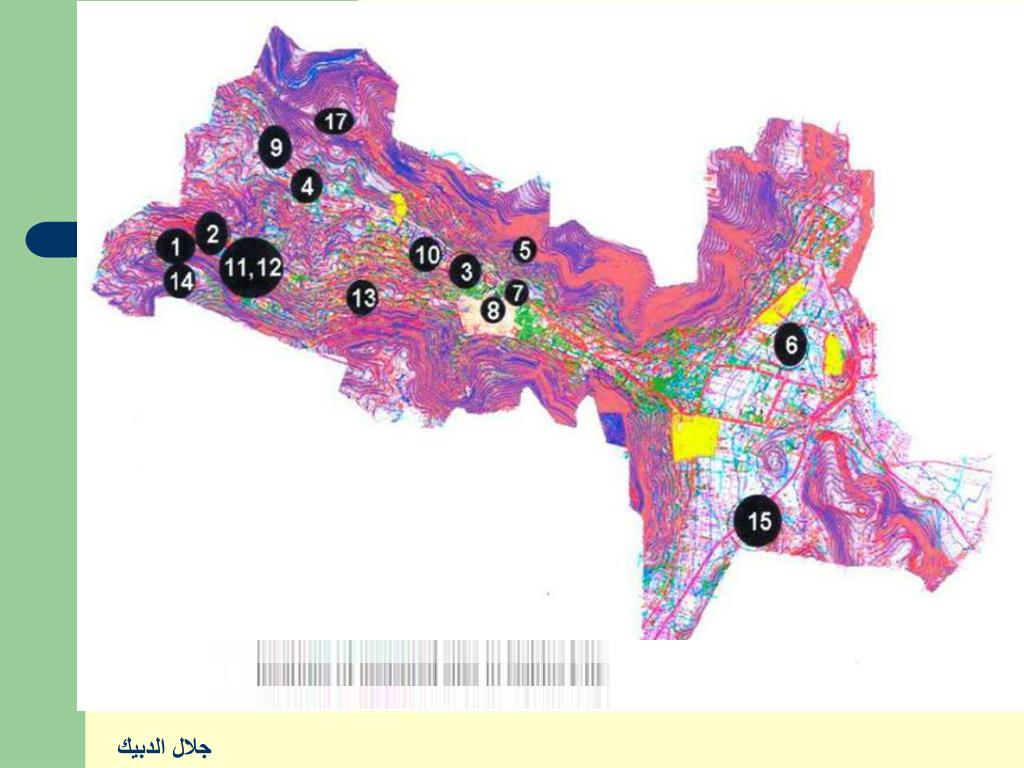

  48. جلال الدبيك

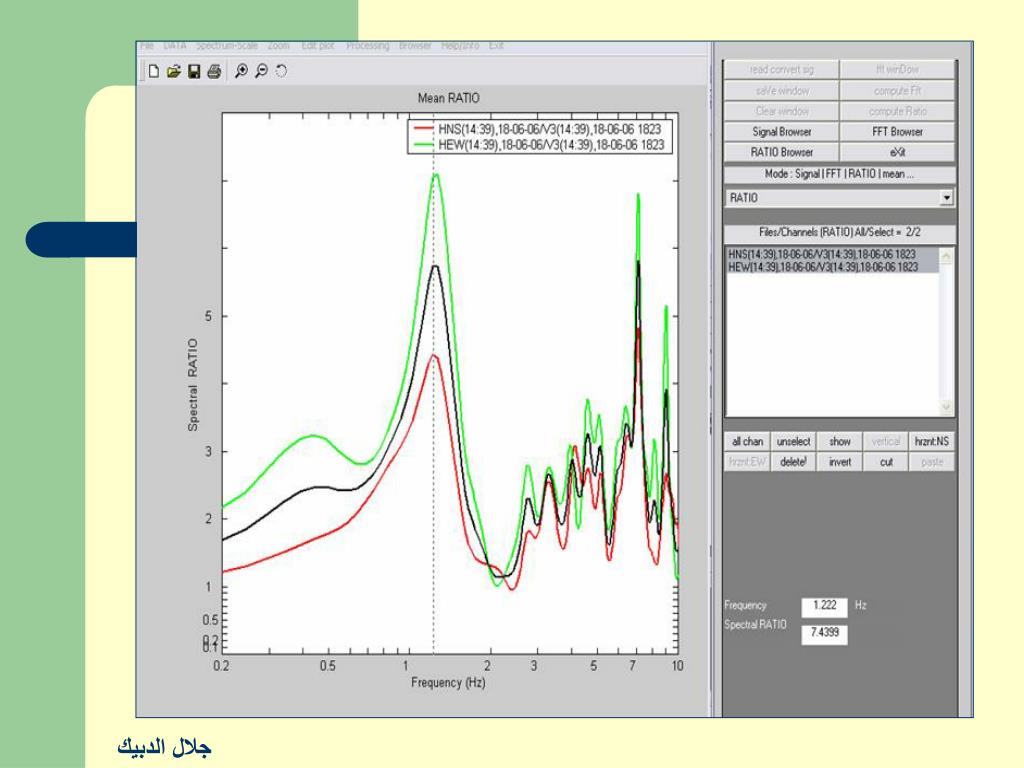

  49. جلال الدبيك

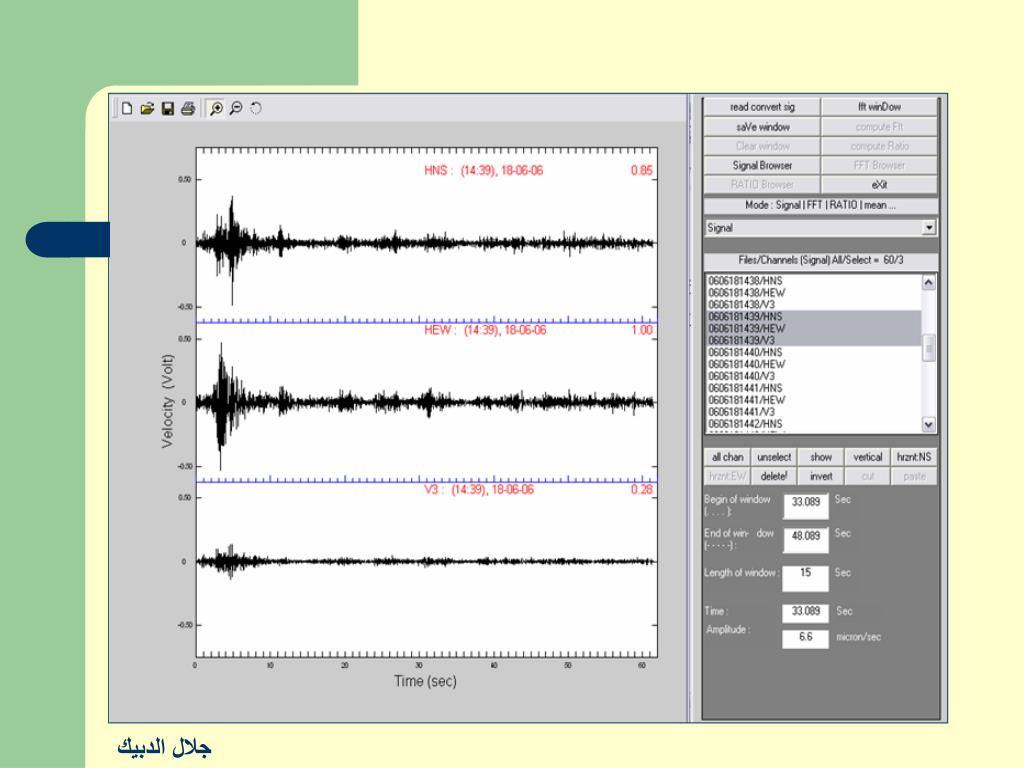

  50. جلال الدبيك
