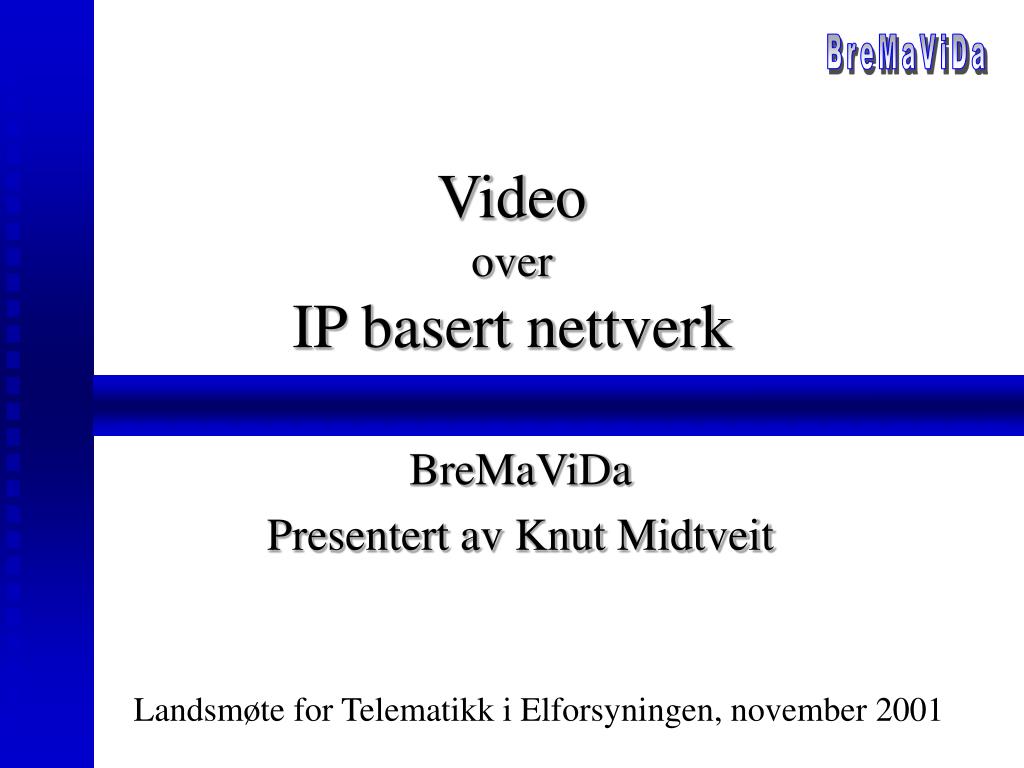

1. Peder.olav.sjovold@hydro.com;paleddeie.corneliussen@aeas.no BreMaViDa Video overIP basert nettverk BreMaViDa Presentert av Knut Midtveit Landsmøte for Telematikk i Elforsyningen, november 2001

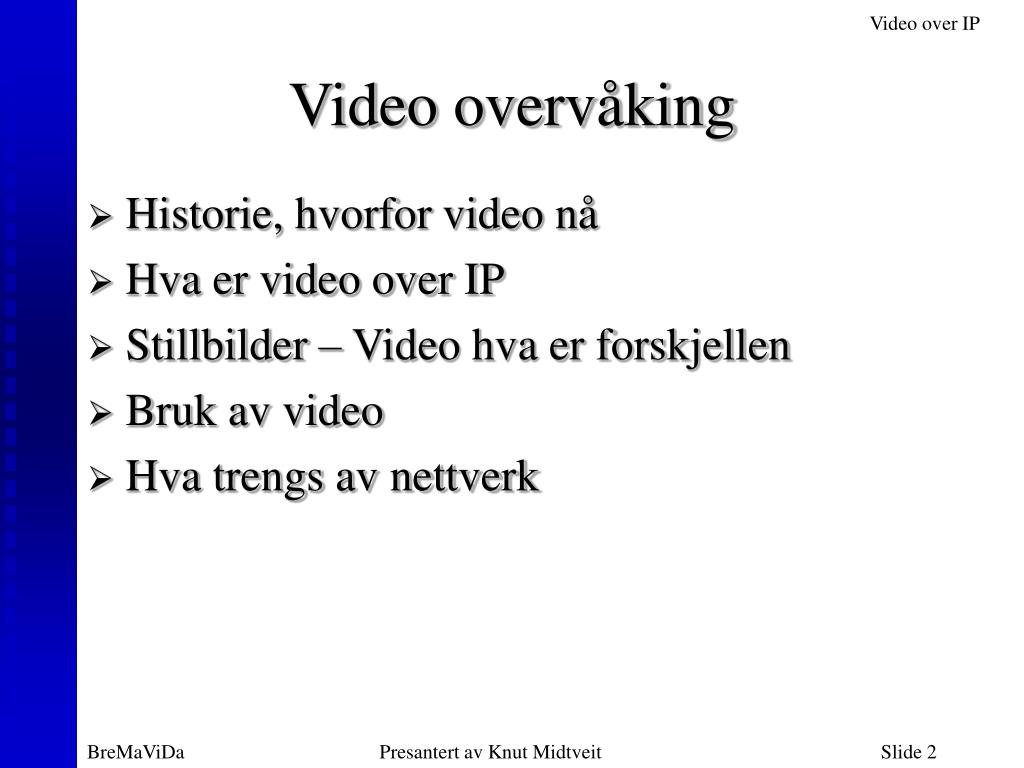

2. Video overvåking • Historie, hvorfor video nå • Hva er video over IP • Stillbilder – Video hva er forskjellen • Bruk av video • Hva trengs av nettverk Presantert av Knut Midtveit

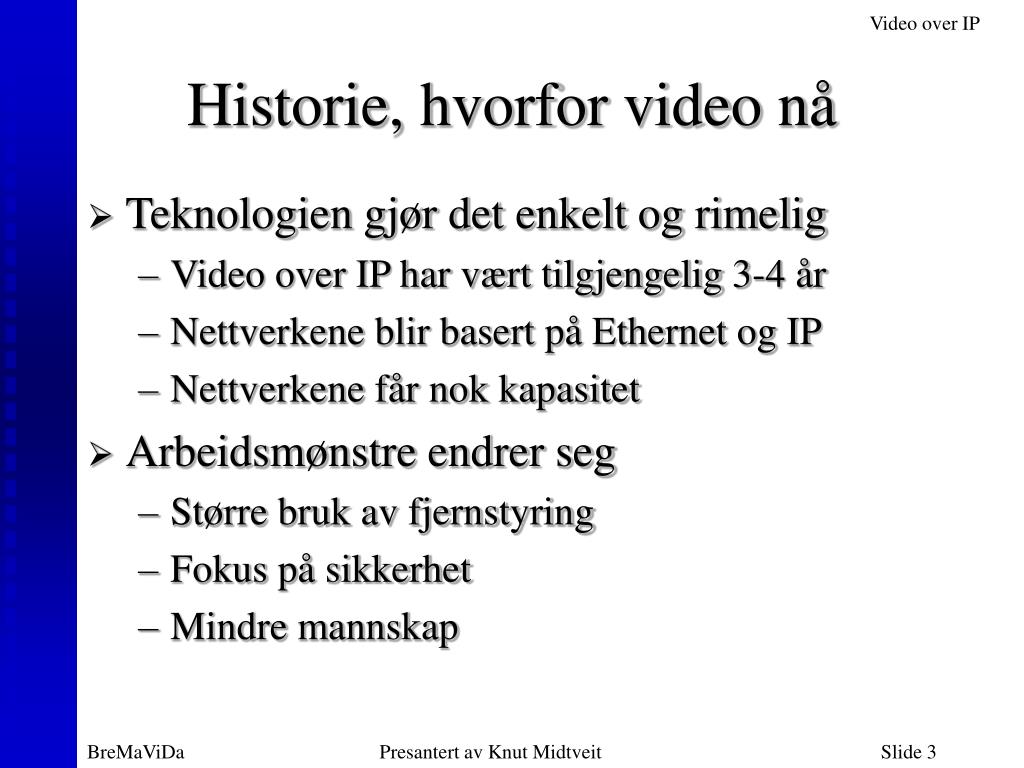

3. Historie, hvorfor video nå • Teknologien gjør det enkelt og rimelig • Video over IP har vært tilgjengelig 3-4 år • Nettverkene blir basert på Ethernet og IP • Nettverkene får nok kapasitet • Arbeidsmønstre endrer seg • Større bruk av fjernstyring • Fokus på sikkerhet • Mindre mannskap Presantert av Knut Midtveit

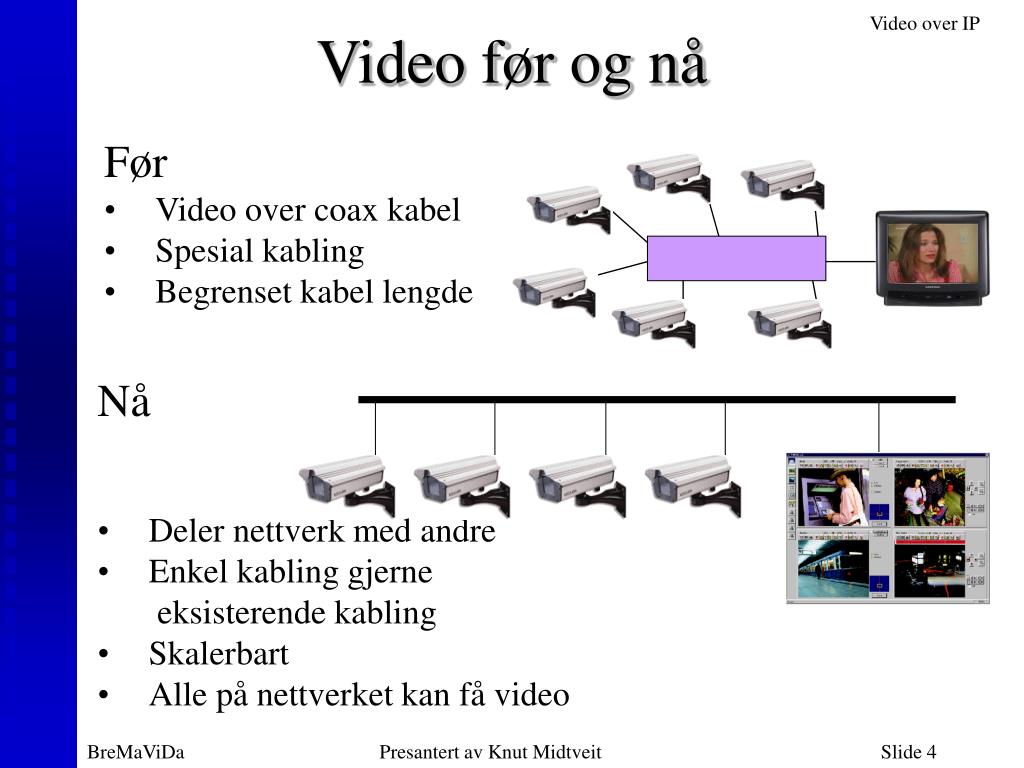

4. Video før og nå • Før • Video over coax kabel • Spesial kabling • Begrenset kabel lengde • Nå • Deler nettverk med andre • Enkel kabling gjerne eksisterende kabling • Skalerbart • Alle på nettverket kan få video Presantert av Knut Midtveit

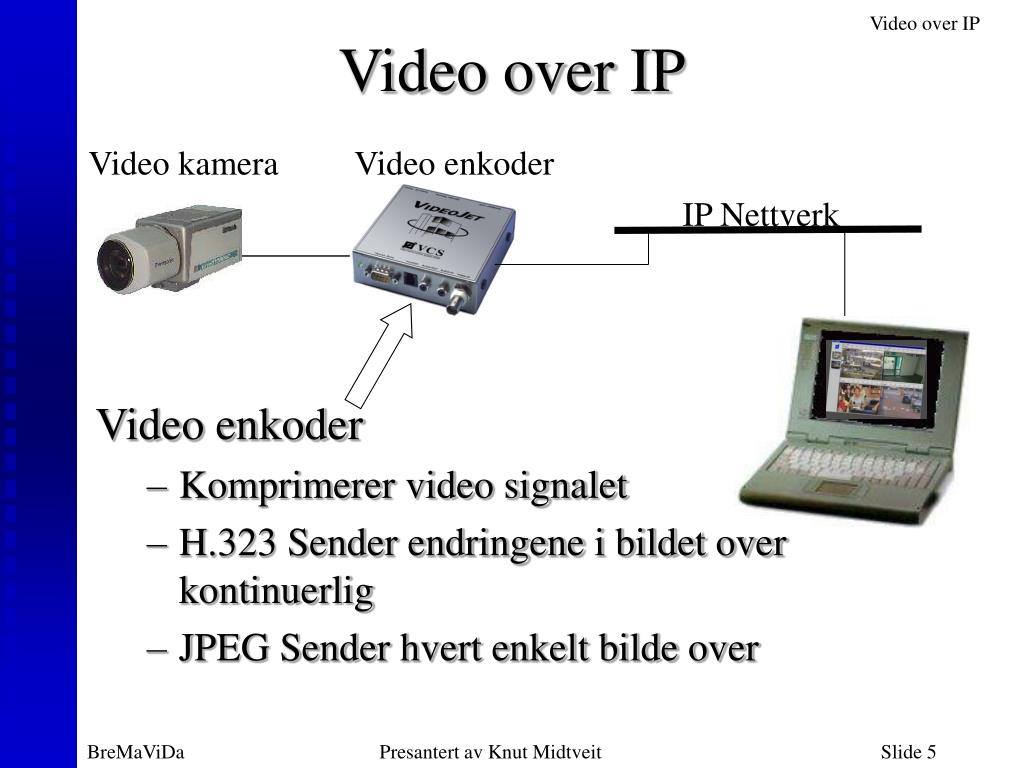

5. Video over IP Video kamera Video enkoder Video enkoder • Komprimerer video signalet • H.323 Sender endringene i bildet over kontinuerlig • JPEG Sender hvert enkelt bilde over IP Nettverk Presantert av Knut Midtveit

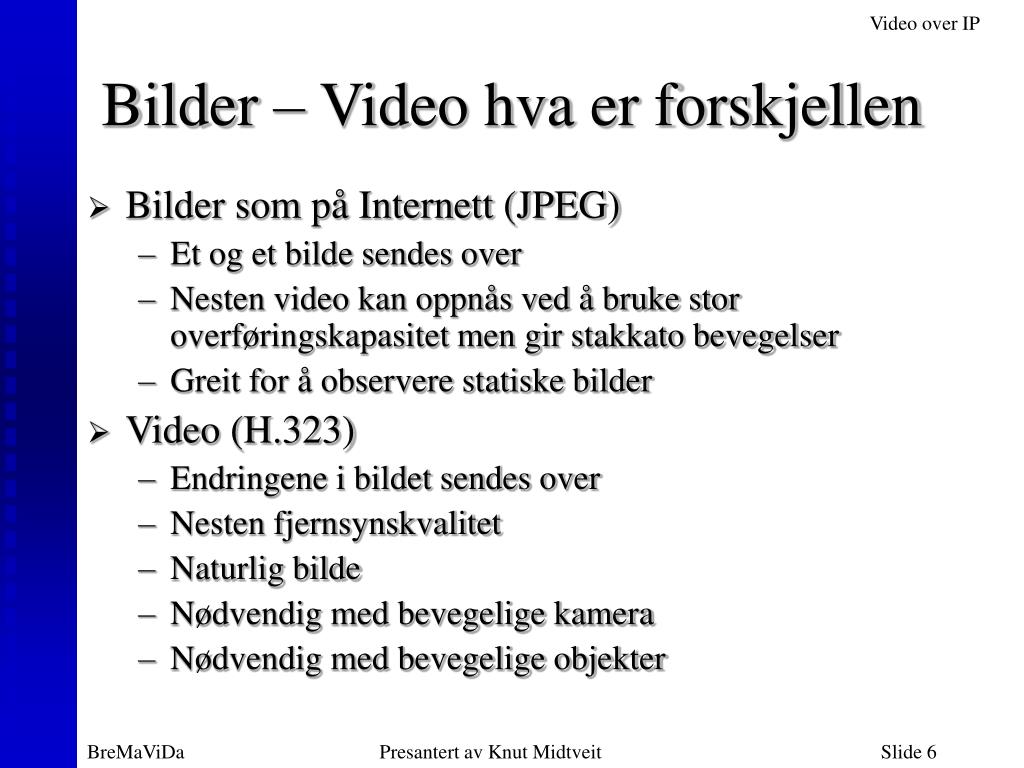

6. Bilder – Video hva er forskjellen • Bilder som på Internett (JPEG) • Et og et bilde sendes over • Nesten video kan oppnås ved å bruke stor overføringskapasitet men gir stakkato bevegelser • Greit for å observere statiske bilder • Video (H.323) • Endringene i bildet sendes over • Nesten fjernsynskvalitet • Naturlig bilde • Nødvendig med bevegelige kamera • Nødvendig med bevegelige objekter Presantert av Knut Midtveit

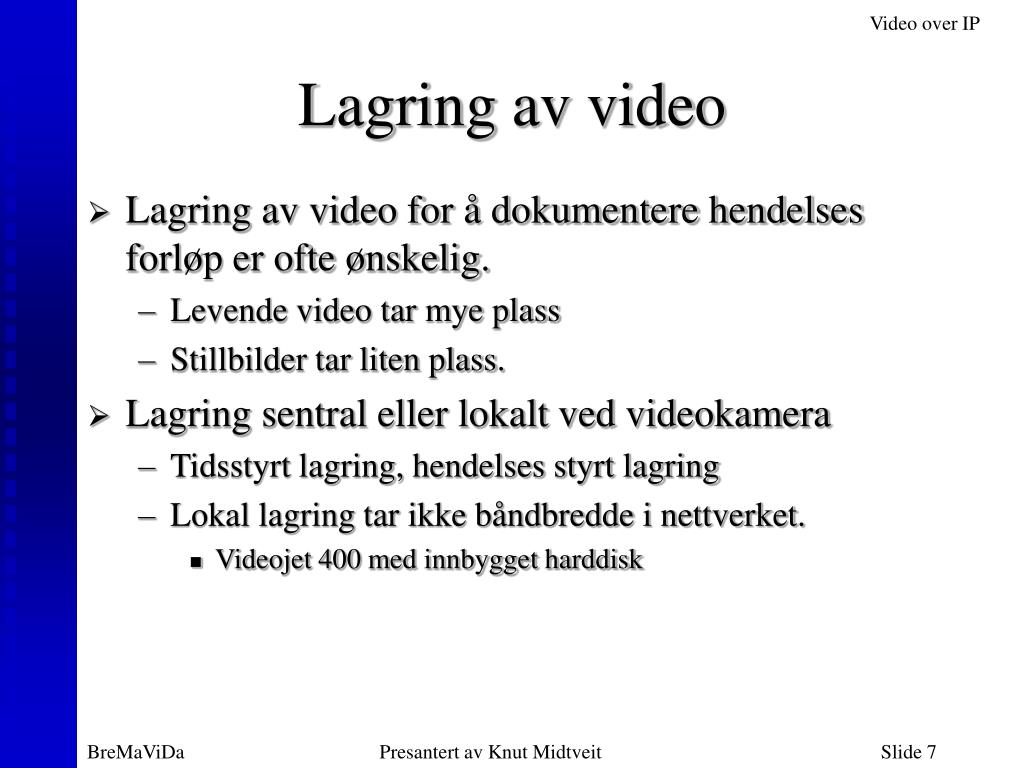

7. Lagring av video • Lagring av video for å dokumentere hendelses forløp er ofte ønskelig. • Levende video tar mye plass • Stillbilder tar liten plass. • Lagring sentral eller lokalt ved videokamera • Tidsstyrt lagring, hendelses styrt lagring • Lokal lagring tar ikke båndbredde i nettverket. • Videojet 400 med innbygget harddisk Presantert av Knut Midtveit

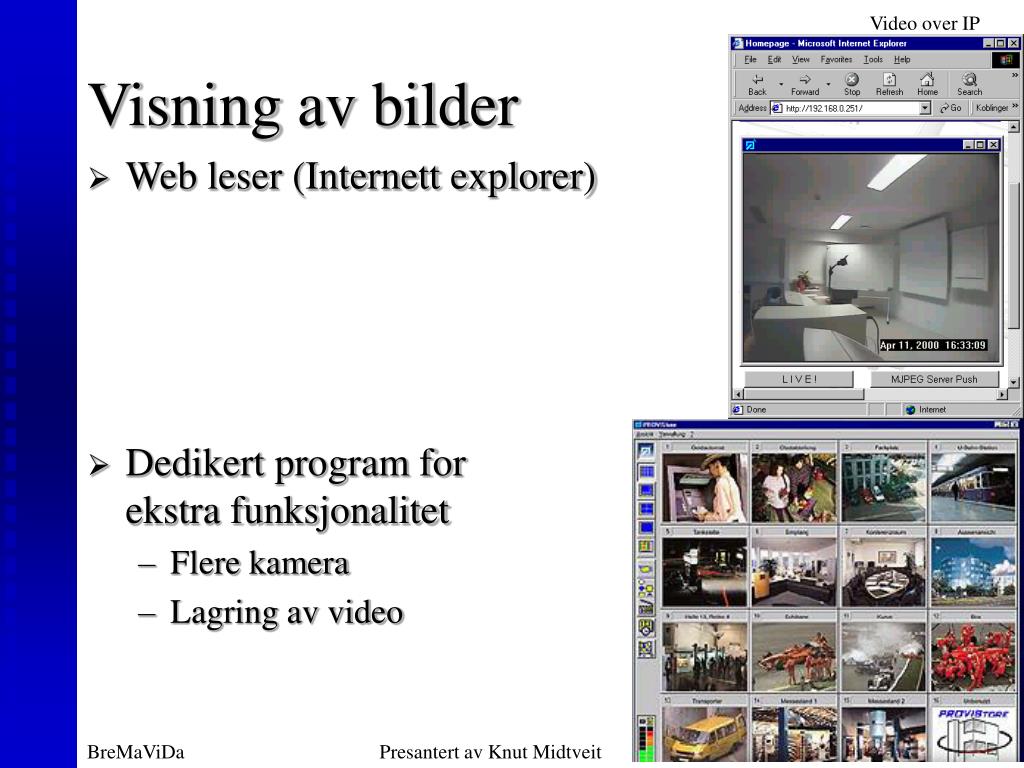

8. Visning av bilder • Web leser (Internett explorer) • Dedikert program for ekstra funksjonalitet • Flere kamera • Lagring av video Presantert av Knut Midtveit

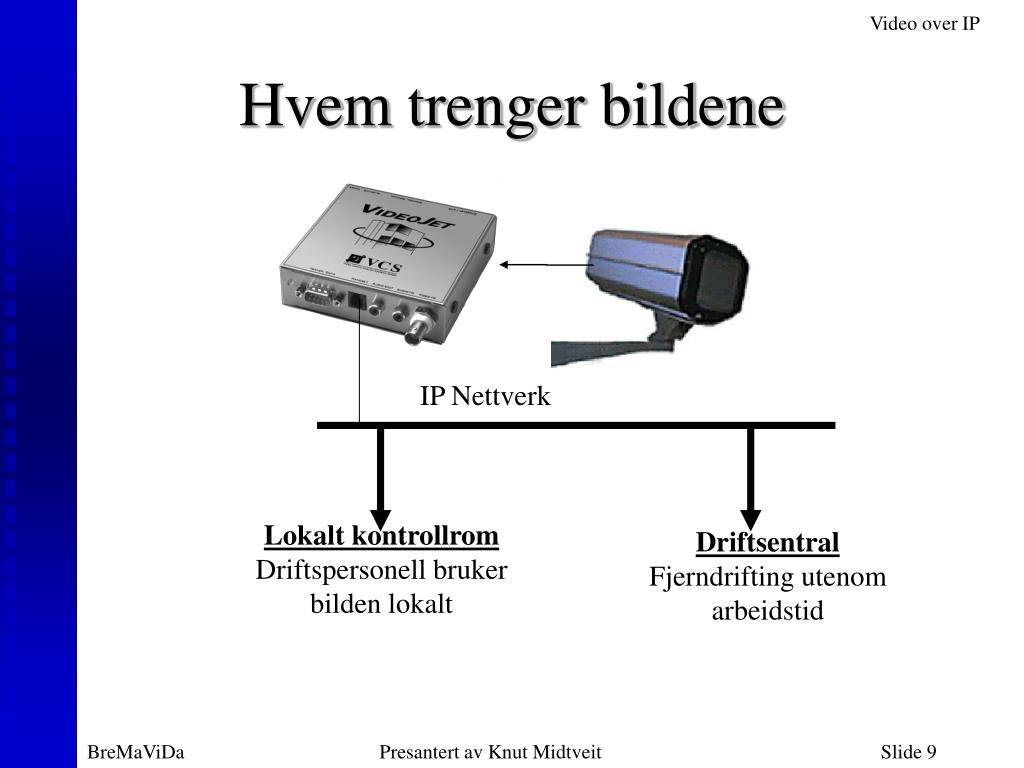

9. IP Nettverk Lokalt kontrollrom Driftspersonell bruker bilden lokalt Driftsentral Fjerndrifting utenom arbeidstid Hvem trenger bildene Presantert av Knut Midtveit

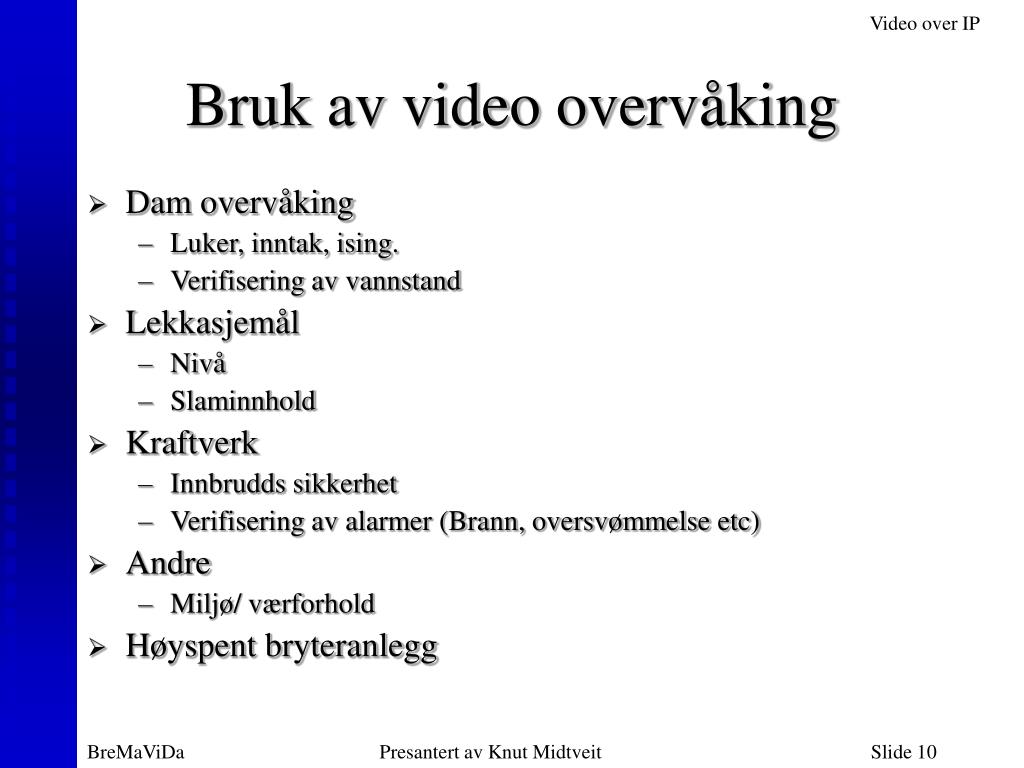

10. Bruk av video overvåking • Dam overvåking • Luker, inntak, ising. • Verifisering av vannstand • Lekkasjemål • Nivå • Slaminnhold • Kraftverk • Innbrudds sikkerhet • Verifisering av alarmer (Brann, oversvømmelse etc) • Andre • Miljø/ værforhold • Høyspent bryteranlegg Presantert av Knut Midtveit

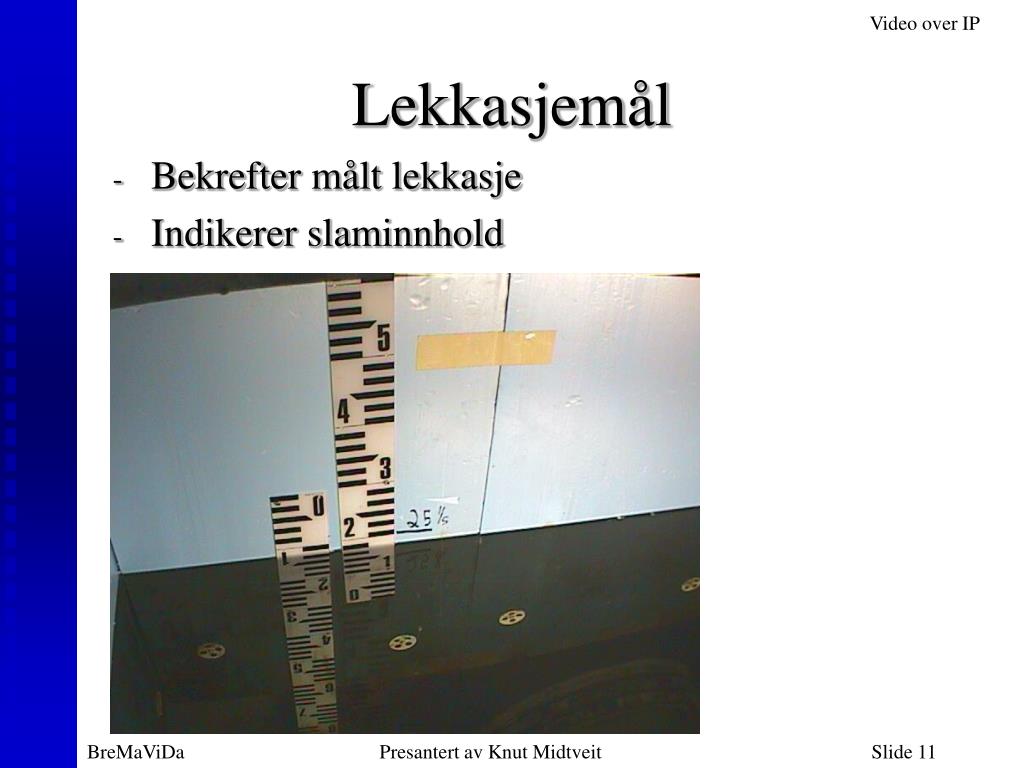

11. Lekkasjemål • Bekrefter målt lekkasje • Indikerer slaminnhold Presantert av Knut Midtveit

12. Vanninntak /luker / overløp • Identifiserer fysiske problem • Ising • Tømmer • Verifiserer vannstandsmåling Presantert av Knut Midtveit

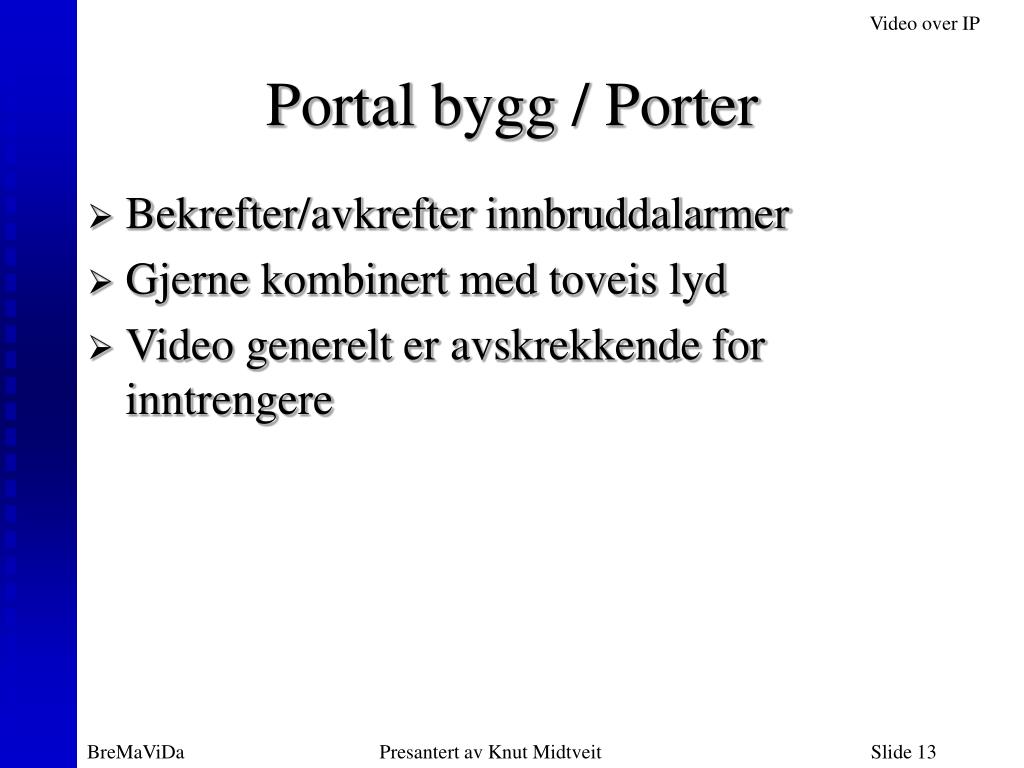

13. Portal bygg / Porter • Bekrefter/avkrefter innbruddalarmer • Gjerne kombinert med toveis lyd • Video generelt er avskrekkende for inntrengere Presantert av Knut Midtveit

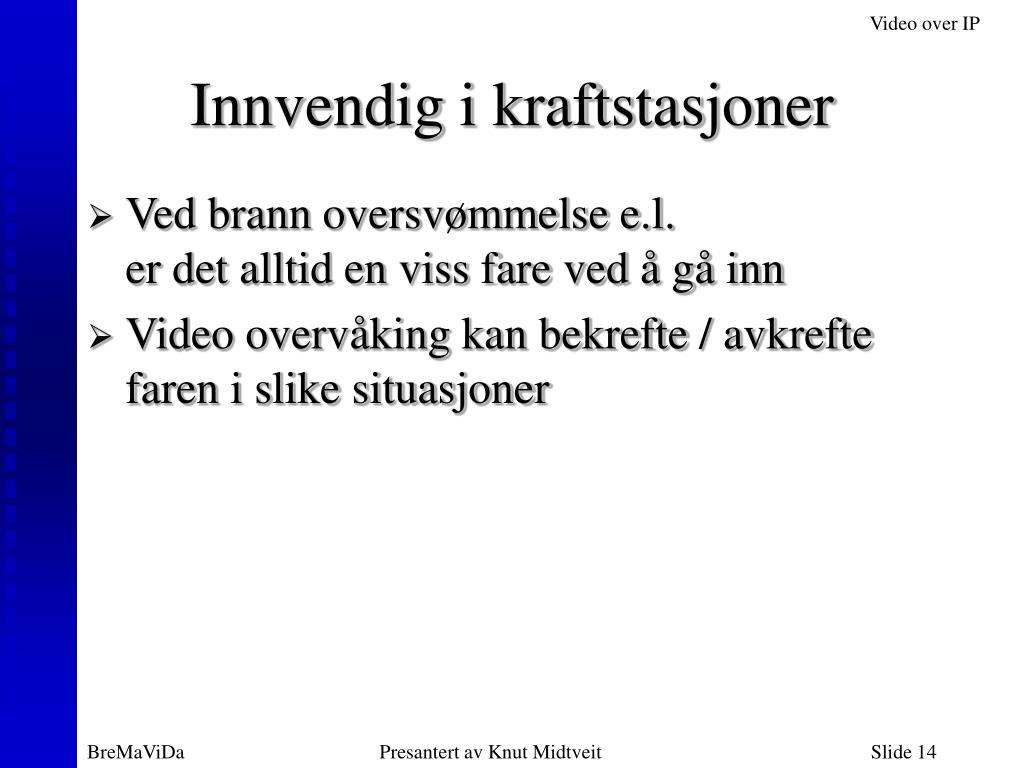

14. Innvendig i kraftstasjoner • Ved brann oversvømmelse e.l. er det alltid en viss fare ved å gå inn • Video overvåking kan bekrefte / avkrefte faren i slike situasjoner Presantert av Knut Midtveit

15. Bryteranlegg Vis video Presantert av Knut Midtveit

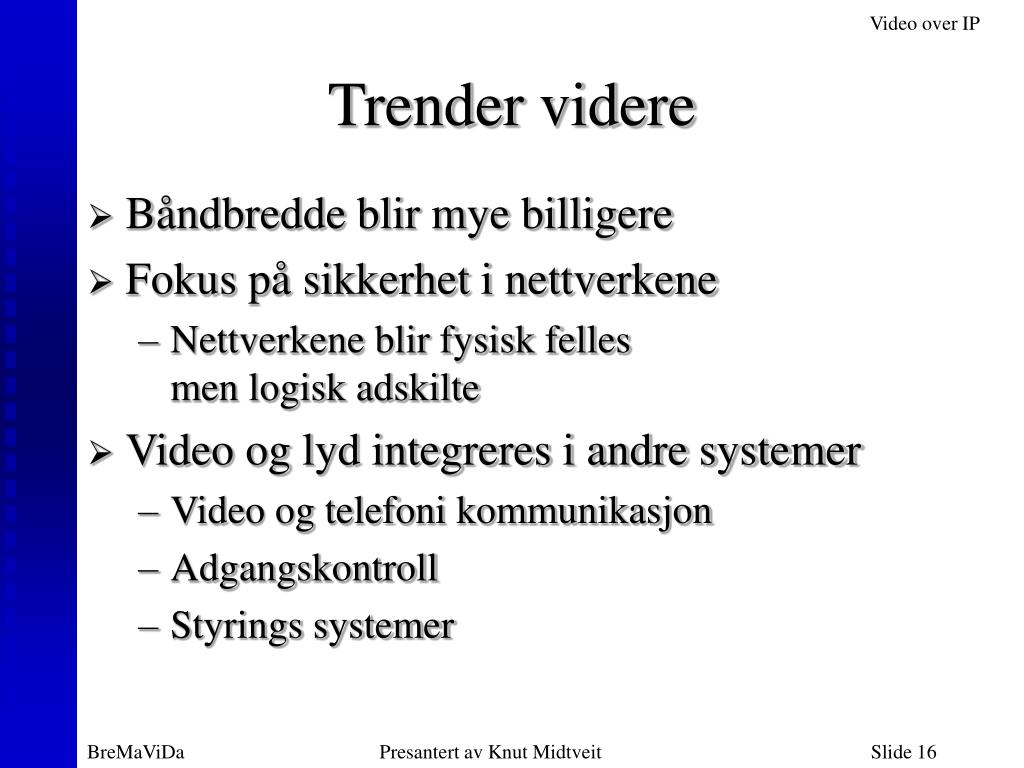

16. Trender videre • Båndbredde blir mye billigere • Fokus på sikkerhet i nettverkene • Nettverkene blir fysisk felles men logisk adskilte • Video og lyd integreres i andre systemer • Video og telefoni kommunikasjon • Adgangskontroll • Styrings systemer Presantert av Knut Midtveit

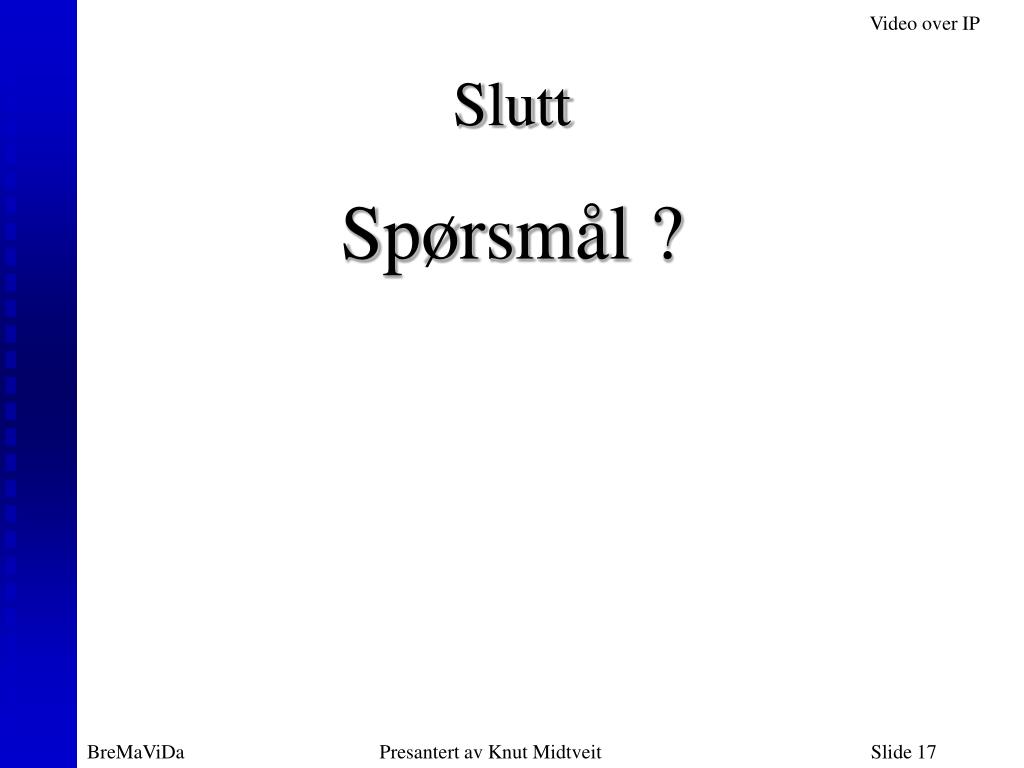

17. Slutt Spørsmål ? Presantert av Knut Midtveit

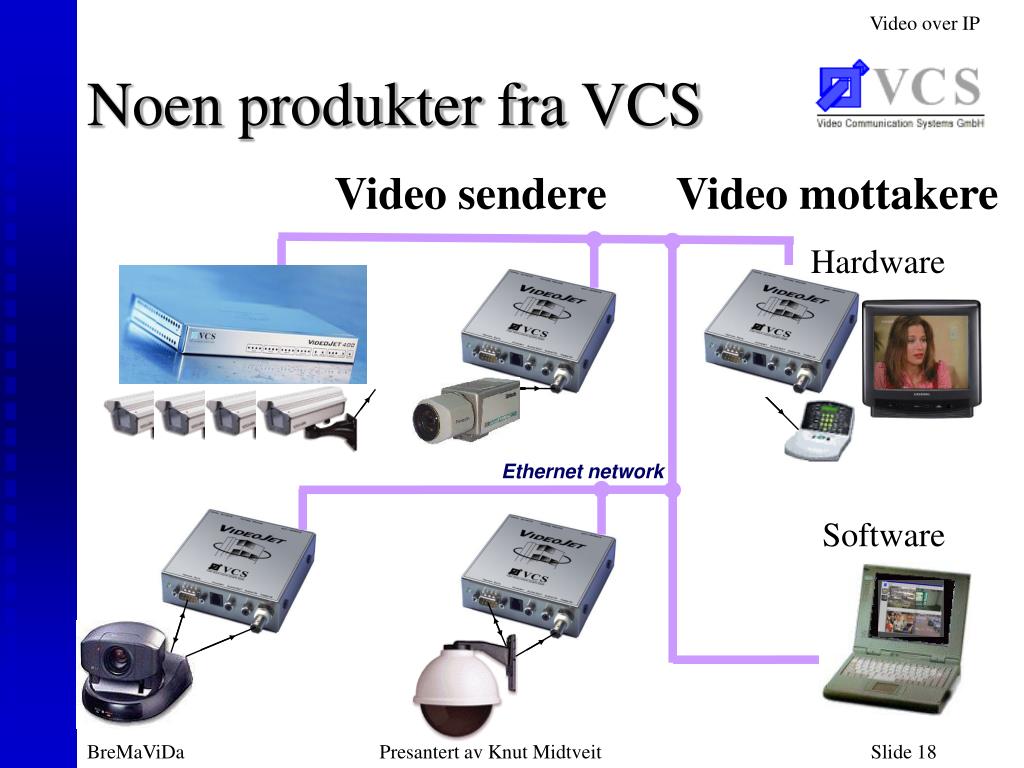

18. Noen produkter fra VCS Video sendere Video mottakere Hardware Ethernet network Software Presantert av Knut Midtveit

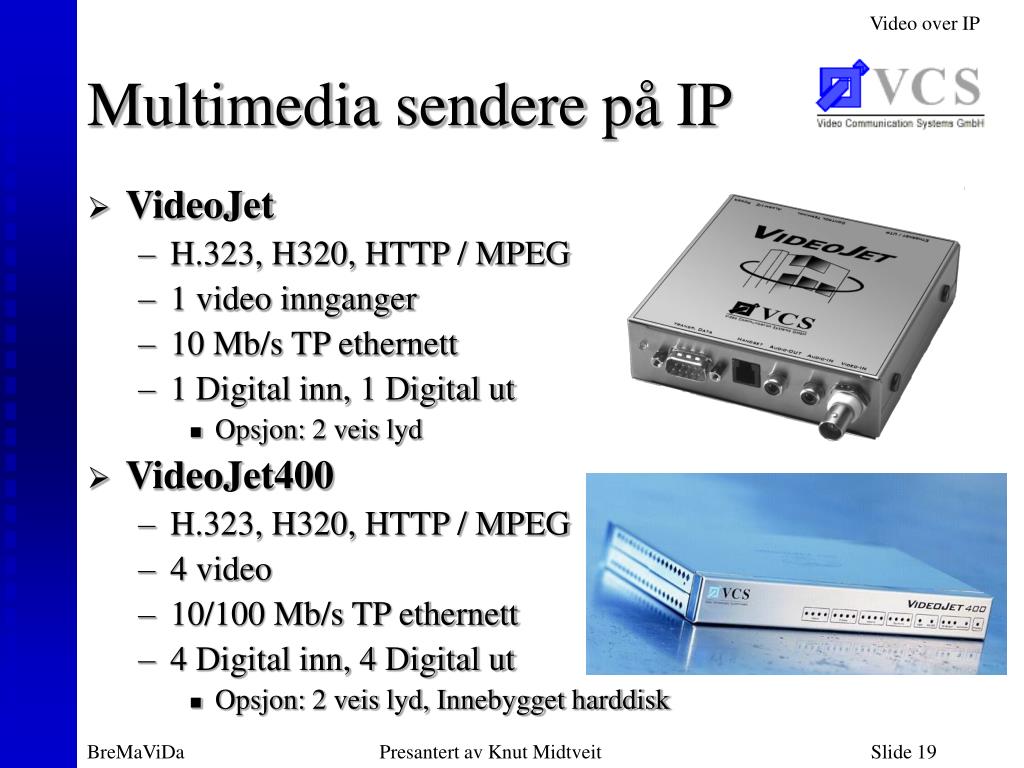

19. Multimedia sendere på IP • VideoJet • H.323, H320, HTTP / MPEG • 1 video innganger • 10 Mb/s TP ethernett • 1 Digital inn, 1 Digital ut • Opsjon: 2 veis lyd • VideoJet400 • H.323, H320, HTTP / MPEG • 4 video • 10/100 Mb/s TP ethernett • 4 Digital inn, 4 Digital ut • Opsjon: 2 veis lyd, Innebygget harddisk Presantert av Knut Midtveit

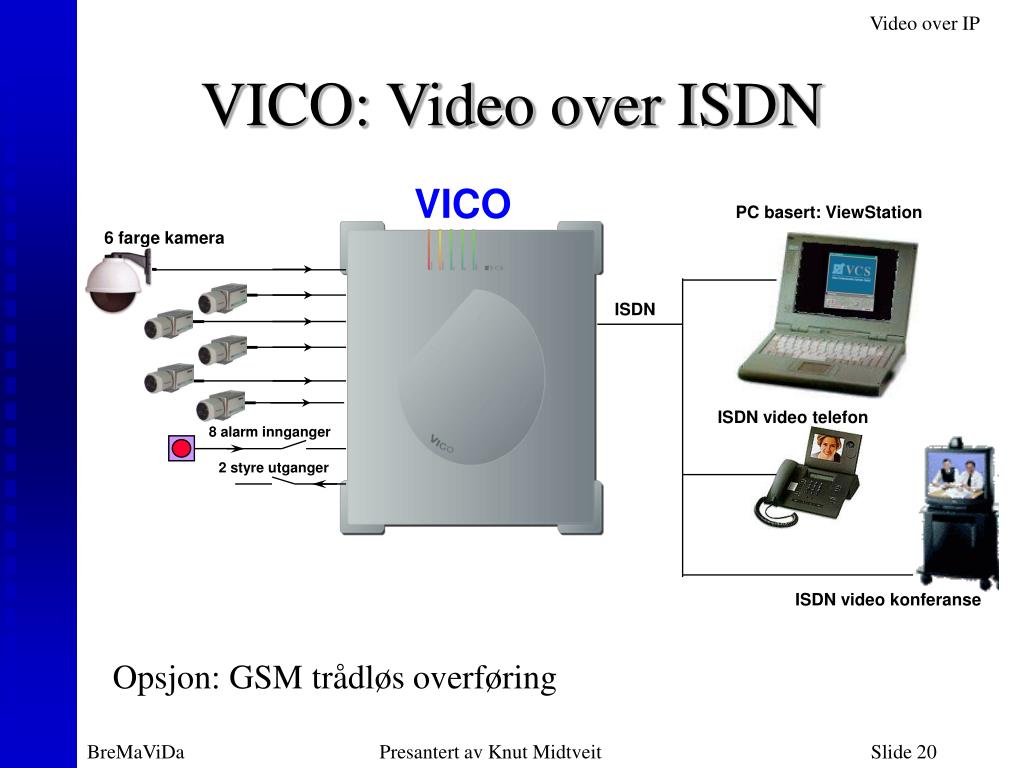

20. VICO: Video over ISDN VICO PC basert: ViewStation 6 farge kamera ISDN ISDN video telefon 8 alarm innganger 2 styre utganger ISDN video konferanse Opsjon: GSM trådløs overføring Presantert av Knut Midtveit

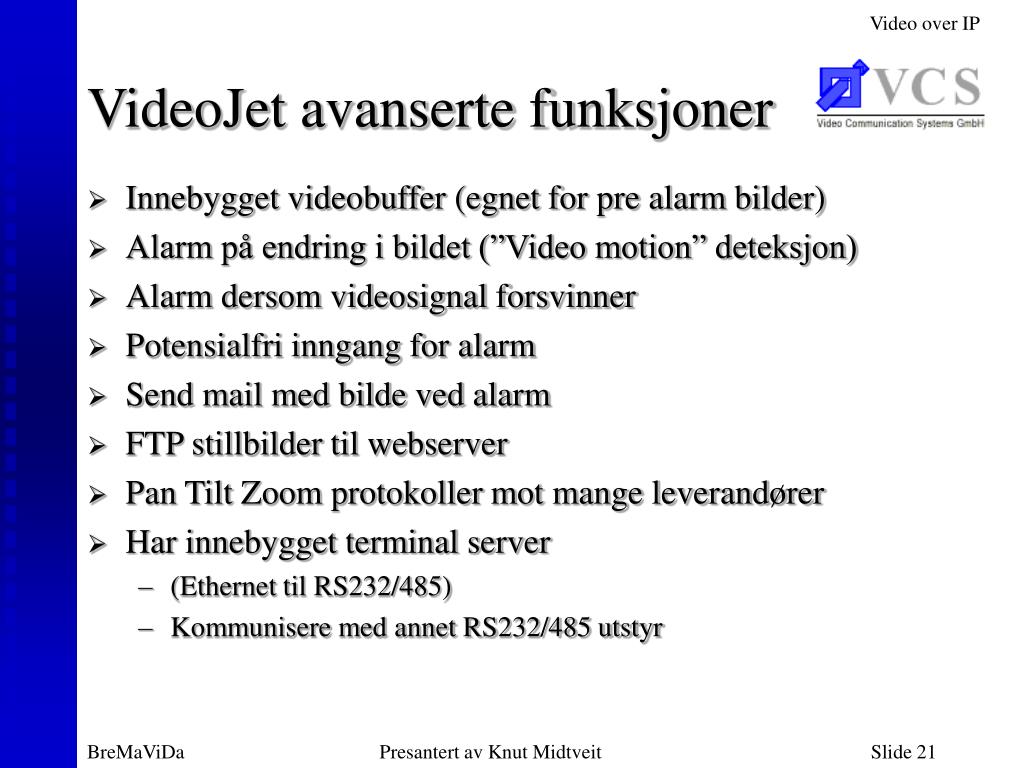

21. VideoJet avanserte funksjoner • Innebygget videobuffer (egnet for pre alarm bilder) • Alarm på endring i bildet (”Video motion” deteksjon) • Alarm dersom videosignal forsvinner • Potensialfri inngang for alarm • Send mail med bilde ved alarm • FTP stillbilder til webserver • Pan Tilt Zoom protokoller mot mange leverandører • Har innebygget terminal server • (Ethernet til RS232/485) • Kommunisere med annet RS232/485 utstyr Presantert av Knut Midtveit

22. Standarder • H.320: Narrow-Band Visual Telephone Systems and Terminal Equipment • H.242: System For Establishing Communcation Between Audiovisual TerminalsUsing Digital Channels Up To 2 Mbit/s • H.221: Frame Structure For A 64 To 1920 kbit/s Channel In Audiovisual Tele-services • H.230: Frame-Synchronous Control And Indication Signals For Audiovisual Sys-tems • H.261: Video Codec For Audiovisual Services At p x 64 kbit/s • H.224: A Real Time Control Protocol For Simplex Applications Using The • H.221LSD/HSD/MLP Channels • H.323 Multimedia over TCP/IP • Lyd: G.711 (3,5kHz 56kBit/s), G.728 (3,1 kHz 16Kbit/s) Presantert av Knut Midtveit

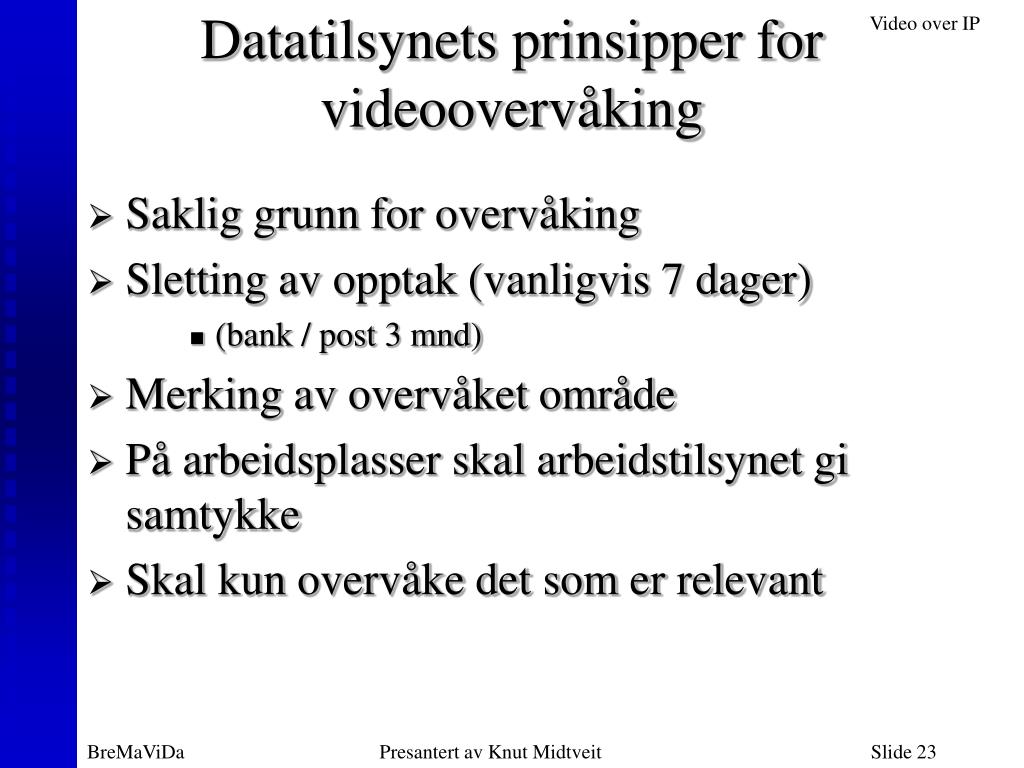

23. Datatilsynets prinsipper for videoovervåking • Saklig grunn for overvåking • Sletting av opptak (vanligvis 7 dager) • (bank / post 3 mnd) • Merking av overvåket område • På arbeidsplasser skal arbeidstilsynet gi samtykke • Skal kun overvåke det som er relevant Presantert av Knut Midtveit
