  1. 产品材质基础知识

  2. 材质的一级分类 • 工程塑料类 (PLASTIC) • 泡棉 & 防震类 (SPONGE) • 导热片类(THERMAL PAD) • 导电/屏蔽类(CONDUCTIVE) • 胶带类 (TAPE) • 光学材料类 • 其它类(OTHER)

  3. 工程塑料类 (PLASTIC) • PET类 (Polyester) • PC类 (Polycarbonate) • PI 类 (Polyimide) • PBT类 (Polybutylene) • PP类 (Polypropylene) • PVC类 (polyvinyl chloride) • FEP类 (Fluorinated Ethylene Propylene) • 尼龙板 (NYLON BOARD) • 绝缘粒 • 快巴&绝缘纸类(Fibre)

  4. PET类 (Polyester) • SKC/SKYROL:韩国 SW83G SR50 SR53 SB00 SH92 SH94 • (杜邦)Dupont/MYLAR:美国,最著名的化工厂之一 EL MO HPMO • (东丽)TORAY/Lumirror:日本 A61 E20 H10 S10 S56 S28/S56 T60 X10S X30 • (木本)KIMOTO:日本,材质有光扩散性 D204 D105 • (三菱)MITSUBISHI/Dialamy:日本,防火级别较高,0.34mm以上厚度的防火等级可达94V-0

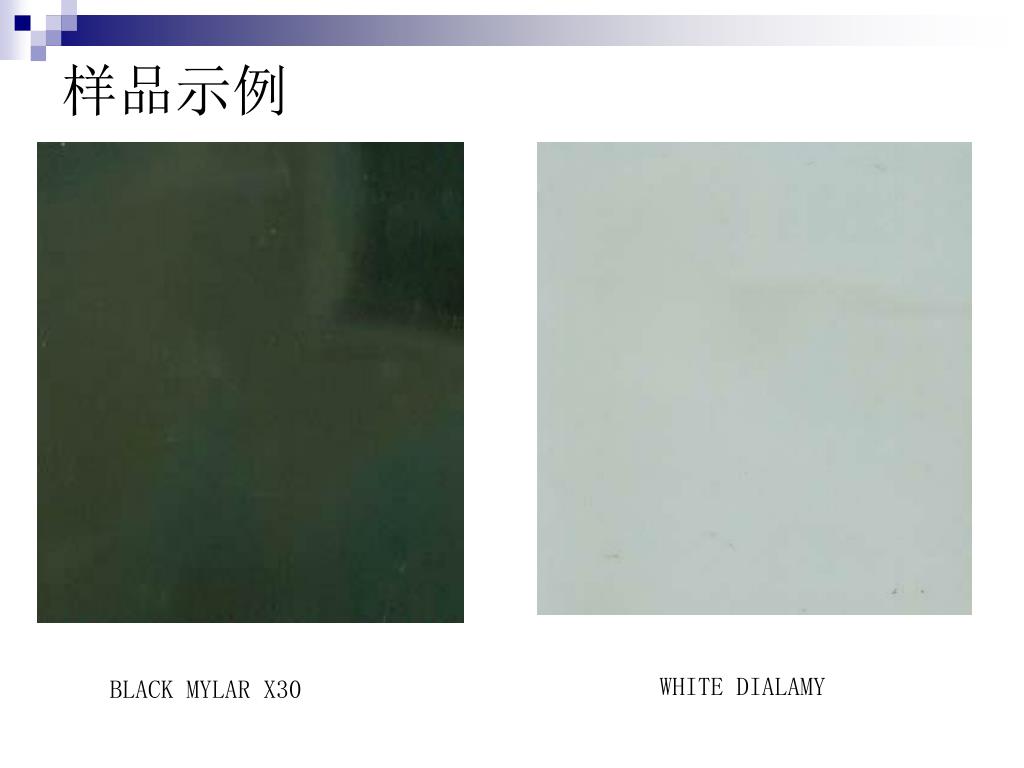

  5. BLACK MYLAR X30 WHITE DIALAMY 样品示例

  6. PC类 (Polycarbonate) • FR4:是无碱玻璃布以环氧酚醛树脂经热压成型的板材 • (龙华)LONGHUA : PCFR700 PC8B35 • (帝人)TEIJIN : PC_1151 • (通用电气)GE:最著名的化工厂之一 FR60/63/65 FR700 8B35/36 8A13/35/37 PC8010

  7. PC FR700 样品示例

  8. PI 类 (Polyimide) • (杜邦)Dupont/Kapton:美国,最著名的化工厂之一 HN FN VN • KANEKA/APICA:日本 NPI AH • (云太)WINTEK:大陆,代理商 T852 T855 T856 6051 6052

  9. 国产 PI 样品示例

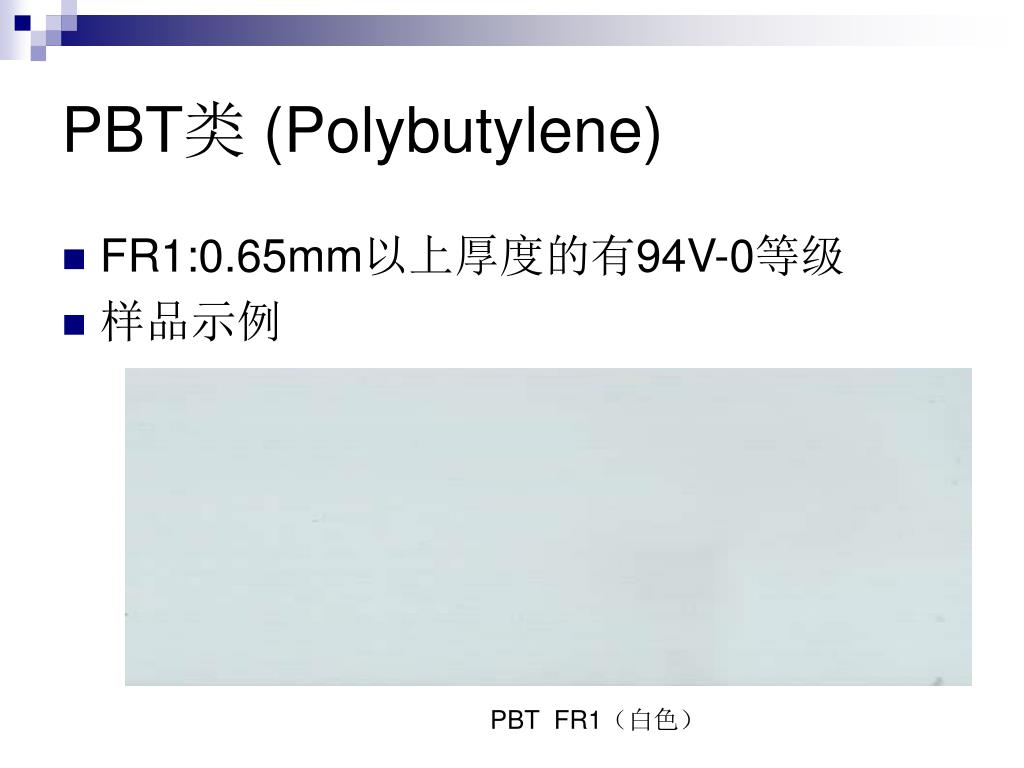

  10. PBT FR1(白色) PBT类 (Polybutylene) • FR1:0.65mm以上厚度的有94V-0等级 • 样品示例

  11. PP类 (Polypropylene) • CHI 700:日本 • ITW/FORMEX:美国,分几大系列产品 • FORMEX系列:有 -10,-18,-20BK,-31,-94BK,-125BK (BK指黑色,未指明均为自然色) • FORMEX GK系列:有 -5BK,-10,-13BK,-17,-30,-40,-62 (BK指黑色,未指明均有自然色与黑色两色) • STATEX系列:有 -10,-18,-31(均为自然色) 注:以上数字均指材质的厚度,如:FORMEX-18表示材质的厚度为18mil(=18*0.001*25.4mm=0.46mm)

  12. PP FORMEX GK-17 样品示例

  13. PVC类 (polyvinyl chloride) • C-850 :日本 • VSS-HT-200 :日本

  14. FEP类 (Fluorinated Ethylene Propylene)-氟化乙丙烯 • (杜邦)Dupont/TEFLON:美国,最著名的化工厂之一 A C C-20 L • (日东)Nitto/NITOFLON:日本,使用Nitto 903胶带可进行粘合

  15. 尼龙板 (NYLON BOARD) • 6N

  16. 绝缘粒 绝缘粒 • NAN YA:台湾 1403G3:0.76mm以上可达到94V-0防火等级 样品示例

  17. 快巴&绝缘纸类(Fibre) • 北越:台湾 FR-781 • ZED-FIBRE:日本 • ABEKAWA :日本 PRESSBOARD(防火牛皮纸) • (东洋)Toyo :日本 HB-77 NF-77 NF-95FP NF 77 • TP2518:大陆 • (杜邦)DUPONT/NOMEX:美国,最著名的化工厂之一 410

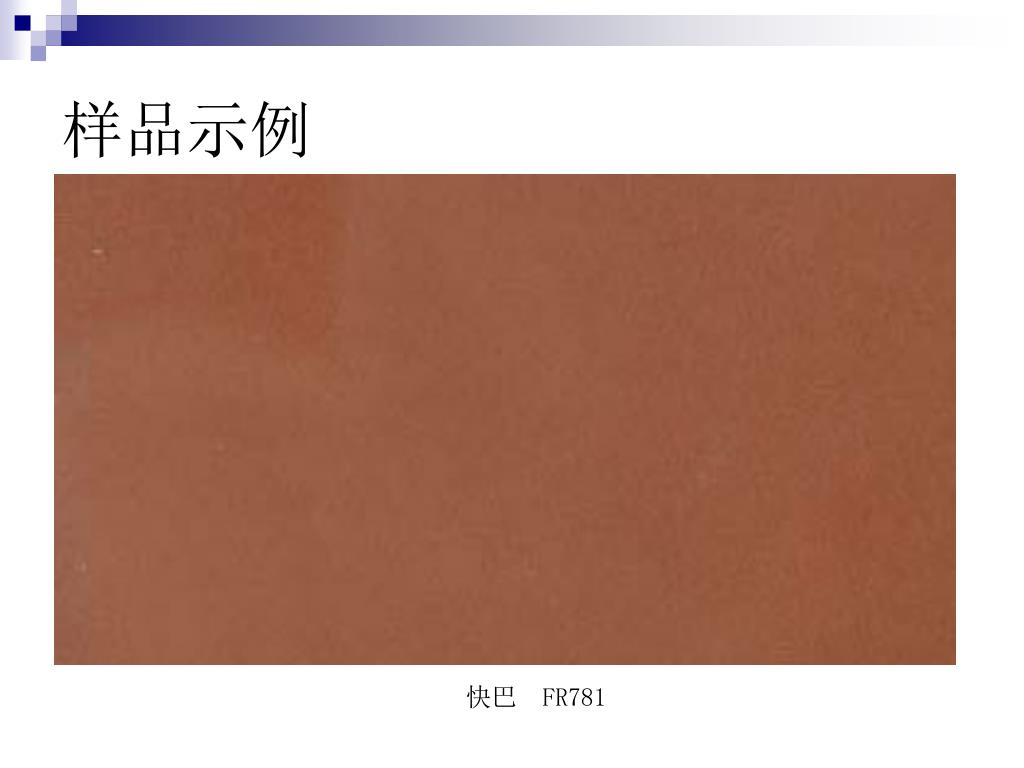

  18. 快巴 FR781 样品示例

  19. 材质的一级分类 • 工程塑料类 (PLASTIC) • 泡棉 & 防震类 (SPONGE) • 导热片类(THERMAL PAD) • 导电/屏蔽类(CONDUCTIVE) • 胶带类 (TAPE) • 光学材料类 • 其它类(OTHER)

  20. 泡棉 & 防震类 (SPONGE) • ACCURACY/KH30(实际型号为CF-MT02) :日本 • RIC:美日合资公司,分几大系列 • CR系列:氯丁橡胶发泡 CR4205 CR4305 CR4505(三种产品的硬度和密度逐渐增大。均具有94HF-1的防火等级) • PORON系列:PU(聚氨酯)微细胞发泡,分几个型号,每种型号又对有几种常见密度 内容见下页

  21. PORON的型号与密度 注:如果型号后带”C”,表示表面有经过特殊处理,如HH48C 如果型号后带”P”,表示表面有加PET处理,如SR-S-40P

  22. PORON L32 PORON SR-S-40P CR4305 样品示例 表面无气孔,较光滑 单面有附PET膜,非常光滑 表面有气孔

  23. 材质的一级分类 • 工程塑料类 (PLASTIC) • 泡棉 & 防震类 (SPONGE) • 导热片类(THERMAL PAD) • 导电/屏蔽类(CONDUCTIVE) • 胶带类 (TAPE) • 光学材料类 • 其它类(OTHER)

  24. 导热片类(THERMAL PAD) • (六相)Six Phase :台湾,有SP610系列产品 有 -610,-620(套管),-626,630,,-631R,-636(帽套),-666 • (先锋)PIONEER :台湾 P400 • (力洋)LIYang:香港 CP-200 SP-100(帽套) ST系列(套管) • (贝格斯)BERGQUIST: K4 VO Soft • (华越)WHAYUEB :台湾 SR系列:SR600-A~D,SR800-A~D SF-200系列(帽套):TO-220,TO-3P

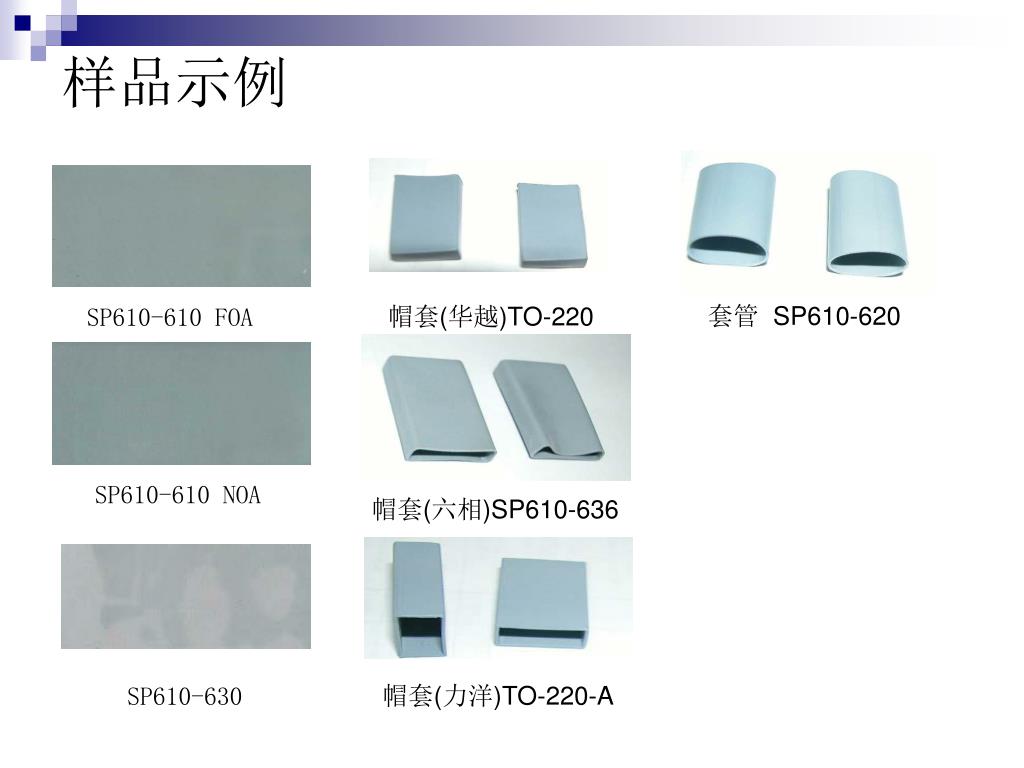

  25. 套管 SP610-620 SP610-610 FOA 帽套(华越)TO-220 SP610-610 NOA 帽套(力洋)TO-220-A 帽套(六相)SP610-636 SP610-630 样品示例

  26. 材质的一级分类 • 工程塑料类 (PLASTIC) • 泡棉 & 防震类 (SPONGE) • 导热片类(THERMAL PAD) • 导电/屏蔽类(CONDUCTIVE) • 胶带类 (TAPE) • 光学材料类 • 其它类(OTHER)

  27. 导电/屏蔽类(CONDUCTIVE) • 铝箔 (AL FOIL):中南铝 • 铜箔 (CU FOIL):汉品 • 镍片 (NICKEL):MSX 捷克 • 导电布 (CONDUCTIVE FABRIC): 耀城 • 导电泡棉(CONDUCTIVE SPONGE):耀城 • 导电胶 (CONDUCTIVE ADDESIVE):合一 慧迅(C501)

  28. 导电布(耀城) CU-FOIL AL-FOIL 样品示例

  29. 材质的一级分类 • 工程塑料类 (PLASTIC) • 泡棉 & 防震类 (SPONGE) • 导热片类(THERMAL PAD) • 导电/屏蔽类(CONDUCTIVE) • 胶带类 (TAPE) • 光学材料类 • 其它类(OTHER)

  30. 胶带类 (TAPE) • 按基材分类:有基材、无基材(胶膜) • 按粘着面分类:双面胶、单面胶 • 按胶系分类:亚克力系、矽胶系、橡胶系 • 按溶剂分类:水性胶、油性胶 • 特殊用途的胶带:导电胶、RUBBER胶、醋酸布胶带、挡墙胶带、OPP胶带、泡棉胶带 • 按厂商分类:见下页

  31. 胶带按厂商进行分类 • 3M:美国,是全球最大的胶带厂商 200MP系列:3M467、3M468…… 100系列:3M966、9461P…… 300MP系列:3M9690…… VHB系列:3M9460PC、3M9469PC、3M9473PC…… 300LSE系列:3M9495LE、3M9490LE • TESA(德莎):德国 TESA4940、TESA4965、TESA4972…… • SONY(索尼):日本 SONY G9000、SONY T4000、SONY T4900、SONY NP303…… • NITTO(日东):日本 NITTO 500、NITTO 591、NITTO 5000、NITTO GA808…… • 四维:台湾 KA00、KA200、MY9YLH、MYH7、AC04(醋酸布胶带)…… • 冠郝:台湾 RUBBER 胶、DTT1205 • 普胶厂商:高冠、金利宝 • 慧迅:台湾 W203、W204、W205、W207、L297、L298、C501(导电胶)、Y247(B)、B4105(泡棉胶带)…… • DIC:日本 DIC LS-025H、DIC 8800、DIC 8080…… • 群益:台湾 PB414、AC402(醋酸布胶带)、AC403(醋酸布胶带)……

  32. 3M467 3M9460 3M1350 3M468 3M9469 3M966 3M8018 T4000 3M9690 T4900 胶带示例 3M9703 G9000

  33. TESA4965 NITTO 5015 W204 PI胶带 TESA 4972 C501导电胶 NITTO GA808 L297(替代吉盛3702) 四维MY9YL 胶带示例 NITTO 500

  34. 材质的一级分类 • 工程塑料类 (PLASTIC) • 泡棉 & 防震类 (SPONGE) • 导热片类(THERMAL PAD) • 导电/屏蔽类(CONDUCTIVE) • 胶带类 (TAPE) • 光学材料类 • 其它类(OTHER)

  35. 光学材料类 • 防爆膜: • 琳得科:CHC-P50-31-38 、CHC-P100-01-75 • DIC: 9080 、HC1100 • 光学胶带 • 3M:8094-2、8142 • 保护膜 • 虹天:AE-EV1N-6B、AE-PEIM-5D、AE-PP1N-5A • 日东:NITTO HR6030 、SPV367 • 鸿富海:HR-1201 • 琳得科:PAC-3-70G

  36. 材质的一级分类 • 工程塑料类 (PLASTIC) • 泡棉 & 防震类 (SPONGE) • 导热片类(THERMAL PAD) • 导电/屏蔽类(CONDUCTIVE) • 胶带类 (TAPE) • 光学材料类 • 其它类(OTHER)

  37. 其它类(OTHER) • 不织布:顺昌 • 防尘网 • TY 1BN(瞬干胶) • CEMEDINE(施敏打硬,胶水) • RUBBER:加金 • 止滑垫:LongTai (大陆厂商)

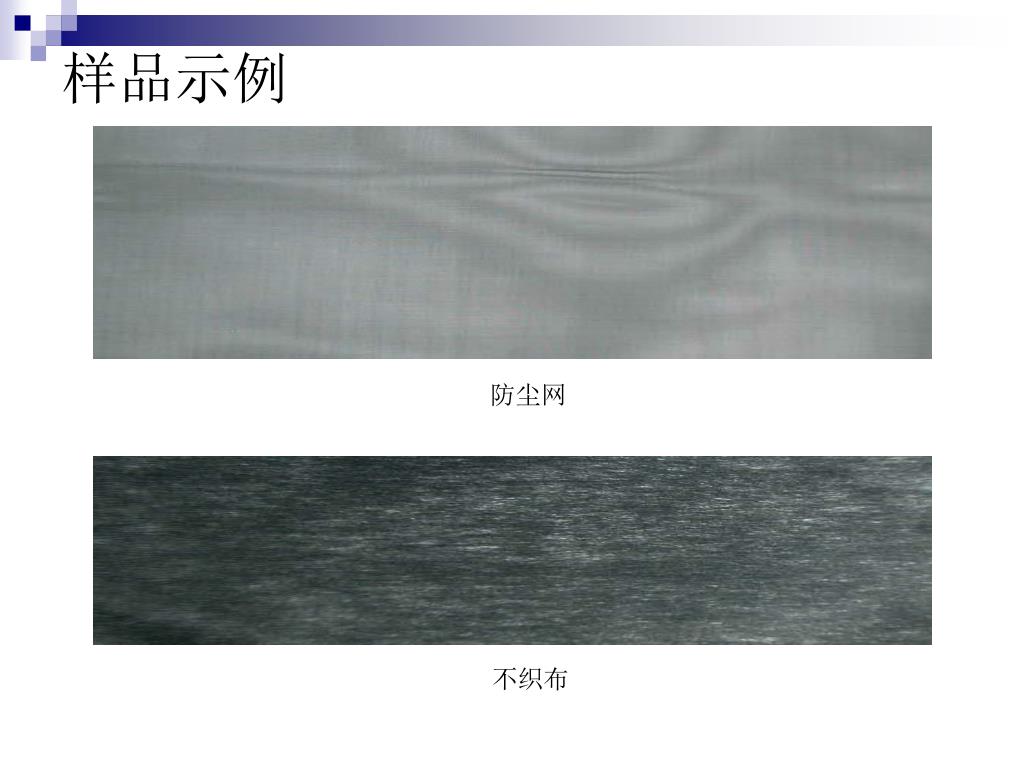

  38. 防尘网 不织布 样品示例

  39. Q & A 时间
