第 8 章 有损压缩算法

1. 第 8章 有损压缩算法

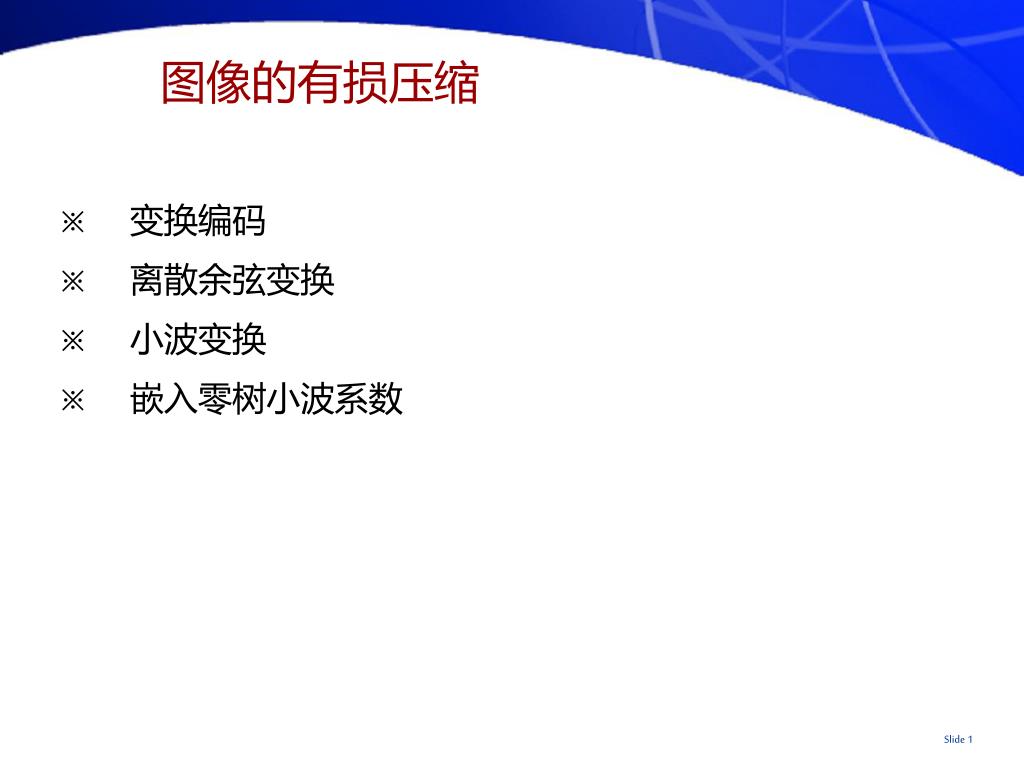

2. 图像的有损压缩 • 变换编码 • 离散余弦变换 • 小波变换 • 嵌入零树小波系数

3. 变换编码

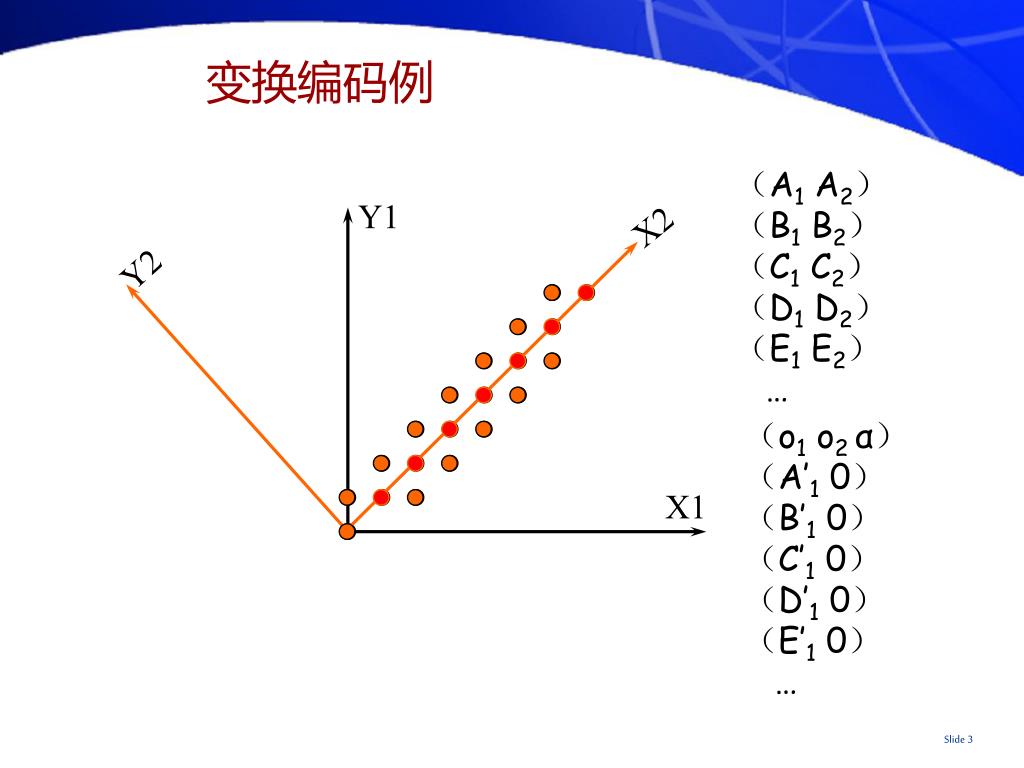

4. Y1 X2 Y2 X1 变换编码例 （A1A2） （B1B2） （C1C2） （D1D2） （E1E2） … （o1o2 α） （A’10） （B’10） （C’10） （D’10） （E’10） …

5. 什么是变换编码 • 原始图象从空间域（图象）变换到频率域，使得信号中最重要的部分(例如包含最大能量的一些系数)在变换域中易于识别，并集中出现，从而可以重点处理；使能量较少的部分可以进行粗略的处理，达到压缩数据的目的。 设: 原始图象为X, 变换矩阵为T, 则: Y = T * X, Y就是变换后的图象. • 变换编码是一种有失真的编码，常用的有DCT、K-L等。

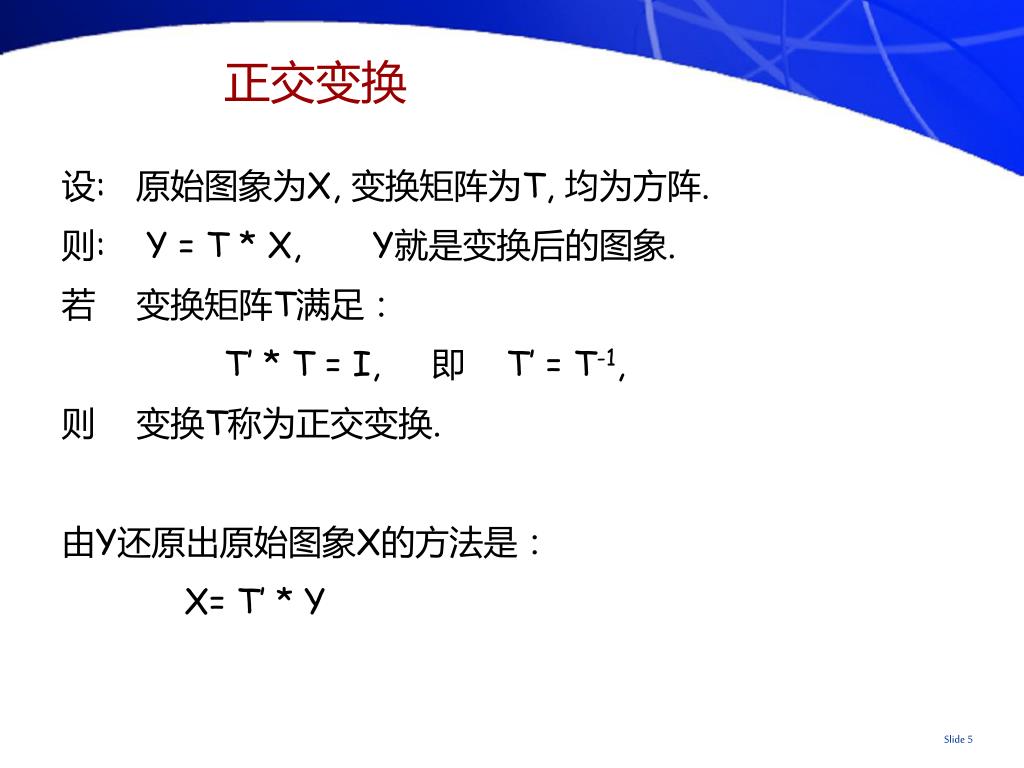

6. 正交变换 设: 原始图象为X, 变换矩阵为T, 均为方阵. 则: Y = T * X, Y就是变换后的图象. 若 变换矩阵T满足： T’ * T = I, 即 T’ = T-1, 则 变换T称为正交变换. 由Y还原出原始图象X的方法是： X= T’ * Y

7. 离散余弦变换

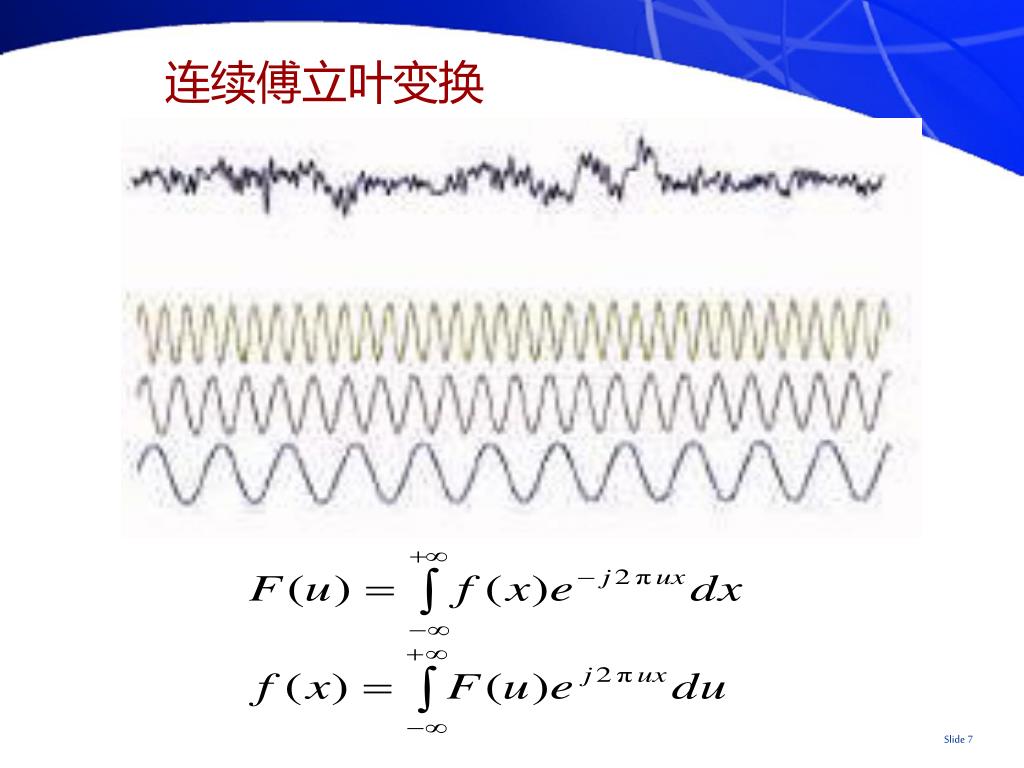

8. 连续傅立叶变换

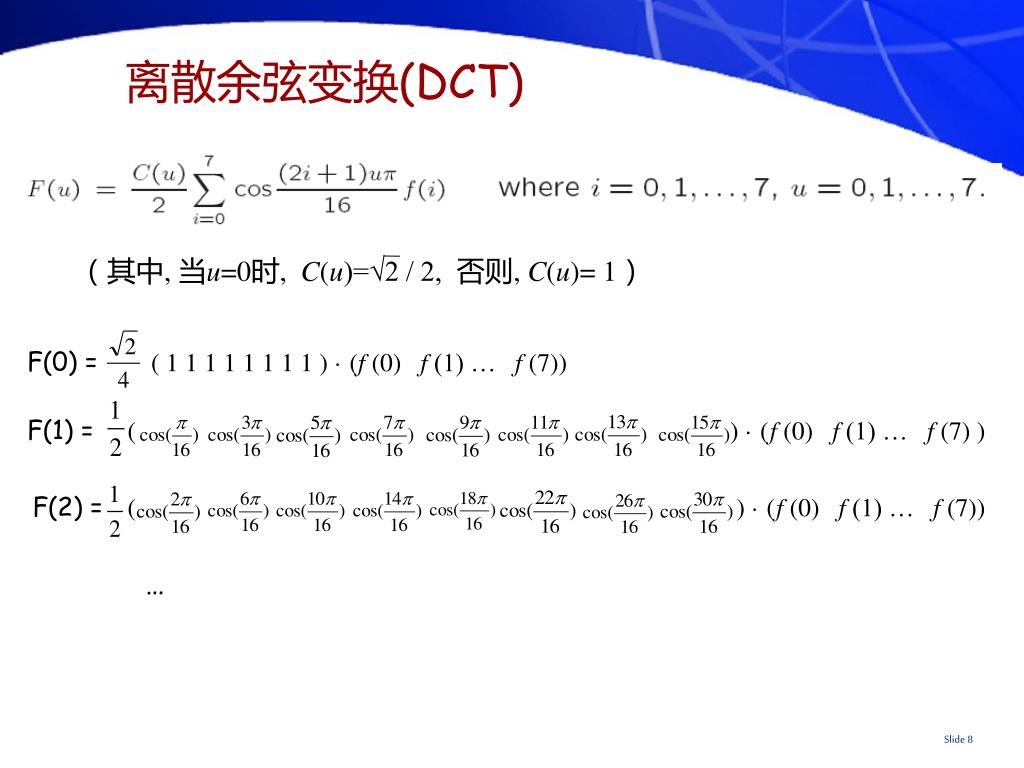

9. 离散余弦变换(DCT) （其中, 当u=0时, C(u)=√2 / 2, 否则, C(u)= 1） F(0) = ( 1 1 1 1 1 1 1 1 ) · (f (0) f (1) … f (7)) F(1) = ( ) · (f (0) f (1) … f (7) ) F(2) = ( ) · (f (0) f (1) … f (7)) …

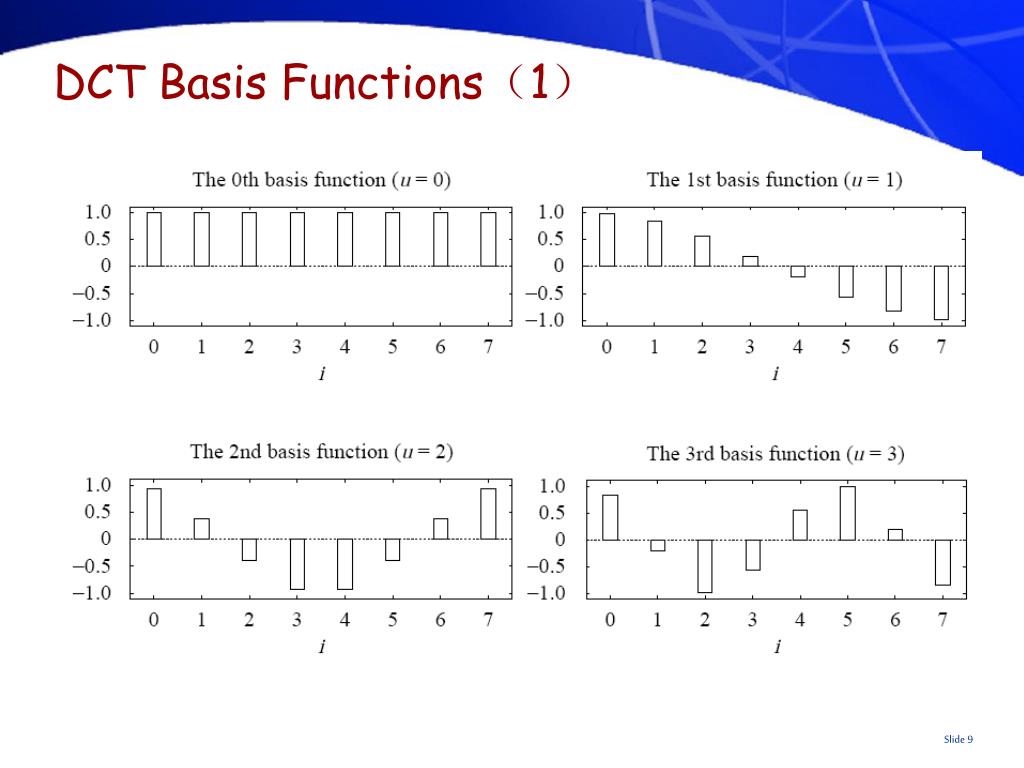

10. DCTBasis Functions（1）

11. DCTBasis Functions（2）

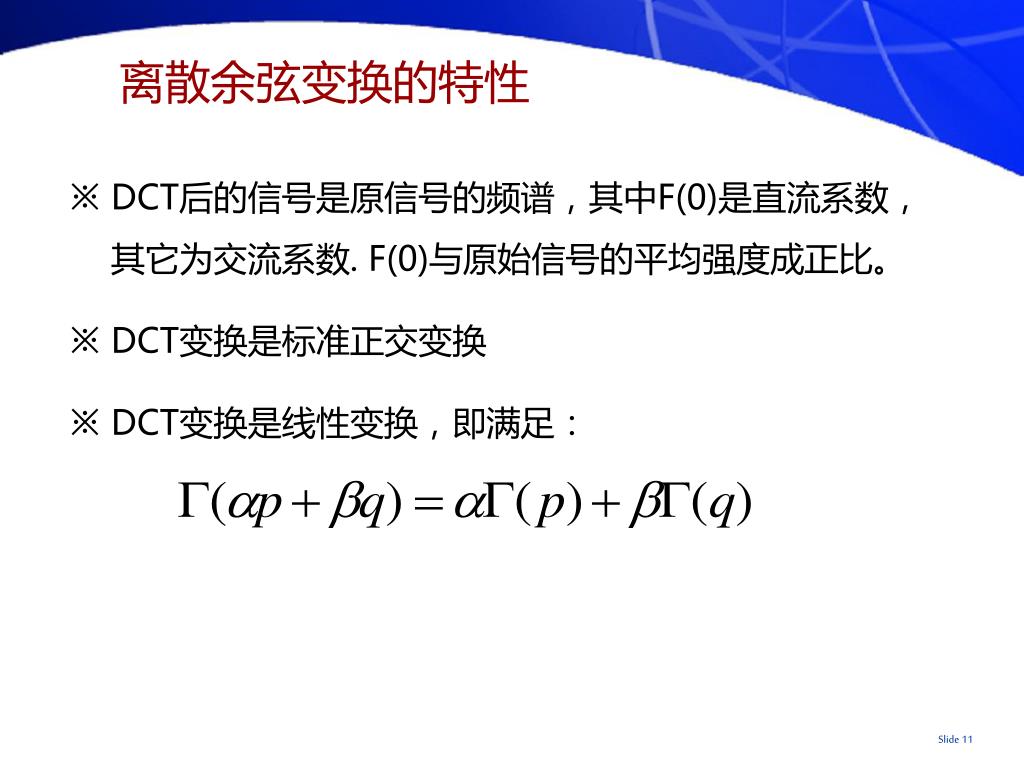

12. 离散余弦变换的特性 • DCT后的信号是原信号的频谱，其中F(0)是直流系数，其它为交流系数. F(0)与原始信号的平均强度成正比。 • DCT变换是标准正交变换 • DCT变换是线性变换，即满足：

13. DCT实例1

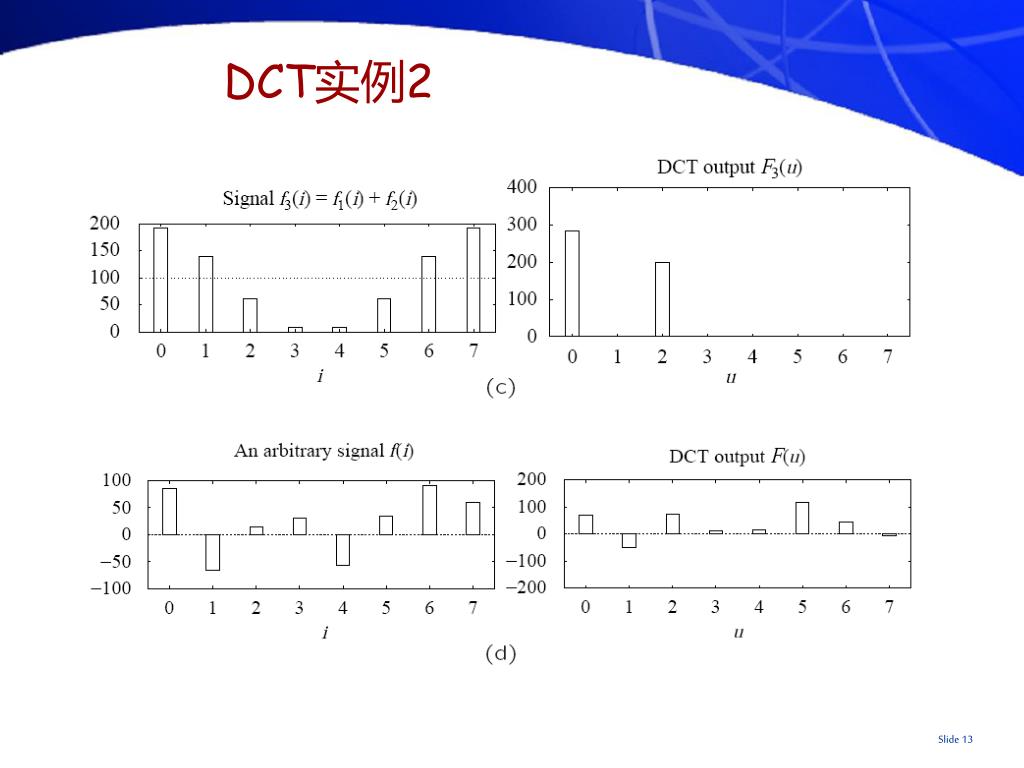

14. DCT实例2

15. 离散余弦逆变换(IDCT) （其中, 当u=0时, C(u)=√2 / 2, 否则, C(u)= 1）

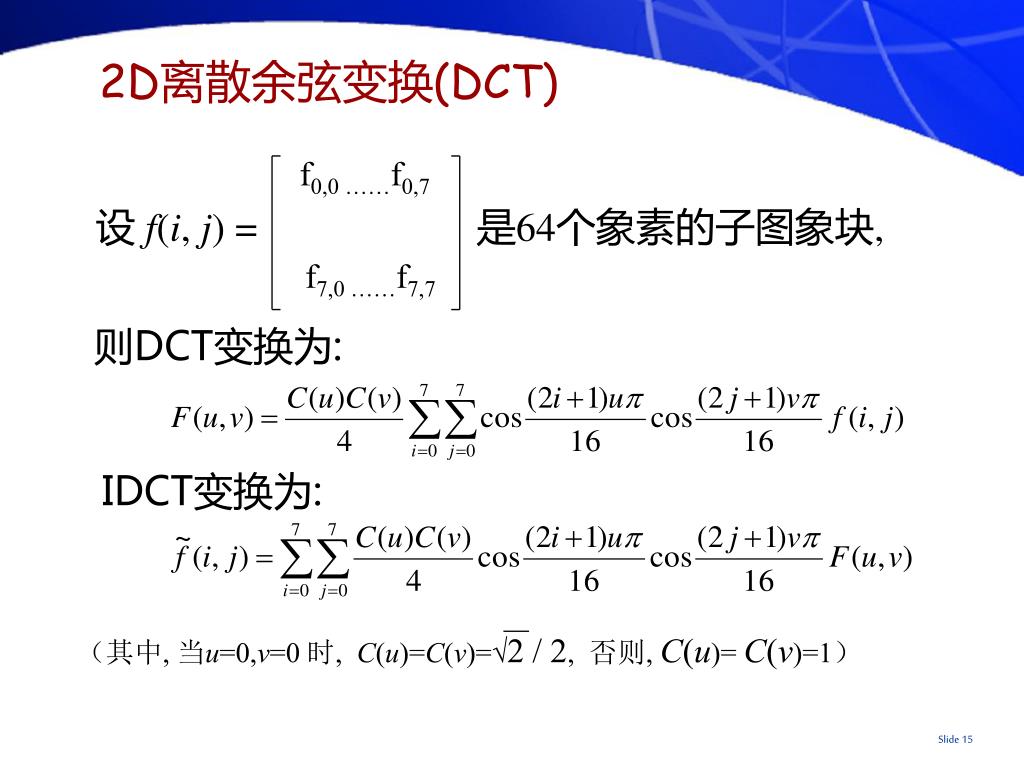

16. 2D离散余弦变换(DCT) f0,0 ……f0,7 f7,0 ……f7,7 设 f(i, j) = 是64个象素的子图象块, 则DCT变换为: IDCT变换为: （其中, 当u=0,v=0 时, C(u)=C(v)=√2 / 2, 否则, C(u)= C(v)=1）

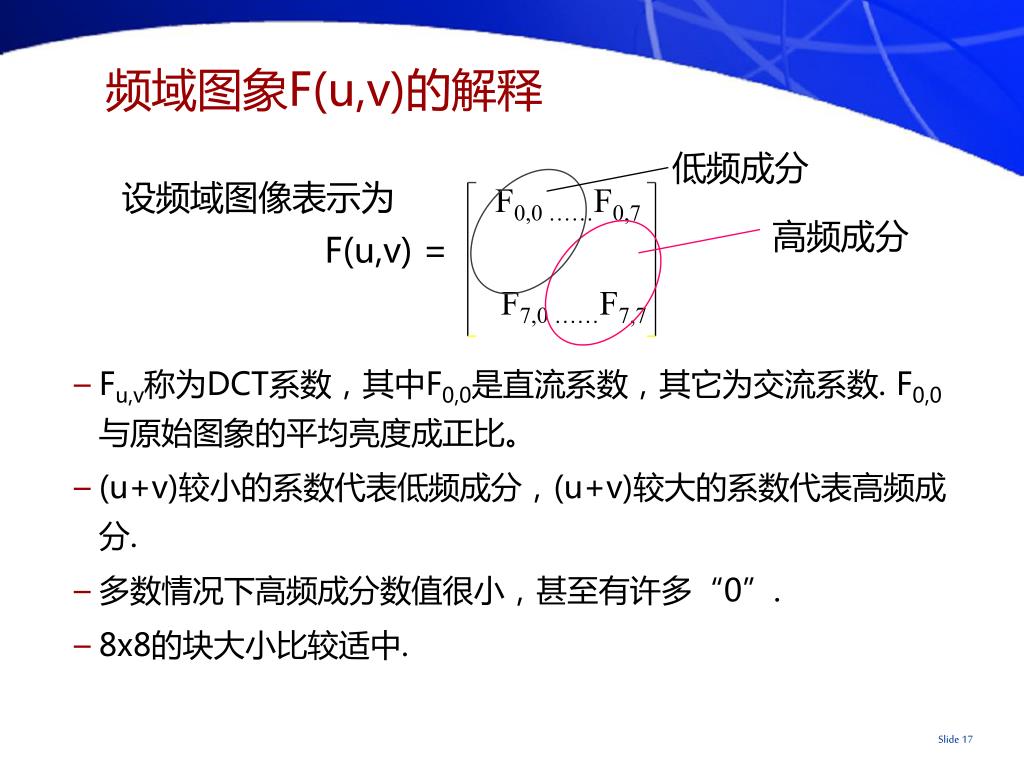

18. Fu,v称为DCT系数，其中F0,0是直流系数，其它为交流系数. F0,0与原始图象的平均亮度成正比。 (u+v)较小的系数代表低频成分，(u+v)较大的系数代表高频成分. 多数情况下高频成分数值很小，甚至有许多“0”. 8x8的块大小比较适中. 低频成分 F0,0 ……F0,7 F7,0 ……F7,7 高频成分 设频域图像表示为 F(u,v) = 频域图象F(u,v)的解释

19. 原始图像块 f(i, j) DCT变换举例 频域图像块 F(u,v)

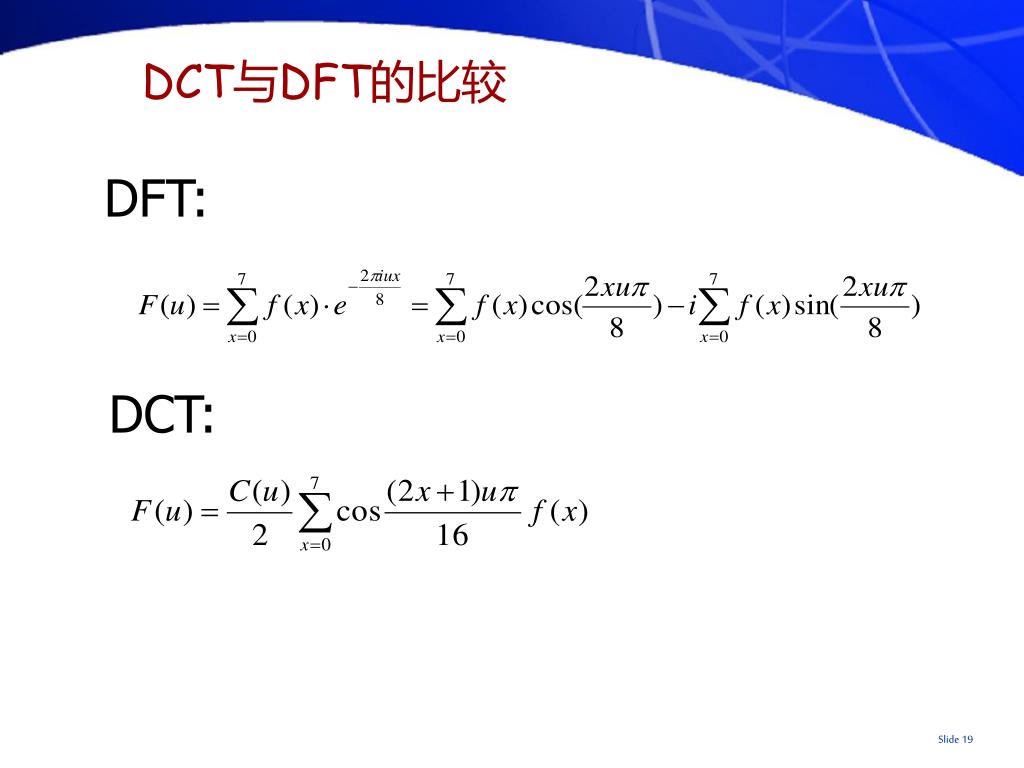

20. DCT与DFT的比较 DFT: DCT:

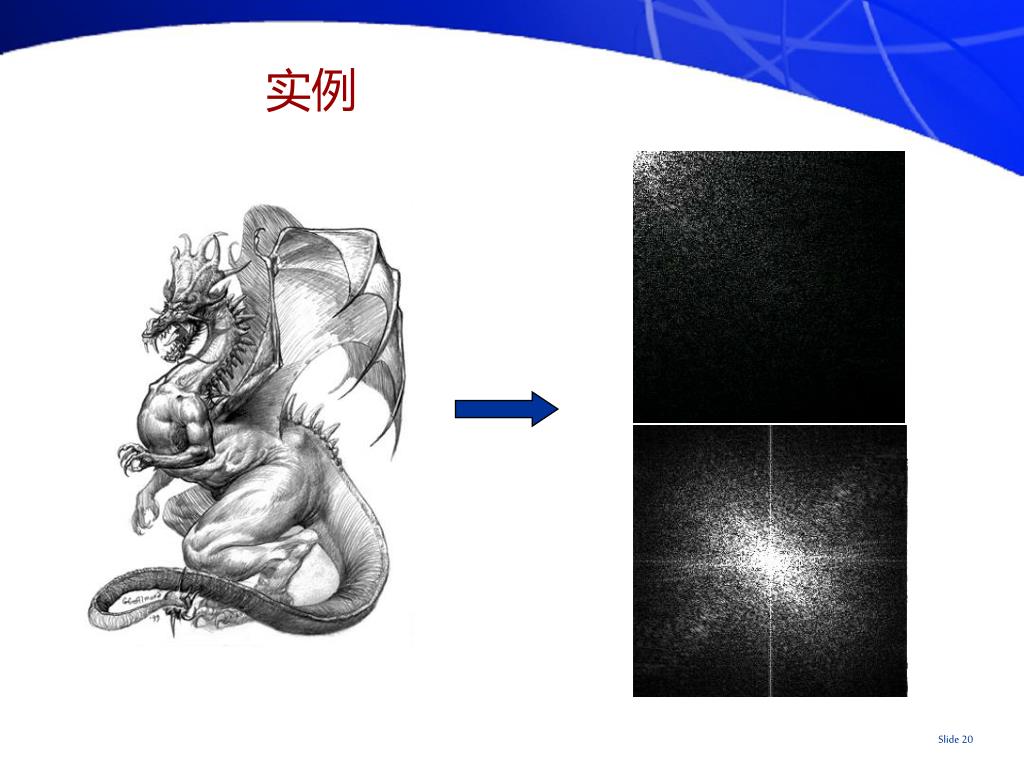

21. 实例

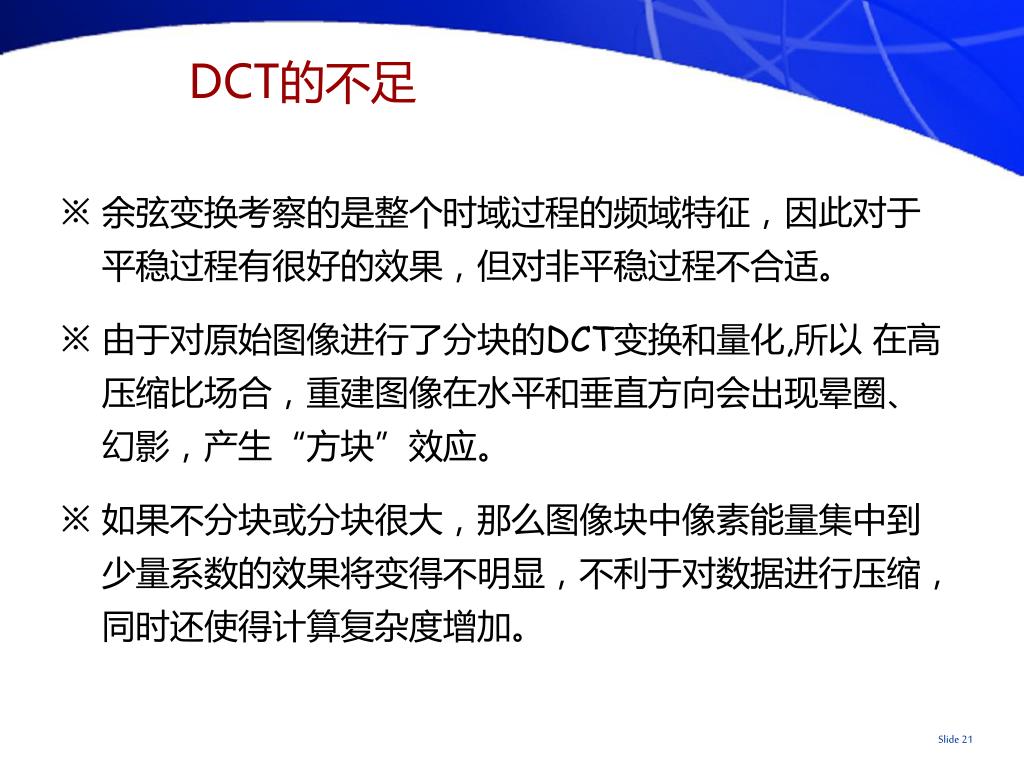

22. DCT的不足 • 余弦变换考察的是整个时域过程的频域特征，因此对于平稳过程有很好的效果，但对非平稳过程不合适。 • 由于对原始图像进行了分块的DCT变换和量化,所以 在高压缩比场合，重建图像在水平和垂直方向会出现晕圈、幻影，产生“方块”效应。 • 如果不分块或分块很大，那么图像块中像素能量集中到少量系数的效果将变得不明显，不利于对数据进行压缩，同时还使得计算复杂度增加。

23. 小波变换

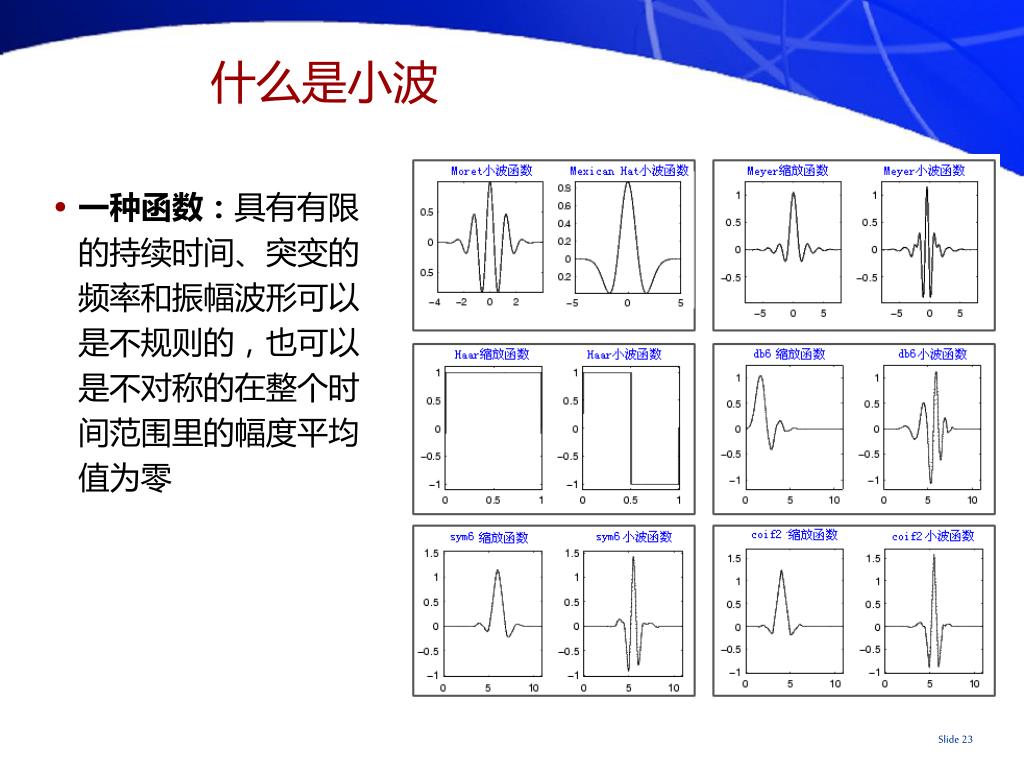

24. 什么是小波 • 一种函数：具有有限的持续时间、突变的频率和振幅波形可以是不规则的，也可以是不对称的在整个时间范围里的幅度平均值为零

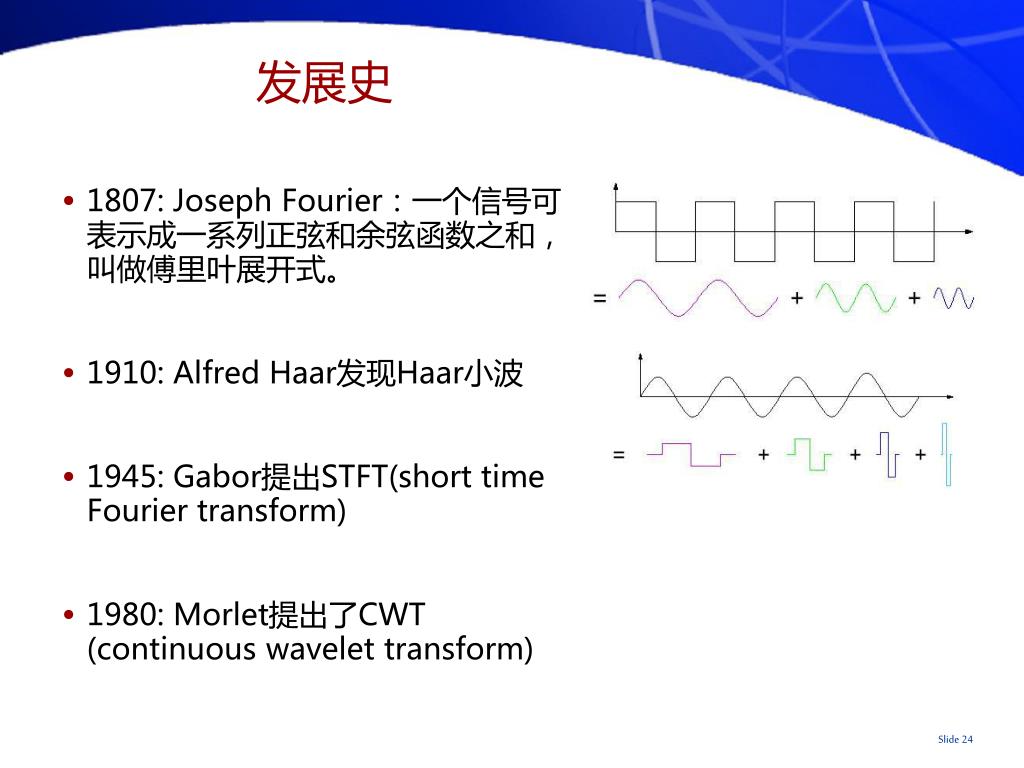

25. 发展史 • 1807: Joseph Fourier：一个信号可表示成一系列正弦和余弦函数之和，叫做傅里叶展开式。 • 1910: Alfred Haar发现Haar小波 • 1945: Gabor提出STFT(short time Fourier transform) • 1980: Morlet提出了CWT (continuous wavelet transform)

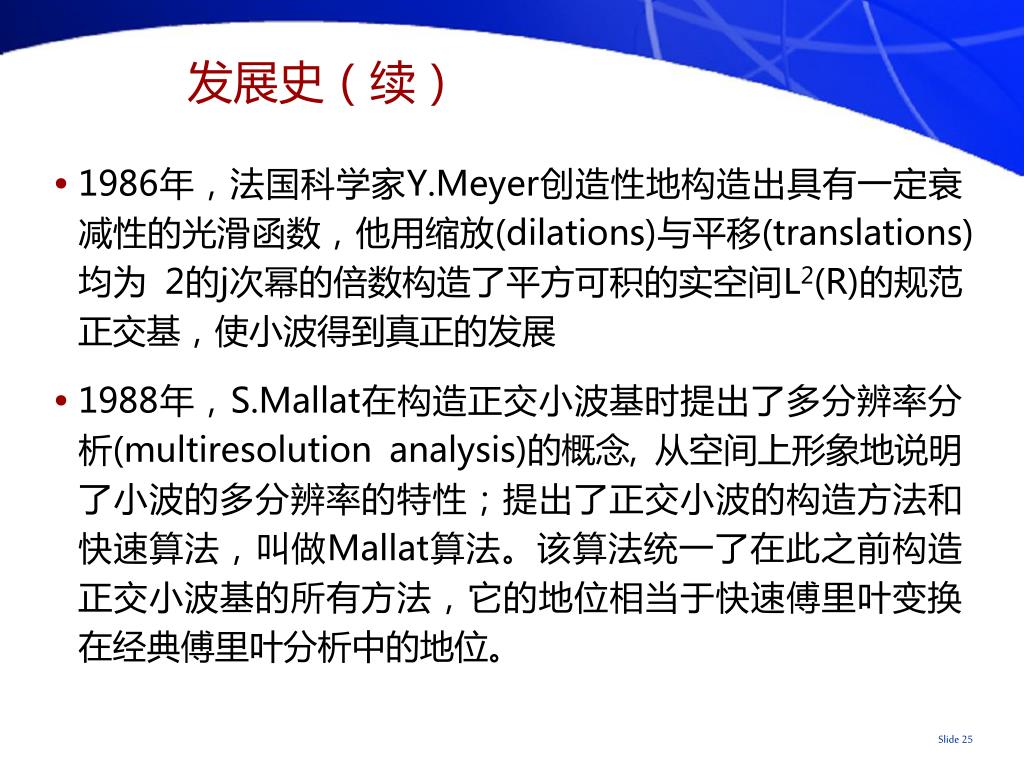

26. 发展史（续） • 1986年，法国科学家Y.Meyer创造性地构造出具有一定衰减性的光滑函数，他用缩放(dilations)与平移(translations)均为 2的j次幂的倍数构造了平方可积的实空间L2(R)的规范正交基，使小波得到真正的发展 • 1988年，S.Mallat在构造正交小波基时提出了多分辨率分析(multiresolution analysis)的概念, 从空间上形象地说明了小波的多分辨率的特性；提出了正交小波的构造方法和快速算法，叫做Mallat算法。该算法统一了在此之前构造正交小波基的所有方法，它的地位相当于快速傅里叶变换在经典傅里叶分析中的地位。

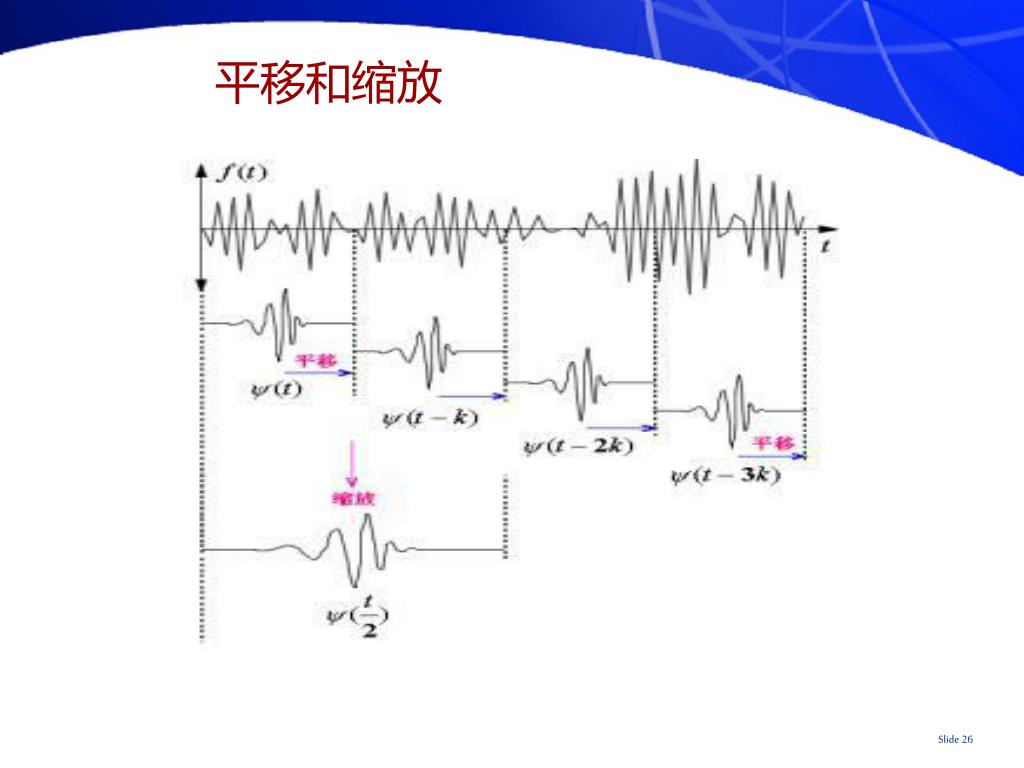

27. 平移和缩放

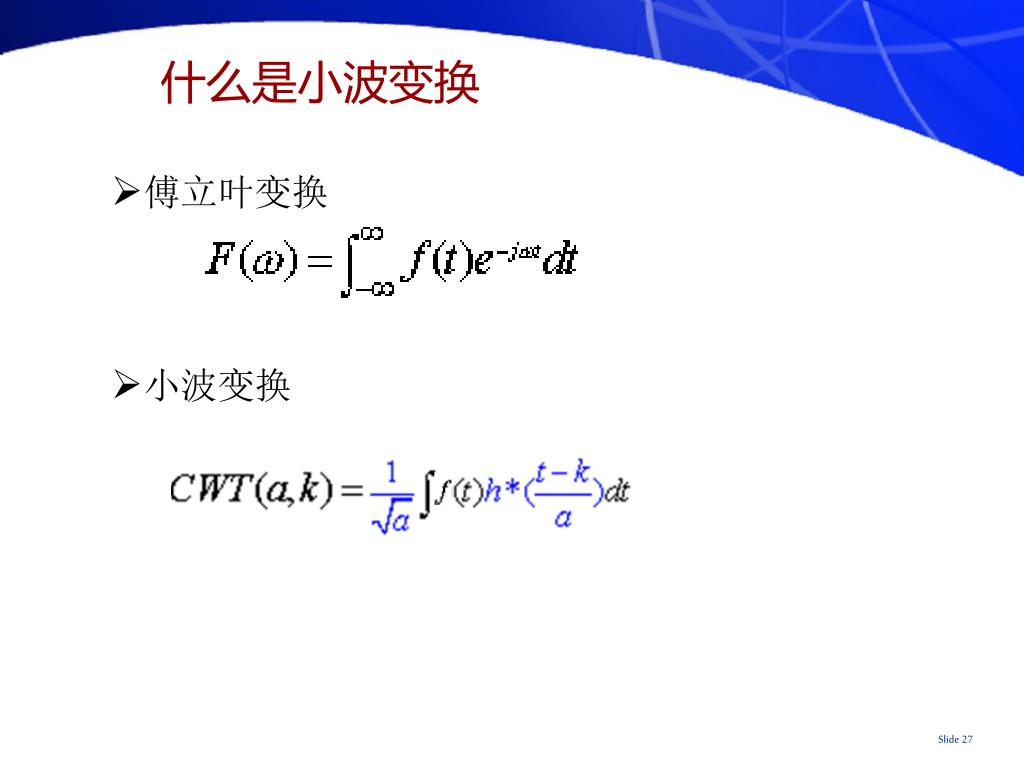

28. 什么是小波变换 • 傅立叶变换 • 小波变换

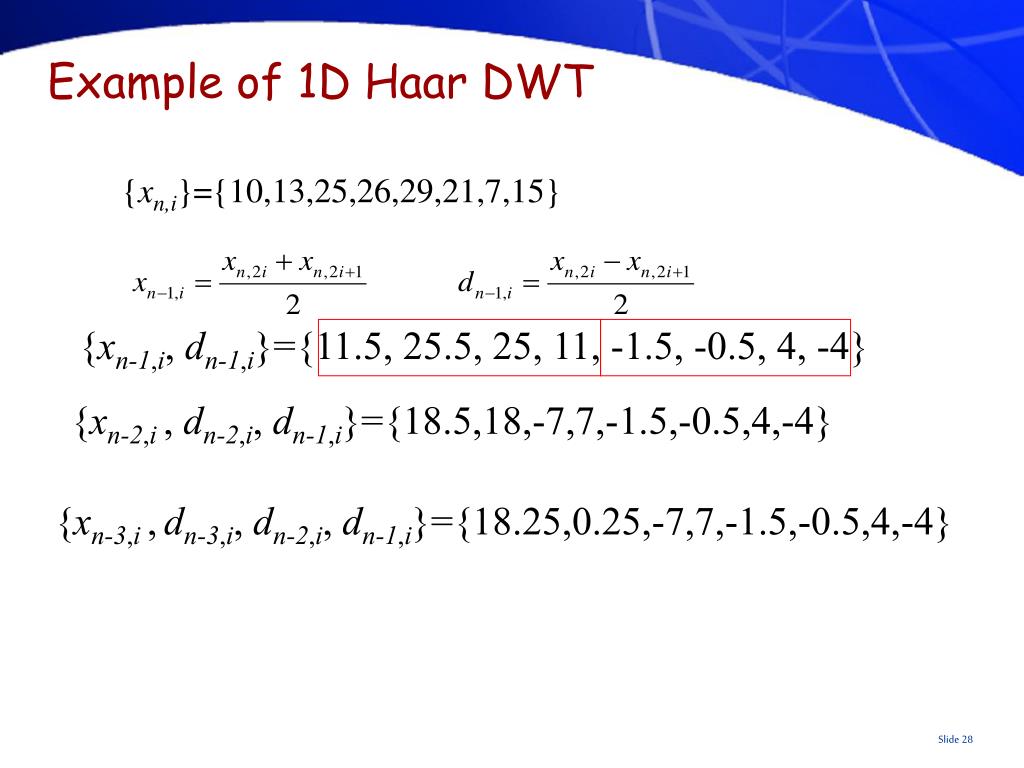

29. Example of 1D Haar DWT {xn,i}={10,13,25,26,29,21,7,15} {xn-1,i, dn-1,i}={11.5,25.5,25,11,-1.5,-0.5,4,-4} {xn-2,i , dn-2,i, dn-1,i}={18.5,18,-7,7,-1.5,-0.5,4,-4} {xn-3,i ,dn-3,i, dn-2,i, dn-1,i}={18.25,0.25,-7,7,-1.5,-0.5,4,-4}

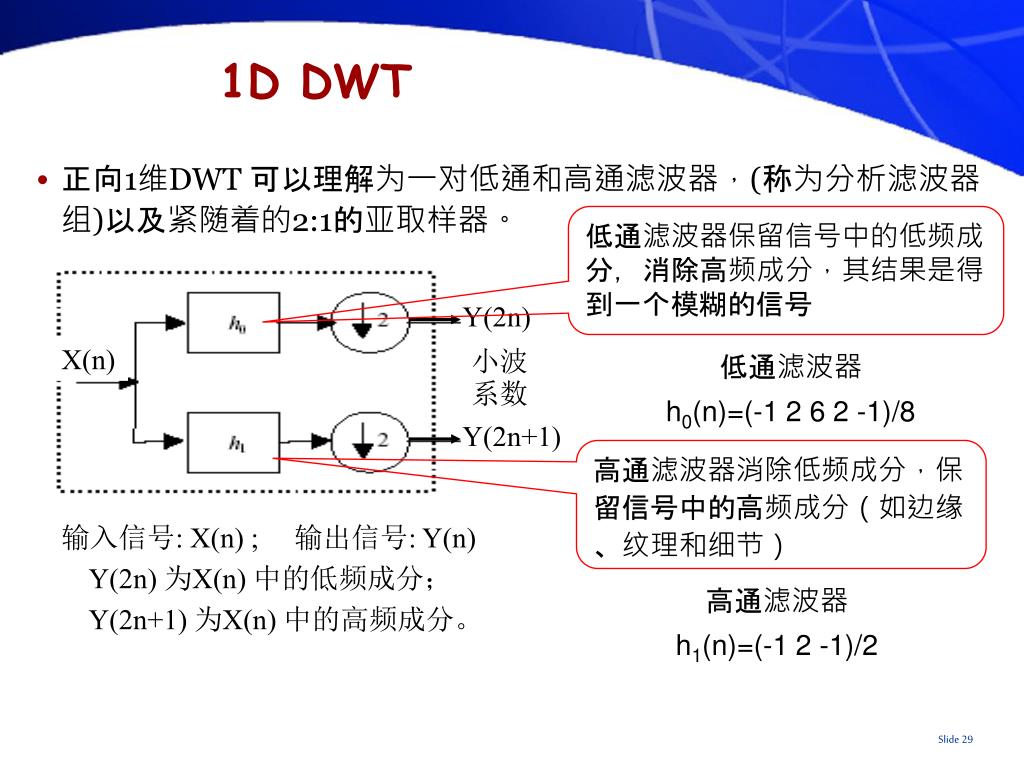

30. 低通滤波器保留信号中的低频成分，消除高频成分，其结果是得到一个模糊的信号低通滤波器保留信号中的低频成分，消除高频成分，其结果是得到一个模糊的信号 Y(2n) 低通滤波器 h0(n)=(-1 2 6 2 -1)/8 X(n) 小波系数 Y(2n+1) 高通滤波器消除低频成分，保留信号中的高频成分（如边缘、纹理和细节） 输入信号: X(n) ; 输出信号: Y(n) Y(2n) 为X(n) 中的低频成分； Y(2n+1) 为X(n) 中的高频成分。 高通滤波器 h1(n)=(-1 2 -1)/2 1D DWT • 正向1维DWT 可以理解为一对低通和高通滤波器，(称为分析滤波器组)以及紧随着的2:1的亚取样器。

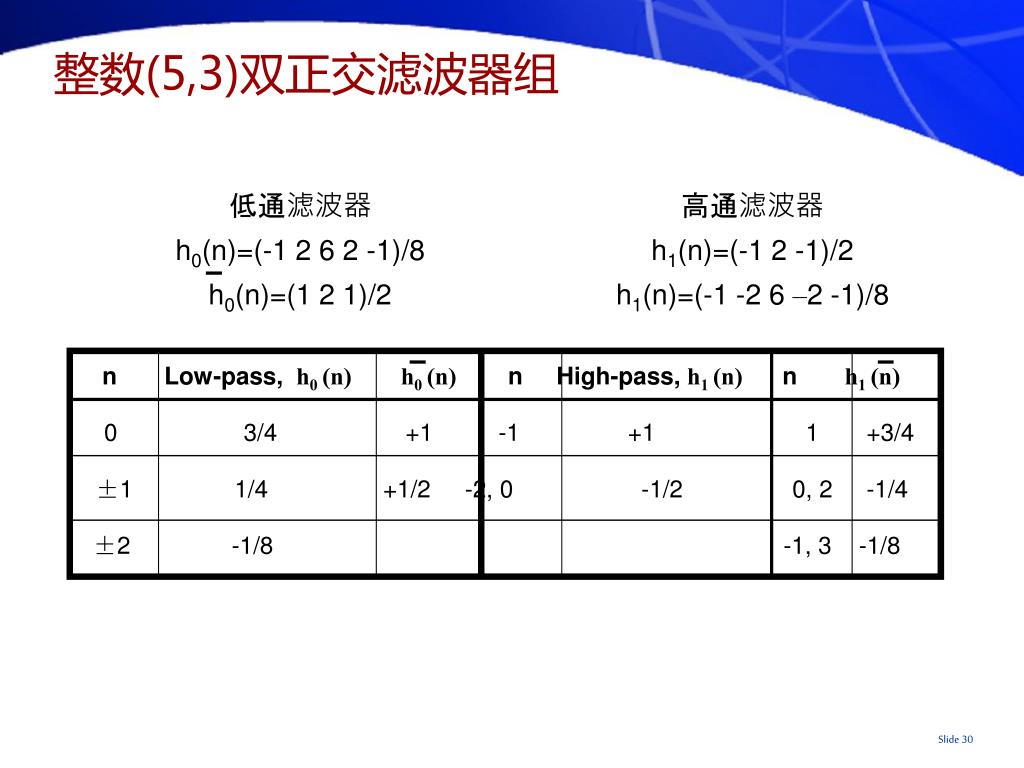

31. 整数(5,3)双正交滤波器组 低通滤波器 h0(n)=(-1 2 6 2 -1)/8 h0(n)=(1 2 1)/2 高通滤波器 h1(n)=(-1 2 -1)/2 h1(n)=(-1 -2 6 –2 -1)/8 n Low-pass, h0(n) h0(n)n High-pass, h1(n)n h1(n) 03/4 +1 -1 +1 1 +3/4 ±1 1/4 +1/2 -2, 0 -1/2 0, 2 -1/4 ±2 -1/8 -1, 3 -1/8

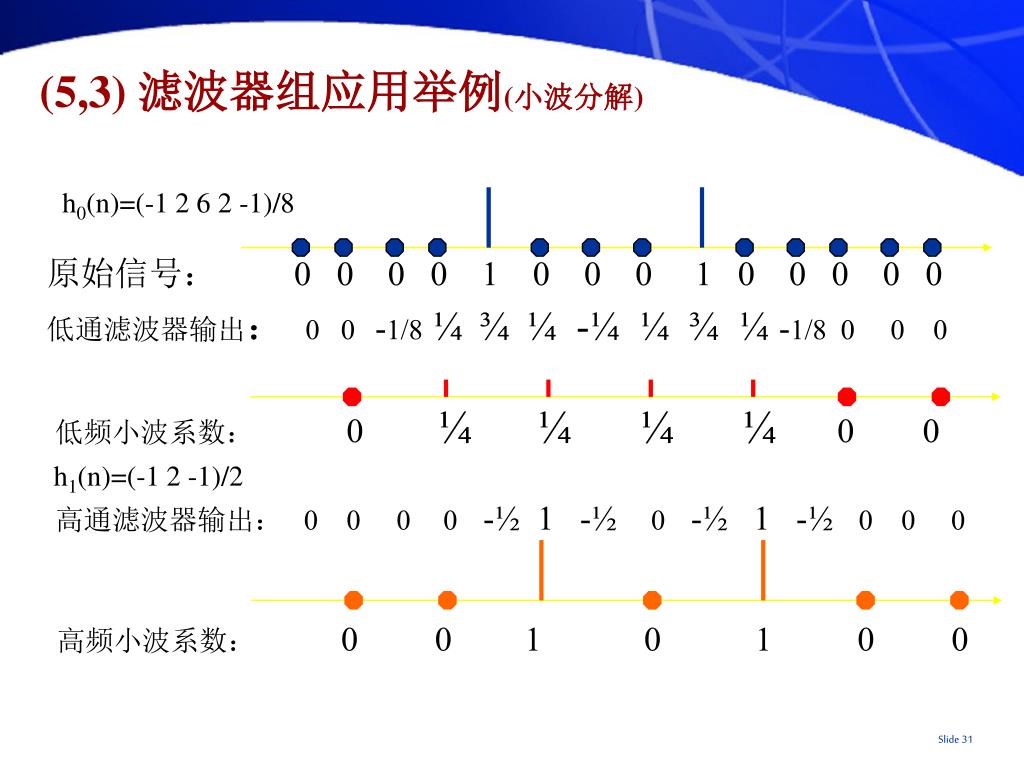

32. 原始信号： 0 0 0 0 1 0 0 0 1 0 0 0 0 0 低频小波系数： 0¼ ¼ ¼ ¼ 0 0 高频小波系数： 0 0 1 0 1 0 0 (5,3) 滤波器组应用举例(小波分解) h0(n)=(-1 2 6 2 -1)/8 低通滤波器输出： 0 0-1/8 ¼ ¾ ¼ -¼ ¼ ¾ ¼ -1/8 0 0 0 h1(n)=(-1 2 -1)/2 高通滤波器输出： 0 0 0 0-½ 1 -½ 0 -½ 1 -½ 0 0 0

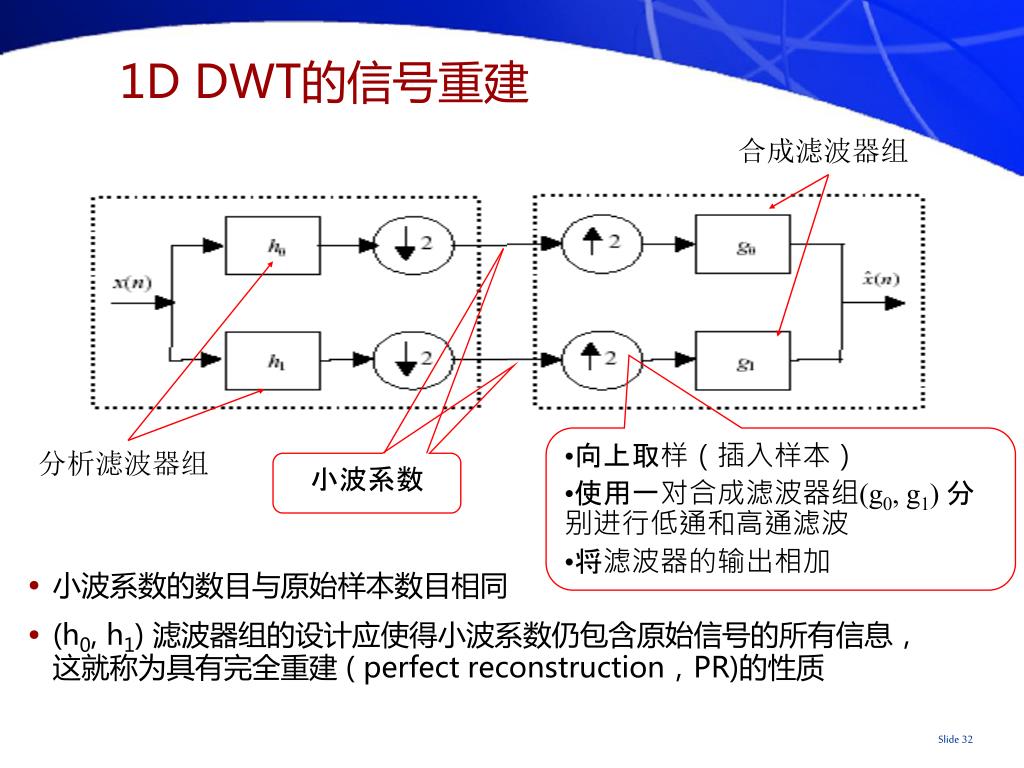

33. 合成滤波器组 分析滤波器组 小波系数 1D DWT的信号重建 • 小波系数的数目与原始样本数目相同 • (h0, h1) 滤波器组的设计应使得小波系数仍包含原始信号的所有信息，这就称为具有完全重建 (perfect reconstruction，PR)的性质 • 向上取样（插入样本） • 使用一对合成滤波器组(g0, g1) 分别进行低通和高通滤波 • 将滤波器的输出相加

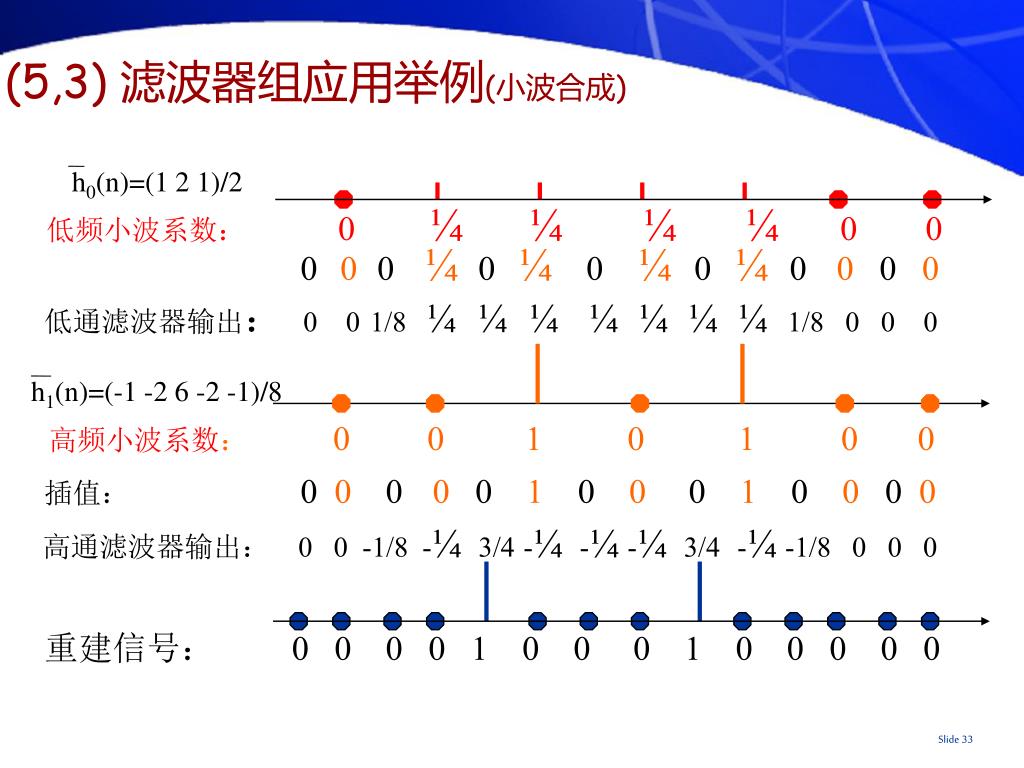

34. 低频小波系数： 0¼ ¼ ¼ ¼ 0 0 高频小波系数： 0 0 1 0 1 0 0 重建信号： 0 0 0 0 1 0 0 0 1 0 0 0 0 0 (5,3) 滤波器组应用举例(小波合成) h0(n)=(1 2 1)/2 插值： 000¼0¼0¼0¼0000 低通滤波器输出： 0 01/8 ¼¼¼ ¼ ¼ ¼ ¼ 1/8 0 0 0 h1(n)=(-1 -2 6 -2 -1)/8 插值：0 0 0 0 0 1 0 0 0 1 00 0 0 高通滤波器输出： 0 0 -1/8 -¼3/4-¼-¼-¼3/4-¼-1/80 0 0

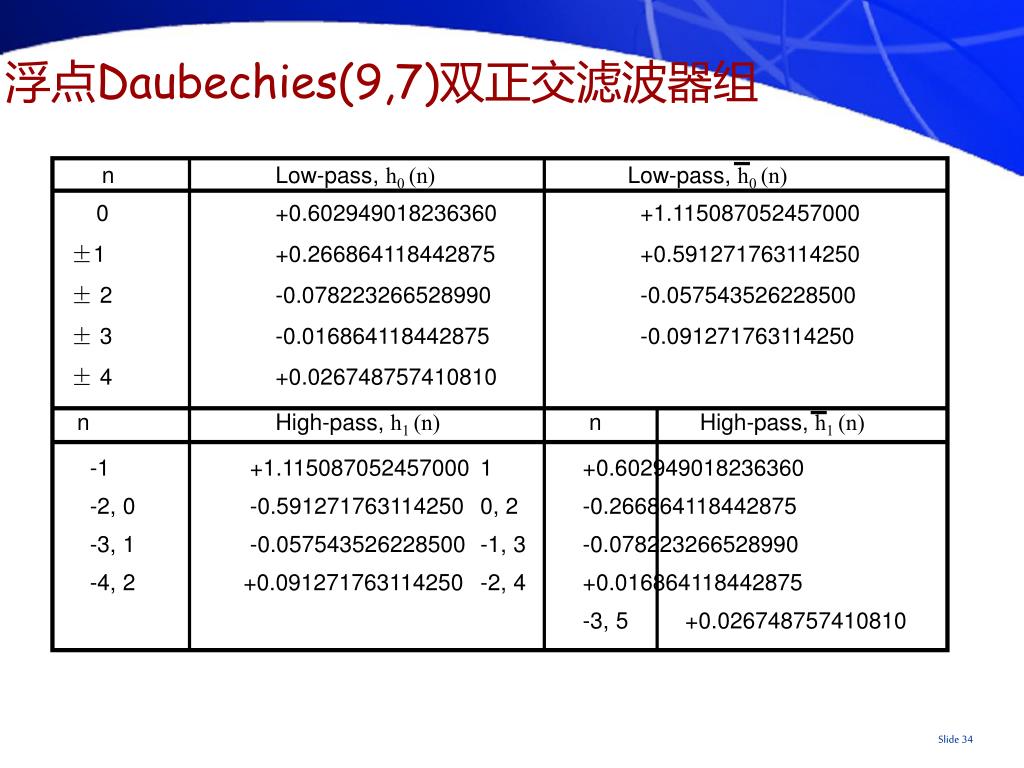

35. 浮点Daubechies(9,7)双正交滤波器组 n Low-pass, h0(n)Low-pass, h0(n) 0 +0.602949018236360 +1.115087052457000 ±1 +0.266864118442875 +0.591271763114250 ± 2 -0.078223266528990 -0.057543526228500 ± 3 -0.016864118442875 -0.091271763114250 ± 4 +0.026748757410810 n High-pass, h1(n) n High-pass, h1(n) -1 +1.115087052457000 1 +0.602949018236360 -2, 0 -0.591271763114250 0, 2 -0.266864118442875 -3, 1 -0.057543526228500 -1, 3 -0.078223266528990 -4, 2 +0.091271763114250 -2, 4 +0.016864118442875 -3, 5 +0.026748757410810

36. 2 2 h000 2 h00 h0 h001 2 X(n) h01 一级分解 二级分解 三级分解 2 h1 2 多级1D小波分解

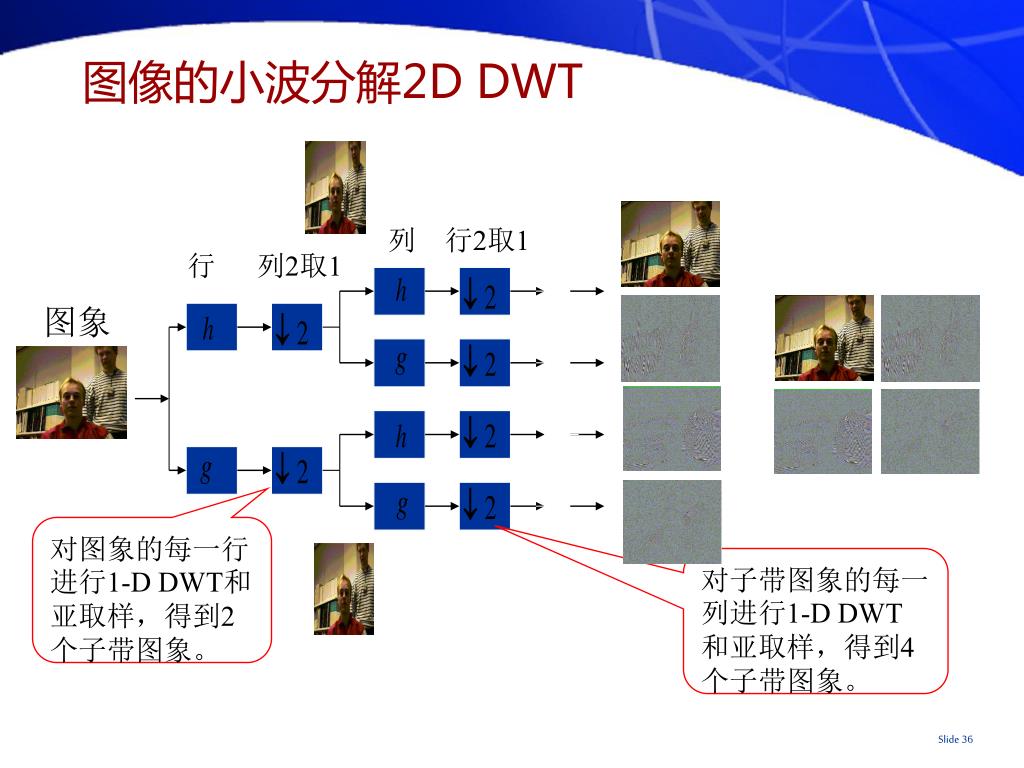

37. L 列 行2取1 行 列2取1 图象 对图象的每一行进行1-D DWT和亚取样，得到2个子带图象。 对子带图象的每一列进行1-D DWT和亚取样，得到4个子带图象。 H 图像的小波分解2D DWT

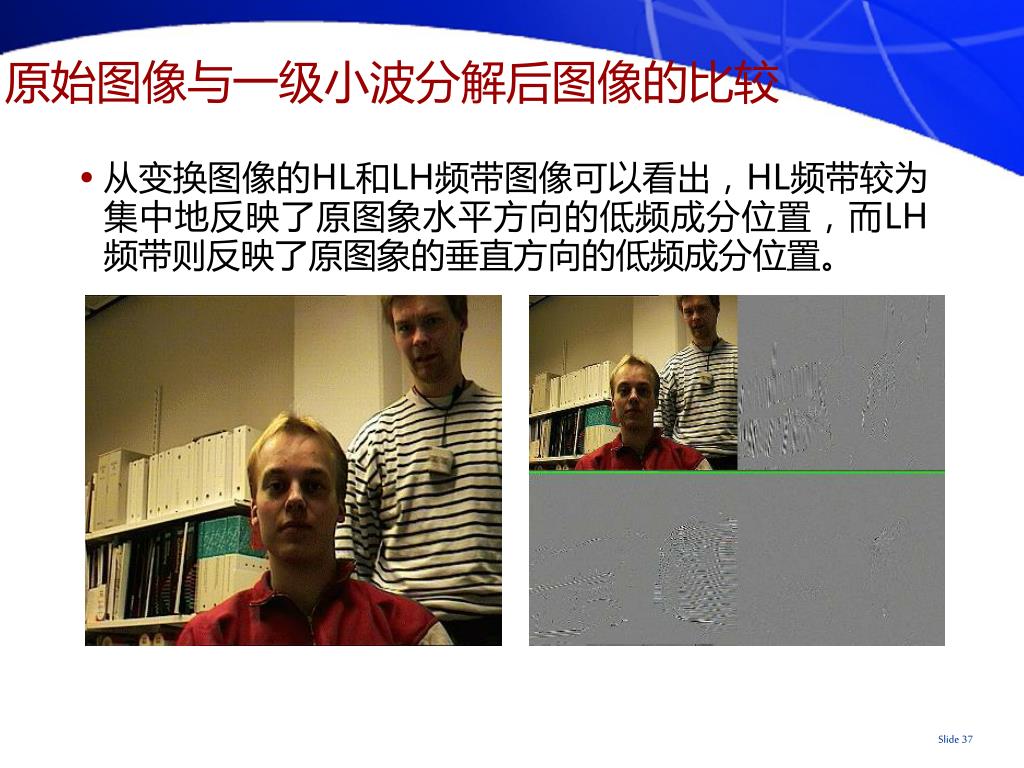

38. 原始图像与一级小波分解后图像的比较 • 从变换图像的HL和LH频带图像可以看出，HL频带较为集中地反映了原图象水平方向的低频成分位置，而LH频带则反映了原图象的垂直方向的低频成分位置。

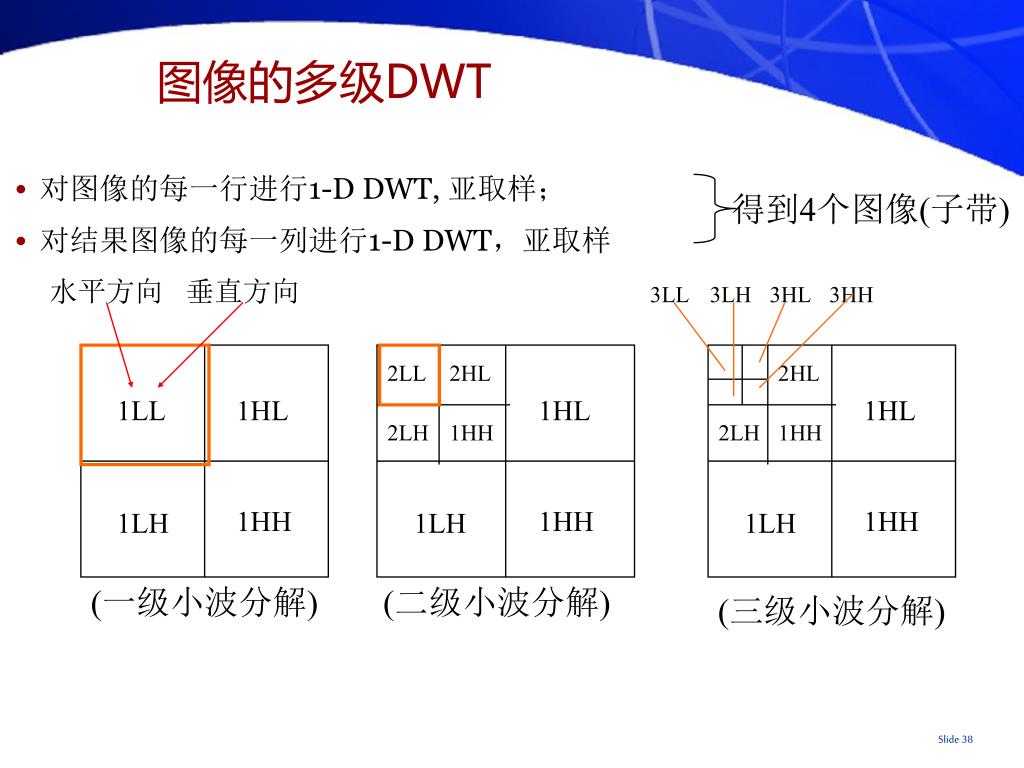

39. 水平方向 垂直方向 3LL 3LH 3HL 3HH 2LL 2HL 2HL 1LL 1HL 1HL 1HL 2LH 1HH 2LH 1HH 1HH 1LH 1HH 1HH 1LH 1LH (一级小波分解) (二级小波分解) (三级小波分解) 图像的多级DWT 得到4个图像(子带) • 对图像的每一行进行1-D DWT, 亚取样； • 对结果图像的每一列进行1-D DWT，亚取样

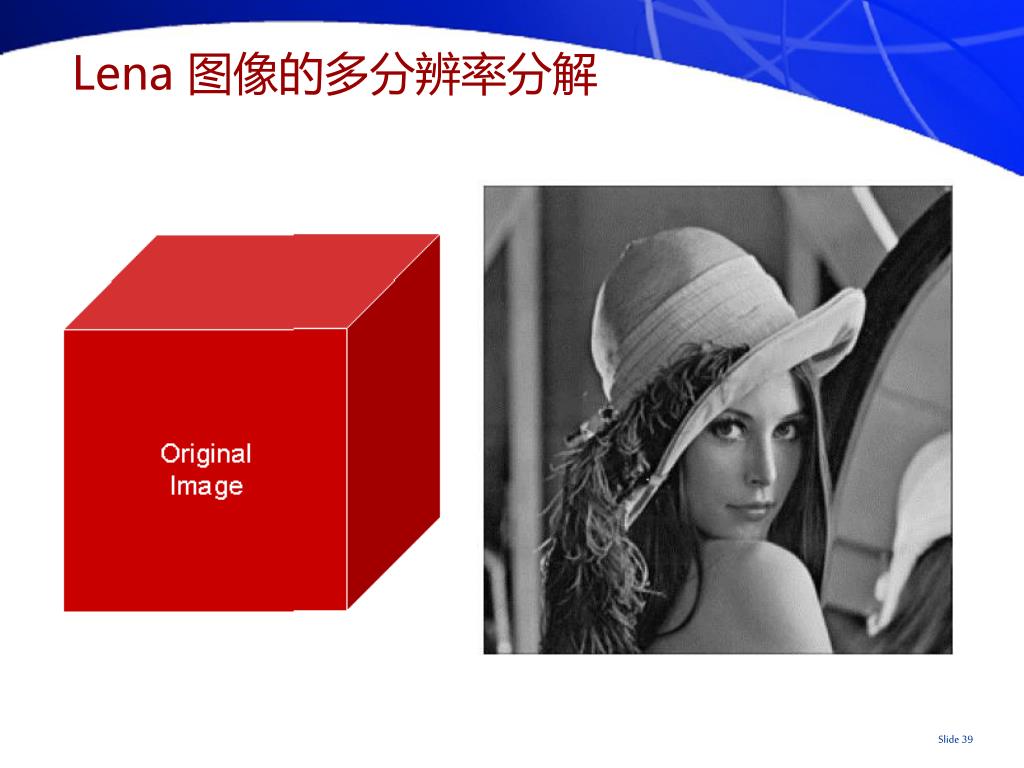

40. Lena 图像的多分辨率分解

44. 图象的三级小波分解

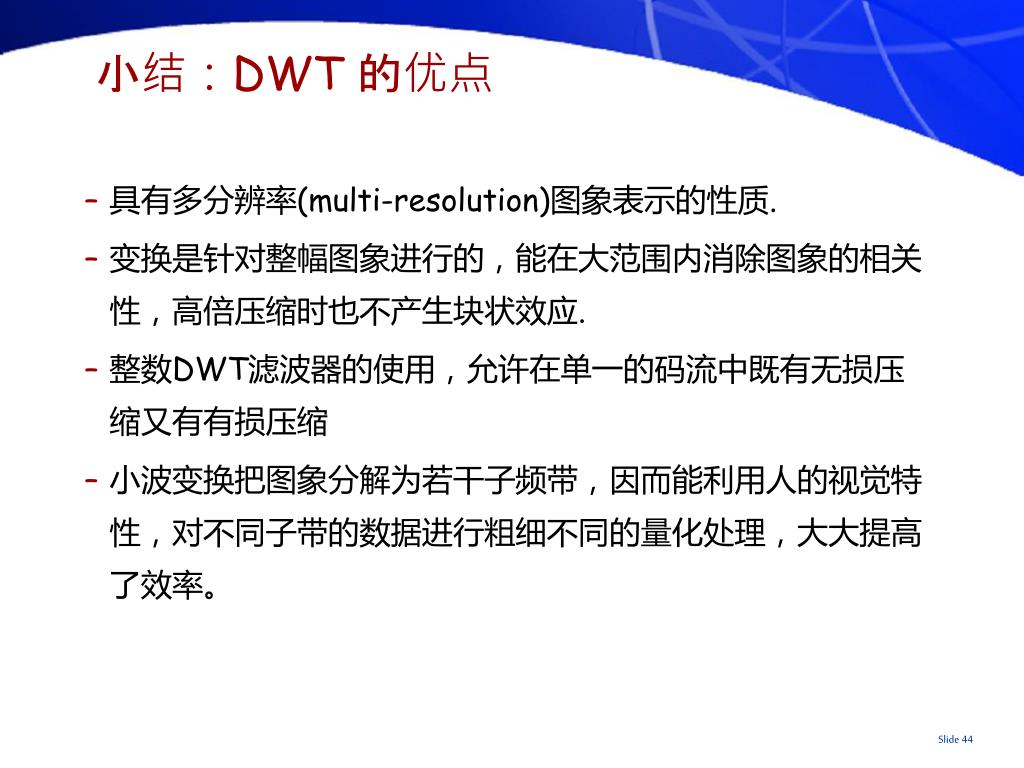

45. 小结：DWT 的优点 • 具有多分辨率(multi-resolution)图象表示的性质. • 变换是针对整幅图象进行的，能在大范围内消除图象的相关性，高倍压缩时也不产生块状效应. • 整数DWT滤波器的使用，允许在单一的码流中既有无损压缩又有有损压缩 • 小波变换把图象分解为若干子频带，因而能利用人的视觉特性，对不同子带的数据进行粗细不同的量化处理，大大提高了效率。

46. 嵌入零树小波系数

47. 1993年Shapiro提出： Embedded Zerotree Wavelet（EZW） 1996，Said and Pearlman， SPIHT 2000，Taubman，EBCOT，被Jpeg2000采用 张亚勤 MZW 解决的问题 如何对小波系数进行编码 在码率一定下，如何获得最佳质量 如何实现嵌入形式的编码 简介

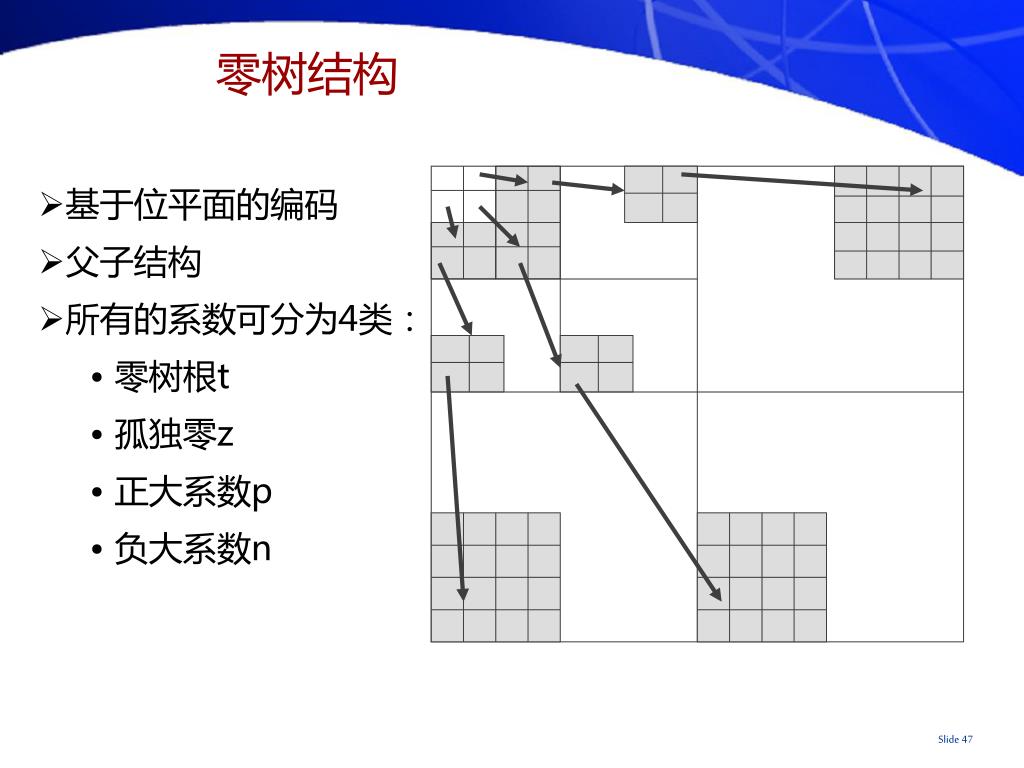

48. 零树结构 • 基于位平面的编码 • 父子结构 • 所有的系数可分为4类： • 零树根t • 孤独零z • 正大系数p • 负大系数n

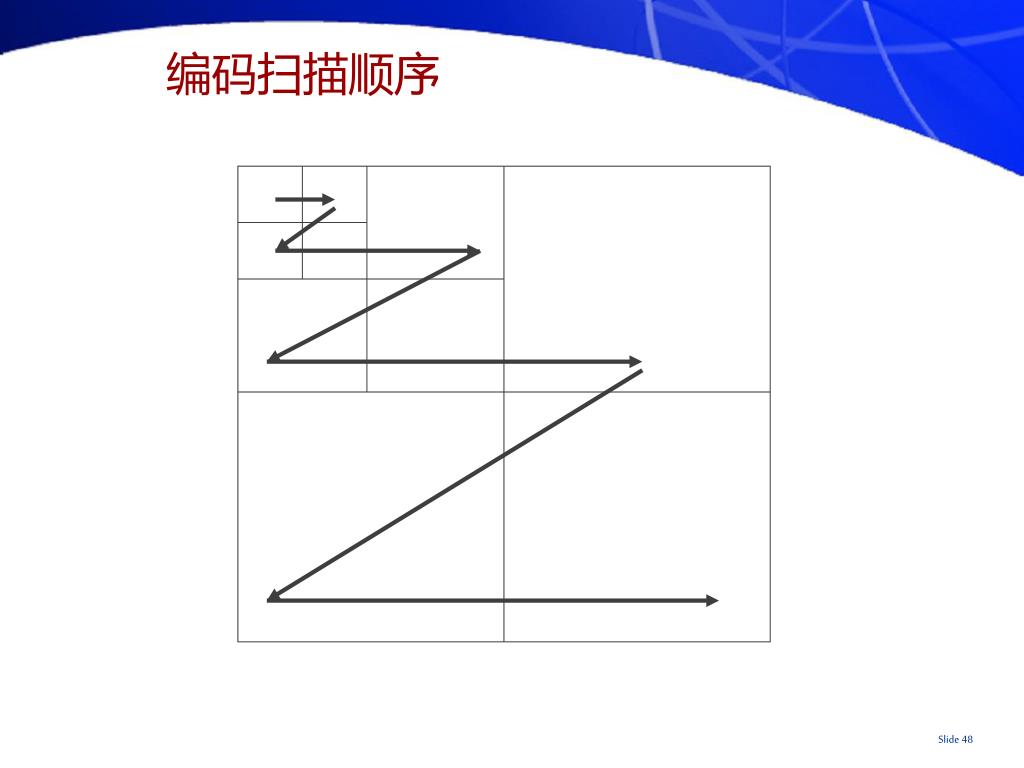

49. 编码扫描顺序

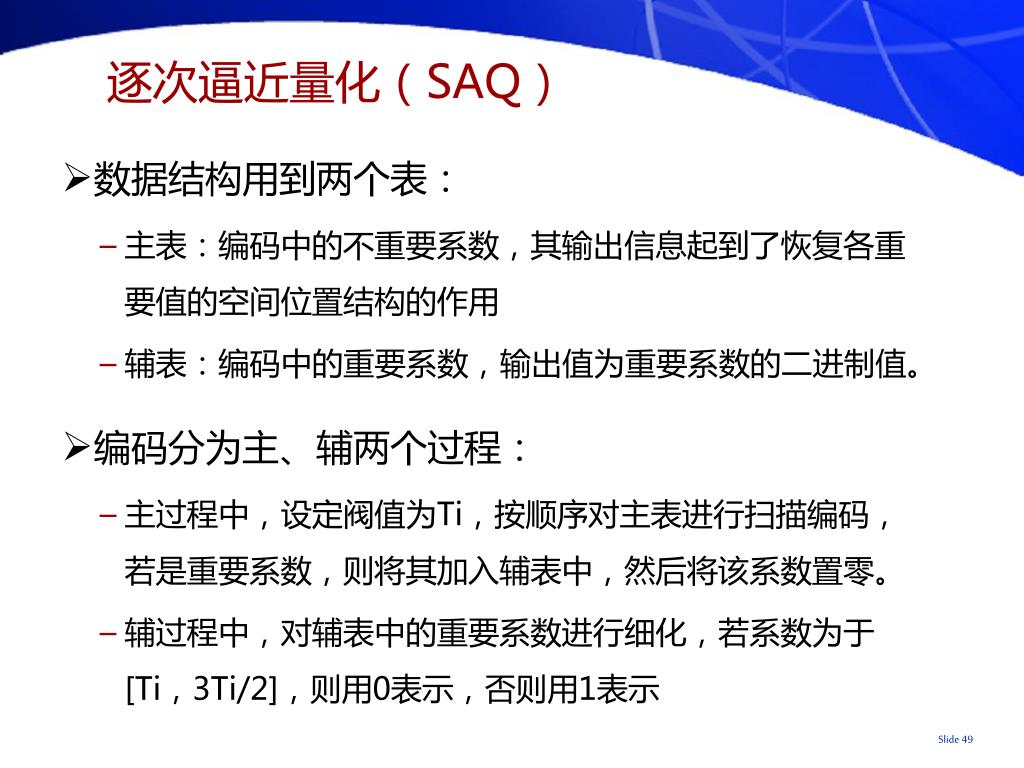

50. 数据结构用到两个表： 主表：编码中的不重要系数，其输出信息起到了恢复各重要值的空间位置结构的作用 辅表：编码中的重要系数，输出值为重要系数的二进制值。 编码分为主、辅两个过程： 主过程中，设定阀值为Ti，按顺序对主表进行扫描编码，若是重要系数，则将其加入辅表中，然后将该系数置零。 辅过程中，对辅表中的重要系数进行细化，若系数为于[Ti，3Ti/2]，则用0表示，否则用1表示 逐次逼近量化（SAQ）
