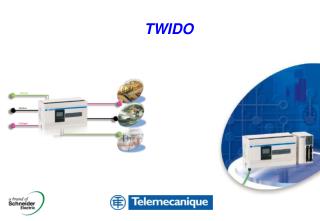

  1. TWIDO

  2. Twido przypomnienie oferty 40+ 20+ modeleMODULAR + 7 modułów + 7 modułów 3 możliwości rozbudowy 24+ 20+ 2 + 4 moduły + 4 moduły 10 16 1 Modele COMPACT 10 E/S 100

  3. 3 nowe modele sterowników Compact -zasilanie24 VDC Compact 24 we/wy14 wejść 10 wyjśćTWD LCDA 24 DRF Compact 10 we/wy6 wejść 4 wyjściaTWD LCDA 10 DRF Compact 16 we/wy9 wejść 7 wyjśćTWD LCDA 16 DRF

  4. Dwa nowe sterowniki Compact – 40we/wy • Zasilanie: 100-240VAC, • 24 wejścia, 24VDC • 14 wyjść przekaźnikowych i 2 wyjścia tranzystorowe • Zewnętrzna bateria podtrzymania pamięci. • Zegar czasu rzeczywistego • Modele: • TWDLCAA40DRF - • Maksymalnie 2 porty komunikacyjne • TWDLCAE40DRF – port Ethernet 10/100M • Maksymalnie 3 porty komunikacyjne • Programowanie przez Ethernet

  5. Twido - wejścia i wyjścia binarne przypomnienie oferty • 8 we • 4 we , 4 wy przek. • 8 wy przek. (2A) • 8 wy tranz. (0,3A) • 16 we • 16 wy przek. (2A) Złącze śrubowe • 16 we • 16 wy tranz. (0,1A) • 32 we • 32 wy tranz. (0,1A) Złącze konektorowe HE10 • 16 we 8 wy przek. (2A) Złącze sprężynowe

  6. Nowy moduł wejść binarnych 120 VACPrzystosowany do wymagań rynku USA 8 wejść Złącza śrubowe Zasilanie: 85 do 132 VAC TWD DAI 8 DT

  7. Twido - wejścia i wyjścia analogowe przypomnienie oferty 2 we0 … 10 VDC 4 … 20mA 2 we0 … 10 VDC 4 … 20mA 2 wetermopary K, J, T, PT100 - - 1 wy 0 … 10 VDC 4 … 20mA 1 wy0 … 10 VDC 4 … 20mA 1 wy0 … 10 VDC 4 … 20mA Wejściowe Moduły mieszane wyjściowe Złącze śrubowe

  8. 5Nowych modułów analogowych 4wejścia 2 wyjścia 0 … 10 VDC4 … 20mA 12 Bits TWDAMM6HT 4 wejścia 0 … 10 VDC 0 … 20mA PT100/1000 NI100/1000 10 Bits TWDAMI4LT 2 wyjścia +/-10V 12 bits TWDAVO2HT 8 wejść PTC NTC 10 bits TWDARI8HT 8 wejść 0 … 10 VDC 0 … 20mA 10 Bits TWDAMI8HT

  9. ConneXium TwidoportMostek Modbus / Ethernet • Może być użyty z każdym sterownikiem Twido (wymagany firmware V3.0 i wyższy) • Nie wymaga zewnętrznego zasilania (zasilanie z portu komunikacyjnego Twido) • Prędkość: 10/100M • Tryb Slave • Przeładowanie aplikacji, animacja zmiennych,modyfikacje On-line, Stop / Run ….. • NIE MOŻE inicjować zapytań read/write z Twido poprzez TwidoPort 499 TWD 01 100

  10. Nowy moduł Twido CANopen MasterDla łatwiejszej integracji • Umożliwia podłączenie innych urządzeń wyposażonych w port komunikacyjny CANopen, np.przemienniki ATV31, rozproszone we/wy Advantys OTB / FTB. • Może być użyty z każdym sterownikiem Twido (z wyjątkiem wersji Compact 10we/wy) -wymagany firmware V3.0 i wyższy • Moduł montowany jest jak każdy moduł we/wy (z prawej strony sterownika) • Może obsługiwać do 16 urządzeń slave  • Konfiguracja sieci CANopen jest w pełni zintegrowana w oprogramowaniu TwidoSoft. TWDNCO1M

  11. OTB 1S0 DM9LP Modbus Serial, 12 wejść, 24 VDC, 2 wyjścia tranzystorowe 0.3 A i 6 przekaźnikowych OTB 1C0 DM9LP CANOpen , 12 wejść, 24 VDC, OTB 1E0 DM9LP 2 wyjścia tranzystorowe 0.3 A i 6 przekaźnikowych Ethernet TCP IP Modbus, 12 wejść, 24 VDC, 2 wyjścia tranzystorowe 0.3 A i 6 przekaźnikowych 2 A, FTX ES00 OTB 9ZZ 61JP Advantys Configuration Tool – oprogramowanie konfiguracyjne Blok połączeń wspólnych, 2 izolowane grupy po 10 zacisków, Max. 8 A / grupę Advantys OTB- rozproszone wejścia / wyjścia

  12. TwidoSterownik Programowalny : okablowanie standardowe AutomatykaTwido Interfejs IP20Advantys Telefast ABE7 InterfejsIP67Advantys Telefast ABE9

  13. TwidoPort Advantys OTB TwidoSterownik Programowalny: okablowanieEthernet AutomatykaTwido 40I/O with Ethernet Rozproszone we/wy IP20Advantys OTB MostekEthernetConnexium TwidoPort

  14. TwidoSterownik Programowalny: okablowanieCANopen • AutomatykaTwido • Panel operatorskiMagelis XBTN • Sterowanie silnikiemAltivar 31 • Rozproszone we/wy IP20Advantys OTB • Rozproszone we/wy IP67Advantys FTB

  15. TwidoSoft V3.0 i TwidoAdjust • Oprogramowanie narzędzioweTwidoSoft v3.0 Oprogramowanie: TWDSPU1002V10M Oprogramowaniei kabel TSXPCX1031 : TWDSPU1001V10M Oprogramowanie narzędziowe z kablem USB TSXPCX3030 : TWDSPU1003V10M Oprogramowanie narzędziowe z mostkiem Bluetooth VW3A8114 : TWDSPU1004V10M • Oprogramowanie narzędziowe dla Pocket PC Oprogramowanie: TWDSMD1002V30M Oprogramowanie z mostkiem Bluetooth VW3A8114 : TWDSMD1004V30M VW3 A8 114

  16. Procesory Twido - podsumowanie
