Sistemas de Numeración

Sistemas de Numeración. Sistema Binario. Sistema Binario. Posee dos símbolos 0 y 1 (bits) Es de base 2. Es común decir que posee dos valores: Falso y verdadero Encendido y apagado. Sistema Binario. El total de combinaciones posibles se obtiene mediante la fórmula: base n-cifras.

katelyn-hogan
Download Presentation

Sistemas de Numeración

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Sistemas de Numeración

  2. Sistema Binario

  3. Sistema Binario • Posee dos símbolos 0 y 1 (bits) • Es de base 2. • Es común decir que posee dos valores: • Falso y verdadero • Encendido y apagado

  4. Sistema Binario • El total de combinaciones posibles se obtiene mediante la fórmula: base n-cifras • Base corresponde a la base del sistema en uso. • N-cifras es el total de cifras agrupadas. • Con 1 bit, 21 = 2 (2 combinaciones) • Con 1 bit, 22 = 2 (4 combinaciones) • Con 1 bit, 23 = 2 (8 combinaciones)

  5. Sistema Binario • En un byte (8 cifras binarias) tendríamos 28 (256) combinaciones posibles. • Esto significa que con 1 byte podemos representar hasta 256 caracteres.

  6. Conversiones: binario-decimal • Convertir la expresión binaria:1101 • PASO 1 Colocar las cifras binarias en las celdas:

  7. Conversiones: binario-decimal • Convertir la expresión binaria:1101 • PASO 2 Se suman los valores de las casillas sonde se encuentren unos: valor decimal= 8+4+1=13

  8. Conversiones: binario-decimal • Convertir la expresión binaria:1101 • PASO 3 Indica la equivalencia 11012 = 1310

  9. Convierte 2 - 10 • 101 • 11001100 • 001100 • 00001010 • 1111 • 11000010 • 1100 • 11100011 • 0010 • 10000111

  10. Conversiones: decimal a binario • Convertir la expresión decimal: 13 • PASO 1 Divide 13 entre 2 = 6 sobra: 1 Divide 6 entre 2 = 3 sobra: 0 Divide 3 entre 2 = 1 sobra: 1

  11. Conversiones: decimal a binario • Convertir la expresión decimal: 13 • PASO 2 Divide 13 entre 2 = 6 sobra: 1 Divide 6 entre 2 = 3 sobra: 0 Divide 3 entre 2 = 1 sobra: 1 1310 = 11012

  12. Convierte 10 - 2 • 315 • 421 • 630 • 795 • 1246 • 54 • 993 • 62 • 8535 • 579

  13. Sistema Octal • Este consta de 8 símbolos que son: 0, 1, 2, 3, 4, 5, 6 y 7.

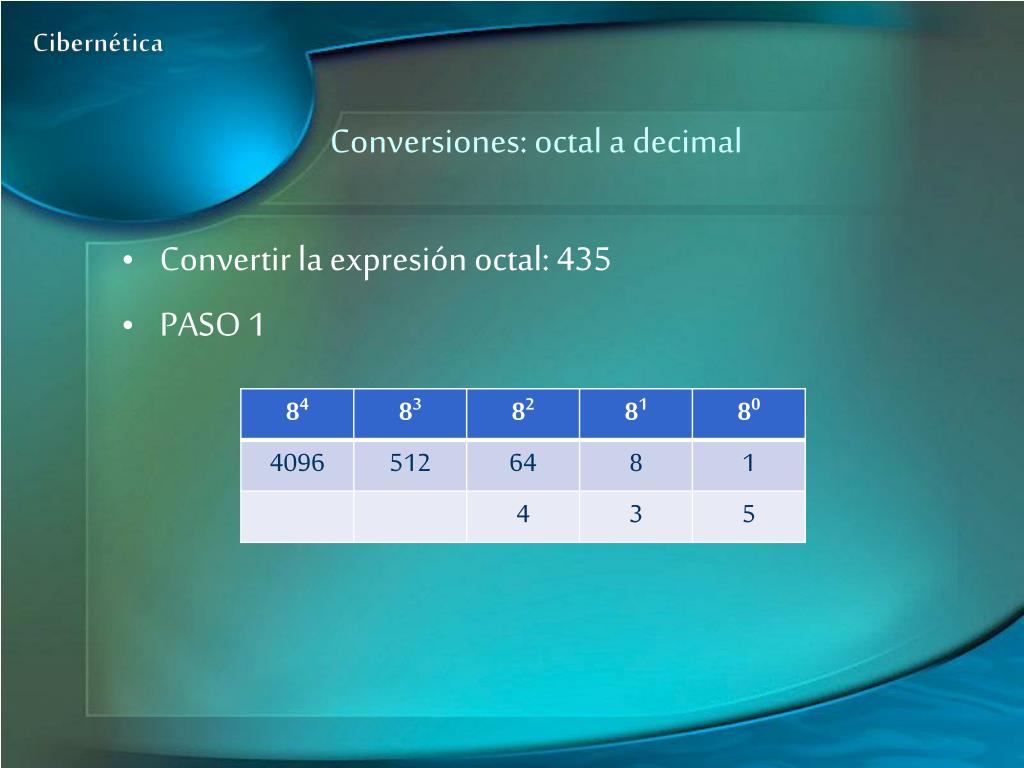

  14. Conversiones: octal a decimal • Convertir la expresión octal: 435 • PASO 1

  15. Conversiones: octal a decimal • Convertir la expresión octal: 435 • PASO 2 Multiplica y suma (5x1=5)+(3x8=24)+(64x4=256)= 285 4358=28510

  16. Convierte 8 - 10 • 204 • 532 • 741 • 806 • 2357 • 65 • 882 • 73 • 9646 • 680

  17. Conversiones: decimal a octal • Convertir la expresión decimal: 285 • PASO 1 Divide 285 entre 8 = 35.625 Divide 35 entre 8 = 4.375 Divide 4 entre 8 = 0.5

  18. Conversiones: decimal a octal • Convertir la expresión decimal: 285 • PASO 2 Ahora multiplica los decimales. 35.625 Multiplica 0.625 x 8 = 5 4.375 Multiplica 0.375 x 8 = 3 0.5 Multiplica 0.5 x 8 = 4 28510 =4358

  19. Convierte 10 – 8 • 195 • 643 • 852 • 917 • 3468 • 76 • 991 • 84 • 1575 • 781

  20. Sistema Hexadecimal • Este consta de 16 símbolos que son: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, y F. • Las letras A, B, C, D, E, y F, representan a los números 10, 11, 12, 13, 14 y 15 respectivamente.

  21. Conversiones: hexadecimal a decimal • Convertir la expresión hexadecimal: F3 • PASO 1 Colocar el número, el último número en la casilla de la derecha.

  22. Conversiones: hexadecimal a decimal • Convertir la expresión hexadecimal: F3 • PASO 2 Las cifras diferentes a cero multiplicar por la potencia de la casilla y se suman los valores obtenidos. (16 x F) + (1 x 3) = 240 + 3 = 243

  23. Conversiones: hexadecimal a decimal • Convertir la expresión hexadecimal: F3 • PASO 3 Indicar la equivalencia. F316 = 24310

  24. Convierte 16 - 10 • 15 • 19 • 9A • DC • 5G • 23 • E8 • BB • 48 • A4

  25. Conversiones: decimal a hexadecimal • Convertir la expresión decimal: 29 • PASO 1 Divide 29 entre 16 = 1 sobra: 13 2910 = 1D16

  26. Convierte 10 - 16 • 12 • 255 • 94 • 128 • 65 • 34 • 466 • 27 • 359 • 73

  27. Conversiones: binario - hexadecimal • Convertir la expresión binaria:1000111000101 • PASO 1 Asociar las cifras, de derecha a izquierda, en grupos de cuatro: 1 0001 1100 0101

  28. Conversiones: hexadecimal - binario • Convertir la expresión hexadecimal: D5F • PASO 2 Convertir cada grupo: 1 0001 1100 0101

  29. Conversiones: binario - hexadecimal • Convertir la expresión binaria:1000111000101 • PASO 3 Indicar la equivalencia: = 1 = 1 = 12 = C = 5

  30. Conversiones: binario - hexadecimal • Convertir la expresión binaria:1000111000101 • PASO 3 Indicar la equivalencia: 10001110001012 = 11C516

  31. Convierte 2 - 16 • 1010 • 1110 • 110011 • 11100011 • 10011001 • 1111 • 101010 • 111100001 • 101100111000 • 111000110010

  32. Conversiones: hexadecimal - binario • Convertir la expresión hexadecimal: D5F • PASO 1 Convertir cada cifra, agrupando los números binarios: D = 13 5 F = 15

  33. Conversiones: hexadecimal - binario • Convertir la expresión hexadecimal: D5F • PASO 2 Indicar la equivalencia: D5F16 = 1101010111112

  34. Convierte 16 - 2 • B • 11 • 20 • DC • F3 • 15 • EE • 3AA • 82 • B4

  35. Operaciones Aritméticas • Con los números binarios se pueden realizar operaciones matemáticas (sin necesidad de conversión). • Estas operaciones se clasifican en dos categorías: aritméticas y lógicas.

  36. Suma en binario • Tener en cuenta:

  37. Suma en binario • Ejemplo 1: 1010 + 1 1010 + 1 1011

  38. Suma en binario • Ejemplo 2: 101 + 1 101 + 1 110

  39. Suma en binario • Ejemplo 3: 111 + 1 111 + 1 1000

  40. Suma de binario • 101 + 10 • 110011 + 011011 • 1010 + 101 • 1111 + 1111 • 01011 + 110011

  41. Resta de binario • La forma más sencilla de restar es aplicando el método de complemento a 2, con el cual no es necesario efectuar la resta de modo tradicional, sino mediante una suma: Ejemplo 1: 1110 - 0011 0011 = 1100 + 1 1101

  42. Resta de binario • Posterior de obtener el complemento a 2 y sumarle 1 se suman: Ejemplo 1: 1110 + 1101 11011 • Como se obtiene un resultado de 5 cifras (y los operadores son de 4) se ignora la cifra en el extremo izquierdo del resultado.

  43. Resta de binario • 101 – 10 • 11010 – 110011 • 1010 – 1011 • 11100110 – 1100 • 1111 – 101

  44. Multiplicación de binarios • Se lleva a cabo igual que una multiplicación de números decimales pero deberán seguir las siguiente reglas: • Para comprobar, convertir los números a decimal y multiplicarlos.

  45. Multiplicación de binarios • 1001 x 101 = • 10110 x 1001= • 11001 x 00101 = • 10110101000 x 1011 = • 101000011 x 10011 =

  46. División de binarios • La división en binario es similar al decimal, la única diferencia es que a la hora de hacer las restas, dentro de la división, estas deben ser realizadas en binario. • 100010010 / 1101 = 010101

  47. División de binarios • 10110101000101/ 1011 = • 10100001111011 / 10011 = • 111001 / 11 = • 1011101 / 1001 = • 11001 / 111 =

  48. Suma de hexadecimal • Realiza la suma como en el sistema hexadecimal, pero si es mayor a 16 (los valores van de 0 a 15) se deberá restar. • 9 + 7 = 16 (16 – 16 = 0 y se lleva 1) por eso el resultado es 10. • A + 6 = 16 (16 – 16 = 0 y se lleva 1) por eso el resultado es 10.

  49. Suma de hexadecimal • F + E = • A + 2 = • B + 8 = • C + D = • F + 9 =

  50. Resta en hexadecimal • Paso 1: Hacer que el minuendo y el sustraendo tengan el mismo número de elementos: A4FC9 • DE8 A4FC9 • 00DE8
