  1. M- KT88-PSE-INTParallel single ended eindversterker 15 watt • Voorwoord • Het schema • Opbouw • Bekabeling

  2. M- KT88-PSE-INT Voorwoord Hallo muziek liefhebber, Proficiat met de aanschaf van deze zelfgebouwde buizenversterker. Het verhaal achter deze prachtige buizenversterker zal u ongetwijfeld overtuigen dat er met dit ontwerp getracht is van, zonder compromissen, een uitstekende weergave te bekomen. Doordat deze M-KT88-PSE-INT versterker GEEN commercieel ontwerp is (d.w.z. dat niet de kostprijs maar wel de weergavekwaliteit op de eerste plaats kwam) bezit u hier een versterker die kwa geluidskwaliteit en karakter zich kan meten met heel wat duurdere commerciële fabrikaten. Aan dit ontwerp gingen heel wat luistertests vooraf en door stelselmatig verder te zoeken naar een betere weergave mag het resultaat gezien maar zeker ook gehoord worden. De basisopzet van dit ontwerp is een versterker te bekomen waarin er een minimaal aantal komponenten in de signaalweg zitten. - de ingangsbuis - een interstage transformator - de eindlampen - de uitgangstransformator Wanneer u dit vergelijkt met de schema’s van transistorversterkers, waar drie tot vier maal zoveel componenten in de signaalweg gebruikt worden, dan begrijpt u eveneens de superieure weergave van dit ontwerp. Beschikt u over luidsprekers met een gemiddeld rendement ( +/- 89 dB) dan brengt deze versterker de concertzaal bij u in huis. Ik wens u dan ook veel intens luisterplezier !!

  3. 3 3 4 4 5 5 8 8 + + 470µF/450V + + + + M- KT88-PSE-INT Schema TR3 5 V / 3A Rv =50 kOhm 5U4G 0 V + 4,7µF/ Audyn KT88 375 V /300mA LL1663 160mA / 3,3kOhm 4 2 275 V 47µF/350V LL166010mA LS (4…8Ohm) 100Ohm 100 V 8 6 2x10µF/630V 6SL7 1 kOhm 7H/160mA 2 5 5,6µF/630V 4 1 750 Ohm/5W 100Ohm 7H 160mA 6 100 kOhm 3 6,3 V / 5A 470µF/450V 7 8 1 kOhm Naar gloeidraden 6SL7 KT88 4 X 4700µF 25V +/-2V Rk 750 Ohm/5W Uk = 40 V Rk= 750 Ohm Ia = 47 mA per lamp Uak= 400 Volt Uk= 1,5 V Rk= 1,5/0,05= 270 Ohm Ia = 2 x 2,5 mA Ua= 220 V Rv= (470-(220V + 10V + 5 V) = +/-33 KOhm 0,007A

  4. 3 3 4 4 5 5 8 8 + + 470µF/450V + + + + M- KT88-PSE-INT Schema + gemeten waarden TR3 5 V / 3A Rv =50 kOhm 203V 5U4G 0 V + 4,7µF/ Audyn KT88 375 V /300mA LL1663 160mA / 3,3kOhm 4 2 396V 275 V 47µF/350V LL166010mA LS (4…8Ohm) 400V 100Ohm 200 V 8 6 2x10µF/630V+ 22uF/500V 430V 6SL7 1 kOhm 7H/160mA 2 5 199V 0,22µF/630V 38V 412V 4 1 750 Ohm /5W 100Ohm 7H 160mA 6 100 kOhm 3 6,3 V / 5A 470µF/450V 7 8 1 kOhm Naar gloeidraden 6SL7 KT88 4 X 4700µF 25V 1,2V Rk 750 Ohm/5W Uk = 40 V Rk= 750 Ohm Ia = 47 mA per lamp Uak= 400 Volt Uk= 1,5 V Rk= 1,5/0,05= 270 Ohm Ia = 2 x 2,5 mA Ua= 220 V Rv= (470-(220V + 10V + 5 V) = +/-33 KOhm 0,007A

  5. M- KT88-PSE-INT Opbouw

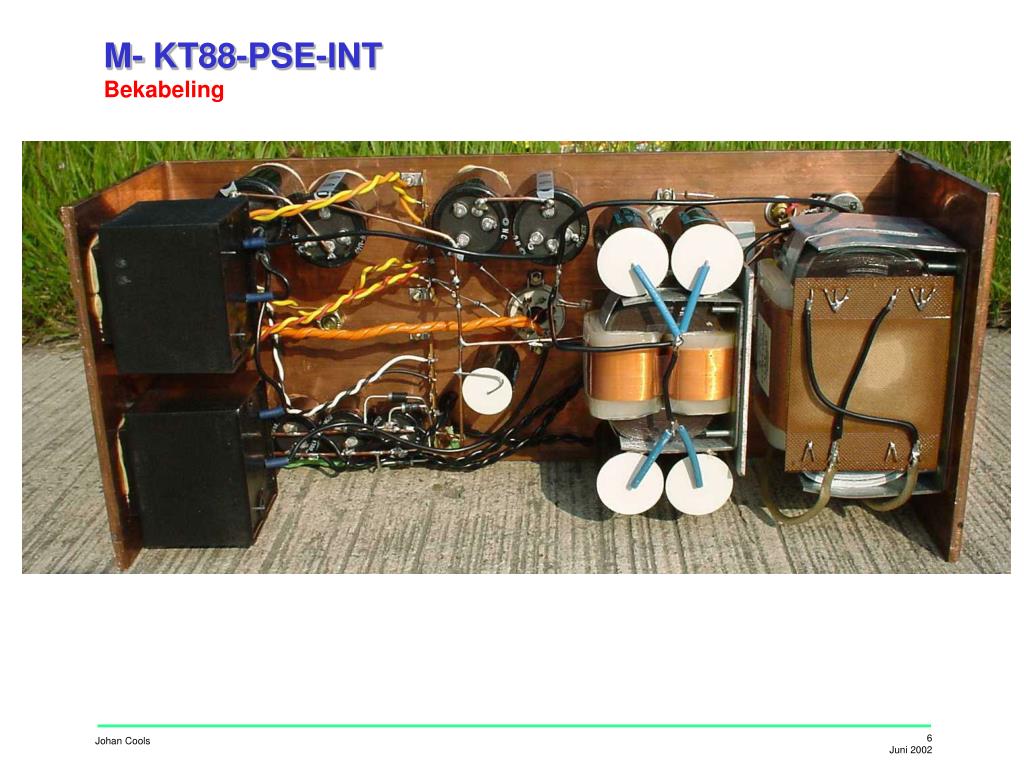

  6. M- KT88-PSE-INT Bekabeling
