  1. EE312B通用计数器使用说明书及操作指南 编制：南京新联电讯仪器有限公司

  2. 新 联 电 子

  3. EE312B 通用计数器 *主要技术指标 *使用说明书 *操作指南 *注意事项

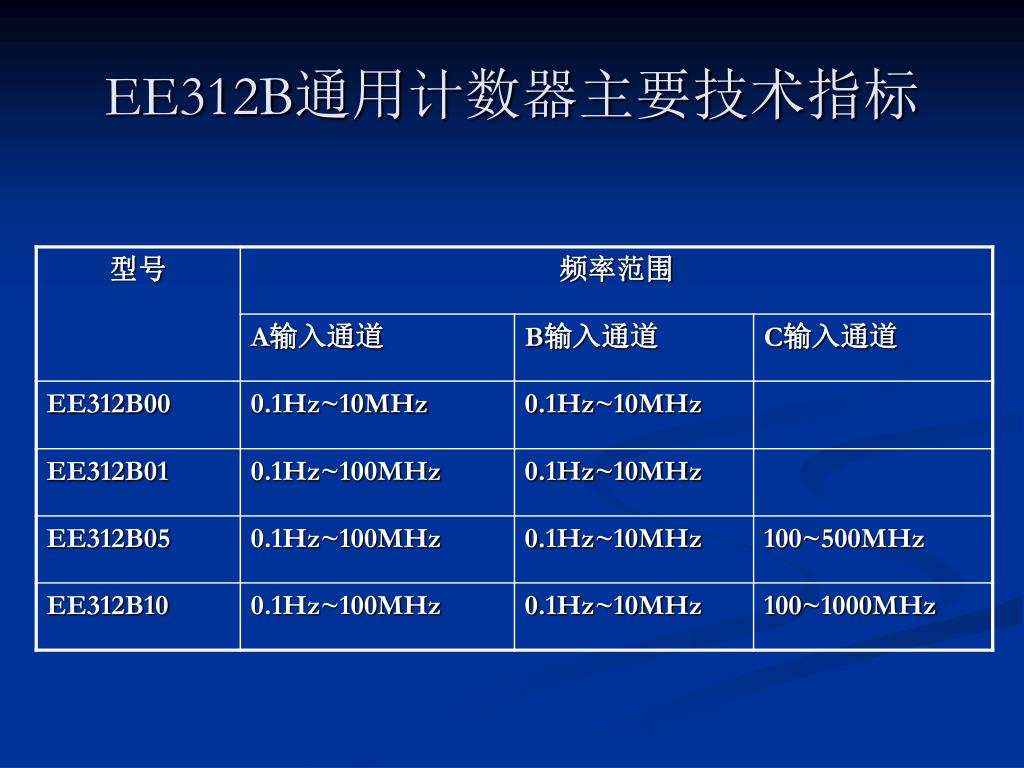

  4. EE312B通用计数器主要技术指标

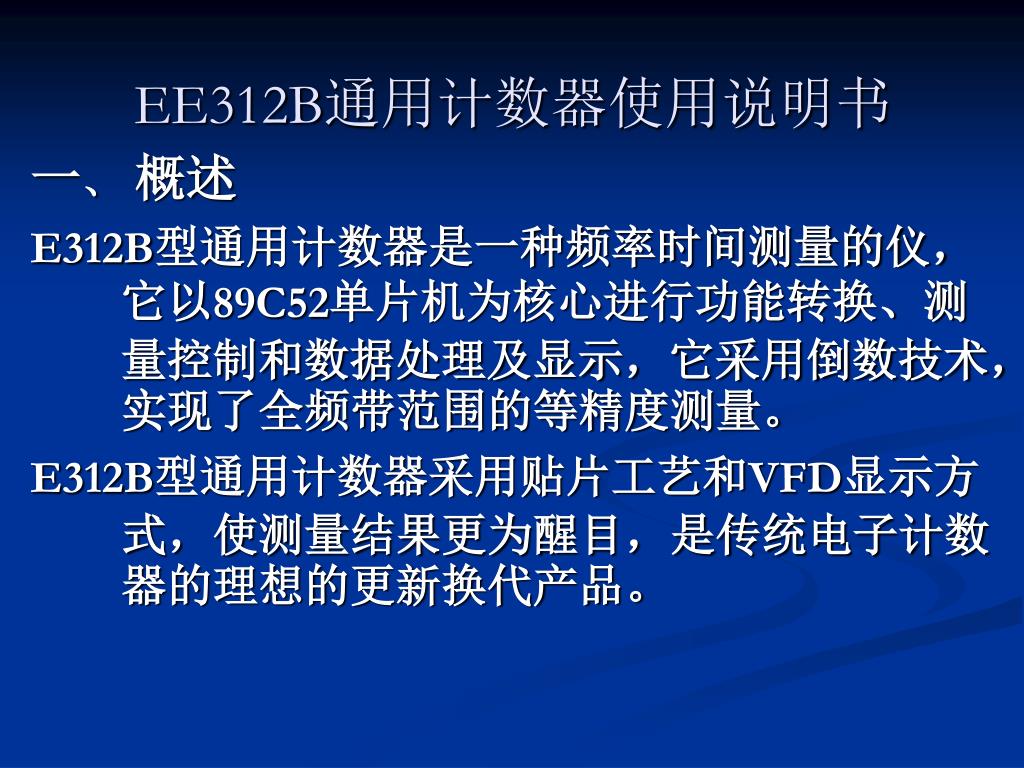

  5. EE312B通用计数器使用说明书 一、 概述 E312B型通用计数器是一种频率时间测量的仪，它以89C52单片机为核心进行功能转换、测量控制和数据处理及显示，它采用倒数技术，实现了全频带范围的等精度测量。 E312B型通用计数器采用贴片工艺和VFD显示方式，使测量结果更为醒目，是传统电子计数器的理想的更新换代产品。

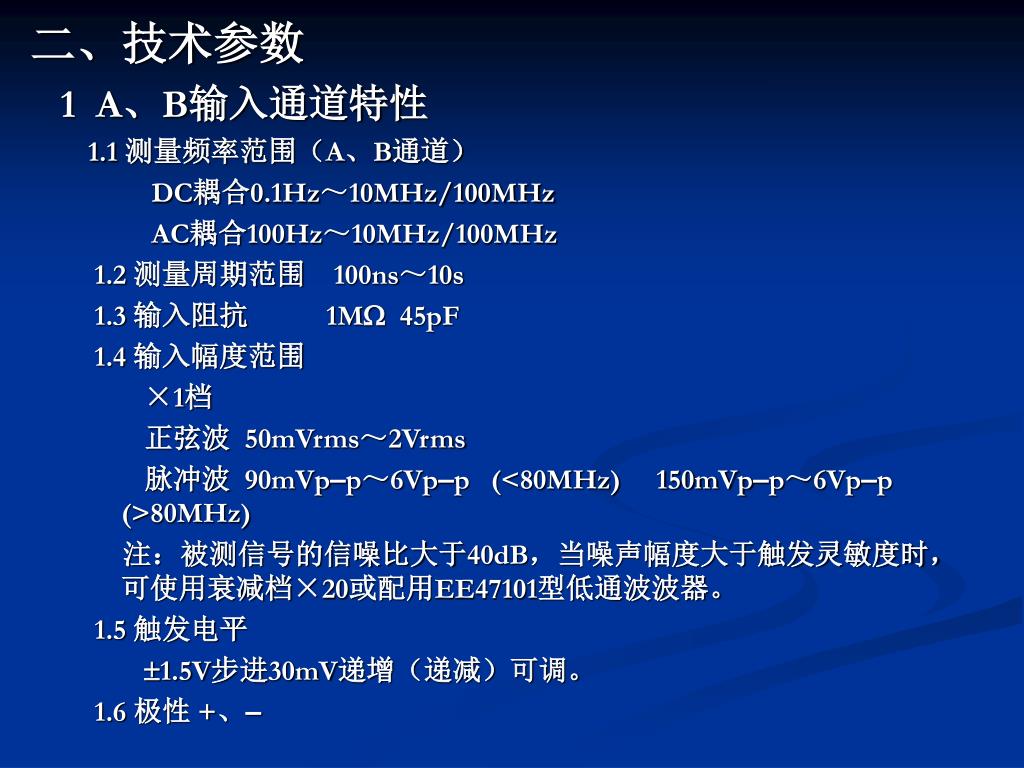

  6. 二、技术参数 1 A、B输入通道特性 1.1 测量频率范围（A、B通道） DC耦合0.1Hz～10MHz/100MHz AC耦合100Hz～10MHz/100MHz 1.2 测量周期范围 100ns～10s 1.3 输入阻抗 1M 45pF 1.4 输入幅度范围 ×1档 　　 正弦波 50mVrms～2Vrms 　　 脉冲波 90mVp–p～6Vp–p (<80MHz) 150mVp–p～6Vp–p (>80MHz) 　　 注：被测信号的信噪比大于40dB，当噪声幅度大于触发灵敏度时，可使用衰减档×20或配用EE47101型低通波波器。 1.5 触发电平 1.5V步进30mV递增（递减）可调。 1.6 极性 +、–

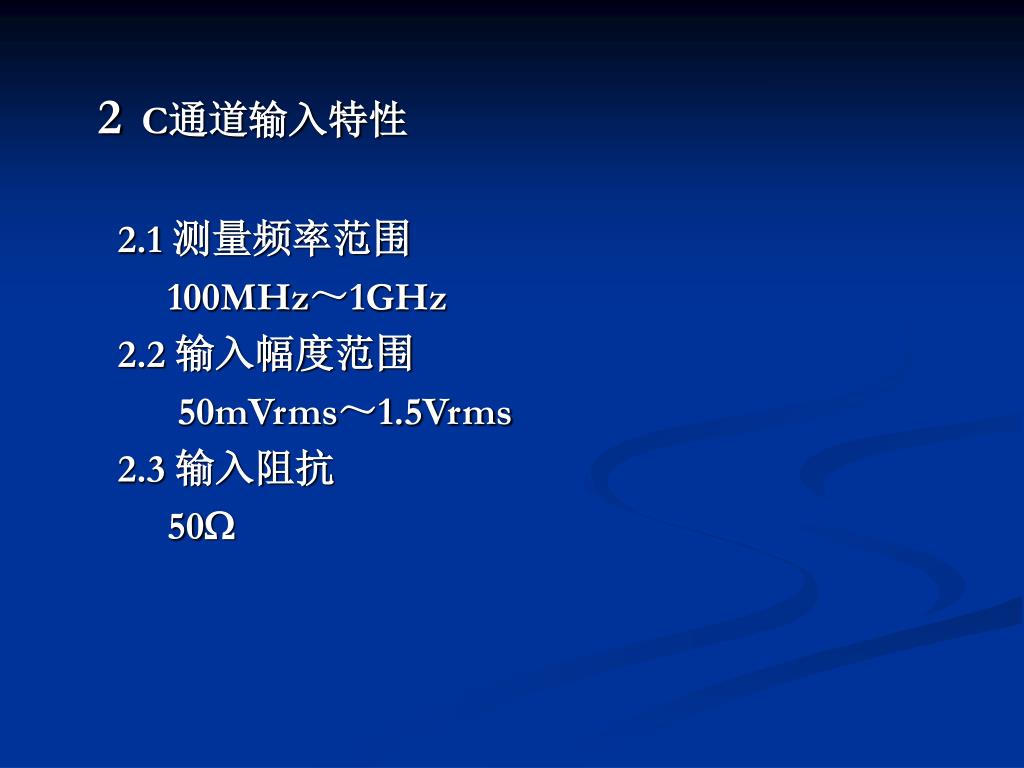

  7. 2 C通道输入特性 2.1 测量频率范围 100MHz～1GHz 2.2 输入幅度范围 50mVrms～1.5Vrms 2.3 输入阻抗 50

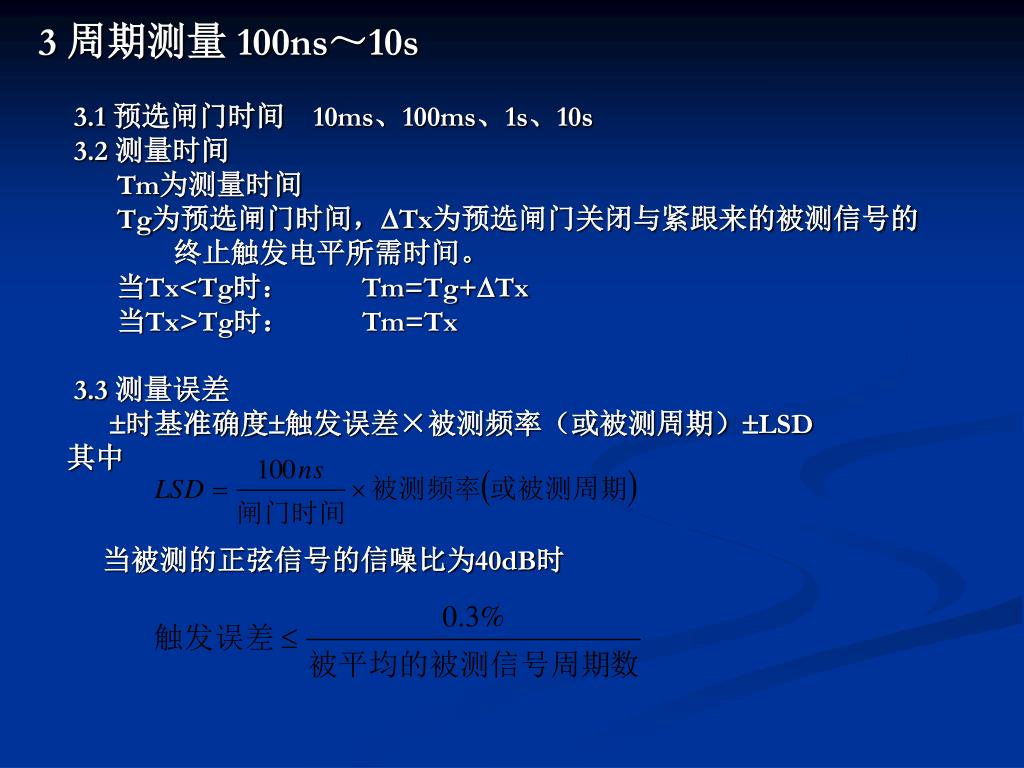

  8. 3 周期测量 100ns～10s 3.1 预选闸门时间 10ms、100ms、1s、10s 3.2 测量时间 Tm为测量时间 Tg为预选闸门时间，Tx为预选闸门关闭与紧跟来的被测信号的 终止触发电平所需时间。 当Tx<Tg时：　　 Tm=Tg+Tx 　　 当Tx>Tg时：　　 Tm=Tx 3.3 测量误差 时基准确度触发误差×被测频率（或被测周期）LSD 　其中 当被测的正弦信号的信噪比为40dB时

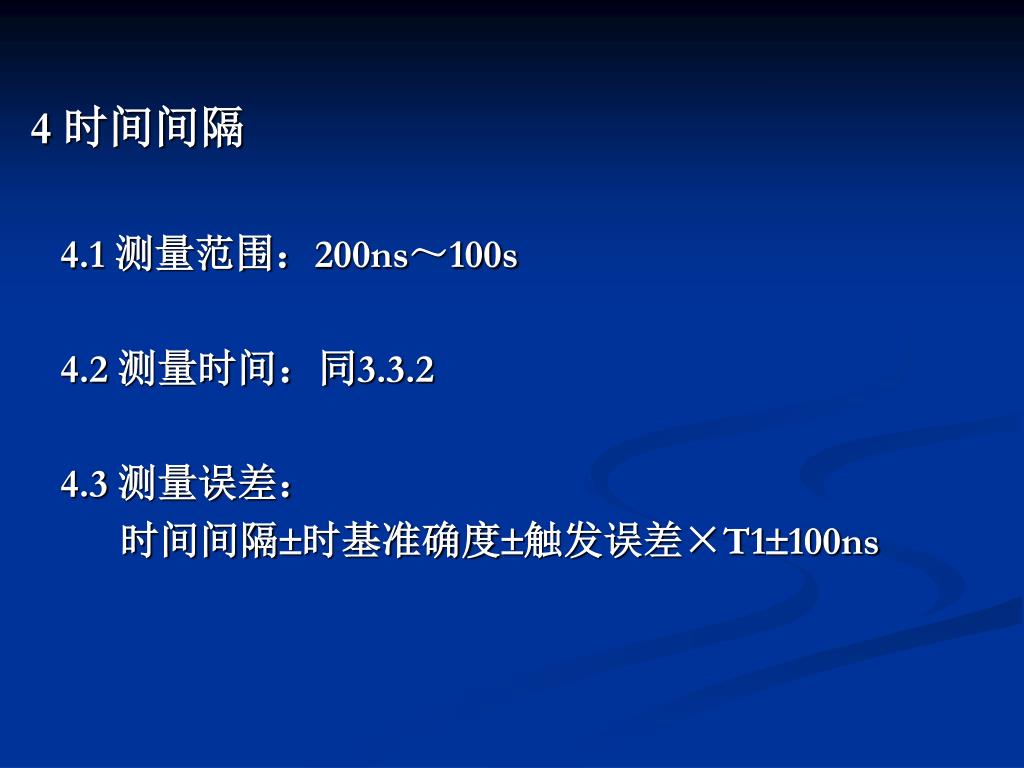

  9. 4 时间间隔 4.1 测量范围：200ns～100s 4.2 测量时间：同3.3.2 4.3 测量误差： 时间间隔时基准确度触发误差×T1100ns

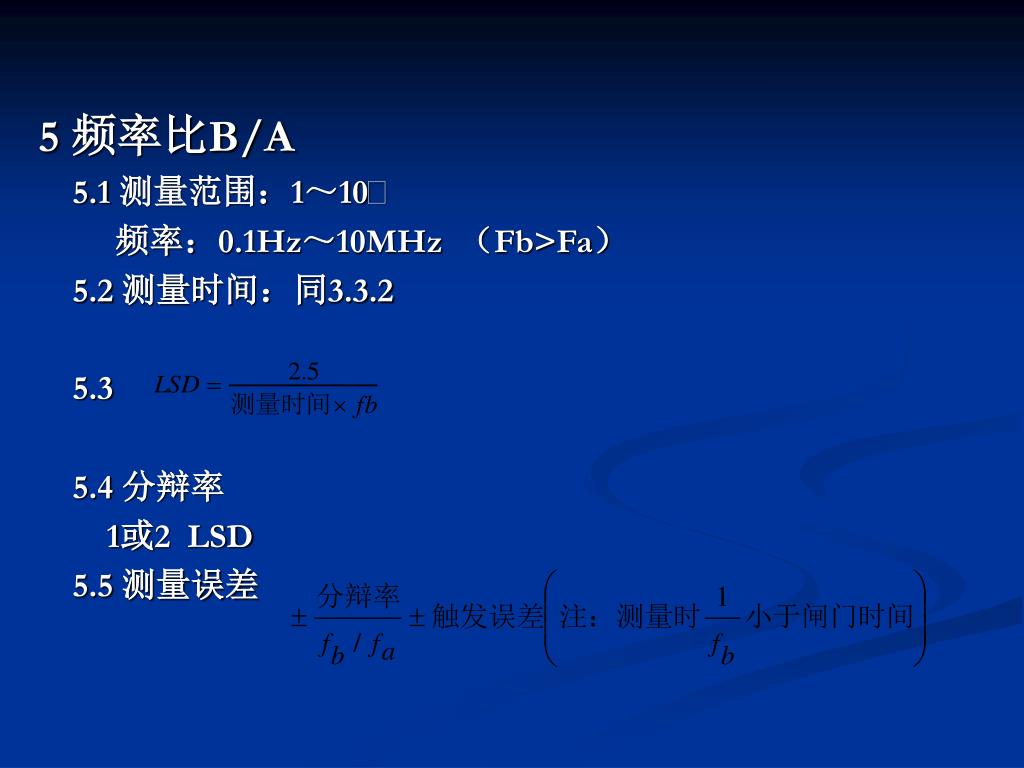

  10. 5 频率比B/A 5.1 测量范围：1～10 频率：0.1Hz～10MHz （Fb>Fa） 5.2 测量时间：同3.3.2 5.3 5.4 分辩率 1或2 LSD 5.5 测量误差

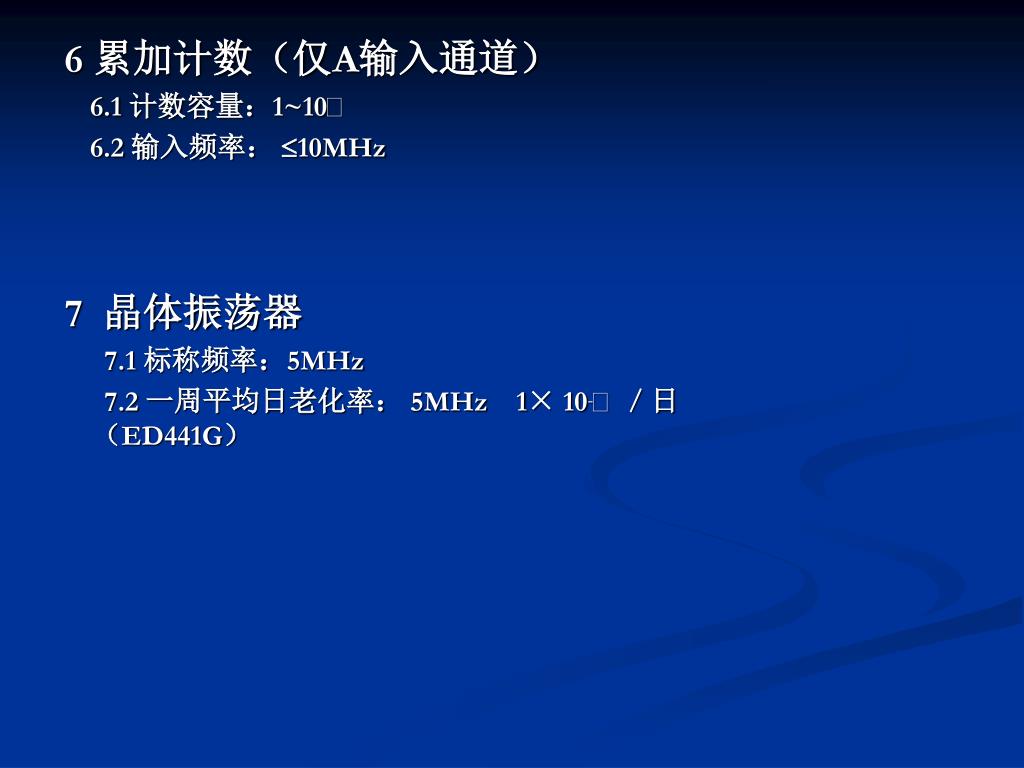

  11. 6 累加计数（仅A输入通道） 6.1 计数容量：1~10 6.2 输入频率： 10MHz 7 晶体振荡器 7.1 标称频率：5MHz 7.2 一周平均日老化率： 5MHz 1× 10ˉ ／日 （ED441G）

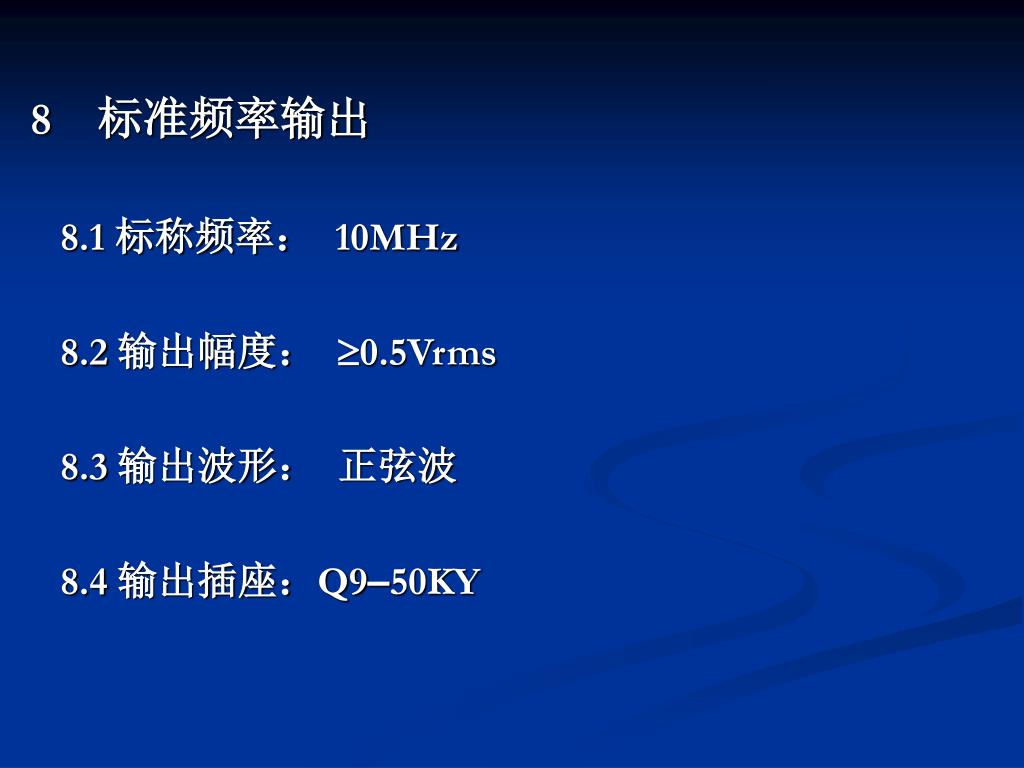

  12. 8 标准频率输出 8.1 标称频率： 10MHz 8.2 输出幅度： 0.5Vrms 8.3 输出波形： 正弦波 8.4 输出插座：Q9–50KY

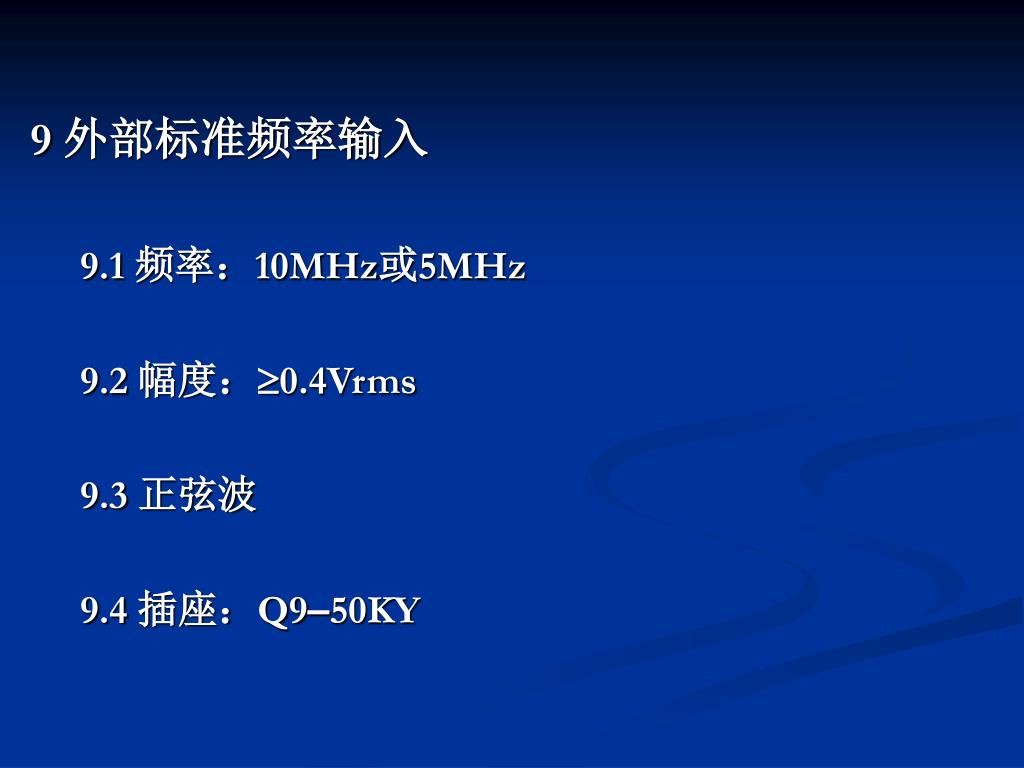

  13. 9 外部标准频率输入 9.1 频率：10MHz或5MHz 9.2 幅度：0.4Vrms 9.3 正弦波 9.4 插座：Q9–50KY

  14. 10 显示：8位VFD荧光屏显示测量数据，测量功能及符号。 单位：Hz、s 符号：M、k、m、 、n 单位是组合型的 11 取样率 100ms、1s、10s

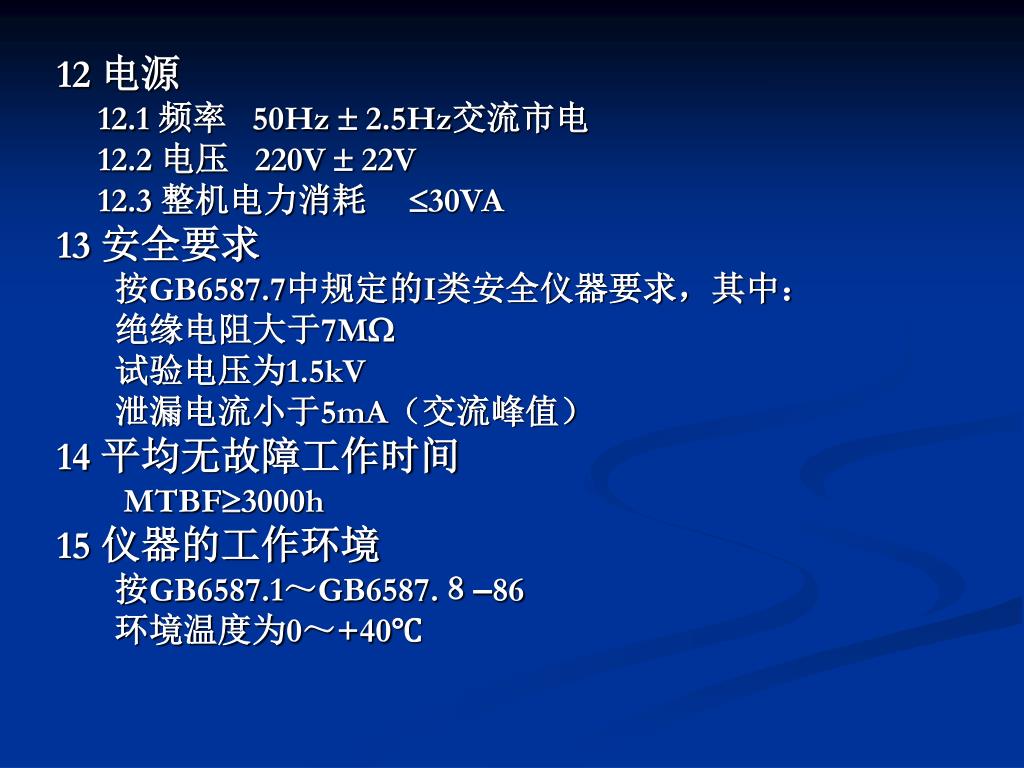

  15. 12 电源 12.1 频率 50Hz  2.5Hz交流市电 12.2 电压 220V  22V 12.3 整机电力消耗 30VA 13 安全要求 按GB6587.7中规定的I类安全仪器要求，其中： 　　绝缘电阻大于7M 试验电压为1.5kV 泄漏电流小于5mA（交流峰值） 14 平均无故障工作时间 MTBF3000h 15 仪器的工作环境 按GB6587.1～GB6587.８–86 环境温度为0～+40℃

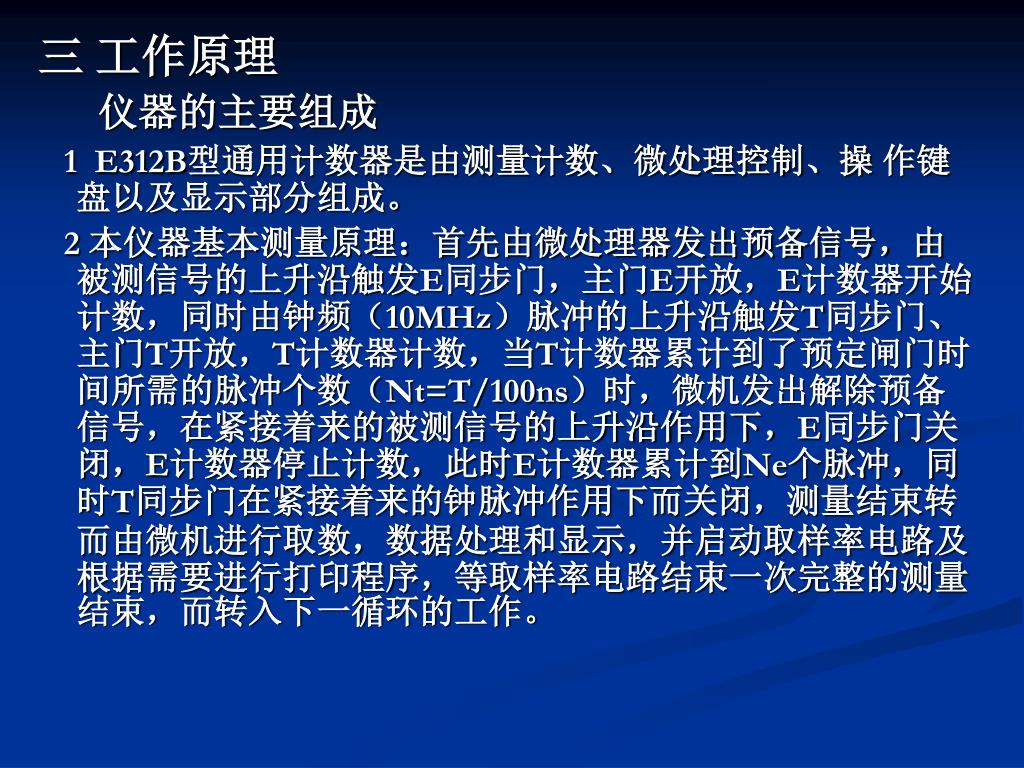

  16. 三 工作原理 仪器的主要组成 1 E312B型通用计数器是由测量计数、微处理控制、操 作键盘以及显示部分组成。 2 本仪器基本测量原理：首先由微处理器发出预备信号，由被测信号的上升沿触发E同步门，主门E开放，E计数器开始计数，同时由钟频（10MHz）脉冲的上升沿触发T同步门、主门T开放，T计数器计数，当T计数器累计到了预定闸门时间所需的脉冲个数（Nt=T/100ns）时，微机发出解除预备信号，在紧接着来的被测信号的上升沿作用下，E同步门关闭，E计数器停止计数，此时E计数器累计到Ne个脉冲，同时T同步门在紧接着来的钟脉冲作用下而关闭，测量结束转而由微机进行取数，数据处理和显示，并启动取样率电路及根据需要进行打印程序，等取样率电路结束一次完整的测量结束，而转入下一循环的工作。

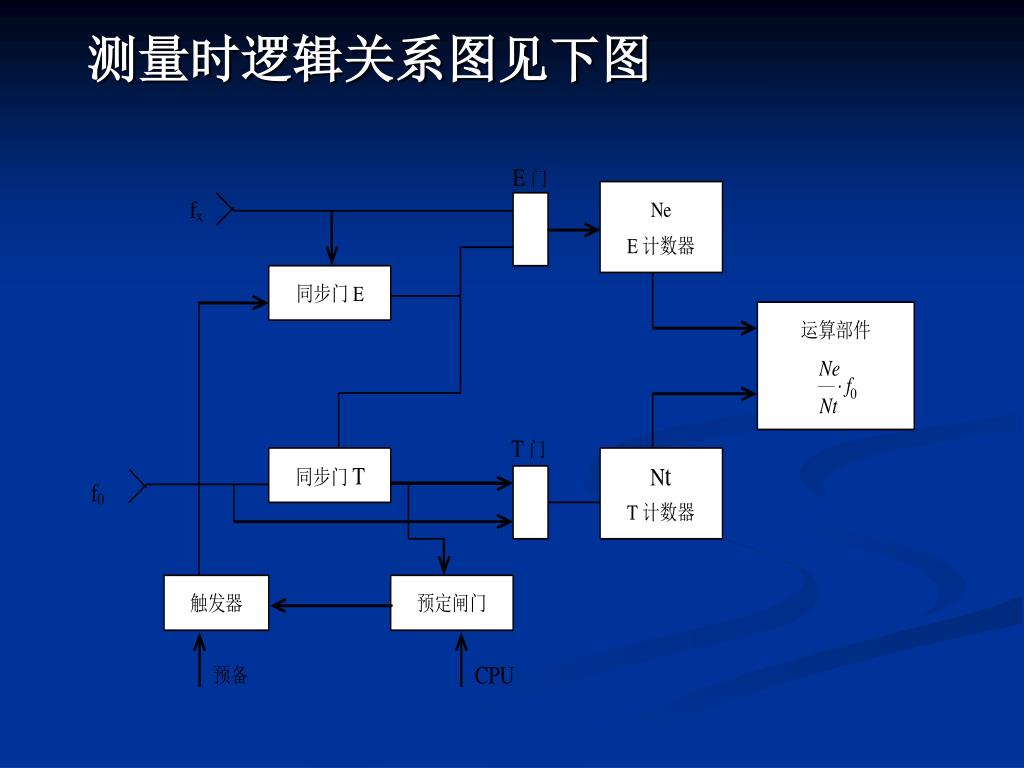

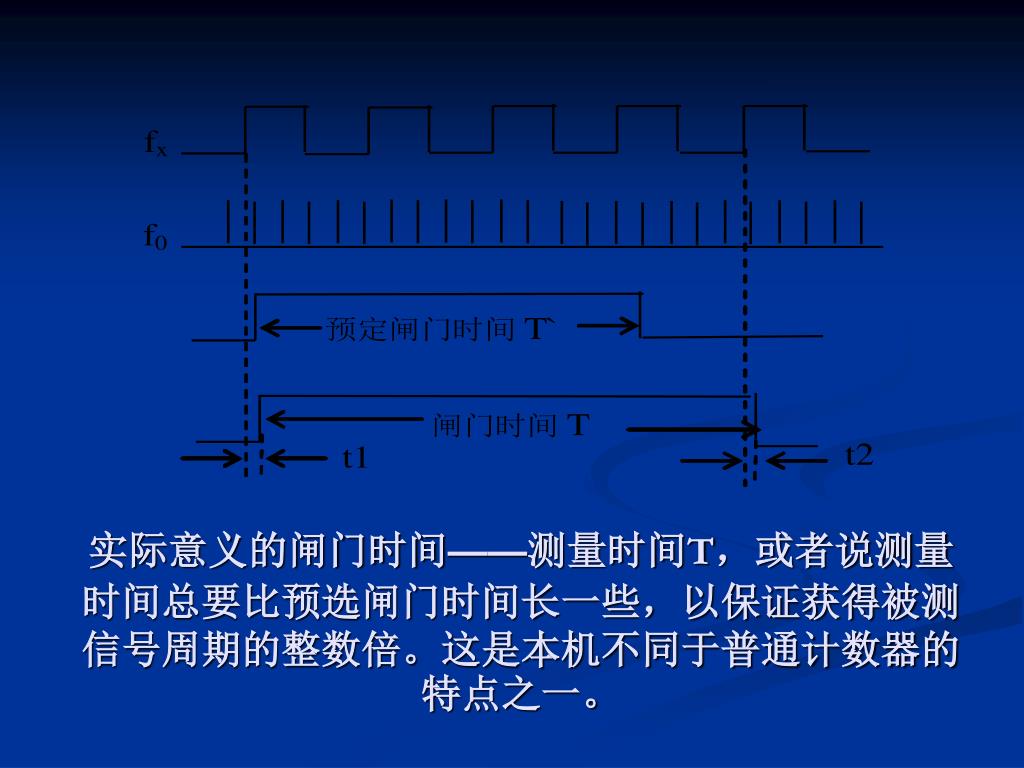

  17. 测量时逻辑关系图见下图

  18. 实际意义的闸门时间——测量时间T，或者说测量时间总要比预选闸门时间长一些，以保证获得被测信号周期的整数倍。这是本机不同于普通计数器的特点之一。实际意义的闸门时间——测量时间T，或者说测量时间总要比预选闸门时间长一些，以保证获得被测信号周期的整数倍。这是本机不同于普通计数器的特点之一。

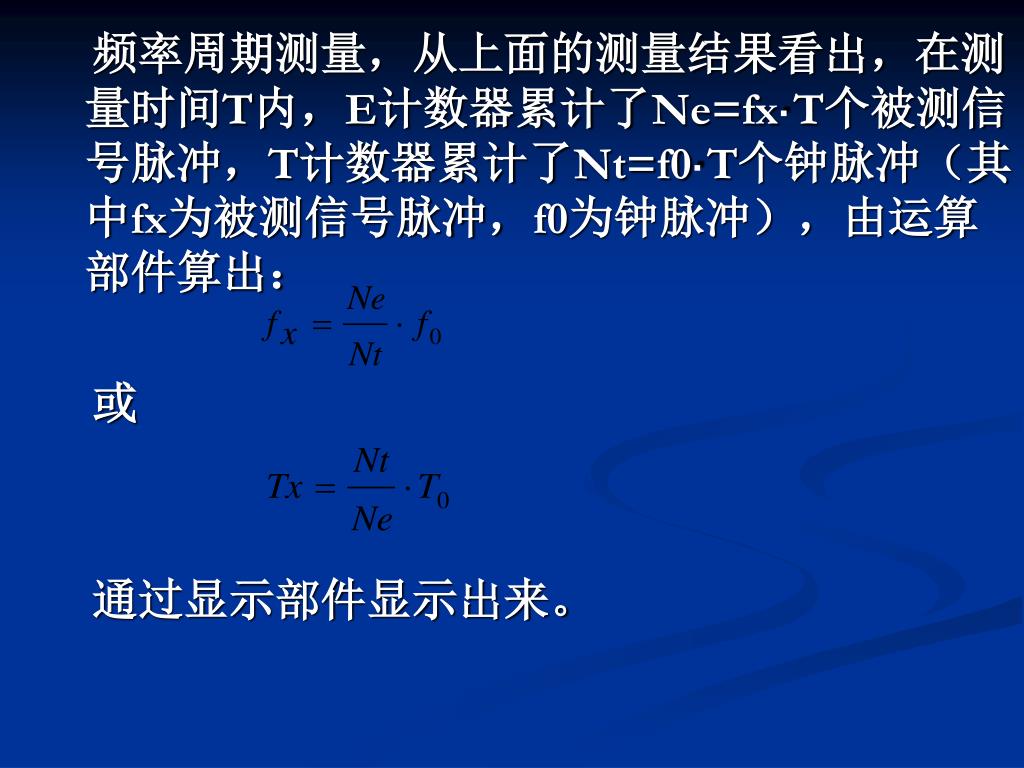

  19. 频率周期测量，从上面的测量结果看出，在测量时间T内，E计数器累计了Ne=fx·T个被测信号脉冲，T计数器累计了Nt=f0·T个钟脉冲（其中fx为被测信号脉冲，f0为钟脉冲），由运算部件算出：频率周期测量，从上面的测量结果看出，在测量时间T内，E计数器累计了Ne=fx·T个被测信号脉冲，T计数器累计了Nt=f0·T个钟脉冲（其中fx为被测信号脉冲，f0为钟脉冲），由运算部件算出： 或 通过显示部件显示出来。

  20. 由上面可知：本仪器的频率、周期测量机理完全相同，区别在于微机从N计数器、T计数器中取出数据，对数据的处理方法不同而已。如图1所示：每次测量闸门时间T总是被测信号周期的整数倍，消除了普通计数器测频时1个被测信号周期的量化误差，而存在的误差表现为：实际的闸门时间为T+（t1–t2）测量时间为T，则误差为t=t1–t2，而|t1–t2|100ns，所以采用倒数的计数方法就将测量量化误差从1个被测信号周期转变为100ns，在任何一档预选闸门时间内系统量化误差值为100ns，因而在同一闸门时间内对不同频率的测量分辩率均等。由上面可知：本仪器的频率、周期测量机理完全相同，区别在于微机从N计数器、T计数器中取出数据，对数据的处理方法不同而已。如图1所示：每次测量闸门时间T总是被测信号周期的整数倍，消除了普通计数器测频时1个被测信号周期的量化误差，而存在的误差表现为：实际的闸门时间为T+（t1–t2）测量时间为T，则误差为t=t1–t2，而|t1–t2|100ns，所以采用倒数的计数方法就将测量量化误差从1个被测信号周期转变为100ns，在任何一档预选闸门时间内系统量化误差值为100ns，因而在同一闸门时间内对不同频率的测量分辩率均等。

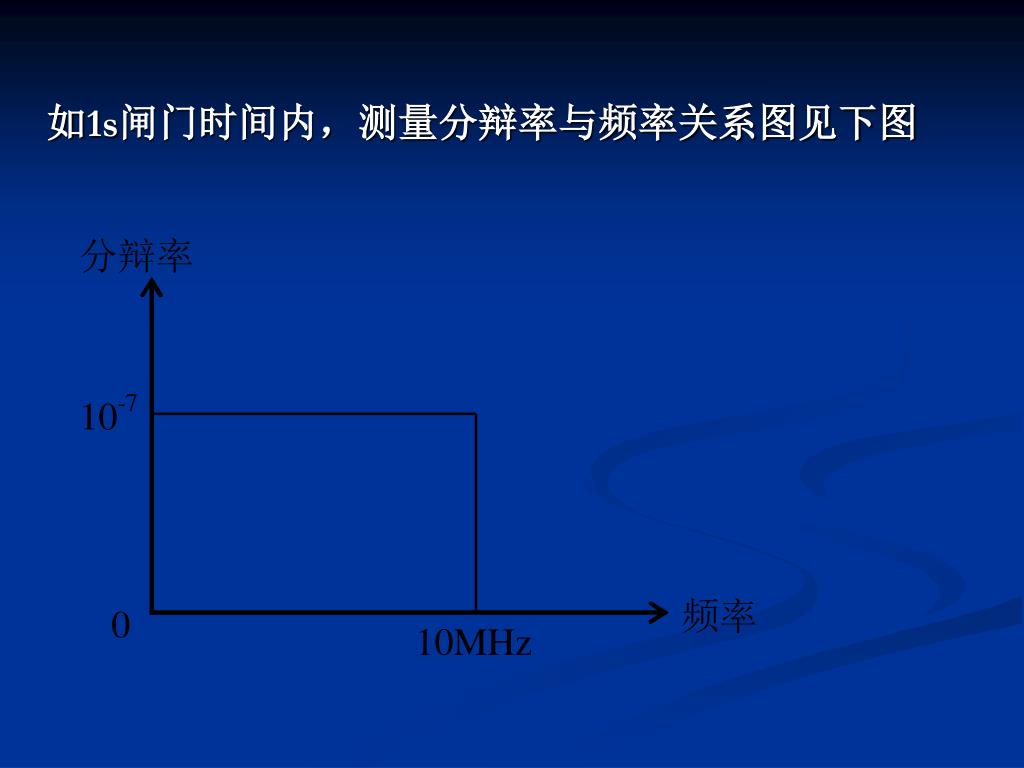

  21. 如1s闸门时间内，测量分辩率与频率关系图见下图如1s闸门时间内，测量分辩率与频率关系图见下图

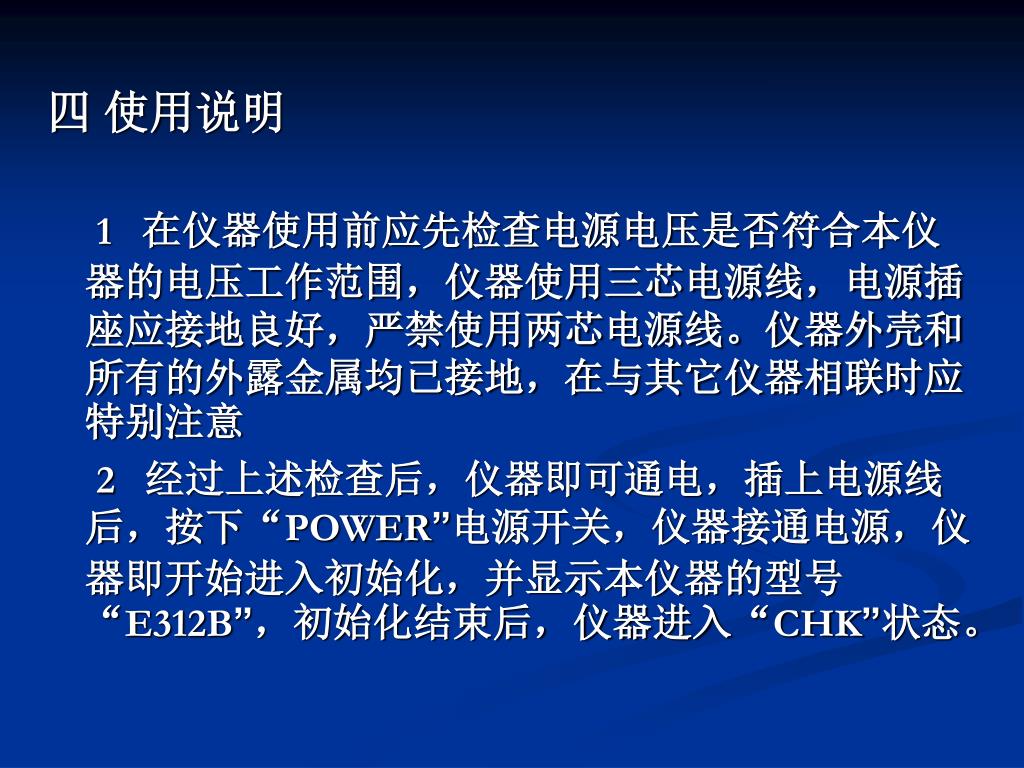

  22. 四 使用说明 1 在仪器使用前应先检查电源电压是否符合本仪器的电压工作范围，仪器使用三芯电源线，电源插座应接地良好，严禁使用两芯电源线。仪器外壳和所有的外露金属均已接地，在与其它仪器相联时应特别注意 2 经过上述检查后，仪器即可通电，插上电源线后，按下“POWER”电源开关，仪器接通电源，仪器即开始进入初始化，并显示本仪器的型号“E312B”，初始化结束后，仪器进入“CHK”状态。

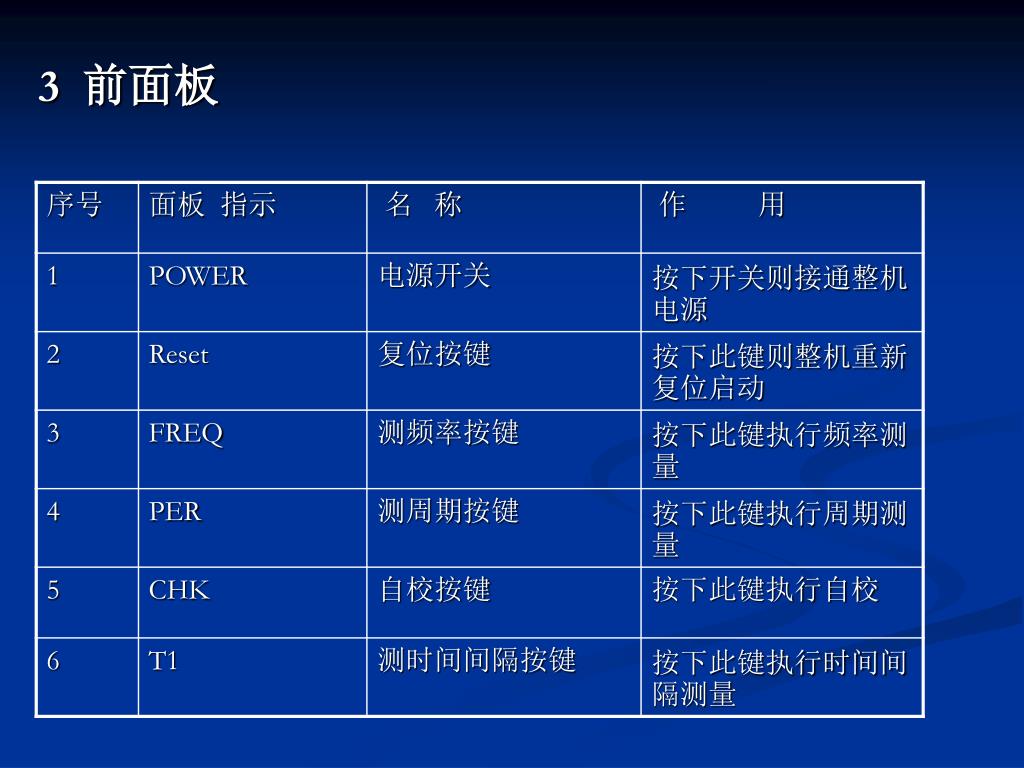

  23. 3 前面板

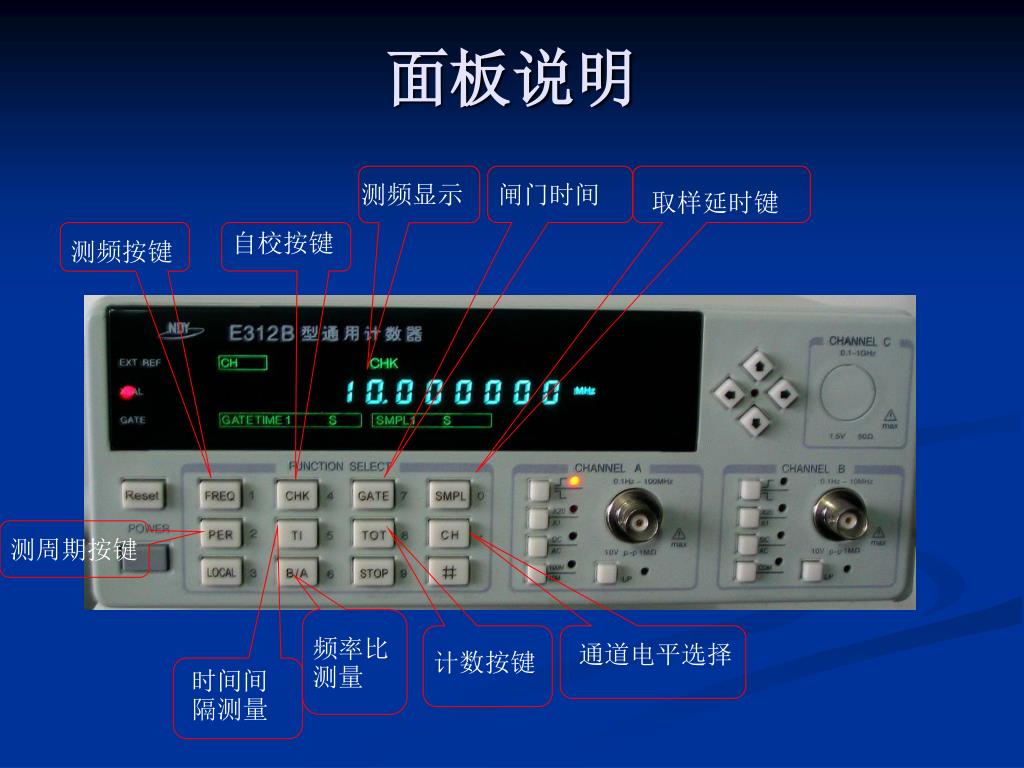

  24. 测频显示 闸门时间 取样延时键 自校按键 测频按键 测周期按键 频率比测量 通道电平选择 计数按键 时间间隔测量 面板说明

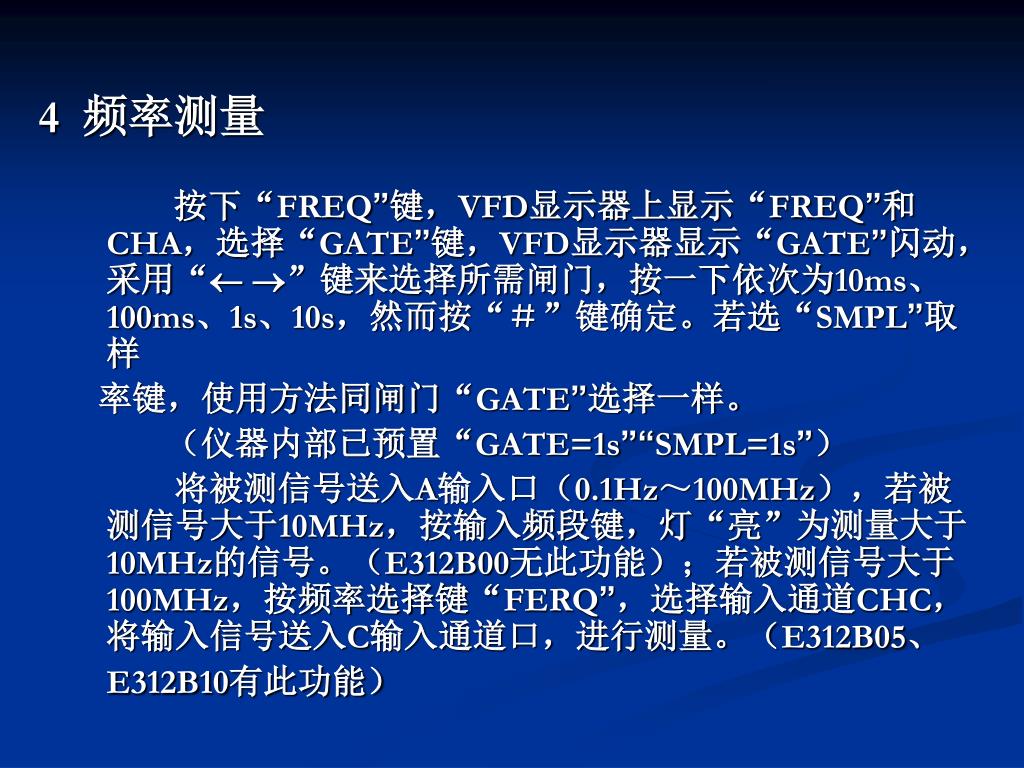

  25. 4 频率测量 按下“FREQ”键，VFD显示器上显示“FREQ”和CHA，选择“GATE”键，VFD显示器显示“GATE”闪动，采用“”键来选择所需闸门，按一下依次为10ms、100ms、1s、10s，然而按“＃”键确定。若选“SMPL”取样 率键，使用方法同闸门“GATE”选择一样。 （仪器内部已预置“GATE=1s”“SMPL=1s”） 将被测信号送入A输入口（0.1Hz～100MHz），若被测信号大于10MHz，按输入频段键，灯“亮”为测量大于10MHz的信号。（E312B00无此功能）；若被测信号大于100MHz，按频率选择键“FERQ”，选择输入通道CHC，将输入信号送入C输入通道口，进行测量。（E312B05、E312B10有此功能）

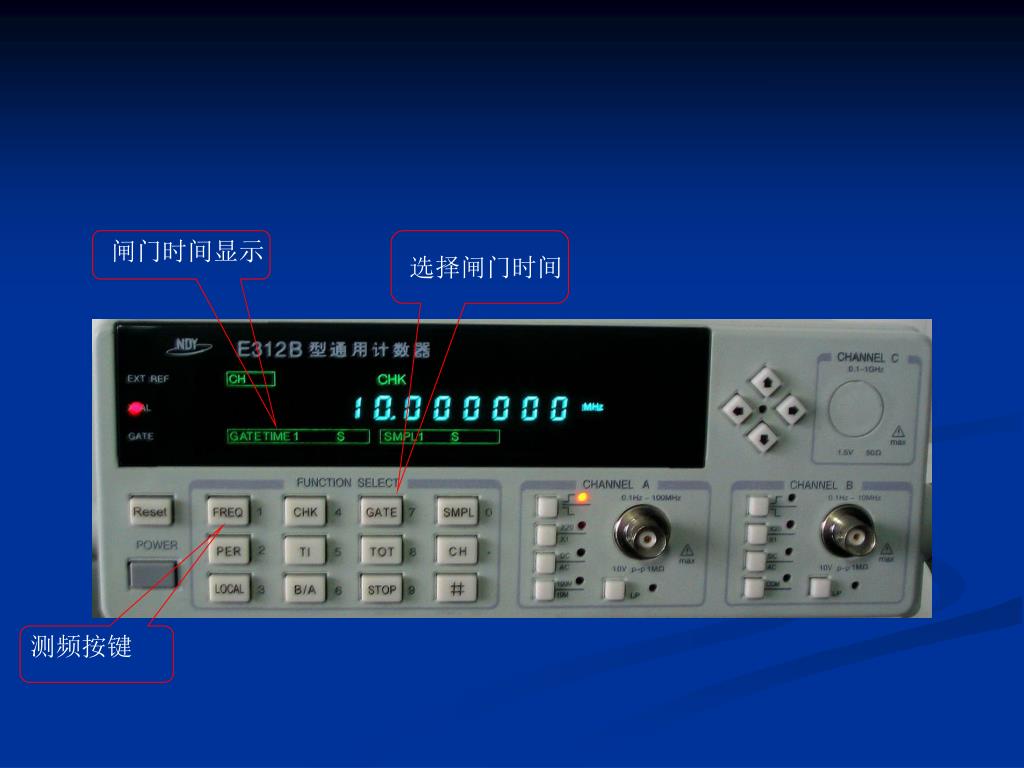

  26. 闸门时间显示 选择闸门时间 测频按键

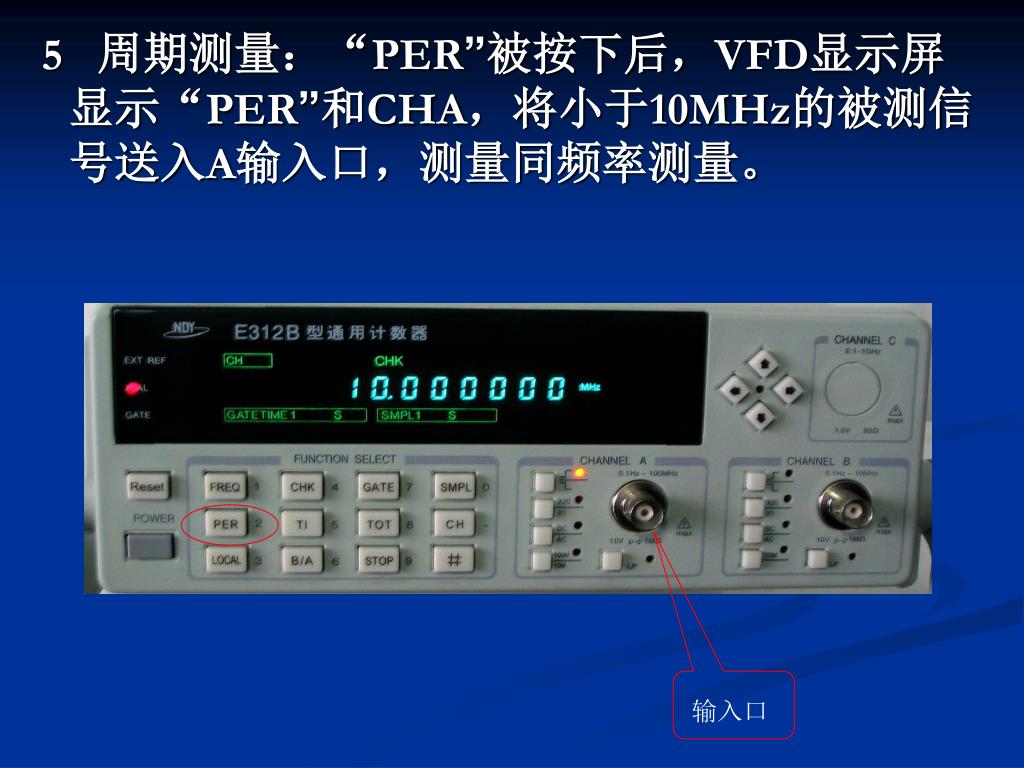

  27. 5 周期测量：“PER”被按下后，VFD显示屏显示“PER”和CHA，将小于10MHz的被测信号送入A输入口，测量同频率测量。 输入口

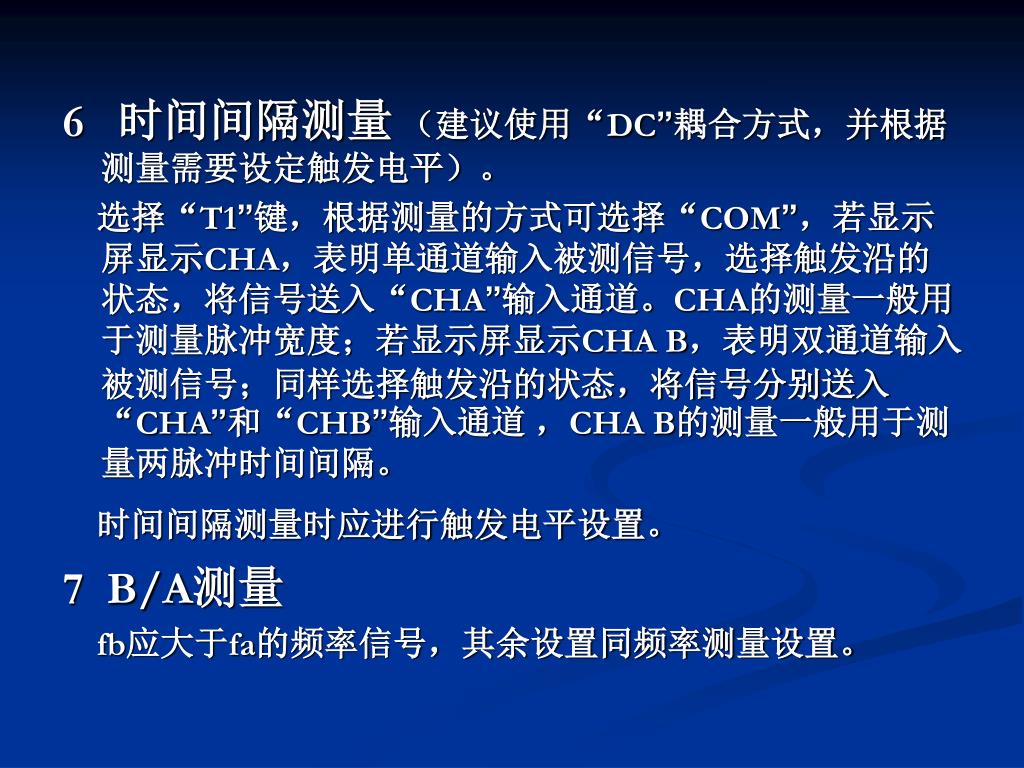

  28. 6 时间间隔测量 （建议使用“DC”耦合方式，并根据测量需要设定触发电平）。 选择“T1”键，根据测量的方式可选择“COM”，若显示屏显示CHA，表明单通道输入被测信号，选择触发沿的状态，将信号送入“CHA”输入通道。CHA的测量一般用于测量脉冲宽度；若显示屏显示CHA B，表明双通道输入被测信号；同样选择触发沿的状态，将信号分别送入“CHA”和“CHB”输入通道 ，CHA B的测量一般用于测量两脉冲时间间隔。 时间间隔测量时应进行触发电平设置。 7 B/A测量 fb应大于fa的频率信号，其余设置同频率测量设置。

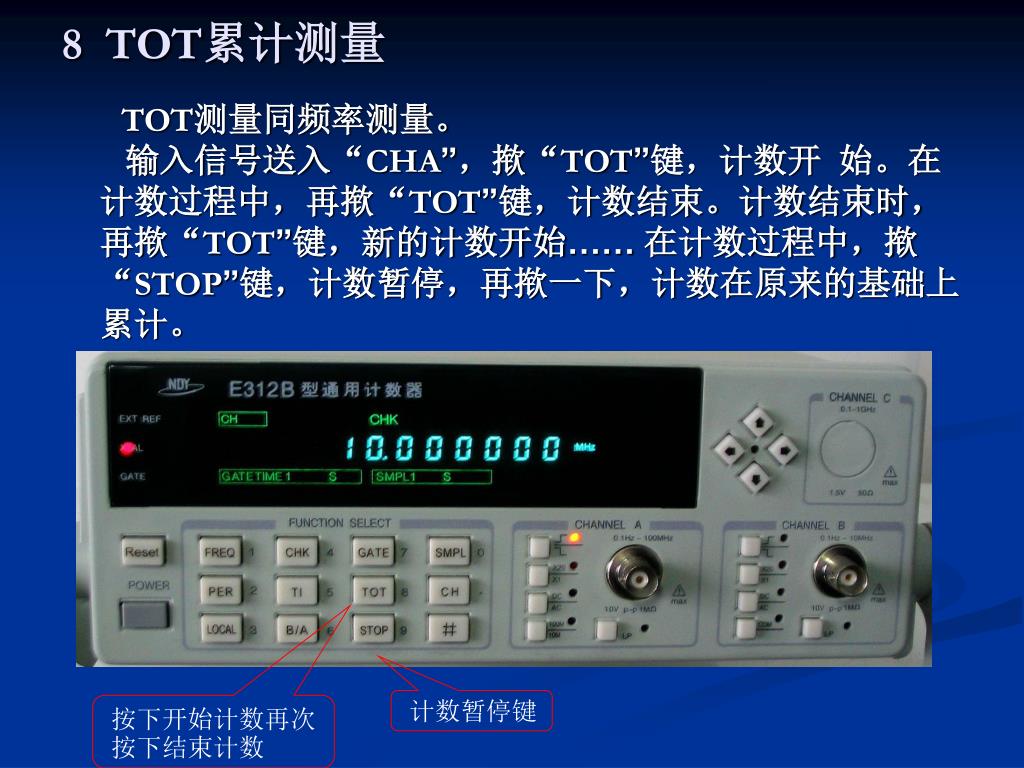

  29. 8 TOT累计测量 TOT测量同频率测量。 输入信号送入“CHA”，揿“TOT”键，计数开 始。在计数过程中，再揿“TOT”键，计数结束。计数结束时，再揿“TOT”键，新的计数开始……在计数过程中，揿“STOP”键，计数暂停，再揿一下，计数在原来的基础上累计。 计数暂停键 按下开始计数再次按下结束计数

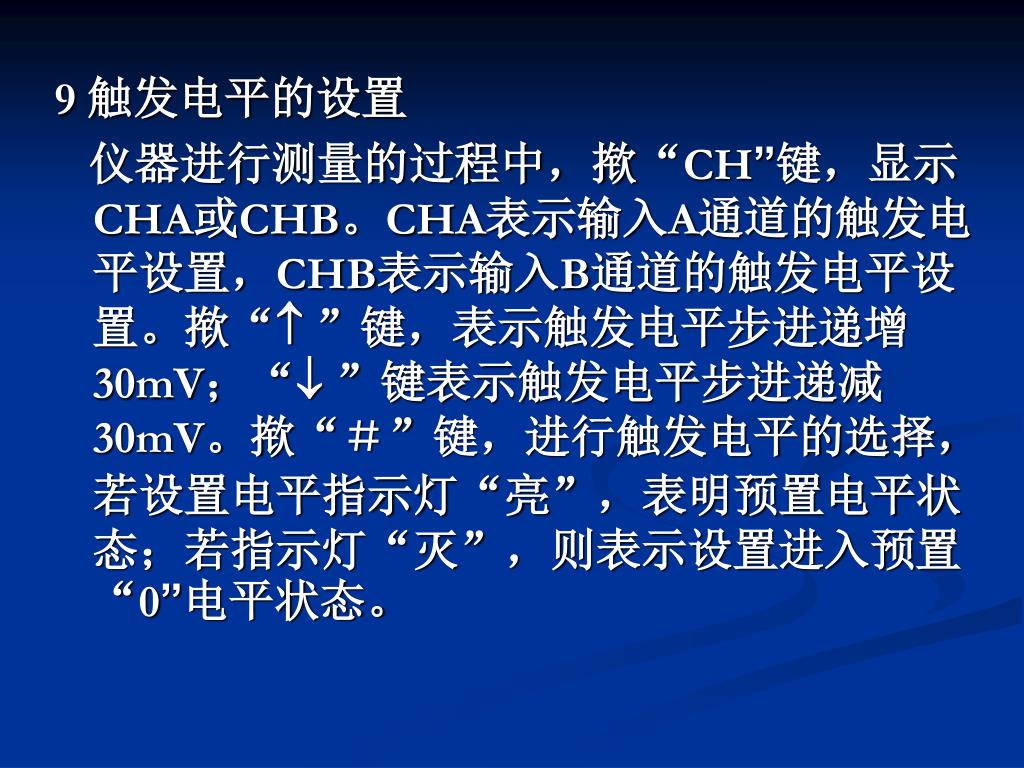

  30. 9 触发电平的设置 仪器进行测量的过程中，揿“CH”键，显示CHA或CHB。CHA表示输入A通道的触发电平设置，CHB表示输入B通道的触发电平设置。揿“”键，表示触发电平步进递增30mV；“”键表示触发电平步进递减30mV。揿“＃”键，进行触发电平的选择，若设置电平指示灯“亮”，表明预置电平状态；若指示灯“灭”，则表示设置进入预置“0”电平状态。

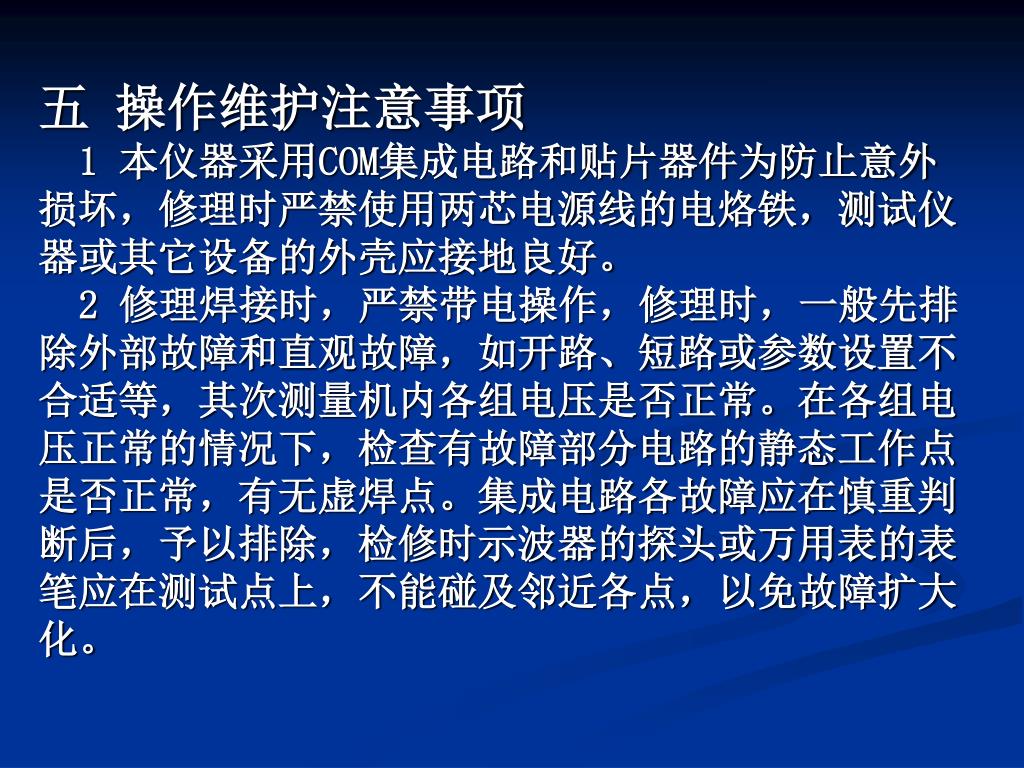

  31. 五 操作维护注意事项1 本仪器采用COM集成电路和贴片器件为防止意外损坏，修理时严禁使用两芯电源线的电烙铁，测试仪器或其它设备的外壳应接地良好。2 修理焊接时，严禁带电操作，修理时，一般先排除外部故障和直观故障，如开路、短路或参数设置不合适等，其次测量机内各组电压是否正常。在各组电压正常的情况下，检查有故障部分电路的静态工作点是否正常，有无虚焊点。集成电路各故障应在慎重判断后，予以排除，检修时示波器的探头或万用表的表笔应在测试点上，不能碰及邻近各点，以免故障扩大化。

  32. 感谢您使用本公司生产的仪器设备，南京新联电讯仪器有限公司将一如既往的为您服务！热忱欢迎用户前来参观指导！感谢您使用本公司生产的仪器设备，南京新联电讯仪器有限公司将一如既往的为您服务！热忱欢迎用户前来参观指导！ 谢谢观看，再见！ 南京新联电讯仪器有限公司 电话：025－85281574 025－85283436 传真：025－85283284 网址： www.xldz.com
