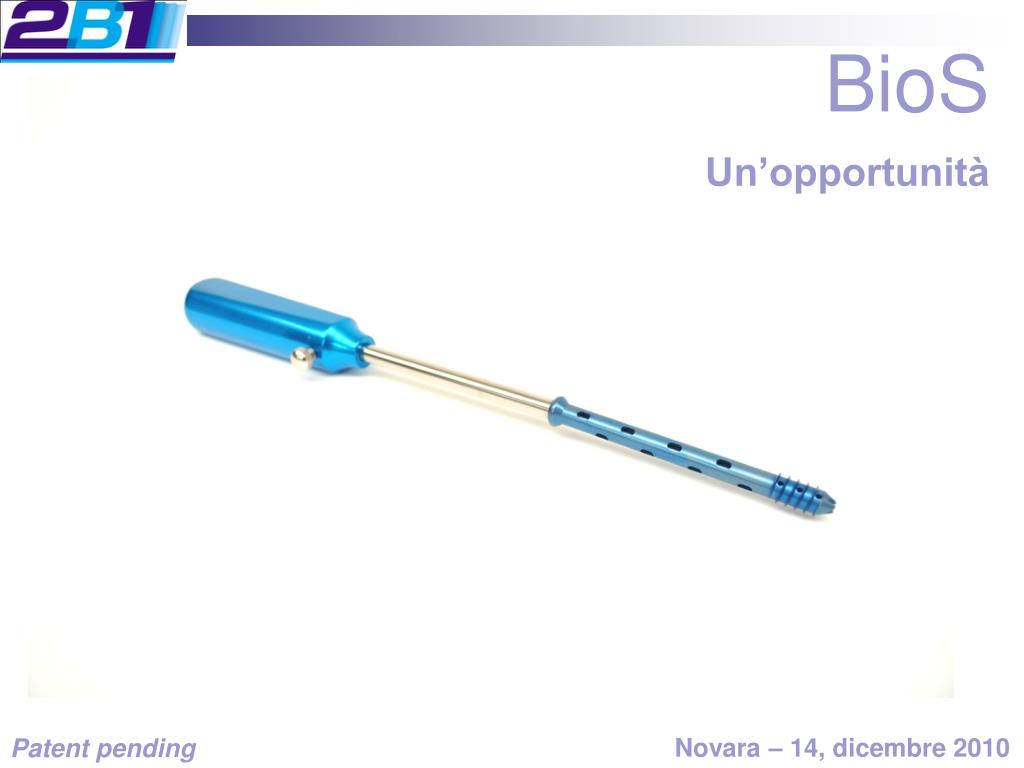

  1. BioS Un’opportunità Novara – 14, dicembre 2010 Patent pending

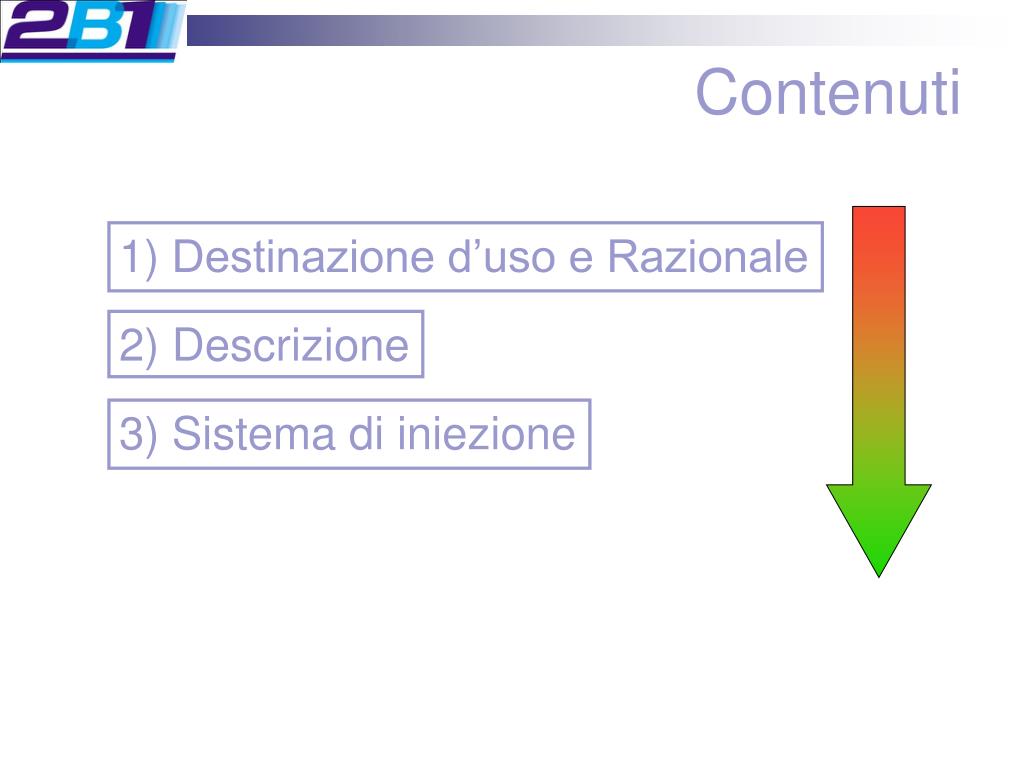

  2. Contenuti • Destinazione d’uso e Razionale 2) Descrizione 3) Sistema di iniezione

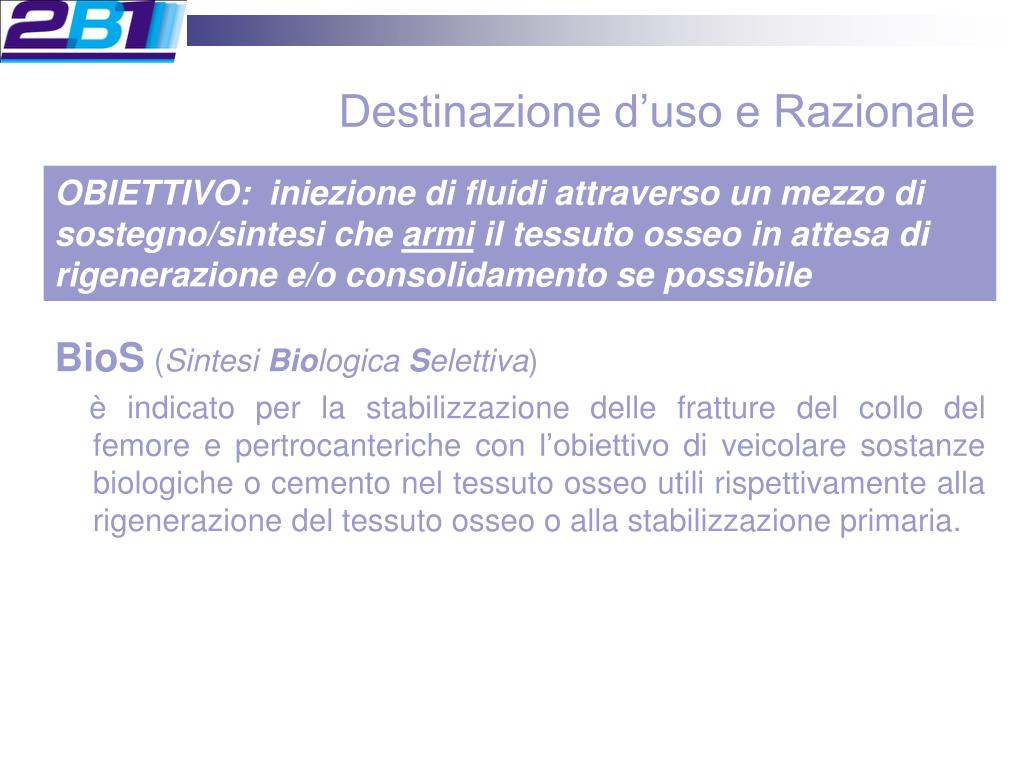

  3. Destinazione d’uso e Razionale OBIETTIVO: iniezione di fluidi attraverso un mezzo di sostegno/sintesi che armi il tessuto osseo in attesa di rigenerazione e/o consolidamento se possibile BioS (Sintesi Biologica Selettiva) è indicato per la stabilizzazione delle fratture del collo del femore e pertrocanteriche con l’obiettivo di veicolare sostanze biologiche o cemento nel tessuto osseo utili rispettivamente alla rigenerazione del tessuto osseo o alla stabilizzazione primaria.

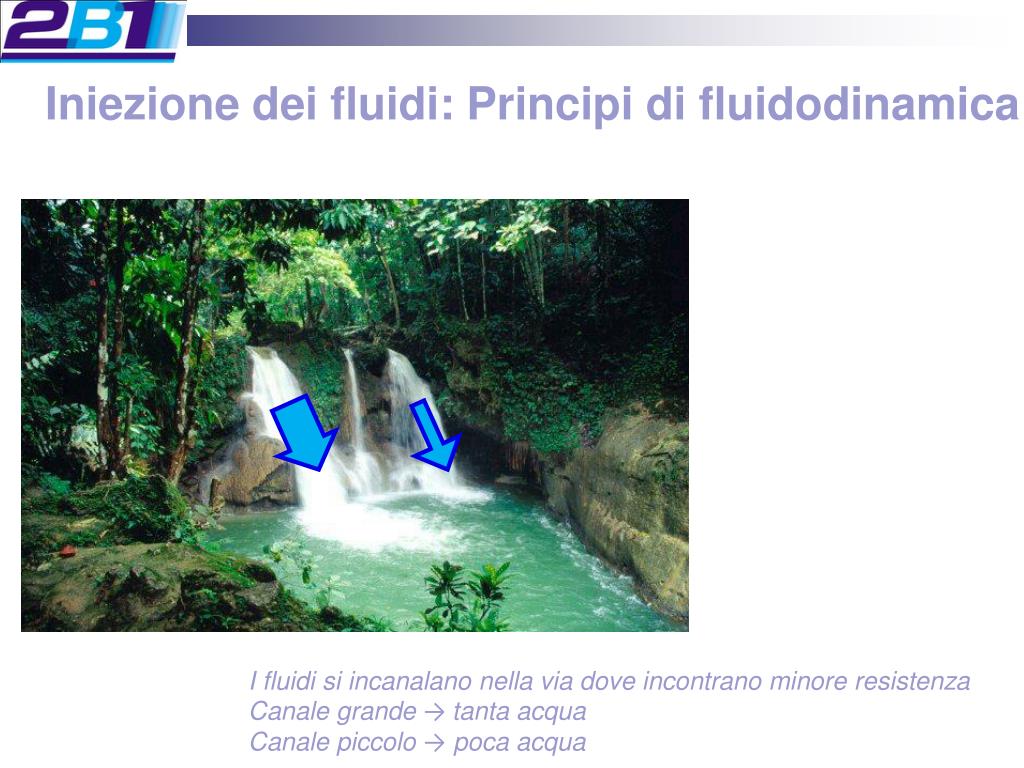

  4. Iniezione dei fluidi: Principi di fluidodinamica I fluidi si incanalano nella via dove incontrano minore resistenza Canale grande → tanta acqua Canale piccolo → poca acqua

  5. Iniezione dei fluidi: Principi di fluidodinamica Un paio di equazioni: La Portata Q cresce se: Aumenta il raggio del canale Aumenta la differenza di pressione Diminuisce la lunghezza del canale Diminuisce la viscosità del fluido La Resistenza R cresce se: Diminuisce il raggio del canale Aumenta la viscosità Aumenta la lunghezza del canale

  6. Iniezione dei fluidi: Principi di fluidodinamica un fluido segue il cammino Il semplice e intuitivo principio che un fluido segue il cammino che offre minore resistenza ha generato la necessitàdi dotare il dispositivo di un apposito e brevettato sistema di iniezione dei fluidi. Il dispositivo possiede fori di diametro diverso sul corpo e alle estremità costante e distribuiti a 360°. Purtroppo, sulla base della teoria sovra sinteticamente esposta, l’iniezione diretta all’interno del dispositivo farebbe defluire i fluidi introdotti attraverso i fori più prossimi all’ingresso e non consentirebbe di raggiungere i fori più lontani soprattutto nei casi fluidi ad alta viscosità (PMMA). che offre minore resistenza

  7. Con ingresso fisso … Q11 Q21 Q31 Q Q12 Q22 Q32 Q33 Q23 Q13 Q11 Q11 Q Q Q12 Q12 Con ingresso variabile … Q13 Q13

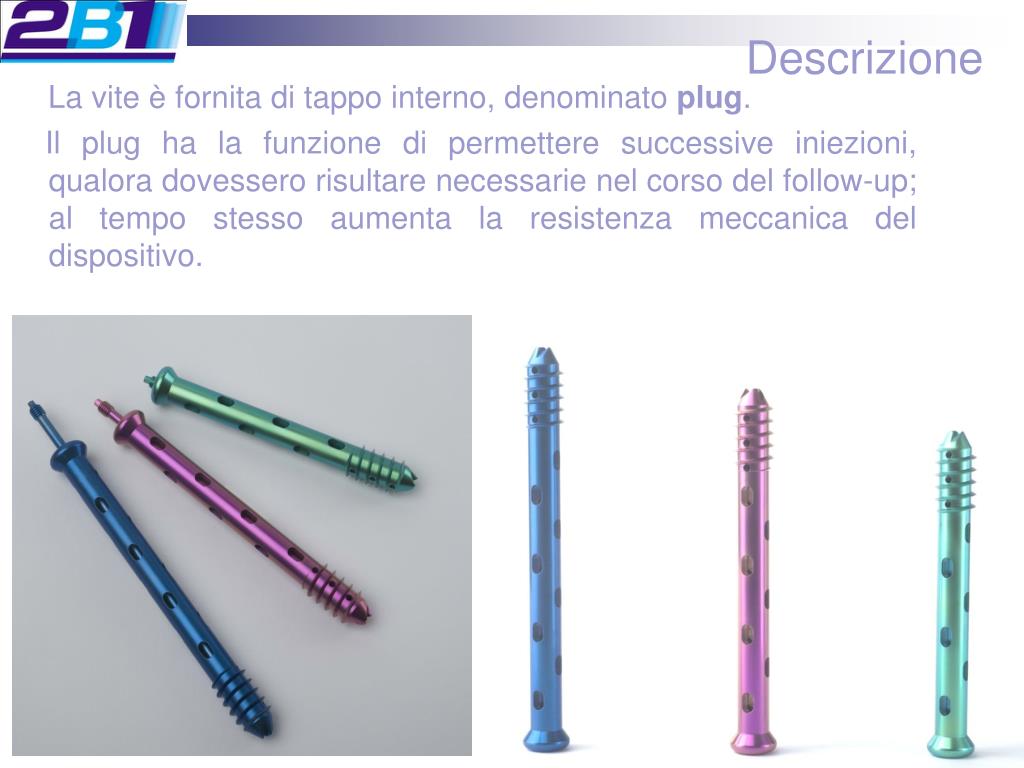

  8. Descrizione La vite è fornita di tappo interno, denominato plug. Il plug ha la funzione di permettere successive iniezioni, qualora dovessero risultare necessarie nel corso del follow-up; al tempo stesso aumenta la resistenza meccanica del dispositivo.

  9. Descrizione Øforo=3,2 Øf=8,5/10 Øn=6,5/8 Testa a basso profilo Lega di Titanio Fori circolari per diffusione omogenea posti tra i filetti Fori ellittici per grande portata lungo il gambo in posizione polare alternata a 360°

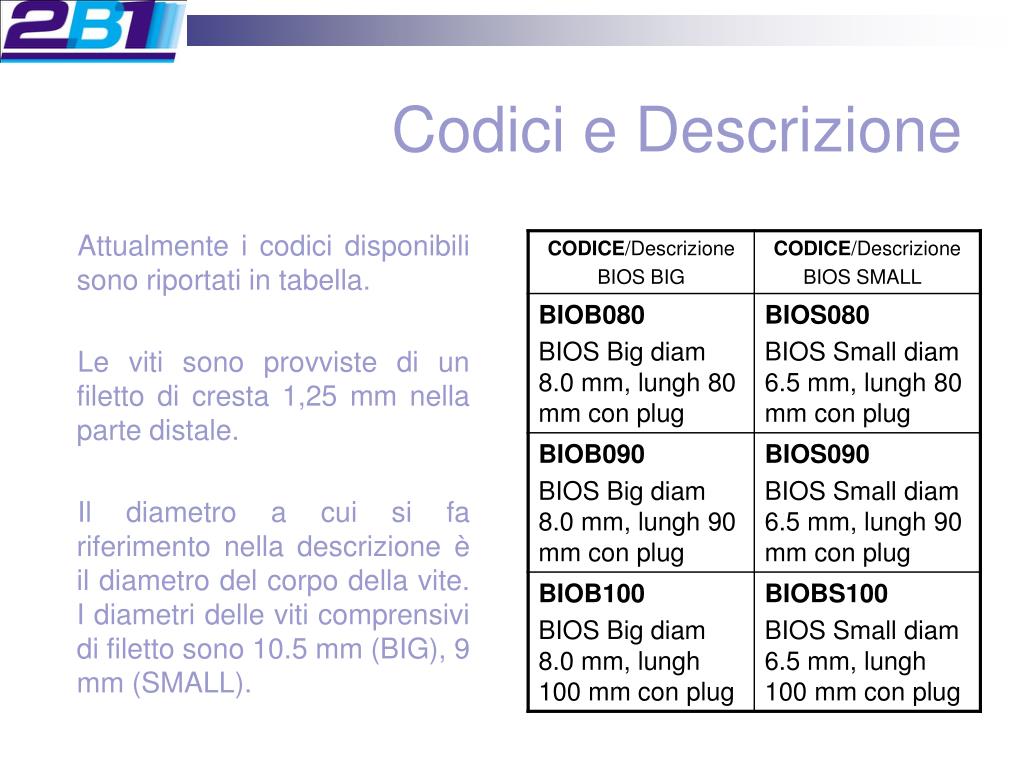

  10. Codici e Descrizione Attualmente i codici disponibili sono riportati in tabella. Le viti sono provviste di un filetto di cresta 1,25 mm nella parte distale. Il diametro a cui si fa riferimento nella descrizione è il diametro del corpo della vite. I diametri delle viti comprensivi di filetto sono 10.5 mm (BIG), 9 mm (SMALL).

  11. Sistema d’iniezione

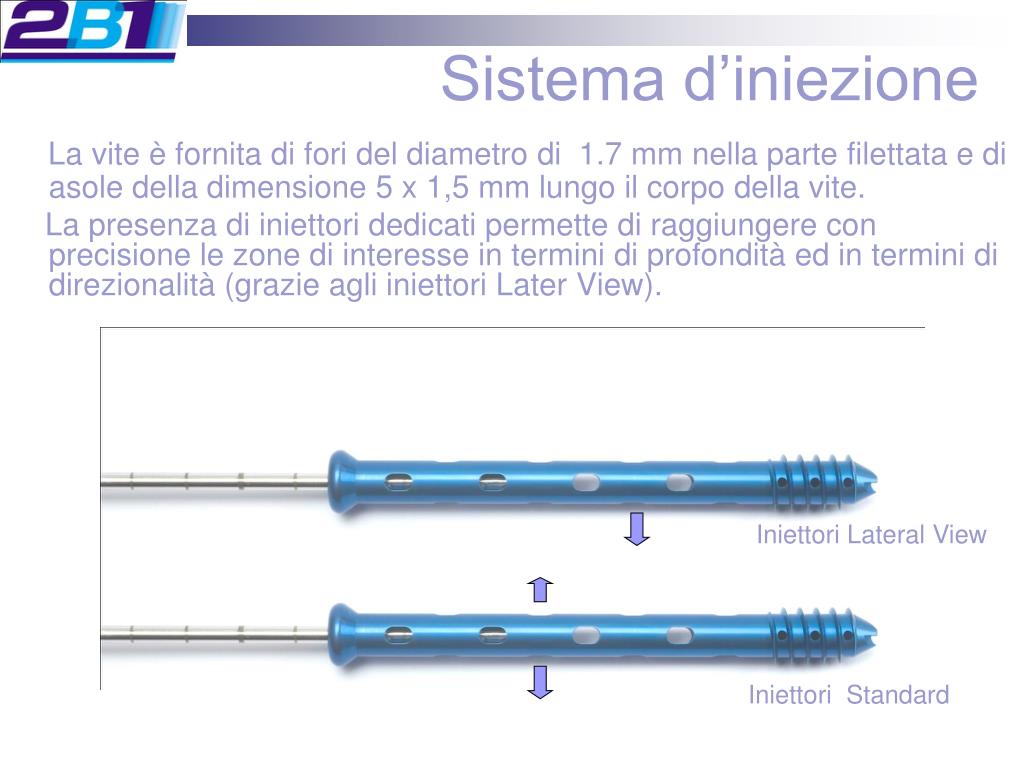

  12. Sistema d’iniezione La vite è fornita di fori del diametro di 1.7 mm nella parte filettata e di asole della dimensione 5 x 1,5 mm lungo il corpo della vite. La presenza di iniettori dedicati permette di raggiungere con precisione le zone di interesse in termini di profondità ed in termini di direzionalità (grazie agli iniettori Later View). Iniettori Lateral View Iniettori Standard

  13. Per concludere Q11 Q11 Q Q Q12 Q12 1) Sistema di iniezione selettivo ad ingresso variabile Q13 Q13 2) Plug di ripristino per modificare o riprendere la terapia rigenerativa e migliorare le prestazioni meccaniche

  14. BioS Grazie dell’attenzione Novara – 14, dicembre 2010 Patent pending
