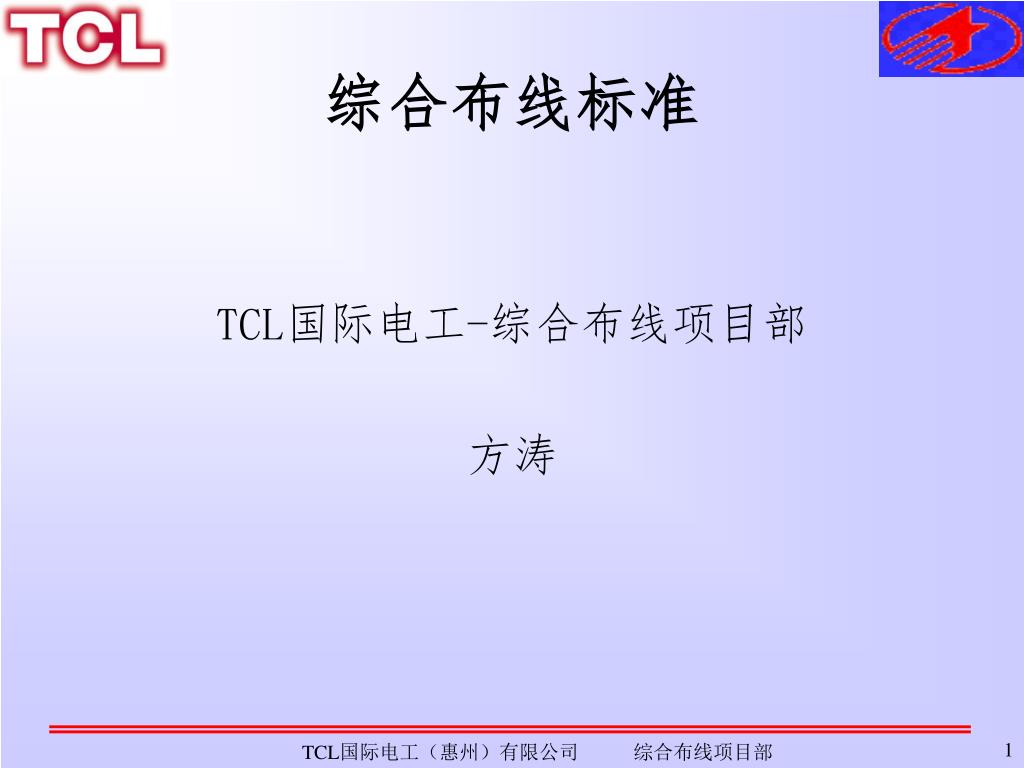

  1. 综合布线标准 • TCL国际电工-综合布线项目部 • 方涛 TCL国际电工（惠州）有限公司 综合布线项目部

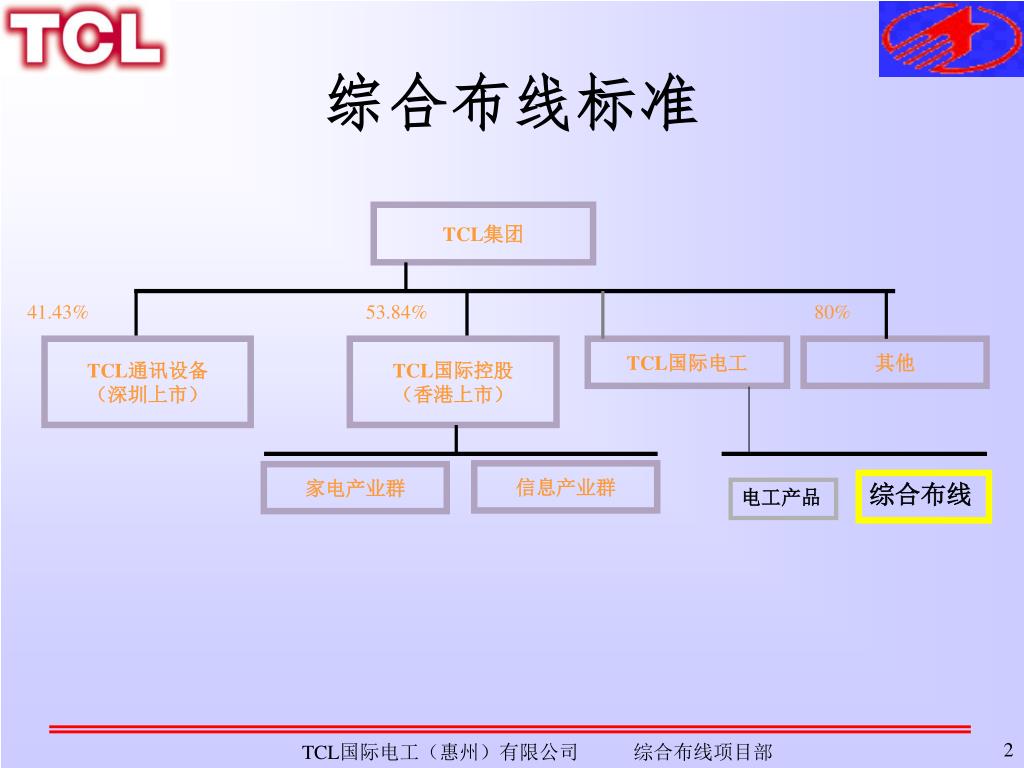

  2. TCL集团 41.43% 53.84% 80% TCL通讯设备 （深圳上市） TCL国际控股 （香港上市） TCL国际电工 其他 信息产业群 家电产业群 综合布线 电工产品 综合布线标准 TCL国际电工（惠州）有限公司 综合布线项目部

  3. 综合布线标准 在 品牌下，从事于豪华系列开关插座、空开漏开、综合布线、智能门锁、楼宇可视对讲系统等产品的开发、生产与销售。 综合布线项目部：为政府机关、企业、银行、学校、智能社区等提供模块化、开放式综合布线系统的系列产品和解决方案。 TCL国际电工（惠州）有限公司 综合布线项目部

  4. 综合布线标准 • 面对国内宽带应用浪潮，TCL国际电工（惠州）有限公司集中了通信领域的综合产业技术优势，加快了宽带接入技术产业、用户驻地网的应用推广工作，为国内通信与网络运营商提供包括五类标准产品系列、超五类标准产品系列、光纤产品系列等全方位的综合布线解决方案，努力实现“成为综合布线系统主流供应商”的企业愿望。 TCL国际电工（惠州）有限公司 综合布线项目部

  5. 综合布线标准 TCL国际电工（惠州）有限公司 综合布线项目部

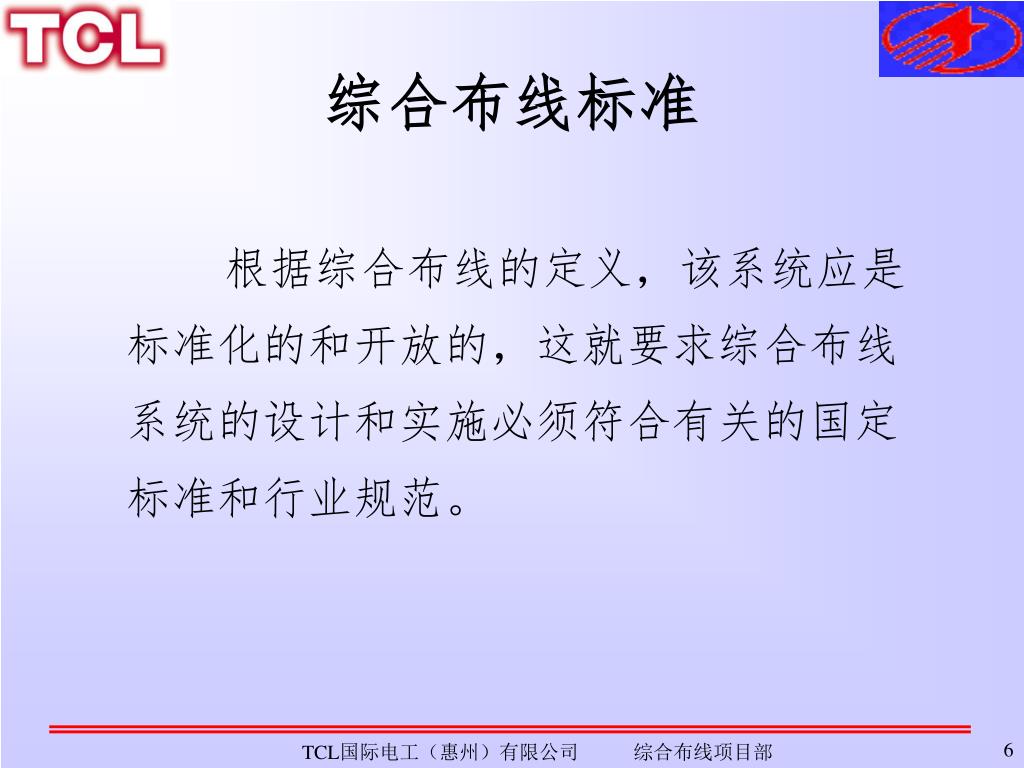

  6. 综合布线标准 • 根据综合布线的定义，该系统应是标准化的和开放的，这就要求综合布线系统的设计和实施必须符合有关的国定标准和行业规范。 TCL国际电工（惠州）有限公司 综合布线项目部

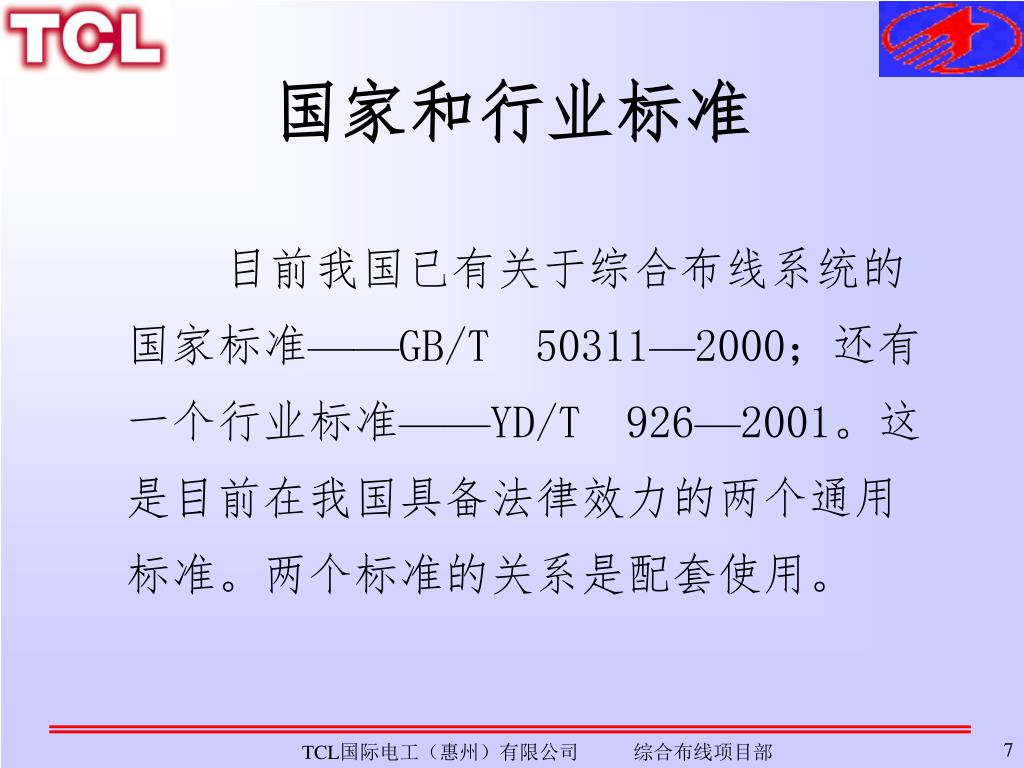

  7. 国家和行业标准 • 目前我国已有关于综合布线系统的国家标准——GB/T 50311—2000；还有一个行业标准——YD/T 926—2001。这是目前在我国具备法律效力的两个通用标准。两个标准的关系是配套使用。 TCL国际电工（惠州）有限公司 综合布线项目部

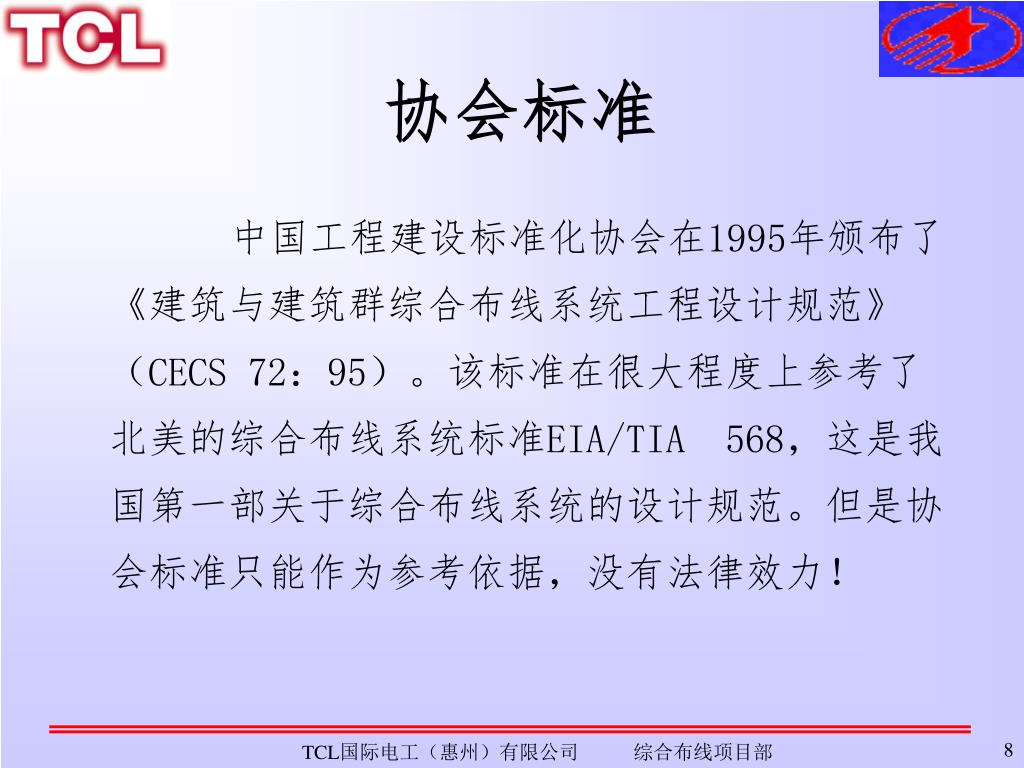

  8. 协会标准 • 中国工程建设标准化协会在1995年颁布了《建筑与建筑群综合布线系统工程设计规范》（CECS 72：95）。该标准在很大程度上参考了北美的综合布线系统标准EIA/TIA 568，这是我国第一部关于综合布线系统的设计规范。但是协会标准只能作为参考依据，没有法律效力！ TCL国际电工（惠州）有限公司 综合布线项目部

  9. 协会标准 • 该协会在1997年颁布了新版《建筑与建筑群综合布线系统工程设计规范》（CECS 72：97），该标准与国际标准ISO/IEC 11801：1995（E）接轨，增加了抗干扰、防噪声污染、防火和防毒等方面的内容，与旧版有很大区别。 TCL国际电工（惠州）有限公司 综合布线项目部

  10. 其它地方性法规 • 北京和上海等地区还颁布了《建筑和建筑群综合布线系统工程设计技术规定》等地方性的法规。 TCL国际电工（惠州）有限公司 综合布线项目部

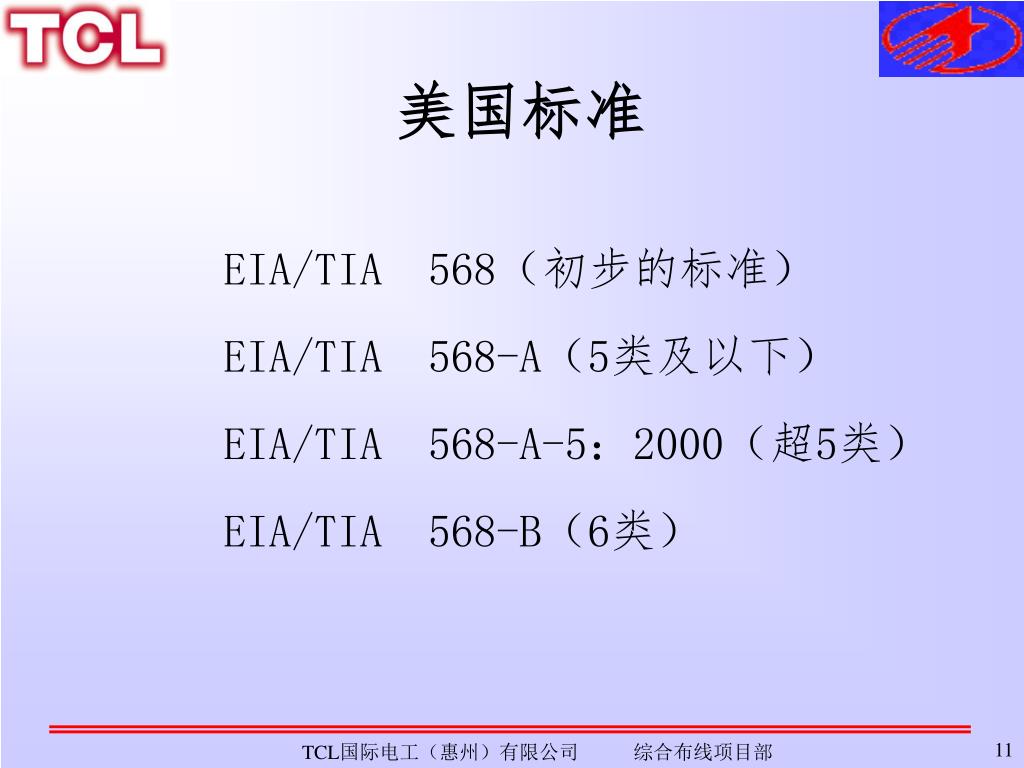

  11. 美国标准 • EIA/TIA 568（初步的标准） • EIA/TIA 568-A（5类及以下） • EIA/TIA 568-A-5：2000（超5类） • EIA/TIA 568-B（6类） TCL国际电工（惠州）有限公司 综合布线项目部

  12. 国际标准 • ISO/IEC 11801； • 两个修订文件：Am1：1999 • Am2：1999 • 另外，还有欧洲标准： • EN 50173 TCL国际电工（惠州）有限公司 综合布线项目部

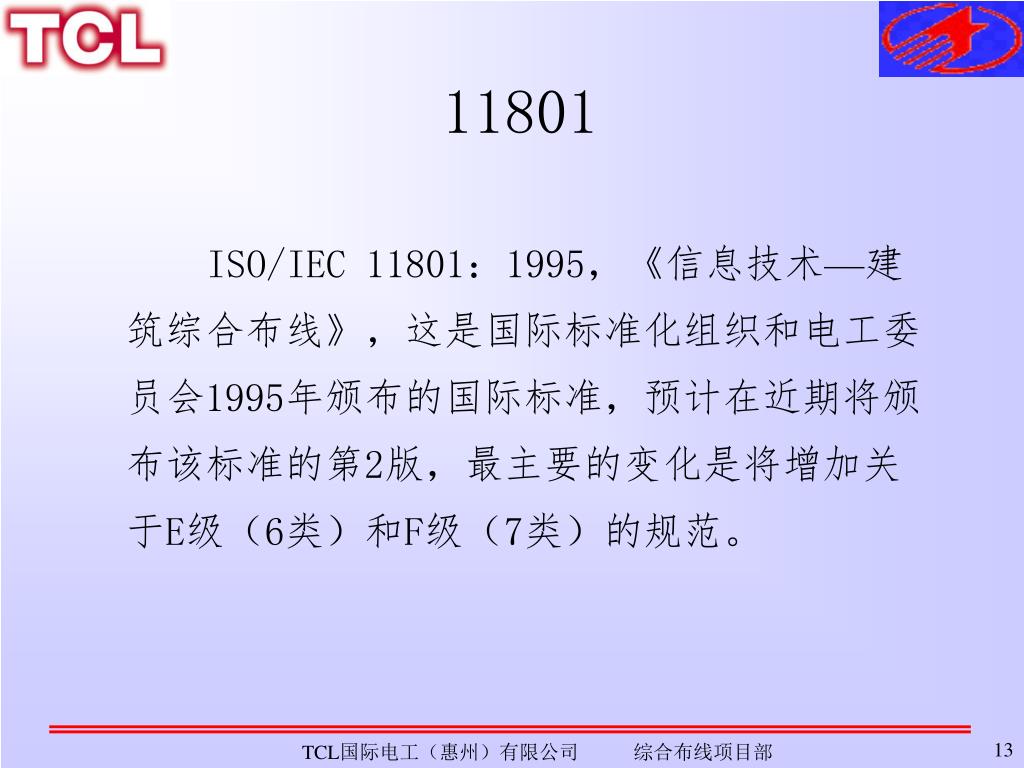

  13. 11801 • ISO/IEC 11801：1995，《信息技术—建筑综合布线》，这是国际标准化组织和电工委员会1995年颁布的国际标准，预计在近期将颁布该标准的第2版，最主要的变化是将增加关于E级（6类）和F级（7类）的规范。 TCL国际电工（惠州）有限公司 综合布线项目部

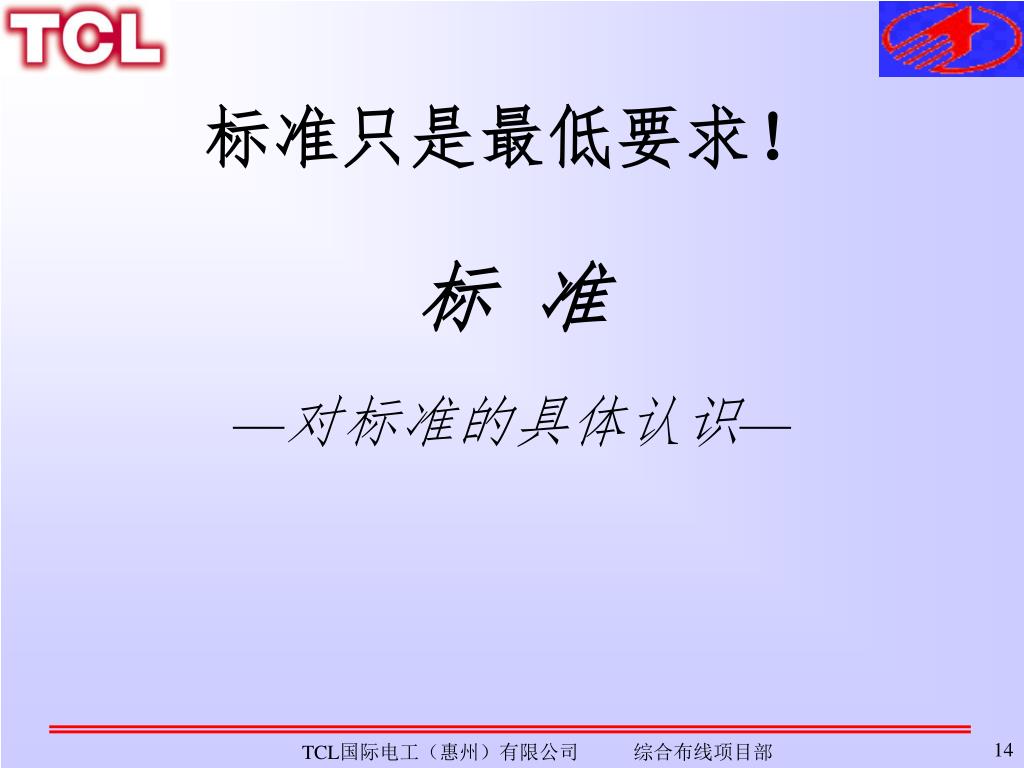

  14. 标准只是最低要求！ • 标 准 • —对标准的具体认识— TCL国际电工（惠州）有限公司 综合布线项目部

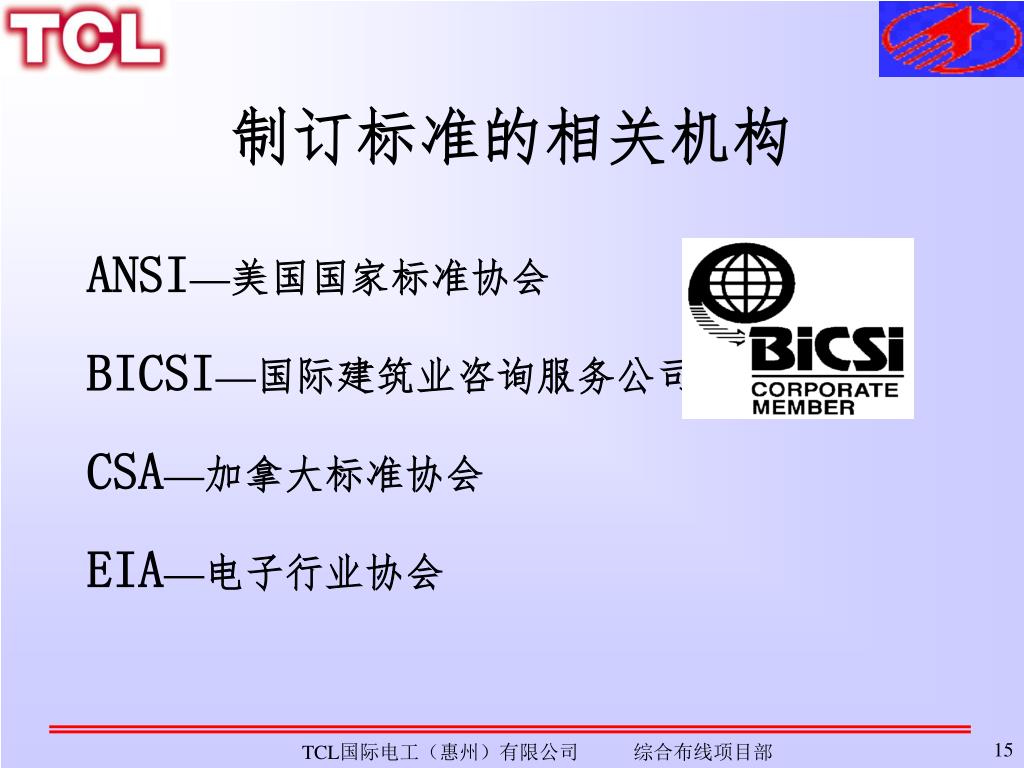

  15. 制订标准的相关机构 • ANSI—美国国家标准协会 • BICSI—国际建筑业咨询服务公司 • CSA—加拿大标准协会 • EIA—电子行业协会 TCL国际电工（惠州）有限公司 综合布线项目部

  16. 制订标准的相关机构 • IEEE—电气与电子工程师协会 • ISO—国际标准化组织 • TIA—电信行业协会 • 等等… TCL国际电工（惠州）有限公司 综合布线项目部

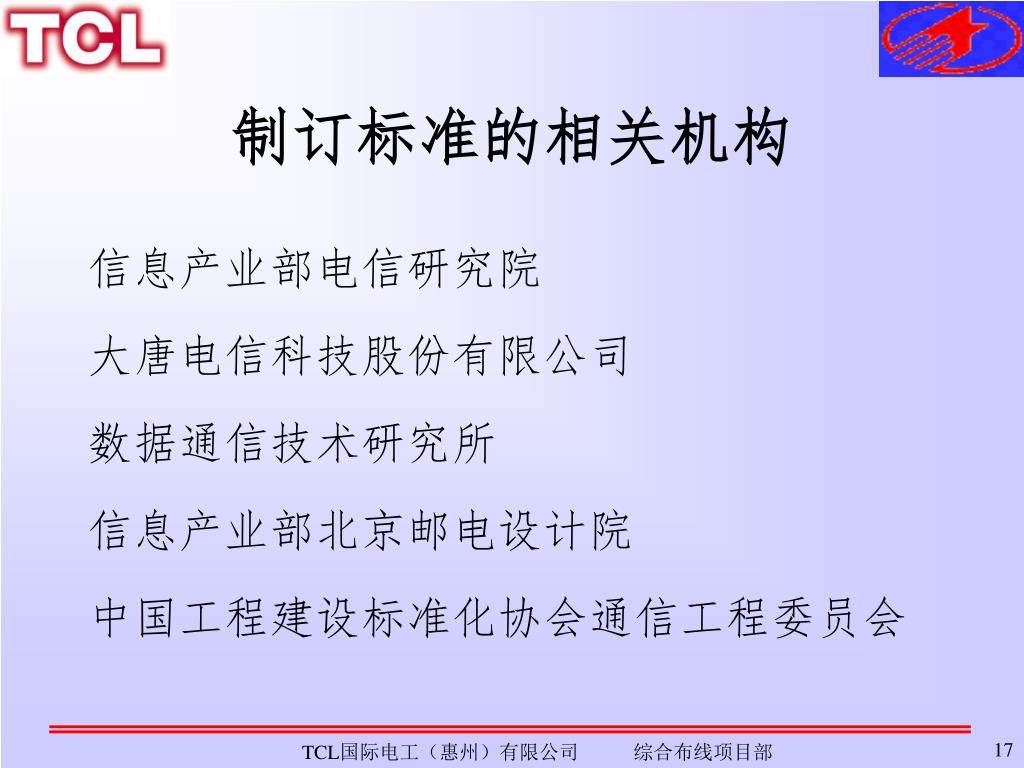

  17. 制订标准的相关机构 • 信息产业部电信研究院 • 大唐电信科技股份有限公司 • 数据通信技术研究所 • 信息产业部北京邮电设计院 • 中国工程建设标准化协会通信工程委员会 TCL国际电工（惠州）有限公司 综合布线项目部

  18. 器件认证测试机构 • UL—保险公司实验室 • ETL—电子测试实验室公司 • FCC—联邦电信委员会 • NEC—国家电气规范 • CEC—加拿大电气规范 TCL国际电工（惠州）有限公司 综合布线项目部

  19. 器件认证测试机构 • CSA—加拿大标准协会 • R•Z—信息产业部电信设备认证中心 • 国家质量技术监督局 TCL国际电工（惠州）有限公司 综合布线项目部

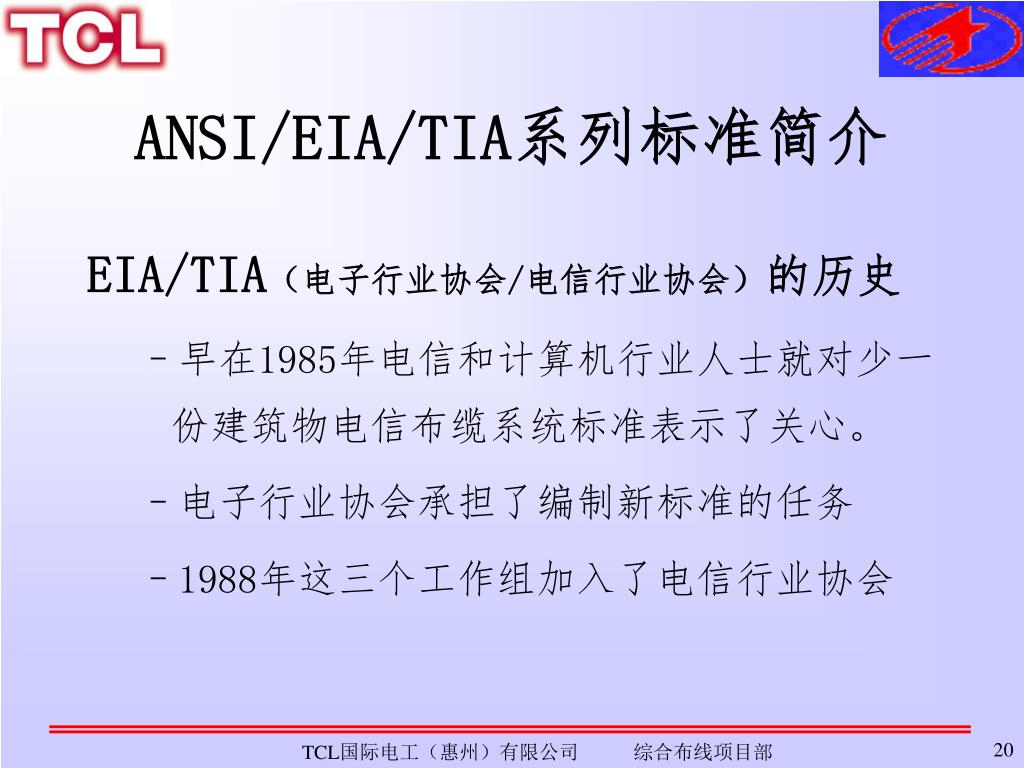

  20. ANSI/EIA/TIA系列标准简介 • EIA/TIA（电子行业协会/电信行业协会）的历史 • 早在1985年电信和计算机行业人士就对少一份建筑物电信布缆系统标准表示了关心。 • 电子行业协会承担了编制新标准的任务 • 1988年这三个工作组加入了电信行业协会 TCL国际电工（惠州）有限公司 综合布线项目部

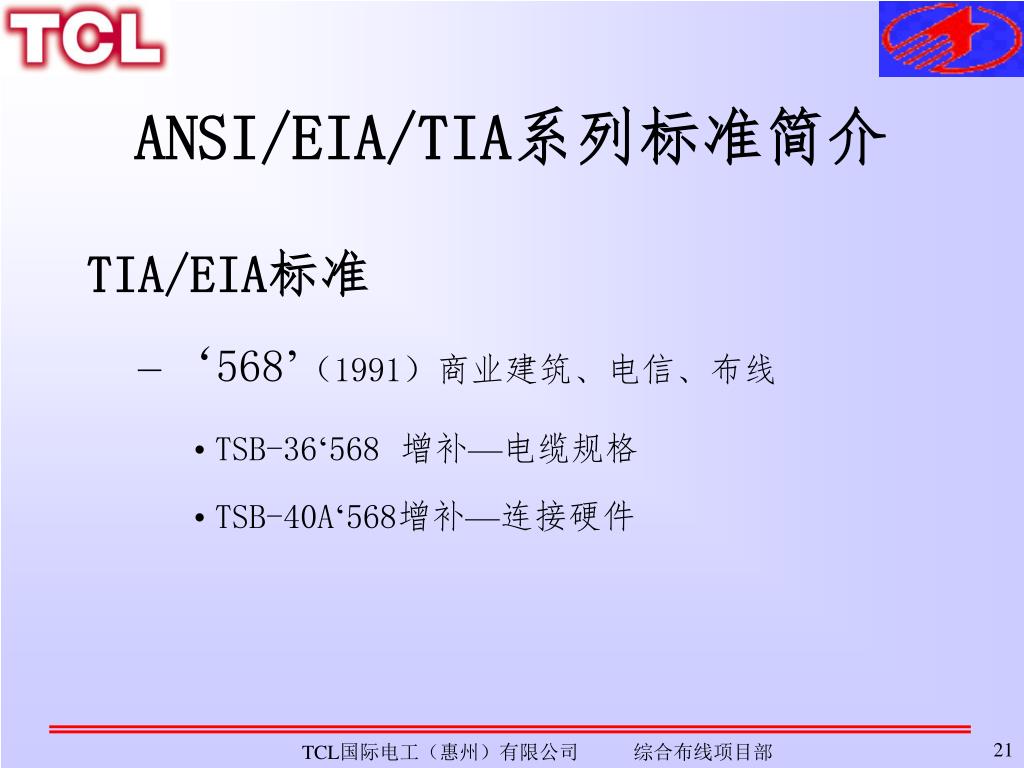

  21. ANSI/EIA/TIA系列标准简介 • TIA/EIA标准 • ‘568’（1991）商业建筑、电信、布线 • TSB-36‘568增补—电缆规格 • TSB-40A‘568增补—连接硬件 TCL国际电工（惠州）有限公司 综合布线项目部

  22. ANSI/EIA/TIA系列标准简介 • ‘569’（1990）商业建筑。电信标准。通道和空间 • ‘570’（1991）居住和轻型商业建筑 • ‘606’（1993）商业建筑内电信基础设施的管理 • ‘607’（1994）商业建筑中电信系统接地 TCL国际电工（惠州）有限公司 综合布线项目部

  23. EIA/TIA-568(1991) 商业建筑电信布线标准 UTP补遗 TSB-36 非屏蔽双绞电缆用 电缆附加技术规格 TSB40-A 非屏蔽双绞电缆连接硬件用 传输附加技术规格 以TIA/EIA-568-A文件公布(10/1995) 商业建筑布线标准 ANSI/EIA/TIA系列标准简介 TCL国际电工（惠州）有限公司 综合布线项目部

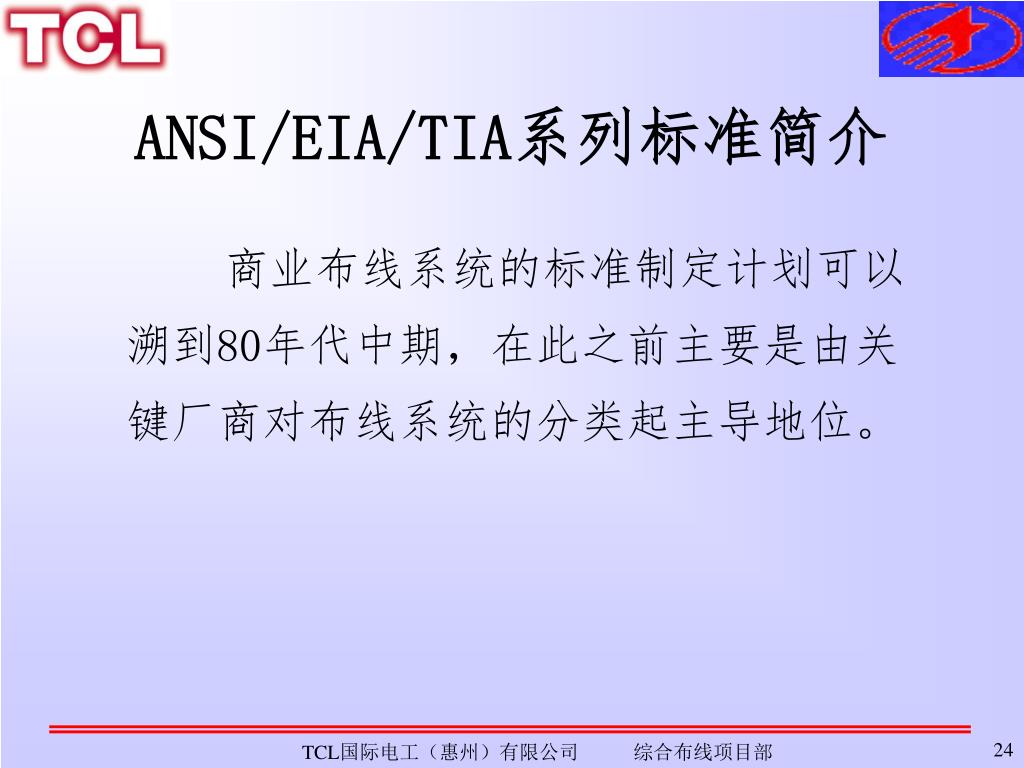

  24. ANSI/EIA/TIA系列标准简介 • 商业布线系统的标准制定计划可以溯到80年代中期，在此之前主要是由关键厂商对布线系统的分类起主导地位。 TCL国际电工（惠州）有限公司 综合布线项目部

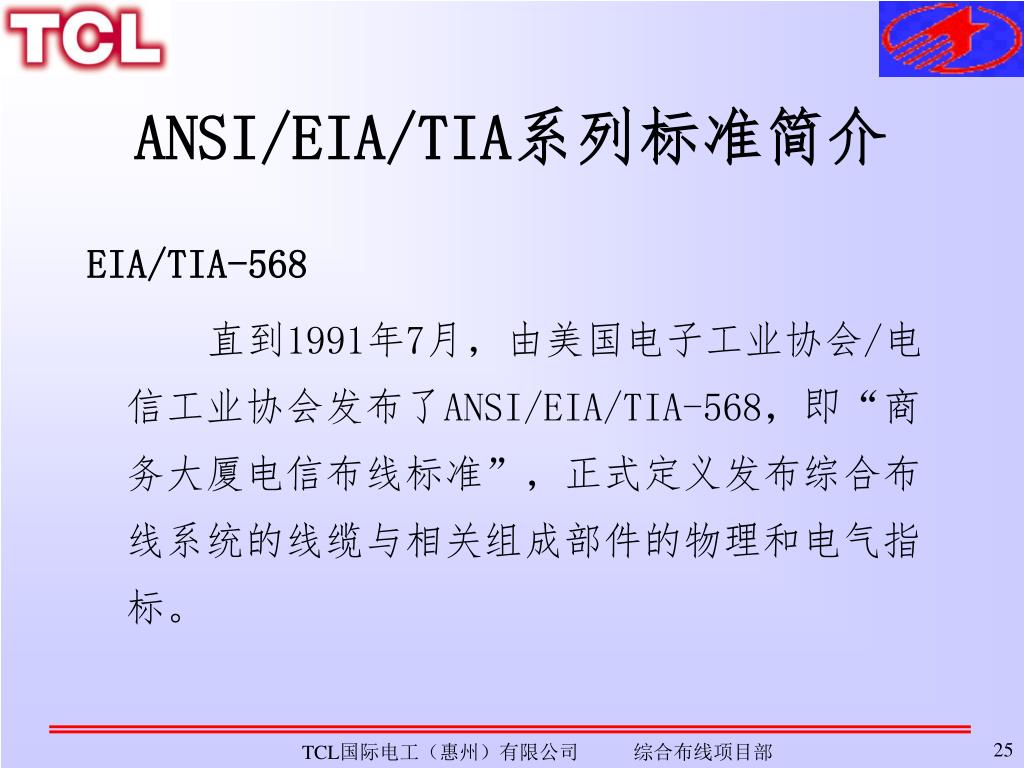

  25. ANSI/EIA/TIA系列标准简介 • EIA/TIA-568 • 直到1991年7月，由美国电子工业协会/电信工业协会发布了ANSI/EIA/TIA-568，即“商务大厦电信布线标准”，正式定义发布综合布线系统的线缆与相关组成部件的物理和电气指标。 TCL国际电工（惠州）有限公司 综合布线项目部

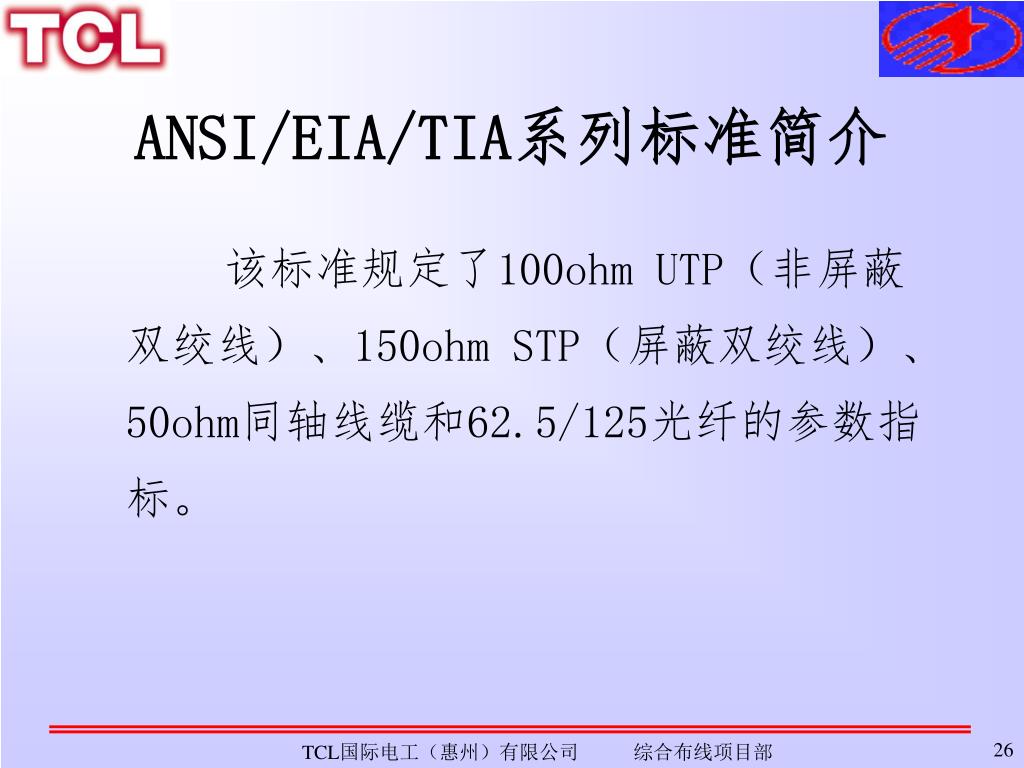

  26. ANSI/EIA/TIA系列标准简介 • 该标准规定了100ohm UTP（非屏蔽双绞线）、150ohm STP（屏蔽双绞线）、50ohm同轴线缆和62.5/125光纤的参数指标。 TCL国际电工（惠州）有限公司 综合布线项目部

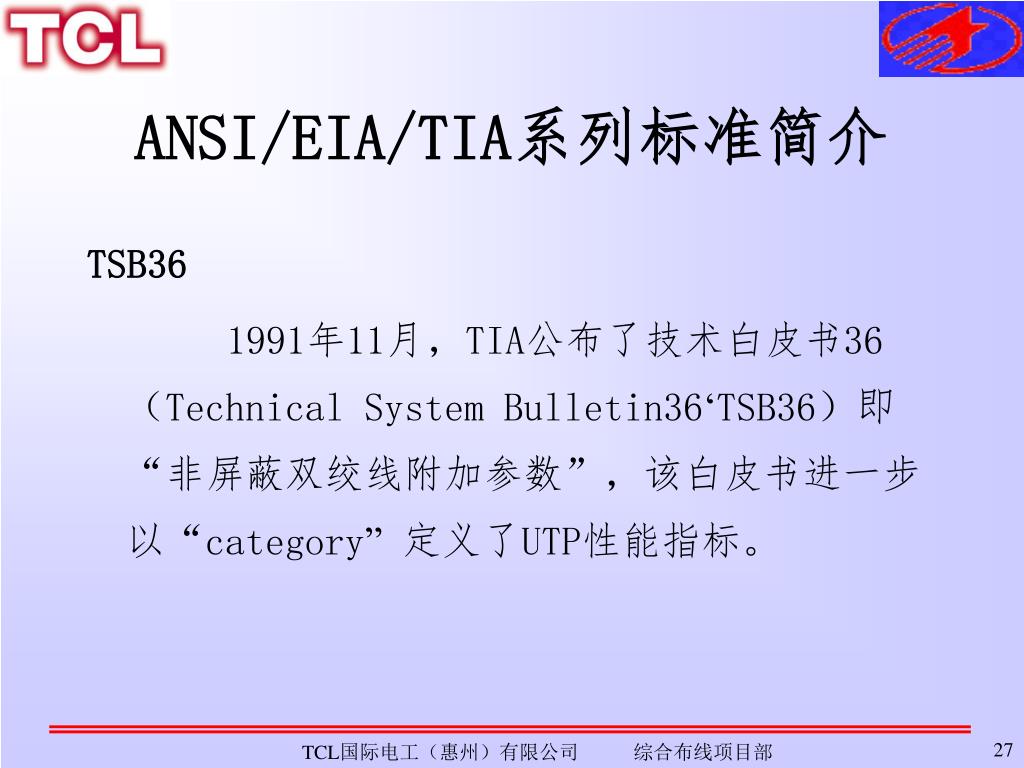

  27. ANSI/EIA/TIA系列标准简介 • TSB36 • 1991年11月，TIA公布了技术白皮书36（Technical System Bulletin36‘TSB36）即“非屏蔽双绞线附加参数”，该白皮书进一步以“category”定义了UTP性能指标。 TCL国际电工（惠州）有限公司 综合布线项目部

  28. ANSI/EIA/TIA系列标准简介 • TSB36包括1类至5类线的定义，并明确地列出了3类、4类、5类线的物理和电气参数指标。 TCL国际电工（惠州）有限公司 综合布线项目部

  29. ANSI/EIA/TIA系列标准简介 • TSB40 • 为了使布线连接硬件与线缆类别匹配，TIA发布了TSB40，即“非屏蔽双绞线连接硬件的附加传输参数”。TSB40将布线连接硬件分为3类、4类、5类，同时，由于安装过程也会影响到布线性能，TSB40还包含了布线具体操作规范。 TCL国际电工（惠州）有限公司 综合布线项目部

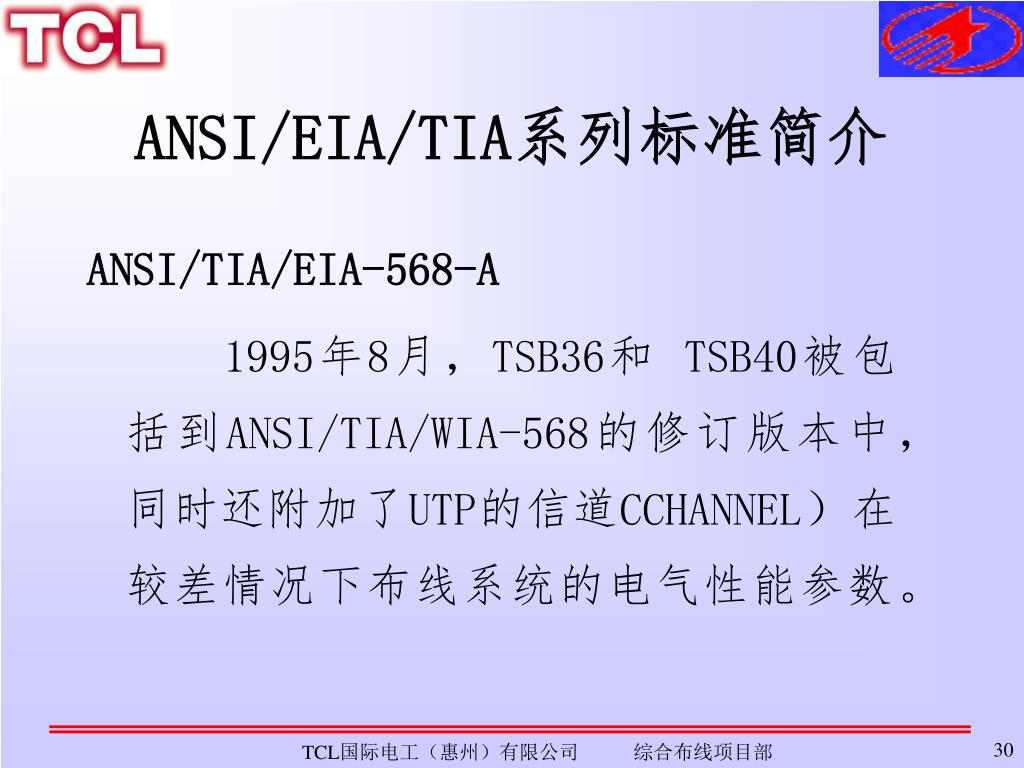

  30. ANSI/EIA/TIA系列标准简介 • ANSI/TIA/EIA-568-A • 1995年8月，TSB36和 TSB40被包括到ANSI/TIA/WIA-568的修订版本中，同时还附加了UTP的信道CCHANNEL）在较差情况下布线系统的电气性能参数。 TCL国际电工（惠州）有限公司 综合布线项目部

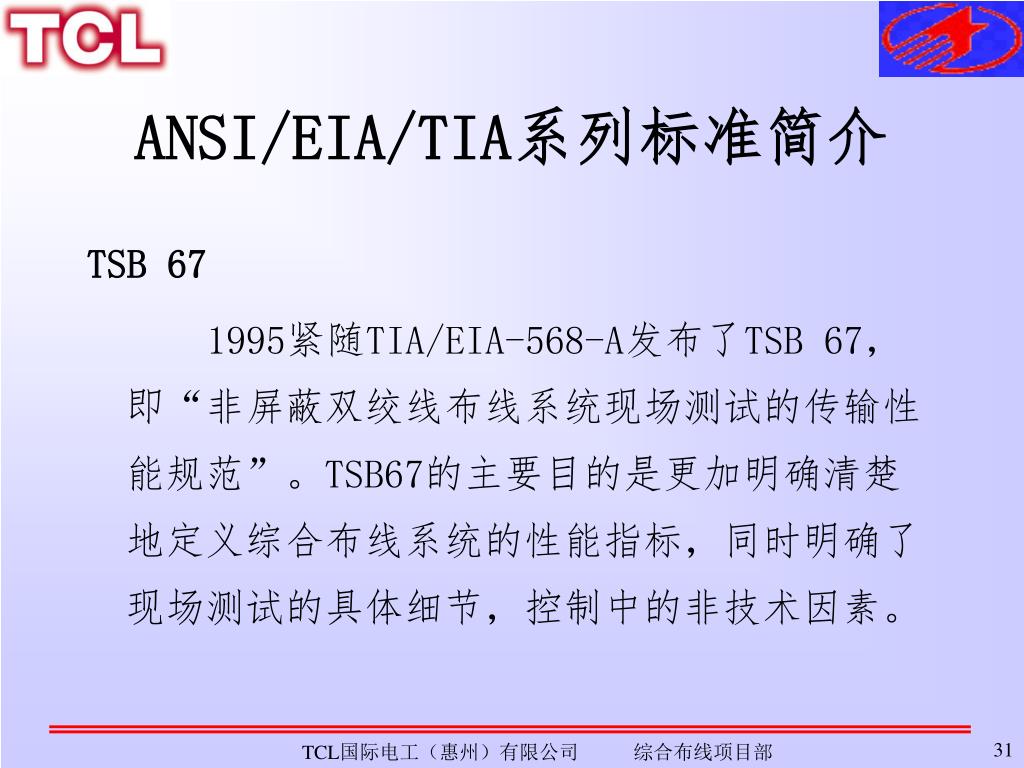

  31. ANSI/EIA/TIA系列标准简介 • TSB 67 • 1995紧随TIA/EIA-568-A发布了TSB 67，即“非屏蔽双绞线布线系统现场测试的传输性能规范”。TSB67的主要目的是更加明确清楚地定义综合布线系统的性能指标，同时明确了现场测试的具体细节，控制中的非技术因素。 TCL国际电工（惠州）有限公司 综合布线项目部

  32. ANSI/EIA/TIA系列标准简介 • ANSI/TIA/EIA-568-A-5：2000 • 增加了CAT 5e的相关内容 • ANSI/TIA/EIA-568-B • 6类布线系统 TCL国际电工（惠州）有限公司 综合布线项目部

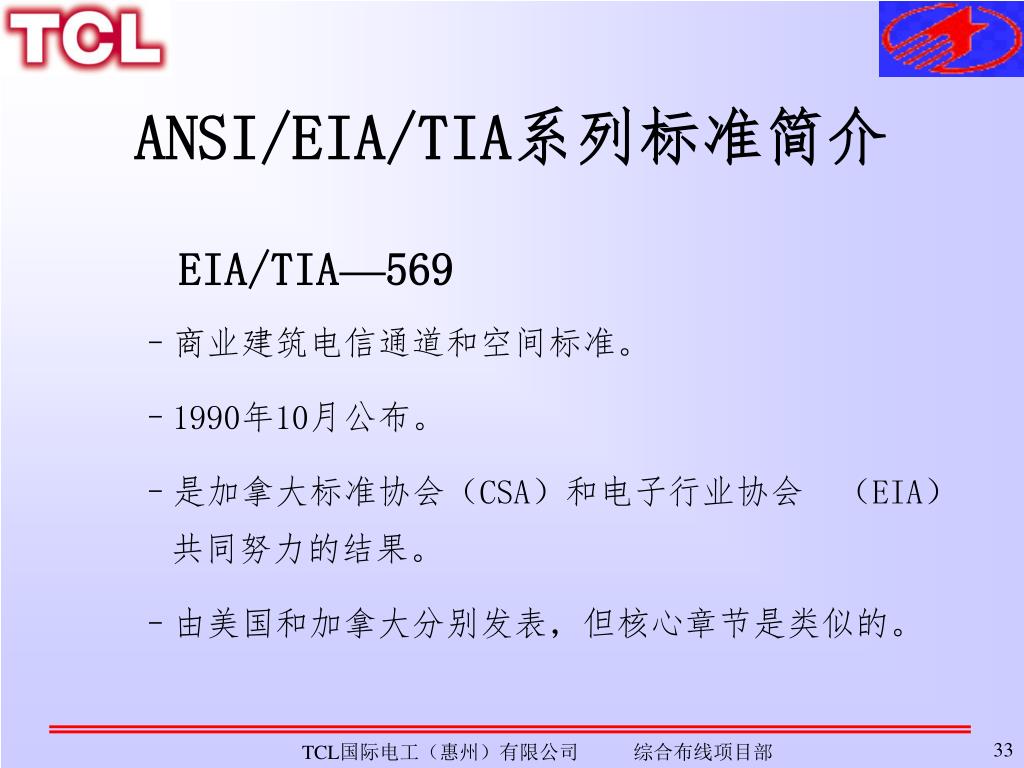

  33. ANSI/EIA/TIA系列标准简介 • EIA/TIA—569 • 商业建筑电信通道和空间标准。 • 1990年10月公布。 • 是加拿大标准协会（CSA）和电子行业协会 （EIA）共同努力的结果。 • 由美国和加拿大分别发表，但核心章节是类似的。 TCL国际电工（惠州）有限公司 综合布线项目部

  34. ANSI/EIA/TIA系列标准简介 • ‘569 的目的 • 使支持电信介质和设备的建筑物内部和建筑物之间设计和施工标准化。 • 尽可能地减少对厂商设备和介质的依赖性。 TCL国际电工（惠州）有限公司 综合布线项目部

  35. ANSI/EIA/TIA系列标准简介 • ‘569的关键组成部分 • 水平通道 • 干线通道 • 工作区 • 电信接线间 • 设备间 • 入户设施 TCL国际电工（惠州）有限公司 综合布线项目部

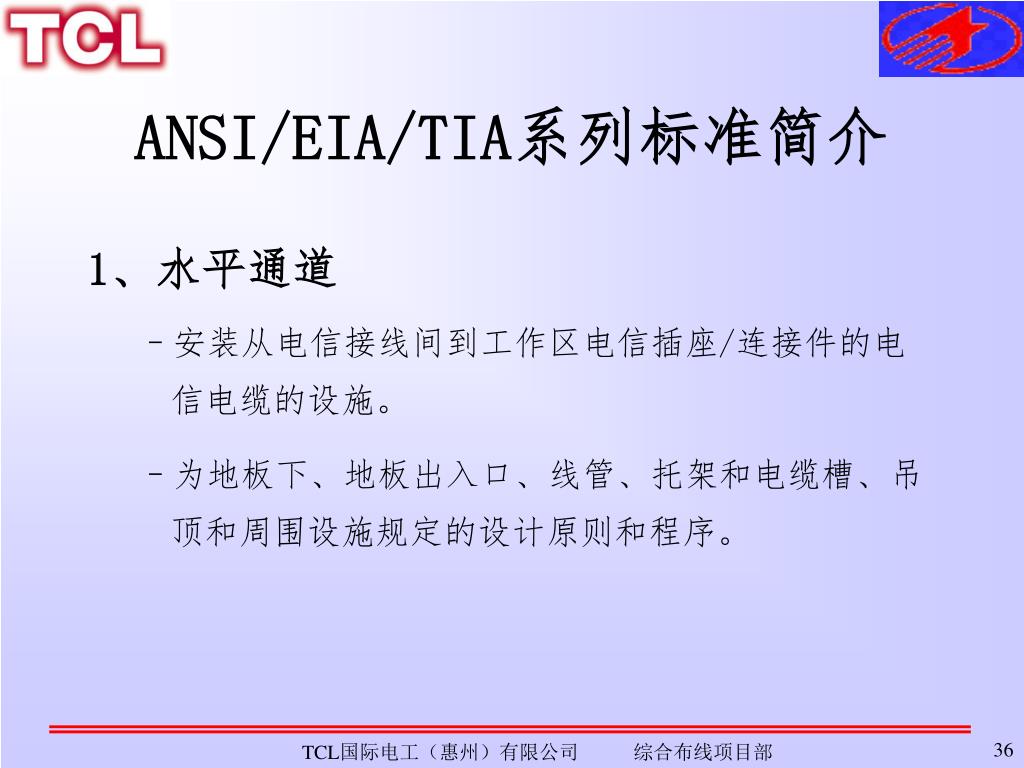

  36. ANSI/EIA/TIA系列标准简介 • 1、水平通道 • 安装从电信接线间到工作区电信插座/连接件的电信电缆的设施。 • 为地板下、地板出入口、线管、托架和电缆槽、吊顶和周围设施规定的设计原则和程序。 TCL国际电工（惠州）有限公司 综合布线项目部

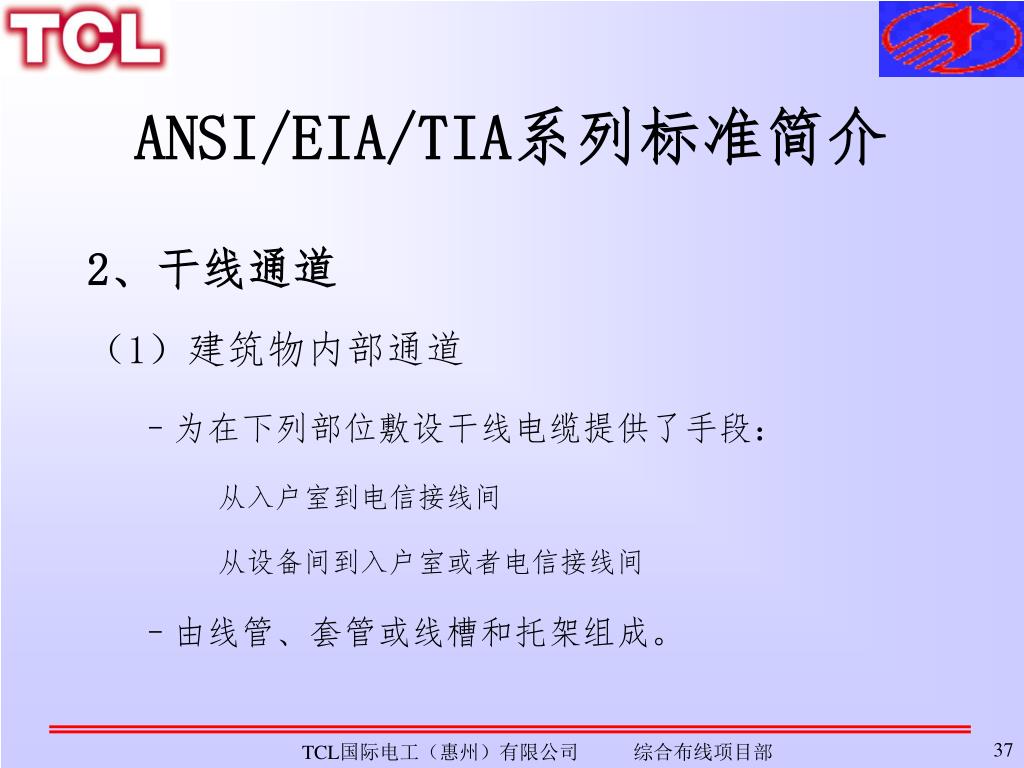

  37. ANSI/EIA/TIA系列标准简介 • 2、干线通道 • （1）建筑物内部通道 • 为在下列部位敷设干线电缆提供了手段： 从入户室到电信接线间 从设备间到入户室或者电信接线间 • 由线管、套管或线槽和托架组成。 TCL国际电工（惠州）有限公司 综合布线项目部

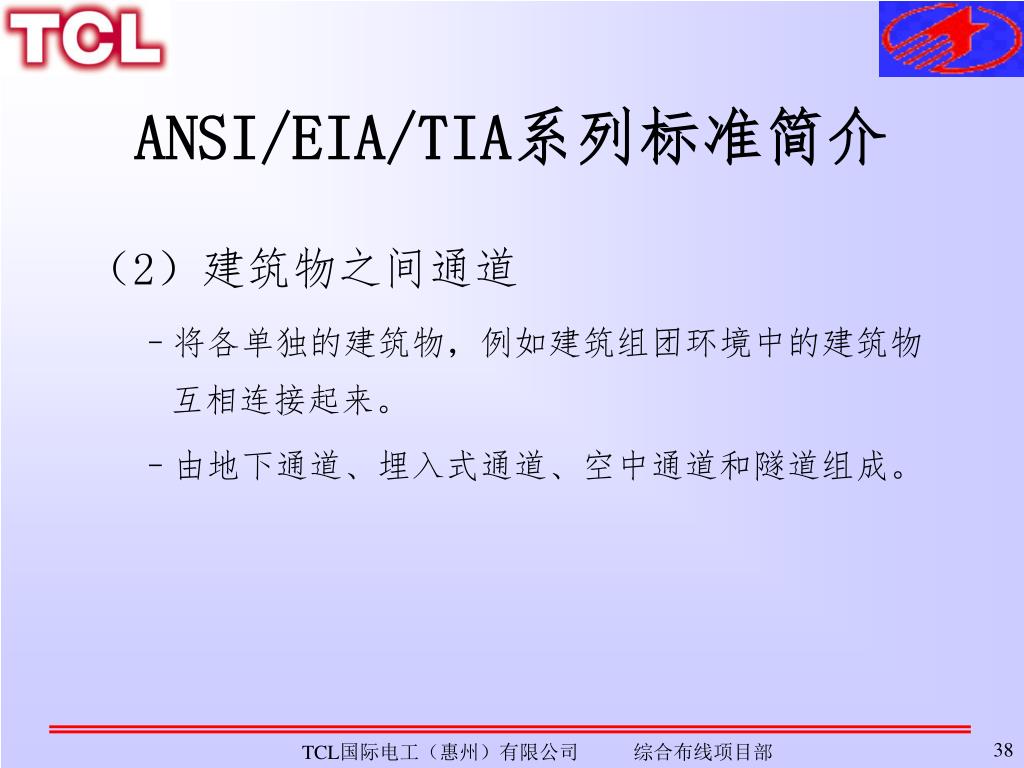

  38. ANSI/EIA/TIA系列标准简介 • （2）建筑物之间通道 • 将各单独的建筑物，例如建筑组团环境中的建筑物互相连接起来。 • 由地下通道、埋入式通道、空中通道和隧道组成。 TCL国际电工（惠州）有限公司 综合布线项目部

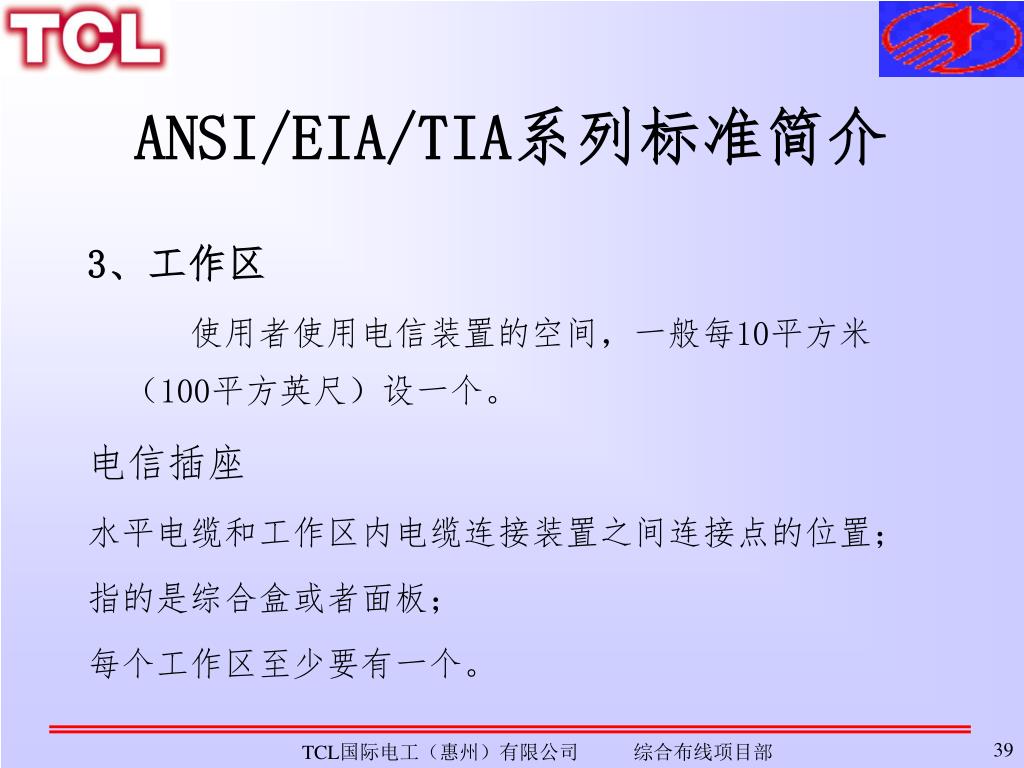

  39. ANSI/EIA/TIA系列标准简介 • 3、工作区 • 使用者使用电信装置的空间，一般每10平方米（100平方英尺）设一个。 • 电信插座 • 水平电缆和工作区内电缆连接装置之间连接点的位置； • 指的是综合盒或者面板； • 每个工作区至少要有一个。 TCL国际电工（惠州）有限公司 综合布线项目部

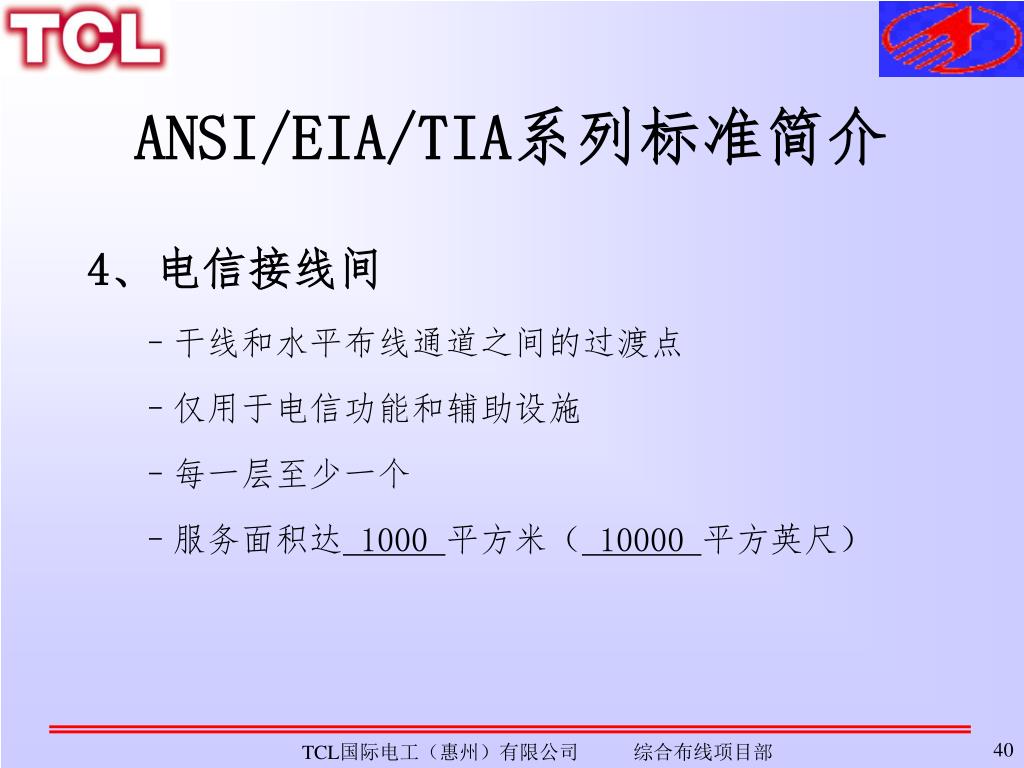

  40. ANSI/EIA/TIA系列标准简介 • 4、电信接线间 • 干线和水平布线通道之间的过渡点 • 仅用于电信功能和辅助设施 • 每一层至少一个 • 服务面积达1000 平方米（10000 平方英尺） TCL国际电工（惠州）有限公司 综合布线项目部

  41. ANSI/EIA/TIA系列标准简介 • 5、设备间 • 集中放置电信设备的地方 • 应当只存放同电信系统及其环境支持系统有直接关系的设备 TCL国际电工（惠州）有限公司 综合布线项目部

  42. ANSI/EIA/TIA系列标准简介 • 设备间尺寸的确定 • 满足对具体设备的已知要求 • 如果设备未知，则为每10平方米（100平方英尺）的工作站计划出0.07 平方米的设备间 • 设备间的最少面积应当是14平方米（150平方英尺） • 对提供的特殊用途建筑物有另外的原则 TCL国际电工（惠州）有限公司 综合布线项目部

  43. ANSI/EIA/TIA系列标准简介 • 6、入户设施 • 由电信设备入口组成，包括穿墙入户点，一直进入到专门的入户室或者留出的空间 • 可能包括连接建筑组团环境中其他建筑物的干线通道 • 对于墙和房间有具体的指南 TCL国际电工（惠州）有限公司 综合布线项目部

  44. ANSI/EIA/TIA系列标准简介 • 7、同电磁能源的隔离 • 开放的路由或者非金属通道同日光灯具的距离至少要120 mm（5 英寸）； • 同电源线的隔离另外还有其它指南。 TCL国际电工（惠州）有限公司 综合布线项目部

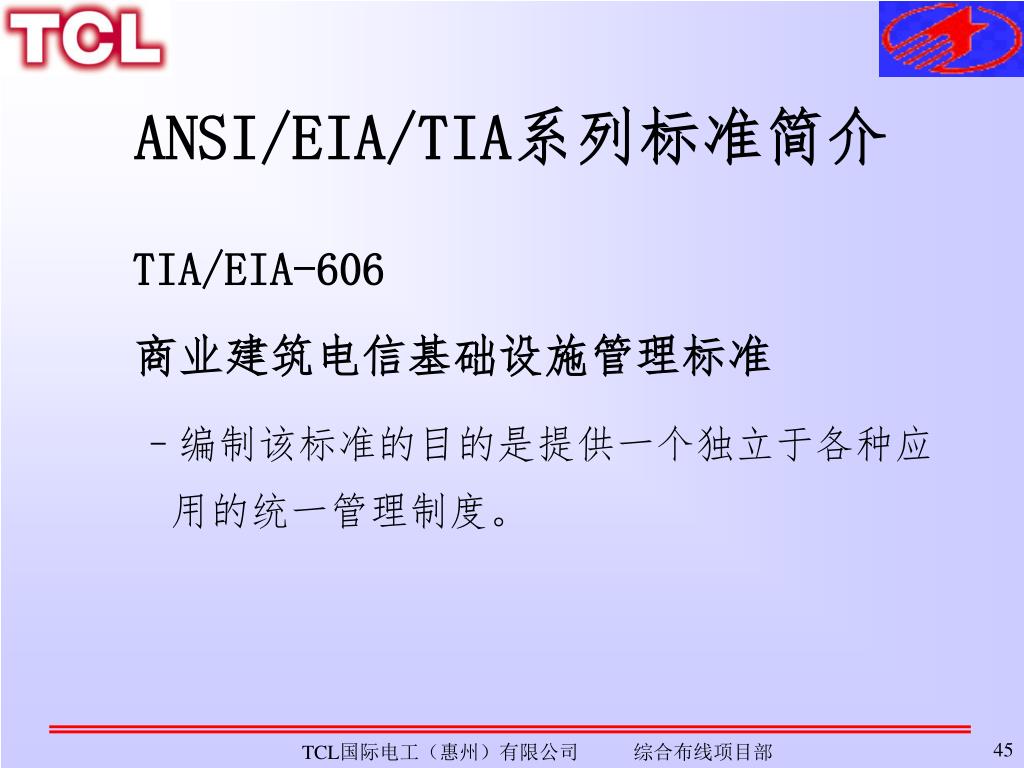

  45. ANSI/EIA/TIA系列标准简介 • TIA/EIA-606 • 商业建筑电信基础设施管理标准 • 编制该标准的目的是提供一个独立于各种应用的统一管理制度。 TCL国际电工（惠州）有限公司 综合布线项目部

  46. ANSI/EIA/TIA系列标准简介 • （1）管理区 • 接线端 • 电信介质 • 通道 • 空间 • 屏蔽接地和接地 TCL国际电工（惠州）有限公司 综合布线项目部

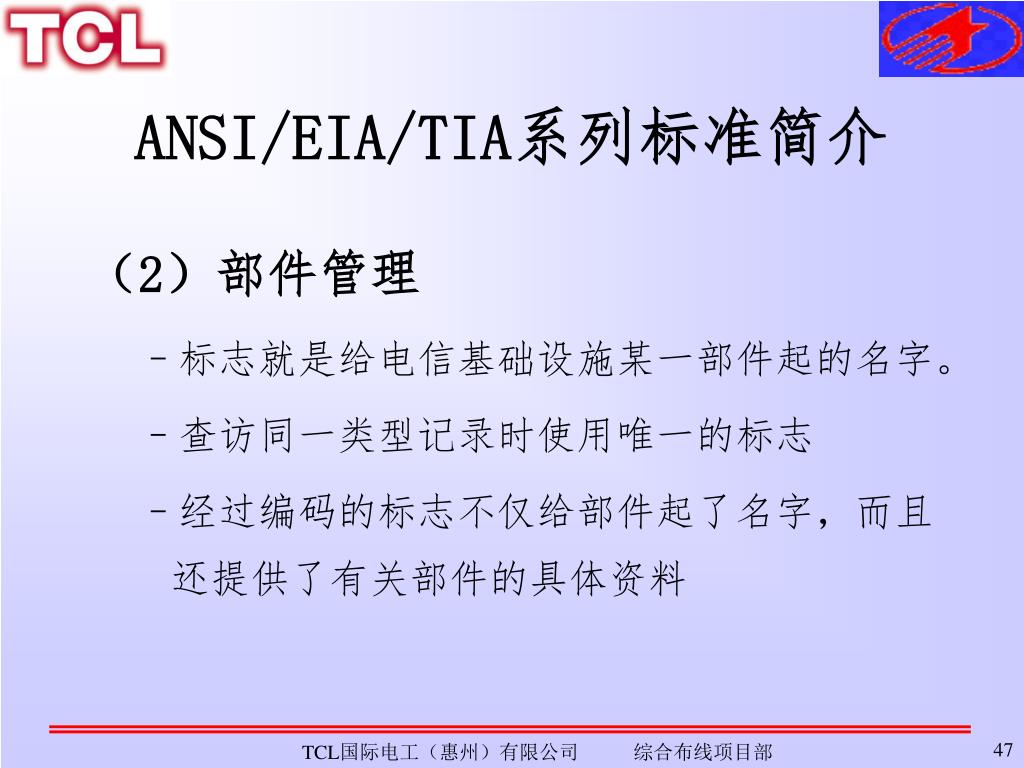

  47. ANSI/EIA/TIA系列标准简介 • （2）部件管理 • 标志就是给电信基础设施某一部件起的名字。 • 查访同一类型记录时使用唯一的标志 • 经过编码的标志不仅给部件起了名字，而且还提供了有关部件的具体资料 TCL国际电工（惠州）有限公司 综合布线项目部

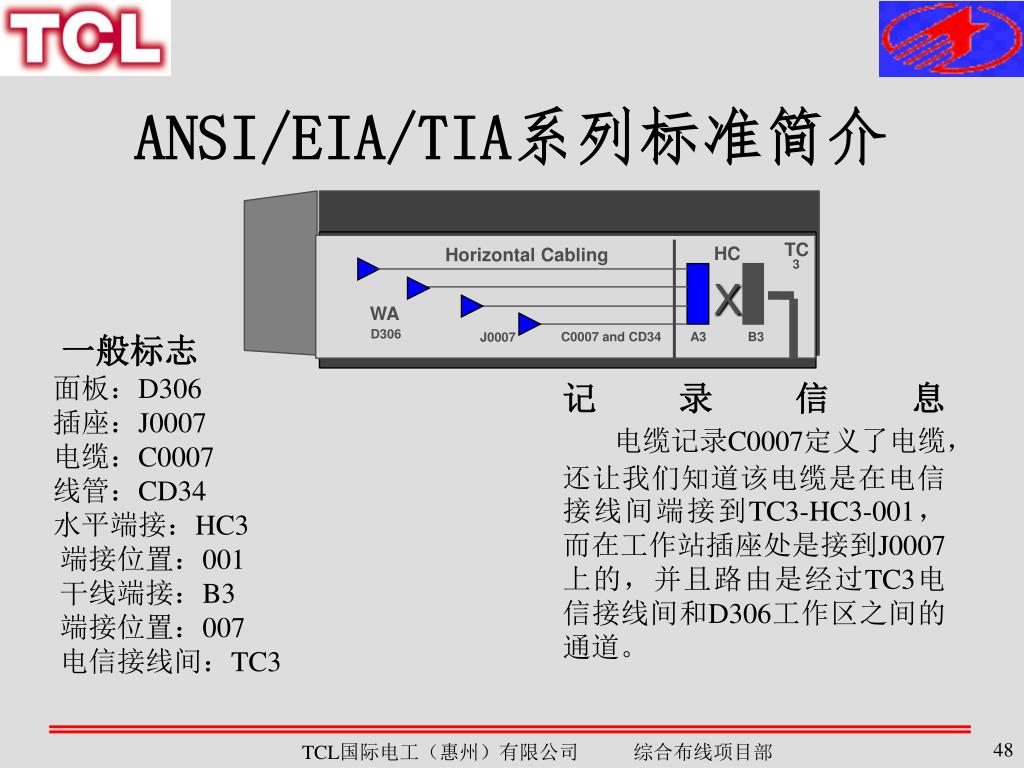

  48. ANSI/EIA/TIA系列标准简介 TC HC Horizontal Cabling 3 X WA D306 C0007 and CD34 A3 B3 一般标志 面板：D306 插座：J0007 电缆：C0007 线管：CD34 水平端接：HC3 端接位置：001 干线端接：B3 端接位置：007 电信接线间：TC3 J0007 记录信息电缆记录C0007定义了电缆，还让我们知道该电缆是在电信接线间端接到TC3-HC3-001，而在工作站插座处是接到J0007上的，并且路由是经过TC3电信接线间和D306工作区之间的通道。 TCL国际电工（惠州）有限公司 综合布线项目部

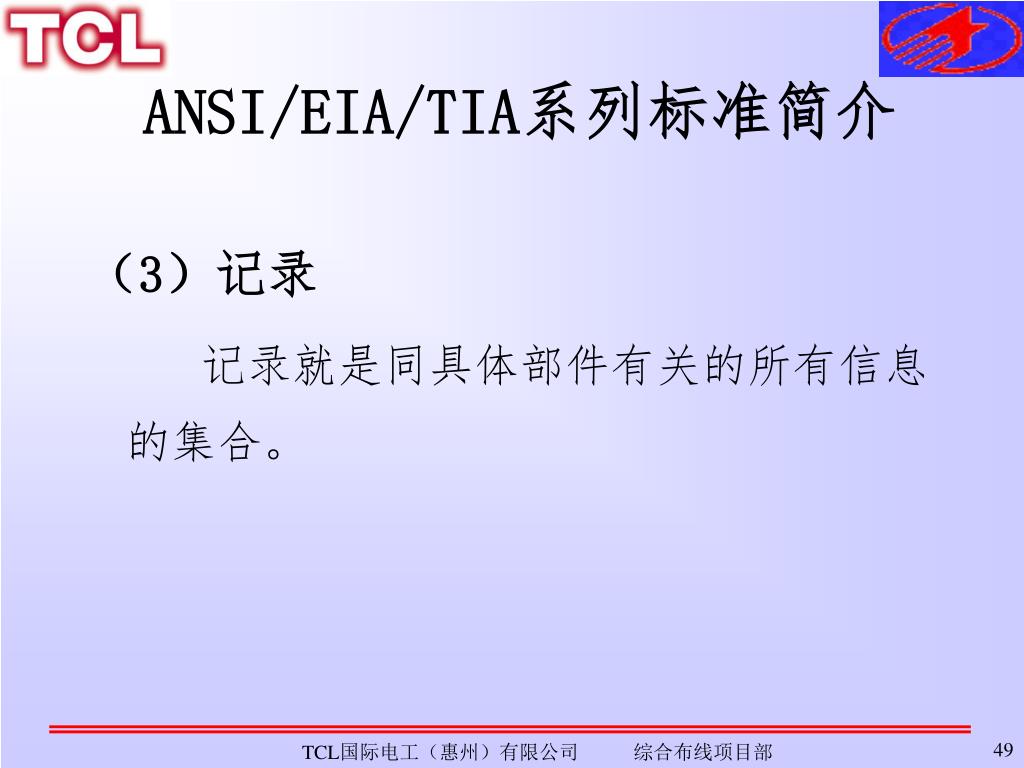

  49. ANSI/EIA/TIA系列标准简介 • （3）记录 • 记录就是同具体部件有关的所有信息的集合。 TCL国际电工（惠州）有限公司 综合布线项目部

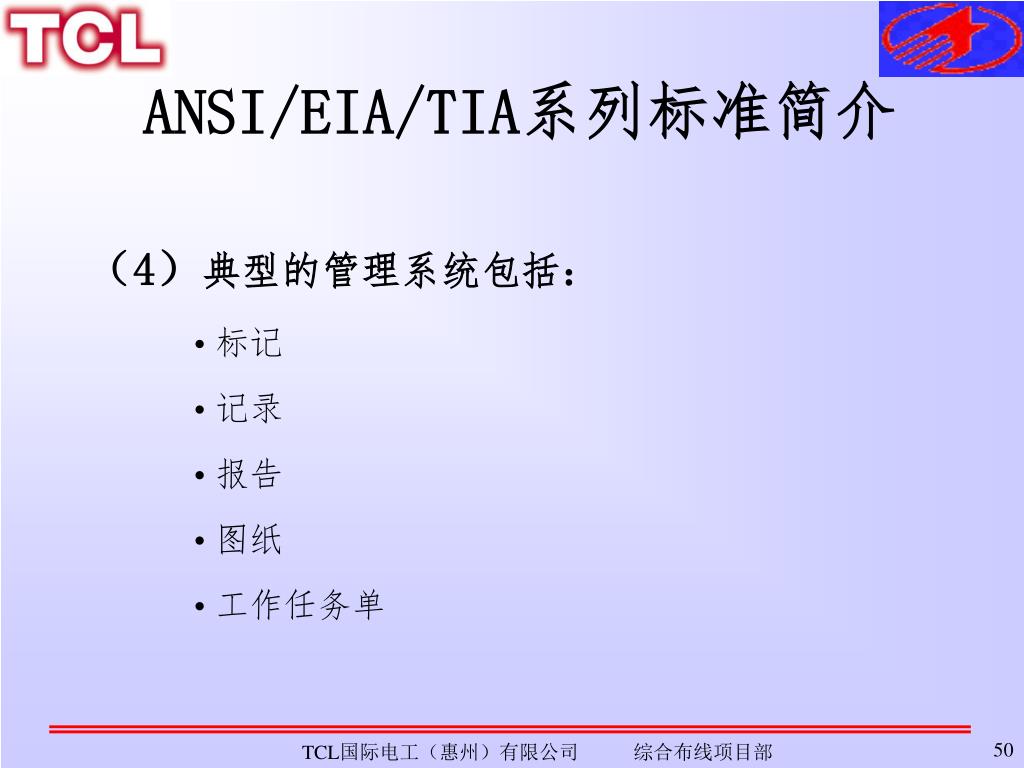

  50. ANSI/EIA/TIA系列标准简介 • （4）典型的管理系统包括： • 标记 • 记录 • 报告 • 图纸 • 工作任务单 TCL国际电工（惠州）有限公司 综合布线项目部
