  1. www.leosjuranek.cz/cit CITPaměti Díl X

  2. Číslicová technika Téma: Čítače Předmět: CIT Ročník:2 Autor: Juránek Leoš Ing. Škola:SŠE Frenštát p.R. Verze: 3.2009

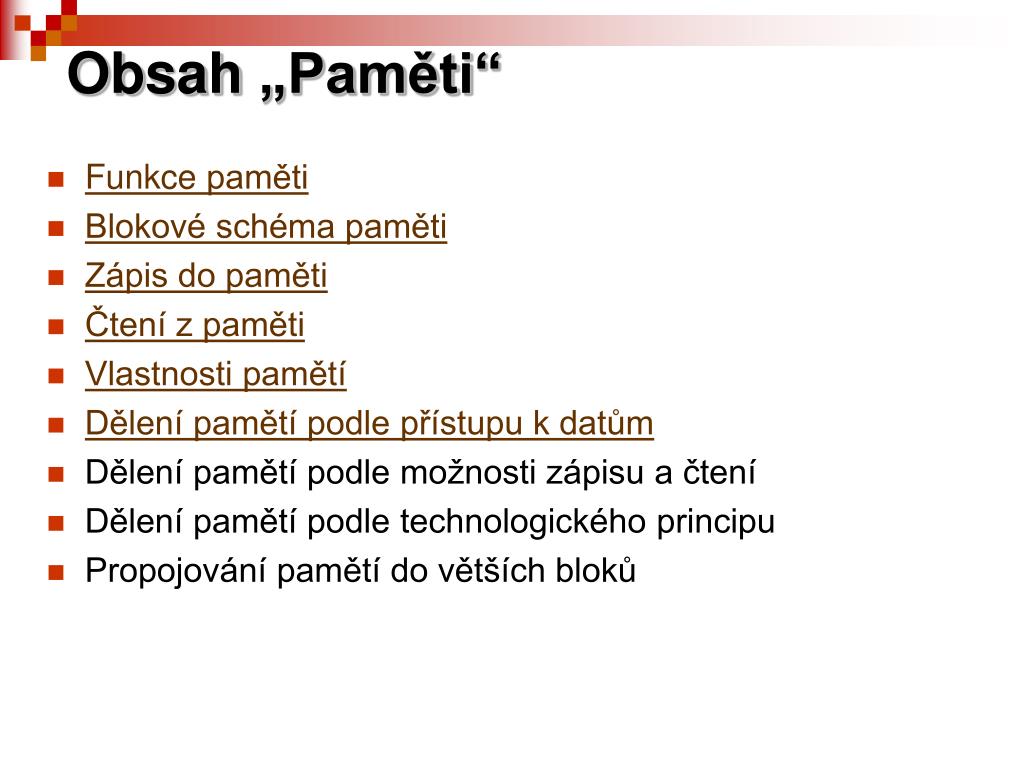

  3. Obsah „Paměti“ • Funkce paměti • Blokové schéma paměti • Zápis do paměti • Čtení z paměti • Vlastnosti pamětí • Dělení pamětí podle přístupu k datům • Dělení pamětí podle možnosti zápisu a čtení • Dělení pamětí podle technologického principu • Propojování pamětí do větších bloků

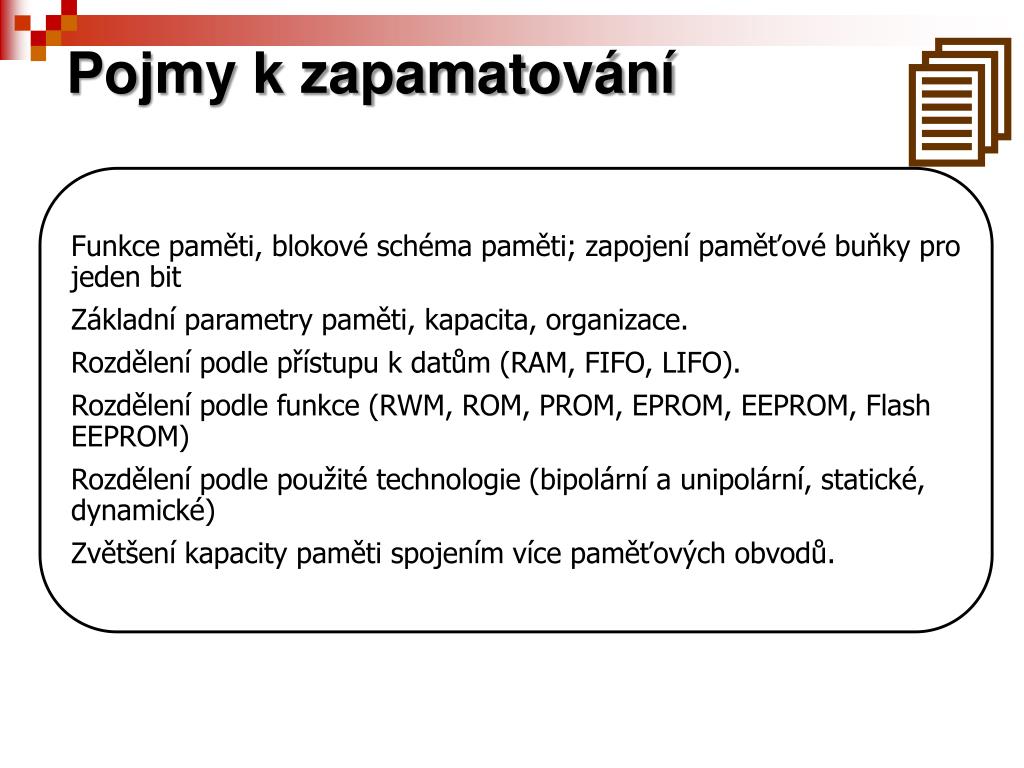

  4. Pojmy k zapamatování

  5. Nová kapitola Paměti Next: Funkce paměti 5

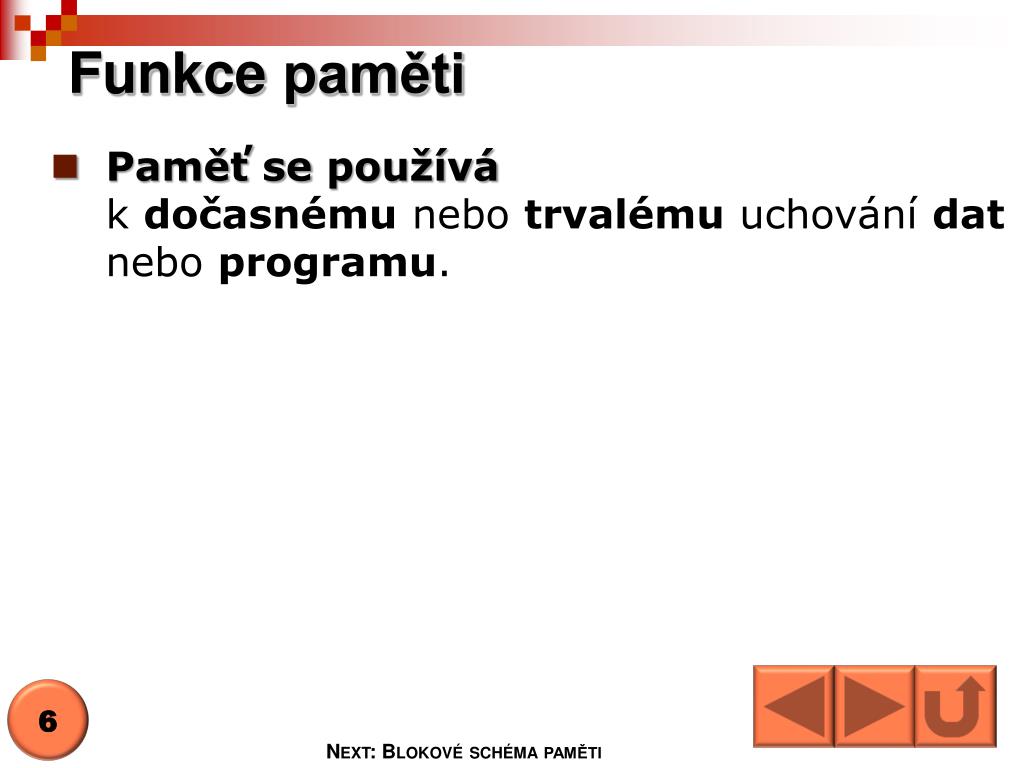

  6. Funkce paměti • Paměť se používá • k dočasnému nebo trvalému uchování dat nebo programu. 6 Next: Blokové schéma paměti

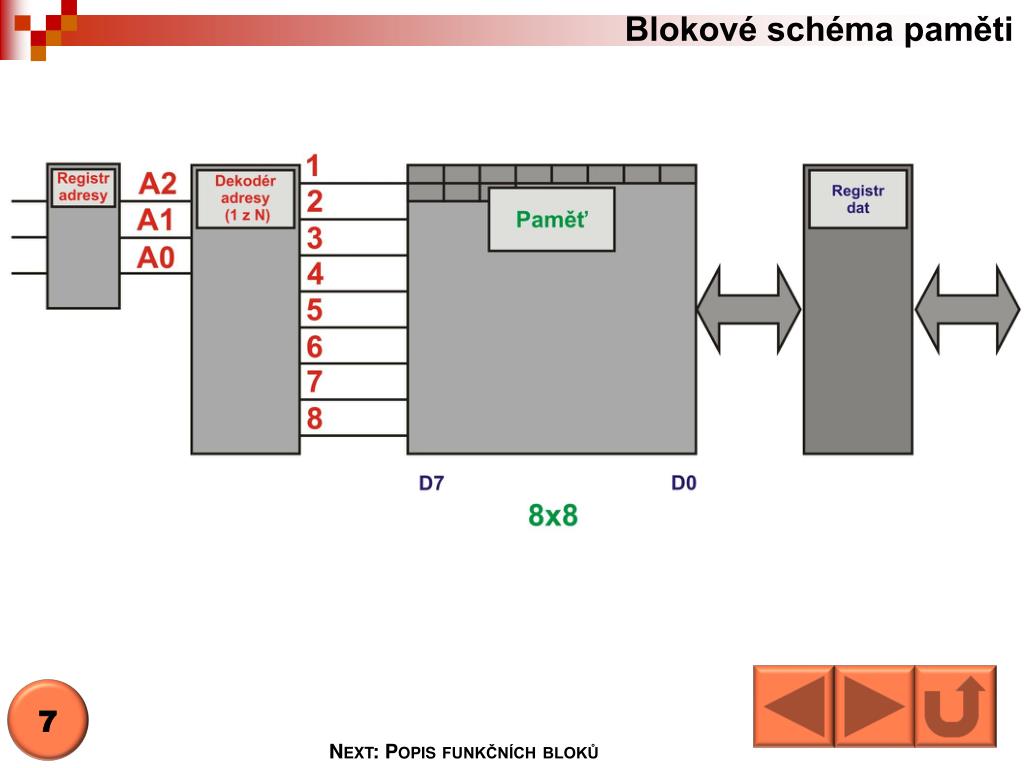

  7. Blokové schéma paměti 7 Next: Popis funkčních bloků

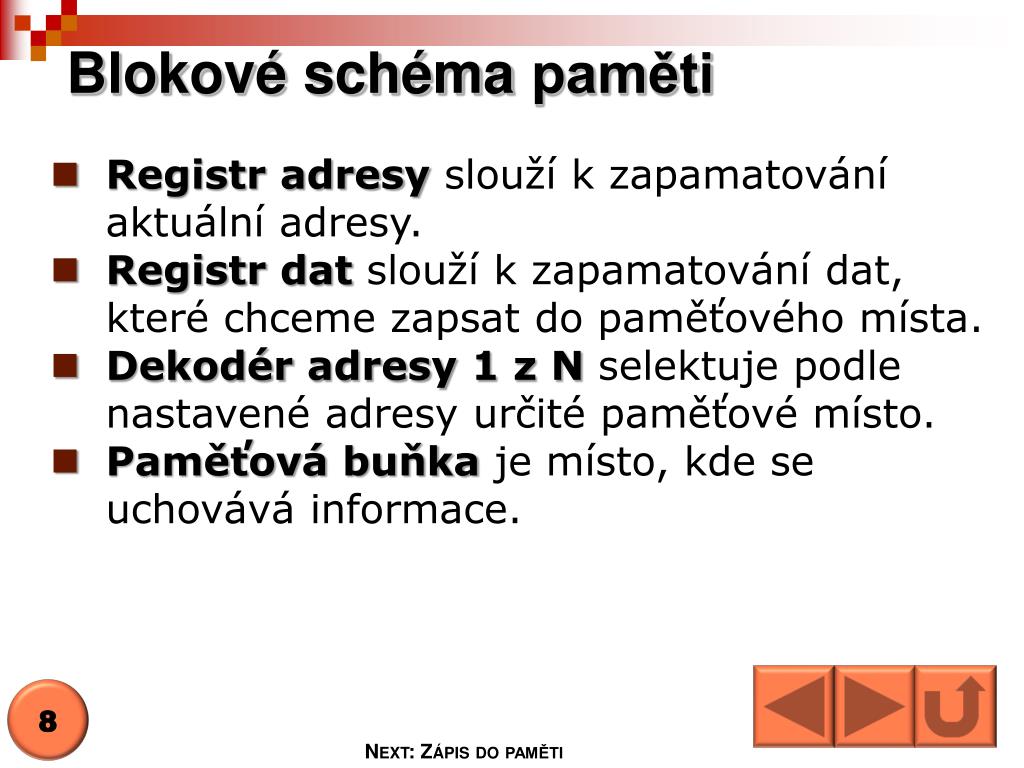

  8. Blokové schéma paměti • Registr adresy slouží k zapamatování aktuální adresy. • Registr datslouží k zapamatování dat, které chceme zapsat do paměťového místa. • Dekodér adresy 1 z N selektuje podle nastavené adresy určité paměťové místo. • Paměťová buňka je místo, kde se uchovává informace. 8 Next: Zápis do paměti

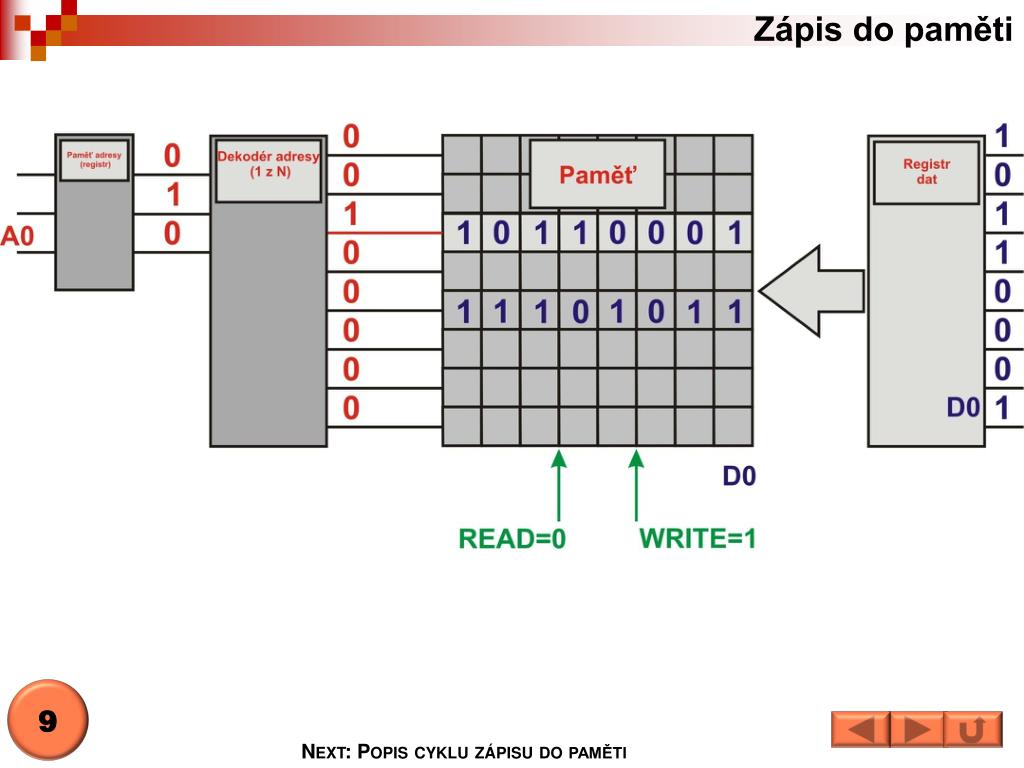

  9. Zápis do paměti 9 Next: Popis cyklu zápisu do paměti

  10. Cyklus zápisu do paměti • Na adresovém vstupu nastavíme adresu paměťového místa. • Adresa se zapíše do adresového registru. Nesmí se změnit během celého cyklu zápisu. • Na datovém vstupu nastavíme data, které chceme uložit do paměti. • Dekodér 1 z N aktivuje konkrétní paměťové místo podle nastavené adresy. • Je-li aktivní vstup zápisu, dojde k přepsání informace z datového registru do paměťového místa. 10 Next: Čtení z paměti

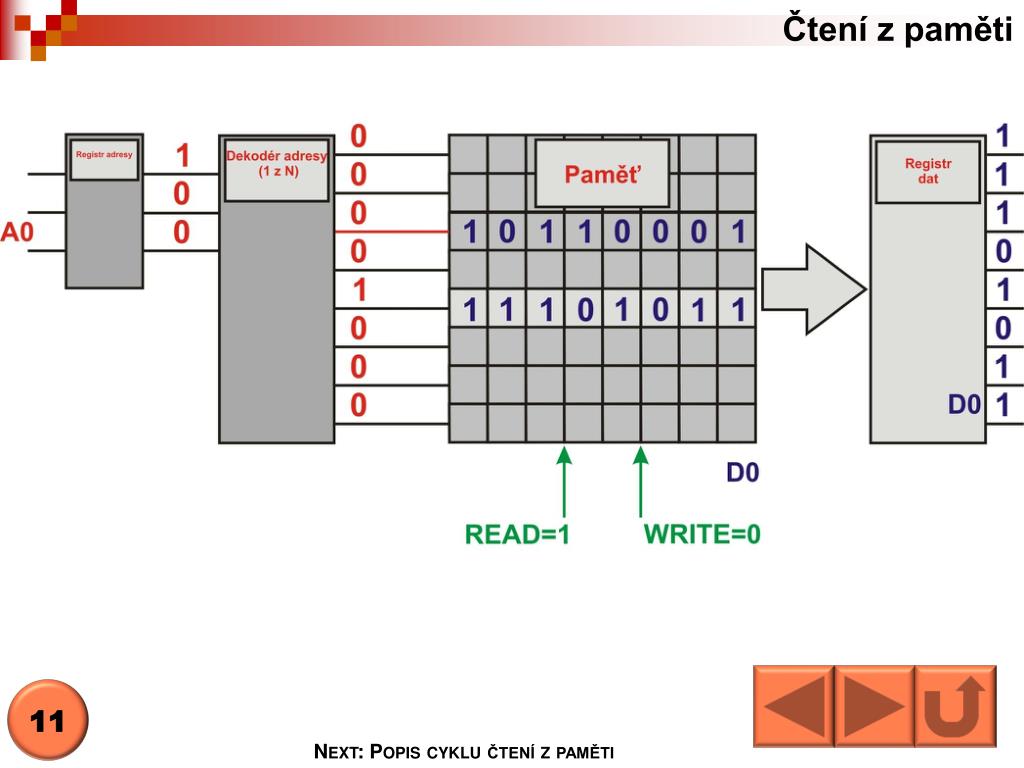

  11. Čtení z paměti 11 Next: Popis cyklu čtení z paměti

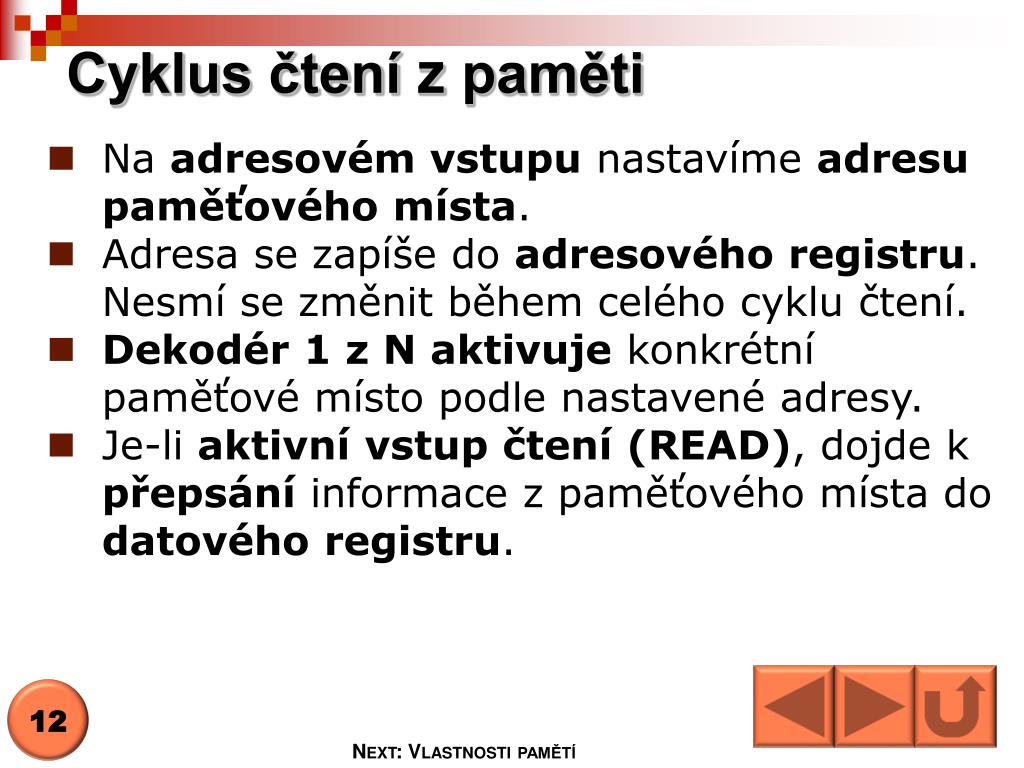

  12. Cyklus čtení z paměti • Na adresovém vstupu nastavíme adresu paměťového místa. • Adresa se zapíše do adresového registru. Nesmí se změnit během celého cyklu čtení. • Dekodér 1 z N aktivuje konkrétní paměťové místo podle nastavené adresy. • Je-li aktivní vstup čtení (READ), dojde k přepsání informace z paměťového místa do datového registru. 12 Next: Vlastnosti pamětí

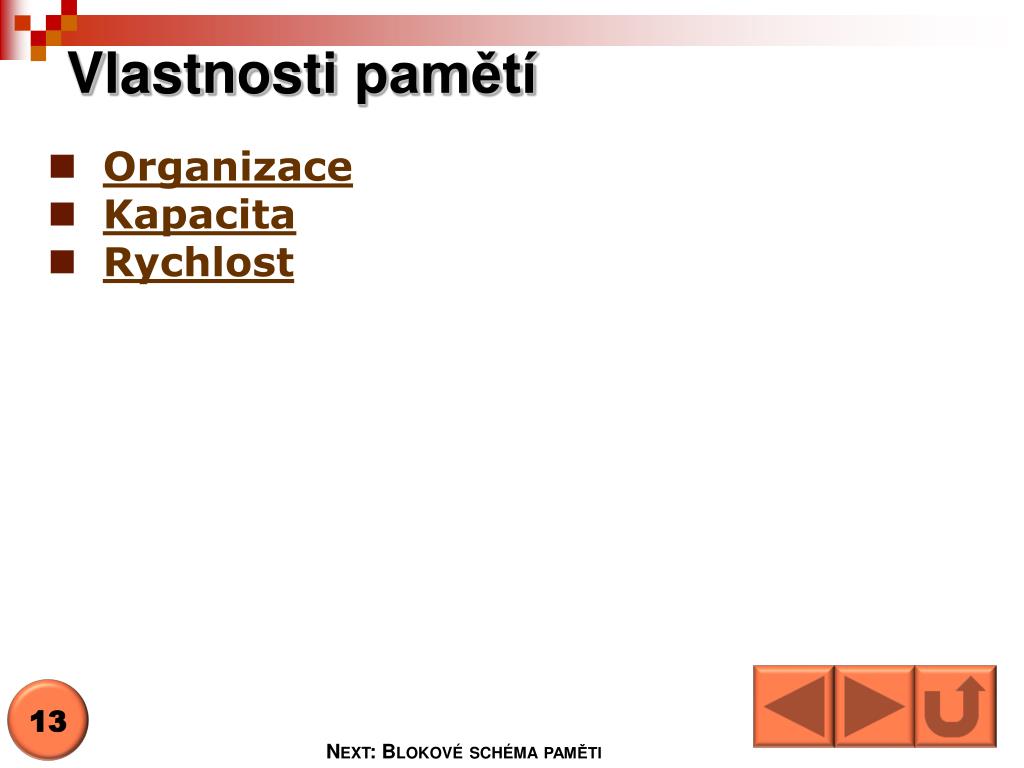

  13. Vlastnosti pamětí • Organizace • Kapacita • Rychlost 13 Next: Blokové schéma paměti

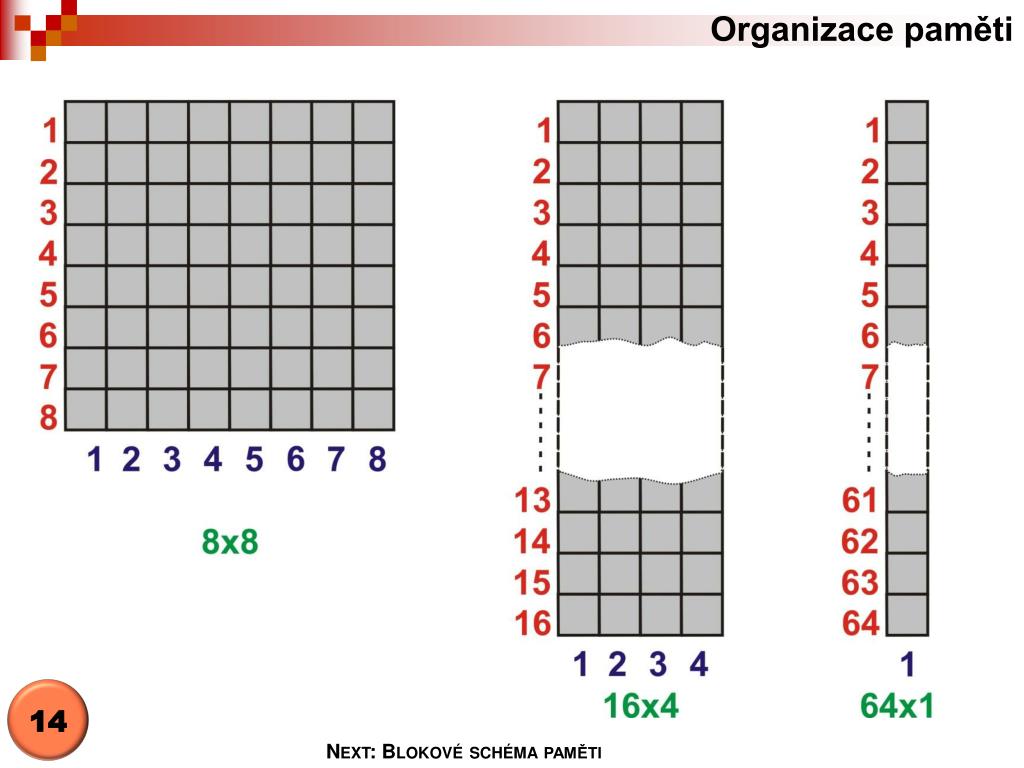

  14. Organizace paměti 14 Next: Blokové schéma paměti

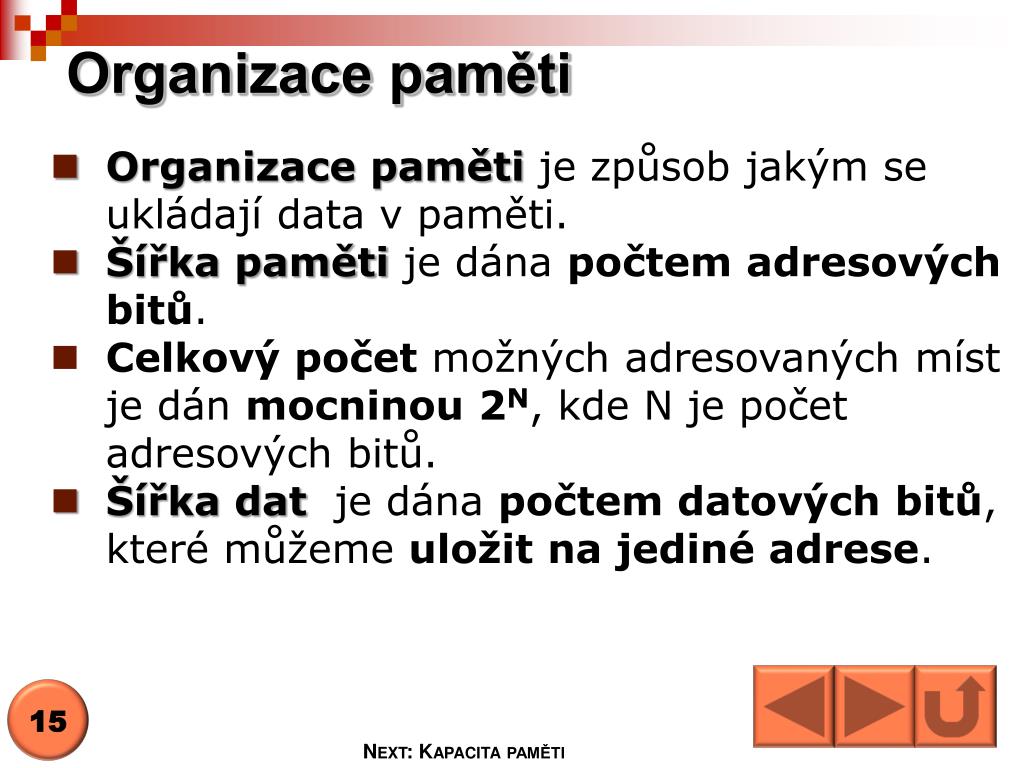

  15. Organizace paměti • Organizace paměti je způsob jakým se ukládají data v paměti. • Šířka pamětije dána počtem adresových bitů. • Celkový počet možných adresovaných míst je dán mocninou 2N, kde N je počet adresových bitů. • Šířka dat je dána počtem datových bitů, které můžeme uložit na jediné adrese. 15 Next: Kapacitapaměti

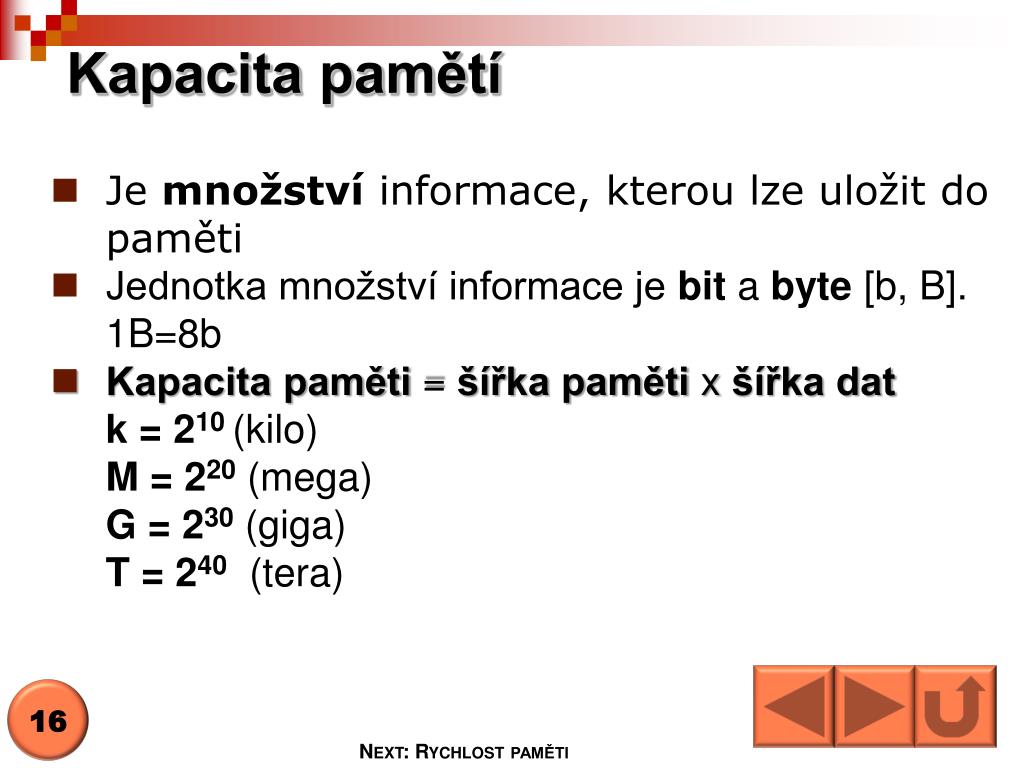

  16. Kapacita pamětí • Je množství informace, kterou lze uložit do paměti • Jednotka množství informace je bit a byte[b,B]. 1B=8b • Kapacita paměti = šířka paměti x šířka dat • k = 210 (kilo) • M = 220(mega) • G = 230(giga) • T = 240(tera) 16 Next: Rychlost paměti

  17. Rychlost pamětí • Je čas, který uplyne od změny na vstupu čtení nebo zápisu do vybavení dat na datovém výstupu. • čas čtení • čas zápisu 17 Next: Blokové schéma paměti

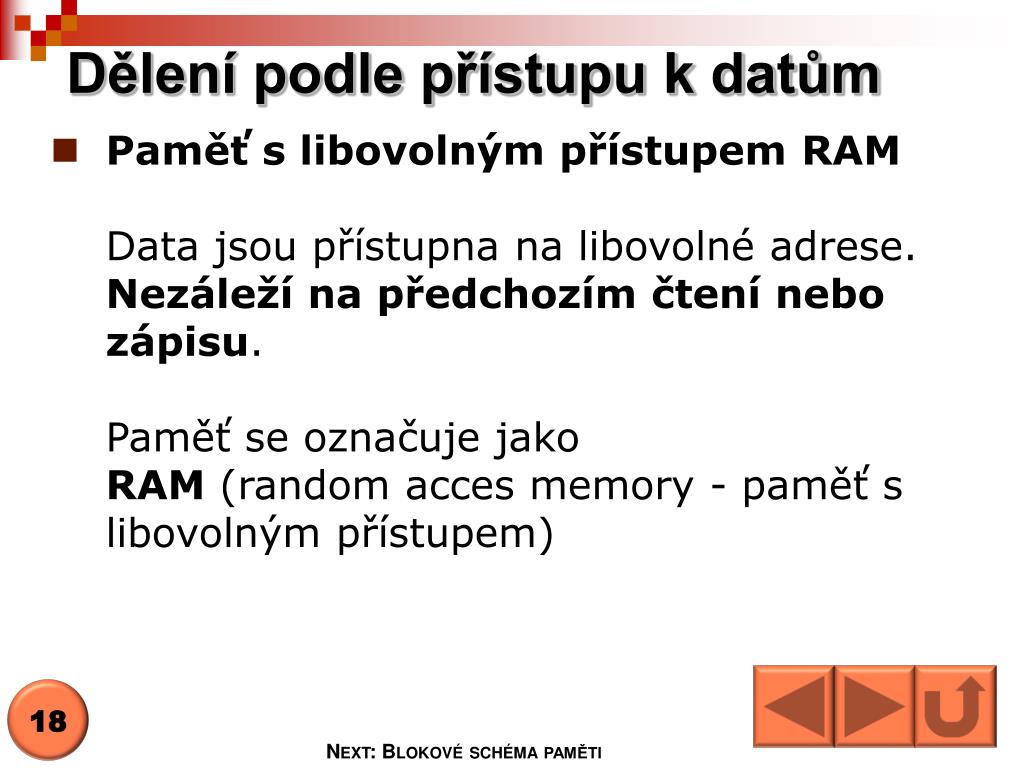

  18. Dělení podle přístupu k datům • Paměť s libovolným přístupem RAM • Data jsou přístupna na libovolné adrese. Nezáleží na předchozím čtení nebo zápisu. • Paměť se označuje jako • RAM (randomaccesmemory - paměť s libovolným přístupem) 18 Next: Blokové schéma paměti

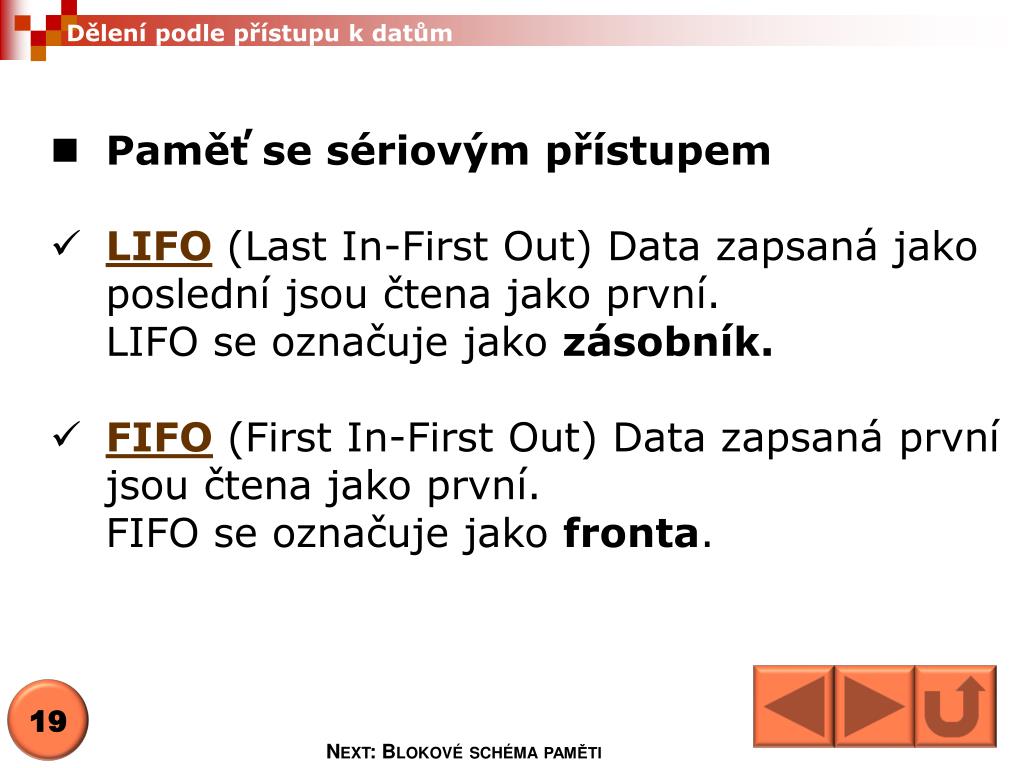

  19. Dělení podle přístupu k datům • Paměť se sériovým přístupem • LIFO (Last In-FirstOut) Data zapsaná jako poslední jsou čtena jako první. • LIFO se označuje jako zásobník. • FIFO (First In-FirstOut) Data zapsaná první jsou čtena jako první. • FIFO se označuje jako fronta. 19 Next: Blokové schéma paměti

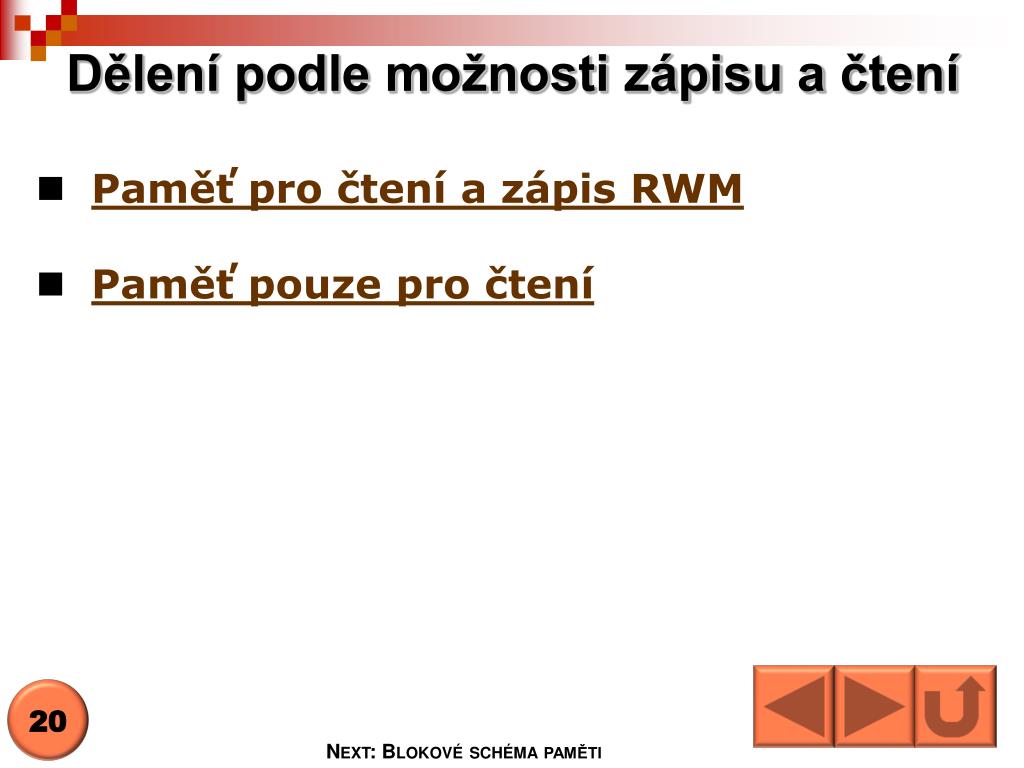

  20. Dělení podle možnosti zápisu a čtení • Paměť pro čtení a zápis RWM • Paměť pouze pro čtení 20 Next: Blokové schéma paměti

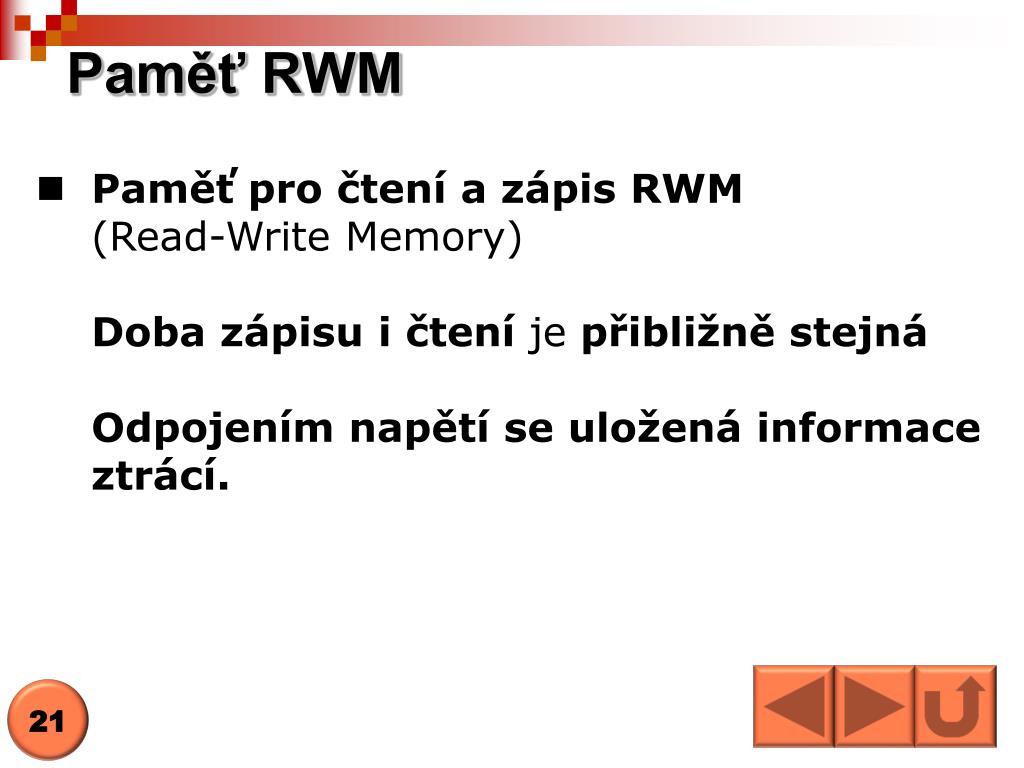

  21. Paměť RWM • Paměť pro čtení a zápis RWM • (Read-WriteMemory) • Doba zápisu i čtení je přibližně stejná • Odpojením napětí se uložená informace ztrácí. 21

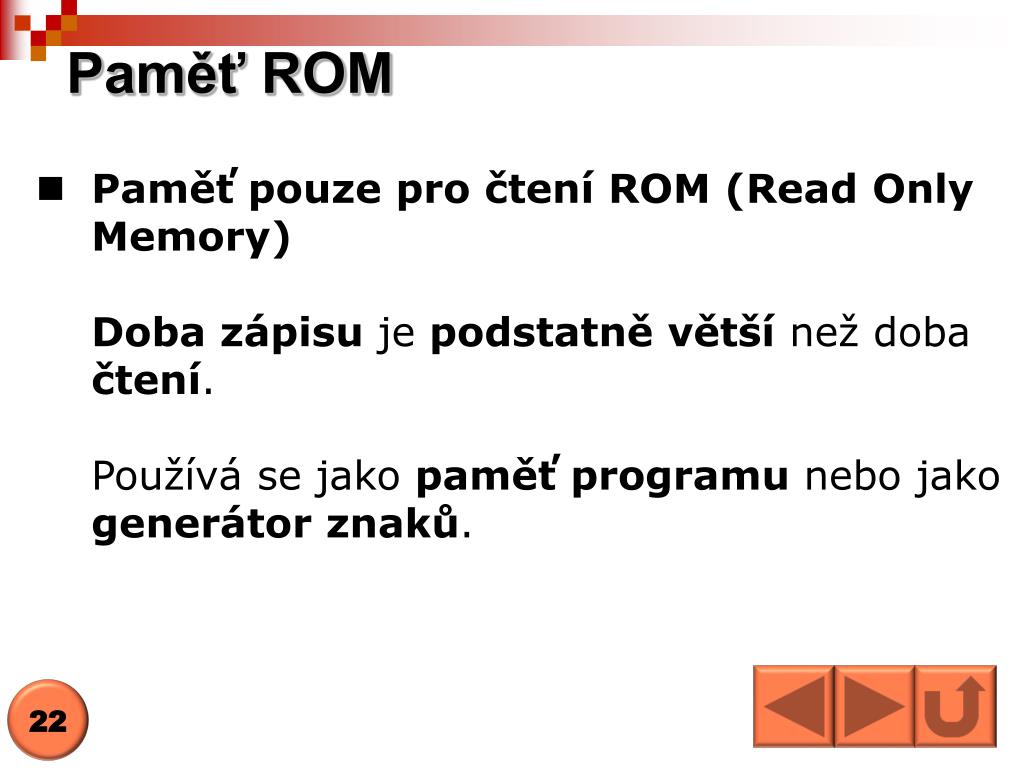

  22. Paměť ROM • Paměť pouze pro čtení ROM (Read OnlyMemory) • Doba zápisu je podstatně větší než doba čtení. • Používá se jako paměť programu nebo jako generátor znaků. 22

  23. Dělení pamětí ROM způsobu programování • ROM programovatelné maskou ve výrobě • PROM programovatelné jednorázově.(přepalují se tavné spojky ve struktuře paměti) • EPROM elektricky programovatelné opakovatelně (mažou se UV zářením) • EEPROM elektricky programovatelné opakovatelně (mažou se elektrickým signálem) 23

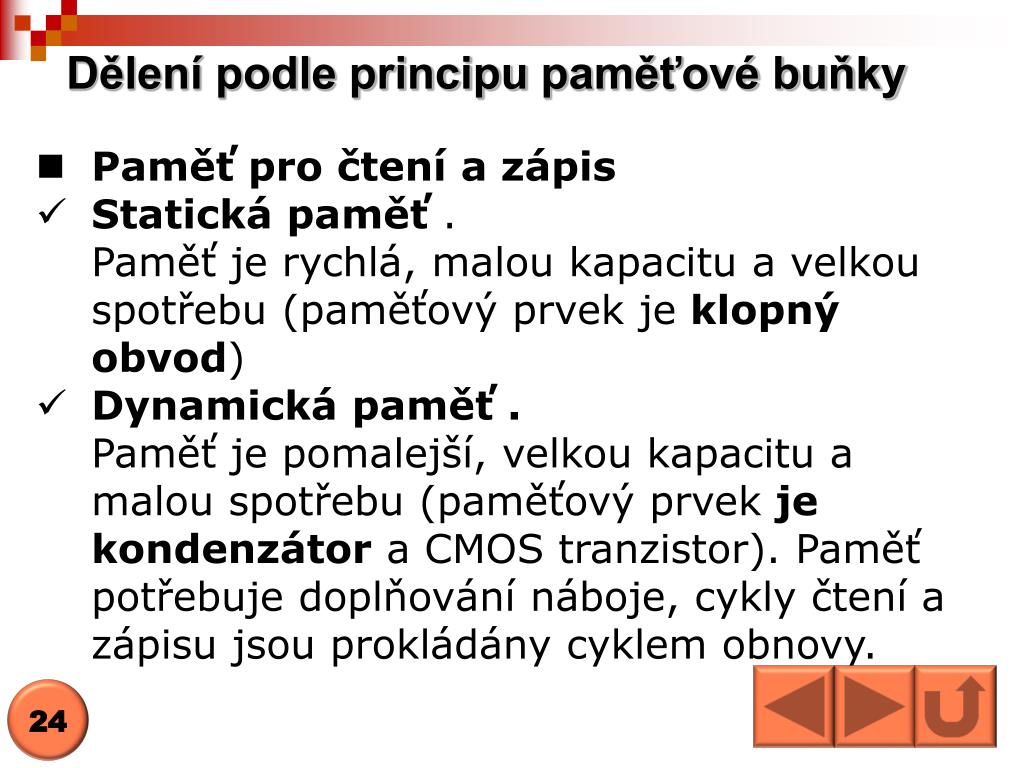

  24. Dělení podle principu paměťové buňky • Paměť pro čtení a zápis • Statická paměť . • Paměť je rychlá, malou kapacitu a velkou spotřebu (paměťový prvek je klopný obvod) • Dynamická paměť . • Paměť je pomalejší, velkou kapacitu a malou spotřebu (paměťový prvek je kondenzátor a CMOS tranzistor). Paměť potřebuje doplňování náboje, cykly čtení a zápisu jsou prokládány cyklem obnovy. 24

  25. Konec • Konec dílu 25

  26. ? Kontrolní otázky

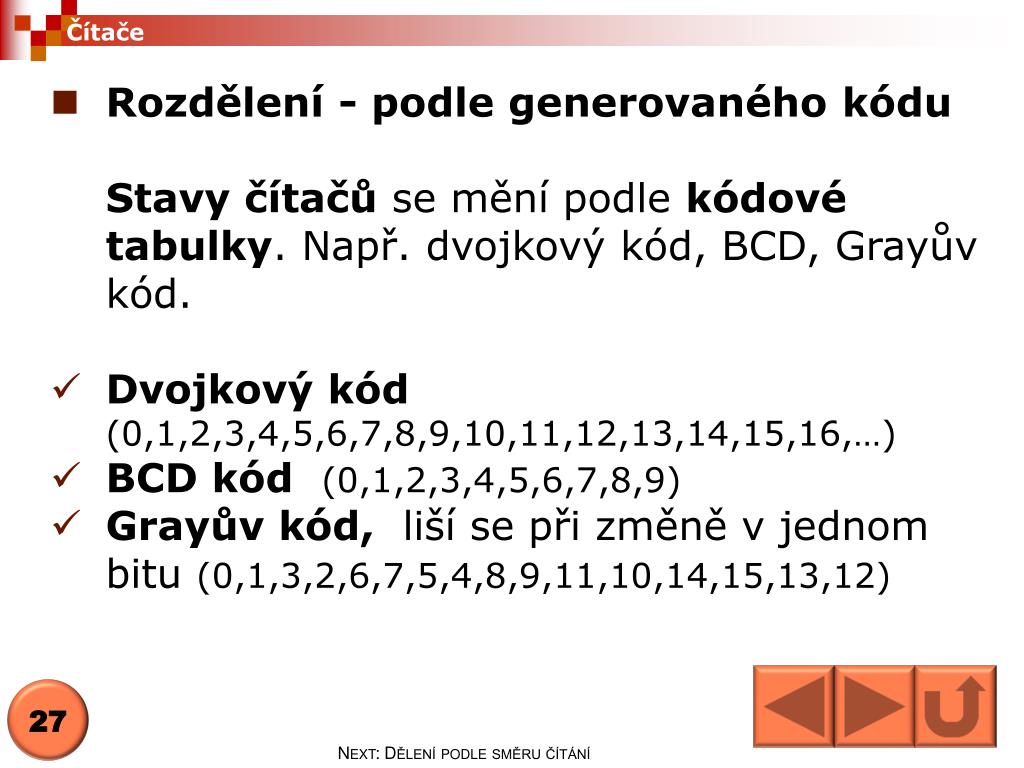

  27. Čítače • Rozdělení - podle generovaného kódu • Stavy čítačů se mění podle kódové tabulky. Např. dvojkový kód, BCD, Grayův kód. • Dvojkový kód (0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,…) • BCD kód (0,1,2,3,4,5,6,7,8,9) • Grayův kód, liší se při změně v jednom bitu (0,1,3,2,6,7,5,4,8,9,11,10,14,15,13,12) 27 Next: Dělení podle směru čítání

  28. Konec

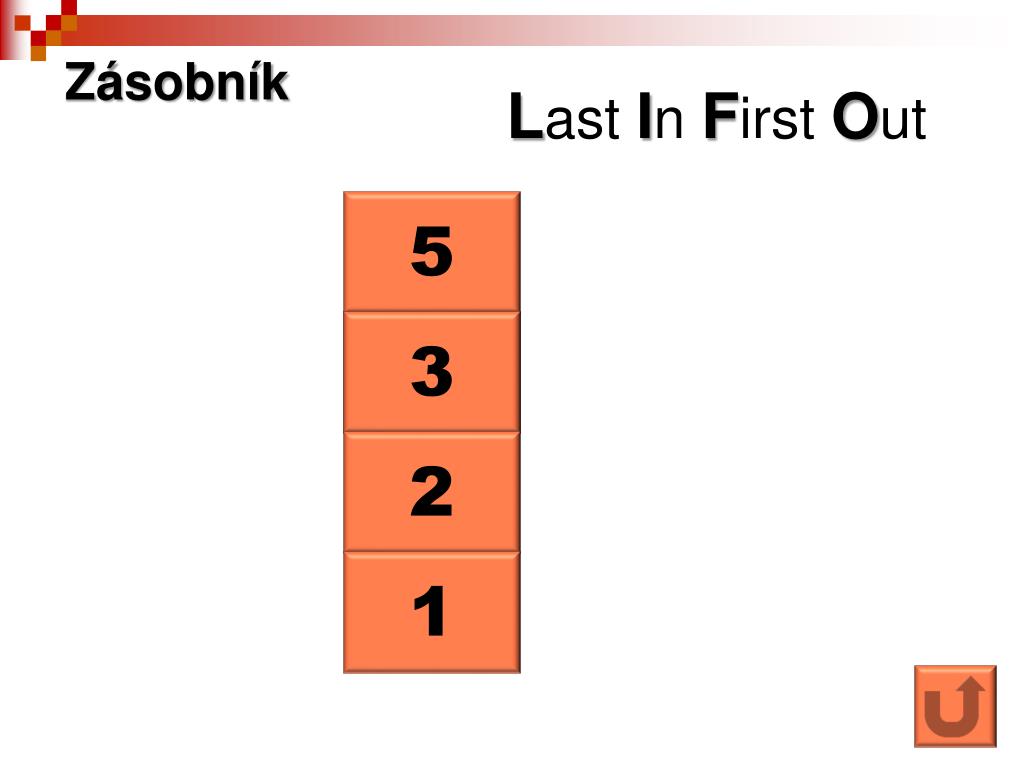

  29. Zásobník 5 LastInFirstOut 4 3 2 1

  30. Fronta 5 FirstInFirstOut 4 3 2 1
