Détermination de la section de câbles Exploitation de la documentation constructeur

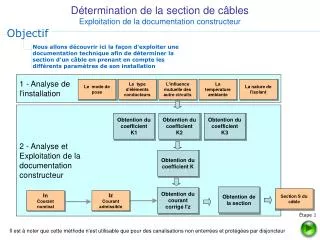

1. 1 - Analyse de l'installation Le mode de pose Le type d'éléments conducteurs L'influence mutuelle des autre circuits La température ambiante La nature de l'isolant 2 - Analyse et Exploitation de la documentation constructeur Obtention du coefficient K1 Obtention du coefficient K2 Obtention du coefficient K3 Obtention du coefficient K Obtention de la section Obtention du courant corrigé I'z Section S du câble Iz Courant admissible In Courant nominal Objectif Détermination de la section de câblesExploitation de la documentation constructeur Nous allons découvrir ici la façon d'exploiter une documentation technique afin de déterminer la section d'un câble en prenant en compte les différents paramètres de son installation Étape 1 Il est à noter que cette méthode n'est utilisable que pour des canalisations non enterrées et protégées par disjoncteur

2. Étape 1 Détermination de la section de câblesExploitation de la documentation constructeur Être en possession de la documentation constructeur "Détermination de la section de câbles" de Schneider – Catalogue distribution Retour Étape 2

3. Revoir l'animation Étape3 Étape 2 Détermination de la section de câblesExploitation de la documentation constructeur Exemple : nous allons déterminer la section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant In de 23A par phase à 40°C Repérer le mode de pose afin de déterminer la "Lettre de sélection" La lettre de sélection est E Retour à l'étape 1 Lettre de sélection : E

4. Revoir l'animation Étape 4 Étape 3 Détermination de la section de câblesExploitation de la documentation constructeur Exemple : nous allons déterminer la section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant In de 23A par phase à 40°C Déterminer le facteur de correction K1 qui dépend du mode de pose déterminé à l'étape 2 E K1 = 1 Retour à l'étape 2 Lettre de sélection : E K1 =1

5. 3 1 2 4 5 Revoir l'animation Étape 5 Étape 4 Nombre de circuits triphasés Détermination de la section de câblesExploitation de la documentation constructeur Exemple : nous allons déterminer la section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant In de 23A par phase à 40°C Déterminer le facteur de correction K2 qui prend en compte l'influence mutuelle des circuits placés côte à côte E K2 = 0,75 Retour à l'étape 3 Lettre de sélection : E K1 =1 K2 =0.75

6. Revoir l'animation Étape 6 Étape 5 Détermination de la section de câblesExploitation de la documentation constructeur Exemple : nous allons déterminer la section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant In de 23A par phase à 40°C Déterminer le facteur de correction K3 qui prend en compte la température et la nature de l'isolant K3 = 0,91 Retour à l'étape 4 Lettre de sélection : E K1 =1 K2 =0.75 K3 =0.91

7. Revoir l'animation Étape 7 Étape 6 Détermination de la section de câblesExploitation de la documentation constructeur Exemple : nous allons déterminer la section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant In de 23A par phase à 40°C Déterminer le facteur de correction K et la valeur du courant corrigée Valeur normalisée de In juste supérieure : Iz = 25A = K = 0,68 Calcul de K : x x Courant corrigé : I'z = Iz / K Application numérique : I'z = 25 / 0.68 = 36.8 A Retour à l'étape 5 I'z = 36,8 A Lettre de sélection : E K1 =1 K2 =0.75 K3 =0.91 K =0.68

8. Revoir l'animation Résumé Étape 7 Exemple : nous allons déterminer la section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant In de 23A par phase à 40°C Détermination de la section de câblesExploitation de la documentation constructeur Déterminer la section corrigée du câble en fonction du courant I'z et du type d'isolant On choisi la valeur immédiatement supérieure à 36,8 A Section du câble: 4 mm² pour du cuivre Section du câble : 6 mm² pour de l'aluminium On choisi la valeur immédiatement supérieure à 36,8 A Retour à l'étape 6 I'z = 36,8 A Lettre de sélection : E K =0.68

9. 3 1 2 4 5 1 - Analyse de l'installation Le mode de pose : chemin de câble perforé type d'éléments conducteurs : multiconducteur L'influence mutuelle des autre circuits : 5 circuits La température ambiante : 40° La nature de l'isolant : PR 2 - Analyse et Exploitation de la documentation constructeur Obtention du coefficient K1 = 1 Obtention du coefficient K2 = 0,75 Obtention du coefficient K3= 0,91 Obtention du coefficient K=0,68 Obtention de la section Obtention du courant corrigé I'z =36,8A Iz = 25 A Courant admissible In = 23A Courant nominal Résumé Nombre de circuits triphasés Nous avons déterminé la section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant de 23A par phase à 40°C Détermination de la section de câblesExploitation de la documentation constructeur S=4mm² pour du cuivre S=6mm² pour de l'aluminium Retour à l'étape 6 Conclusion

10. Sans correction Avec correction S=4mm² pour du cuivre S=6mm² pour de l'aluminium S=2,5mm² pour du cuivre S=2,5mm² pour de l'aluminium La prise en compte des conditions d'installation est indispensable sous peine de destruction des installations Conclusion Section d'un câble PR triphasé posé sur un chemin de câble perforé, dans lequel circule un courant de 23A par phase à 40°C Détermination de la section de câblesExploitation de la documentation constructeur Retour au résumé Début
