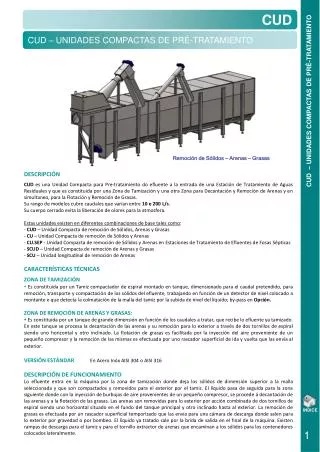

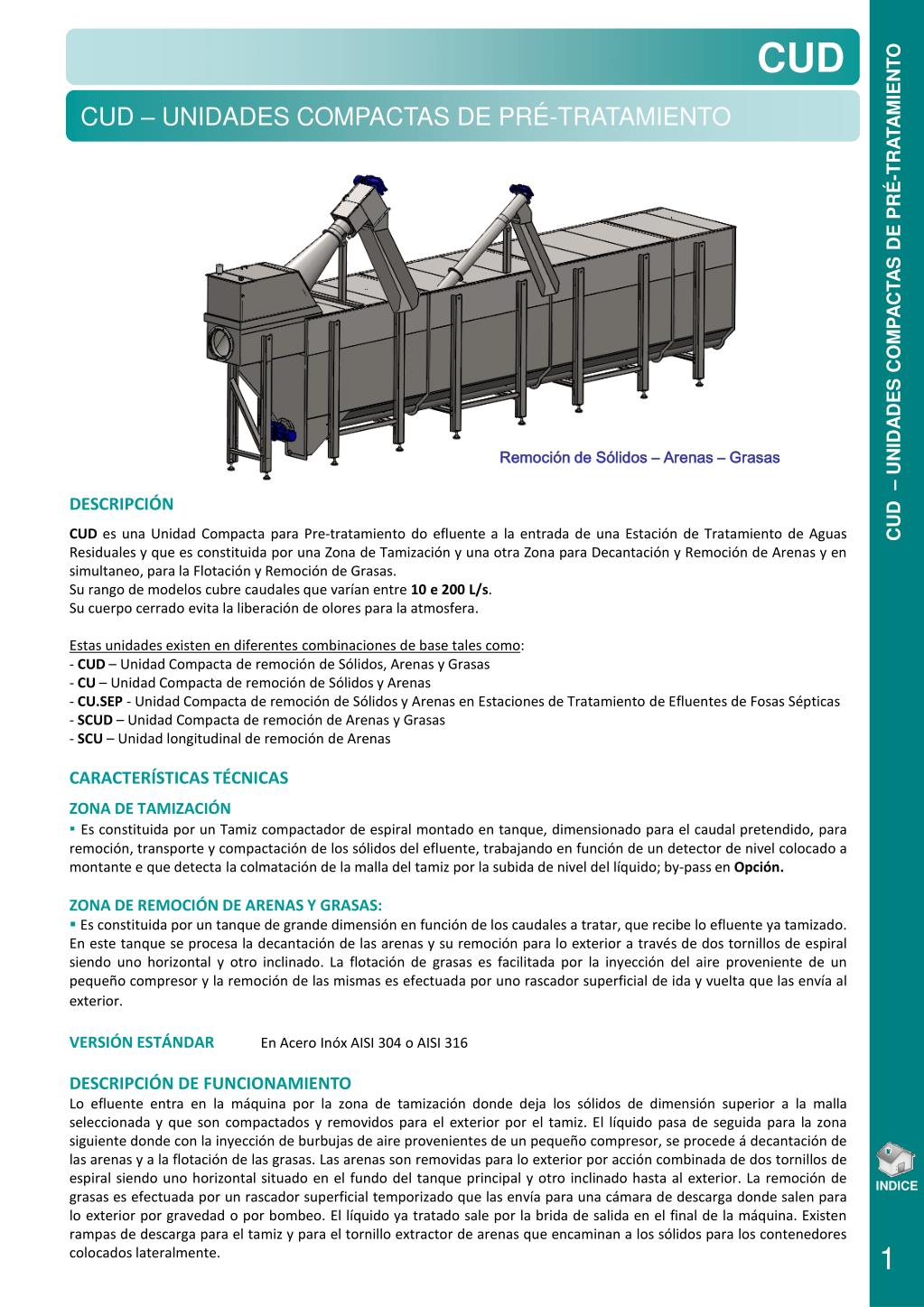

  1. INDICE CUD CUD – UNIDADES COMPACTAS DE PRÉ-TRATAMIENTO CUD – UNIDADES COMPACTAS DE PRÉ-TRATAMIENTO Remoción de Sólidos – Arenas – Grasas • DESCRIPCIÓN • CUD es una Unidad Compacta para Pre-tratamiento do efluente a la entrada de una Estación de Tratamiento de Aguas Residuales y que es constituida por una Zona de Tamización y una otra Zona para Decantación y Remoción de Arenas y en simultaneo, para la Flotación y Remoción de Grasas. • Su rango de modelos cubre caudales que varían entre 10 e 200 L/s. • Su cuerpo cerrado evita la liberación de olores para la atmosfera. • Estas unidades existen en diferentes combinaciones de base tales como: • CUD – Unidad Compacta de remoción de Sólidos, Arenas y Grasas • CU – Unidad Compacta de remoción de Sólidos y Arenas • CU.SEP - Unidad Compacta de remoción de Sólidos y Arenas en Estaciones de Tratamiento de Efluentes de Fosas Sépticas • SCUD – Unidad Compacta de remoción de Arenas y Grasas • SCU – Unidad longitudinal de remoción de Arenas • CARACTERÍSTICAS TÉCNICAS • ZONA DE TAMIZACIÓN • ▪ Es constituida por unTamiz compactador de espiral montado en tanque, dimensionado para el caudal pretendido, para remoción, transporte y compactación de los sólidos del efluente, trabajando en función de un detector de nivel colocado a montante e que detecta la colmatación de la malla del tamiz por la subida de nivel del líquido; by-pass en Opción. • ZONA DE REMOCIÓN DE ARENAS Y GRASAS: • Es constituida por un tanque de grande dimensión en función de los caudales a tratar, que recibe lo efluente ya tamizado. En este tanque se procesa la decantación de las arenas y su remoción para lo exterior a través de dos tornillos de espiral siendo uno horizontal y otro inclinado. La flotación de grasas es facilitada por la inyección del aire proveniente de un pequeño compresor y la remoción de las mismas es efectuada por uno rascador superficial de ida y vuelta que las envía al exterior. • VERSIÓN ESTÁNDAREn Acero Inóx AISI 304 o AISI 316 • DESCRIPCIÓN DE FUNCIONAMIENTO • Lo efluente entra en la máquina por la zona de tamización donde deja los sólidos de dimensión superior a la malla seleccionada y que son compactados y removidos para el exterior por el tamiz. El líquido pasa de seguida para la zona siguiente donde con la inyección de burbujas de aire provenientes de un pequeño compresor, se procede á decantación de las arenas y a la flotación de las grasas. Las arenas son removidas para lo exterior por acción combinada de dos tornillos de espiral siendo uno horizontal situado en el fundo del tanque principal y otro inclinado hasta al exterior. La remoción de grasas es efectuada por un rascador superficial temporizado que las envía para una cámara de descarga donde salen para lo exterior por gravedad o por bombeo. El líquido ya tratado sale por la brida de salida en el final de la máquina. Existen rampas de descarga para el tamiz y para el tornillo extractor de arenas que encaminan a los sólidos para los contenedores colocados lateralmente. 1

  2. Características Principales Dimensiones CUD CUD – UNIDADES COMPACTAS DE PRÉ-TRATAMIENTO CUD – UNIDADES COMPACTAS DE PRÉ-TRATAMIENTO Certificado del Fabricante 2 www.controlvi.com
