12-1. 12-2. 12-3. 12-4. 12-5. 12-1. 12-1. 雖然在第十章已有示範幾個交流電動機的控制範例，但在可程式控制器的控制範疇上乃顯得不足，故在本章節增添工業界上常用的直流馬達、步進馬達、七段顯示器、指撥開關、近接開關 (Sensor) 及蜂鳴器綜合應用，期望藉由簡易控制範例增強讀者對於 FX2/FX2N 可程式控制器應用使用上的能力。. 12-1 PLC 搭配 VEXTA 驅動器的步進馬達控制. 12-1. 12-1. 圖 12-1. 12-1. 12-1. 圖 12-2 PLC D/I 接線. 12-1.

kera
Download Presentation

12-1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 12-1 12-2 12-3 12-4 12-5

  2. 12-1 12-1 雖然在第十章已有示範幾個交流電動機的控制範例，但在可程式控制器的控制範疇上乃顯得不足，故在本章節增添工業界上常用的直流馬達、步進馬達、七段顯示器、指撥開關、近接開關(Sensor)及蜂鳴器綜合應用，期望藉由簡易控制範例增強讀者對於FX2/FX2N可程式控制器應用使用上的能力。

  3. 12-1 PLC搭配VEXTA驅動器的步進馬達控制 12-1

  4. 12-1 圖12-1

  5. 12-1

  6. 12-1 圖12-2PLC D/I 接線

  7. 12-1 圖12-3PLC D/O與驅動器接線

  8. 動作說明 1.假設工作台位置在左極限，設定位移量的脈波數為D2 (20000 Pulse)，當SW1(X001)ON及PB1(X000)按下。執行平台由左邊往右移動。輸出脈波頻率在T1(1秒)時間內由A(500Hz)提升到B(10000Hz)，然後在B－C段保持等速。當輸出脈波量達到欲減速位置時，輸出脈波頻率在T2(1秒)時間內由C(10000Hz)降低到D(500Hz)，直到馬達右移到預定位之位置後停止。 12-1 圖12-4

  9. 2.當SW1(X001)OFF及PB1(X000)按下執行平台由右邊往左移動。輸出脈波頻率在T1(1秒)時間內由A(500Hz)提升到B(10000Hz)，然後在BC段保持等速。當輸出脈波量達到欲減速位置時，輸出脈波頻率在T2(1秒)時間內由C(10000Hz)降低到D(500Hz)，直到馬達左移到預定位之位置後停止。2.當SW1(X001)OFF及PB1(X000)按下執行平台由右邊往左移動。輸出脈波頻率在T1(1秒)時間內由A(500Hz)提升到B(10000Hz)，然後在BC段保持等速。當輸出脈波量達到欲減速位置時，輸出脈波頻率在T2(1秒)時間內由C(10000Hz)降低到D(500Hz)，直到馬達左移到預定位之位置後停止。 3.當馬達右移到右極限(X002)，或左移到作極限(X003)時，脈波輸出(Y000)應立即停止，並將馬達左移(Y002)或右移(Y001)的控制輸出點OFF。 4.當BP2(X004)按下，運轉中馬達應即時停止。 12-1

  10. 12-1

  11. 程式說明： 1.脈波輸出[PLSY]指令說明 12-1 (1)指令意義：產生所指定的的頻率及數量的脈波指令。 ：指定頻率2～20,000(Hz)。其內容可於命令已動作中作變更。 ：指定脈波產生量，16位元時1～32,767，32位元時為2,147,483,647。當指定為0時，則無限制產生脈波。其內容不可於命令已動作中作變更。 ：指定脈波輸出點〈Y000或Y001〉。請選用電晶體輸出PLC。

  12. (2)輸出脈波數儲存在D8136(下位)，D8137(上位)。 (3)當X001是OFF時，輸出會發生中斷。若再度ON時，會從最初動作開始執行，當連續脈波產生時，X001為OFF時則Y000為OFF。 2.傾斜信號[RAMP]指令說明 (1)指令意義：先將初期值和目標值分別寫入D10，D12內，在X000為ON時，D0的值會由D10數值開始經所設定的n次掃描時間(K1000表示1000*1ms)變為D12數值。 12-1

  13. (2)移動結束後，旗標M8029為ON，D0的值會被復歸為D10的數值。 (2)移動結束後，旗標M8029為ON，D0的值會被復歸為D10的數值。 (3)依模式旗標M8026的ON/OFF，D0的內容值如下圖所示： 3.階梯圖說明 (1)STEP 0～38：指定總行程20000Pulse到D2，起始頻率500Hz到D10，最高頻率10000Hz到D12，並將記錄運轉中Pulse數的D8136跟D8137初始化。 (2)STEP 39：計算現行位置(D8136)與目的位置(D2)的路程差，並將剩餘脈波數結果存到D4。 12-1 圖12-5

  14. (3)STEP 53：當D4開始小於欲減速的位置(目的位置的前9500Pulse處)時，M2設為ON。 (4)STEP 67～90：M2是ON時的瞬間，清除現行頻率D0，並將D10與D12的資料交換。 (5)STEP 91：M1為ON時，D0於1秒的時間內，由D10遞增或遞減至D12，然後保持加工的脈波頻率輸出至Y0。 (6)STEP102：以D0值的頻率送出Pulse數至Y000的輸出點，直到D8136，D8137的內容值等於D2，D3。 (7)STEP119：X001 ON，X002 OFF，Y001(右移)輸出。 (8)STEP122：X001 OFF，X003 OFF，Y002(左移)輸出。 12-1

  15. PLSR指令實現步進馬達控制程式設計 由於上列12-1的範例是採用PLSY應用指令的非對稱式控制方式，本節將採用PLSR應用指令的對稱梯形速度控制曲線去實現步進馬達的定位控制，如此可以大幅降低程式設計的困難度，其程式和說明如下： 12-1

  16. 程式說明： 1.附加減速的脈波輸出[PLSR]指令說明： 12-1 圖12-6

  17. (1)指令意義：具有加減速機能脈波指令。 ① ：設定最高頻率數(Hz) 可設定範圍：10～20000(Hz)，頻率為指定的10倍數，指定個位數時請刪除。最高頻率指定1/10為可減速時的一次變速量(Hz)。 ② ：總輸出脈波數(Pulse) 可設定範圍： 16位元演算時，為110～32767(Pulse)。 32位元演算時，為110～2147483647(Pulse)。  未滿110的設定值時，脈波輸出不正常。 ③：加減速時間(ms) 可設定範圍：5000ms以下，但請遵守下列  ～ 條件。 12-1

  18. 加速時間：請在PLC掃描間的最大值(D8012的值以上)10倍以上，若未滿10倍以上時，加減速時序不會穩定。加速時間：請在PLC掃描間的最大值(D8012的值以上)10倍以上，若未滿10倍以上時，加減速時序不會穩定。 • 加減速可設的最小值，如下所示： • 設定在上式以上時，加減速時間的誤差會變大，未滿9000/S1的設定值時，以9000/S1來運轉。 • 加減速時間可設定的最大的設定值，如下所示。 • ③ ：指定脈波輸出點〈Y000或Y001〉，請選用電晶體輸出之 PLC。 12-1

  19. (2)此命令輸出頻率為2～20000Hz，最高速和加減速的變速速度超過此範圍時，會自動的加或減到此範圍。 (2)此命令輸出頻率為2～20000Hz，最高速和加減速的變速速度超過此範圍時，會自動的加或減到此範圍。 (3)當X001設定OFF時，輸出會發生中斷，須再度ON之後，再重新開始。 (4)命令動作中，運算元變更時，不會馬上反應在運轉上。所以變更內容時，要在下一次的命令驅動時才生效。 (5)Y000或Y001輸出脈波數會儲存在下列特殊暫存器裡： Y000的輸出脈波數：D8140(下位)、D8141(上位)。 Y001的輸出脈波數：D8142(下位)、D8143(上位)。 Y000、Y001合計的總輸出脈波數：D8136(下位)、D8137(上位)。 12-1

  20. 2.階梯圖程式說明： (1)STEP 0～15：指定總行程20000Pulse到D0，並將記錄運轉中脈波數的D8140跟D8141初始化。 (2)STEP 16：設定最高頻率為10000Hz，總輸出脈波數為D0，加減速時間為1000ms，輸出脈波為Y000。 (3)STEP32：X001 ON，X002 OFF，Y001(右移)輸出。 (4)STEP35：X001 OFF，X003 OFF，Y002(左移)輸出。 12-1

  21. 12-2 12-2 利用時間脈波(M8011)控制步進馬達 步進馬達的控制流程為(1)脈波產生器，(2)微電腦控制器，(3)驅動放大器，(4)步進馬達，(5)負載。在上一個例題中，(2)(3) 的部分由VEXTA的驅動器負責，而在這一個範例裡，我們將透過四個電晶體輸出點( Y000 ～Y003)來達到步進馬達的單相激磁控制，而電子驅動放大器電路的部分，在此將不另行介紹。 使用器材 12-2

  22. 12-2 圖12-7 圖12-8

  23. 可程式控制器I/O定義 12-2 硬體接線

  24. 動作說明 1.利用PLC內部之時間暫存器M8011 (100Hz)產生之脈波，透過電晶體輸出接點(Y000～Y003)，以1相位激磁 (參考圖12-6) 的方式來驅動步進馬達。 2.當X000為ON時，馬達開始轉動，且X001為ON時，馬達正轉，而X001是OFF時，馬達則反轉。當X000是OFF時，馬達則停止轉動。 3.因為馬達本身有慣性作用，為考量馬達之使用壽命，當馬達進行正反轉切換(X002)時，必須有0.5秒的停滯時間。 4.利用M8011之上緣及下緣觸發特性，當X002為ON時，馬達是以全速運轉；當X002是OFF時，馬達是以半速運轉。 12-2

  25. 程式設計 12-2

  26. 12-3 12-3 七段顯示器與直流馬達控制 使用器材 12-3

  27. 模組示意圖 12-3 圖12-9　直流馬達模組示意圖 由圖12-8可知，當馬達逆時針旋轉一圈時，近接開關將會輸出4個數位訊號，意即當馬達旋轉90度時，會產生一個數位信號。

  28. 可程式控制器I/O定義 12-3

  29. 12-3

  30. 12-3

  31. 動作說明 1.當按一下PB1(X000)時，馬達開始逆時針轉動，此時，若再按一下PB1(X000)時，馬達立即停止轉動。 2.透過近接開關(X001)，將馬達旋轉圈數顯示在七段顯示器上。(4個訊號表示一圈) 3.當PB2(X002)按下時，七段顯示器上的數值全為零。 12-3

  32. 程式設計 12-3

  33. 12-4 12-4 指撥開關與馬達控制 使用器材 12-4

  34. 指撥開關示意圖 12-4 圖12-10 單一指撥開關之輸出範圍為0～9。

  35. 可程式控制器I/O定義 12-4

  36. 硬體接線 12-4

  37. 12-4

  38. 12-5 12-5 七段顯示器、指撥開關與步進馬達控制 使用器材 12-5

  39. 可程式控制器I/O定義 12-5

  40. 硬體接線 12-5

  41. 12-5

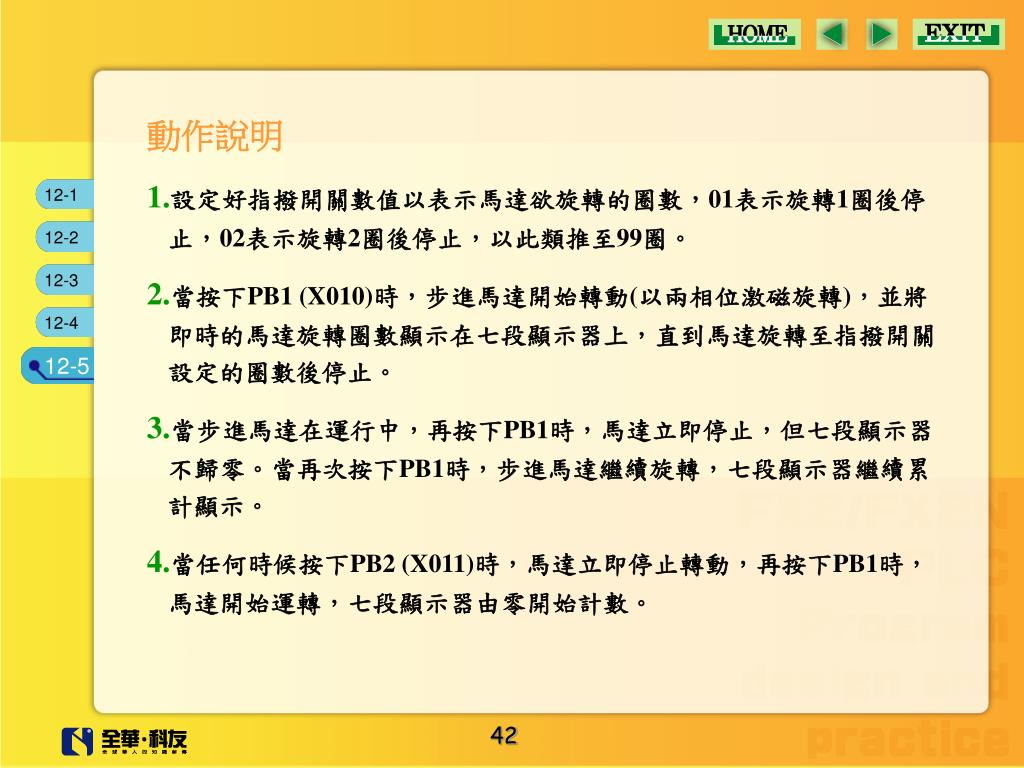

  42. 動作說明 1.設定好指撥開關數值以表示馬達欲旋轉的圈數，01表示旋轉1圈後停止，02表示旋轉2圈後停止，以此類推至99圈。 2.當按下PB1 (X010)時，步進馬達開始轉動(以兩相位激磁旋轉)，並將即時的馬達旋轉圈數顯示在七段顯示器上，直到馬達旋轉至指撥開關設定的圈數後停止。 3.當步進馬達在運行中，再按下PB1時，馬達立即停止，但七段顯示器不歸零。當再次按下PB1時，步進馬達繼續旋轉，七段顯示器繼續累計顯示。 4.當任何時候按下PB2 (X011)時，馬達立即停止轉動，再按下PB1時，馬達開始運轉，七段顯示器由零開始計數。 12-5

  43. 12-5
