  1. 緊急應變 中國醫藥學院 職安系 廖宏章

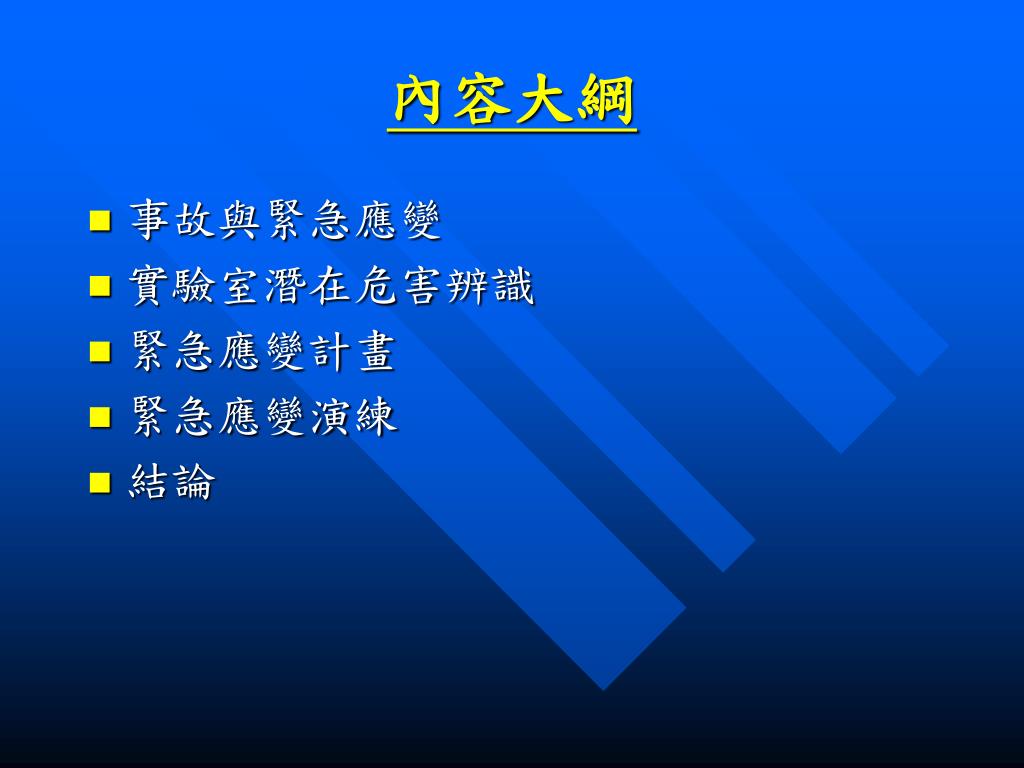

  2. 內容大綱 • 事故與緊急應變 • 實驗室潛在危害辨識 • 緊急應變計畫 • 緊急應變演練 • 結論

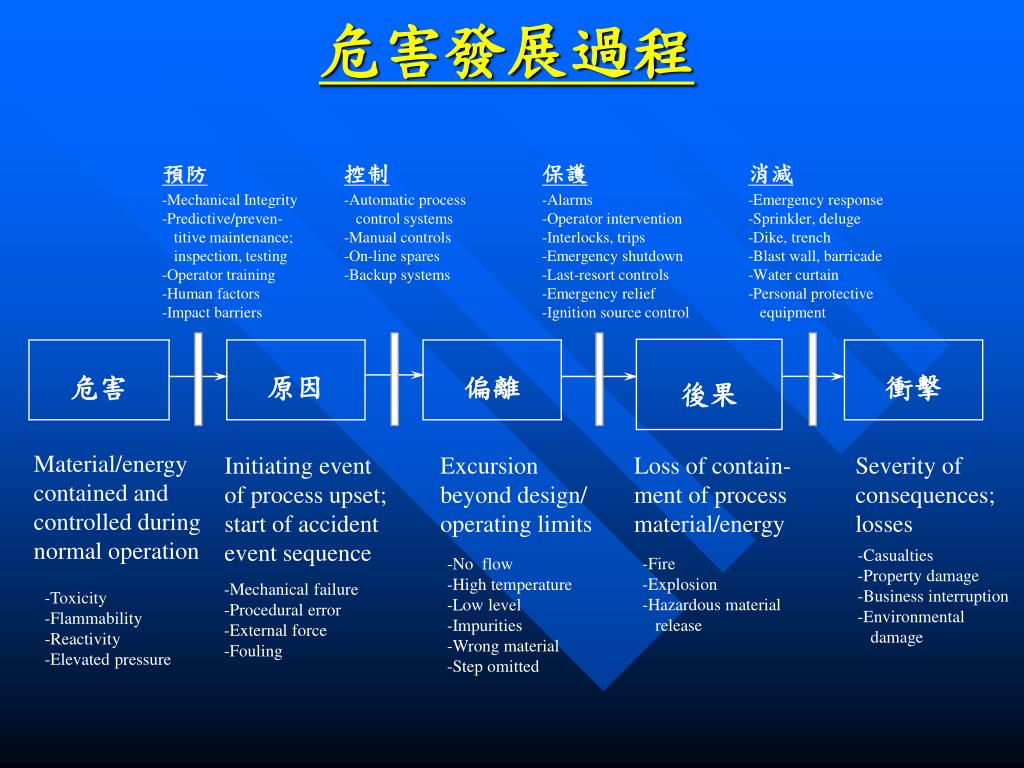

  3. 預防 -Mechanical Integrity -Predictive/preven- titive maintenance; inspection, testing -Operator training -Human factors -Impact barriers 控制 -Automatic process control systems -Manual controls -On-line spares -Backup systems 保護 -Alarms -Operator intervention -Interlocks, trips -Emergency shutdown -Last-resort controls -Emergency relief -Ignition source control 消減 -Emergency response -Sprinkler, deluge -Dike, trench -Blast wall, barricade -Water curtain -Personal protective equipment 後果 危害 原因 偏離 衝擊 Material/energy contained and controlled during normal operation Initiating event of process upset; start of accident event sequence Excursion beyond design/ operating limits Loss of contain- ment of process material/energy Severity of consequences; losses -Casualties -Property damage -Business interruption -Environmental damage -Fire -Explosion -Hazardous material release -No flow -High temperature -Low level -Impurities -Wrong material -Step omitted -Mechanical failure -Procedural error -External force -Fouling -Toxicity -Flammability -Reactivity -Elevated pressure 危害發展過程

  4. 控制不當 基本原因 立即原因 事故 損失 接觸後 接觸前 接觸時

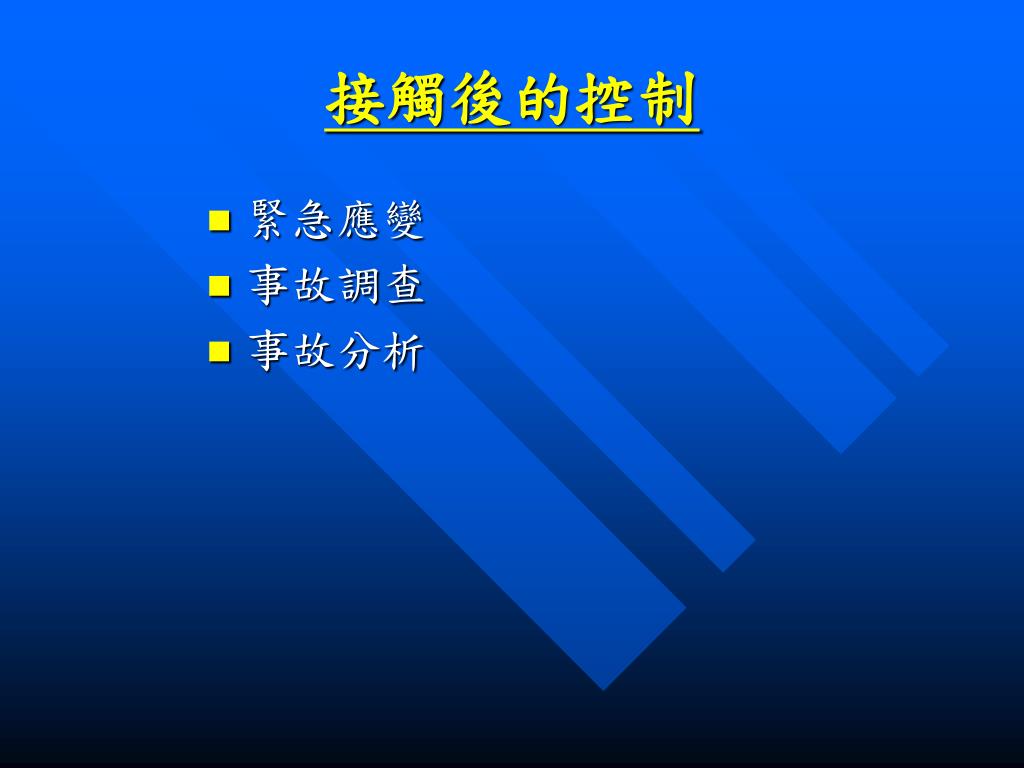

  5. 接觸後的控制 • 緊急應變 • 事故調查 • 事故分析

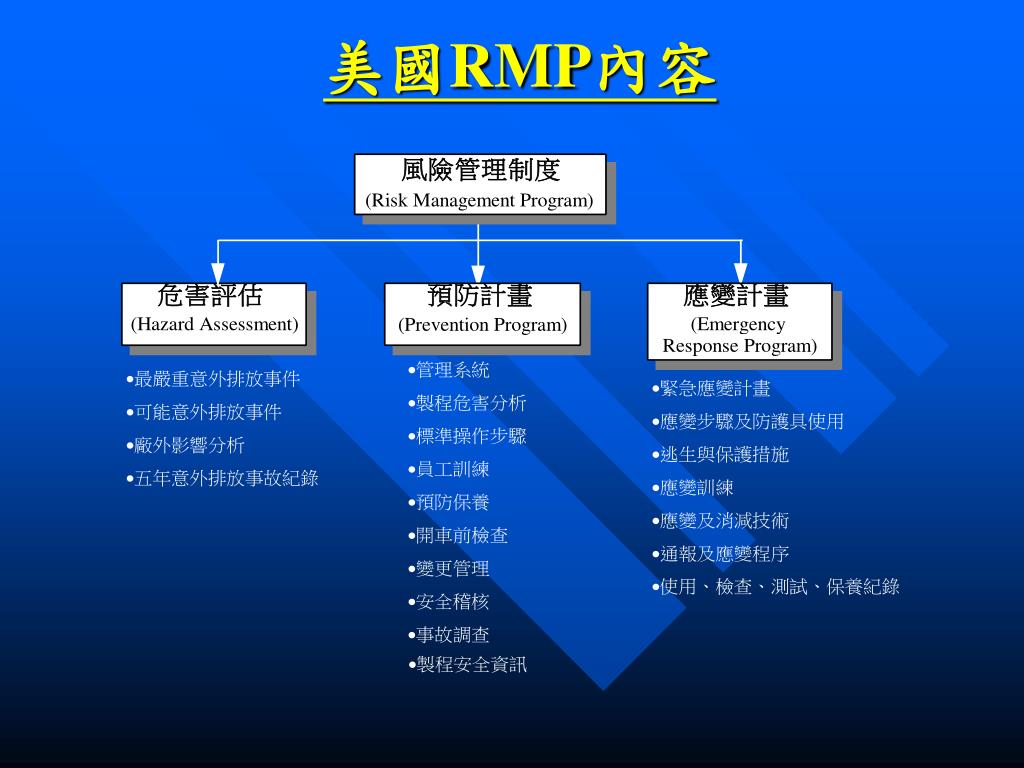

  6. 美國RMP內容

  7. 緊急應變計畫 • 緊急應變計畫 • 應變步驟及防護具使用 • 逃生與保護措施 • 應變訓練 • 應變及消減技術 • 通報及應變程序 • 使用、檢查、測試、保養紀錄

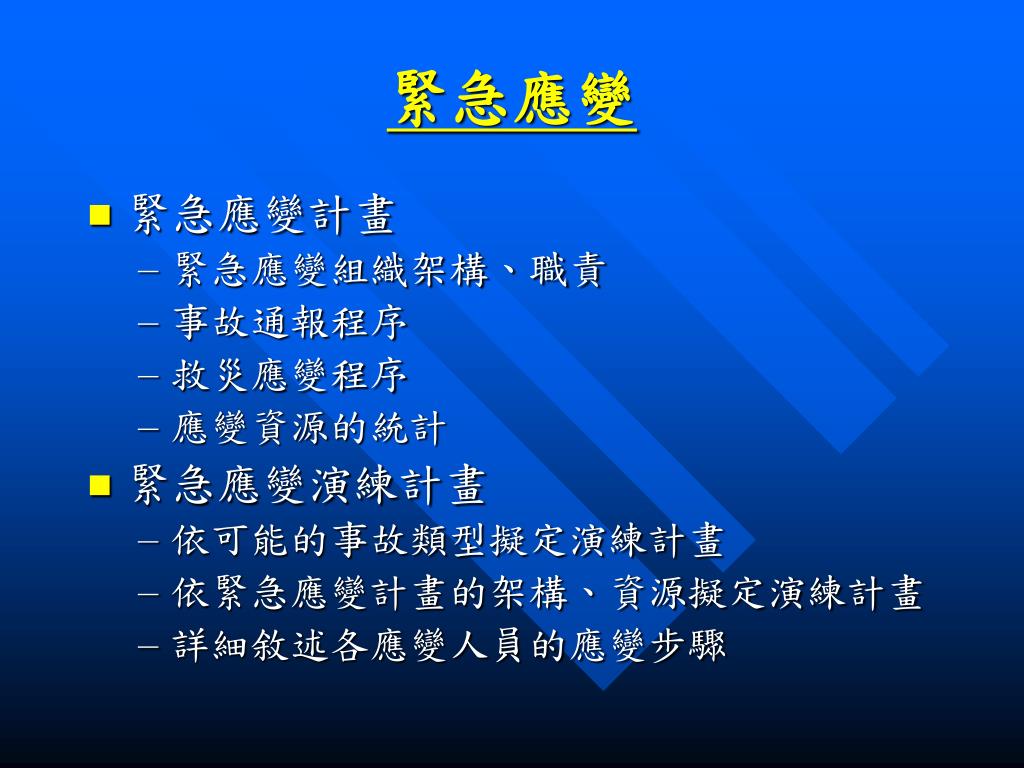

  8. 緊急應變 • 緊急應變計畫 • 緊急應變組織架構、職責 • 事故通報程序 • 救災應變程序 • 應變資源的統計 • 緊急應變演練計畫 • 依可能的事故類型擬定演練計畫 • 依緊急應變計畫的架構、資源擬定演練計畫 • 詳細敘述各應變人員的應變步驟

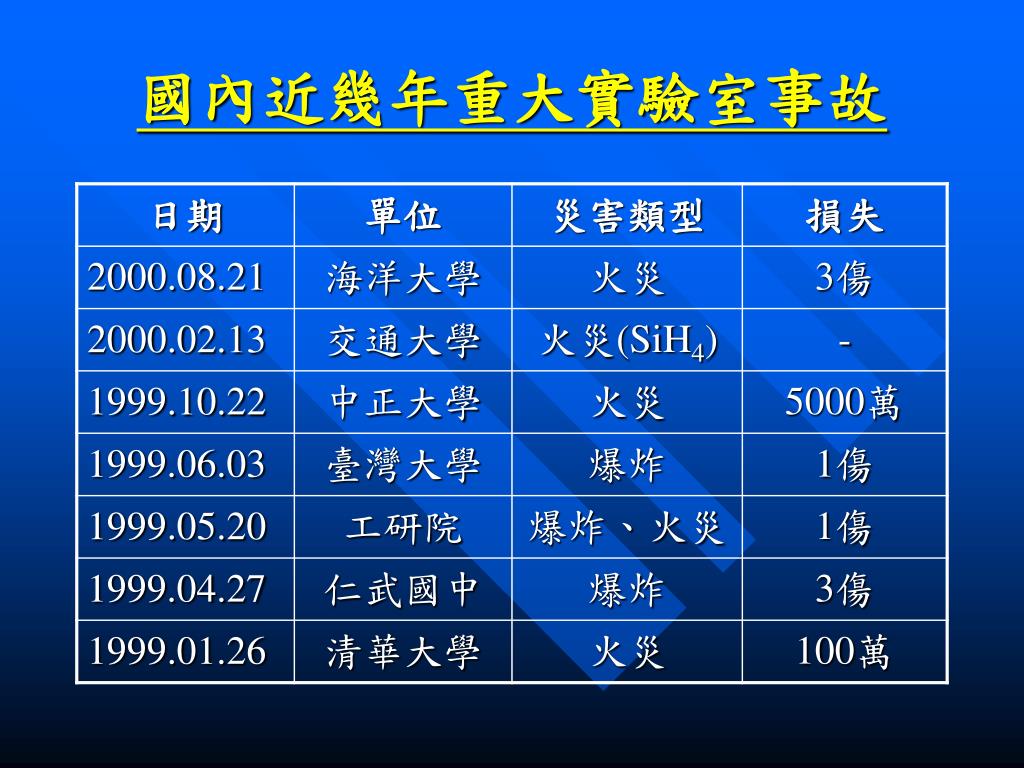

  9. 國內近幾年重大實驗室事故

  10. 緊急應變 • 辨識實驗室潛在危害 • 擬定緊急應變計畫 • 擬定緊急應變演練計畫 • 實際演練

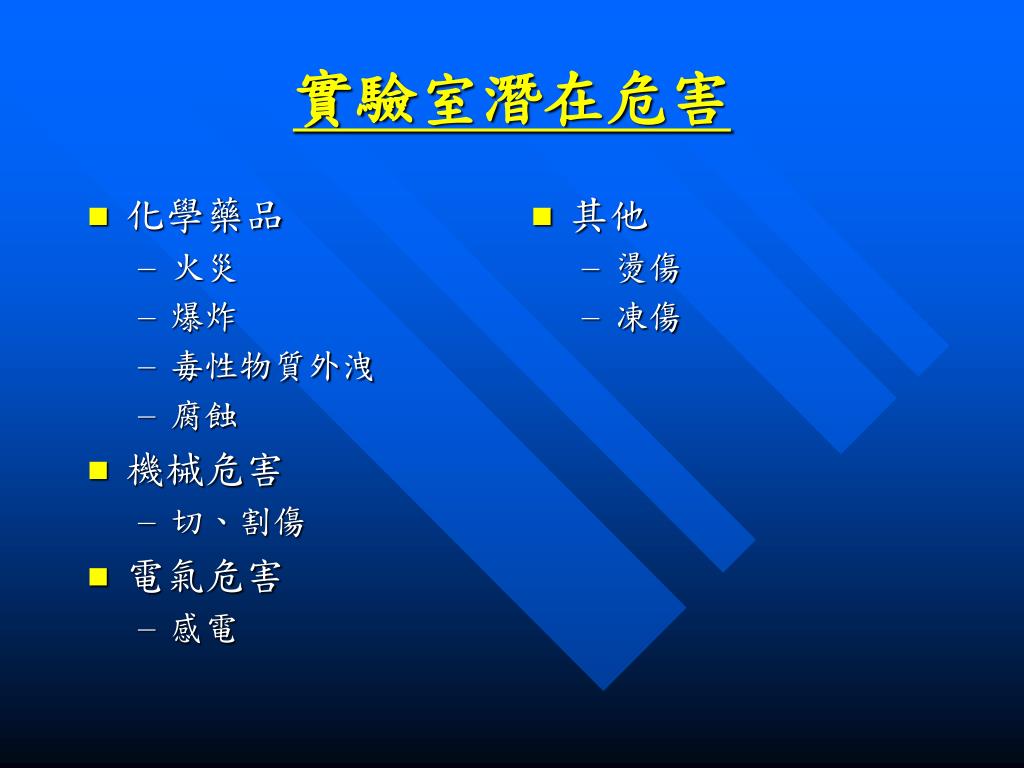

  11. 化學藥品 火災 爆炸 毒性物質外洩 腐蝕 機械危害 切、割傷 電氣危害 感電 其他 燙傷 凍傷 實驗室潛在危害

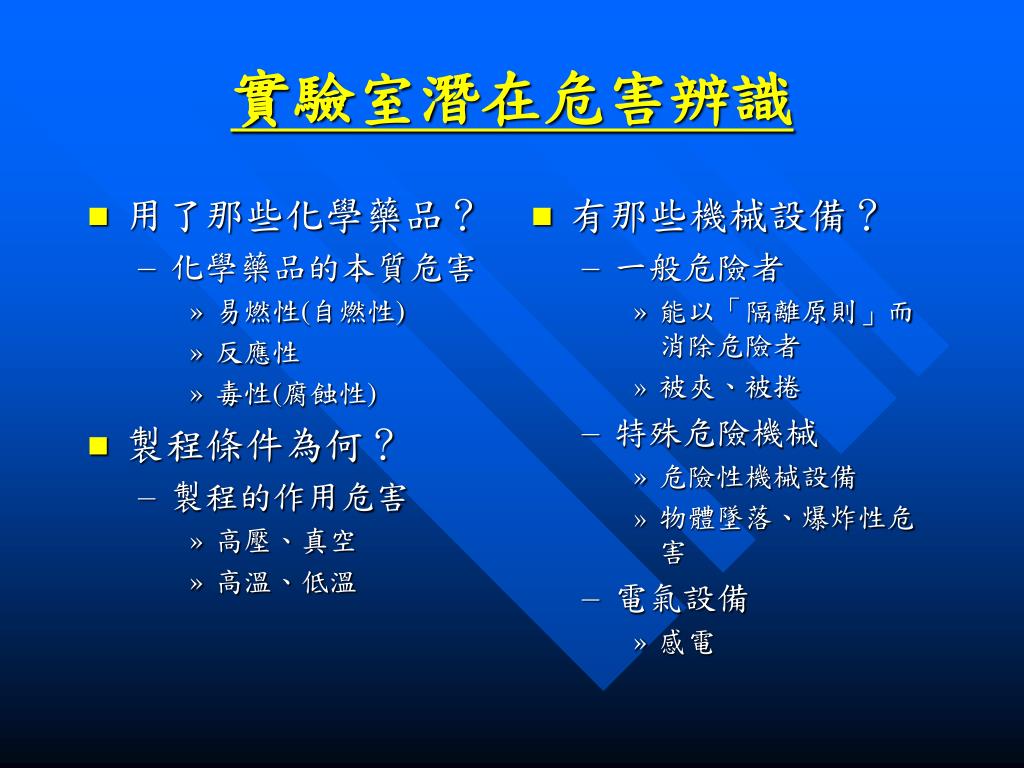

  12. 用了那些化學藥品? 化學藥品的本質危害 易燃性(自燃性) 反應性 毒性(腐蝕性) 製程條件為何? 製程的作用危害 高壓、真空 高溫、低溫 有那些機械設備? 一般危險者 能以「隔離原則」而消除危險者 被夾、被捲 特殊危險機械 危險性機械設備 物體墜落、爆炸性危害 電氣設備 感電 實驗室潛在危害辨識

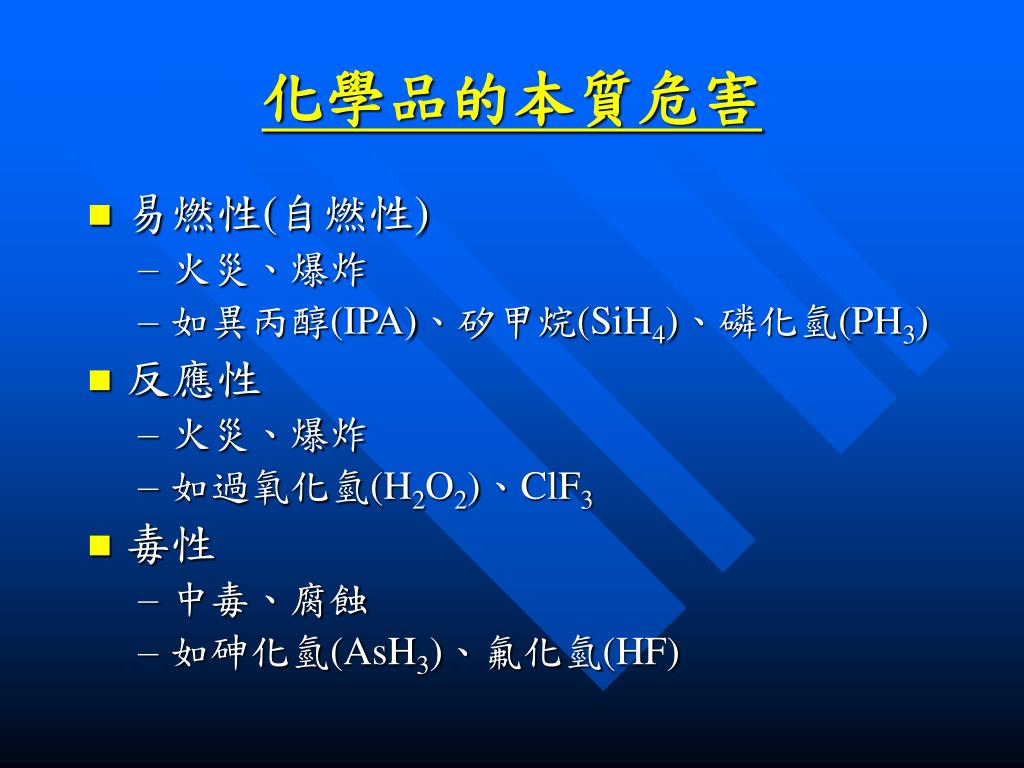

  13. 化學品的本質危害 • 易燃性(自燃性) • 火災、爆炸 • 如異丙醇(IPA)、矽甲烷(SiH4)、磷化氫(PH3) • 反應性 • 火災、爆炸 • 如過氧化氫(H2O2)、ClF3 • 毒性 • 中毒、腐蝕 • 如砷化氫(AsH3)、氟化氫(HF)

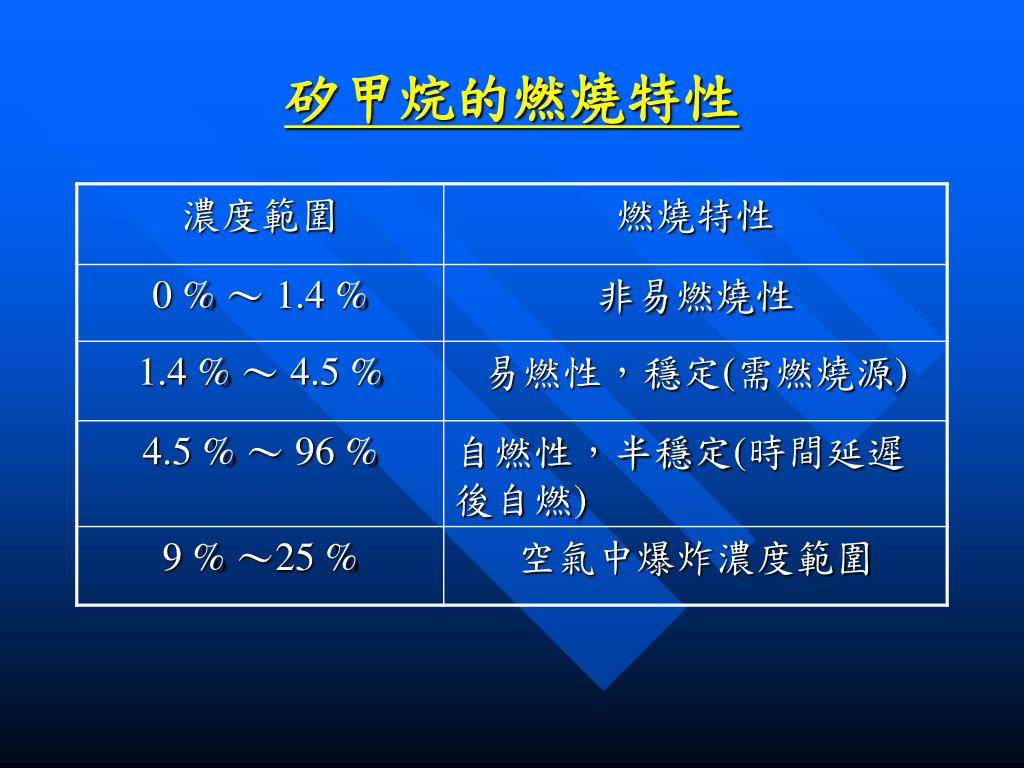

  14. 矽甲烷的燃燒特性

  15. 可協助辨識化學品危害的資源 • 物質安全資料表(MSDS) • HAZMAT • H-危害確認卡(Hazard Identification) • A-行動方案卡(Action Plan) • Z-區域管制卡(Zoning) • M-應變組織卡(Managing) • A-請求支援卡(Assistance) • T-善後處理卡(Termination) • ERPG-2

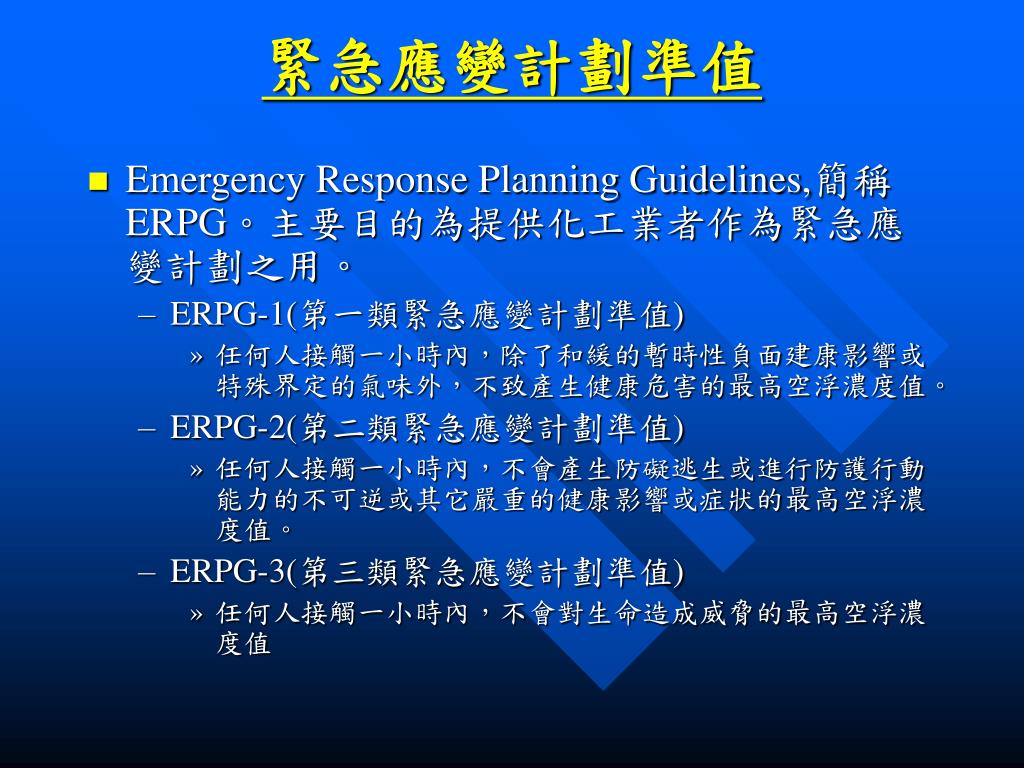

  16. 緊急應變計劃準值 • Emergency Response Planning Guidelines,簡稱ERPG。主要目的為提供化工業者作為緊急應變計劃之用。 • ERPG-1(第一類緊急應變計劃準值) • 任何人接觸一小時內,除了和緩的暫時性負面建康影響或特殊界定的氣味外,不致產生健康危害的最高空浮濃度值。 • ERPG-2(第二類緊急應變計劃準值) • 任何人接觸一小時內,不會產生防礙逃生或進行防護行動能力的不可逆或其它嚴重的健康影響或症狀的最高空浮濃度值。 • ERPG-3(第三類緊急應變計劃準值) • 任何人接觸一小時內,不會對生命造成威脅的最高空浮濃度值

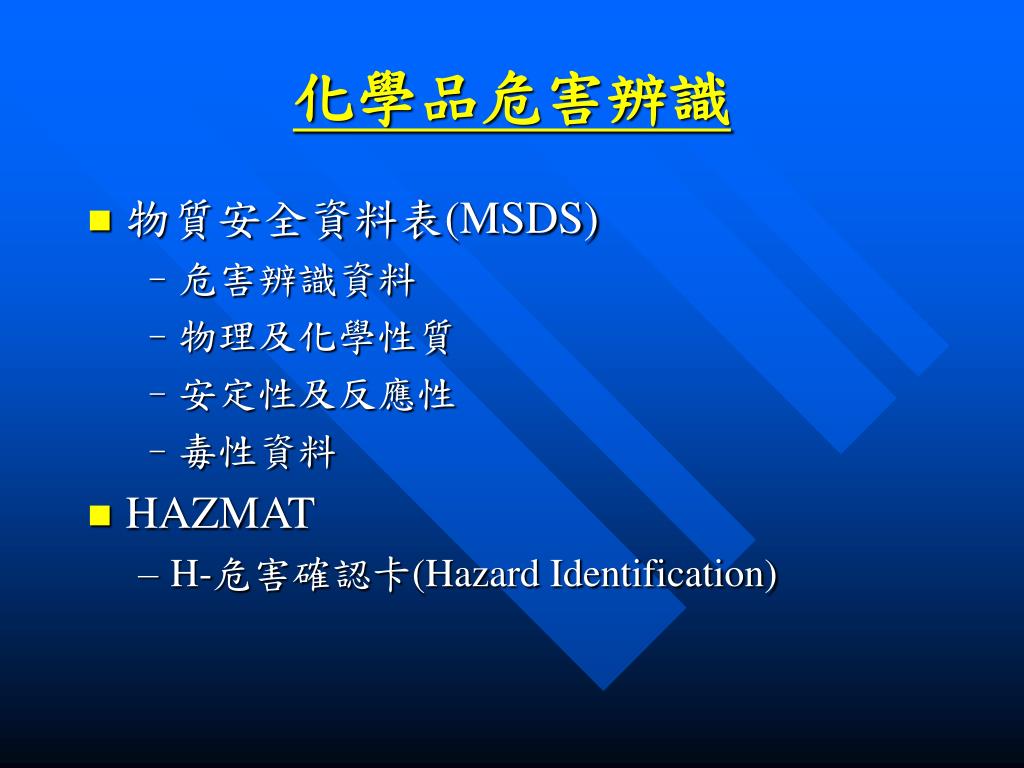

  17. 化學品危害辨識 • 物質安全資料表(MSDS) • 危害辨識資料 • 物理及化學性質 • 安定性及反應性 • 毒性資料 • HAZMAT • H-危害確認卡(Hazard Identification)

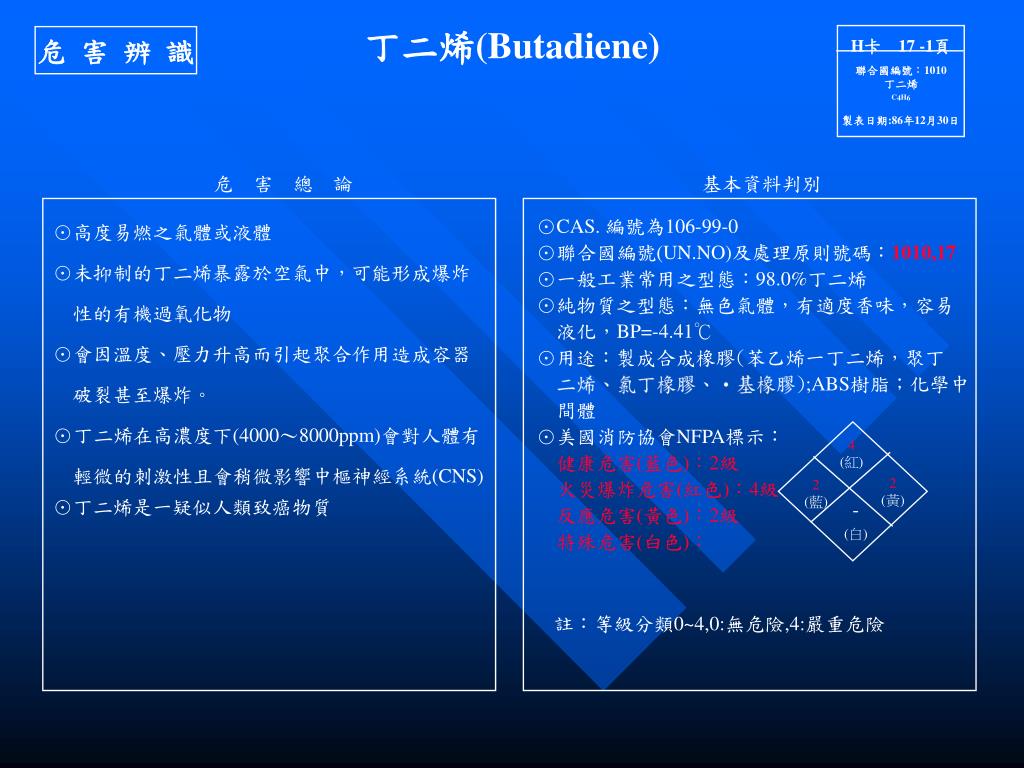

  18. H卡17 -1頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 丁二烯(Butadiene) 危 害 辨 識 危 害 總 論 基本資料判別 ⊙高度易燃之氣體或液體 ⊙未抑制的丁二烯暴露於空氣中,可能形成爆炸  性的有機過氧化物 ⊙會因溫度、壓力升高而引起聚合作用造成容器  破裂甚至爆炸。 ⊙丁二烯在高濃度下(4000~8000ppm)會對人體有 輕微的刺激性且會稍微影響中樞神經系統(CNS) ⊙丁二烯是一疑似人類致癌物質 ⊙CAS. 編號為106-99-0 ⊙聯合國編號(UN.NO)及處理原則號碼:1010,17 ⊙一般工業常用之型態:98.0%丁二烯 ⊙純物質之型態:無色氣體,有適度香味,容易 液化,BP=-4.41℃ ⊙用途:製成合成橡膠(苯乙烯一丁二烯,聚丁  二烯、氯丁橡膠、基橡膠);ABS樹脂;化學中 間體 ⊙美國消防協會NFPA標示: 健康危害(藍色):2級 火災爆炸危害(紅色):4級 反應危害(黃色):2級 特殊危害(白色): 4 (紅) 2 (黃) 2 (藍) - (白) 註:等級分類0~4,0:無危險,4:嚴重危險

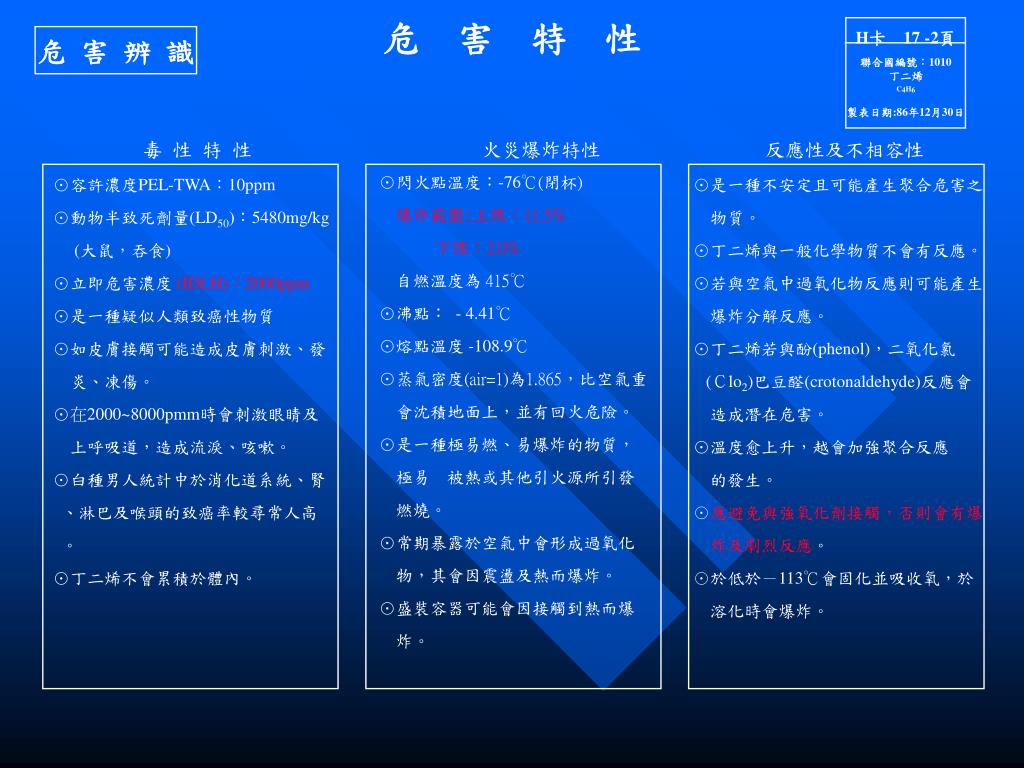

  19. H卡17 -2頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 危 害 特 性 危 害 辨 識 毒 性 特 性 火災爆炸特性 反應性及不相容性 ⊙閃火點溫度:-76℃(閉杯) 爆炸範圍:上限:11.5% 下限:2.0% 自燃溫度為415℃ ⊙沸點:- 4.41℃ ⊙熔點溫度-108.9℃ ⊙蒸氣密度(air=1)為1.865,比空氣重  會沈積地面上,並有回火危險。 ⊙是一種極易燃、易爆炸的物質, 極易 被熱或其他引火源所引發 燃燒。 ⊙常期暴露於空氣中會形成過氧化 物,其會因震盪及熱而爆炸。 ⊙盛裝容器可能會因接觸到熱而爆 炸。 ⊙容許濃度PEL-TWA:10ppm ⊙動物半致死劑量(LD50):5480mg/kg (大鼠,吞食) ⊙立即危害濃度(IDLH):2000ppm ⊙是一種疑似人類致癌性物質 ⊙如皮膚接觸可能造成皮膚刺激、發 炎、凍傷。 ⊙在2000~8000pmm時會刺激眼睛及 上呼吸道,造成流淚、咳嗽。 ⊙白種男人統計中於消化道系統、腎 、淋巴及喉頭的致癌率較尋常人高 。 ⊙丁二烯不會累積於體內。 ⊙是一種不安定且可能產生聚合危害之 物質。 ⊙丁二烯與一般化學物質不會有反應。 ⊙若與空氣中過氧化物反應則可能產生 爆炸分解反應。 ⊙丁二烯若與酚(phenol),二氧化氯 (Clo2)巴豆醛(crotonaldehyde)反應會 造成潛在危害。 ⊙溫度愈上升,越會加強聚合反應  的發生。 ⊙應避免與強氧化劑接觸,否則會有爆  炸及劇烈反應。 ⊙於低於-113℃會固化並吸收氧,於  溶化時會爆炸。

  20. 用了那些化學藥品? 化學藥品的本質危害 易燃性(自燃性) 反應性 毒性(腐蝕性) 製程條件為何? 製程的作用危害 高壓、真空 高溫、低溫 有那些機械設備? 一般危險者 能以「隔離原則」而消除危險者 被夾、被捲 特殊危險機械 危險性機械設備 物體墜落、爆炸性危害 電氣設備 感電 實驗室潛在危害辨識

  21. 製程作用危害 • 高放熱反應 • 氧化、硝化、鹵化、有機金屬化、偶氮化、氫化、裂解/熱分解、聚合、磺化、縮合。 • 製程中之組成位於爆炸範圍或附近者。 • 高壓、真空。 • 高溫、低溫。 • T>A.I.T. • 製程中有明顯之高低壓差,P • (上游壓力)4(下游壓力)。

  22. 用了那些化學藥品? 化學藥品的本質危害 易燃性(自燃性) 反應性 毒性(腐蝕性) 製程條件為何? 製程的作用危害 高壓、真空 高溫、低溫 有那些機械設備? 一般危險者 能以「隔離原則」而消除危險者 被夾、被捲 特殊危險機械 危險性機械設備 物體墜落、爆炸性危害 電氣設備 感電 實驗室潛在危害辨識

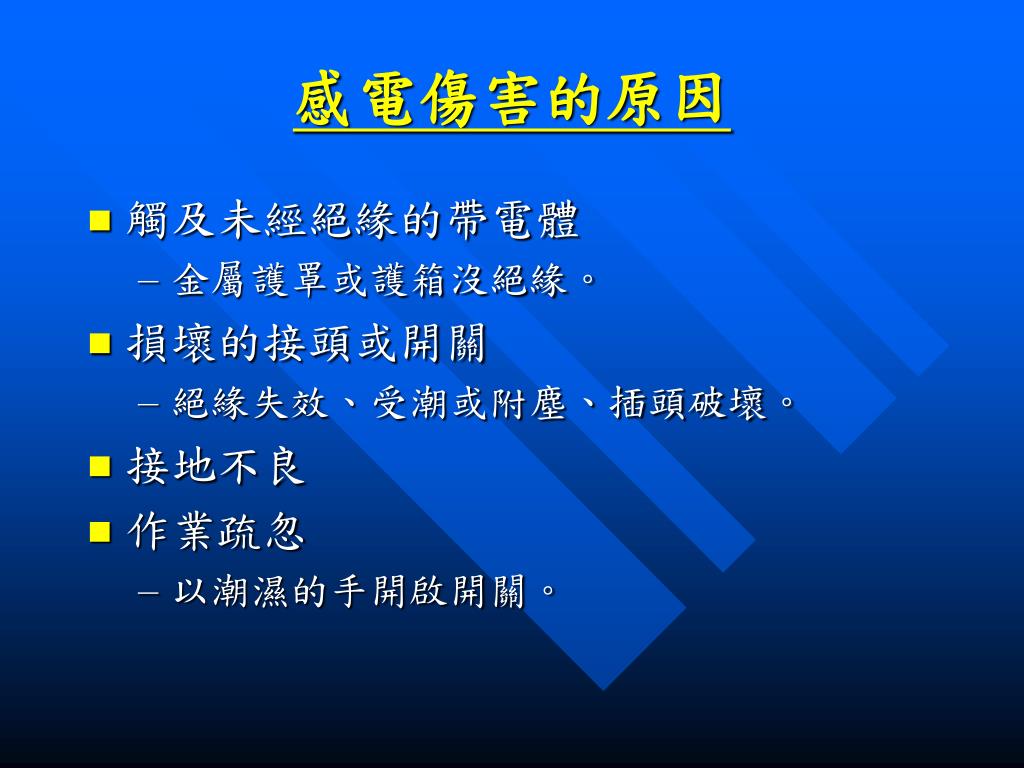

  23. 感電傷害的原因 • 觸及未經絕緣的帶電體 • 金屬護罩或護箱沒絕緣。 • 損壞的接頭或開關 • 絕緣失效、受潮或附塵、插頭破壞。 • 接地不良 • 作業疏忽 • 以潮濕的手開啟開關。

  24. 緊急應變計畫的擬定 • 依危害辨識的結果決定緊急應變演練計畫的項目、災害規模及添購應變器材。 • 依現有資源擬定緊急應變計畫。 • 人力 • 物力

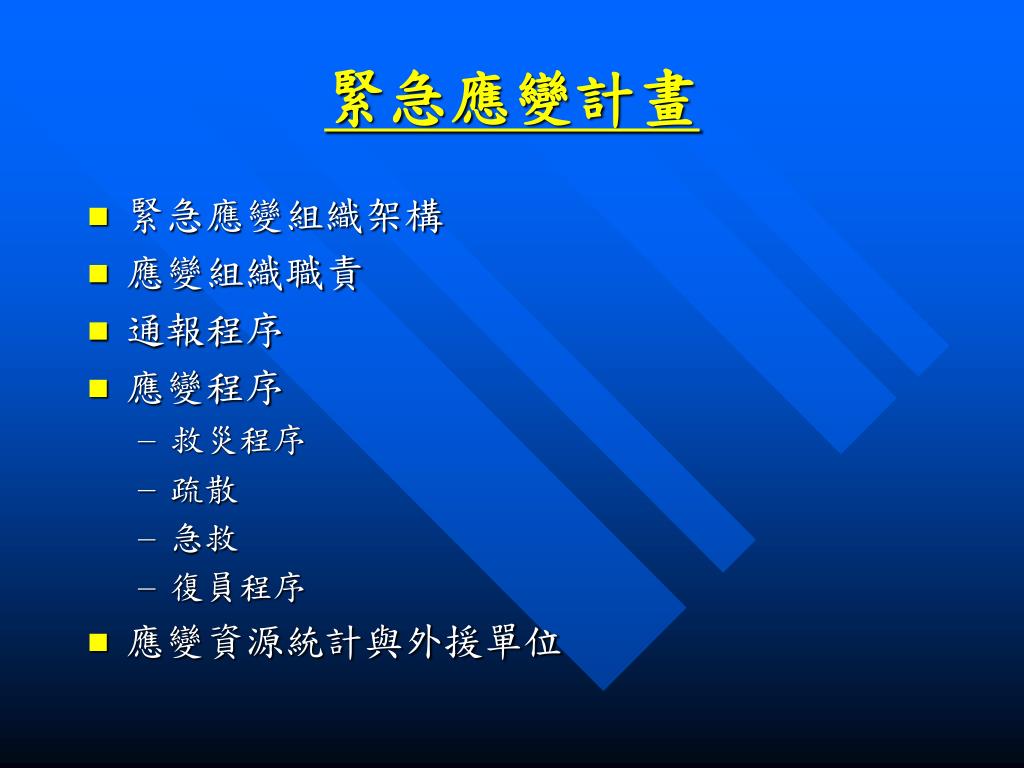

  25. 緊急應變計畫 • 緊急應變組織架構 • 應變組織職責 • 通報程序 • 應變程序 • 救災程序 • 疏散 • 急救 • 復員程序 • 應變資源統計與外援單位

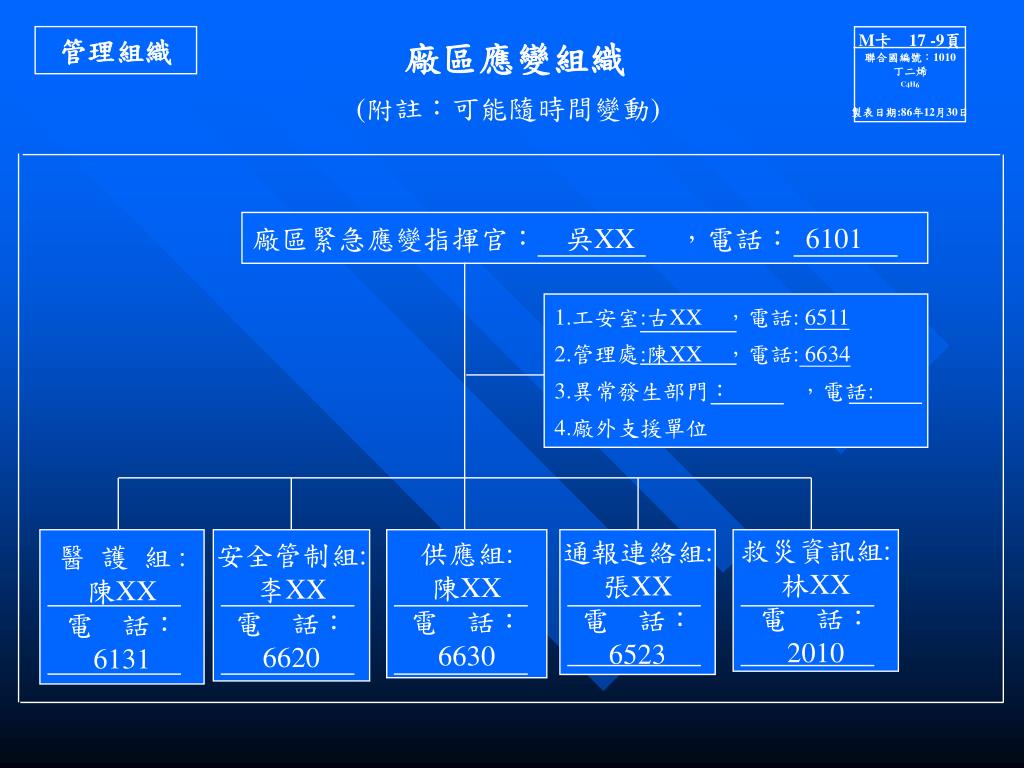

  26. M卡17 -9頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 管理組織 廠區應變組織 (附註:可能隨時間變動) 廠區緊急應變指揮官: 吳XX  ,電話: 6101 1.工安室:古XX,電話: 6511 2.管理處:陳XX ,電話: 6634 3.異常發生部門: ,電話: 4.廠外支援單位 醫 護 組: 陳XX 電 話: 6131 安全管制組: 李XX 電 話: 6620 供應組: 陳XX 電 話: 6630 通報連絡組: 張XX 電 話: 6523 救災資訊組: 林XX 電 話: 2010

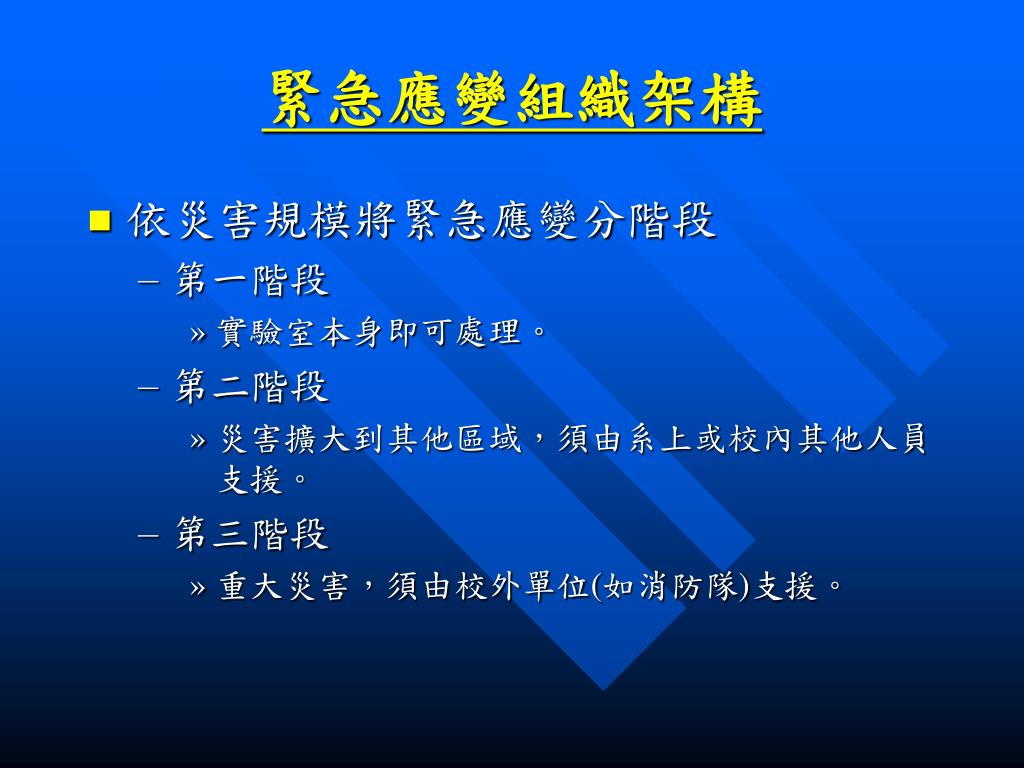

  27. 緊急應變組織架構 • 依災害規模將緊急應變分階段 • 第一階段 • 實驗室本身即可處理。 • 第二階段 • 災害擴大到其他區域,須由系上或校內其他人員支援。 • 第三階段 • 重大災害,須由校外單位(如消防隊)支援。

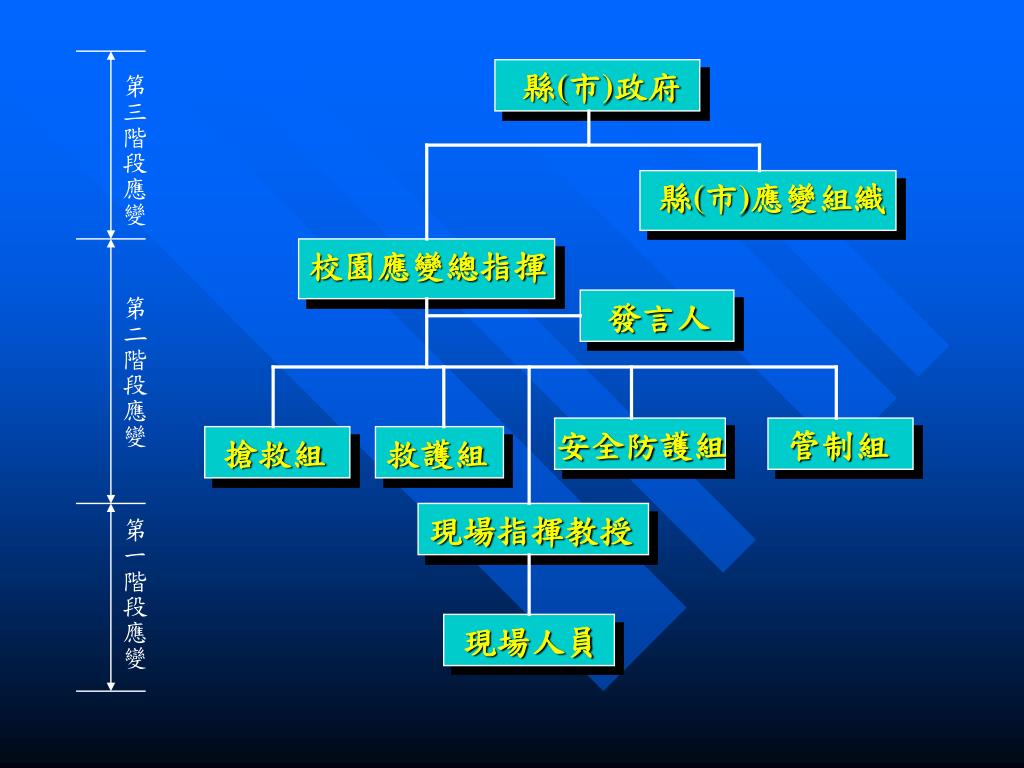

  28. 縣(市)政府 第三階段應變 縣(市)應變組織 校園應變總指揮 第二階段應變 發言人 安全防護組 管制組 搶救組 救護組 現場指揮教授 第一階段應變 現場人員

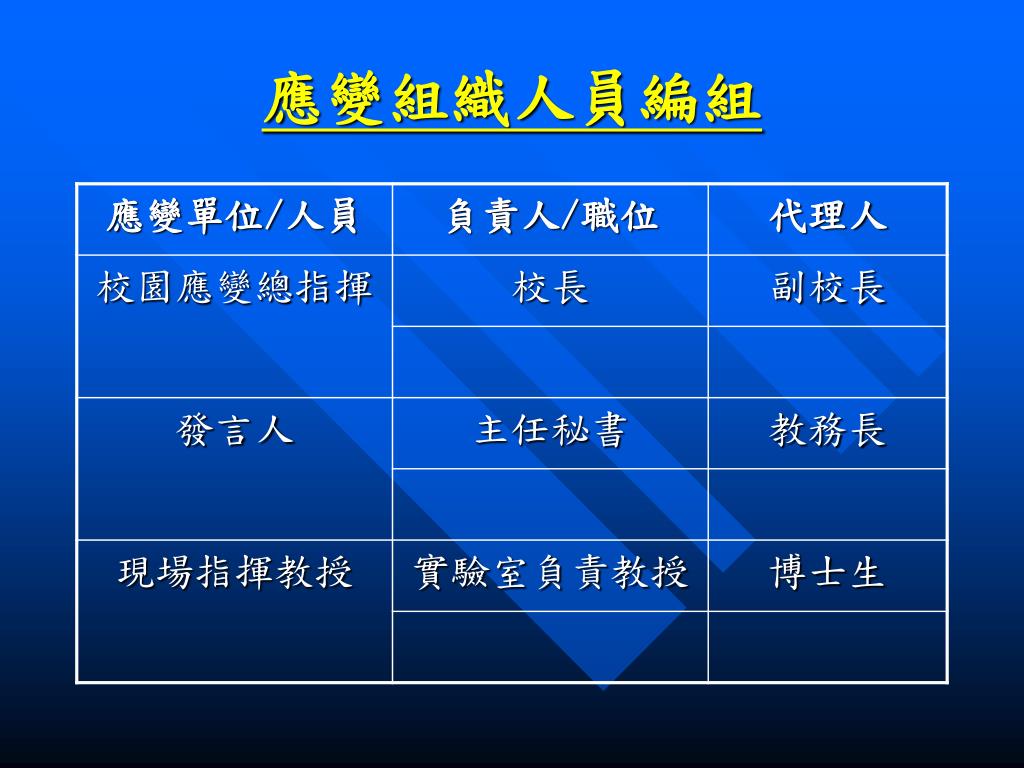

  29. 應變組織人員編組

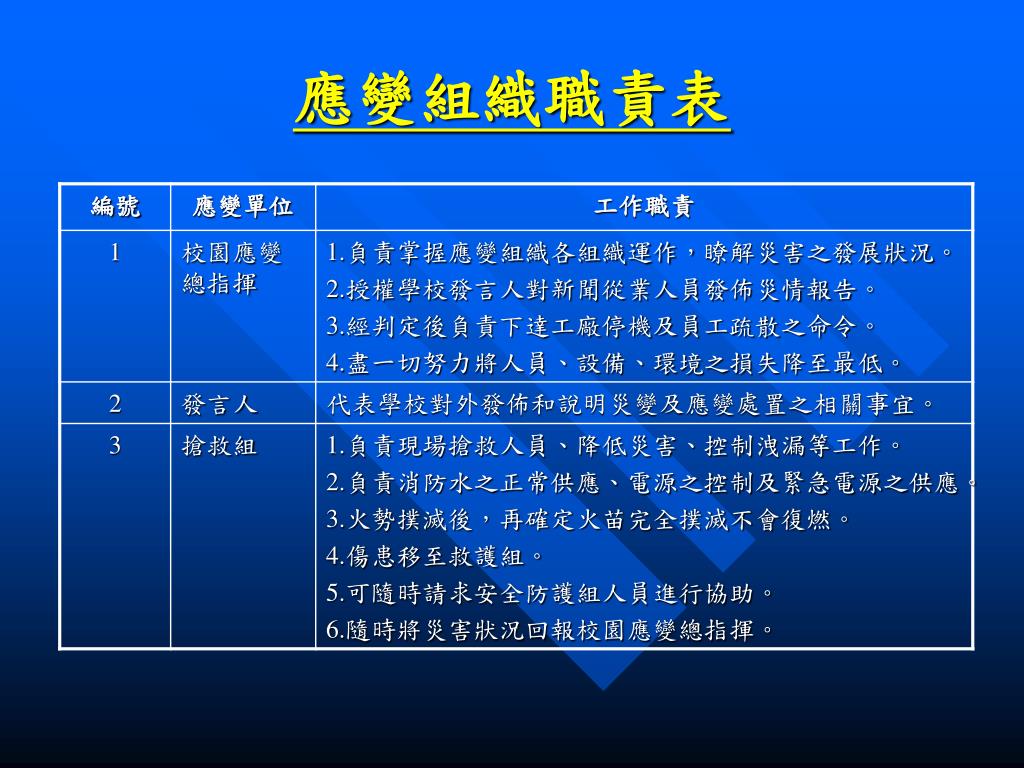

  30. 應變組織職責表

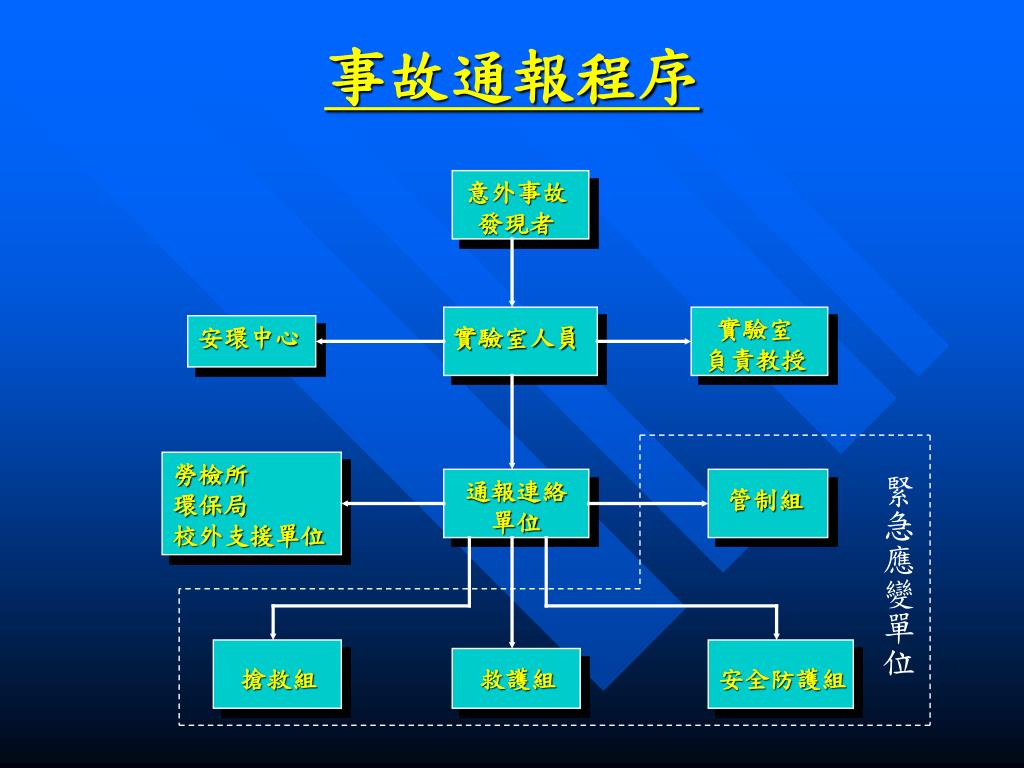

  31. 事故通報程序 意外事故 發現者 實驗室 負責教授 安環中心 實驗室人員 勞檢所 環保局 校外支援單位 通報連絡單位 緊急應變單位 管制組 搶救組 救護組 安全防護組

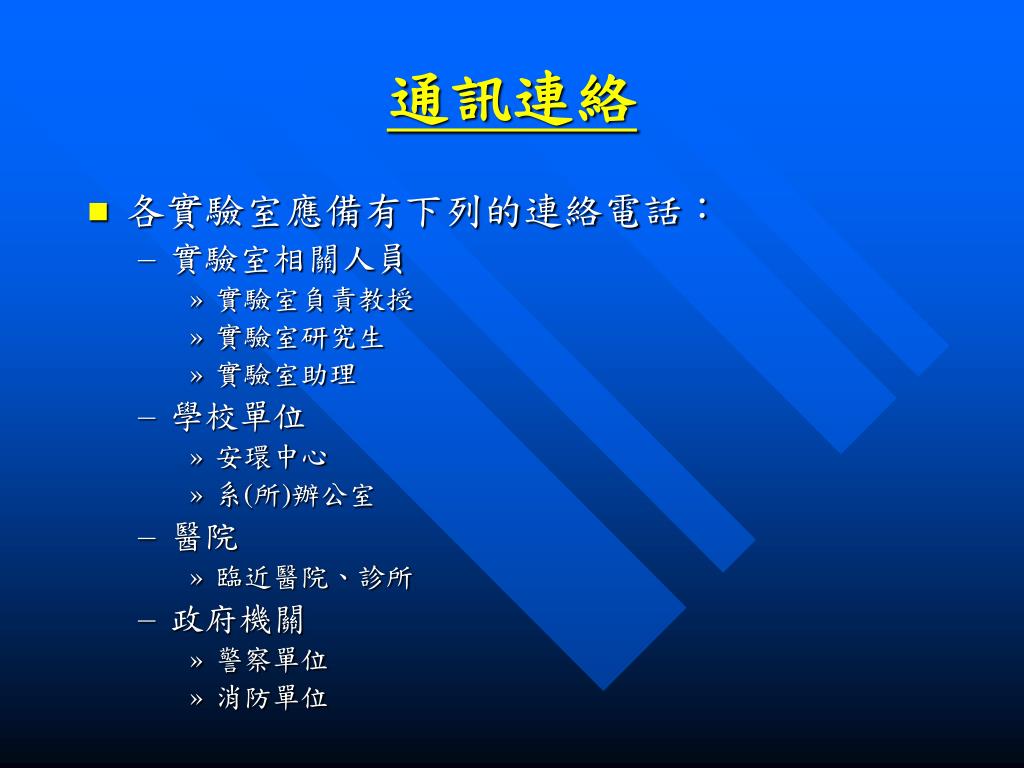

  32. 通訊連絡 • 各實驗室應備有下列的連絡電話: • 實驗室相關人員 • 實驗室負責教授 • 實驗室研究生 • 實驗室助理 • 學校單位 • 安環中心 • 系(所)辦公室 • 醫院 • 臨近醫院、診所 • 政府機關 • 警察單位 • 消防單位

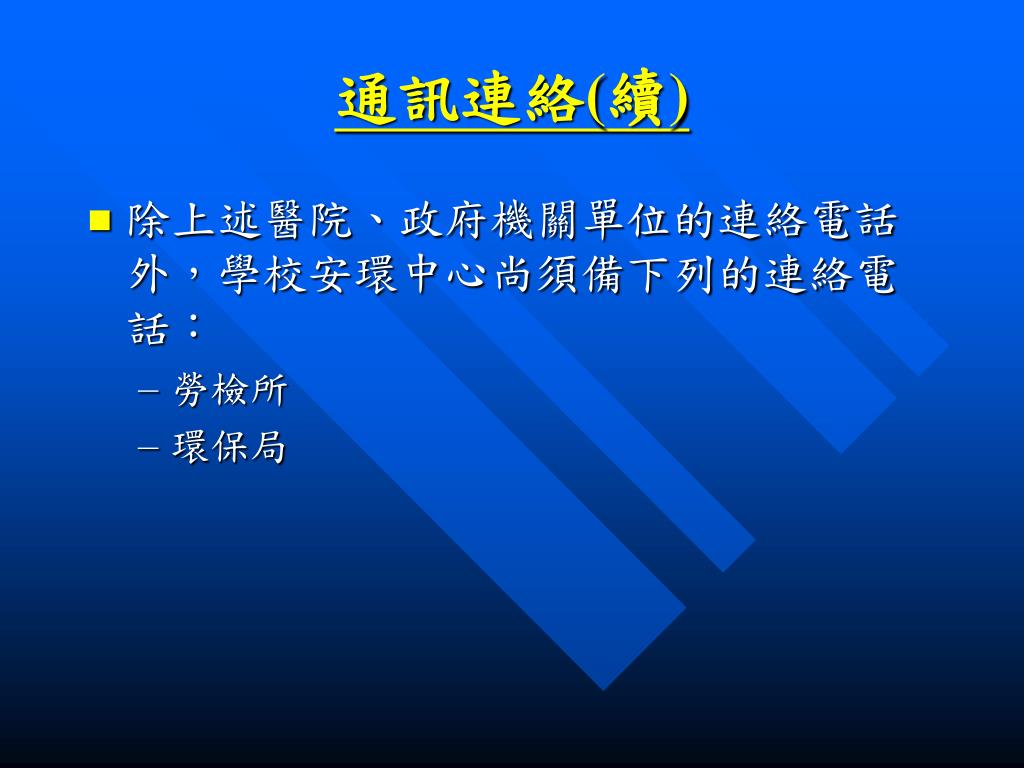

  33. 通訊連絡(續) • 除上述醫院、政府機關單位的連絡電話外,學校安環中心尚須備下列的連絡電話: • 勞檢所 • 環保局

  34. 緊急應變計畫 • 緊急應變組織架構 • 應變組織職責 • 通報程序 • 應變程序 • 救災程序 • 疏散(逃生) • 急救 • 復員程序 • 應變資源統計與外援單位

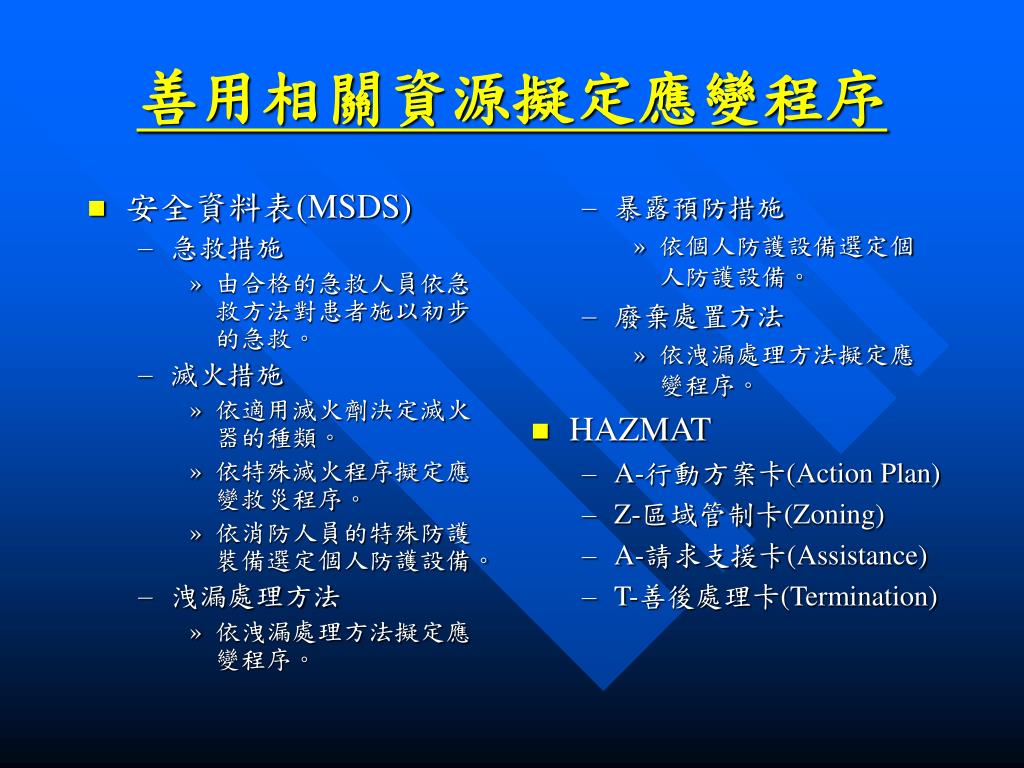

  35. 安全資料表(MSDS) 急救措施 由合格的急救人員依急救方法對患者施以初步的急救。 滅火措施 依適用滅火劑決定滅火器的種類。 依特殊滅火程序擬定應變救災程序。 依消防人員的特殊防護裝備選定個人防護設備。 洩漏處理方法 依洩漏處理方法擬定應變程序。 暴露預防措施 依個人防護設備選定個人防護設備。 廢棄處置方法 依洩漏處理方法擬定應變程序。 HAZMAT A-行動方案卡(Action Plan) Z-區域管制卡(Zoning) A-請求支援卡(Assistance) T-善後處理卡(Termination) 善用相關資源擬定應變程序

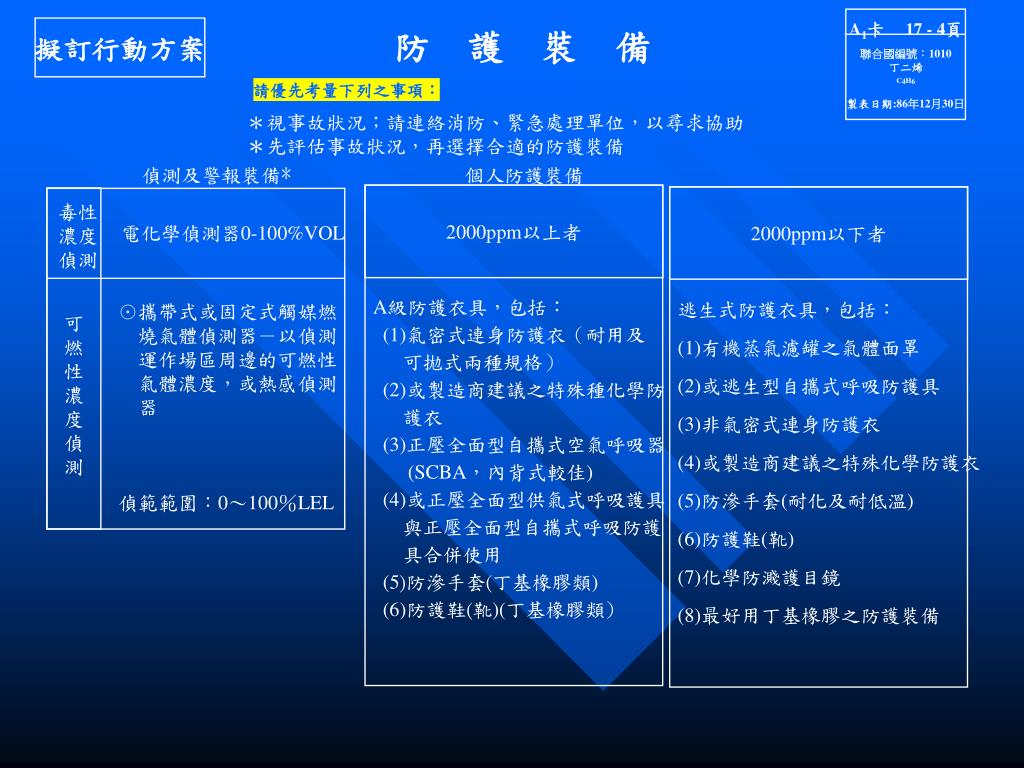

  36. A1卡17 - 4頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 防 護 裝 備 擬訂行動方案 請優先考量下列之事項: *視事故狀況;請連絡消防、緊急處理單位,以尋求協助 *先評估事故狀況,再選擇合適的防護裝備 偵測及警報裝備* 個人防護裝備 2000ppm以上者 2000ppm以下者 可 燃 性 濃 度 偵 測 毒性 濃度 偵測 電化學偵測器0-100%VOL 逃生式防護衣具,包括: (1)有機蒸氣濾罐之氣體面罩 (2)或逃生型自攜式呼吸防護具 (3)非氣密式連身防護衣 (4)或製造商建議之特殊化學防護衣 (5)防滲手套(耐化及耐低溫) (6)防護鞋(靴) (7)化學防濺護目鏡 (8)最好用丁基橡膠之防護裝備 A級防護衣具,包括: (1)氣密式連身防護衣(耐用及 可拋式兩種規格) (2)或製造商建議之特殊種化學防 護衣 (3)正壓全面型自攜式空氣呼吸器 (SCBA,內背式較佳) (4)或正壓全面型供氣式呼吸護具 與正壓全面型自攜式呼吸防護 具合併使用 (5)防滲手套(丁基橡膠類) (6)防護鞋(靴)(丁基橡膠類) ⊙攜帶式或固定式觸媒燃 燒氣體偵測器-以偵測 運作場區周邊的可燃性 氣體濃度,或熱感偵測 器 偵範範圍:0~100%LEL

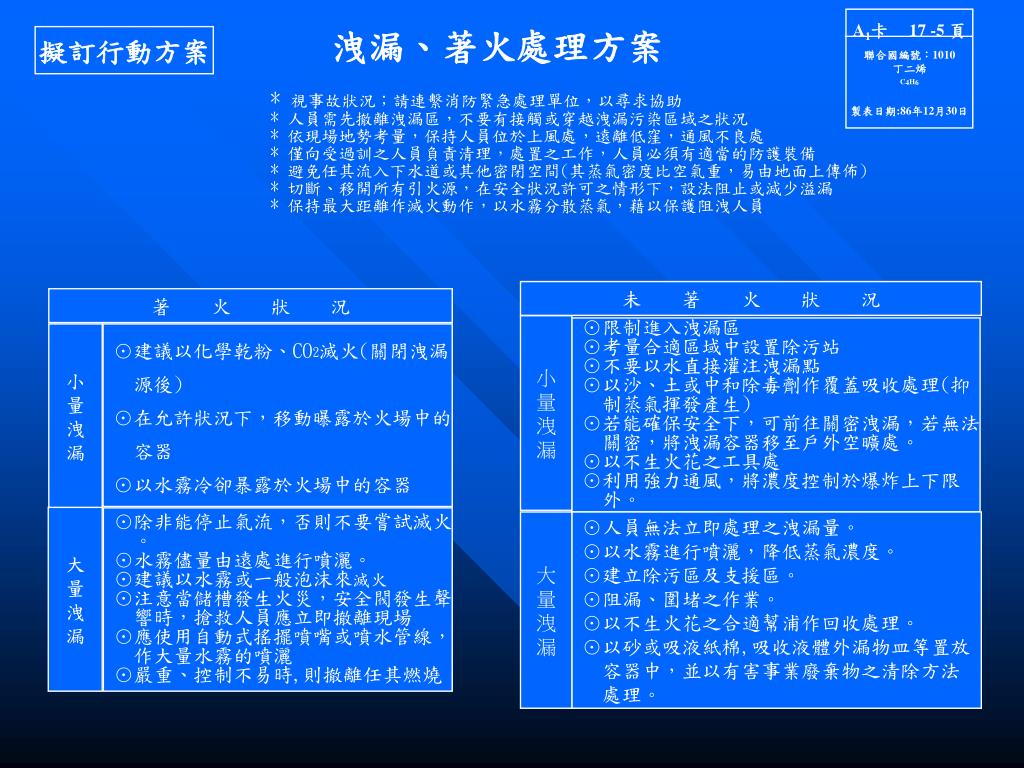

  37. A1卡17 -5 頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 洩漏、著火處理方案 擬訂行動方案 * 視事故狀況;請連繫消防緊急處理單位,以尋求協助 * 人員需先撤離洩漏區,不要有接觸或穿越洩漏污染區域之狀況 * 依現場地勢考量,保持人員位於上風處,遠離低窪,通風不良處 * 僅向受過訓之人員負責清理,處置之工作,人員必須有適當的防護裝備 * 避免任其流入下水道或其他密閉空間(其蒸氣密度比空氣重,易由地面上傳佈) * 切斷、移開所有引火源,在安全狀況許可之情形下,設法阻止或減少溢漏 * 保持最大距離作滅火動作,以水霧分散蒸氣,藉以保護阻洩人員 未  著  火  狀  況 著  火  狀  況 小 量 洩 漏 ⊙限制進入洩漏區 ⊙考量合適區域中設置除污站 ⊙不要以水直接灌注洩漏點 ⊙以沙、土或中和除毒劑作覆蓋吸收處理(抑 制蒸氣揮發產生) ⊙若能確保安全下,可前往關密洩漏,若無法 關密,將洩漏容器移至戶外空曠處。  ⊙以不生火花之工具處 ⊙利用強力通風,將濃度控制於爆炸上下限 外。 小 量 洩 漏 ⊙建議以化學乾粉、CO2滅火(關閉洩漏 源後) ⊙在允許狀況下,移動曝露於火場中的 容器 ⊙以水霧冷卻暴露於火場中的容器 大 量 洩 漏 ⊙除非能停止氣流,否則不要嘗試滅火 。 ⊙水霧儘量由遠處進行噴灑。 ⊙建議以水霧或一般泡沫來滅火 ⊙注意當儲槽發生火災,安全閥發生聲  響時,搶救人員應立即撤離現場 ⊙應使用自動式搖擺噴嘴或噴水管線,  作大量水霧的噴灑 ⊙嚴重、控制不易時,則撤離任其燃燒 大 量 洩 漏 ⊙人員無法立即處理之洩漏量。 ⊙以水霧進行噴灑,降低蒸氣濃度。 ⊙建立除污區及支援區。 ⊙阻漏、圍堵之作業。 ⊙以不生火花之合適幫浦作回收處理。 ⊙以砂或吸液紙棉,吸收液體外漏物皿等置放 容器中,並以有害事業廢棄物之清除方法 處理。

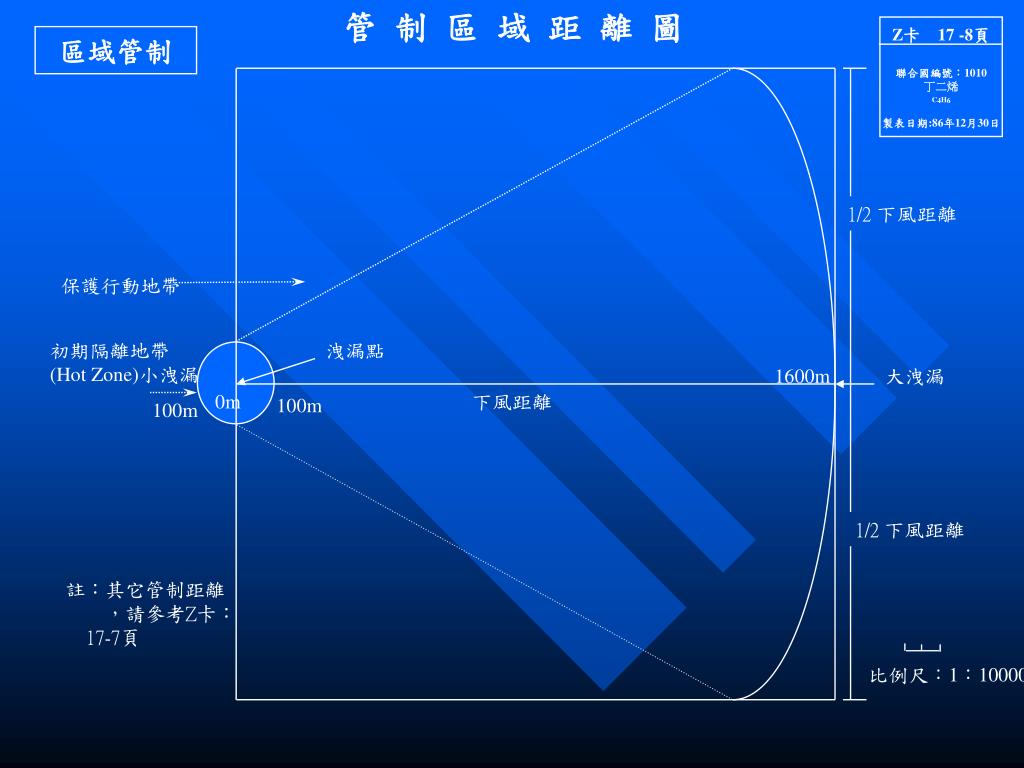

  38. 管 制 區 域 距 離 圖 Z卡17 -8頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 區域管制 1/2 下風距離 保護行動地帶 初期隔離地帶 (Hot Zone)小洩漏 洩漏點 1600m 大洩漏 0m 下風距離 100m 100m 1/2 下風距離 註:其它管制距離 ,請參考Z卡: 17-7頁 比例尺:1:10000

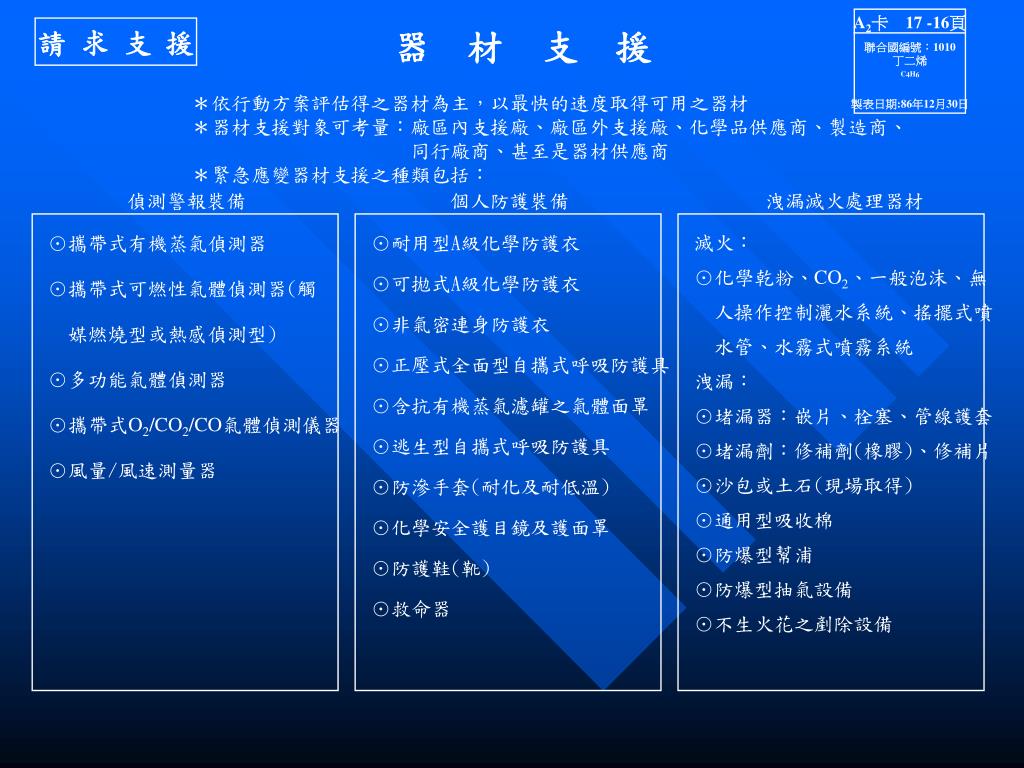

  39. A2卡 17 -16頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 器 材 支 援 請 求 支 援 *依行動方案評估得之器材為主,以最快的速度取得可用之器材 *器材支援對象可考量:廠區內支援廠、廠區外支援廠、化學品供應商、製造商、 同行廠商、甚至是器材供應商 *緊急應變器材支援之種類包括: 偵測警報裝備 個人防護裝備 洩漏滅火處理器材 ⊙攜帶式有機蒸氣偵測器 ⊙攜帶式可燃性氣體偵測器(觸 媒燃燒型或熱感偵測型) ⊙多功能氣體偵測器 ⊙攜帶式O2/CO2/CO氣體偵測儀器 ⊙風量/風速測量器 ⊙耐用型A級化學防護衣 ⊙可拋式A級化學防護衣 ⊙非氣密連身防護衣 ⊙正壓式全面型自攜式呼吸防護具 ⊙含抗有機蒸氣濾罐之氣體面罩 ⊙逃生型自攜式呼吸防護具 ⊙防滲手套(耐化及耐低溫) ⊙化學安全護目鏡及護面罩 ⊙防護鞋(靴) ⊙救命器 滅火: ⊙化學乾粉、CO2、一般泡沫、無  人操作控制灑水系統、搖擺式噴  水管、水霧式噴霧系統 洩漏: ⊙堵漏器:嵌片、栓塞、管線護套 ⊙堵漏劑:修補劑(橡膠)、修補片 ⊙沙包或土石(現場取得) ⊙通用型吸收棉 ⊙防爆型幫浦 ⊙防爆型抽氣設備 ⊙不生火花之剷除設備

  40. T卡17 - 17頁 聯合國編號:1010 丁二烯 C4H6 製表日期:86年12月30日 人員環境之善後 善 後 處 理 *保持洩漏區通風良好,且其清理工作須用受過訓之人員負責 *對於消防冷卻用水之廢水,可能具有毒性,應予收集並納入廢水處理系統處理 人 員 除 污 處 理 災 後 處 理 溶液: ⊙以非燃性分散劑撒在洩漏處,以適量的水及毛  刷清洗,待作用成孔狀液即可清除乾淨,將污  物剷入密閉標示桶中,待進一步處理 ⊙若無分散劑,可用乾沙代替,待其吸收後,將  污沙剷入密閉標示桶中,再進一步處理 氣體: ⊙以強力防爆型幫浦抽氣收集後的氣體,可將其  導引入適當的燃燒密閉空間焚化之 廢品處理: ⊙置於塑膠袋中或紙上,溶於可燃溶劑(酒精、  乙醚...等)再將溶液噴入有鹼液滌氣器的爐中 焚之 ⊙自事故現場回到指揮中心前宜先作好裝備及工 具的除污工作 ⊙依除污站架設的路徑,進入除污站 ⊙以足夠水或除污劑沖洗防護裝備及洩漏處理工 具 ⊙簡易測試是否有殘留,若有則再進一步清洗 ⊙完成後依指示在特定區域將防護裝置脫除 ⊙除污處理後之廢棄物宜置於防滲塑膠袋或廢棄 除污容器中,待進一步處理

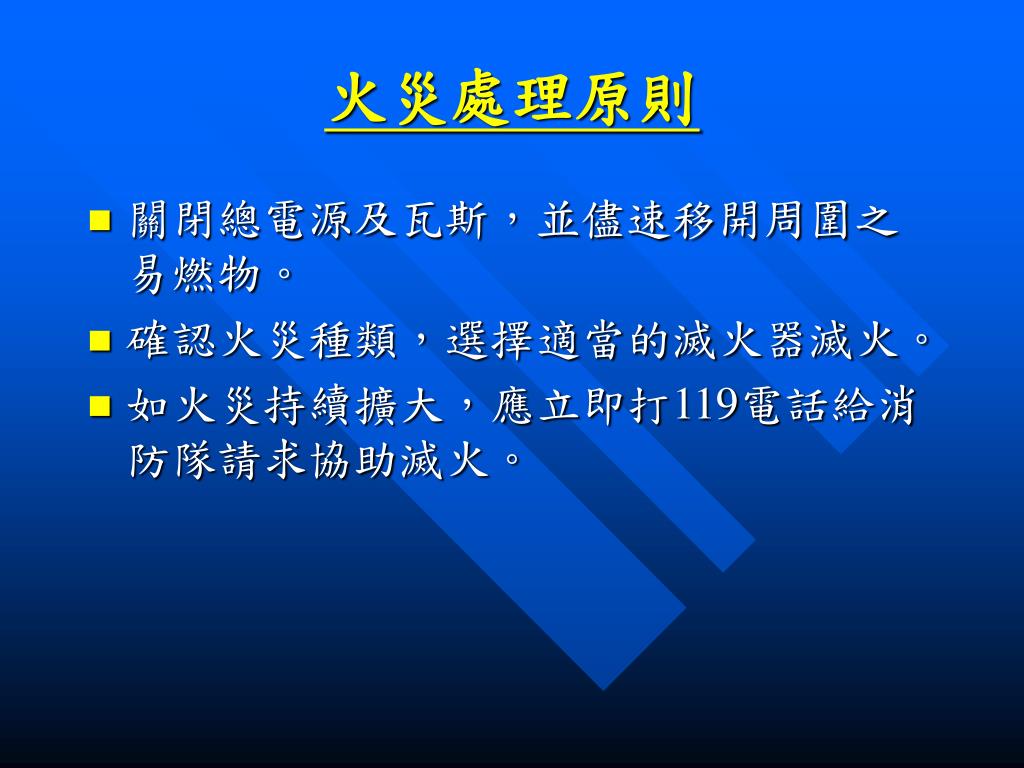

  41. 火災處理原則 • 關閉總電源及瓦斯,並儘速移開周圍之易燃物。 • 確認火災種類,選擇適當的滅火器滅火。 • 如火災持續擴大,應立即打119電話給消防隊請求協助滅火。

  42. 化學藥品外洩處理原則 • 依通報程序通知實驗室負責人員。 • 穿戴適當的個人防護器具。 關斷洩漏源,以適當的中和劑處理。 • 將污染區以黃塑膠繩隔離標示。 • 大量化學藥品或氣體外洩時,應立即疏散附近人員。

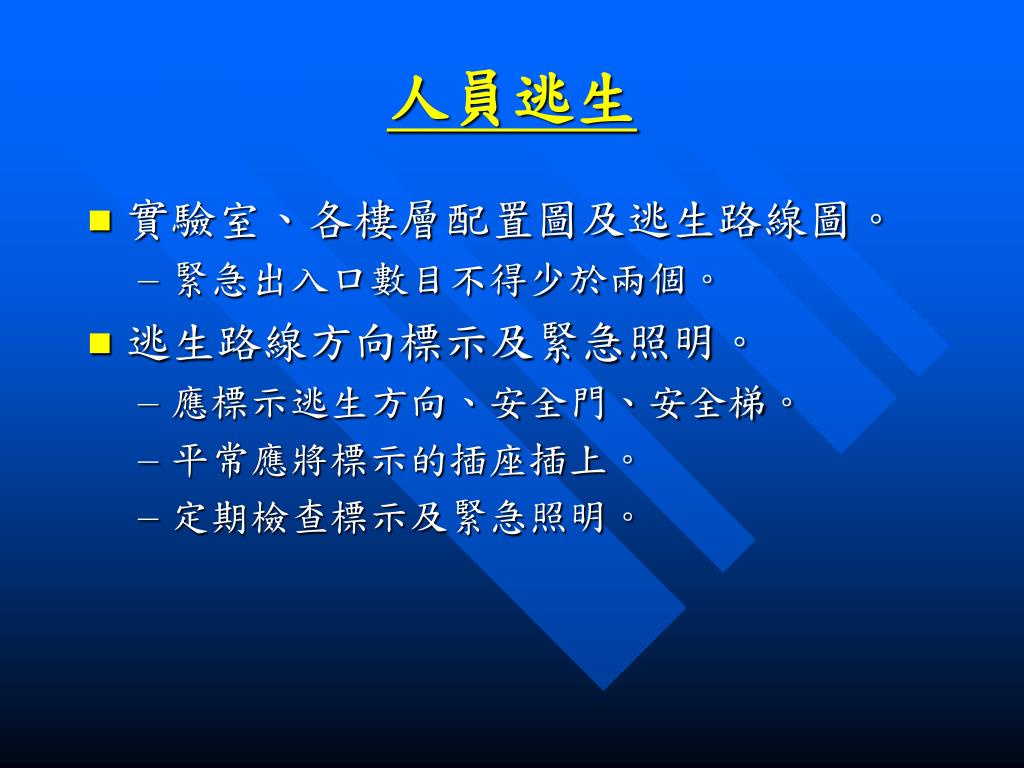

  43. 人員逃生 • 實驗室、各樓層配置圖及逃生路線圖。 • 緊急出入口數目不得少於兩個。 • 逃生路線方向標示及緊急照明。 • 應標示逃生方向、安全門、安全梯。 • 平常應將標示的插座插上。 • 定期檢查標示及緊急照明。
