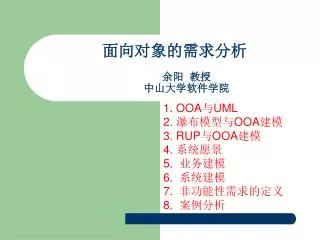

  1. 面向对象的需求分析余阳 教授中山大学软件学院 1. OOA与UML 2. 瀑布模型与OOA建模 3. RUP与OOA建模 4. 系统愿景 5. 业务建模 6. 系统建模 7. 非功能性需求的定义 8. 案例分析

  2. 0. OOA与UML • OOA的核心是利用面向对象的概念和方法建造需求模型。包含:图形语言机制+面向对象方法学 • 历史: • 60年代中Simula 67; • 80年代初Smalltalk;80年代中后期成为软件开发方法。 • 90年代中后期,UML(统一建模语言) • OO方法把程序看作是相互协调而又彼此独立的对象的集合。 • OO方法强调软件开发过程中面向客观世界中的事物,采用人类认识世界的普遍的思维方法。

  3. 1. OOA与UML——OO的概念 • 对象:是现实世界中个体或事物的抽象表示,是其属性和相关操作的封装。 • 类:某些对象共同特征(属性和操作)的表示。 • 继承:是现实世界中遗传关系的直接模型,它表示类间的内在联系以及对属性和操作的共享。 • 聚集:现实世界中部分-整体关系的模拟。 • 消息:对象与外部世界相互关联的唯一途径。 • 关联、依赖、多态……

  4. 1. OOA与UML——UML简介 • 用于对软件密集型系统的制品进行可视化、祥述、构造和文档化的图形语言,是一种描绘系统蓝图的标准方法。 • 综合了Grady Booch的Booch方法、Jackson的 OOSE和Rumbaugh的OMT方法,1994年底开始,1998年发布了UML 1.3版。 • UML是一种语言,提供了用于交流的词汇表和词汇表中组合词汇的规则。特别着重于对系统进行概念上物理上的可视化描述。主要完成的工作:可视化、祥述、构造、文档化。 • 使用UML描述系统,可直接得到需求、体系结构、项目计划和源代码等文档。

  5. 1. OOA与UML——UML的语言机制 • 图形化的表示机制,十多种视图,分4类: • 用例图:用户角度:功能、执行者 • 静态图:系统静态结构 • 类图:概念及关系 • 对象图:某种状态或时间段内,系统中活跃的对象及其关系 • 包图:描述系统的分解结构 • 行为图:系统的动态行为 • 交互图:描述对象间的消息传递 • 顺序图:强调对象间消息发送的时序 • 合作图:强调对象间的动态协作关系 • 状态图:对象的动态行为。状态-事件-状态迁移-响应动作 • 活动图:描述系统为完成某功能而执行的操作序列 • 实现图:描述系统的组成和分布状况 • 构件图:组成部件及其关系 • 部署图:物理体系结构及与软件单元的对应关系

  6. 1. OOA与UML——UML语言机制(用例图) • 例:

  7. 1. OOA与UML——UML语言机制(类图)

  8. 1. OOA与UML——UML语言机制(顺序图)

  9. 1. OOA与UML——UML语言机制(协作图)

  10. 1. OOA与UML——UML语言机制(状态图)

  11. 2.瀑布模型与OOA建模 • 瀑布模型的OOA过程 系统愿景 领域专家 SSD或泳道图 业务用例模型 系统用例模型 用例图 用例图 用例 用例BSD 领域(概念)模型 操作契约 分析师 系统非功能性需求 系统顶层架构

  12. 3. RUP与OOA建模——过程与目标 • 迭代渐进式,四个阶段: • 初启:确定目标、范围、粗略估价、决策。识别并简略描述用例、精化10%的用例。几天或一周。 • 细化:初步需求分析、初步高层设计、部分详细设计、部分原型构造。主要需求通过用例及用例图描述(详细描述90%)和部分用例的产品级实现(20%);标识重要的风险,并能够精确估算实现每一用例的完成时间。2-6次迭代。 • 构造:通过迭代完成对所有用例的软件实现。 • 迭代计划及其原则:业务价值大、风险高、能反映系统架构的用例优先 • 迭代过程:针对用例的分析、设计、编码、测试、集成 • 移交

  13. 3. RUP与OOA建模——敏捷RUP的OOA

  14. 3. RUP与OOA建模——RUP阶段与任务

  15. 4. 系统愿景——愿景(Vision) • 谁被《财富》杂志评为“20世纪最伟大企业家”? • 让每个家庭都拥有一辆汽车! • 让每个桌面都有一台计算机!

  16. 4. 系统愿景——概念 • 系统愿景:客户开发该系统的目的 • 客户(Customer)vs. 用户(User)vs. 涉众(Stakeholder) • 系统愿景决定了系统的需求! • 如果仅允许一份文档、模型或工件来支撑项目,我会选择愿景文档。 --Philippe Kruchten

  17. 4. 系统愿景——规则1 • 规则1:愿景必须来自客户的老大——最有权力的观众、你的衣食父母,他是否高兴很重要!

  18. 4. 系统愿景——规则1 • 接触不到“老大”?

  19. 4. 系统愿景——规则1 • 愿景不是功能,老大往往不会从功能角度考虑。

  20. 4. 系统愿景——规则2 • 规则2:必须指出度量指标

  21. 4. 系统愿景——规则2 • 不同维度度量指标之间的排序

  22. 4. 系统愿景——规则3 • 规则3:愿景必须恰如其分,换一个项目就不合适

  23. 4. 系统愿景——规则4 • 规则4:单独列出涉众高阶目标及利益 • 谁关心这个系统?会涉及到他的什么利益?

  24. 4. 系统愿景——规则4 • 同一件事情,不同的利益视角

  25. 4. 系统愿景——规则4 • 台上演什么戏?由台下各种人角逐而定。 • 探索系统的需求,就是探索涉众利益之间的最佳平衡点。 • 越是一线用户,往往排位越低,没有用户的系统,也一样有涉众。 • 开发人员花在前排涉众身上的时间往往不够! • 排序是否正确直接影响需求。

  26. 4. 系统愿景——其它规则 • 规则5:保持简捷,最好不超过10条。

  27. 5. 业务建模 • 系统“需求”不断变化的根源——来路不正! • 没有把系统放在组织中来看,导致得到的系统不符合组织需要 • 把视角从系统转向组织 • 系统如何给组织带来好处?讲一个好卖的故事! 网站系统 != 网站组织

  28. 5. 业务建模——选定业务组织 • 愿景波及的需要改进的组织 • 绝大多数工作流不相干--太大 • 很多要改进的地方未涉及--太小 • 和老大的职权范围有关

  29. 5. 业务建模——选定业务组织 • 从外部看:价值的集合——业务用例图 • 从内部看:系统的集合——业务序列图

  30. 5. 业务建模——业务用例图 • 业务执行者:在组织之外和组织交互的人群或组织 • 业务工人:在组织的一部分

  31. 5. 业务建模——业务用例图 • 业务工人vs. 业务实体(Business Entity) • 待开发系统——组织中的一个新的业务实体,以取代现有业务工人或业务实体的一些责任

  32. 5. 业务建模——业务用例图 • 组织为业务执行者提供哪些价值? • 注意:业务建模的研究对象是组织! • 对外的价值(业务用例)基本不会变化,但内部的实现每次会变化一部分。

  33. 5. 业务建模——业务用例图 • 业务流程就是业务用例的实现 • 组织里发生的一切都是为业务执行者提供价值

  34. 5. 业务建模——业务用例描述 文字 活动图 序列图 • 活动图往往只表现动作,序列图强迫思考背后目的,更清晰。

  35. 5. 业务建模——业务用例描述 • 消息的名字——代表责任和目的

  36. 5. 业务建模——业务用例描述 • 消息的方向——责任委托,不是数据流动

  37. 5. 业务建模——业务用例描述 • 不要围着待开发系统编造业务流程

  38. 5. 业务建模——业务用例描述 • 只画领域相关的系统

  39. 5. 业务建模——业务用例描述 • 把时间看作特殊的业务实体。时间 != 定时器

  40. 5. 业务建模——业务用例描述 • 最小单位是人或独立智能系统

  41. 5. 业务建模——业务改进 • 原业务用例的业务流程

  42. 5. 业务建模——业务改进 • 用新的软件改进原来的业务流程

  43. 5. 业务建模——业务改进 • 改进点:改善信息流转

  44. 5. 业务建模——业务改进 • 改进点:封装复杂业务逻辑

  45. 5. 业务建模——业务改进 • 访问和操作业务对象

  46. 5. 业务建模——业务改进 • 改进点,结合愿景,针对每个活动思考: • 涉及到信息的流动吗(物流能变成信息流吗)? • 包含的业务逻辑能封装到系统里吗? • 涉及到什么业务对象?需要系统管理起来吗?

  47. 5. 业务建模——抽取系统用例

  48. 6. 系统建模 • 系统建模的研究对象是要开发的系统 • 系统用例:从外部用户的角度看,一个用例是执行者与软件系统间的一次典型的交互作用。从系统内部看:一个用例代表系统执行的一系列动作,且动作结果被外部执行者察觉。 • 执行者通过系统用例达到某个目标,对解决某个业务问题有价值。 • 系统执行者:在系统外,与系统作有意义交互的系统

  49. 6. 系统建模——系统执行者 • 系统执行者与重要无关

  50. 6. 系统建模——系统执行者 • 有意义的交互
