  1. Виды компьютерной графики 2 • Растровое изображение • Векторное изображение

  2. Растровое кодирование графической информации 3 23.10.2014

  3. Цель: 4 знакомство с принципами кодирования черно-белых и цветных растровых изображений

  4. Черно-белое изображение 0 – белый цвет, 1 – черный цвет 5 Пиксель – минимальный элемент растрового изображения (точка), которому можно задать цвет.

  5. РТ: №37, стр. 29-30.Нарисуйте черно-белые изображения, которым будут соответствовать двоичные коды (закрасьте клетки с единицами) 6

  6. РТ: №37, стр. 29.Нарисуйте черно-белые изображения, которым будут соответствовать двоичные коды (закрасьте клетки с единицами) 7

  7. Кодирование растровой графической информации в десятичной системе счисления 8

  8. Кодирование растровой графической информации в десятичной системе счисления 9

  9. Кодирование растровой графической информации в десятичной системе счисления 10 Незначащие нули

  10. РТ: №39 (1), стр. 31.От десятичных кодов перейдите к двоичным и нарисуйте соответствующие им черно-белые изображения. 11 00011111 00000011 00000101 00001001 00010001 00100000 01000000 10000000

  11. РТ: №39 (1), стр. 31.От десятичных кодов перейдите к двоичным и нарисуйте соответствующие им черно-белые изображения. 12

  12. Пиксели разных цветов Растровое кодирование цветных изображений 13

  13. Растровое кодирование цветных изображений • Каждый пиксель имеет цвет. • Все цвета можно пронумеровать, а каждый номер перевести в двоичный код. Пиксели разных цветов

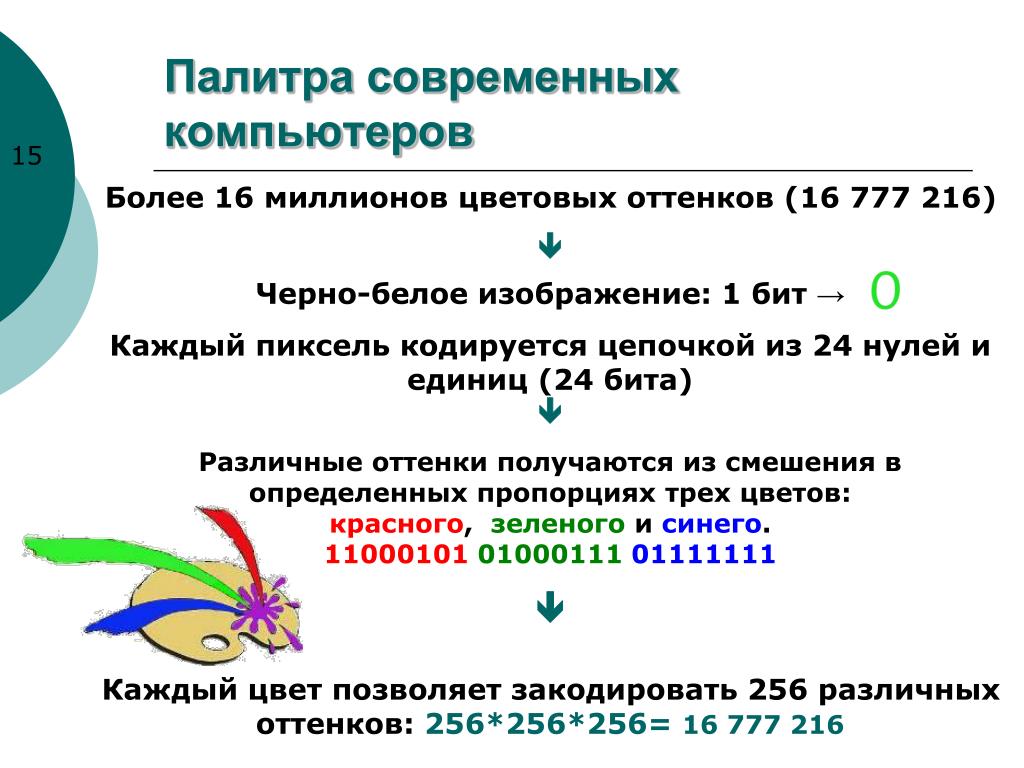

  14. Палитра современных компьютеров 15 Более 16 миллионов цветовых оттенков (16 777 216)  Черно-белое изображение: 1 бит → Каждый пиксель кодируется цепочкой из 24 нулей и единиц (24 бита) Различные оттенки получаются из смешения в определенных пропорциях трех цветов: красного, зеленого и синего.110001010100011101111111  Каждый цвет позволяет закодировать 256 различных оттенков: 256*256*256= 16 777 216

  15. Компьютерный эксперимент в программе Paint 16

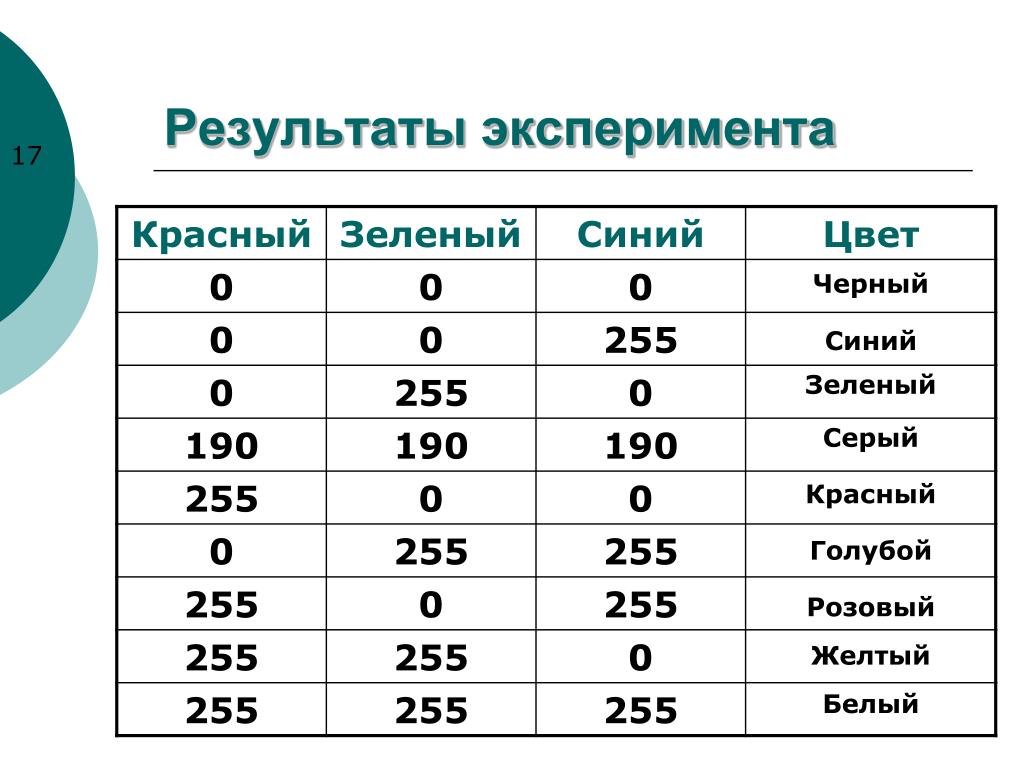

  16. Результаты эксперимента 17 Черный Синий Зеленый Серый Красный Голубой Розовый Желтый Белый

  17. Выводы по эксперименту 18 Белый Синий Красный Пурпурный (розовый) Зеленый Желтый Голубой (бирюзовый)

  18. Давайте обсудим • Сколько бит необходимо для кодирования черно-белого изображения? • Сколь бит мы используем для коди-рования цветного изображения? • Сколько цветов и оттенков поддерживает современный компьютер? • Какие основные цвета использует ком-пьютер? • Как в программе Paint получить любой оттенок?

  19. Домашнее задание: 20 §1.3. (стр. 23-25). РТ: №39 (2, стр. 31). №38 (стр. 30-31);

  20. РТ: №39 (2), стр. 31.От десятичных кодов перейдите к двоичным и нарисуйте соответствующие им черно-белые изображения. 21

  21. РТ: №38, стр. 30-31. Придумайте и нарисуйте простые черно-белые картинки (закрасьте клетки) и запишите их двоичные коды. 22
