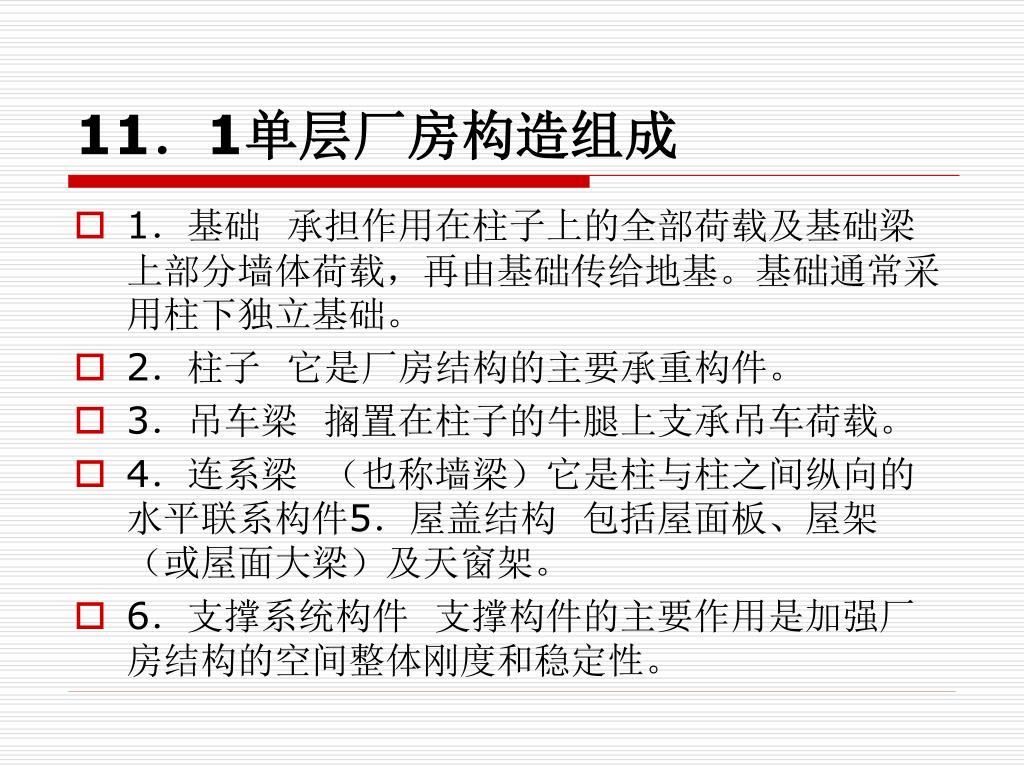

11．1单层厂房构造组成 • 1．基础承担作用在柱子上的全部荷载及基础梁上部分墙体荷载，再由基础传给地基。基础通常采用柱下独立基础。 • 2．柱子它是厂房结构的主要承重构件。 • 3．吊车梁搁置在柱子的牛腿上支承吊车荷载。 • 4．连系梁（也称墙梁）它是柱与柱之间纵向的水平联系构件5．屋盖结构包括屋面板、屋架（或屋面大梁）及天窗架。 • 6．支撑系统构件支撑构件的主要作用是加强厂房结构的空间整体刚度和稳定性。

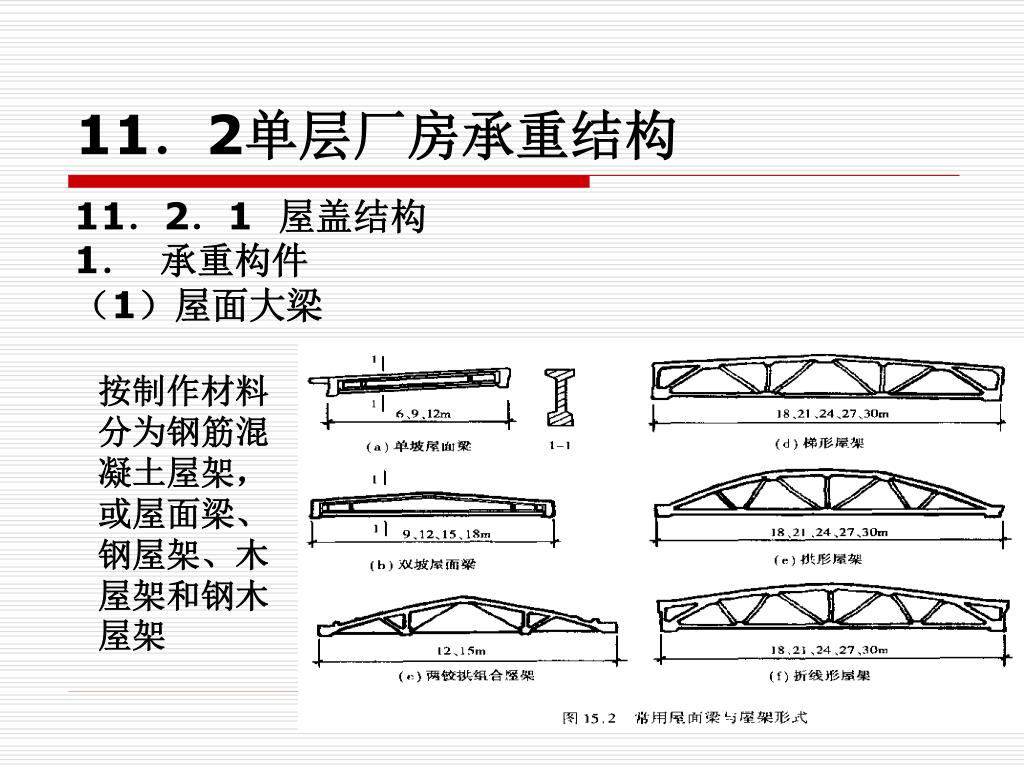

11．2单层厂房承重结构 11．2．1 屋盖结构 1．承重构件（1）屋面大梁按制作材料分为钢筋混凝土屋架，或屋面梁、钢屋架、木屋架和钢木屋架

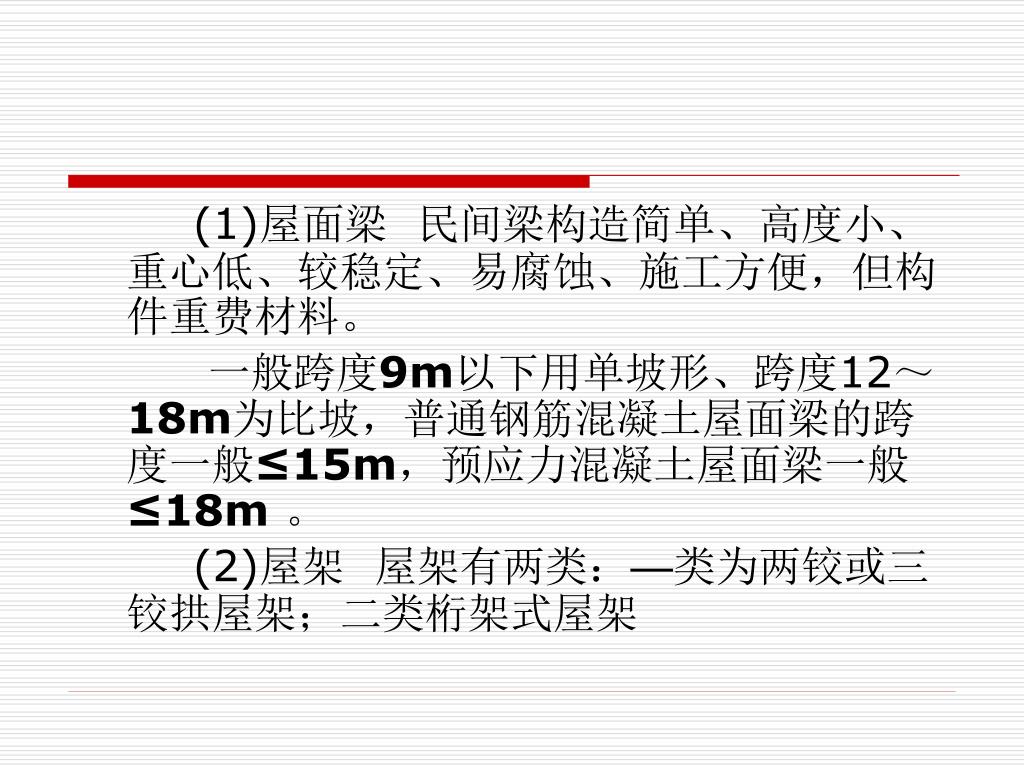

(1)屋面梁 民间梁构造简单、高度小、重心低、较稳定、易腐蚀、施工方便，但构件重费材料。一般跨度9m以下用单坡形、跨度12～18m为比坡，普通钢筋混凝土屋面梁的跨度一般≤15m，预应力混凝土屋面梁一般≤18m。 (2)屋架屋架有两类：—类为两铰或三铰拱屋架；二类桁架式屋架

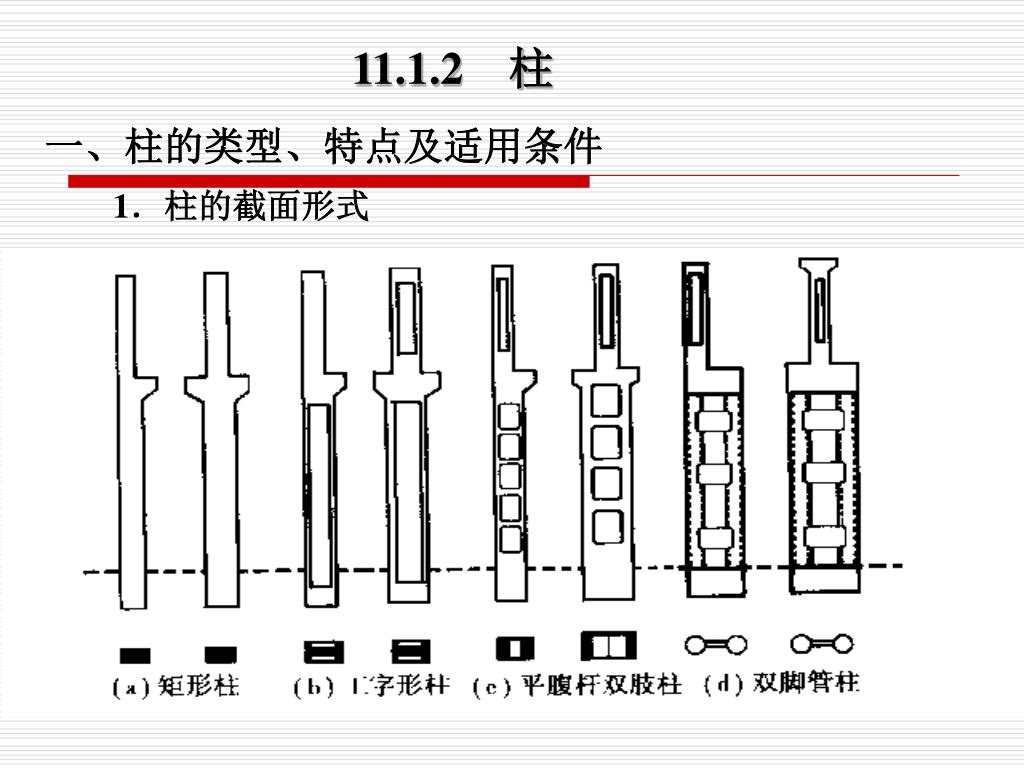

11.1.2 柱 一、柱的类型、特点及适用条件 1．柱的截面形式

2.柱的材料 1）钢筋混凝土柱 2）钢柱 3）钢—钢筋混凝土组合柱 1）钢筋混凝土柱

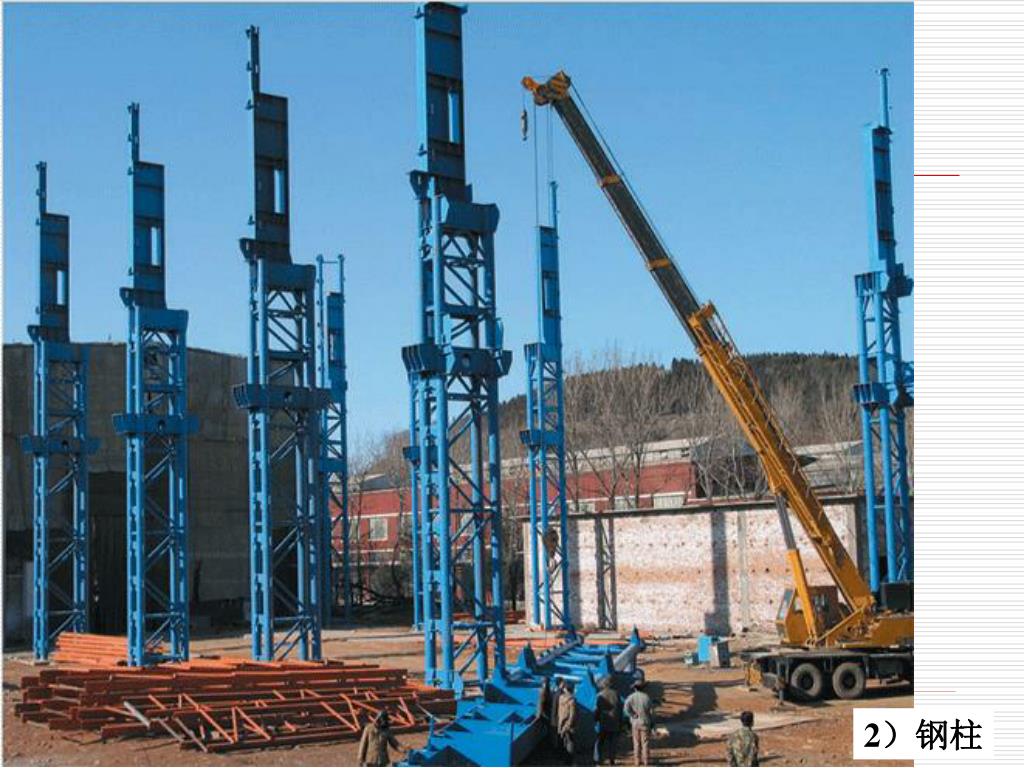

2）钢柱

3）钢—钢筋混凝土组合柱

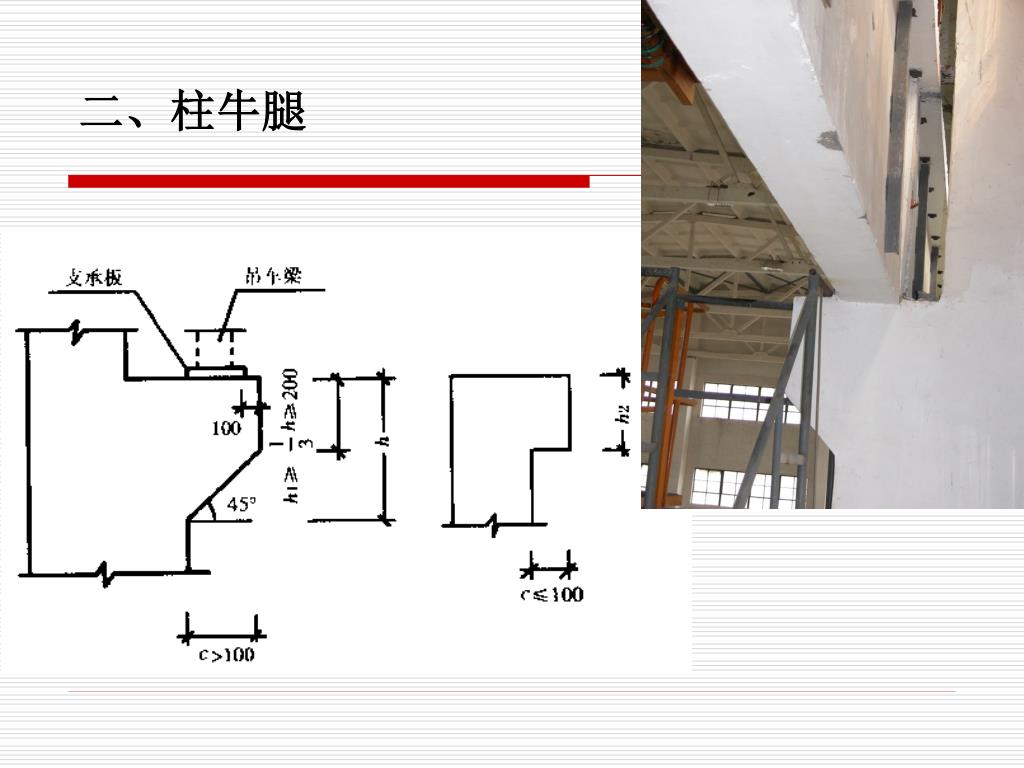

二、柱牛腿

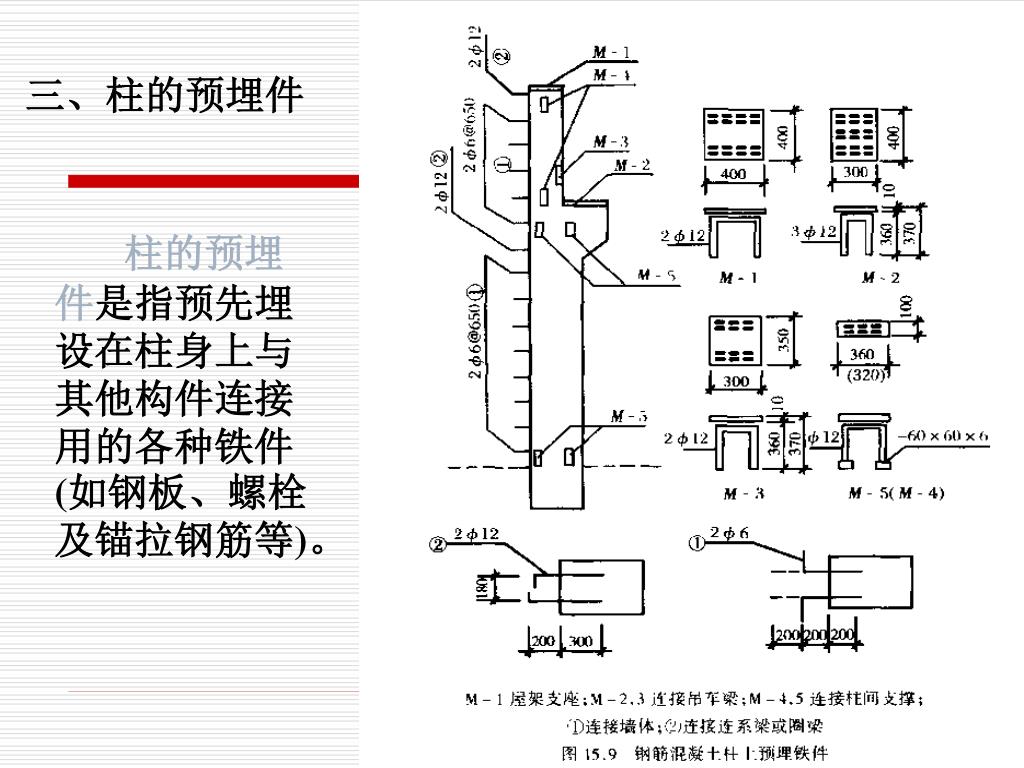

三、柱的预埋件 柱的预埋件是指预先埋设在柱身上与其他构件连接用的各种铁件(如钢板、螺栓及锚拉钢筋等)。

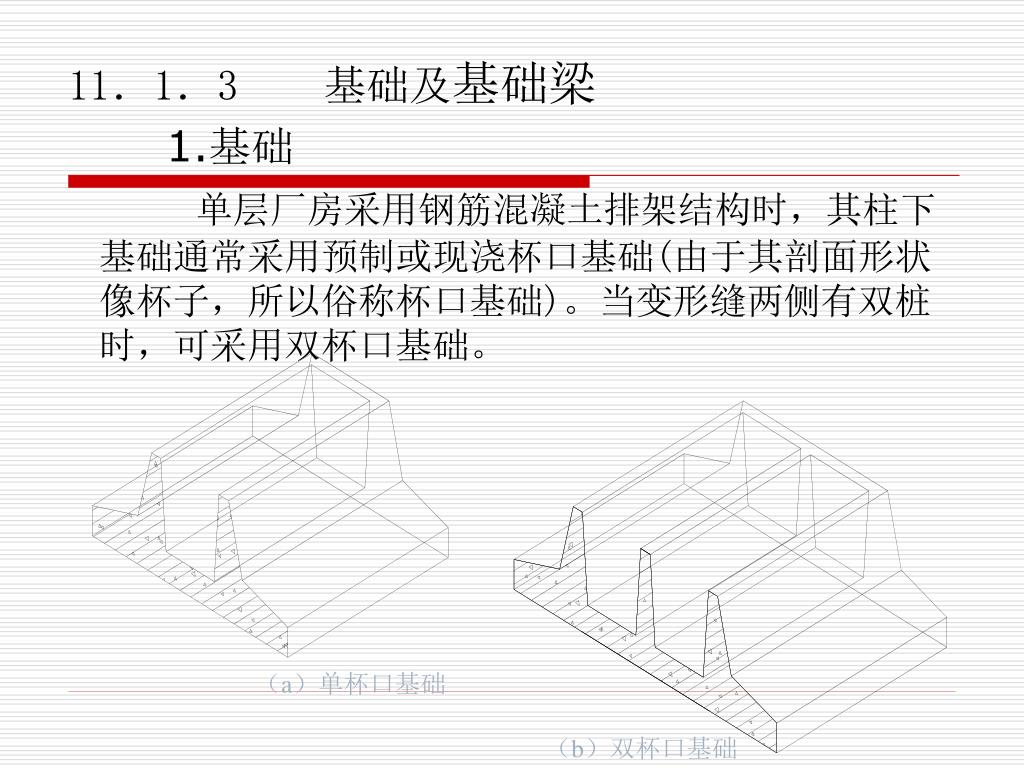

（a）单杯口基础 （b）双杯口基础 11．1．3 基础及基础梁 1.基础单层厂房采用钢筋混凝土排架结构时，其柱下基础通常采用预制或现浇杯口基础(由于其剖面形状像杯子，所以俗称杯口基础)。当变形缝两侧有双桩时，可采用双杯口基础。

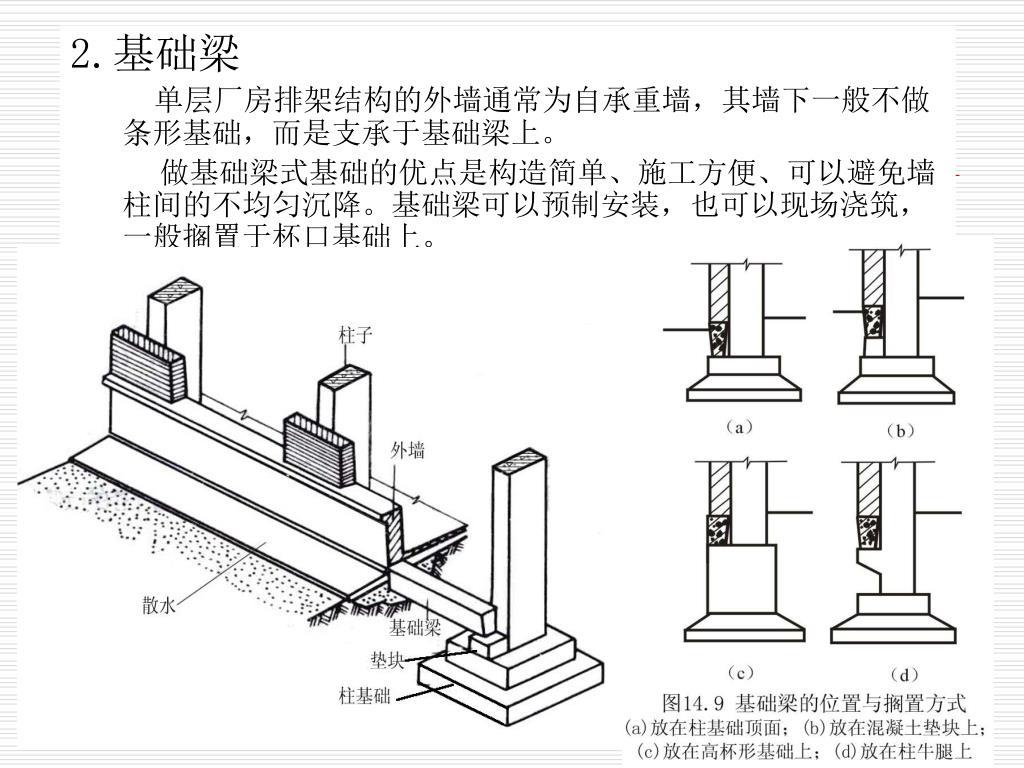

2.基础梁 单层厂房排架结构的外墙通常为自承重墙，其墙下一般不做条形基础，而是支承于基础梁上。做基础梁式基础的优点是构造简单、施工方便、可以避免墙柱间的不均匀沉降。基础梁可以预制安装，也可以现场浇筑，一般搁置于杯口基础上。

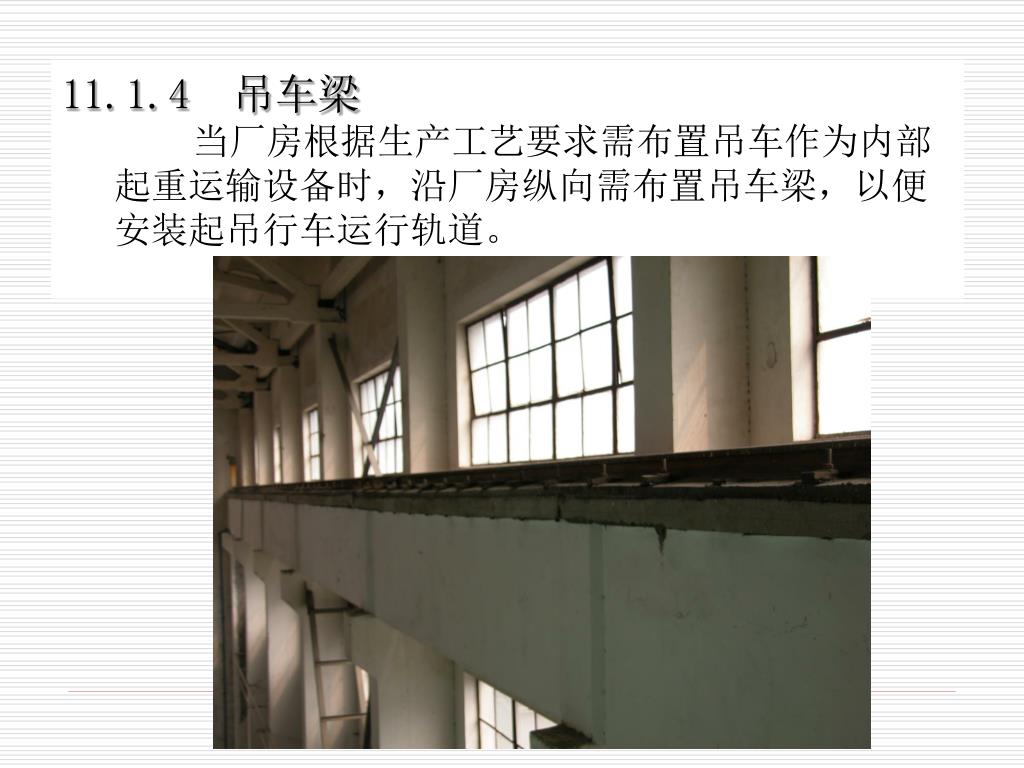

11.1.4 吊车梁 当厂房根据生产工艺要求需布置吊车作为内部起重运输设备时，沿厂房纵向需布置吊车梁，以便安装起吊行车运行轨道。

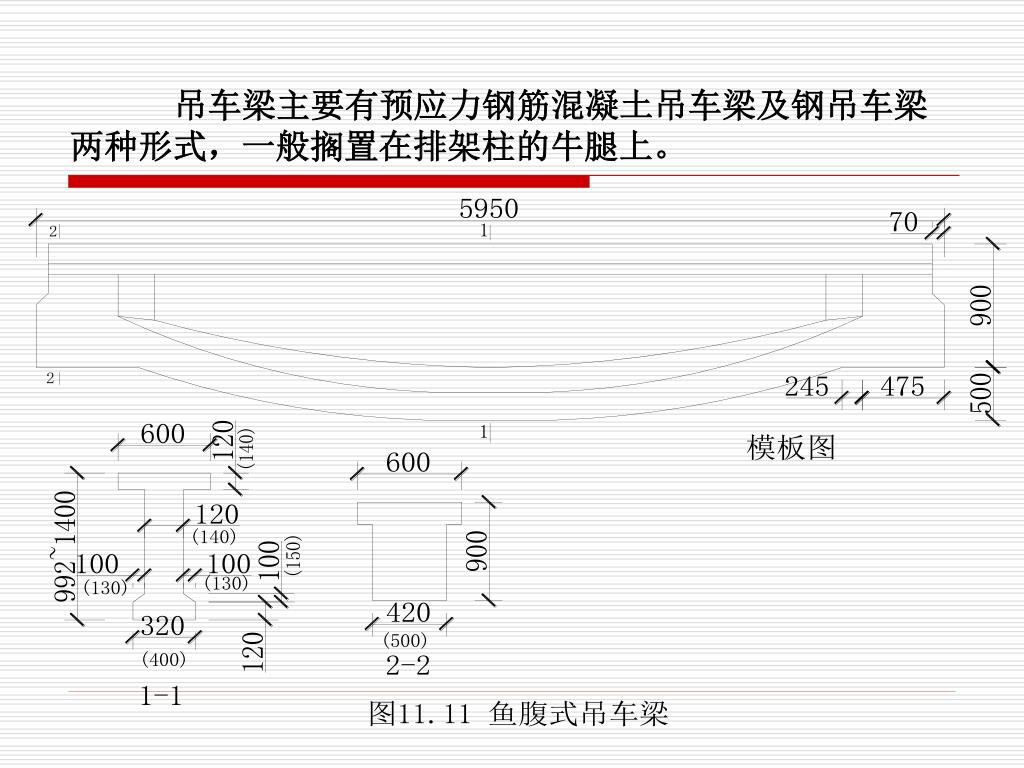

吊车梁主要有预应力钢筋混凝土吊车梁及钢吊车梁两种形式，一般搁置在排架柱的牛腿上。吊车梁主要有预应力钢筋混凝土吊车梁及钢吊车梁两种形式，一般搁置在排架柱的牛腿上。

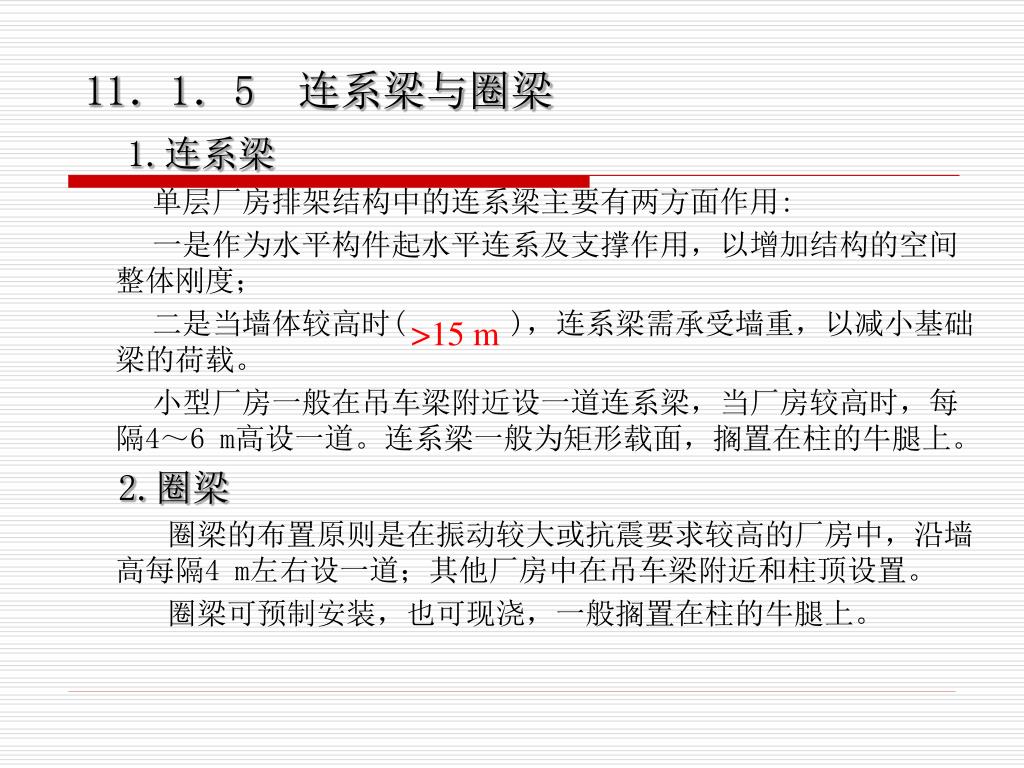

11．1．5 连系梁与圈梁 1.连系梁单层厂房排架结构中的连系梁主要有两方面作用: 一是作为水平构件起水平连系及支撑作用，以增加结构的空间整体刚度；二是当墙体较高时( )，连系梁需承受墙重，以减小基础梁的荷载。小型厂房一般在吊车梁附近设一道连系梁，当厂房较高时，每隔4～6 m高设一道。连系梁一般为矩形载面，搁置在柱的牛腿上。 2.圈梁圈梁的布置原则是在振动较大或抗震要求较高的厂房中，沿墙高每隔4 m左右设一道；其他厂房中在吊车梁附近和柱顶设置。圈梁可预制安装，也可现浇，一般搁置在柱的牛腿上。 >15 m

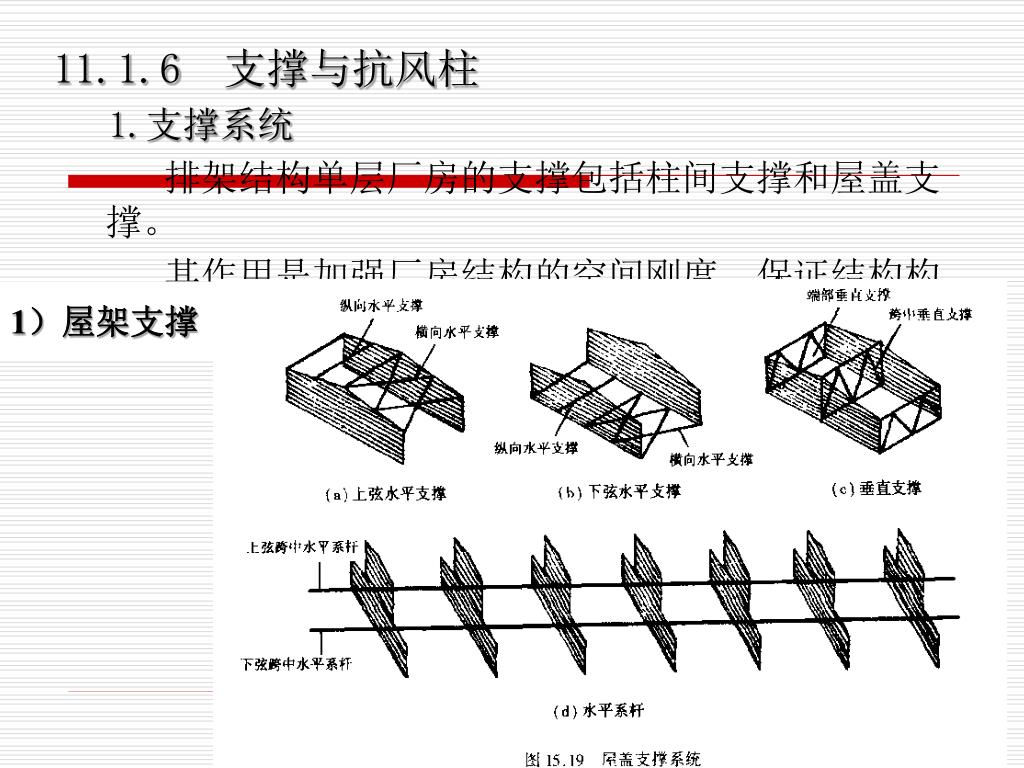

1）屋架支撑 11.1.6 支撑与抗风柱 1.支撑系统排架结构单层厂房的支撑包括柱间支撑和屋盖支撑。其作用是加强厂房结构的空间刚度，保证结构构件在安装和使用阶段的稳定和安全。

水平杆系

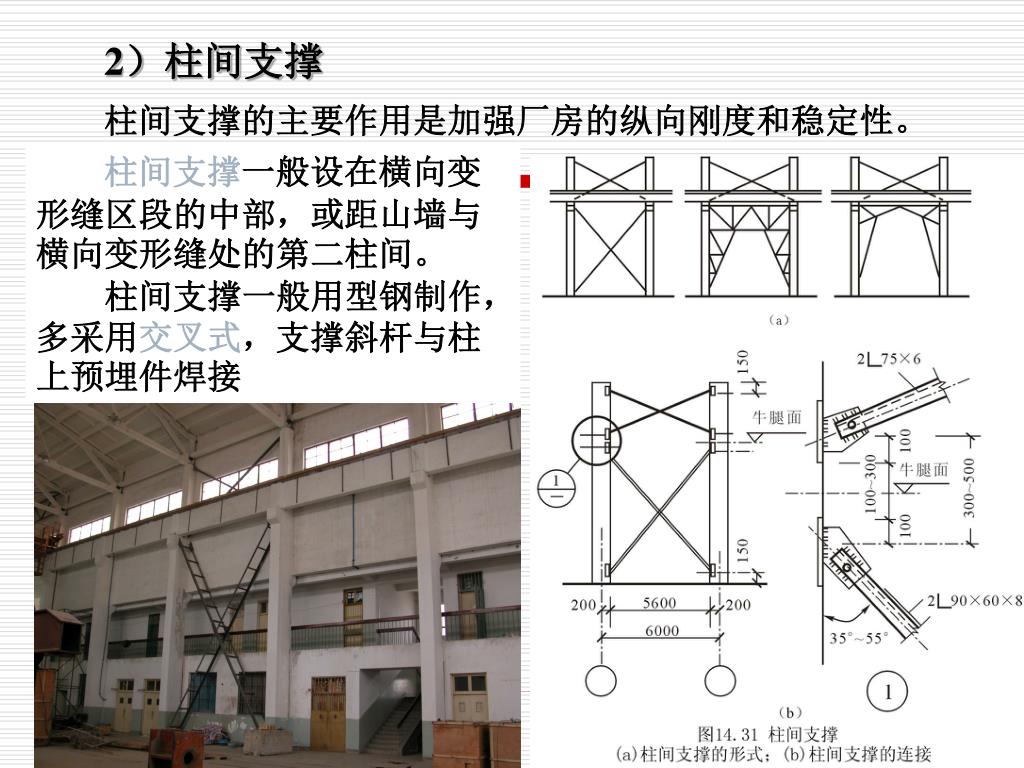

2）柱间支撑 柱间支撑的主要作用是加强厂房的纵向刚度和稳定性。柱间支撑一般设在横向变形缝区段的中部，或距山墙与横向变形缝处的第二柱间。　　柱间支撑一般用型钢制作，多采用交叉式，支撑斜杆与柱上预埋件焊接

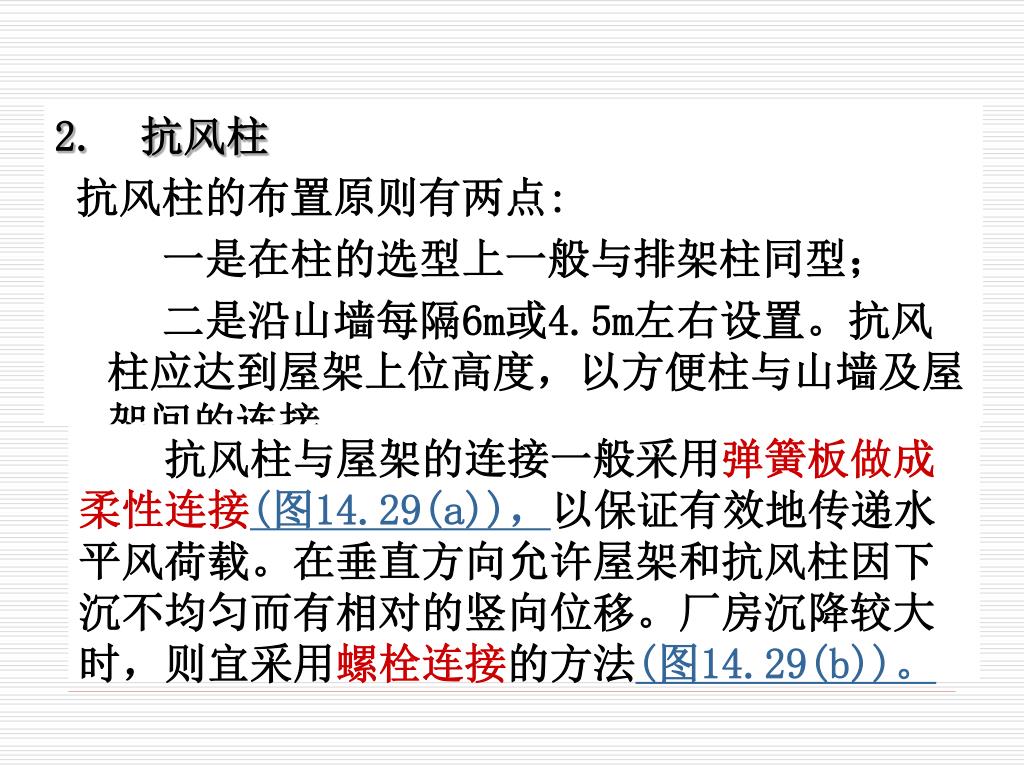

2. 抗风柱 抗风柱的布置原则有两点: 一是在柱的选型上一般与排架柱同型；二是沿山墙每隔6m或4.5m左右设置。抗风柱应达到屋架上位高度，以方便柱与山墙及屋架间的连接。抗风柱与屋架的连接一般采用弹簧板做成柔性连接(图14.29(a))，以保证有效地传递水平风荷载。在垂直方向允许屋架和抗风柱因下沉不均匀而有相对的竖向位移。厂房沉降较大时，则宜采用螺栓连接的方法(图14.29(b))。

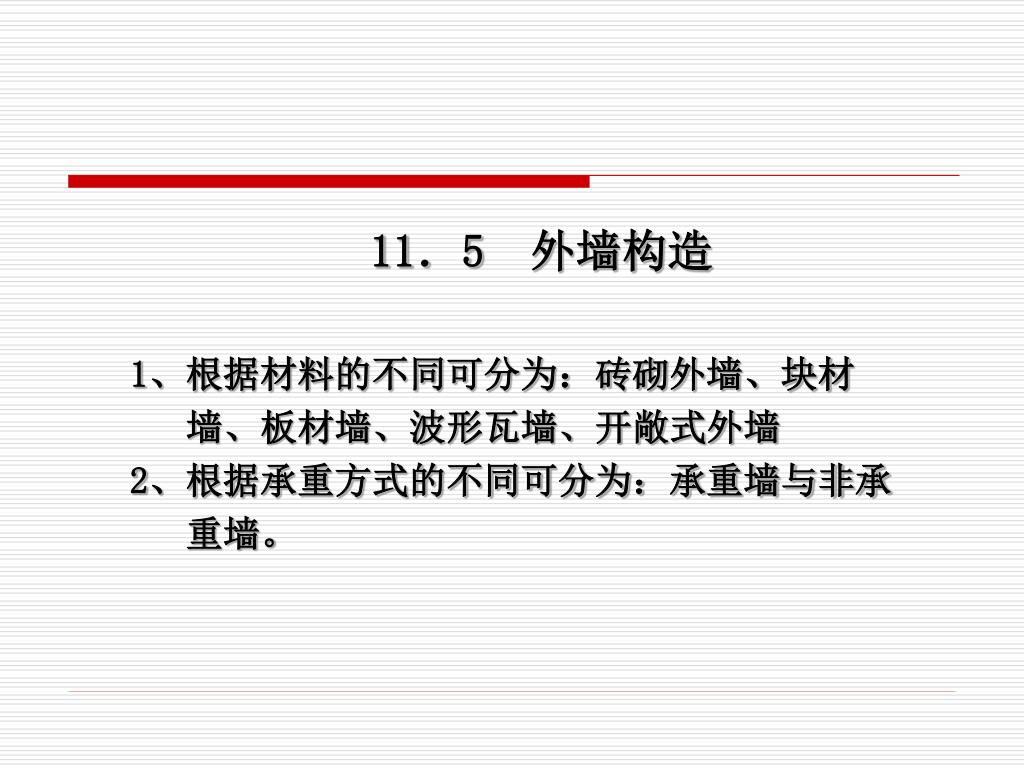

11．5 外墙构造 1、根据材料的不同可分为：砖砌外墙、块材墙、板材墙、波形瓦墙、开敞式外墙 2、根据承重方式的不同可分为：承重墙与非承重墙。

11．5．1 砖墙及块材墙 分类：承重砖墙非承重砖墙

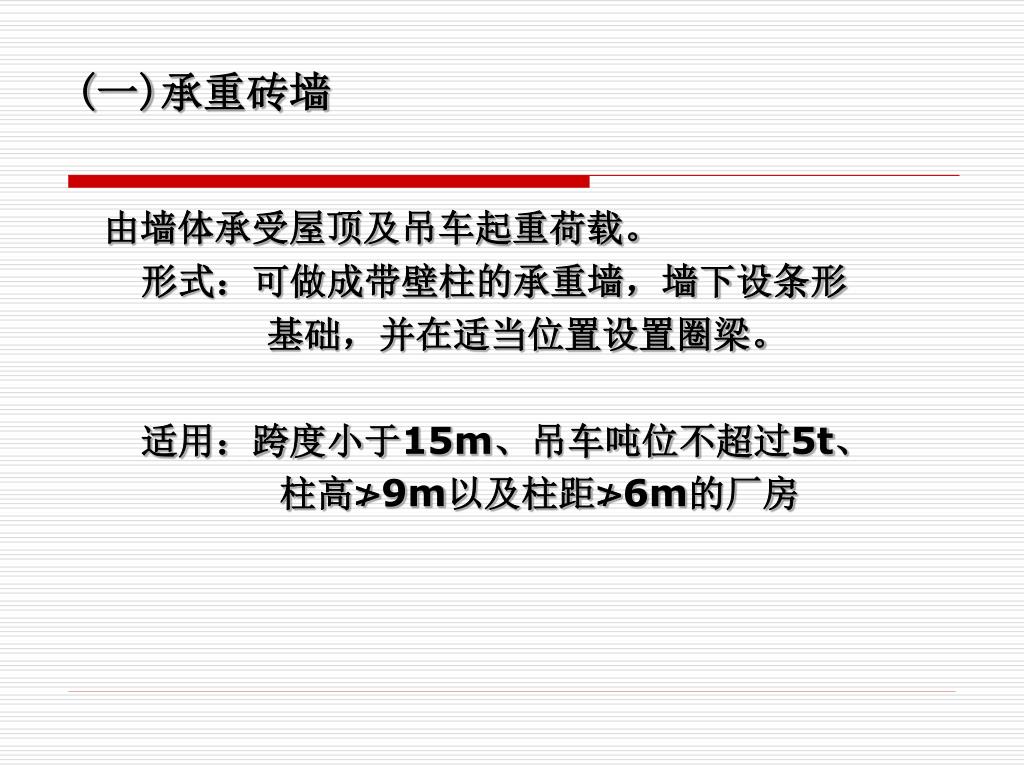

(一)承重砖墙 由墙体承受屋顶及吊车起重荷载。形式：可做成带壁柱的承重墙，墙下设条形基础，并在适当位置设置圈梁。适用：跨度小于15m、吊车吨位不超过5t、柱高≯9m以及柱距≯6m的厂房

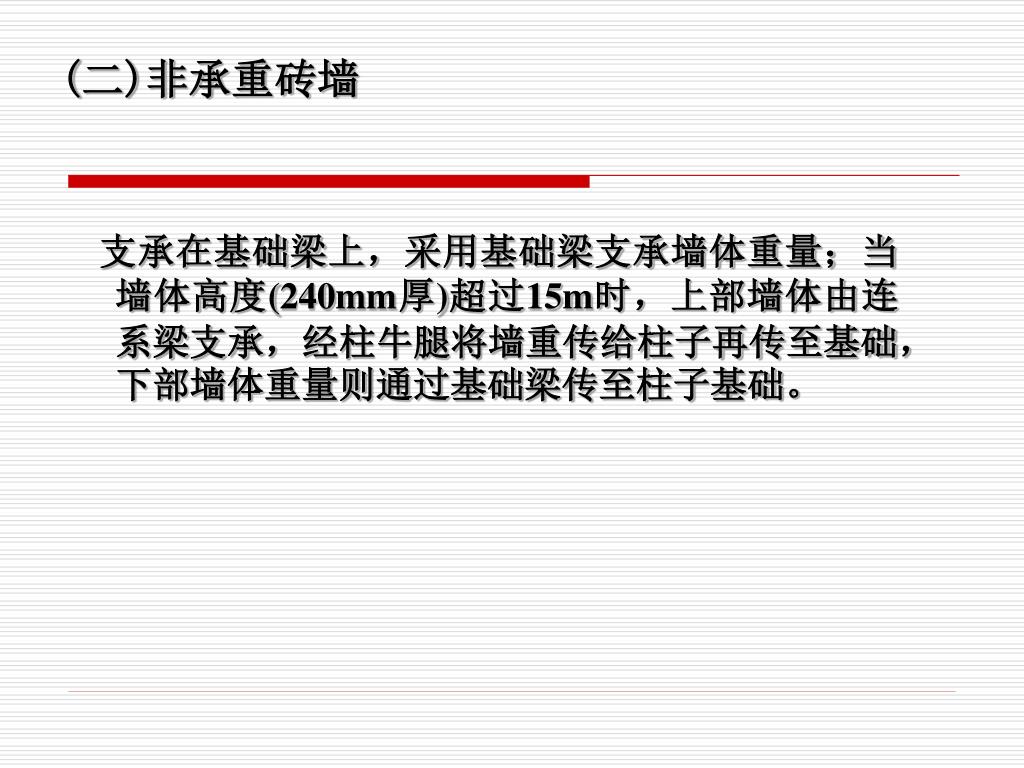

(二)非承重砖墙 支承在基础梁上，采用基础梁支承墙体重量；当墙体高度(240mm厚)超过15m时，上部墙体由连系梁支承，经柱牛腿将墙重传给柱子再传至基础，下部墙体重量则通过基础梁传至柱子基础。

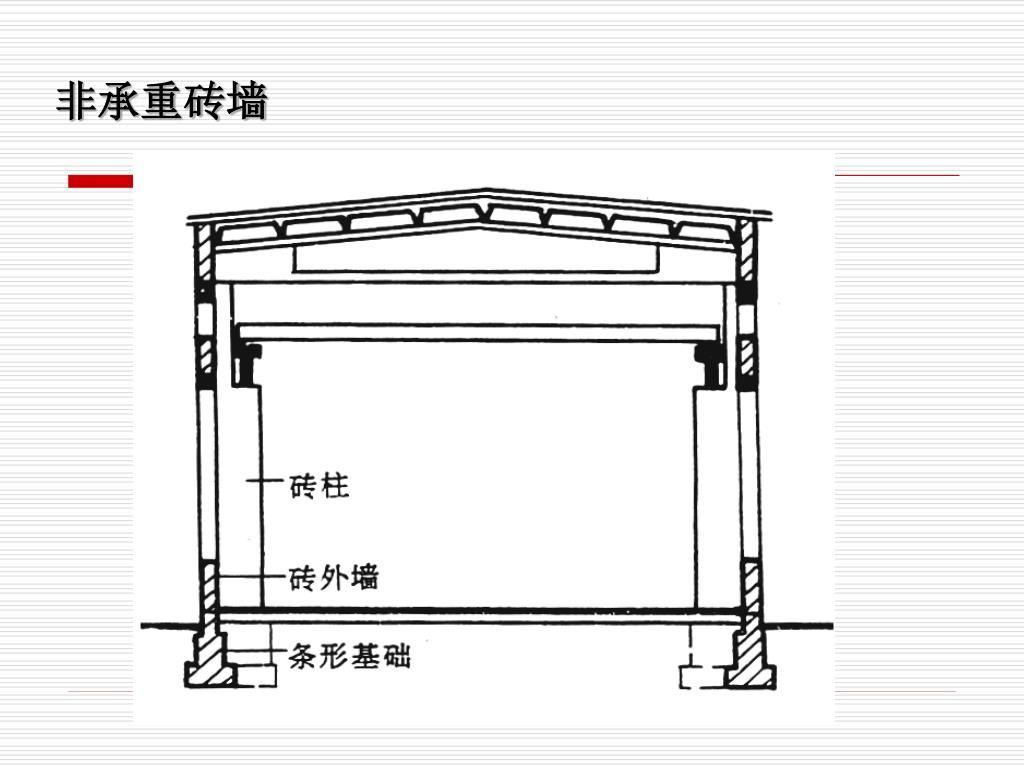

非承重砖墙

非承重砖墙 图16-1 基础梁布置示意

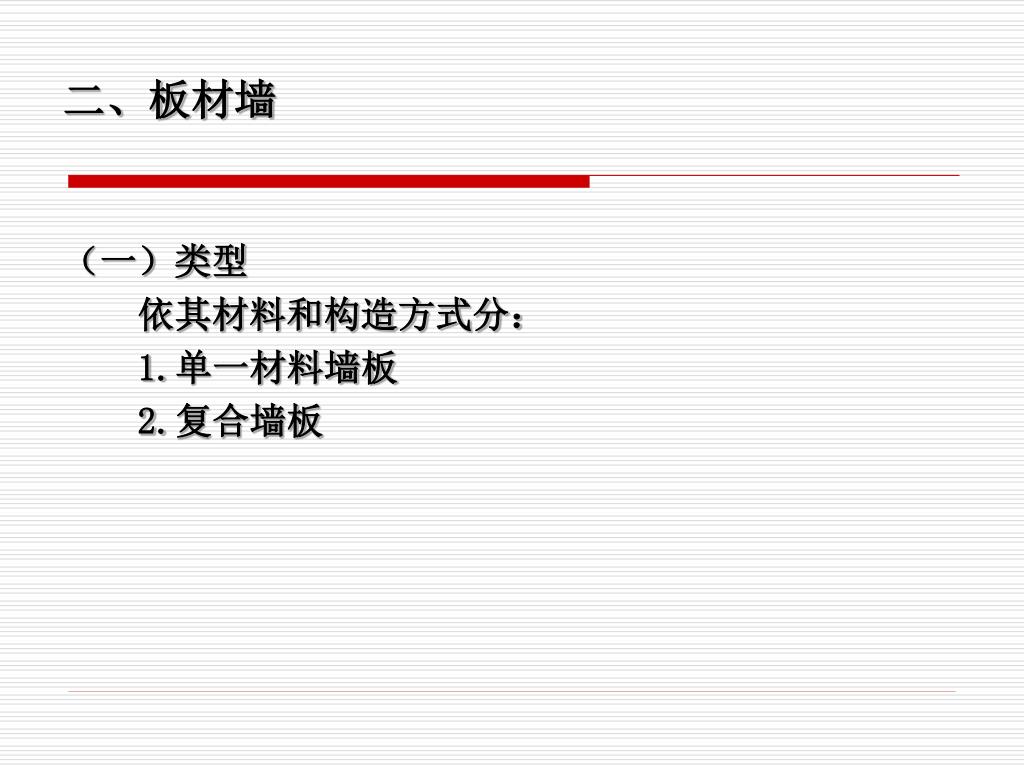

二、板材墙 （一）类型依其材料和构造方式分： 1.单一材料墙板 2.复合墙板

单一材料墙板

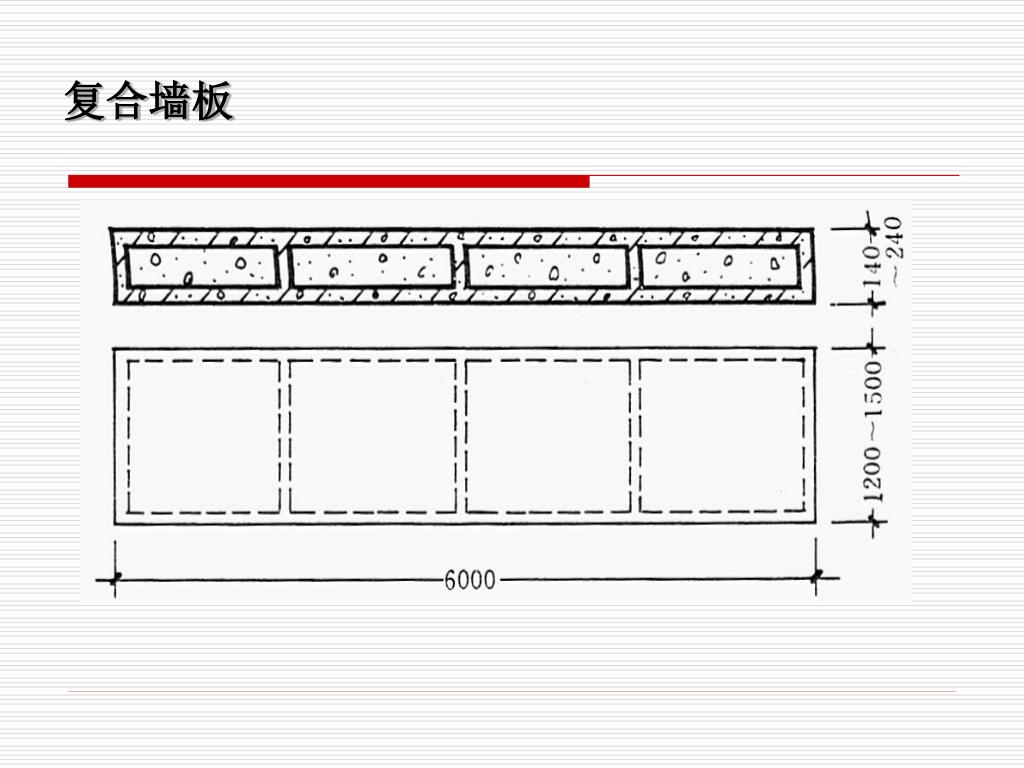

复合墙板

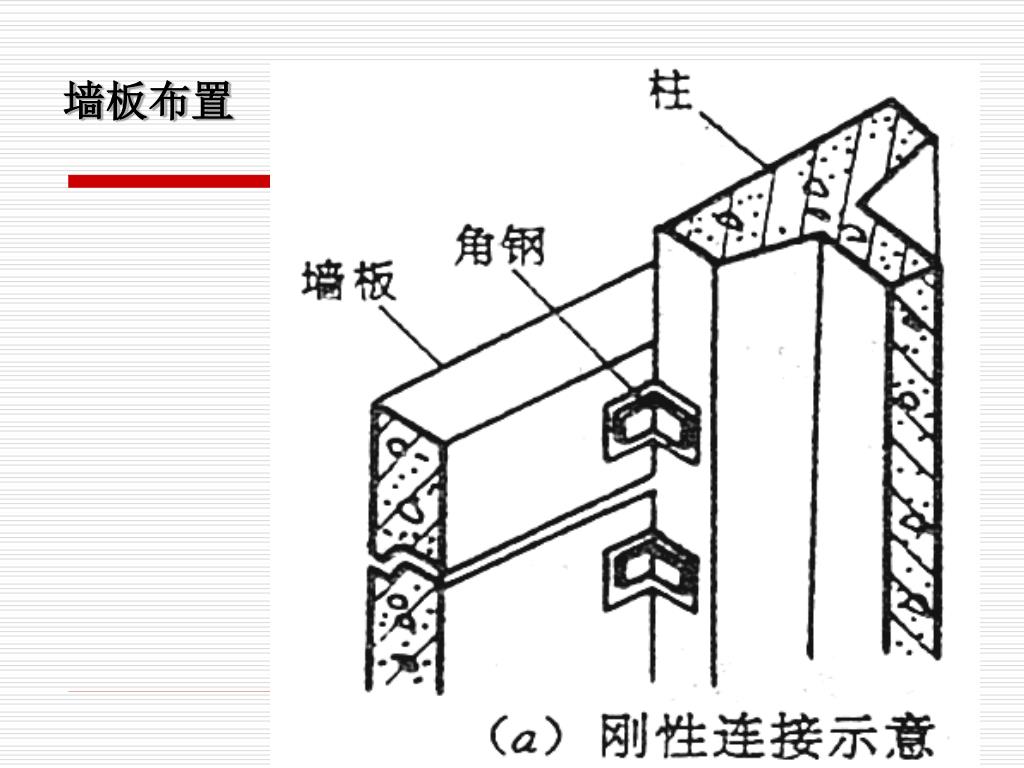

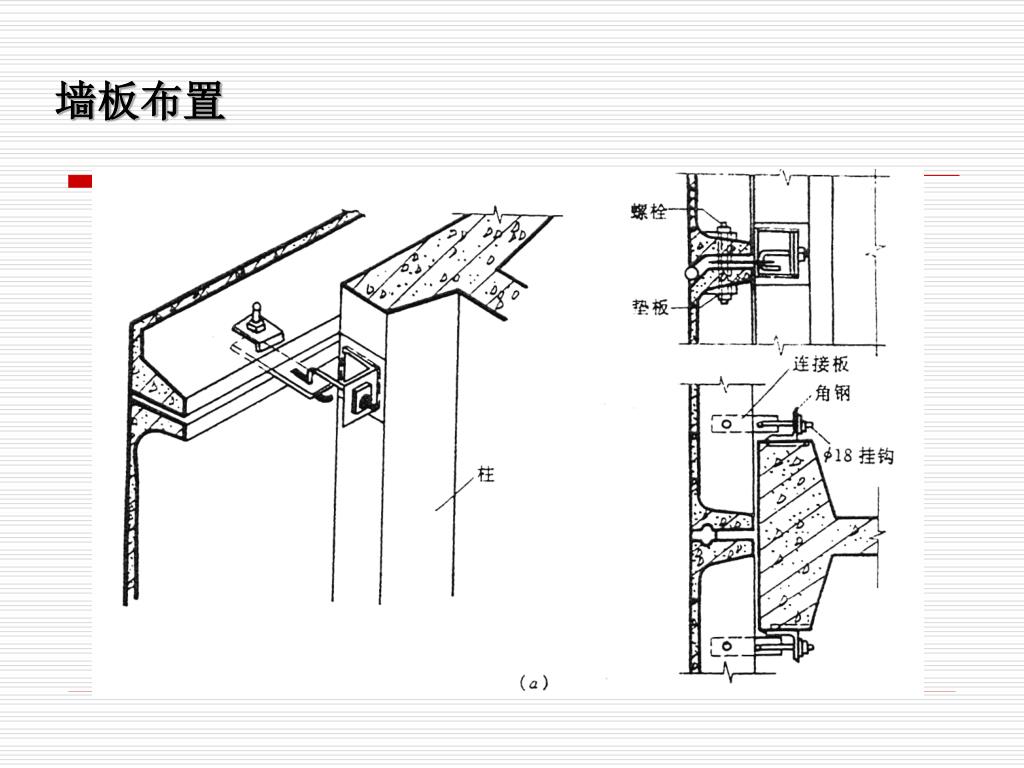

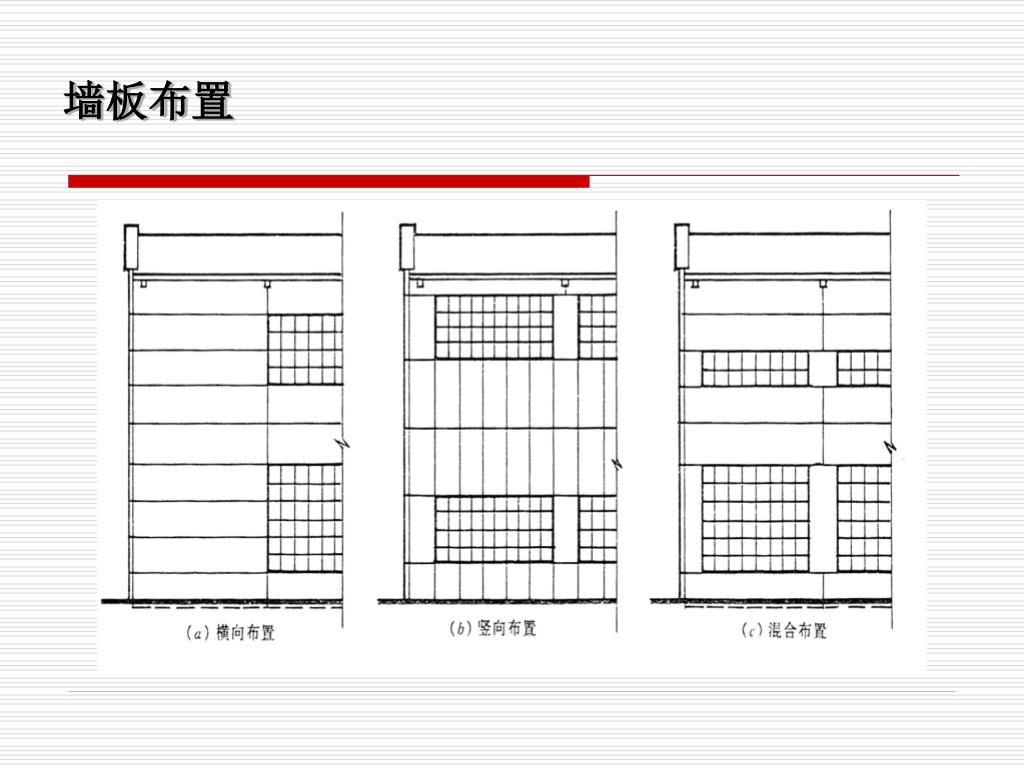

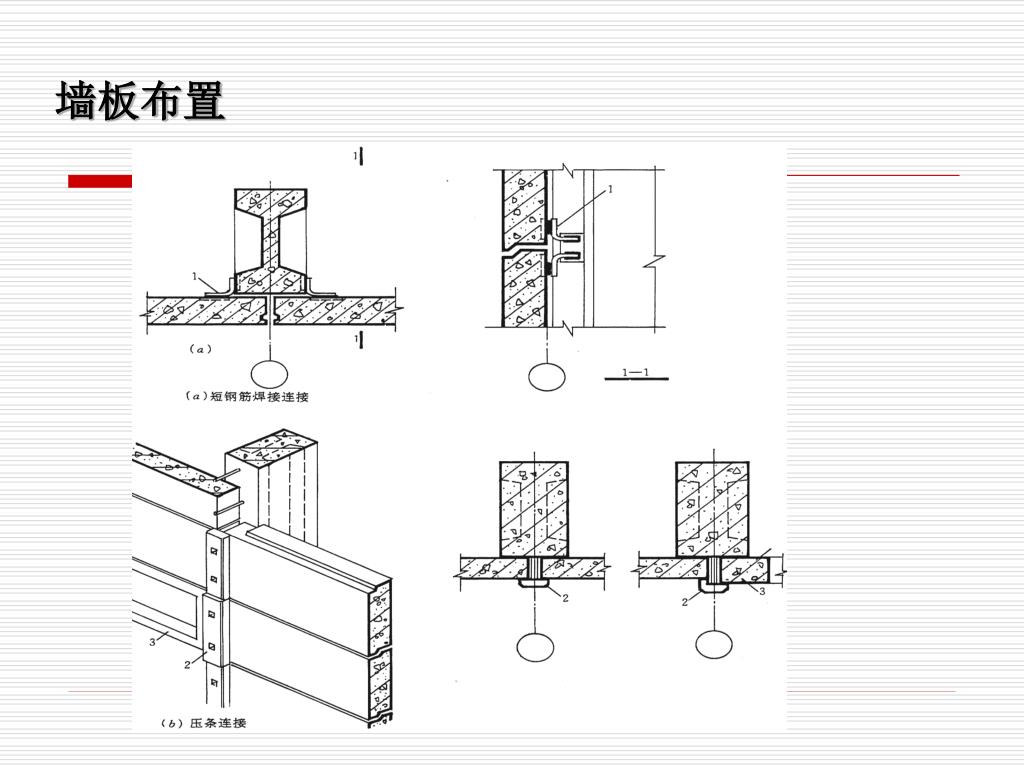

板材墙 （二）墙板布置 1、横向布置 2、竖向布置 3、混合布置

墙板布置

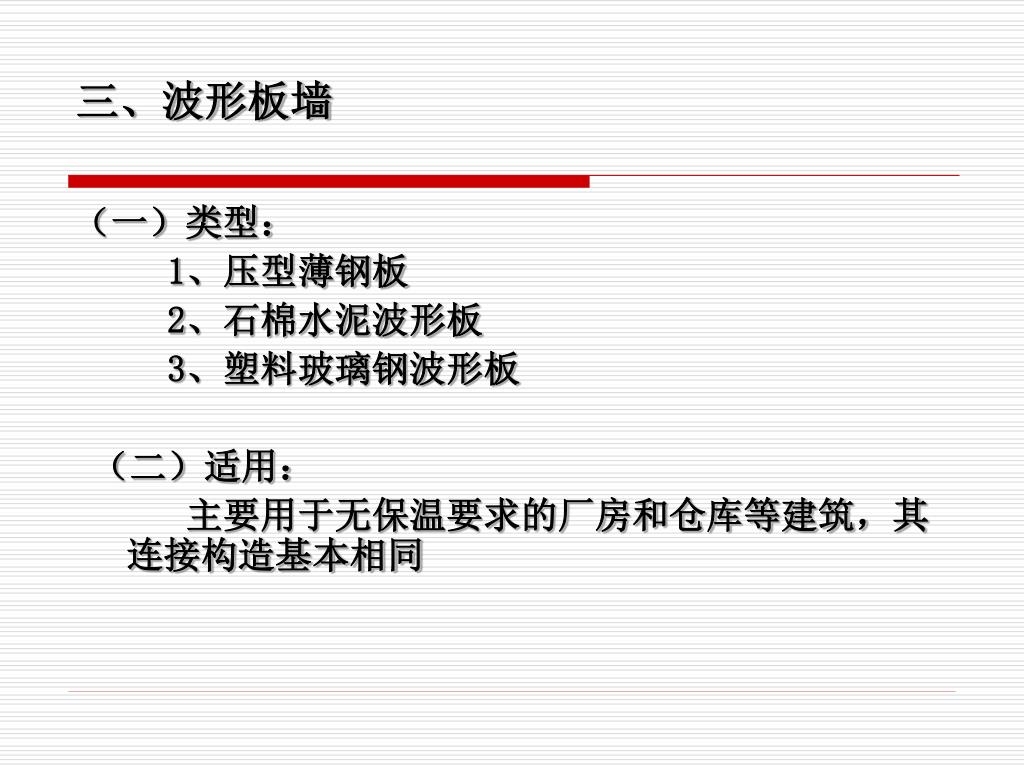

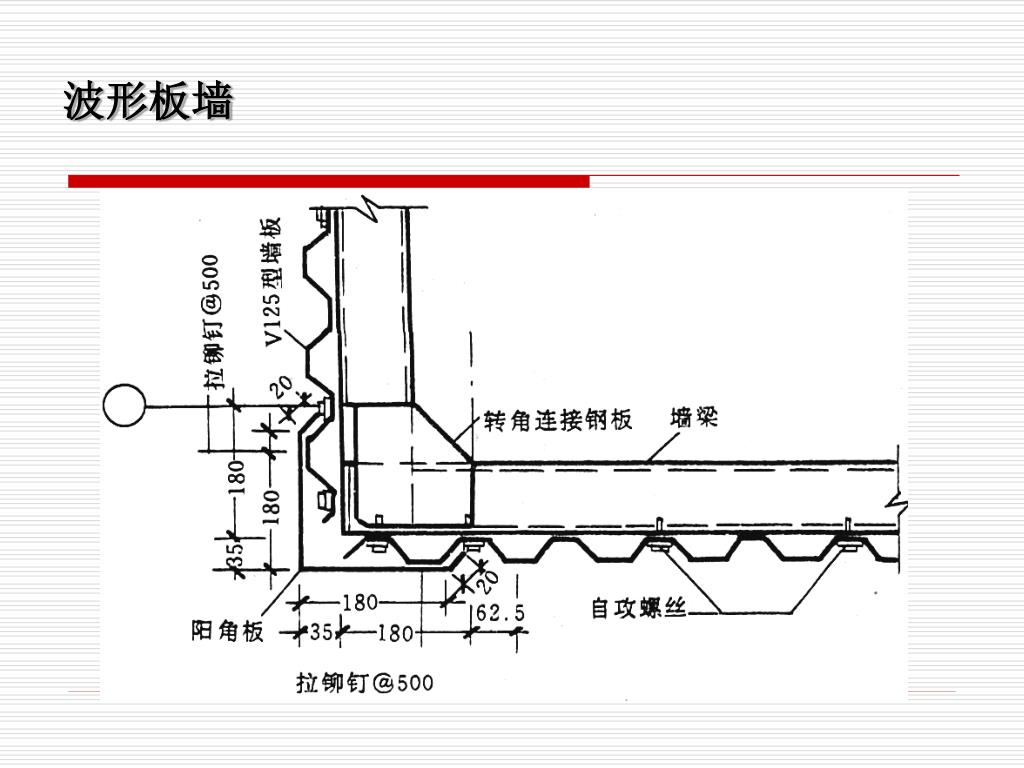

三、波形板墙 （一）类型： 1、压型薄钢板 2、石棉水泥波形板 3、塑料玻璃钢波形板（二）适用：主要用于无保温要求的厂房和仓库等建筑，其连接构造基本相同

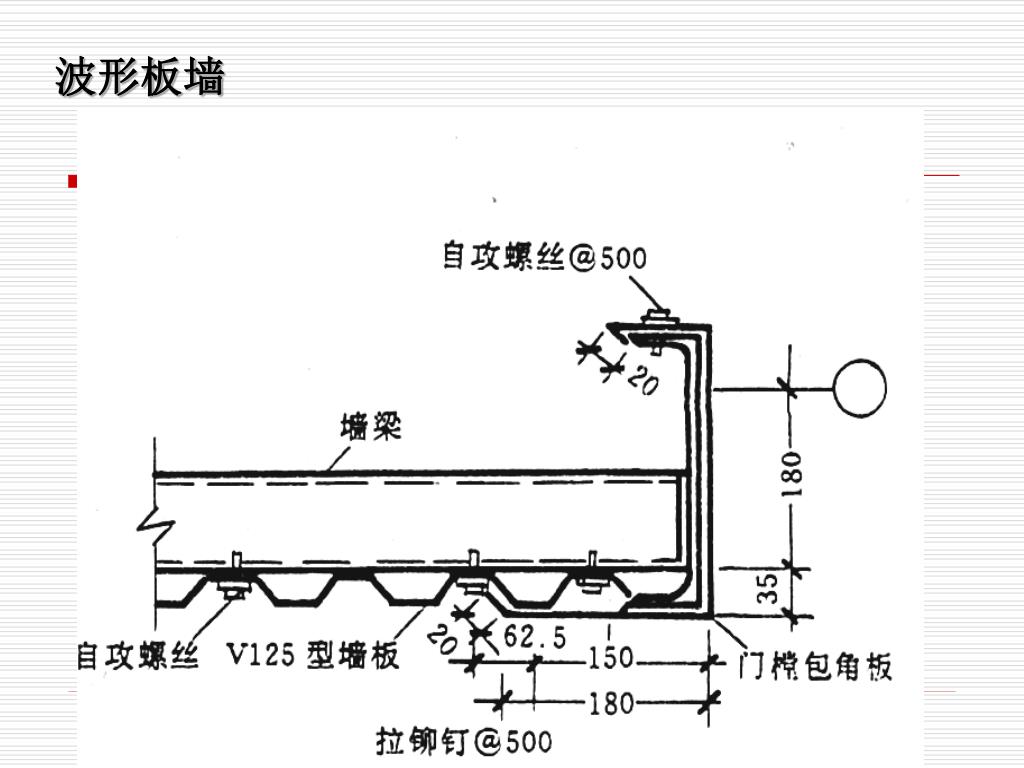

波形板墙

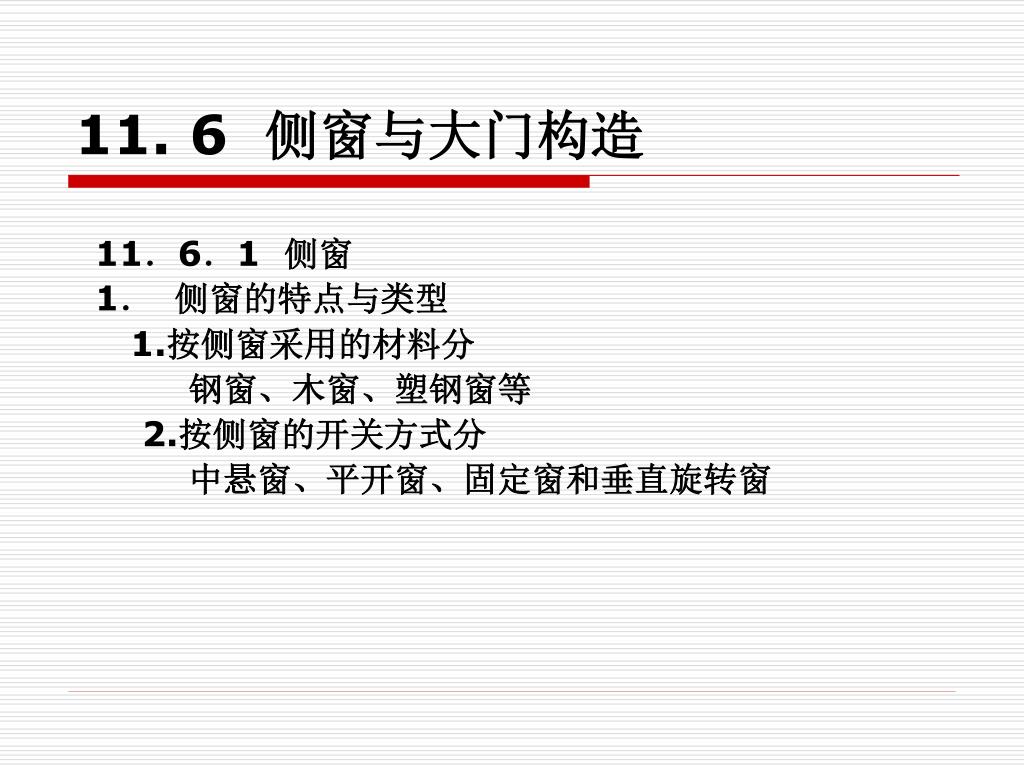

11. 6 侧窗与大门构造 11．6．1 侧窗 1．侧窗的特点与类型 1.按侧窗采用的材料分钢窗、木窗、塑钢窗等 2.按侧窗的开关方式分中悬窗、平开窗、固定窗和垂直旋转窗

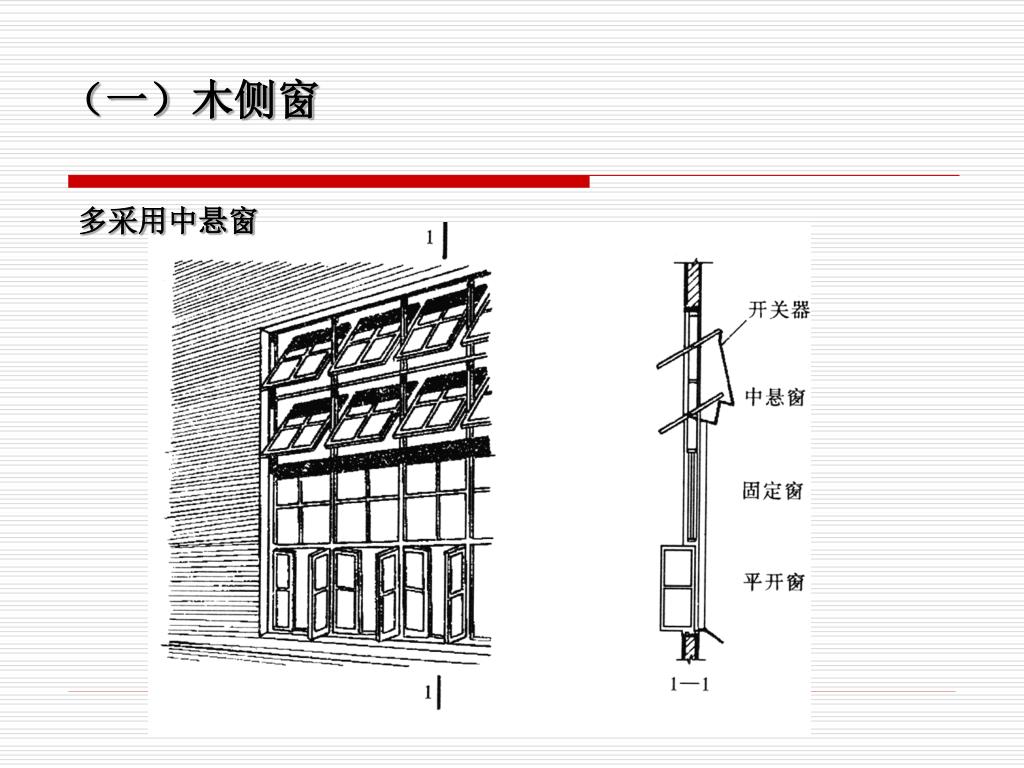

（一）木侧窗 多采用中悬窗

（二）钢侧窗 1、类型（1）实腹钢窗（2）空腹薄壁钢窗 2、优点

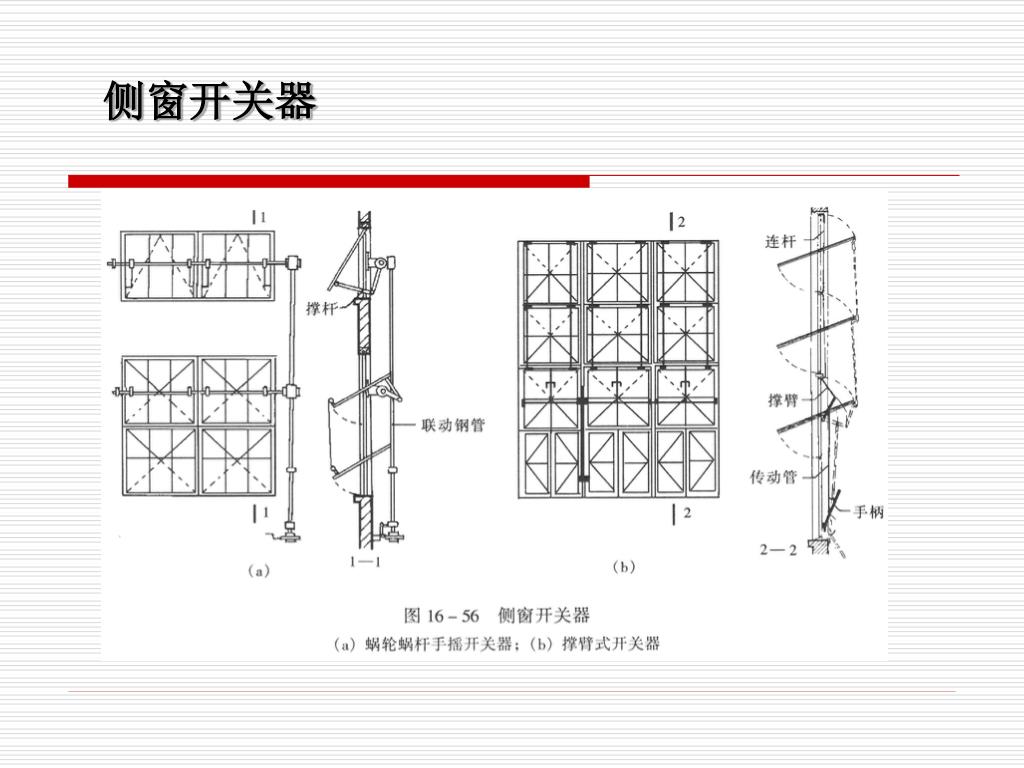

（三）侧窗开关器 1、适用条件：厂房侧窗面积较大，高处的侧窗必须借助开关器进行开关。 2、分类（1）按传动杆件的材料可分为：刚性和柔性（2）按传动动力可分为：电动和手动

侧窗开关器

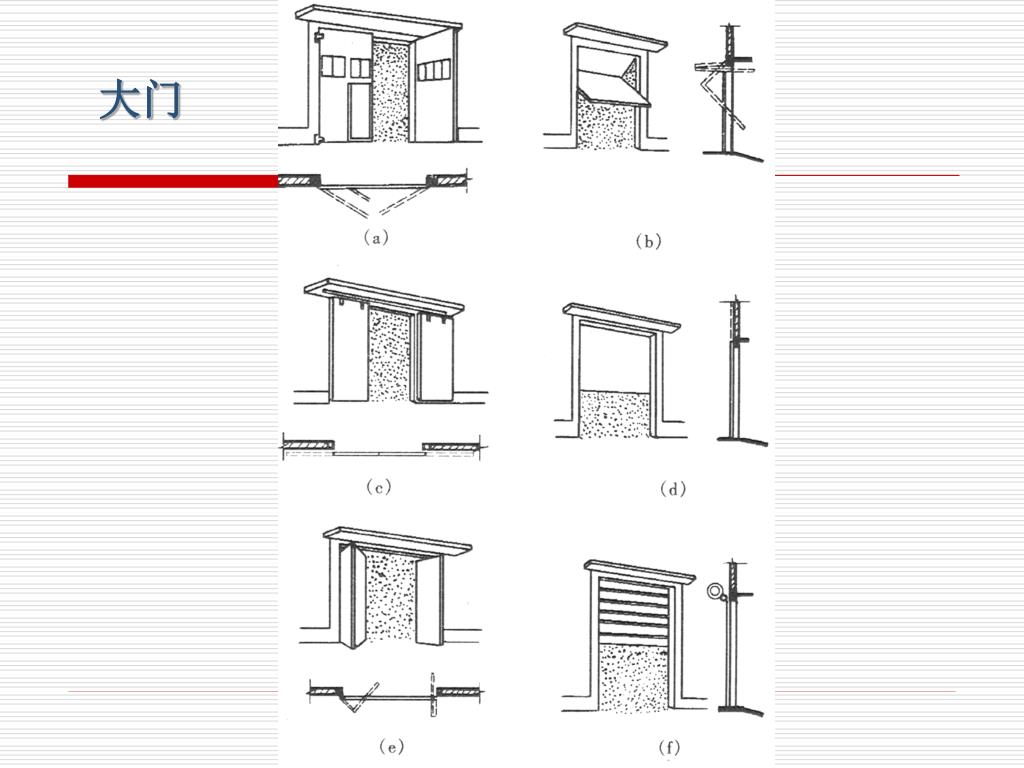

11.6.2 大门 （一）大门的尺寸与类型 1、尺寸 2、类型（1）按大门采用的材料可分为钢木大门、木大门、钢板门等。（2）按大门的开关方式分为平开门、推拉门、折叠门、上翻门、升降门、卷帘门（二）大门的构造 1、平开门的构造 2、推拉门的构造

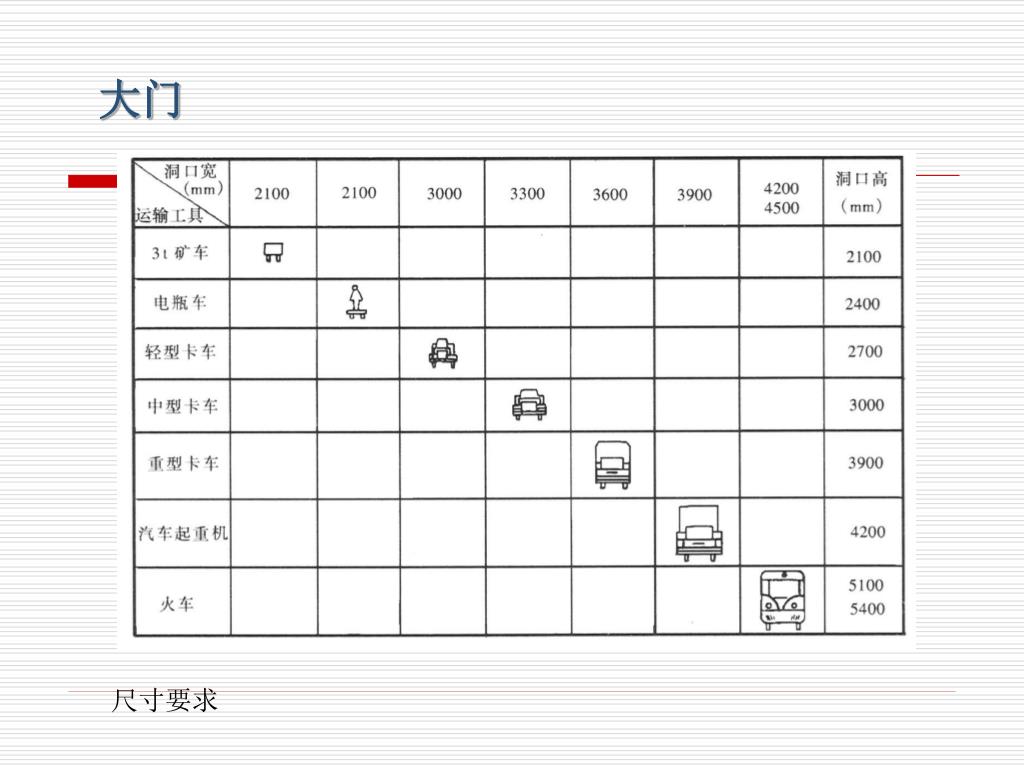

大门尺寸要求

大门

平开门 平开门由门扇、门框及五金零件组成。门扇材料有木、钢板、钢木组合等几种。当门扇面积大于5m2时，宜采用钢木组合或钢板式门扇。门框有钢筋混凝土和砖砌两种，门洞尺寸一般在 3.6m×3.6m以内，门洞小时可采用砖砌门框，当门洞≥3m时，应设钢筋混凝土门框。门框内在安装铰链处预埋铁件，门扇与门框用铰链相连

推拉门 推拉门由门扇、上导轨、滑轮、下导轨和门框组成。根据门洞的大小，可布置成单轨双扇、双轨双扇、多轨多扇等形式

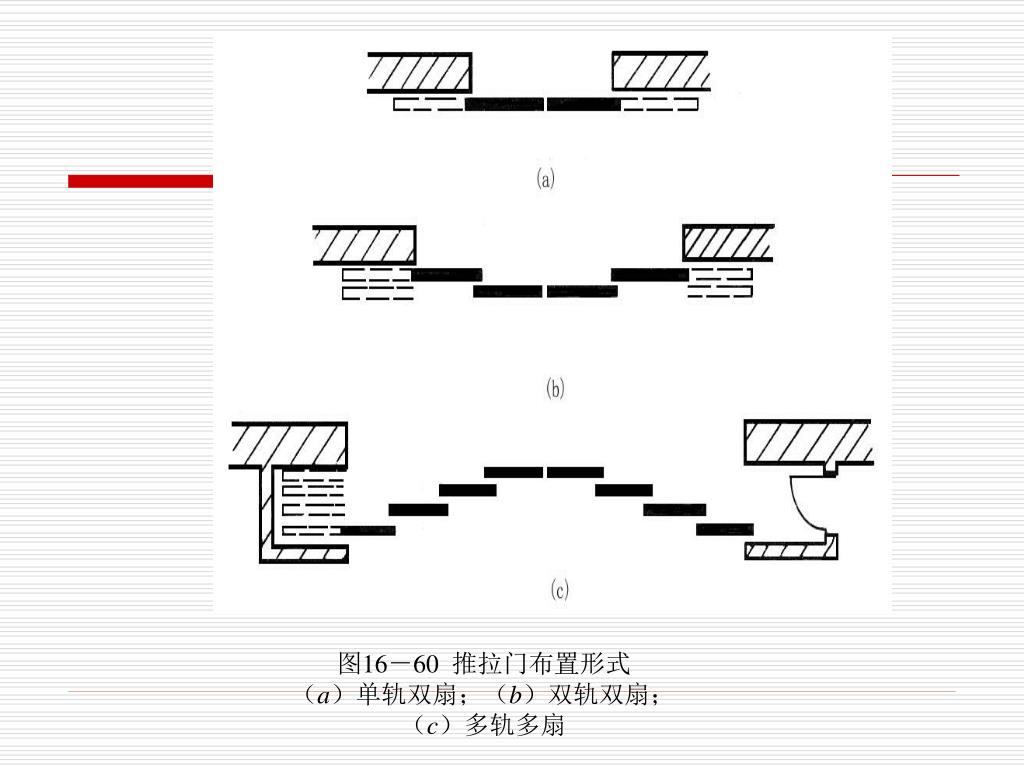

图16－60 推拉门布置形式 （a）单轨双扇；（b）双轨双扇；（c）多轨多扇
