网络层. 网络层是因为网络的互连而产生的一个结构层次。所谓网络互连就是将不同地方的两个以上的计算机网络用一种或多种通信设备相互连通起来，构成一个大的局域网，或构成城域网、广域网。网络互连的目的是为了实现更远距离的数据通信，和在更大的范围内实现更多资源的共享。. 网络互联是指采用不同技术的网络的网络层间的逻辑互连，是一种连接异构网络的方案和技术。 实现不同网络互连的中间通信设备称作为中继系统。中继系统在网络之间进行协议和功能转换，它具有很强的层次性。
E N D

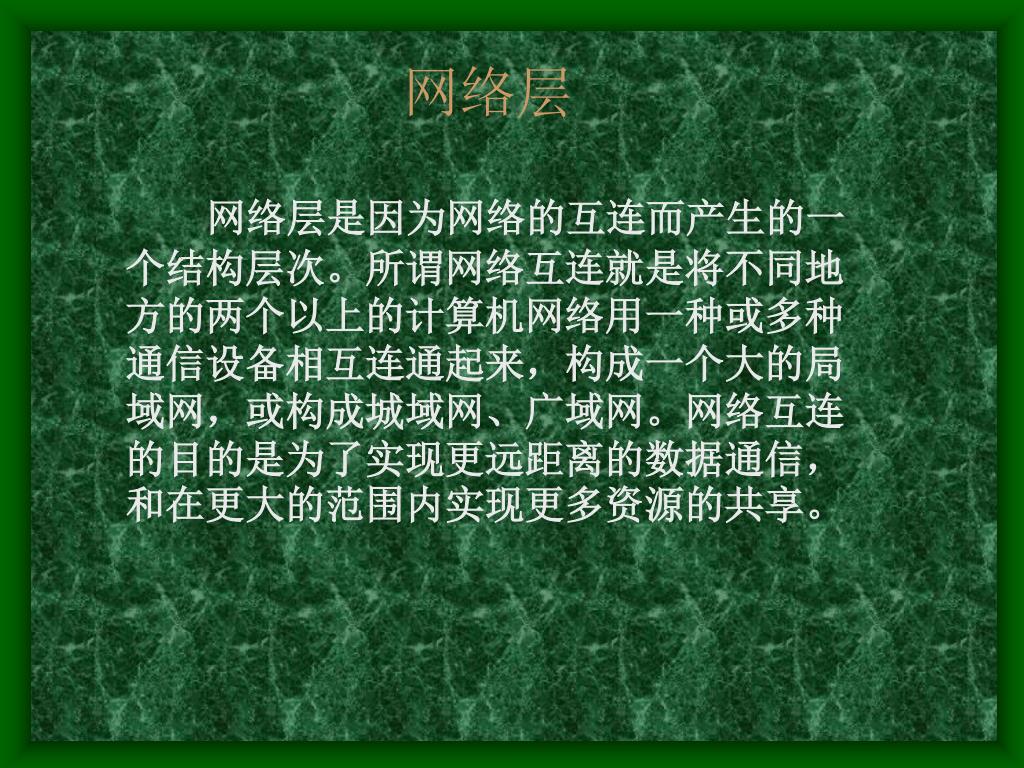

网络层 网络层是因为网络的互连而产生的一个结构层次。所谓网络互连就是将不同地方的两个以上的计算机网络用一种或多种通信设备相互连通起来，构成一个大的局域网，或构成城域网、广域网。网络互连的目的是为了实现更远距离的数据通信，和在更大的范围内实现更多资源的共享。

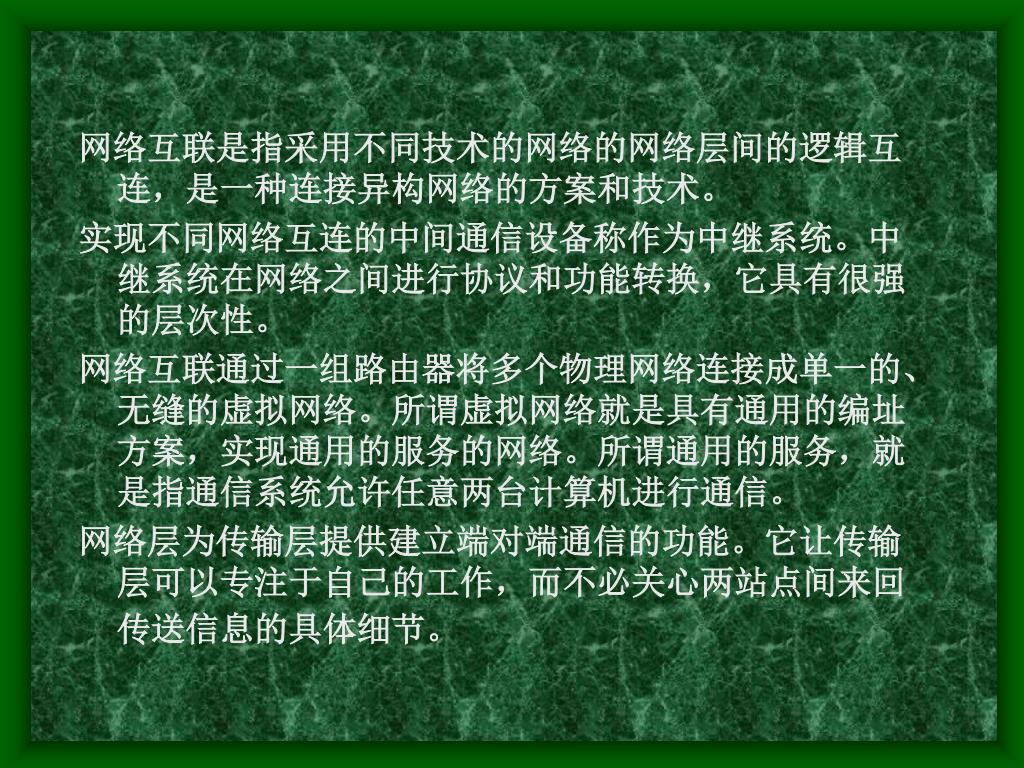

网络互联是指采用不同技术的网络的网络层间的逻辑互连，是一种连接异构网络的方案和技术。网络互联是指采用不同技术的网络的网络层间的逻辑互连，是一种连接异构网络的方案和技术。 实现不同网络互连的中间通信设备称作为中继系统。中继系统在网络之间进行协议和功能转换，它具有很强的层次性。 网络互联通过一组路由器将多个物理网络连接成单一的、无缝的虚拟网络。所谓虚拟网络就是具有通用的编址方案，实现通用的服务的网络。所谓通用的服务，就是指通信系统允许任意两台计算机进行通信。 网络层为传输层提供建立端对端通信的功能。它让传输层可以专注于自己的工作，而不必关心两站点间来回传送信息的具体细节。

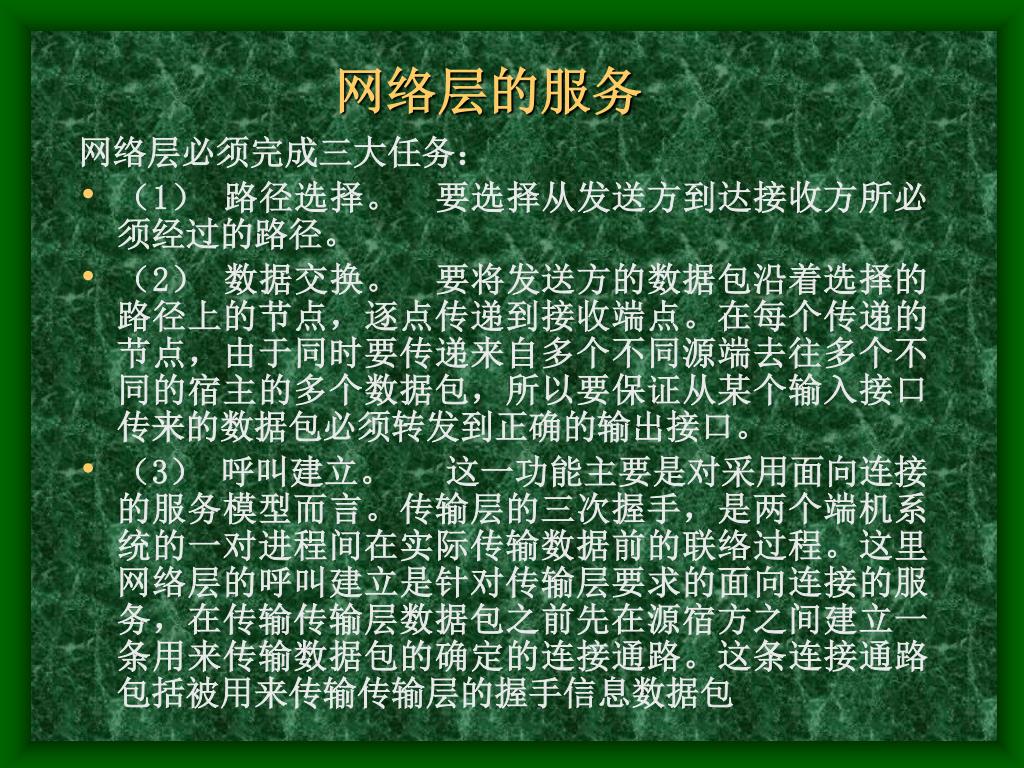

网络层的服务 • 网络层必须完成三大任务： • （1） 路径选择。 要选择从发送方到达接收方所必须经过的路径。 • （2） 数据交换。 要将发送方的数据包沿着选择的路径上的节点，逐点传递到接收端点。在每个传递的节点，由于同时要传递来自多个不同源端去往多个不同的宿主的多个数据包，所以要保证从某个输入接口传来的数据包必须转发到正确的输出接口。 • （3） 呼叫建立。 这一功能主要是对采用面向连接的服务模型而言。传输层的三次握手，是两个端机系统的一对进程间在实际传输数据前的联络过程。这里网络层的呼叫建立是针对传输层要求的面向连接的服务，在传输传输层数据包之前先在源宿方之间建立一条用来传输数据包的确定的连接通路。这条连接通路包括被用来传输传输层的握手信息数据包
交换——所谓交换是说数据的传输，是通过将数据划分成一个一个的传输单位，从始端起，在通往目的端的网络的节点间逐点传递，最后到达接收端。数据的传输过程变成了一个一个数据包在网络节点一进一出的交换过程。 包——网络系统中单独传送的数据单位。它具有两层含义，一表示是一个独立的数据块；二表示它是经过包装的。 电路交换——是指传输数据前，在发送端和接收端之间的通信子网中建立一条物理通路，然后沿着这条物理通路连续有序的传送数据单元，传送期间这一对端点始终独享这条物理线路。数据传送前要建立通路，传送结束后要拆除通路。 存储转发——是在通信子网中，亦步亦趋地从始端，沿着通向末端的各个节点，逐点尽力地向前传递数据单元。
网络阻塞控制 网络层的阻塞控制的主要目的是保证到达路由节点的数据能够顺利进入队列，并顺利转发，即在节点不发生阻滞。 阻塞控制方法 1）缓冲区预分配法 2）分组丢弃法 3）定额控制法 死锁及其防止 1）存储转发死锁及其防止 2）重装死锁及其防止
路由选择算法 在一个通信子网中，网络源节点到目的节点可有多条传输路径。网络节点在收到一个分组后，要确定向下一节点传送的路径，这就是路由选择。 路由的核心是路由协议。路由协议的核心是路由算法。路由算法是指确定路由选择的策略。 路由算法的目的就是找出源节点到目的节点的最佳路径。 所谓最佳路径，就是两个节点所有可能路由中具有最小代价的那条路径。 如一个站点想与另一个并未与之直接连接的站点通信，网络协议必须找出一条路径来连接它们。通常根据通过每条路径发送信息所需的费用和时间的比较来最终确定那条路径。这种比较是相当复杂的。
路由表 网络节点通过使用路由表来指明路径。通常路由表并不给出完整路径，而只给出去往某个目的地的下一个节点以及从当前节点到达那里所需的总的费用。

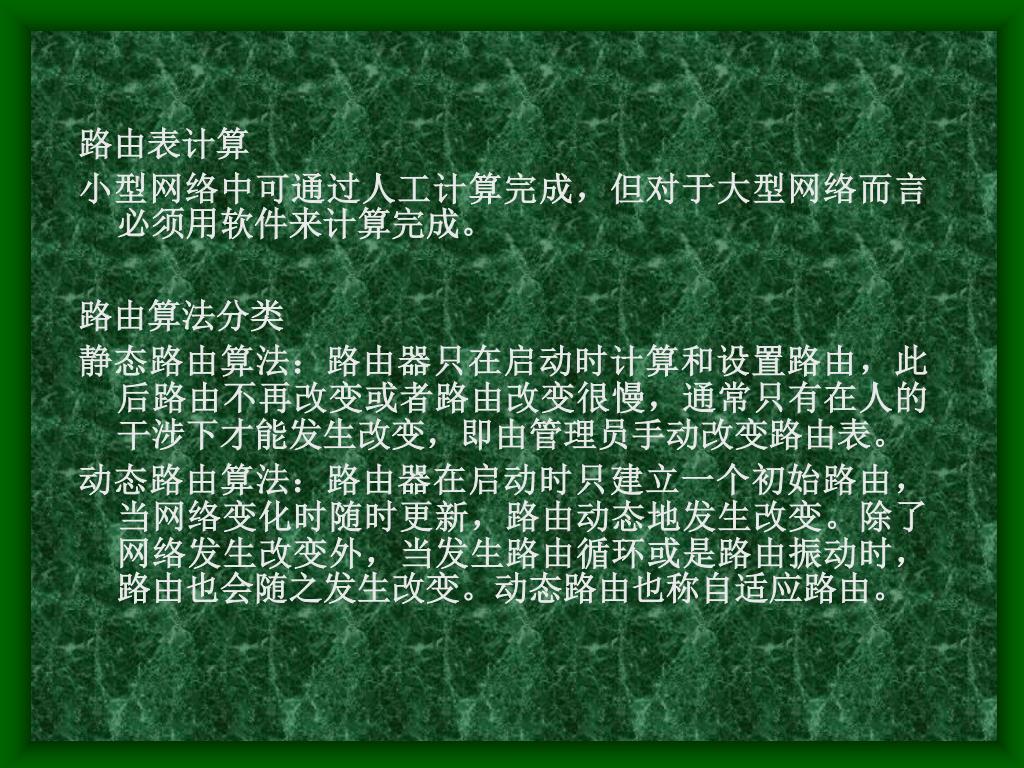

路由表计算 小型网络中可通过人工计算完成，但对于大型网络而言必须用软件来计算完成。 路由算法分类 静态路由算法：路由器只在启动时计算和设置路由，此后路由不再改变或者路由改变很慢，通常只有在人的干涉下才能发生改变，即由管理员手动改变路由表。 动态路由算法：路由器在启动时只建立一个初始路由，当网络变化时随时更新，路由动态地发生改变。除了网络发生改变外，当发生路由循环或是路由振动时，路由也会随之发生改变。动态路由也称自适应路由。
IP编址 互联网看上去像一个单一、无缝的通信系统。网络互连的一个重要前提条件是要有一个有效的地址结构，并且所有的互联网络用户都应遵守这个地址结构。 编址是互联网抽象的一个关键组成部分。为了以一个单一的统一系统出现，所有主机必须使用统一编址方案。 在TCP/IP协议栈中，编址由互联网协议（Internet Protocol，IP）规定。IP标准规定每台主机分配一个32位二进制数作为该主机的互联网协议地址（Internet Protocol address），常简写为IPv4地址或互联网地址。互联网地址（IPv4地址）是一个分配给每一个连入互联网内的一台主机， IP地址标识机器到网络的连接，而不是机器自身，这二者有重要的区别。

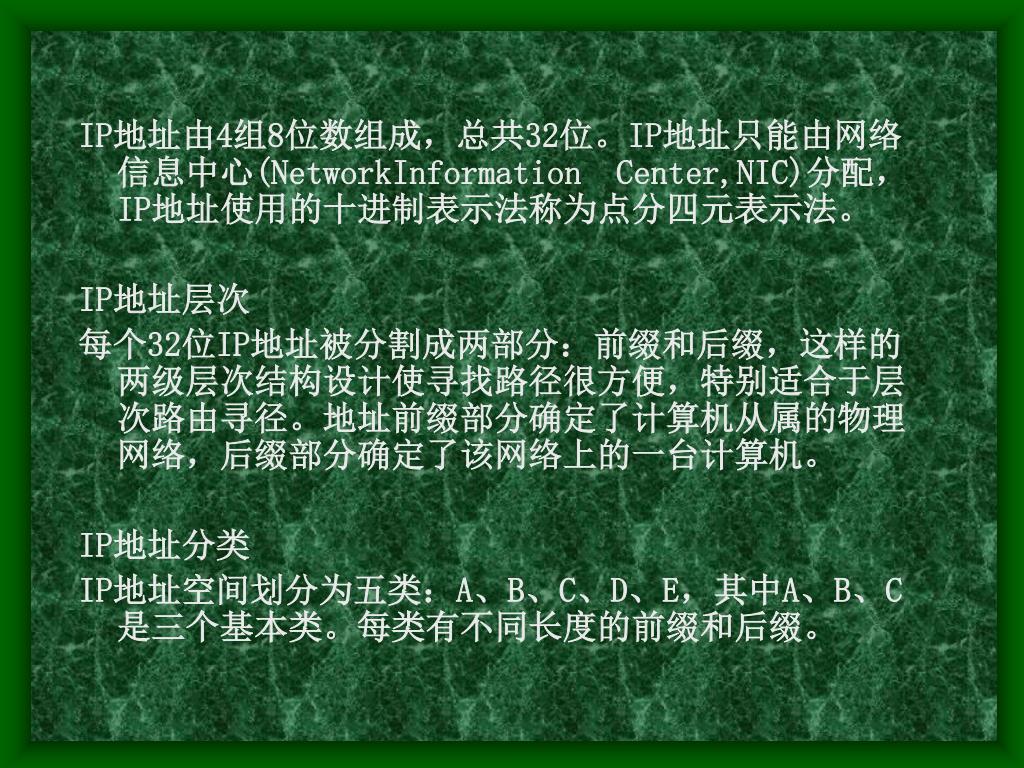

IP地址由4组8位数组成，总共32位。IP地址只能由网络信息中心(NetworkInformation Center,NIC)分配，IP地址使用的十进制表示法称为点分四元表示法。 IP地址层次 每个32位IP地址被分割成两部分：前缀和后缀，这样的两级层次结构设计使寻找路径很方便，特别适合于层次路由寻径。地址前缀部分确定了计算机从属的物理网络，后缀部分确定了该网络上的一台计算机。 IP地址分类 IP地址空间划分为五类：A、B、C、D、E，其中A、B、C是三个基本类。每类有不同长度的前缀和后缀。
A类地址 IPv4设计A类地址的目的是支持巨型网络，因为巨型网络很少，因此开发了这种结构可使主机地址数很大， A类网络的数量被严格限制。A类网络地址的范围从1.0.0.0到126.0.0.0。 B类地址 设计B类地址的目的是支持中到大型的网络。B类网络地址范围从128.1.0.0到191.254.0.0。 C类地址 C类地址用于支持大量的小型网络。C类网络地址范围从192.0.1.0至223.255.254.0。 D类地址 D类地址用于在IP网络中的组播(multicasting，又称为多目广播)。D类组播地址机制仅有有限的用处。一个组播地址是一个唯一的网络地址。它能指导报文到达预定义的IP地址组。 D类地址空间的范围从224.0.0.0到239.255.255.254。 E类地址 E类地址虽被定义但却为IETF所保留作研究之用。因此Internet上没有可用的E类地址。E类地址的前4位恒为1，因此有效的地址范围从240.0.0.0至255.255.255.255

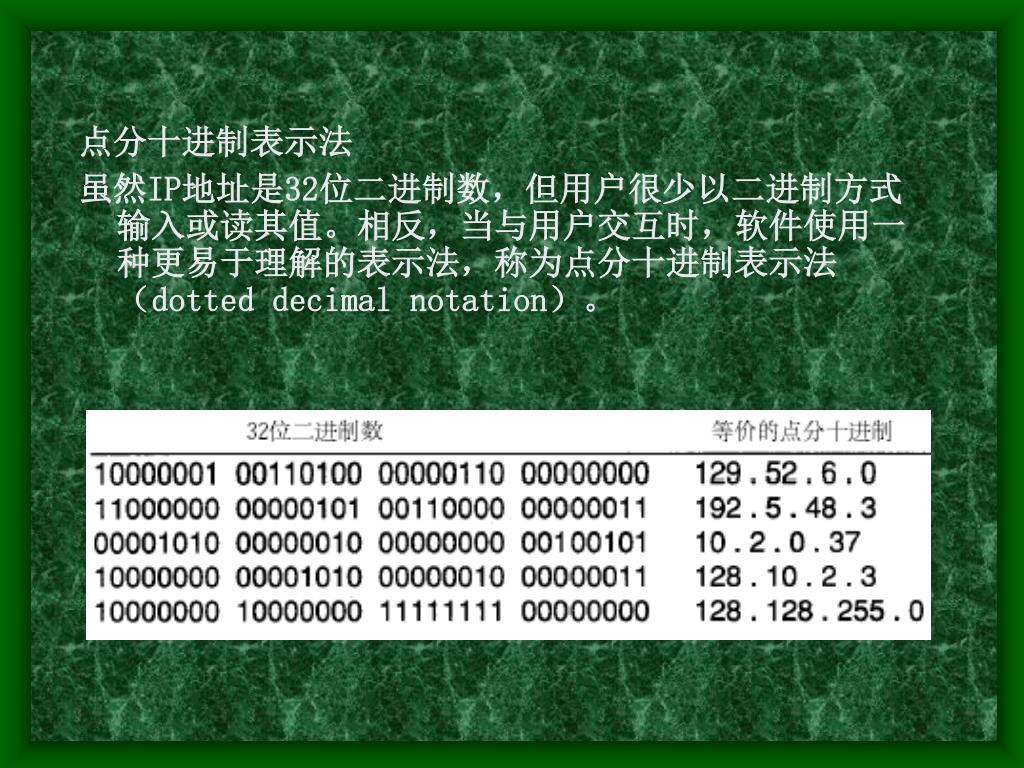

点分十进制表示法 虽然IP地址是32位二进制数，但用户很少以二进制方式输入或读其值。相反，当与用户交互时，软件使用一种更易于理解的表示法，称为点分十进制表示法（dotted decimal notation）。

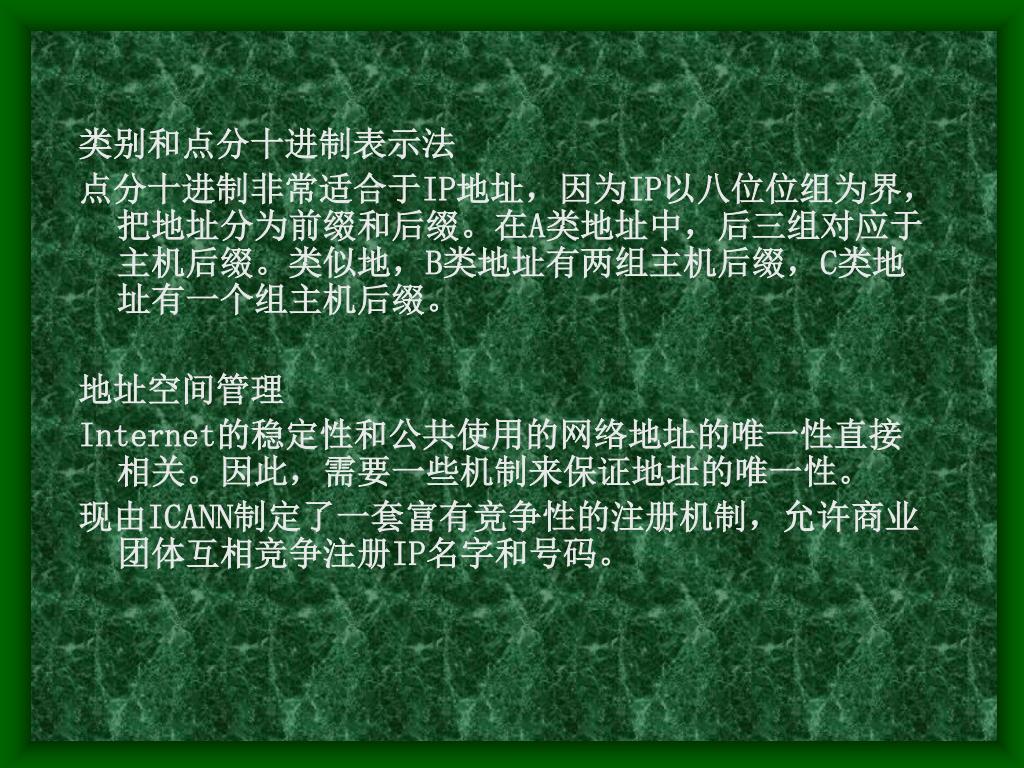

类别和点分十进制表示法 点分十进制非常适合于IP地址，因为IP以八位位组为界，把地址分为前缀和后缀。在A类地址中，后三组对应于主机后缀。类似地，B类地址有两组主机后缀，C类地址有一个组主机后缀。 地址空间管理 Internet的稳定性和公共使用的网络地址的唯一性直接相关。因此，需要一些机制来保证地址的唯一性。 现由ICANN制定了一套富有竞争性的注册机制，允许商业团体互相竞争注册IP名字和号码。

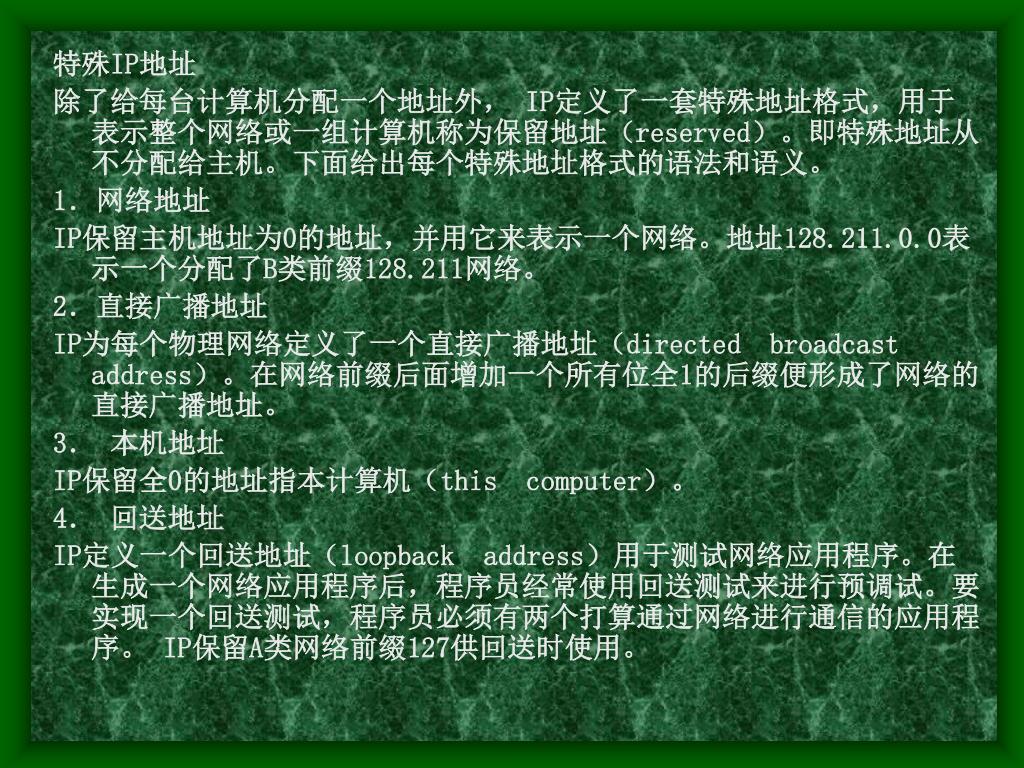

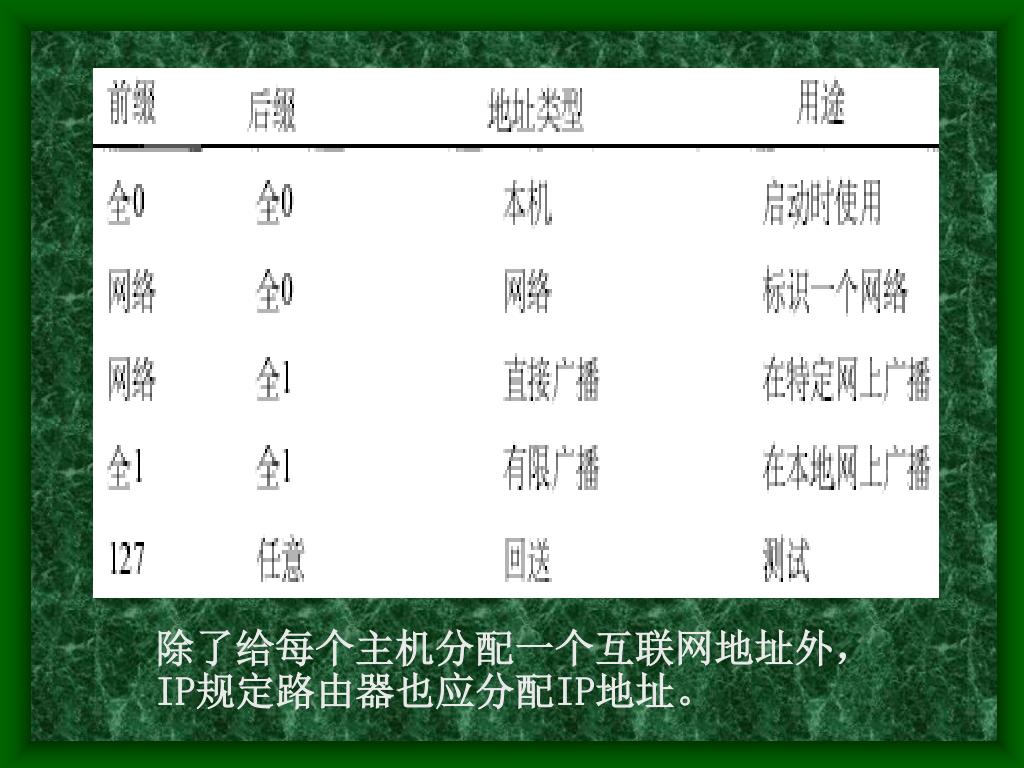

特殊IP地址 除了给每台计算机分配一个地址外， IP定义了一套特殊地址格式，用于表示整个网络或一组计算机称为保留地址（reserved）。即特殊地址从不分配给主机。下面给出每个特殊地址格式的语法和语义。 1．网络地址 IP保留主机地址为0的地址，并用它来表示一个网络。地址128.211.0.0表示一个分配了B类前缀128.211网络。 2．直接广播地址 IP为每个物理网络定义了一个直接广播地址（directed broadcast address）。在网络前缀后面增加一个所有位全1的后缀便形成了网络的直接广播地址。 3． 本机地址 IP保留全0的地址指本计算机（this computer）。 4． 回送地址 IP定义一个回送地址（loopback address）用于测试网络应用程序。在生成一个网络应用程序后，程序员经常使用回送测试来进行预调试。要实现一个回送测试，程序员必须有两个打算通过网络进行通信的应用程序。 IP保留A类网络前缀127供回送时使用。

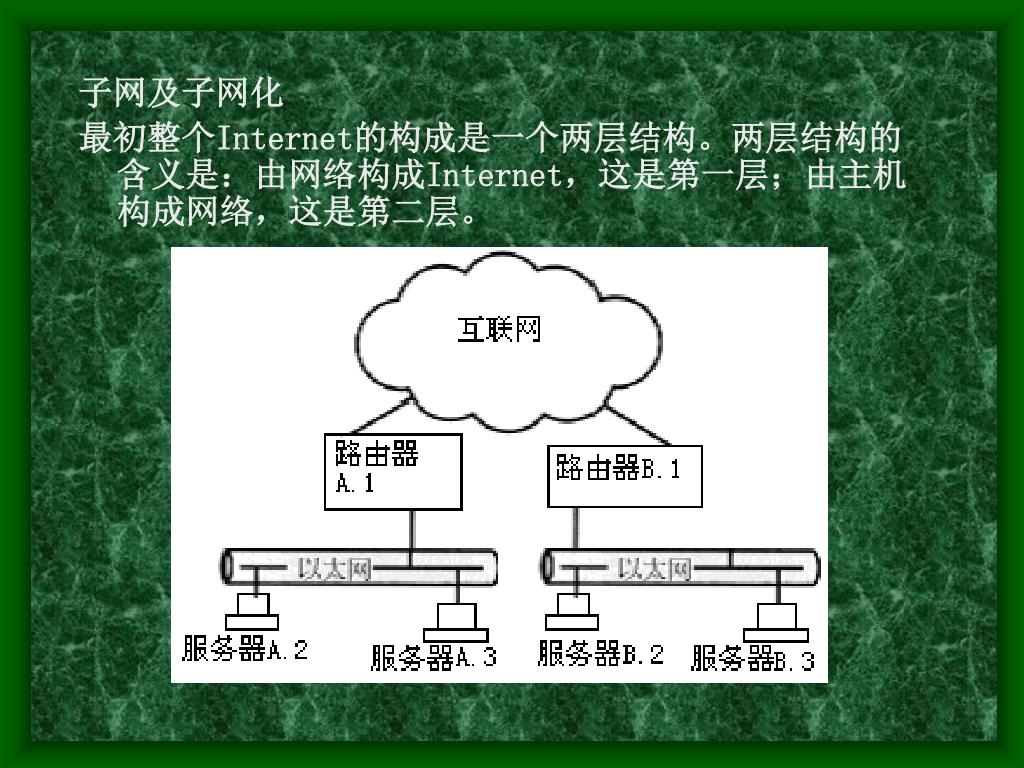

子网及子网化 最初整个Internet的构成是一个两层结构。两层结构的含义是：由网络构成Internet，这是第一层；由主机构成网络，这是第二层。

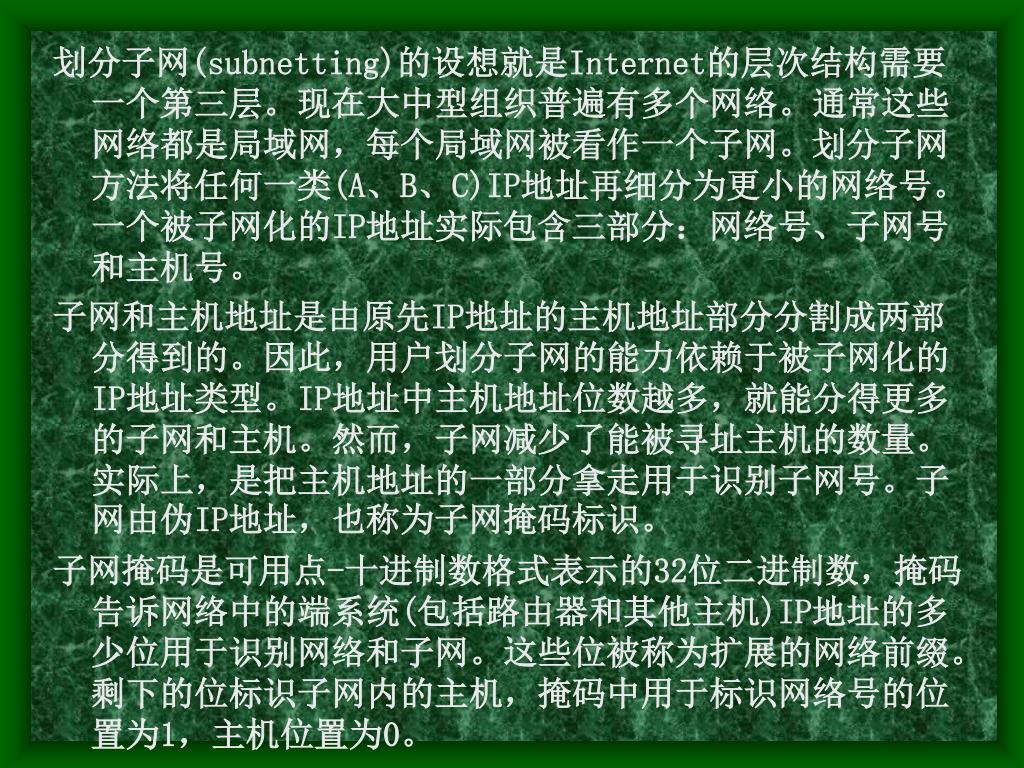

划分子网(subnetting)的设想就是Internet的层次结构需要一个第三层。现在大中型组织普遍有多个网络。通常这些网络都是局域网，每个局域网被看作一个子网。划分子网方法将任何一类(A、B、C)IP地址再细分为更小的网络号。一个被子网化的IP地址实际包含三部分：网络号、子网号和主机号。划分子网(subnetting)的设想就是Internet的层次结构需要一个第三层。现在大中型组织普遍有多个网络。通常这些网络都是局域网，每个局域网被看作一个子网。划分子网方法将任何一类(A、B、C)IP地址再细分为更小的网络号。一个被子网化的IP地址实际包含三部分：网络号、子网号和主机号。 子网和主机地址是由原先IP地址的主机地址部分分割成两部分得到的。因此，用户划分子网的能力依赖于被子网化的IP地址类型。IP地址中主机地址位数越多，就能分得更多的子网和主机。然而，子网减少了能被寻址主机的数量。实际上，是把主机地址的一部分拿走用于识别子网号。子网由伪IP地址，也称为子网掩码标识。 子网掩码是可用点-十进制数格式表示的32位二进制数，掩码告诉网络中的端系统(包括路由器和其他主机)IP地址的多少位用于识别网络和子网。这些位被称为扩展的网络前缀。剩下的位标识子网内的主机，掩码中用于标识网络号的位置为1，主机位置为0。
用户要对一个C类地址193.168.125.0进行划分子网。这个地址是基地址，这也是Internet用于计算路由的地址。用户需要把这一地址切分成6个子网，那么至少需要8位主机地址中的3位用来建造6个唯一的扩展网络前缀。这些地址是001、010、011、100、101和110。最后一个8位位组被分成：3位加到网络号中形成扩展的网络前缀，剩下的5位用于识别主机用户要对一个C类地址193.168.125.0进行划分子网。这个地址是基地址，这也是Internet用于计算路由的地址。用户需要把这一地址切分成6个子网，那么至少需要8位主机地址中的3位用来建造6个唯一的扩展网络前缀。这些地址是001、010、011、100、101和110。最后一个8位位组被分成：3位加到网络号中形成扩展的网络前缀，剩下的5位用于识别主机

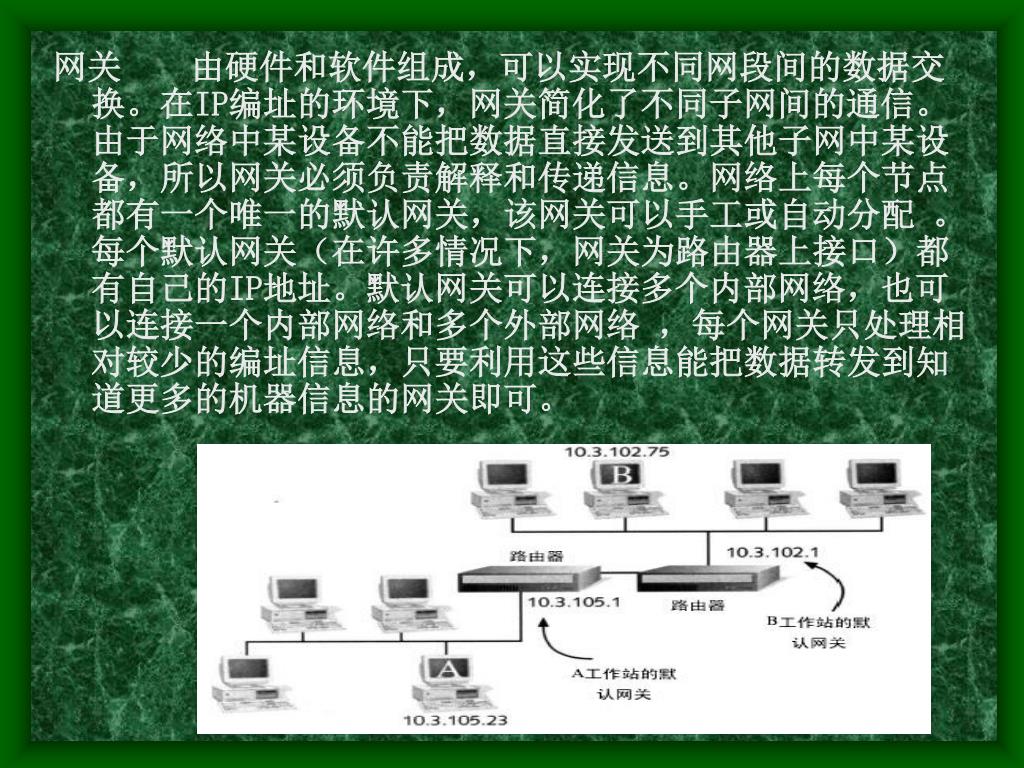

网关 由硬件和软件组成，可以实现不同网段间的数据交换。在IP编址的环境下，网关简化了不同子网间的通信。由于网络中某设备不能把数据直接发送到其他子网中某设备，所以网关必须负责解释和传递信息。网络上每个节点都有一个唯一的默认网关，该网关可以手工或自动分配 。每个默认网关（在许多情况下，网关为路由器上接口）都有自己的IP地址。默认网关可以连接多个内部网络，也可以连接一个内部网络和多个外部网络 ，每个网关只处理相对较少的编址信息，只要利用这些信息能把数据转发到知道更多的机器信息的网关即可。

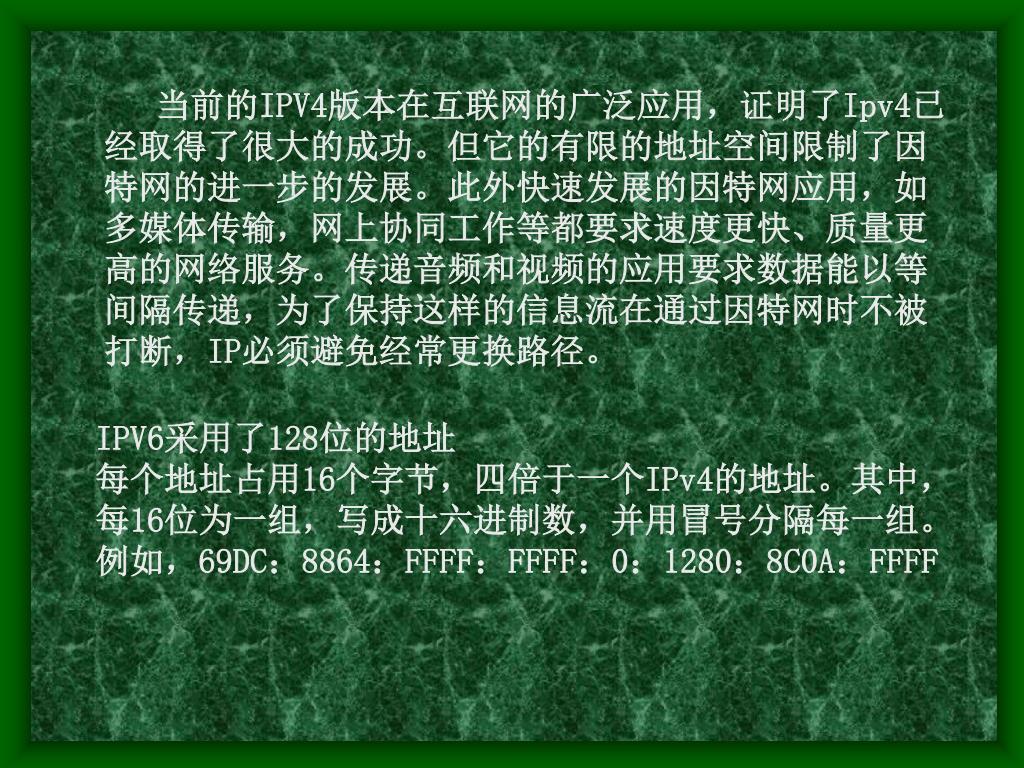

当前的IPV4版本在互联网的广泛应用，证明了Ipv4已经取得了很大的成功。但它的有限的地址空间限制了因特网的进一步的发展。此外快速发展的因特网应用，如多媒体传输，网上协同工作等都要求速度更快、质量更高的网络服务。传递音频和视频的应用要求数据能以等间隔传递，为了保持这样的信息流在通过因特网时不被打断，IP必须避免经常更换路径。当前的IPV4版本在互联网的广泛应用，证明了Ipv4已经取得了很大的成功。但它的有限的地址空间限制了因特网的进一步的发展。此外快速发展的因特网应用，如多媒体传输，网上协同工作等都要求速度更快、质量更高的网络服务。传递音频和视频的应用要求数据能以等间隔传递，为了保持这样的信息流在通过因特网时不被打断，IP必须避免经常更换路径。 IPV6采用了128位的地址 每个地址占用16个字节，四倍于一个IPv4的地址。其中，每16位为一组，写成十六进制数，并用冒号分隔每一组。例如，69DC：8864：FFFF：FFFF：0：1280：8C0A：FFFF
从IPv4向IPv6的过渡 会出现很多问题。所有现在的机器(主机、路由器、桥等等)都使用Ipv4。当机器转向运行IPv6(通过软件或硬件更新)时，所有的机器必须有两组IP软件，一组用于旧的版本，一组用于新的版本。一些使用IPv4进行通信的设备和应用，仍需要和IPv6系统进行通信时，就需要一个转化或翻译应用程序，在两部分之间进行翻译。 将一些TCP/IP服务转变到IPv6上需要很长的时间。
