Representar, num mapa, a superfície terrestre no seu tamanho real seria impossível.

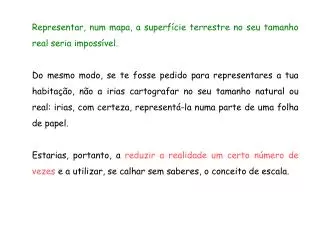

1. Representar, num mapa, a superfície terrestre no seu tamanho real seria impossível. Do mesmo modo, se te fosse pedido para representares a tua habitação, não a irias cartografar no seu tamanho natural ou real: irias, com certeza, representá-la numa parte de uma folha de papel. Estarias, portanto, a reduzir a realidade um certo número de vezes e a utilizar, se calhar sem saberes, o conceito de escala.

2. A ESCALA A ESCALA estabelece a relação entre as distâncias no mapa e as distâncias reais correspondentes, ou seja, indica-nos quantas vezes a realidade foi reduzida.

3. 1: 10 000 Lê-se um para dez mil. O "1 cm" representa a distância no mapa enquanto que o "10 000" representa a distância real. Ou seja, 1 cm no mapa corresponde a 10 000 cm na realidade. Exemplo:

4. O "1 cm" representa a distância no mapa enquanto que o "10 000" representa a distância real. Ou seja, 1 cm no mapa corresponde a 10 000 cm na realidade.

5. Para trabalhar com escalas, ou seja, para saber quanto mede determinada distância entre dois pontos na realidade, é necessário relembrar as reduções!!

7. Exemplos:6 000 000 cm 6 000 000 cm 60 km (conta-se 5 casas para a esquerda a partir das unidades)10 km = 1 000 000 cm (conta-se 5 casas para a direita a partir das unidades)

8. 10 km 1 000 000 cm

9. ESCALAS NUMÉRICAS: A escala numérica pode ser representada de três formas diferentes. 1/50 000; 1: 50 000; 1 50 000

10. ESCALAS NUMÉRICAS:A escala numérica corresponde a uma fracção, cujo numerador indica a distância no mapa e o denominador indica a distância real equivalente.

11. Tipos de Escalas Gráficas Numéricas 1/10 000 0 100 200m 1: 250 000 0 2,5 5 Km 1 7 000 000 0 70 140Km

12. ESCALAS GRÁFICAS: A escala gráfica é expressa por uma recta, na qual se indica a distância real correspondente ao seu comprimento.

13. 1 cm • significa que 1 cm no mapa corresponde a 2 km na realidade.

14. Já deves ter reparado que alguns mapas trazem uma escala gráfica, outros trazem uma escala numérica e, existem ainda, os que trazem os dois tipos de escalas. Observa o mapa de Portugal.

15. Observa o mapa de Portugal.

16. PODEMOS CONCLUIR QUE: As escalas gráficas e numéricas representam-se de forma diferente mas têm o mesmo objectivo.

19. Transformar escalas numéricas em gráficas

20. Transformar escalas gráficas em numéricas

21. Problemas com escalasOs problemas com escalas permitem-nos encontrar três elementos:a distância real; a distância no mapa; a escala do mapa

23. Para calcularmos distâncias reais precisamos de medir a distância entre dois pontos no mapa com uma régua. Calcular distâncias reais

24. Calcular distâncias reaisNota:Não te esqueças das reduções. Não podes misturar diferentes unidades na mesma operação.

25. Cálculo de Distâncias Reais Enunciado: A distância medida no mapa entre Viseu e Beja é de 5 cm. Sabendo que a Escala do mapa é de 1/7 000 000, calcula a Distância Real. Resolução:

26. 1- Cálculo da distância real.Exercício 1Num mapa com a escala1/100 000, duas localidades localizam-se a 4 cm de distância uma da outra. Calcula a distância a que estas duas localidades se encontram na realidade.

27. As duas localidades localizam-se a 4 Km uma da outra.

28. O processo é semelhante ao anterior, mas desta vez queremos encontrar a distância no mapa.  Calcular distâncias no mapa

29. Cálculo de Distâncias no Mapa Enunciado: A distância real entre Lisboa e Madrid é de 600 Km. A que distância se encontram separadas estas duas cidades num mapa de com Escala de 1/20 000 000? Resolução:

30. Exercício 2Num mapa com a escala 1/10 000 000, duas cidades localizam-se a 200Km de distância. Calcula a distância no mapa.

31. A distância no mapa a que as duas localidades se encontram é de 2 cm.

32. Precisamos da distância real e no mapa entre dois pontos. Encontrar a Escala

33. Cálculo da Escala Enunciado: Sabendo que a distância real entre o Funchal (Madeira) e Lisboa é de 900 km, calcula a Escala do mapa onde a distância entre essas duas cidades é de 2 cm. Resolução:

34. Exercício 3:Uma avenida está representada num mapa por um segmento de recta com 5 cm de comprimento. Sabendo que a avenida mede 500 metros de comprimento, calcula a escala do mapa.

35. A escala do mapa é 1/10 000.

36. Exemplo: se quiseres representar num mapa as ruas de Leça da Palmeira, a escala terá de ser diferente da de um mapa onde pretenderes representar os países da Europa. A redução da realidade será maior no mapa dos países da Europa.

37. COMPARAÇÃO ENTRE ESCALAS:

39. COMPARAÇÃO ENTRE ESCALAS: Quanto maior for o denominador, menor é a escala.

40. Escala grande: igual ou superior a 1/100.000 Escala pequena: inferior a 1/100.000

41. No final destas aulas deverás ser capaz de:definir escala de um mapa;distinguir entre escala gráfica e escala numérica;converter escalas gráficas em numéricas e vice-versa; calcular a distância real, a distância no mapa e a escala;distinguir mapas de pequena e grande escala.

42. TESTA OS TEUS CONHECIMENTOS!!!
