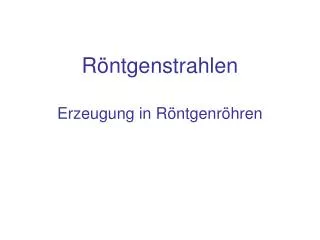

  1. RöntgenstrahlenErzeugung in Röntgenröhren

  2. Inhalt • Aufbau einer Röntgenröhre • Erzeugung von Röntgenstrahlung: • Bremsstrahlung • Charakteristische Strahlung • Berechnung der Wellenlängen

  3. 380 nm Violett 7,9 1014Hz 780 nm rot 3,8 1014Hz Frequenzbereiche der Oszillatoren: Röntgenstrahlung Technische Schwingkreise Molekül-schwingungen Valenz Elektronen Innere Orbitale Kern-reaktionen

  4. Aufbau einer Röntgenröhre Heizstrom 4 A Röhrenfenster aus2,5 mm Al zur Durchleuchtung in Medizin und Technik Röhrenspannung 45 kV Röhrenstrom 30 mA Brems-strahlung Nach ca. 10-8 s: Charakteristische Strahlung oder aus 0,4 mm Beryllium zur Beugung an Kristallen

  5. Emission einer Röntgenröhre • Bremsstrahlung, abhängig von der Spannung zwischen Kathode und Anode • Charakteristische Strahlung, abhängig von der Spannung zwischen Kathode und Anode und vom Material der Anode

  6. Beispiel für den Gebrauch der Einheit Elektronenvolt • 50 keV ist die Energie eines Elektrons, das durch eine Spannung von 50 kV beschleunigt wurde. (Diese Einheit ist„handlicher“ als die Angabe von 8 .10-18J) 50 kV Beim vollständigen Abbremsen des Elektrons an der Anode wird diese Energie in „Bremsstrahlung“ verwandelt

  7. Umrechnung der Beschleunigungs-Spannung in V zu Wellenlänge in nm Bei Beschleunigungsspannung 124 kV wird Strahlung mitλ = 0,01 nm emittiert (liegt im Röntgen Bereich des Spektrums)

  8. Spektrum einer Röntgenröhre mit Wolfram Anode =10-10 m Bremsspektrum und charakteristische Strahlung einer W-Anode bei 160 kV Betriebsspannung (z. B. für Grobstrukturuntersuchung). Quelle: Pohl, Optik und Atomphysik

  9. Die Bremsstrahlung • Beim Aufprall auf die Anode wird das Elektron abgebremst: • Die zeitliche Änderung des Elektronenstroms induziert ein zeitlich veränderliches magnetisches Feld • Dadurch wird ein elektrisches Wirbelfeld induziert • Die sich zeitlich ändernden Felder werden mit Lichtgeschwindigkeit abgestrahlt

  10. Ein schwingendes magnetisches Felds erzeugtein schwingendes elektrisches Feld

  11. Charakteristische Strahlung • Atomare Anregung durch Ionisation auf einer inneren Schale

  12. 32 43 21 31 Entstehung bei Ionisation größerer Atome durch Stoß in der innersten Schale λ ~ 1/Z2 Die Zahlen stehen für die am Übergang beteiligten Nummern der Schalen (n, m), die griechischen Indizes Bei Übergängen auf inneren Schalen liegen die Frequenzen im Röntgen-Bereich

  13. 2,5GHz Mikro-wellenherd 50 Hz (Netz) 380 nm Violett 7,9 1014Hz 780 nm rot 3,8 1014Hz Emissionslinien einer Röhre mit Cu-Anode Cu Anode (Z=29) 0,139 nm Cu Kβ 0,154 nm Cu Kα

  14. Zusammenfassung • Aufbau einer Röntgenröhre: Zwischen einer Glühkathode und der Anode liegt Hochspannung (40-100 kV) Zwei voneinander unabhängige Prozesse verursachen Röntgenstrahlung: • Auf der Anode abgebremste Elektronen senden Bremsstrahlung aus • Bei Beschleunigung mit Spannung U in [kV] folgt die Wellenlänge λ in [Å] λ = 1,24 / U [nm] (1 Å = 0,1 nm) • Die angeregten Atome der Anode emittieren zusätzlich charakteristische Strahlung

  15. finis Heizstrom 4 A Emission der Bremsstrahlung bei Ankunft des Elektrons, verzögert folgt die Emission der charakteristischen Strahlung Röhrenspannung 45 kV Röhrenstrom 30 mA
