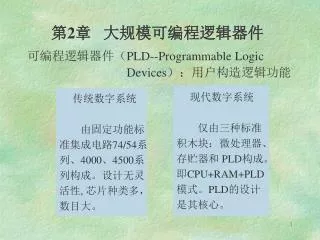

  1. 可编程逻辑器件(PLD--Programmable Logic Devices):用户构造逻辑功能 第2章 大规模可编程逻辑器件 现代数字系统 仅由三种标准 积木块:微处理器、 存贮器和 PLD构成。 即CPU+RAM+PLD 模式。PLD的设计 是其核心。 传统数字系统 由固定功能标 准集成电路74/54系 列、4000、4500系 列构成。设计无灵 活性, 芯片种类多, 数目大。

  2. 2.1.1 PLD的发展进程 70年代初:PROM、 PLA_Programmable Logic Array (第一代); 70年代末:AMD公司推出 PAL_Programmable Array Logic 80年代初:Lattice公司推出GAL_Generic Array Logic (第二代); 2.1 可编程逻辑器件概述

  3. 80年代中:Xilinx公司推出 FPGA_Field Programmable Gates Array; Altera公司推出EPLD_Erasable Programmable Logic Device; 90年代初:Lattice公司提出 ISP_In System Programming 概念,推出 ispLSI。 2.1.1 PLD的发展进程

  4. 近年 PLD的发展 密度:单片已达1000万系统门 速度:达420MHz以上 线宽:已达 90 nm,属甚深亚微米技术 (VDSM—Very Deep Sub Micrometer) PLD最显著的特点: 高集成度、高速度、高可靠、 在系统编程(ISP_In System Programming ) PLD已占整个IC产值的40%以上。PLD的产量、 集成度每年增加35%,成本降低40%。

  5. Altera 产品系列主要性能

  6. Altera公司千万门级的FPGA (SOC): Stratix

  7. Xilinx 产品系列主要性能

  8. Xilinx公司千万门级的FPGA (SOC): Virtex-II Pro

  9. Lattice 产品系列主要性能

  10. PLD工业市场份额 Total 1998 PLD Market=$2.1 B Total 1999 PLD Market=$2.6 B Source: Dataquest, March 2000

  11. a. 从互连延时入手解决系统速度问题 门延时:几百 ns →不足 2 ns 互连延时:相对门延时越来越大 近年 PLD的发展热点

  12. b. 在系统可编程技术(ISP) ISP(In_System Programmability/Programming): 是指对器件、电路板、整个电子系统进行逻辑重构和修改功能的能力。这种重构可以在制造之前、制造过程中、甚至在交付用户使用之后进行。 传统 PLD:先编程后装配; ISP PLD:可先编程后装配,也可先装配后编程。

  13. ISP技术的优越性 设计修改方便,产品面市 速度快,减少原材料成本, 提高器件及板级的可测试性。 设计 减少制造成本,免去单独编程工序,免去重做印刷电路板的工作,大量减少库存,减少预处理成本,提高系统质量及可靠性。 制造 提供现场系统重构或现场系统用户化的可能,提供遥控现场升级及维护的可能 现场服务/支持

  14. 非ISP工艺流程 ISP技术简化生产流程比较: ISP工艺流程 从仓库提取器件 从仓库提取器件 对器件编程 焊接电路板 贴标签 编程及电路板测试 进半成品库 提取特定器件 焊接电路板 电路板测试 ISP技术对缩短生产周期,加快产品上市极为重要。

  15. 现配置时间为几十~几百ms 实时重配问题 配置时间的极大缩短: 硬件→软硬件→资源 ISP的进一步发展:

  16. PLD的生产厂家众多,产品名称各异,分 类方法多样。 常见的PLD产品:PROM、EPROM、 EEPROM、PLA、FPLA、PAL、GAL、CPLD、 EPLD、EEPLD、HDPLD、FPGA、pLSI、 ispLSI、ispGAL、ispGDS等。 2.1.2 PLD的种类及分类方法

  17. 1、根据器件密度分为: 低密度PLD: 高密度PLD(HDPLD):超过500门 PLD 低密度的PLD,如PLA、 PROM、PAL、GAL 高密度的PLD (HDPLD)

  18. 2、根据器件互连结构、逻辑单元结构分为: FPGA(Field Programmable Gates Array) CPLD(Complex Programmable Logic Device) FPGA:内部互连结构由多种长度不同的连线资源组成,每次布线的延迟可不同,属统计型结构。逻辑单元主体为由静态存储器(SRAM)构成的函数发生器,即查找表。通过查找表可实现逻辑函数功能。采用SRAM工艺。

  19. 含查找表的逻辑单元:(FPGA)

  20. CPLD:内部互连结构由固定长度的 连线资源组成,布线的延迟确定,属确定 型结构。逻辑单元主要由“与或阵列”构成。 该结构来自于典型的PAL、GAL器件的结 构。采用EEPROM工艺。 任意一个组合逻辑都可以用“与—或” 表达式来描述,所以该“与—或阵列”结构 能实现大量的组合逻辑功能。

  21. 简单的“与或”阵列:(PAL、GAL、CPLD)

  22. CPLD的逻辑单元:

  23. CPLD和FPGA的主要区别: 1、结构上的不同 2、集成度的不同 CPLD:500 ~ 50000门; FPGA:1K ~ 10M 门 3、应用范围的不同 CPLD逻辑能力强而寄存器少(1K左右),适用于控制密集型系统;FPGA逻辑能力较弱但寄存器多(100多K),适于数据密集型系统。 4、使用方法的不同

  24. 3、从可编程特性分为 一次性编程:PROM、PAL 重复可编程: 紫外线擦除:数十次 E2CMOS工艺:上千次 SRAM结构:上万次

  25. 4、从编程元件分为 熔丝型开关 可编程低阻电路元件 EPROM EEPROM SRAM

  26. 2.2 Altera 可编程逻辑器件 PLD(FPGA、CLPD)种类繁多,特点各异。共同之处包括三大部分: a. 一个二维的逻辑块阵列,构成了PLD器件 的逻辑核心。 b. 输入/输出块。 c. 连接逻辑块的互连资源,用于逻辑块之间、 逻辑块与输入/输出块之间的连接。

  27. PLD结构图 输入/输出块 逻辑块(逻辑阵列) 互连资源

  28. CPLD与FPGA的主要区别在于逻辑块(逻辑 单元)的构成不同: CPLD的 基本逻 辑单元 如: EPM7128

  29. FPGA的 基本逻 辑单元 如: EPF10K10 含576个 逻辑单元

  30. 2.2.1 Altera器件概述 Altera公司PLD分为两大系列: Altera PLD系列 MAX MAX9000 MAX7000 MAX5000 Classic FLEX APEX II APEX20K FLEX10K FLEX8000 FLEX6000

  31. MAX系列: 多阵列矩阵(Multiple Array Matrix) 内部结构: 可编程的“与”阵列和固定 “或”阵列实现逻辑功能; 采用EPROM工艺(Classic、 MAX5000),或EEPROM工艺 (MAX7000、MAX9000); 属CPLD。 MAX MAX9000 MAX7000 MAX5000 Classic

  32. FLEX系列: 灵活逻辑单元阵列 (Flexible Logic Element Matrix) 内部结构: 使用查找表(Look Up Table __LUT)结构来实现逻辑功 能;采用SRAM工艺; 属FPGA。 FLEX10K首次采用嵌入式阵列 (EAB_Embedded Array Block ) APEX20K融合查找表、乘积项、 嵌入式阵列和存贮器于一体。 FLEX APEX II APEX20K FLEX10K FLEX8000 FLEX6000

  33. Altera 器件结构

  34. Altera 器件的用户I/0引脚和可用门

  35. Altera 器件系列引脚数的发展趋势

  36. Altera 器件系列系统可用门数的发展趋势

  37. 2.2.2 Altera FLEX 10K 系列器件 一、性能特点 (1)工业界第一种嵌入式可编程逻辑器件系列 嵌入式阵列(EAB_Embedded Array Block,2048位/每个EAB) 逻辑阵列(LAB_Logic Array Block) (2)高密度 最大250000门/片,40960位内部RAM (20个EAB),可实现单片集成

  38. (3)系统级特点 多电压I/O接口、 低功耗(SRAM工艺) JTAG(Joint Test Action Group) BST(Boundary Scan Test) ICR(In Circuit Reconfiguration), 在电路可重构。 时钟锁定(Clock Lock)电路: 减小时钟延迟和偏移 时钟自举(Clock Boost)电路:时钟倍频 低变形时钟树形分配网络

  39. (4)灵活的内部连接 快速通道(Fast Track): 连续式布线结构 特点:延迟可预测 专用进位链: 高速加法器、 计数器、 比较器 专用级联链: 实现高速、多输入逻辑函数。

  40. (5)增强功能的 I/O引脚 I/O脚三态输出使能控制 I/O脚漏极开路选择 (Open-Drain Option) 输出电压摆率控制: 高速、或低噪声 (6)多种封装形式,多种器件类型 84 ~ 672引脚,相同封装引脚兼容

  41. FLEX10K系列中集成度最小的是EPF10K10LC84: 外部管脚视图

  42. 实际器件外观:

  43. EPF10K10LC84内部结构图:

  44. FLEX10K系列中集成度最大的是EPF10K250ABC600:

  45. EPF10K250ABC600内部结构图:

  46. 二、功能描述 FLEK10K器件的结构方框图 嵌入式阵 列块(EAB)、 逻辑阵列 块(LAB)、 Fast Track、 I/O单元

  47. (一)嵌入式阵列块 EAB(Embedded Array Block) EAB 模块图 1、EAB结构 2048位 RAM 数据线 最宽8位 地址线 最宽11位
