  1. Presentamos Monitoreo vía TCP/IP

  2. Se conoce como Monitoreo IP, Monitoreo por Internet, Monitoreo Web y otras definiciones similares a la utilización de redes TCP/IP publicas, privadas o mixtas como canal de transmisión de eventos desde los sistemas conectados en objetivos protegidos hacia la estación central de monitoreo Monitoreo vía TCP/IP

  3. Monitoreo vía TCP/IP (cont.) VENTAJAS COMPARATIVAS DEL USO DE IP • Se trata de un medio que permite : • Conectar permanentemente, sin medición de consumo ni trafico • Relativizar las distancias y los costos asociados a las llamadas de larga distancia • Gracias a las altas velocidades de transmisión, hace posible trasmitir audio e imagen

  4. Monitoreo vía TCP/IP (cont.) APLICACIONES DE ESTA TECNOLOGIA EN LA ACTUALIDAD • Los costos involucrados en equipos centrales y equipos de abonado han limitado el uso a: • Monitoreo de señales en entidades bancarias con sólidas redes internas (Intranet) • Monitoreo de señales en empresas corporativas multinacionales (Intranet y VPN)

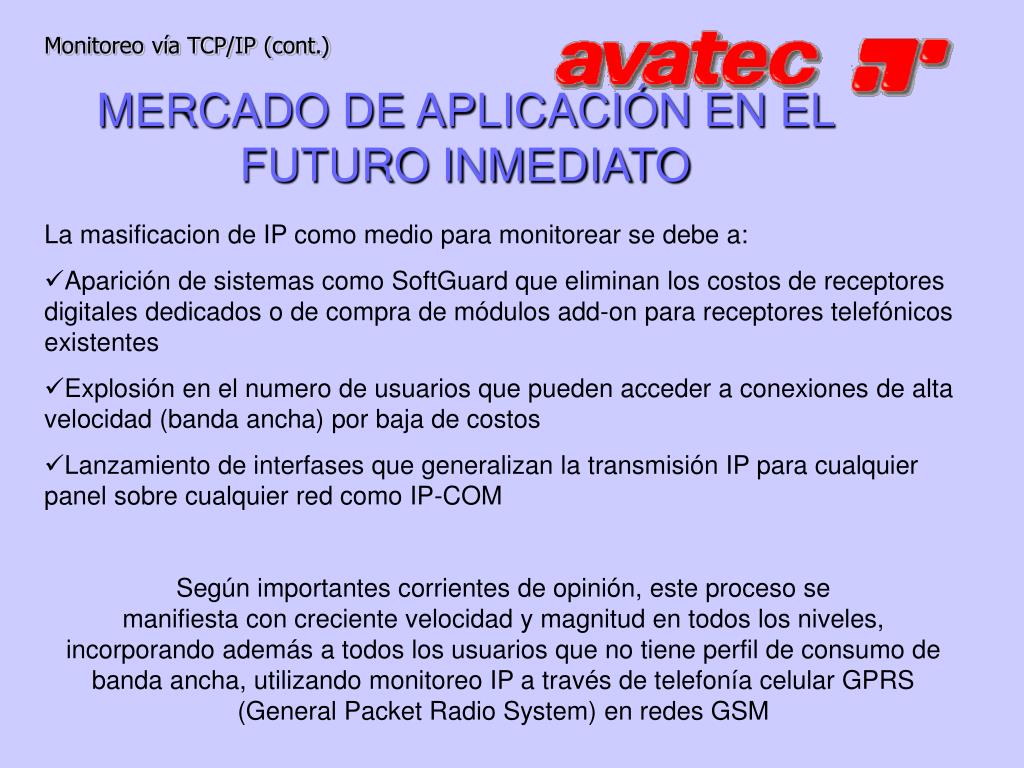

  5. Monitoreo vía TCP/IP (cont.) MERCADO DE APLICACIÓN EN EL FUTURO INMEDIATO • La masificacion de IP como medio para monitorear sedebe a: • Aparición de sistemas como SoftGuard que eliminan los costos de receptores digitales dedicados o de compra de módulos add-on para receptores telefónicos existentes • Explosión en el numero de usuarios que pueden acceder a conexiones de alta velocidad (banda ancha) por baja de costos • Lanzamiento de interfases que generalizan la transmisión IP para cualquier panel sobre cualquier red como IP-COM • Según importantes corrientes de opinión, este proceso se manifiesta con creciente velocidad y magnitud en todos los niveles, incorporando además a todos los usuarios que no tiene perfil de consumo de banda ancha, utilizando monitoreo IP a través de telefonía celular GPRS (General Packet Radio System) en redes GSM

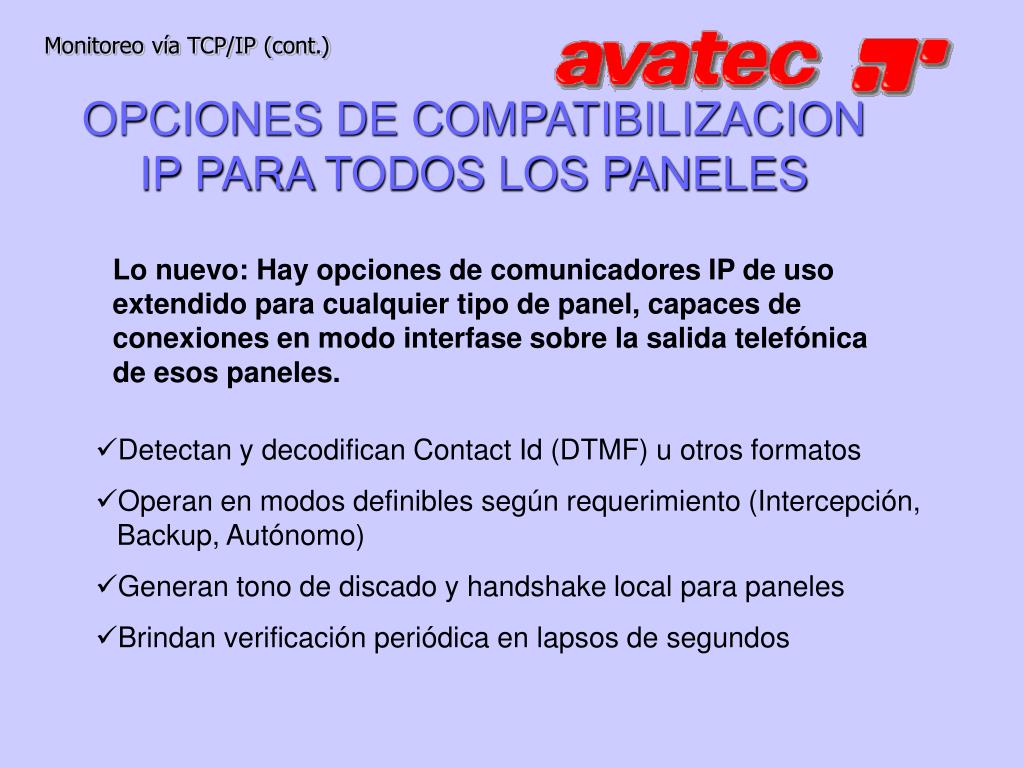

  6. Monitoreo vía TCP/IP (cont.) Lo nuevo: Hay opciones de comunicadores IP de uso extendido para cualquier tipo de panel, capaces de conexiones en modo interfase sobre la salida telefónica de esos paneles. OPCIONES DE COMPATIBILIZACION IP PARA TODOS LOS PANELES • Detectan y decodifican Contact Id (DTMF) u otros formatos • Operan en modos definibles según requerimiento (Intercepción, Backup, Autónomo) • Generan tono de discado y handshake local para paneles • Brindan verificación periódica en lapsos de segundos

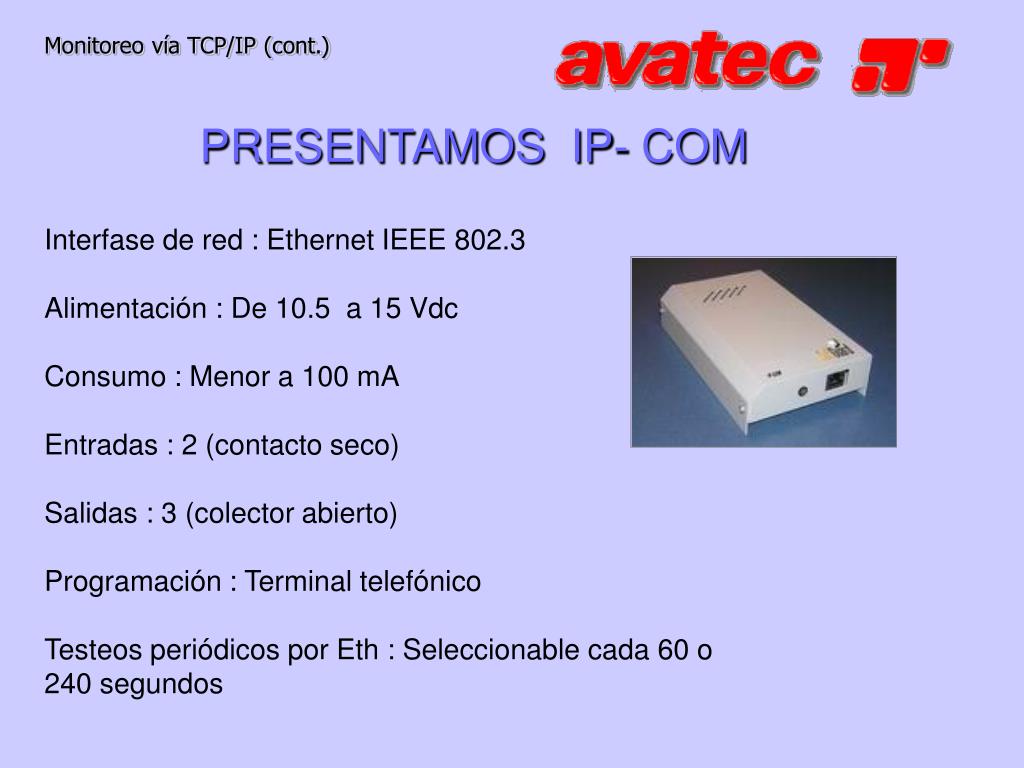

  7. Monitoreo vía TCP/IP (cont.) Interfase de red : Ethernet IEEE 802.3Alimentación : De 10.5  a 15 VdcConsumo : Menor a 100 mAEntradas : 2 (contacto seco)Salidas : 3 (colector abierto)Programación : Terminal telefónicoTesteos periódicos por Eth : Seleccionable cada 60 o 240 segundos PRESENTAMOS IP- COM

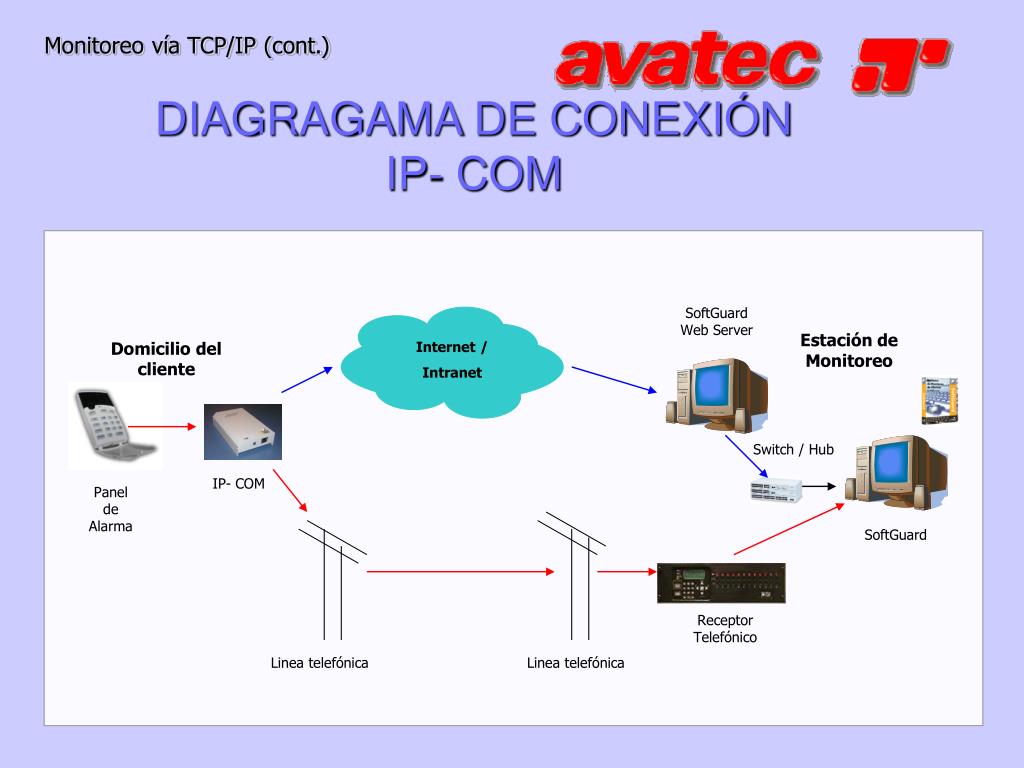

  8. Monitoreo vía TCP/IP (cont.) DIAGRAGAMA DE CONEXIÓN IP- COM SoftGuard Web Server Estación de Monitoreo Domicilio del cliente Internet / Intranet Switch / Hub IP- COM Panel de Alarma SoftGuard Receptor Telefónico Linea telefónica Linea telefónica

  9. Monitoreo vía TCP/IP (cont.) MODO INTERCEPCIÓNEn esta modalidad, el IP-COM se conecta al panel de alarma existente.La conexión se hace interponiendo el IP-COM entre el borne telefónico del panel y la línea telefónica del usuario.El IP-COM genera tono de discado al panel y handshake para que comunique el evento. Luego el IP-COM lo envía por TCP/IP y recibe el OK de la estación central, con lo que genera el KISS OFF para el panel y la comunicación terminaEl mensaje se reporta a nivel de FULL DATA MODOS DE OPERACIÓN IP- COM

  10. Monitoreo vía TCP/IP (cont.) 2. MODO BACK UPLa forma de conexión es idéntica a la del modo INTERCEPCIONEL IP-COM adopta esta forma de operación cuando el enlace de datos IP se cae o sufre sucesivos reintentosEste modo configura la salida via telefónica hacia la estación central, cuando el enlace de datos no se encuentra operativo MODOS DE OPERACIÓN IP- COM

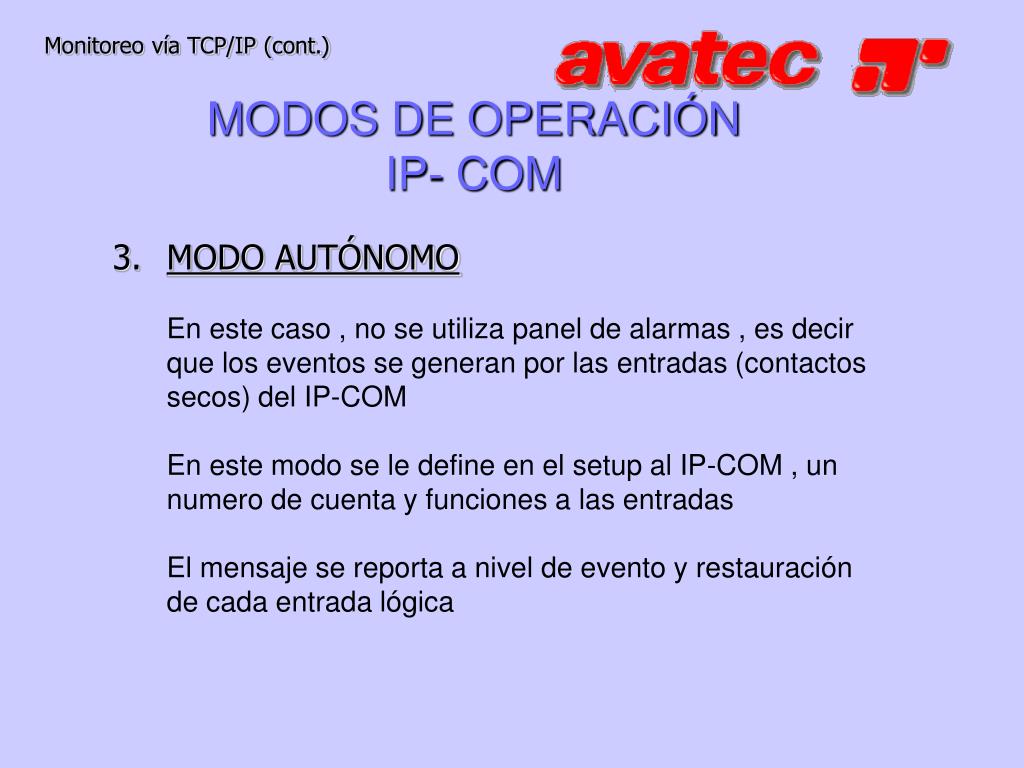

  11. Monitoreo vía TCP/IP (cont.) MODO AUTÓNOMOEn este caso , no se utiliza panel de alarmas , es decir que los eventos se generan por las entradas (contactos secos) del IP-COMEn este modo se le define en el setup al IP-COM , un numero de cuenta y funciones a las entradasEl mensaje se reporta a nivel de evento y restauración de cada entrada lógica MODOS DE OPERACIÓN IP- COM

  12. Monitoreo vía TCP/IP (cont.) Equipos necesarios en la estación central:- Cambio del software de monitoreo DOS (todos) o WINDOWS (no listos para monitoreo por IP) a plataformas IP compatibles bajo WindowsInversión del orden de 1 a 5 mil dólares Equipos necesarios a nivel abonado:- IP-COMInversión del orden de los 170 a 220 dólares por unidad IP- COM RANGO DE COSTOS INVOLUCRADOS

  13. Monitoreo vía TCP/IP (cont.) IP-COM GPRS: Permite comunicar via IP por red celular GSM/GPRS.Este equipo en modalidad de comunicación primaria via datos desde la plataforma de la cia telefonica celular y de alli via internet a la ip fija de la receptora en paquetes de 16 bit por minuto FUTUROS LANZAMIENTOS Ya presentado 02/05/2005

  14. Nuestros productos de comunicación son desarrollos propios que pueden ser ajustados a los requerimientos de distintos usuarios no dude en consultar sus necesidades especificas siempre trataremos de satisfacerlo
