  1. High Feature Standard SIRIUS Soft Starters Reduction ofElectrical and Mechanical Stress

  2. Плавный пуск: 3RW30 Характеристики 3RW30: 4 типоразмера S00 45 mm 9 A S0 45 mm 25 A S2 55 mm 45 A S3 70 mm 100 A Может комбинироваться с другими компонентами семейства SIRIUS:автоматическими выключателями, контакторами и реле перегрузки Плавный пуск и остановка сигнализация состояния "ON" и "Bypassed" 3RW4 Promoters Meeting 25/26 May 2004

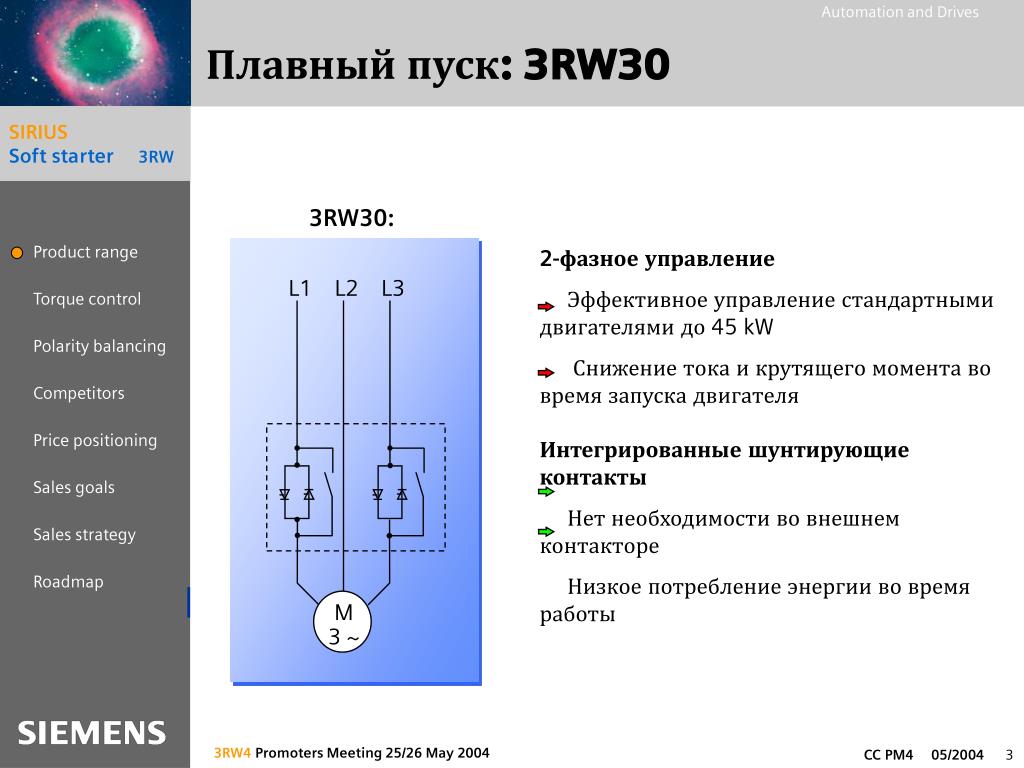

  3. M 3 ~ Плавный пуск: 3RW30 3RW30: 2-фазное управление Эффективное управление стандартными двигателями до 45 kW Снижение тока и крутящего момента во время запуска двигателя Интегрированные шунтирующие контакты Нет необходимости во внешнем контакторе Низкое потребление энергии во время работы L1 L2 L3 3RW4 Promoters Meeting 25/26 May 2004

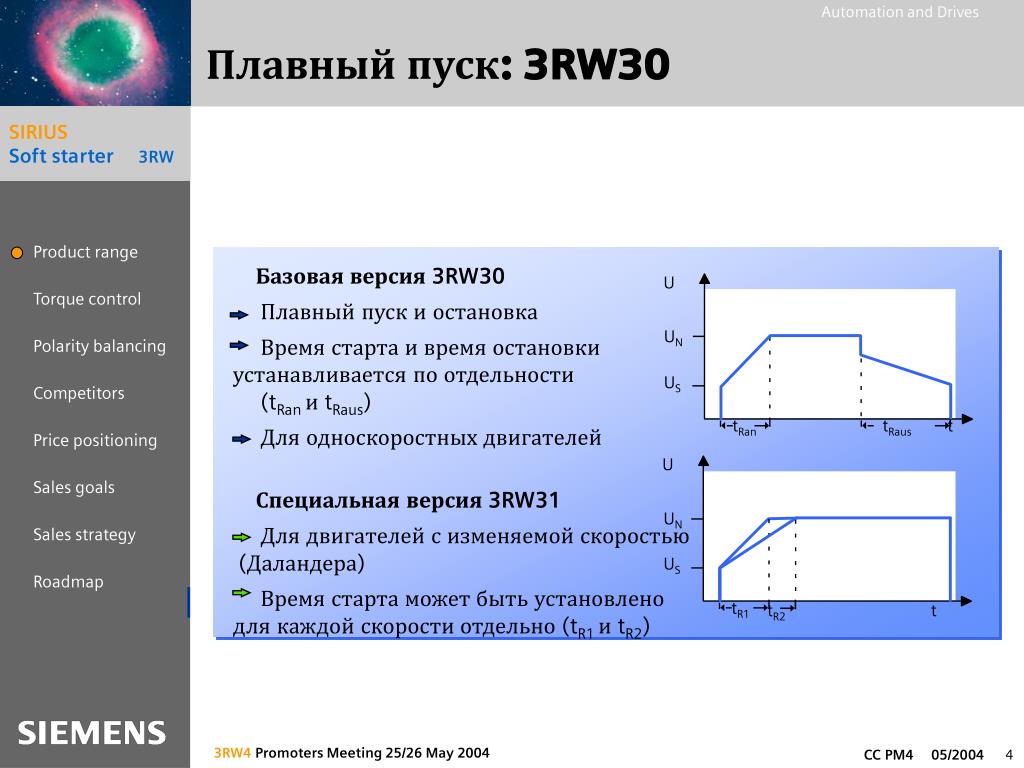

  4. U UN US t tRan tRaus U UN US tR1 tR2 t Плавный пуск: 3RW30 Базовая версия 3RW30 Плавный пуск и остановка Время старта и время остановки устанавливается по отдельности (tRan и tRaus) Для односкоростных двигателей Специальная версия 3RW31 Для двигателей с изменяемой скоростью (Даландера) Время старта может быть установлено для каждой скорости отдельно (tR1 и tR2) 3RW4 Promoters Meeting 25/26 May 2004

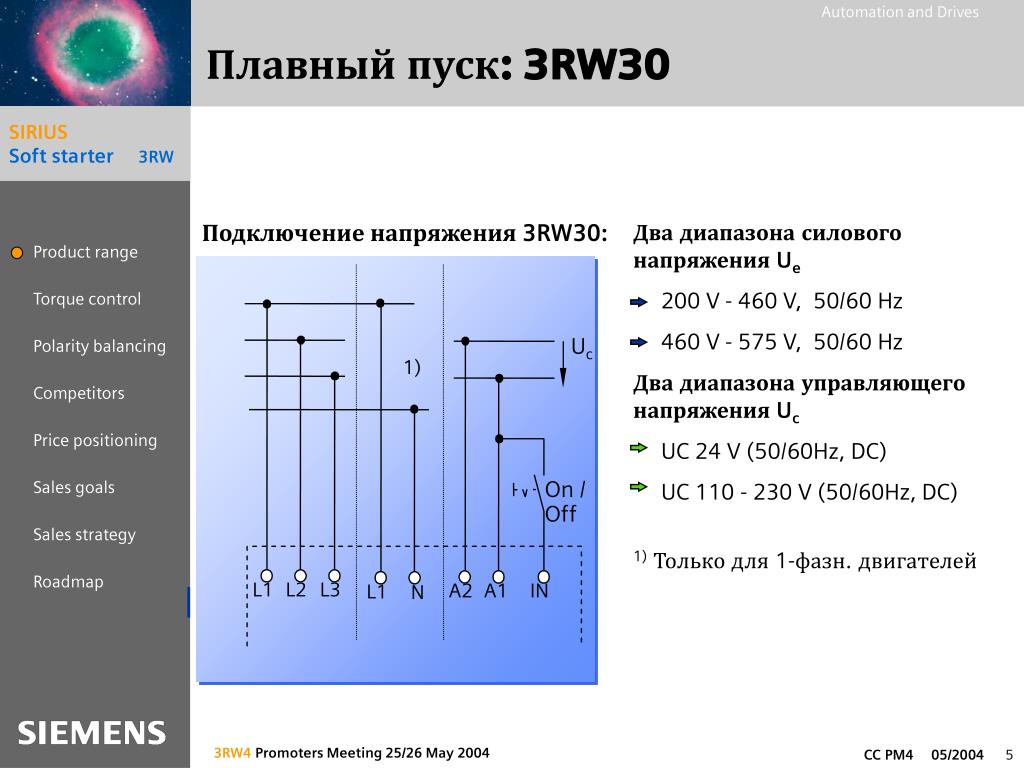

  5. Плавный пуск: 3RW30 Подключение напряжения 3RW30: Два диапазона силового напряжения Ue 200 V - 460 V, 50/60 Hz 460 V - 575 V, 50/60 Hz Два диапазона управляющего напряжения Uc UC 24 V (50/60Hz, DC) UC 110 - 230 V (50/60Hz, DC) 1)Только для 1-фазн. двигателей Uc 1) On /Off L1 L2 L3 A2 A1 IN L1 N 3RW4 Promoters Meeting 25/26 May 2004

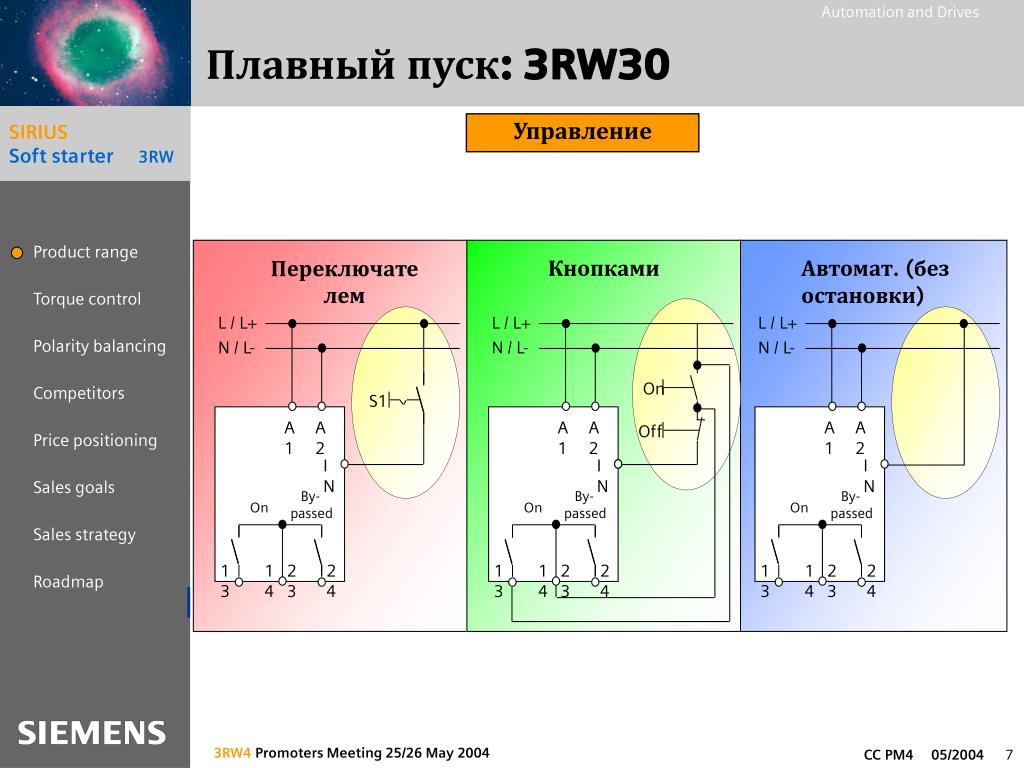

  6. Переключателем Кнопками Автомат. (без остановки) L / L+ L / L+ L / L+ N / L- N / L- N / L- On S1 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 Off IN1 IN1 IN1 IN IN IN By-passed By-passed By-passed On On On 13 14 23 24 13 14 23 24 13 14 23 24 Плавный пуск: 3RW30 Управление 3RW4 Promoters Meeting 25/26 May 2004
