جلسه آموزشی بهینه سازی مصرف انرژی

1. جلسه آموزشی بهینه سازی مصرف انرژی کمیته هدفمندی و اصلاح الگوی مصرف دانشگاه

2. بررسی قبوض آب ، برق ، گاز

4. بررسی آیتم های مهم قبض برق: • دیماند برق • تعرفه • اوج بار • توان راکتیو • محاسبه مصرف برق

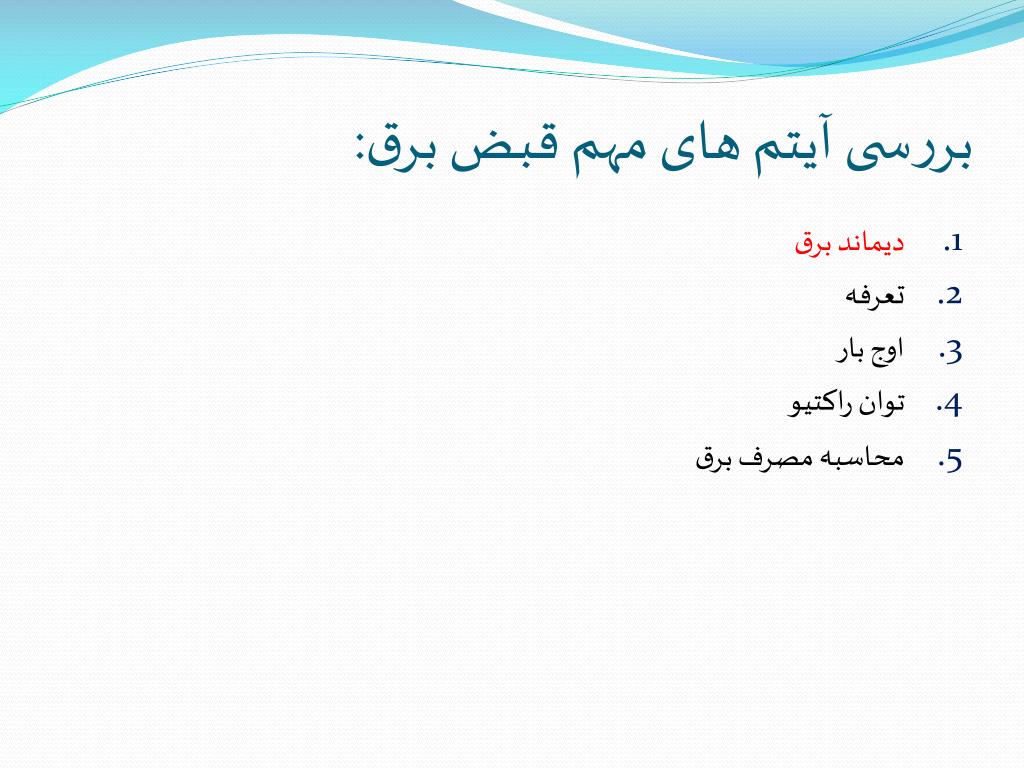

5. بررسی آیتم های مهم قبض برق: • دیماند برق • تعرفه • اوج بار • توان راکتیو • محاسبه مصرف برق

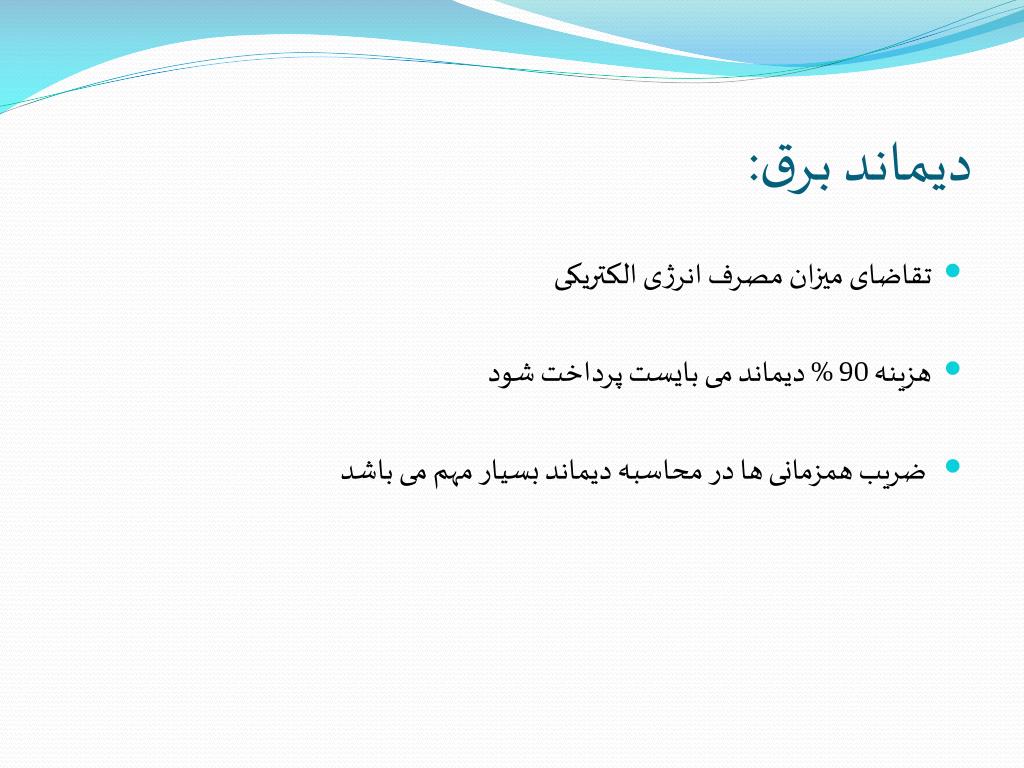

6. دیماند برق: • تقاضای میزان مصرف انرژی الکتریکی • هزینه 90 % دیماند می بایست پرداخت شود • ضریب همزمانی ها در محاسبه دیماند بسیار مهم می باشد

7. بررسی آیتم های مهم قبض برق: • دیماند برق • تعرفه • اوج بار • توان راکتیو • محاسبه مصرف برق

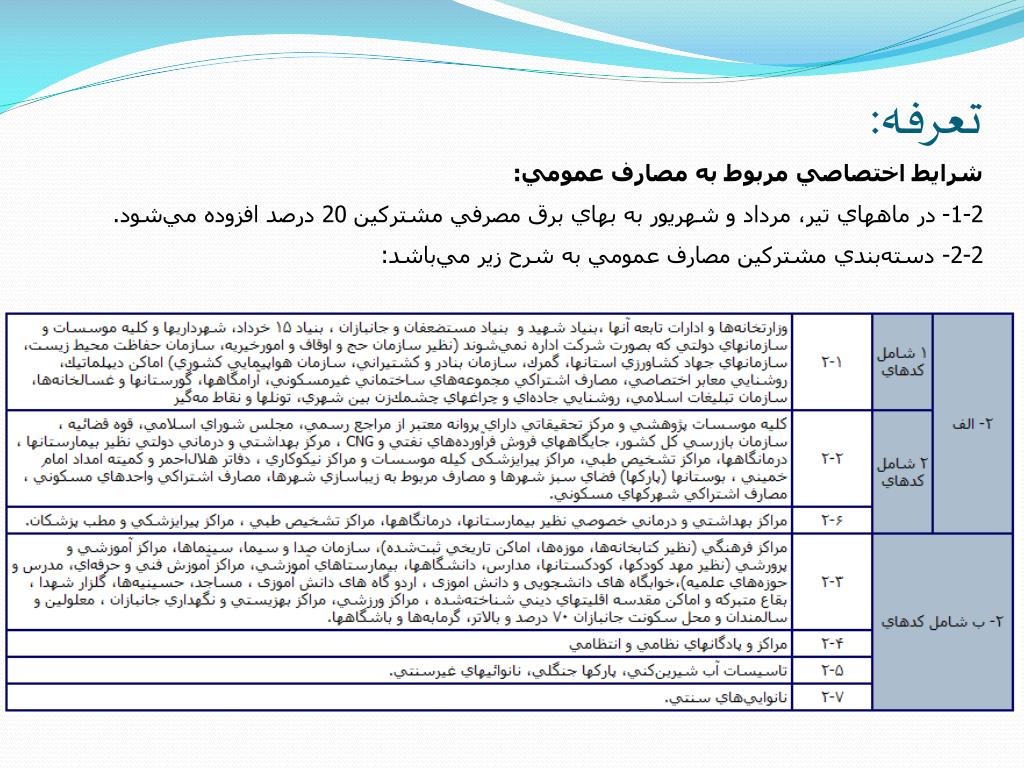

8. تعرفه: شرايط اختصاصي مربوط به مصارف عمومي: 2-1- در ماههاي تير، مرداد و شهريور به بهاي برق مصرفي مشتركين 20 درصد افزوده مي‌شود. 2-2- دسته‌بندي مشتركين مصارف عمومي به شرح زير مي‌باشد:

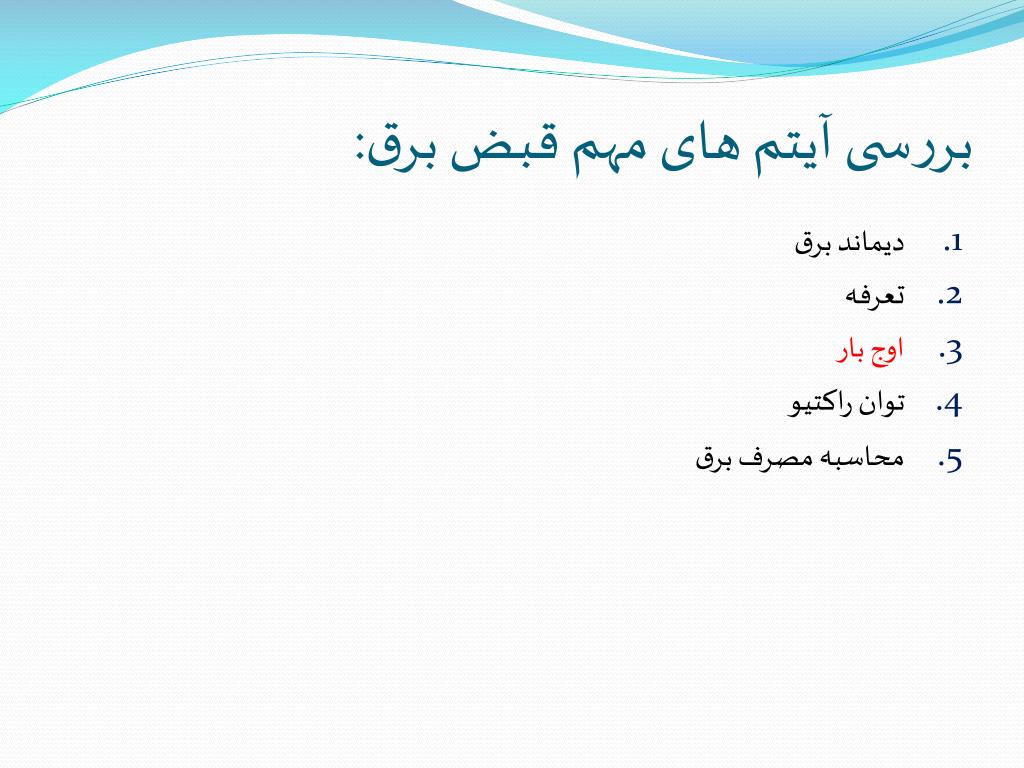

9. بررسی آیتم های مهم قبض برق: • دیماند برق • تعرفه • اوج بار • توان راکتیو • محاسبه مصرف برق

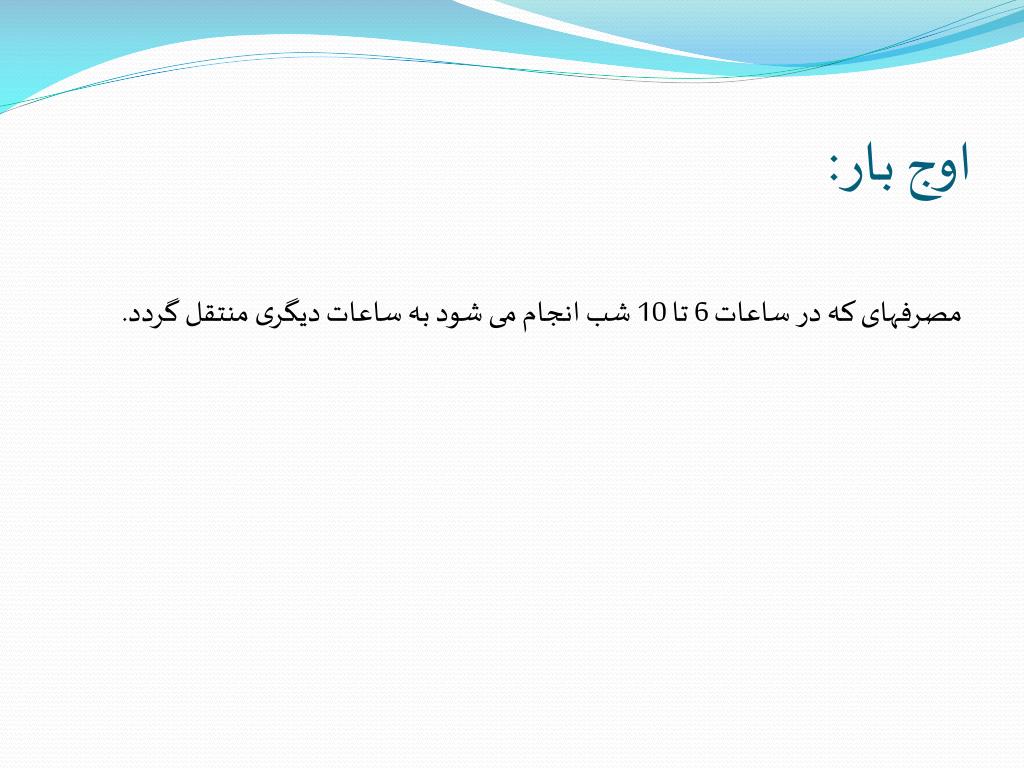

10. اوج بار: مصرفهای که در ساعات 6 تا 10 شب انجام می شود به ساعات دیگری منتقل گردد.

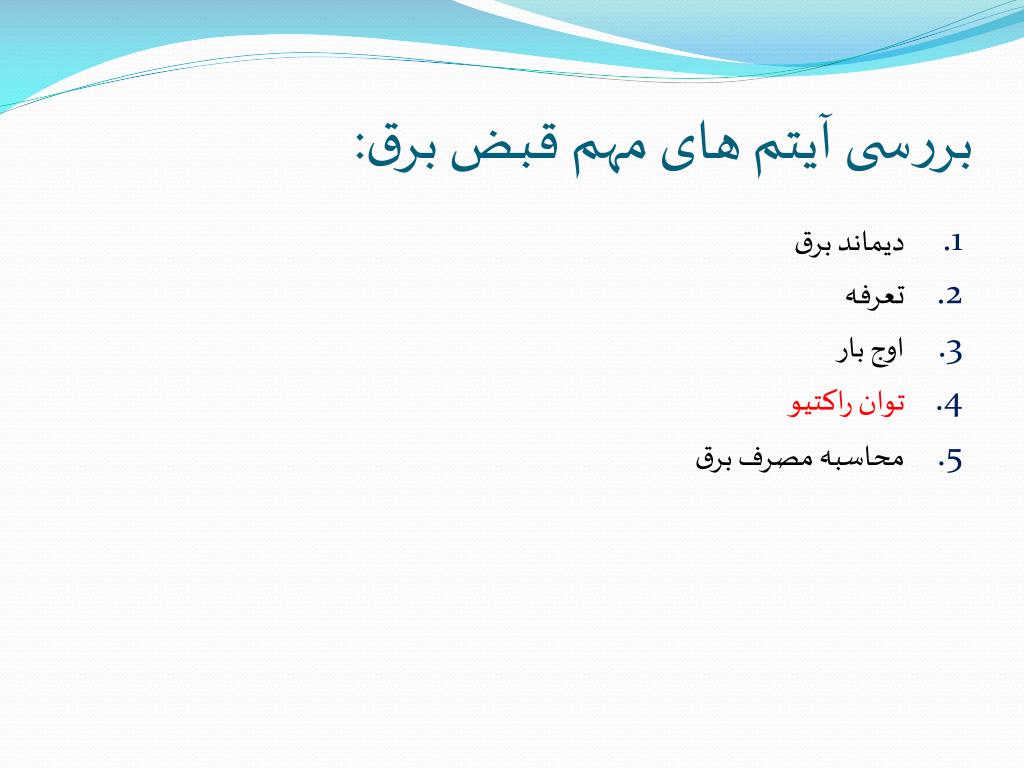

11. بررسی آیتم های مهم قبض برق: • دیماند برق • تعرفه • اوج بار • توان راکتیو • محاسبه مصرف برق

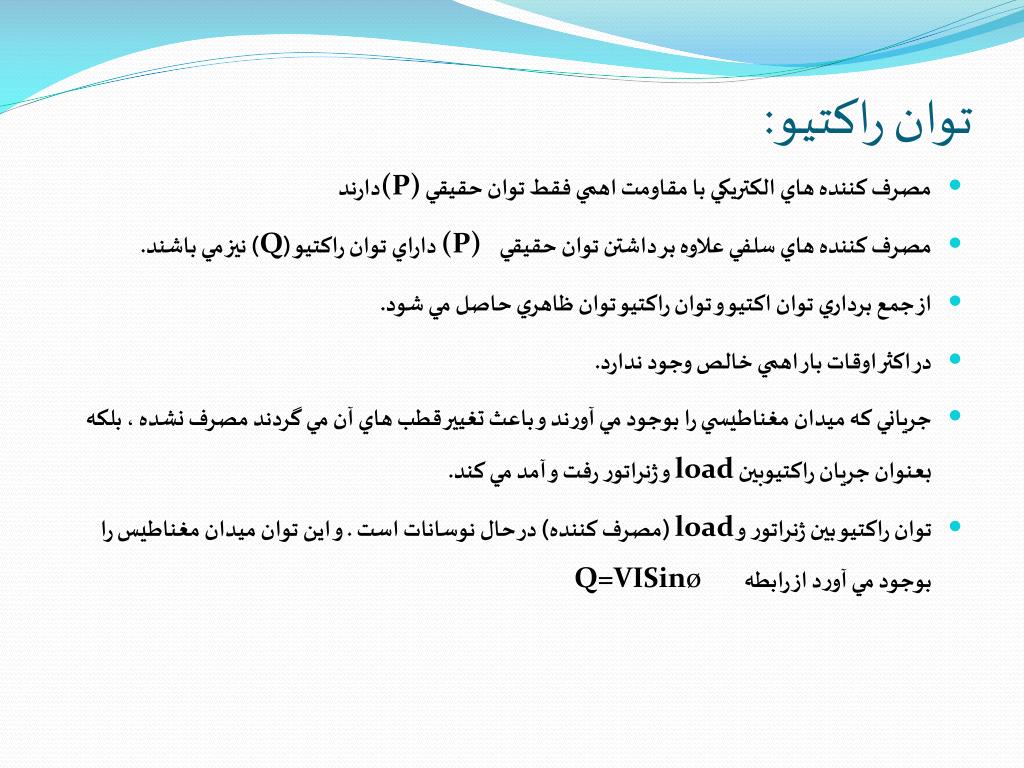

12. توان راکتیو: • مصرف كننده هاي الكتريكي با مقاومت اهمي فقط توان حقيقي (P)دارند • مصرف كننده هاي سلفي علاوه بر داشتن توان حقيقي (P) داراي توان راكتيو (Q) نيز مي باشند. • از جمع برداري توان اكتيو و توان راكتيو توان ظاهري حاصل مي شود. • در اكثر اوقات بار اهمي خالص وجود ندارد. • جرياني كه ميدان مغناطيسي را بوجود مي آورند و باعث تغيير قطب هاي آن مي گردند مصرف نشده ، بلكه بعنوان جريان راكتيوبين load و ژنراتور رفت و آمد مي كند. • توان راكتيو بين ژنراتور و load (مصرف كننده) در حال نوسانات است . و اين توان ميدان مغناطيس را بوجود مي آورد از رابطه Q=VISinø

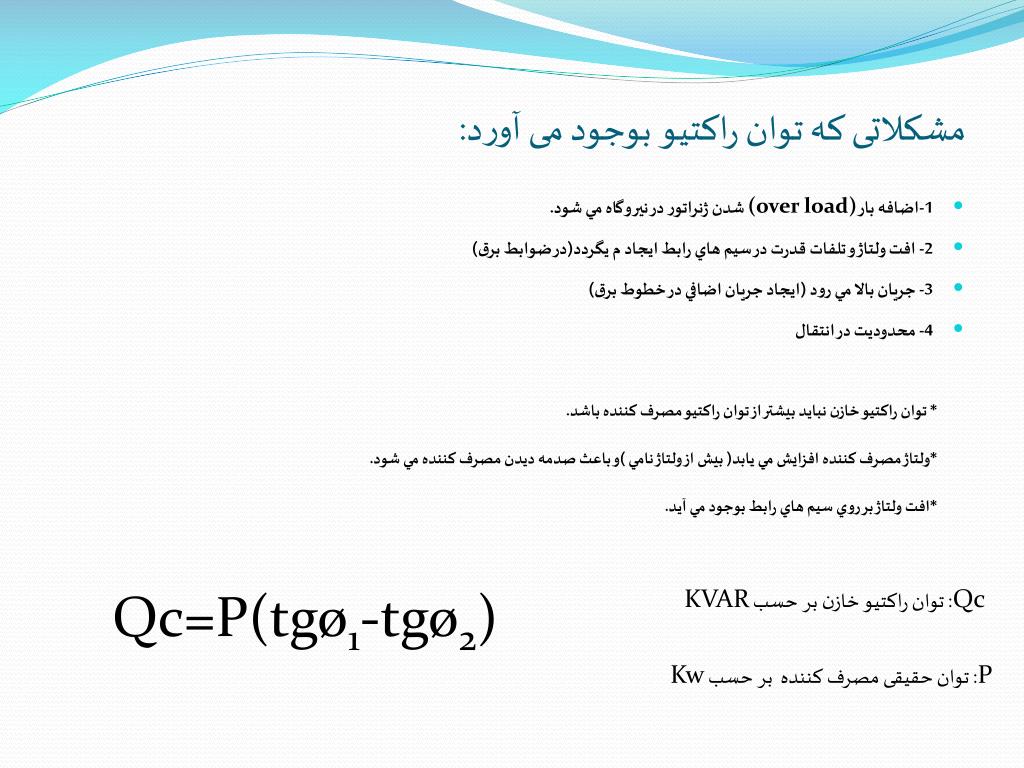

13. مشکلاتی که توان راکتیو بوجود می آورد: • 1-اضافه بار (over load) شدن ژنراتور در نيروگاه مي شود. • 2- افت ولتاژ و تلفات قدرت در سيم هاي رابط ايجاد م يگردد(در ضوابط برق) • 3- جريان بالا مي رود (ايجاد جريان اضافي در خطوط برق) • 4- محدوديت در انتقال * توان راكتيو خازن نبايد بيشتر از توان راكتيو مصرف كننده باشد. *ولتاژ مصرف كننده افزايش مي يابد( بيش از ولتاژ نامي )و باعث صدمه ديدن مصرف كننده مي شود. *افت ولتاژ بر روي سيم هاي رابط بوجود مي آيد. Qc=P(tgø1-tgø2) Qc: توان راکتیو خازن بر حسب KVAR P: توان حقیقی مصرف کننده بر حسب Kw

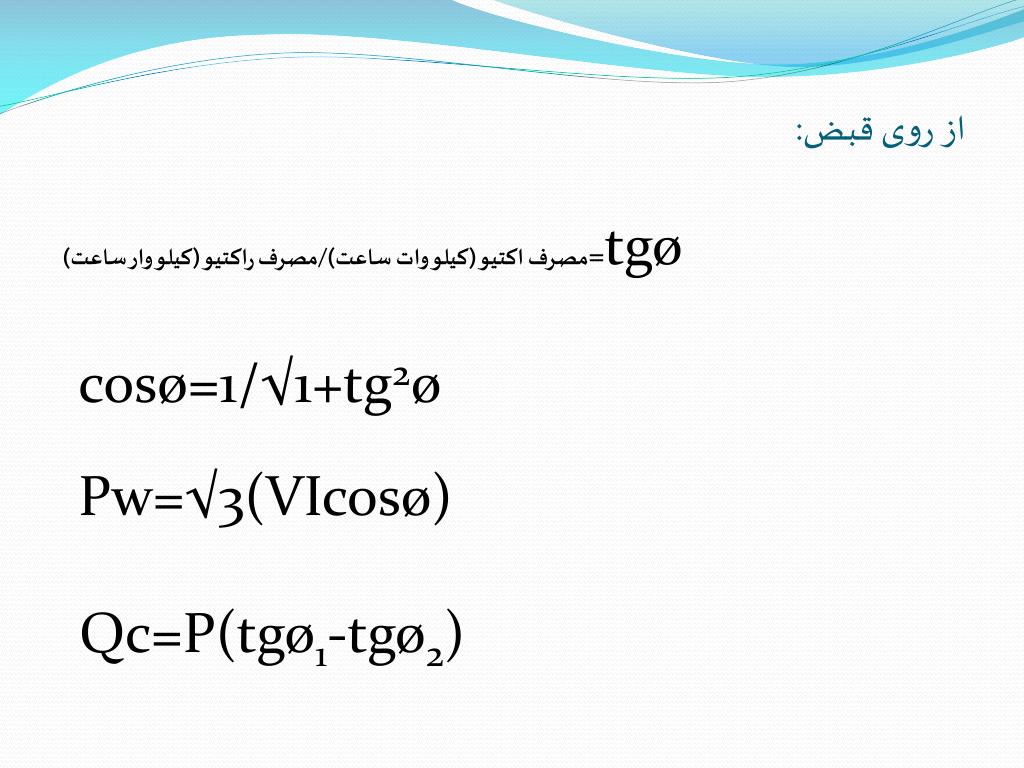

14. از روی قبض: مصرف اکتیو (کیلو وات ساعت)/مصرف راکتیو (کیلو وار ساعت)=tgø cosø=1/√1+tg2ø Pw=√3(VIcosø) Qc=P(tgø1-tgø2)

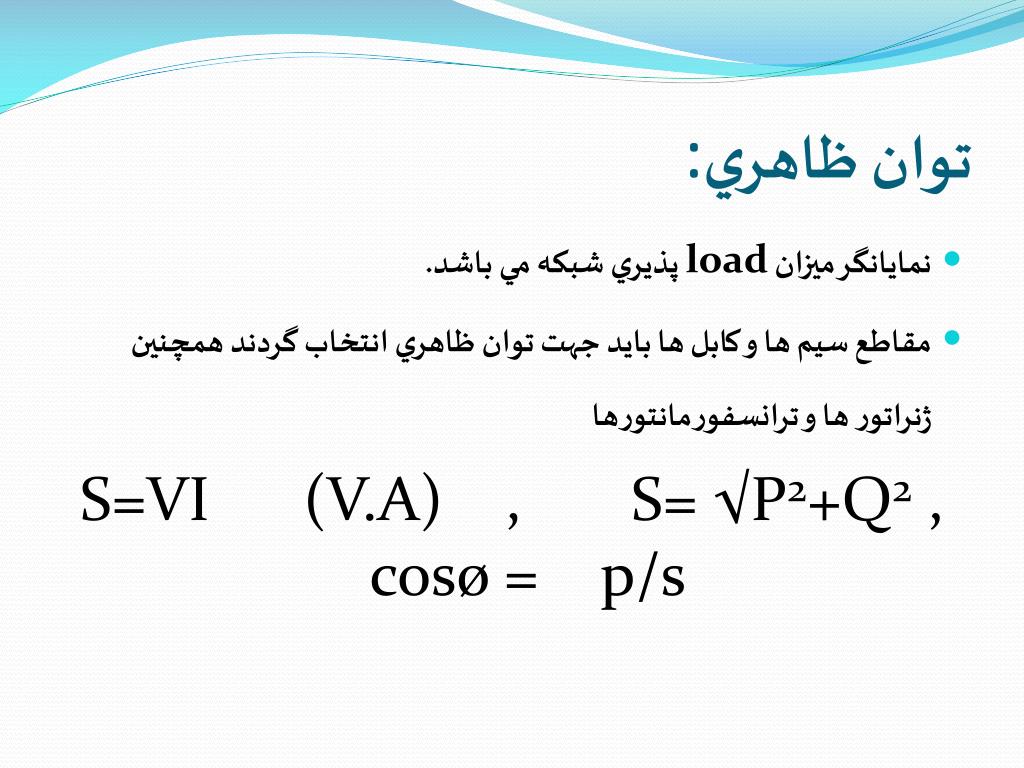

15. توان ظاهري: • نمايانگر ميزان load پذيري شبكه مي باشد. • مقاطع سيم ها و كابل ها بايد جهت توان ظاهري انتخاب گردند همچنين ژنراتور ها و ترانسفورمانتورها S=VI (V.A) , S= √P2+Q2 , cosø = p/s

16. بررسی آیتم های مهم قبض برق: • دیماند برق • تعرفه • اوج بار • توان راکتیو • محاسبه مصرف برق

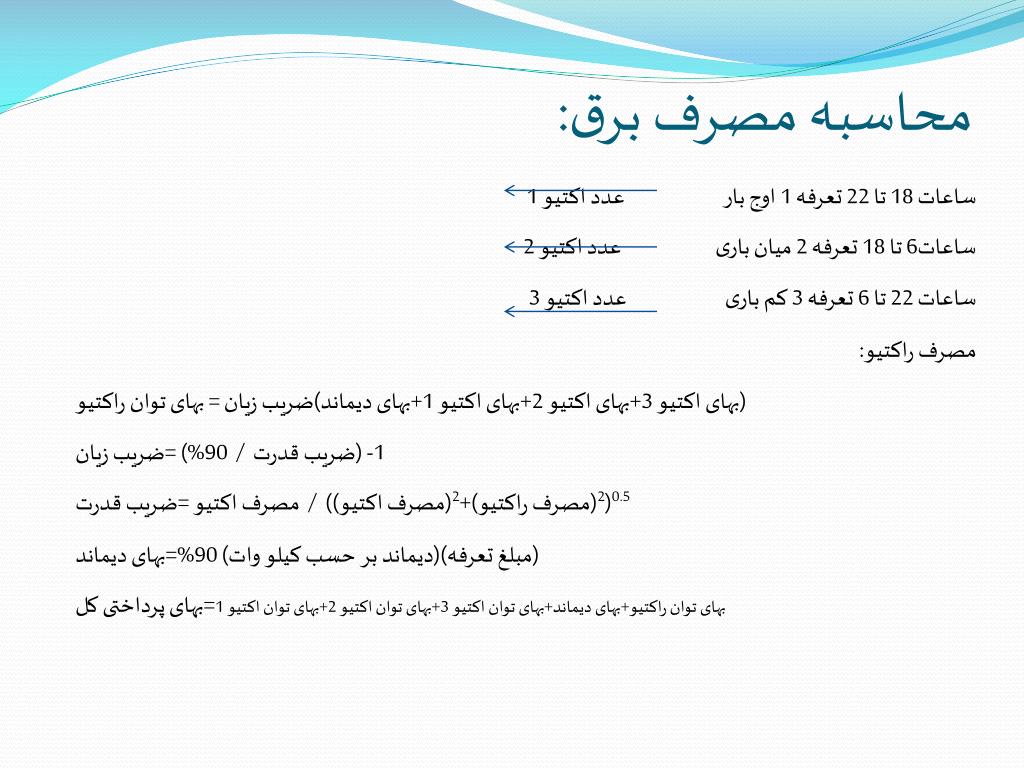

17. محاسبه مصرف برق: ساعات 18 تا 22 تعرفه 1 اوج بار عدد اکتیو 1 ساعات6 تا 18 تعرفه 2 میان باری عدد اکتیو 2 ساعات 22 تا 6 تعرفه 3 کم باری عدد اکتیو 3 مصرف راکتیو: (بهای اکتیو 3+بهای اکتیو 2+بهای اکتیو 1+بهای دیماند)ضریب زیان = بهای توان راکتیو 1- (ضریب قدرت / 90%) =ضریب زیان 0.5(2(مصرف راکتیو)+2(مصرف اکتیو)) / مصرف اکتیو =ضریب قدرت (مبلغ تعرفه)(دیماند بر حسب کیلو وات) 90%=بهای دیماند بهای توان راکتیو+بهای دیماند+بهای توان اکتیو 3+بهای توان اکتیو 2+بهای توان اکتیو 1=بهای پرداختی کل

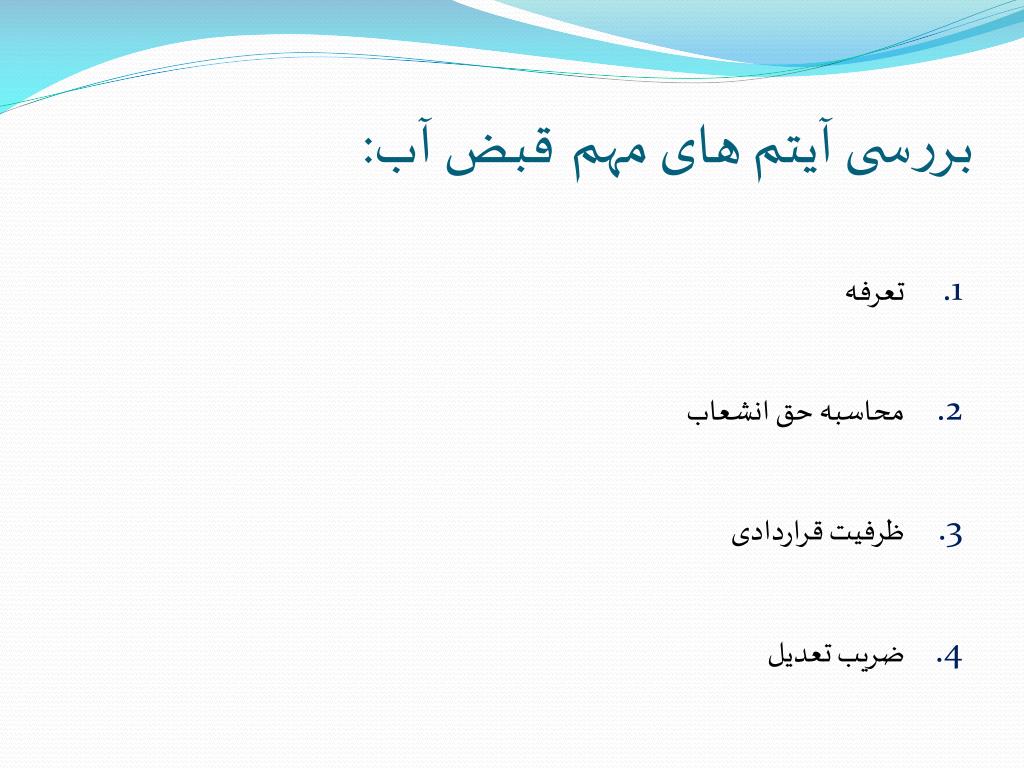

19. بررسی آیتم های مهمقبض آب: • تعرفه • محاسبه حق انشعاب • ظرفیت قراردادی • ضریب تعدیل

20. بررسی آیتم های مهم قبض آب: • تعرفه • محاسبه حق انشعاب • ظرفیت قراردادی • ضریب تعدیل

21. تعرفه:

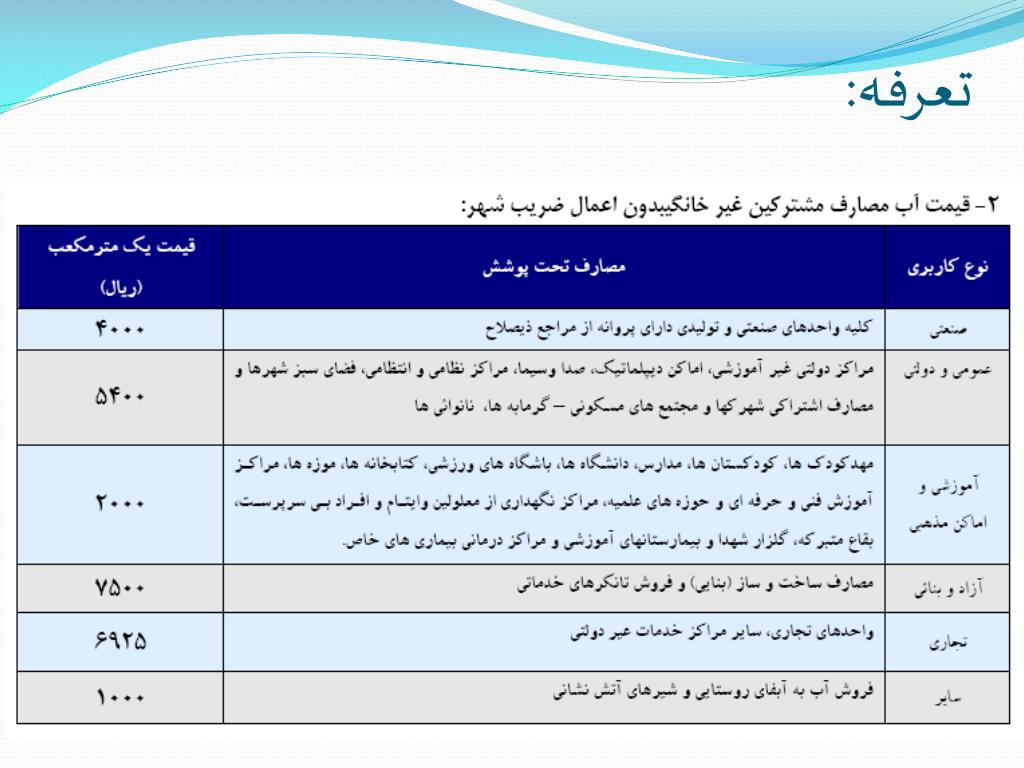

22. تعرفه:

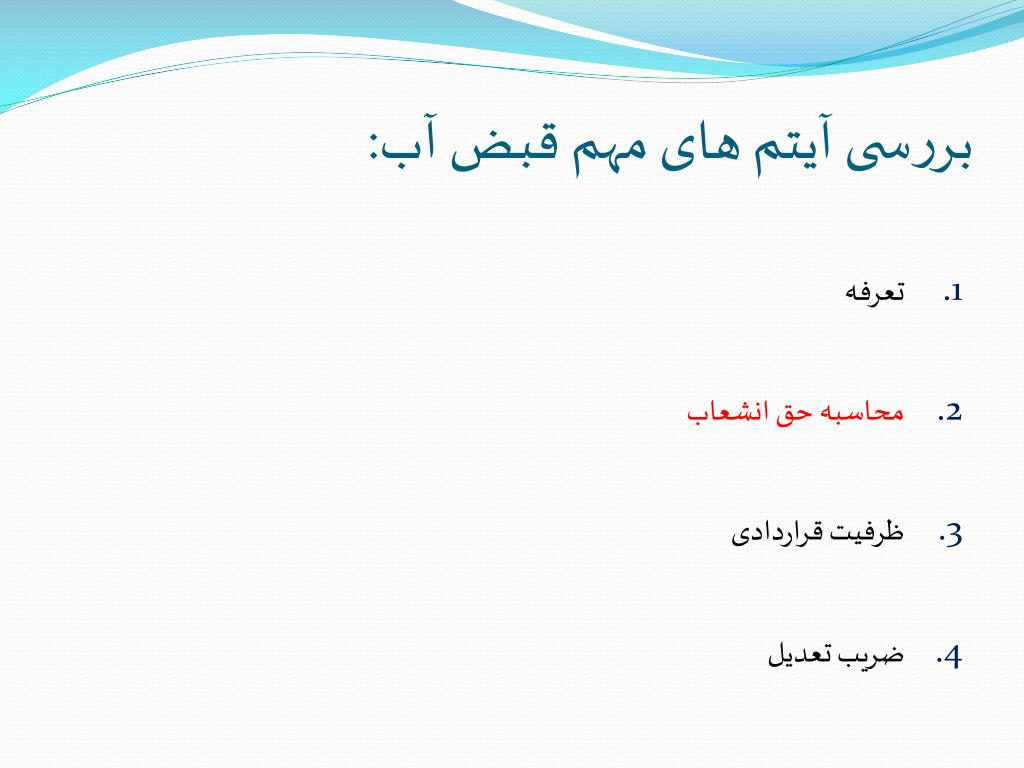

23. بررسی آیتم های مهم قبض آب: • تعرفه • محاسبه حق انشعاب • ظرفیت قراردادی • ضریب تعدیل

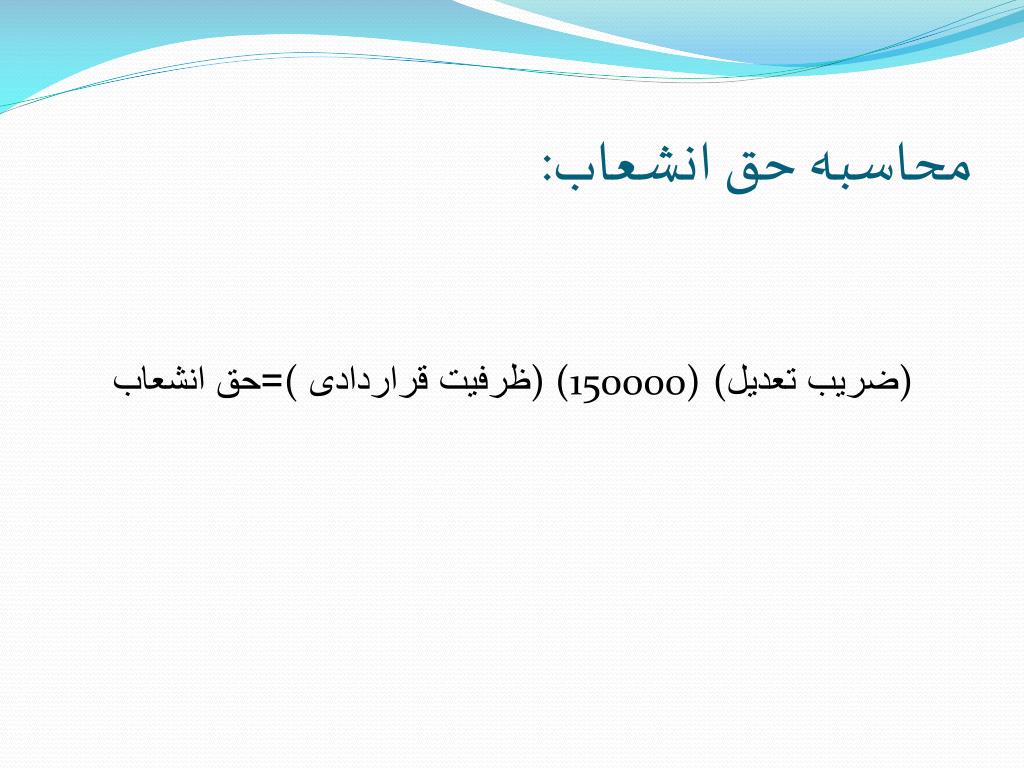

24. محاسبه حق انشعاب: =حق انشعاب(ظرفیت قراردادی ) (150000)(ضریب تعدیل)

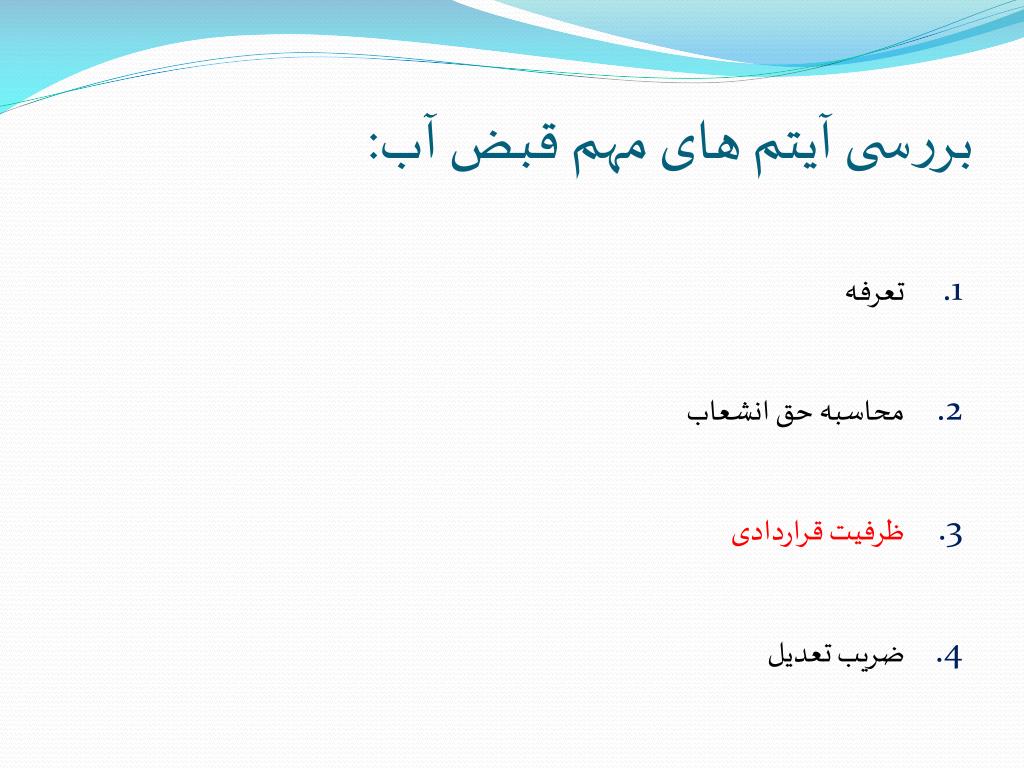

25. بررسی آیتم های مهم قبض آب: • تعرفه • محاسبه حق انشعاب • ظرفیت قراردادی • ضریب تعدیل

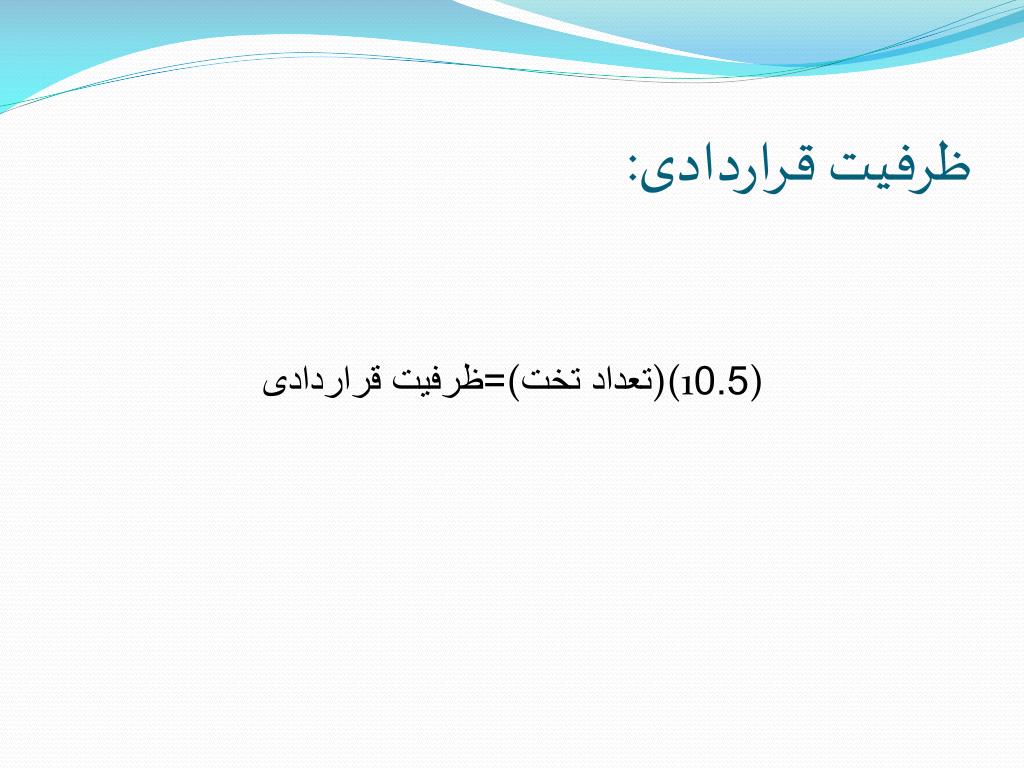

26. ظرفیت قراردادی: =ظرفیت قراردادی(تعداد تخت)(10.5)

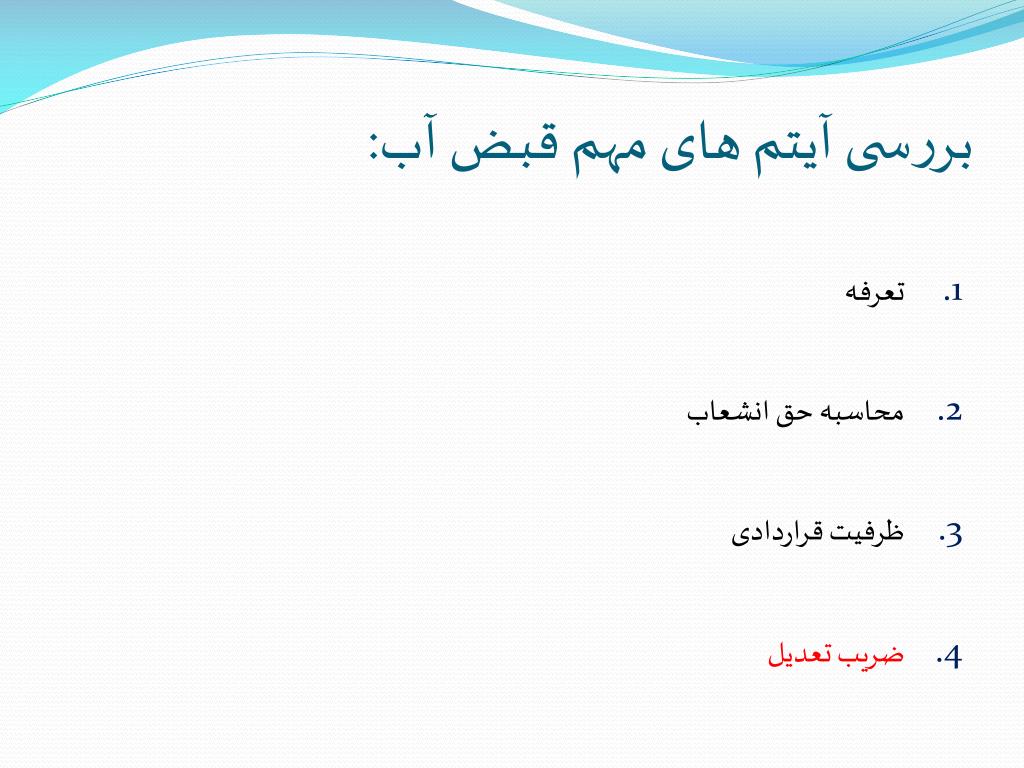

27. بررسی آیتم های مهم قبض آب: • تعرفه • محاسبه حق انشعاب • ظرفیت قراردادی • ضریب تعدیل

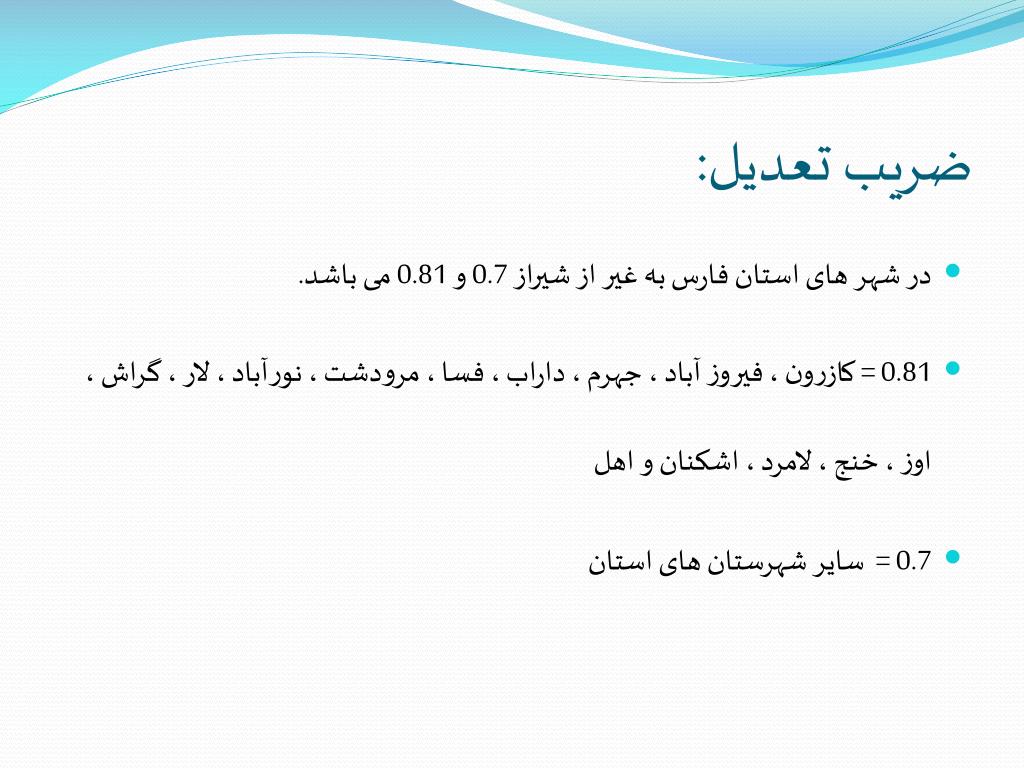

28. ضریب تعدیل: • در شهر های استان فارس به غیر از شیراز 0.7 و 0.81 می باشد. • 0.81 = کازرون ، فیروز آباد ، جهرم ، داراب ، فسا ، مرودشت ، نورآباد ، لار ، گراش ، اوز ، خنج ، لامرد ، اشکنان و اهل • 0.7 = سایر شهرستان های استان

30. تعرفه: • صنعتی • خانگی • عمومی شامل :آموزشی ، ورزشی ، تجاری، اداری(دولتی)

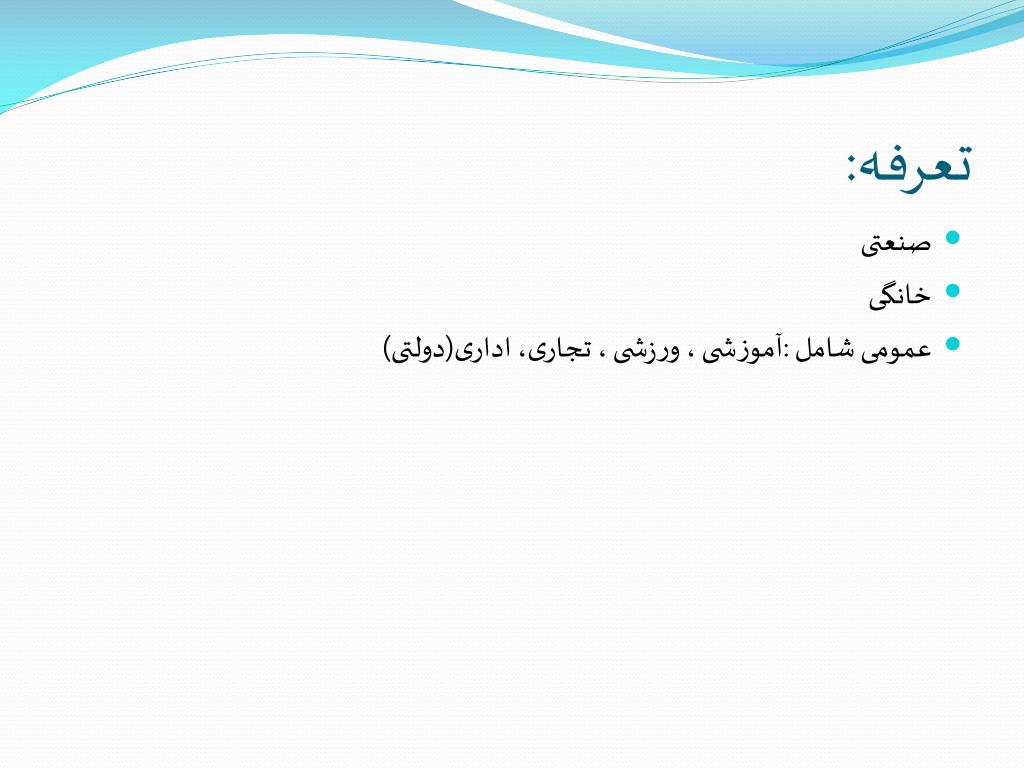

31. تعرفه: • صنعتی • خانگی • عمومی شامل :آموزشی ، ورزشی ، تجاری، اداری(دولتی)

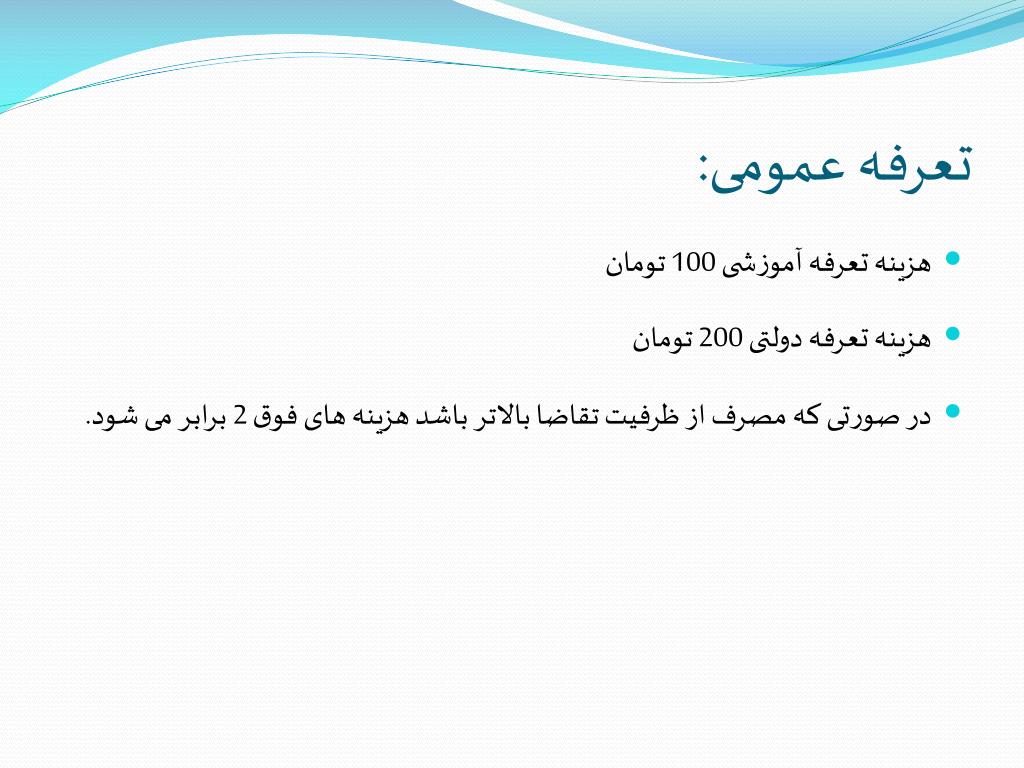

32. تعرفه عمومی: • هزینه تعرفه آموزشی 100 تومان • هزینه تعرفه دولتی 200 تومان • در صورتی که مصرف از ظرفیت تقاضا بالاتر باشد هزینه های فوق 2 برابر می شود.

33. کنتور: 6 – 10 – 16 – 25 – 40 – 65 – 100 – 160- دیماندی

34. ظرفیت کنتور: بیشترین ظرفیت برای هر کنتور در هر ماه برابر است با =بیشترین ظرفیت (حجم کنتور)(24)(30)

35. بهینه سازی مصرف انرژی

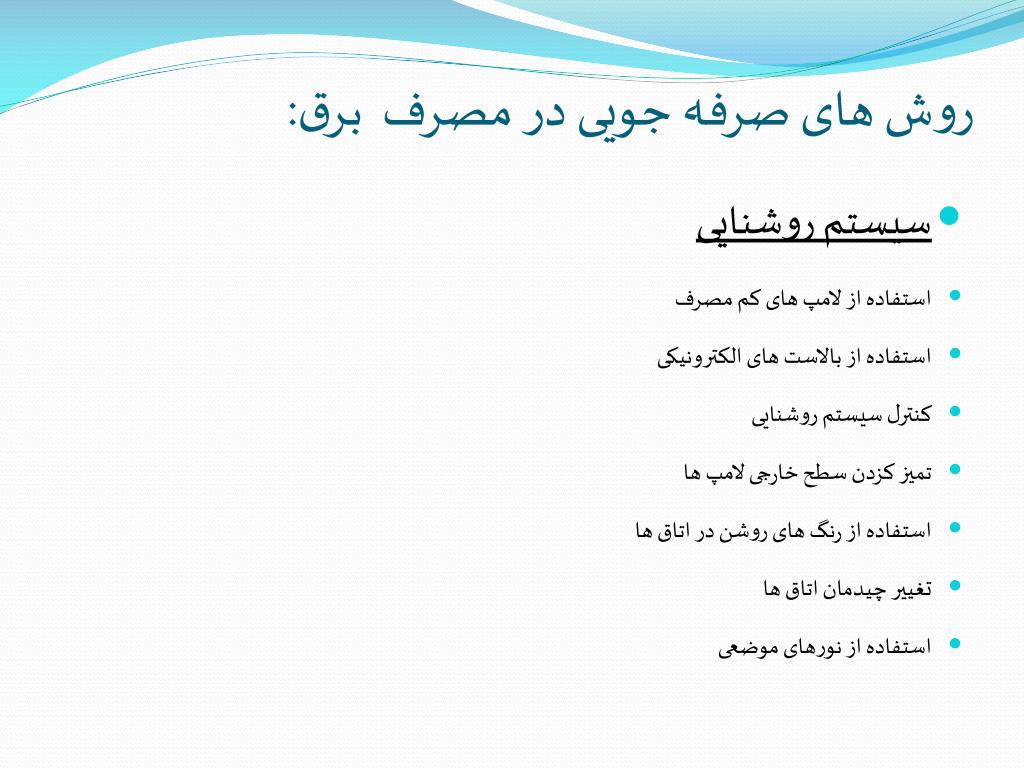

36. روش های صرفه جویی در مصرف برق: • سیستم روشنایی • استفاده از لامپ های کم مصرف • استفاده از بالاست های الکترونیکی • کنترل سیستم روشنایی • تمیز کزدن سطح خارجی لامپ ها • استفاده از رنگ های روشن در اتاق ها • تغییر چیدمان اتاق ها • استفاده از نورهای موضعی

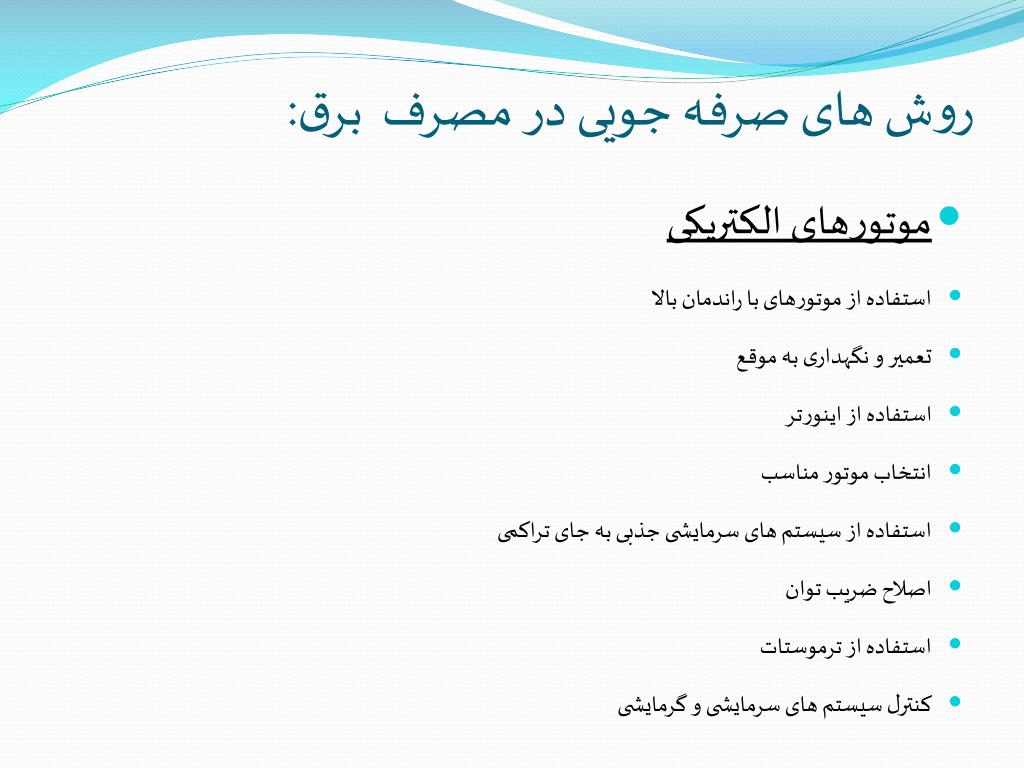

37. روش های صرفه جویی در مصرف برق: • موتورهای الکتریکی • استفاده از موتورهای با راندمان بالا • تعمیر و نگهداری به موقع • استفاده از اینورتر • انتخاب موتور مناسب • استفاده از سیستم های سرمایشی جذبی به جای تراکمی • اصلاح ضریب توان • استفاده از ترموستات • کنترل سیستم های سرمایشی و گرمایشی

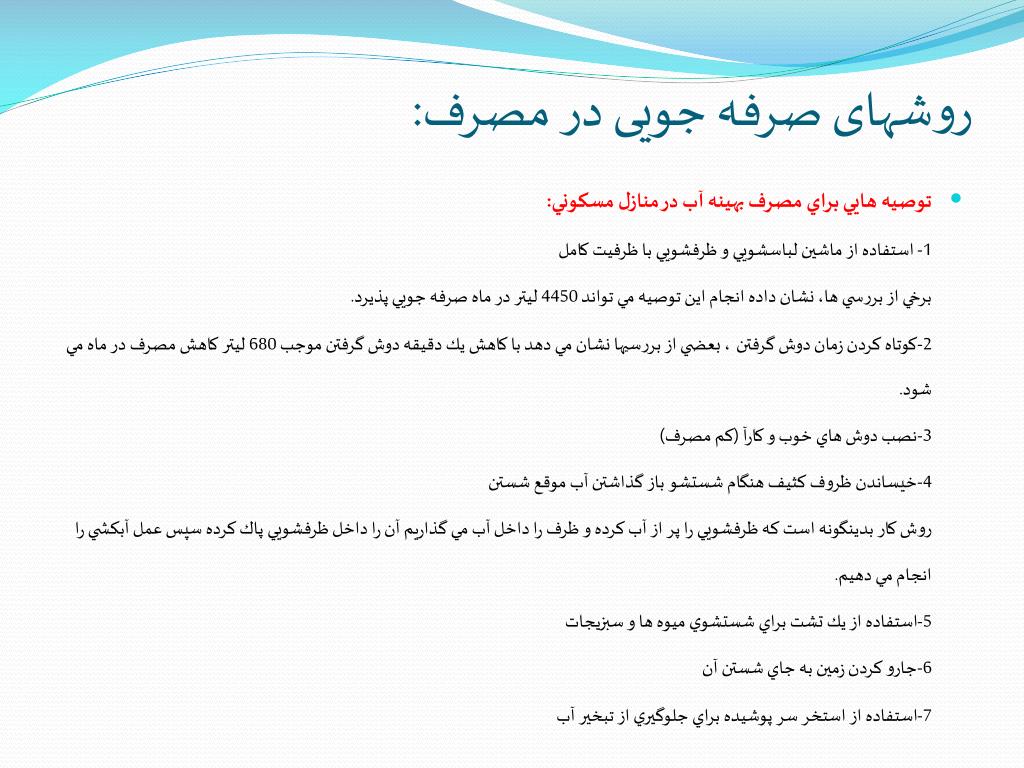

38. روشهای صرفه جویی در مصرف: • توصيه هايي براي مصرف بهينه آب در منازل مسكوني:‏‏1-‏ استفاده از ماشين لباسشويي و ظرفشويي با ظرفيت كاملبرخي از بررسي ها، نشان داده انجام اين توصيه مي تواند 4450 ليتر در ماه صرفه جويي پذيرد.‏‏2-كوتاه كردن زمان دوش گرفتن، بعضي از بررسيها نشان مي دهد با كاهش يك دقيقه دوش گرفتن موجب 680 ليتر كاهش ‏مصرف در ماه مي شود.‏‏3-نصب دوش هاي خوب و كارآ (كم مصرف)‏‏4-خيساندن ظروف كثيف هنگام شستشو باز گذاشتن آب موقع شستنروش كار بدينگونه است كه ظرفشويي را پر از آب كرده و ظرف را داخل آب مي گذاريم آن را ‏داخل ظرفشويي پاك كرده سپس عمل آبكشي را انجام مي دهيم.‏‏5-استفاده از يك تشت براي شستشوي ميوه ها و سبزيجات‏6-جارو كردن زمين به جاي شستن آن‏7-استفاده از استخر سر پوشيده براي جلوگيري از تبخير آب

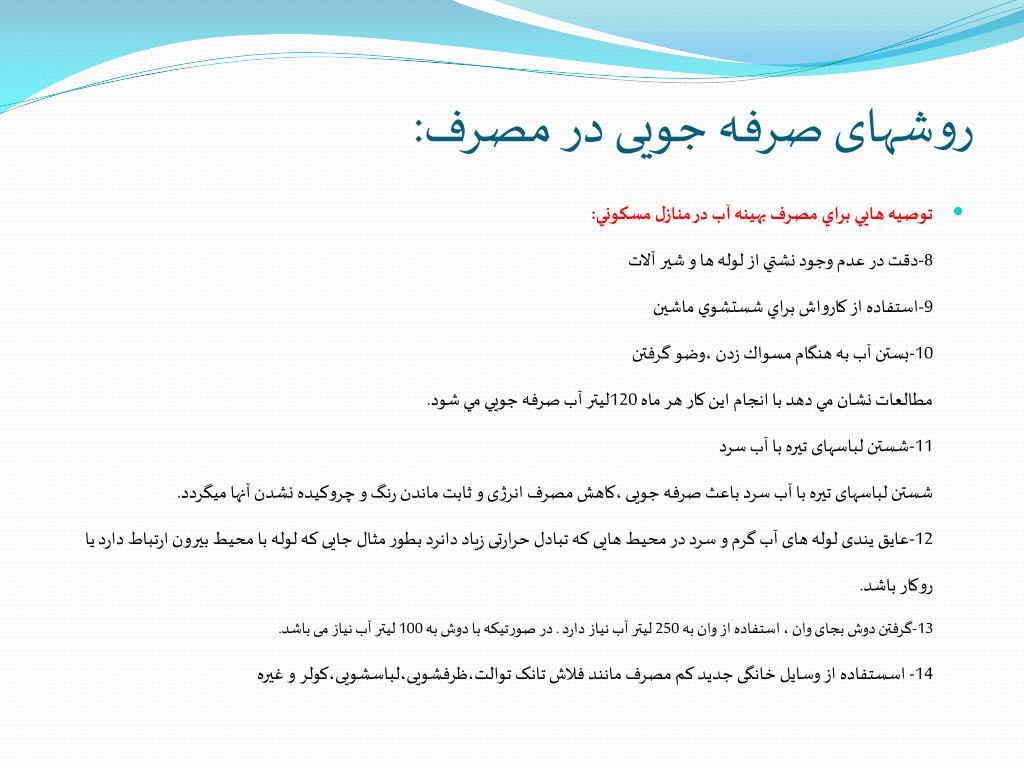

39. روشهای صرفه جویی در مصرف: • توصيه هايي براي مصرف بهينه آب در منازل مسكوني:‏‏8-دقت در عدم وجود نشتي از لوله ها و شير آلات‏9-استفاده از كارواش براي شستشوي ماشين‏10-بستن آب به هنگام مسواك زدن ،وضو گرفتن‏مطالعات نشان مي دهد با انجام اين كار هر ماه 120ليتر آب صرفه جويي مي شود.‏‏11-شستن لباسهای تیره با آب سردشستن لباسهای تیره با آب سرد باعث صرفه جویی ،کاهش مصرف انرژی و ثابت ماندن رنگ و ‏چروکیده نشدن آنها میگردد.‏‏12-عایق یندی لوله های آب گرم و سرد در محیط هایی که تبادل حرارتی زیاد دانرد بطور مثال ‏جایی که لوله با محیط بیرون ارتباط دارد یا روکار باشد.‏‏13-گرفتن دوش بجای وان ، استفاده از وان به 250 لیتر آب نیاز دارد . در صورتیکه با دوش به ‏‏100 لیتر آب نیاز می باشد.‏‏14- اسستفاده از وسایل خانگی جدید کم مصرف مانند فلاش تانک ‏توالت،ظرفشویی،لباسشویی،کولر و غیره

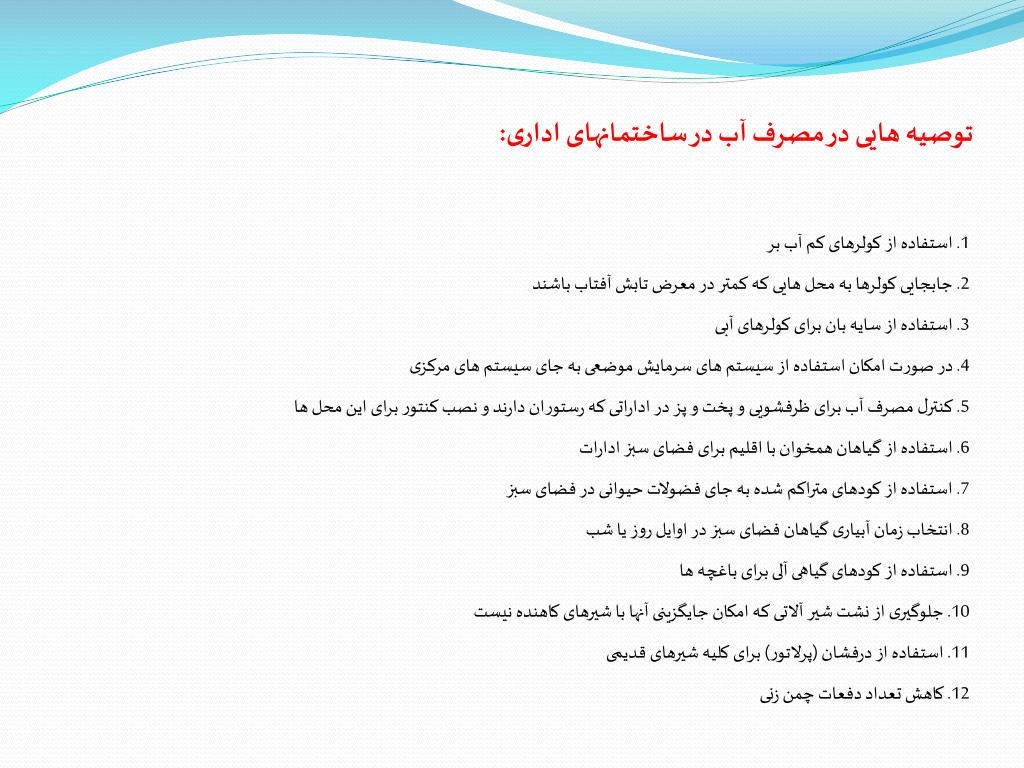

40. توصیه هایی در مصرف آب در ساختمانهای اداری: ‏1.‏ استفاده از کولرهای کم آب بر‏2.‏ جابجایی کولرها به محل هایی که کمتر در معرض تابش آفتاب باشند‏3.‏ استفاده از سایه بان برای کولرهای آبی ‏‏4.‏ در صورت امکان استفاده از سیستم های سرمایش موضعی به جای سیستم های مرکزی‏5.‏ کنترل مصرف آب برای ظرفشویی و پخت و پز در اداراتی که رستوران دارند و نصب کنتور ‏برای این محل ها ‏‏6.‏ استفاده از گیاهان همخوان با اقلیم برای فضای سبز ادارات‏‏7.‏ استفاده از کودهای متراکم شده به جای فضولات حیوانی در فضای سبز‏8.‏ انتخاب زمان آبیاری گیاهان فضای سبز در اوایل روز یا شب‏9.‏ استفاده از کودهای گیاهی آلی برای باغچه ها‏10.‏ جلوگیری از نشت شیر آلاتی که امکان جایگزینی آنها با شیرهای کاهنده نیست‏11.‏ استفاده از درفشان (پرلاتور) برای کلیه شیرهای قدیمی‏12.‏ کاهش تعداد دفعات چمن زنی‏

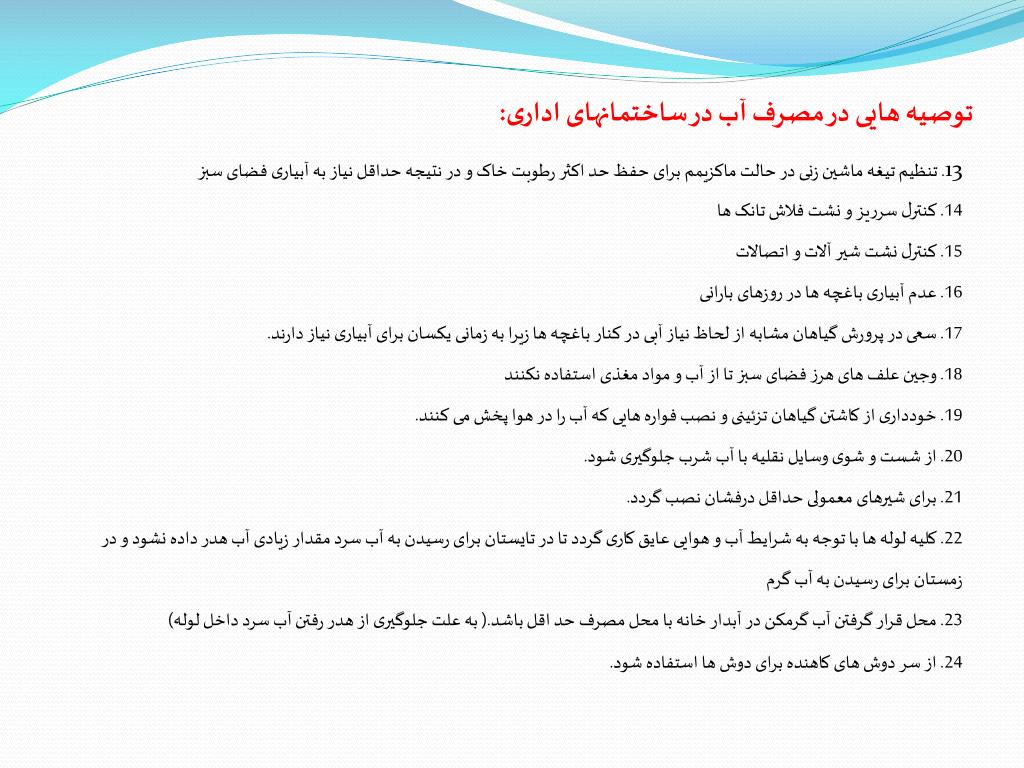

41. توصیه هایی در مصرف آب در ساختمانهای اداری: 13.‏ تنظیم تیغه ماشین زنی در حالت ماکزیمم برای حفظ حد اکثر رطوبت خاک و در نتیجه ‏حداقل نیاز به آبیاری فضای سبز‏14.‏ کنترل سرریز و نشت فلاش تانک ها‏15.‏ کنترل نشت شیر آلات و اتصالات‏16.‏ عدم آبیاری باغچه ها در روزهای بارانی‏17.‏ سعی در پرورش گیاهان مشابه از لحاظ نیاز آبی در کنار باغچه ها زیرا به زمانی یکسان برای ‏آبیاری نیاز دارند.‏‏18.‏ وجین علف های هرز فضای سبز تا از آب و مواد مغذی استفاده نکنند‏19.‏ خودداری از کاشتن گیاهان تزئینی و نصب فواره هایی که آب را در هوا پخش می کنند.‏‏20.‏ از شست و شوی وسایل نقلیه با آب شرب جلوگیری شود.‏‏21.‏ برای شیرهای معمولی حداقل درفشان نصب گردد.‏‏22.‏ کلیه لوله ها با توجه به شرایط آب و هوایی عایق کاری گردد تا در تایستان برای رسیدن به ‏آب سرد مقدار زیادی آب هدر داده نشود و در زمستان برای رسیدن به آب گرم‏23.‏ محل قرار گرفتن آب گرمکن در آبدار خانه با محل مصرف حد اقل باشد.( به علت ‏جلوگیری از هدر رفتن آب سرد داخل لوله)‏‏24.‏ از سر دوش های کاهنده برای دوش ها استفاده شود.

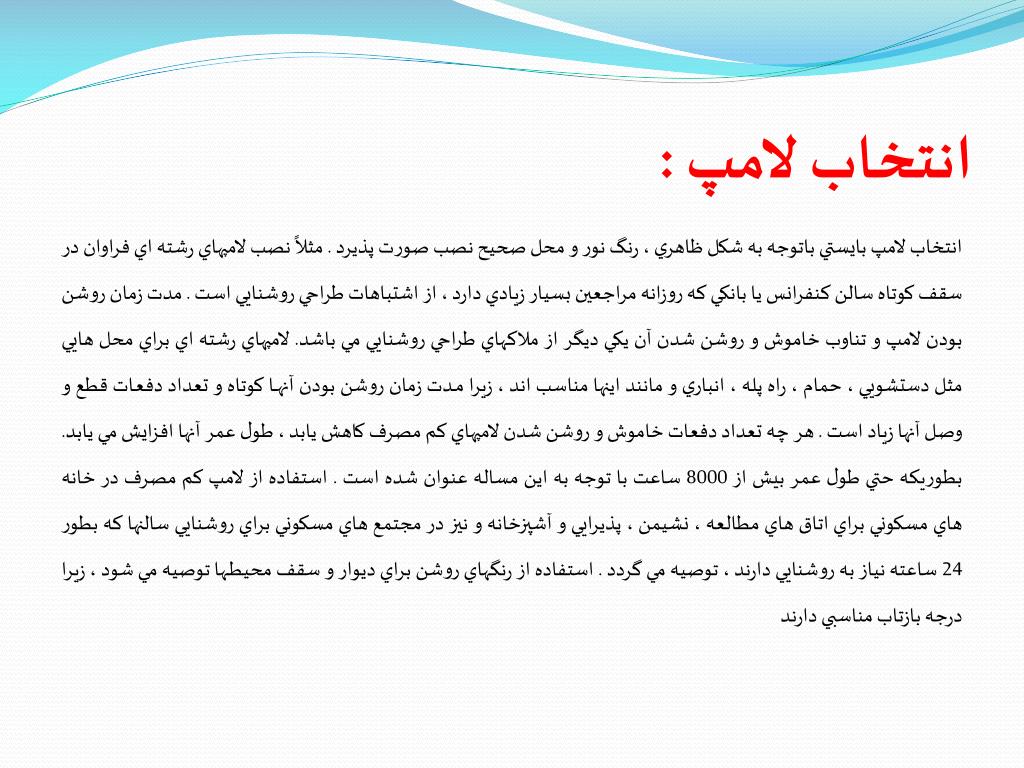

42. انتخاب لامپ : انتخاب لامپ بايستي باتوجه به شكل ظاهري ، رنگ نور و محل صحيح نصب صورت پذيرد . مثلاً نصب لامپهاي رشته اي فراوان در سقف كوتاه سالن كنفرانس يا بانكي كه روزانه مراجعين بسيار زيادي دارد ، از اشتباهات طراحي روشنايي است . مدت زمان روشن بودن لامپ و تناوب خاموش و روشن شدن آن يكي ديگر از ملاكهاي طراحي روشنايي مي باشد. لامپهاي رشته اي براي محل هايي مثل دستشويي ، حمام ، راه پله ، انباري و مانند اينها مناسب اند ، زيرا مــدت زمان روشن بودن آنهـــا كوتاه و تعداد دفعـات قطع و وصـل آنها زياد است . هر چه تعداد دفعات خاموش و روشن شدن لامپهاي كم مصرف كاهش يابد ، طول عمر آنها افزايش مي يابد. بطوريكه حتي طول عمر بيش از 8000 ساعت با توجه به اين مساله عنوان شده است . استفاده از لامپ كم مصرف در خانه هاي مسكوني براي اتاق هاي مطالعه ، نشيمن ، پذيرايي و آشپزخانه و نيز در مجتمع هاي مسكوني براي روشنايي سالنها كه بطور 24 ساعته نياز به روشنايي دارند ، توصيه مي گردد . استفاده از رنگهاي روشن براي ديوار و سقف محيطــها توصيه مي شود ، زيرا درجه بازتاب مناسبي دارند

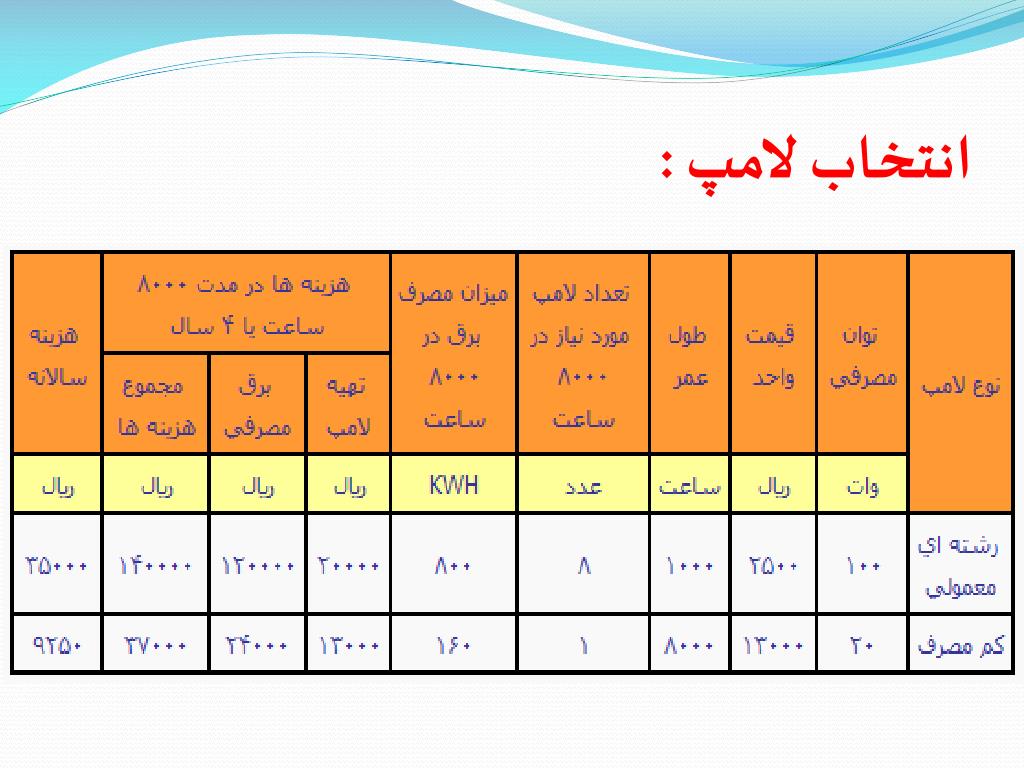

43. انتخاب لامپ :

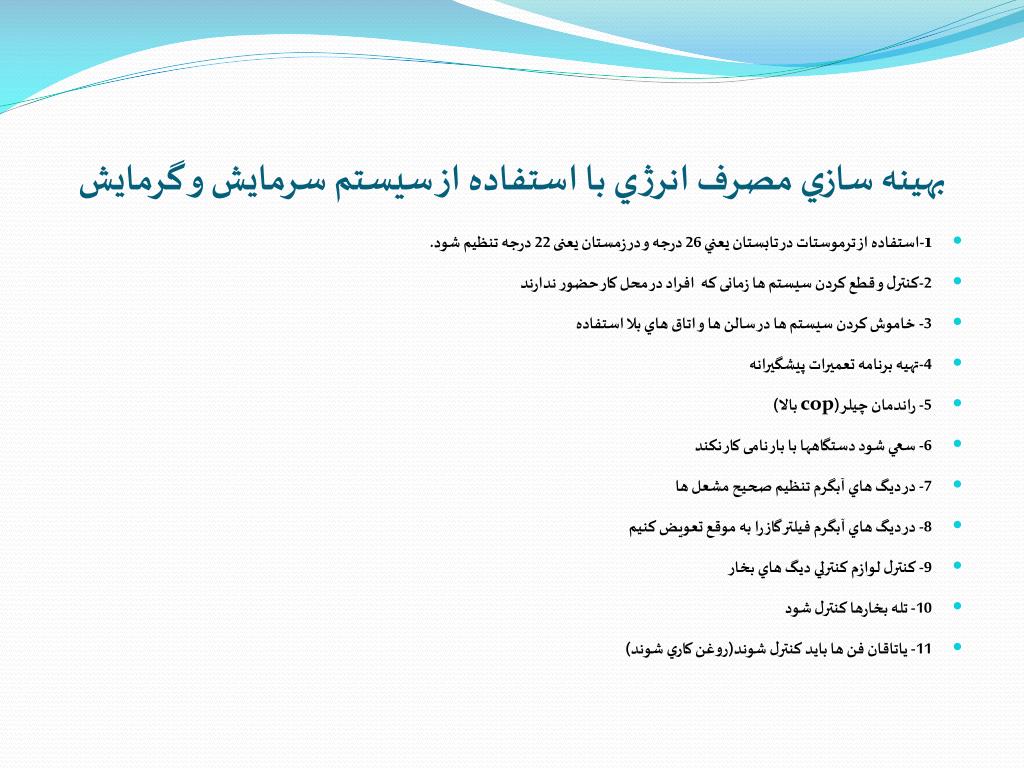

44. بهينه سازي مصرف انرژي با استفاده از سيستم سرمايش و گرمايش • 1-استفاده از ترموستات در تابستان يعني 26 درجه و در زمستان یعنی 22 درجه تنظيم شود. • 2-كنترل و قطع كردن سيستم ها زمانی که افراد در محل كار حضور ندارند • 3- خاموش كردن سيستم ها در سالن ها و اتاق هاي بلا استفاده • 4-تهيه برنامه تعميرات پيشگيرانه • 5- راندمان چيلر(cop بالا) • 6- سعي شود دستگاهها با بار نامی كار نكند • 7- در ديگ هاي آبگرم تنظيم صحيح مشعل ها • 8- در ديگ هاي آبگرم فيلتر گاز را به موقع تعويض كنيم • 9- كنترل لوازم كنترلي ديگ هاي بخار • 10- تله بخارها كنترل شود • 11- ياتاقان فن ها بايد كنترل شوند(روغن كاري شوند)

45. بهينه سازي مصرف انرژي با استفاده از سيستم سرمايش و گرمايش • 12- سيستم تنظيم دور متغير بر روي فن ها يي با قدرت بيش از 705 اسب بخار كه زمان زيادي مورد بهره برداري قرار مي گيرد • 13- آب بندي شفت و محور پمپ بطور دوره اي كنترل شوند و پكینگ وعینکی نيز بررسي شود • 14- نصب سيستم دور متغير روي پمپ نيز ضروري است جهت كاهش مصرف انرژي • 15- مبدل ها كنترل شوند • 16- قدرت فن برج خنك كننده در صورتي كه بزرگتر از10HP باشد نصب سيستم دور متغير ضروري است . • 17- نصب سيستم سختي گير نيز نياز مبرم مي باشد • 18- جهت جلوگيري از تلفات لوله ها و كانال ها عايق كاري ها كنترل شود • 19- در فن ها: Pα(RPM)3 پس در هواسازها دور موتورها را كنترل كنيم (سيستم كنترل دور متغيير) • 20- تميز كردن فيلترهاي هوا Pα friction factor

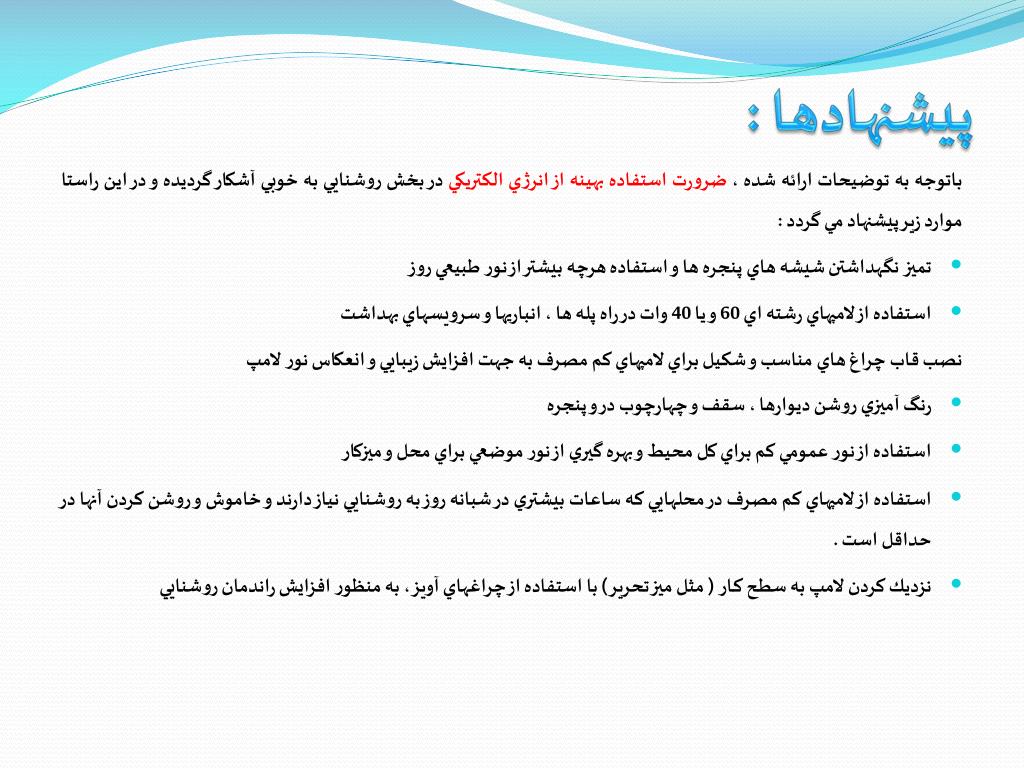

46. پيشنهادها : باتوجه به توضيحات ارائه شده ، ضرورت استفاده بهينه از انرژي الكتريكي در بخش روشنايي به خوبي آشكار گرديده و در اين راستا موارد زير پيشنهاد مي گردد : • تميز نگهداشتن شيشه هاي پنجره ها و استفاده هرچه بيشتر از نور طبيعي روز • استفاده از لامپهاي رشته اي 60 و يا 40 وات در راه پله ها ، انباريها و سرويسهاي بهداشت  نصب قاب چراغ هاي مناسب و شكيل براي لامپهاي كم مصرف به جهت افزايش زيبايي و انعكاس نور لامپ • رنگ آميزي روشن ديوارها ، سقف و چهارچوب در و پنجره • استفاده از نور عمومي کم براي کل محيط و بهره گيري از نور موضعي براي محل و ميزکار • استفاده از لامپهاي کم مصرف در محلهايي که ساعات بيشتري در شبانه روز به روشنايي نياز دارند و خاموش و روشن کردن آنها در حداقل است . • نزديك كردن لامپ به سطـح كـار ( مثل ميز تحرير) با استفاده از چراغهاي آويز ، به منظور افزايش راندمان روشنايي

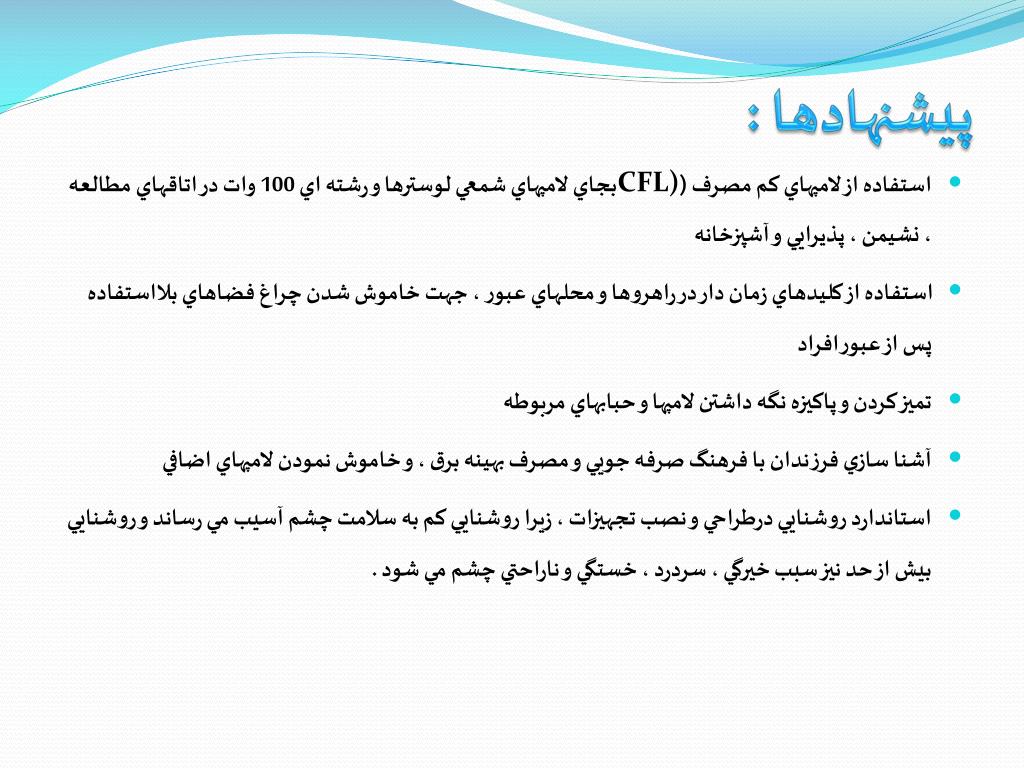

47. پيشنهادها : • استفاده از لامپهاي كم مصرف (CFL)بجاي لامپهاي شمعي لوسترها و رشته اي 100 وات در اتاقهاي مطالعه ، نشيمن ، پذيرايي و آشپزخانه • استفاده از كليدهاي زمان دار در راهروها و محلهاي عبور ، جهت خاموش شدن چراغ فضاهاي بلااستفاده پس از عبورافراد • تميز کردن و پاكيزه نگه داشتن لامپها و حبابهاي مربوطه • آشنا سازي فرزندان با فرهنگ صرفه جويي و مصرف بهينه برق ، و خاموش نمودن لامپهاي اضافي • استاندارد روشنايي درطراحي و نصب تجهيزات ، زيرا روشنايي كم به سلامت چشم آسيب مي رساند و روشنايي بيش از حد نيز سبب خيرگي ، سردرد ، خستگي و ناراحتي چشم مي شود .

48. با تشکر از حضور صمیمانه شما
