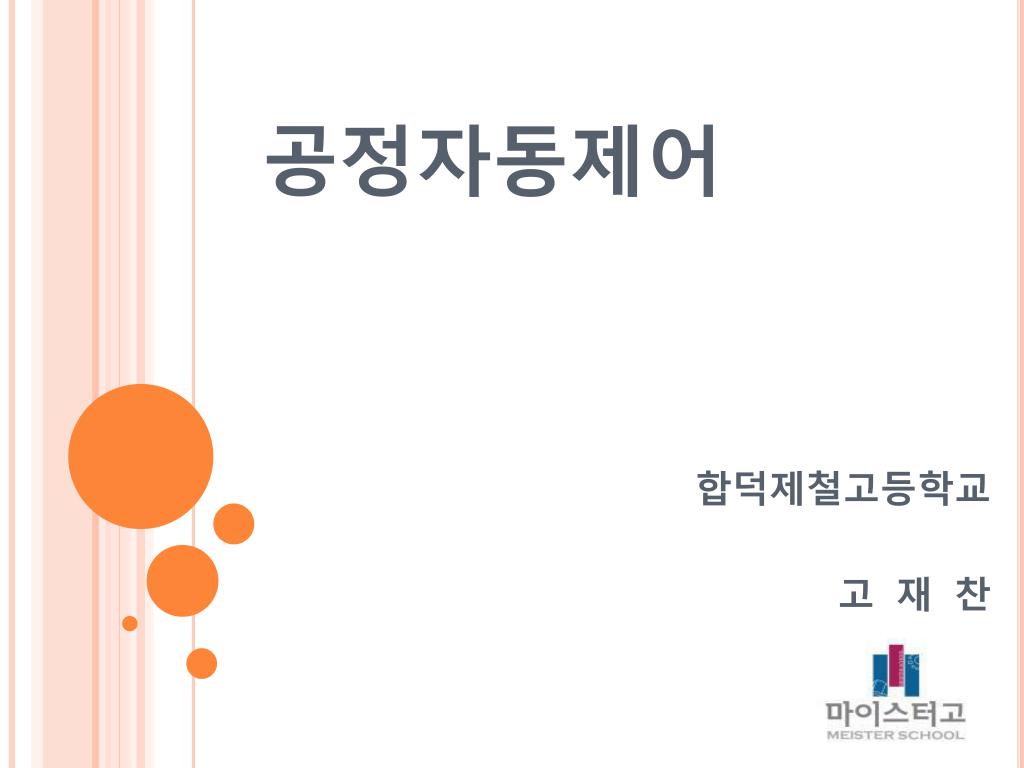

공정자동제어 합덕제철고등학교 고 재 찬

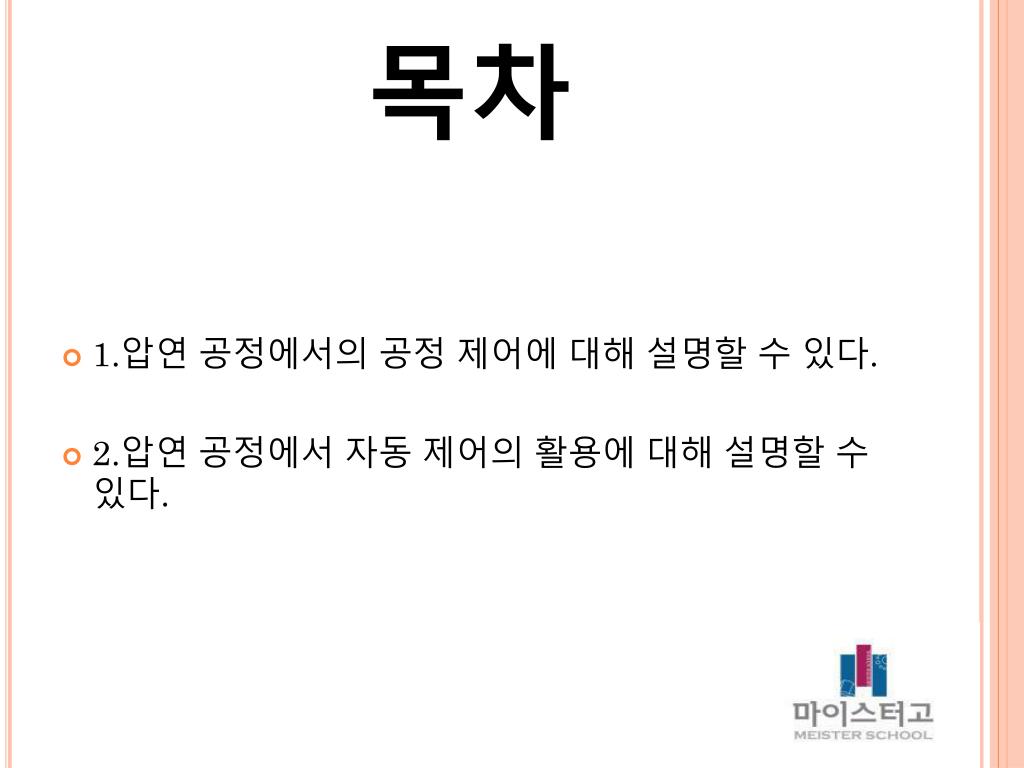

목차 • 1.압연 공정에서의 공정 제어에 대해 설명할 수 있다. • 2.압연 공정에서 자동 제어의 활용에 대해 설명할 수 있다.

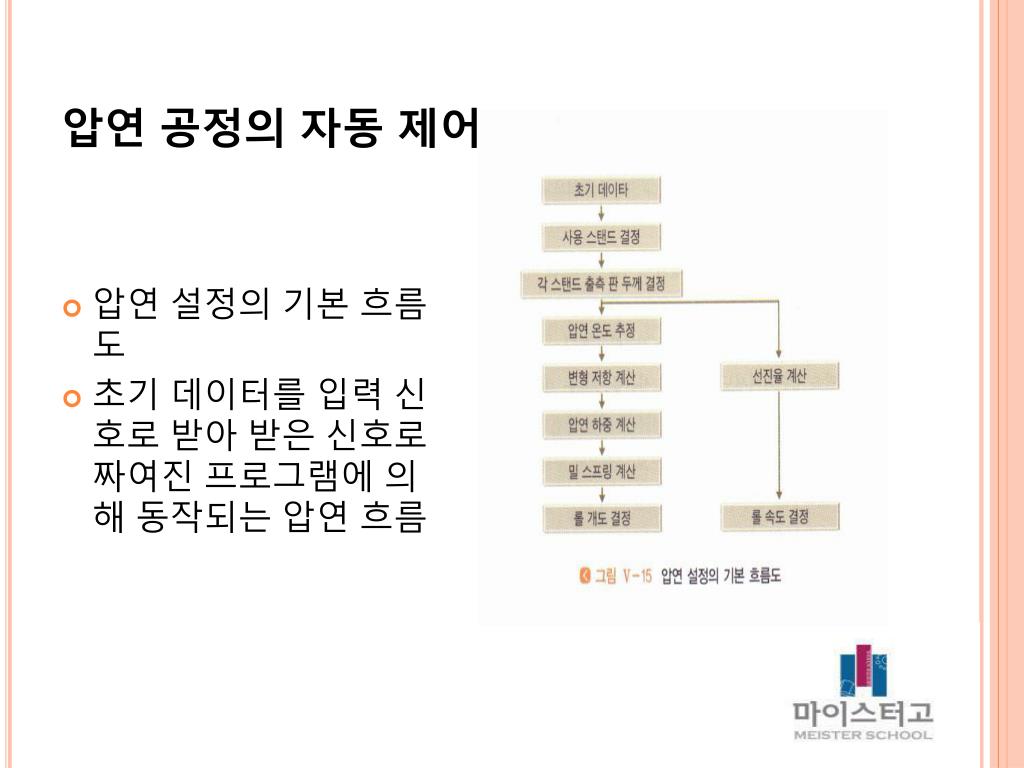

압연 공정의 자동 제어 • 압연 설정의 기본 흐름도 • 초기 데이터를 입력 신호로 받아 받은 신호로 짜여진 프로그램에 의해 동작되는 압연 흐름

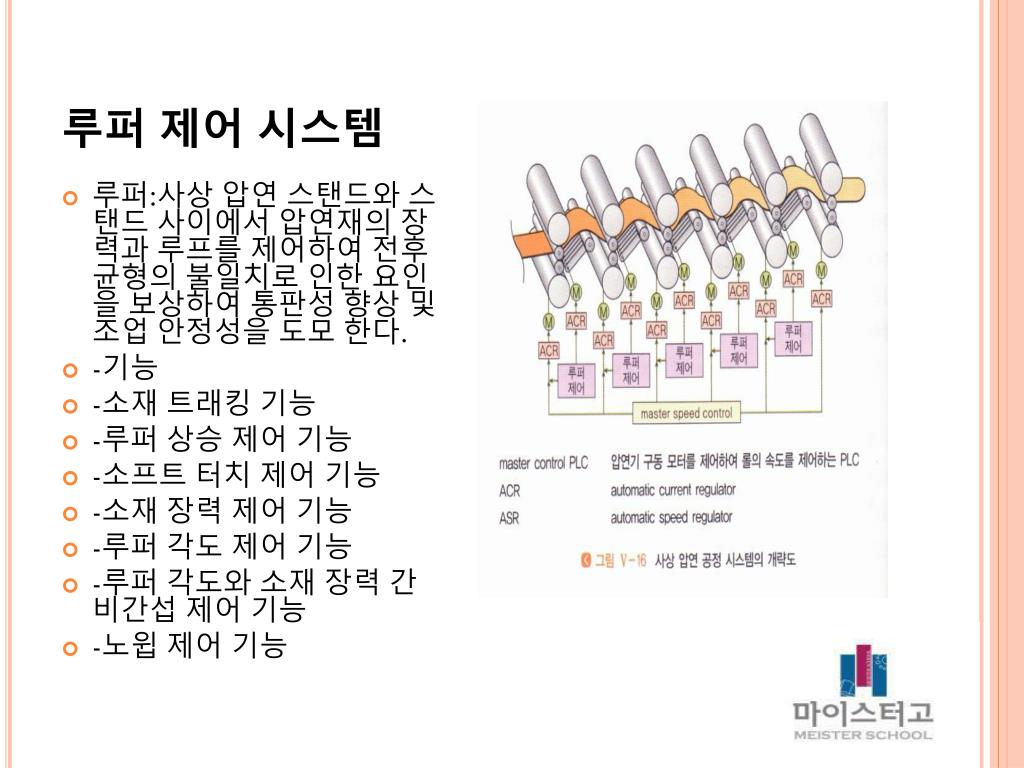

루퍼 제어 시스템 • 루퍼:사상 압연 스탠드와 스탠드 사이에서 압연재의 장력과 루프를 제어하여 전후 균형의 불일치로 인한 요인을 보상하여 통판성 향상 및 조업 안정성을 도모 한다. • -기능 • -소재 트래킹 기능 • -루퍼 상승 제어 기능 • -소프트 터치 제어 기능 • -소재 장력 제어 기능 • -루퍼 각도 제어 기능 • -루퍼 각도와 소재 장력 간 비간섭 제어 기능 • -노윕 제어 기능
자동 두께 제어(agc) • 자동 두께 제어:압연 중의 판 두께를 일정하게 맞추는 장치이다. • 판의 압연에서 판의 두께에 영향을 주는 요소 • ㄱ-재료의 유동 응력 특성 • ㄴ-재료의 초기 치수 • ㄷ-롤 특성(마찰,온도,롤 평평화와 굽힘) • ㄹ-전후방 인장 • ㅁ-롤 설치 • ㅂ-압연기의 강성

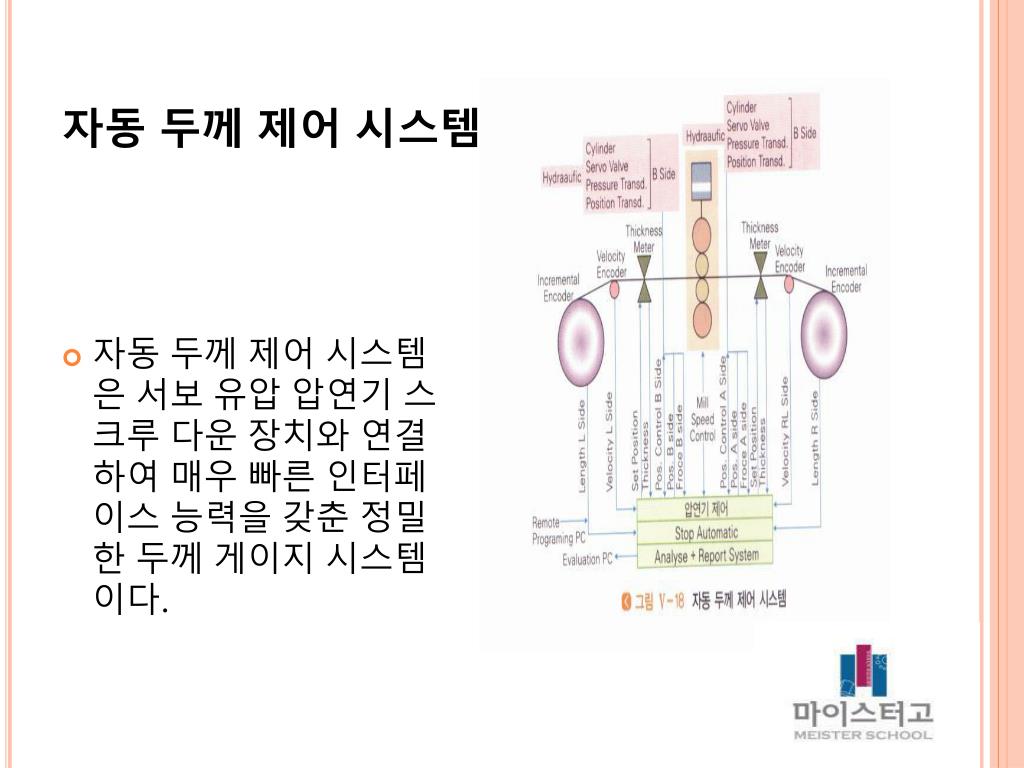

자동 두께 제어 시스템 • 자동 두께 제어 시스템은 서보 유압 압연기 스크루 다운 장치와 연결하여 매우 빠른 인터페이스 능력을 갖춘 정밀한 두께 게이지 시스템이다.

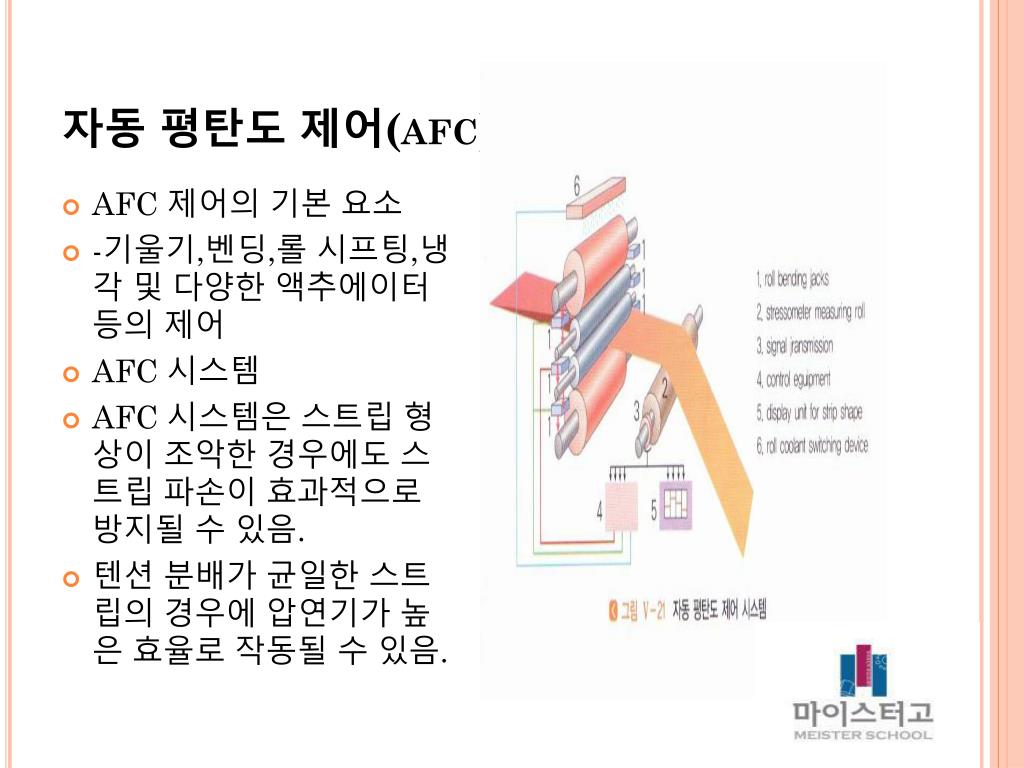

자동 평탄도 제어(afc) • AFC 제어의 기본 요소 • -기울기,벤딩,롤시프팅,냉각 및 다양한 액추에이터등의 제어 • AFC 시스템 • AFC 시스템은 스트립 형상이 조악한 경우에도 스트립 파손이 효과적으로 방지될 수 있음. • 텐션 분배가 균일한 스트립의 경우에 압연기가 높은 효율로 작동될 수 있음.

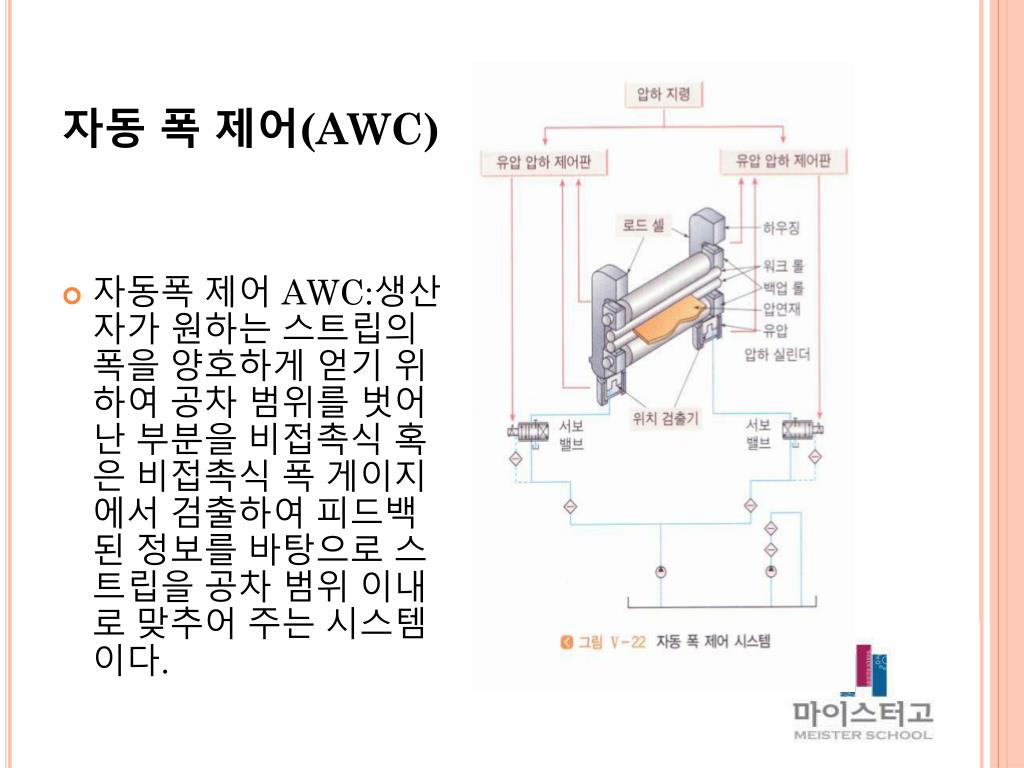

자동 폭 제어(AWC) • 자동폭 제어 AWC:생산자가 원하는 스트립의 폭을 양호하게 얻기 위하여 공차 범위를 벗어난 부분을 비접촉식 혹은 비접촉식 폭 게이지에서 검출하여 피드백된 정보를 바탕으로 스트립을 공차 범위 이내로 맞추어 주는 시스템이다.

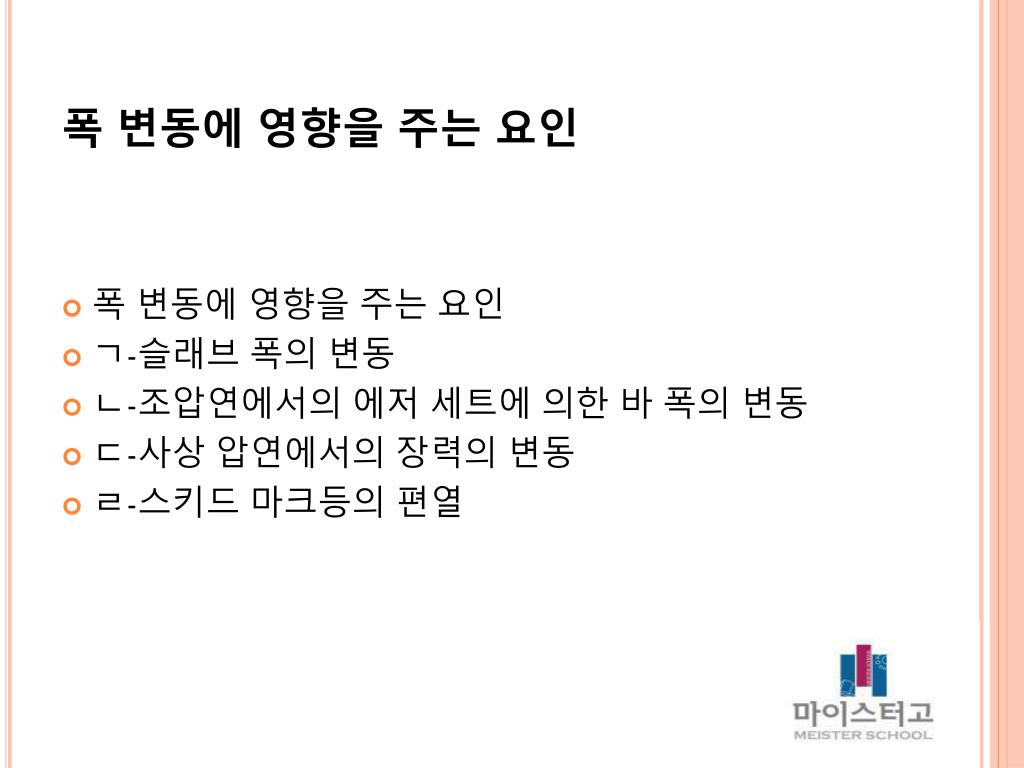

폭 변동에 영향을 주는 요인 • 폭 변동에 영향을 주는 요인 • ㄱ-슬래브 폭의 변동 • ㄴ-조압연에서의에저 세트에 의한 바 폭의 변동 • ㄷ-사상 압연에서의 장력의 변동 • ㄹ-스키드마크등의편열

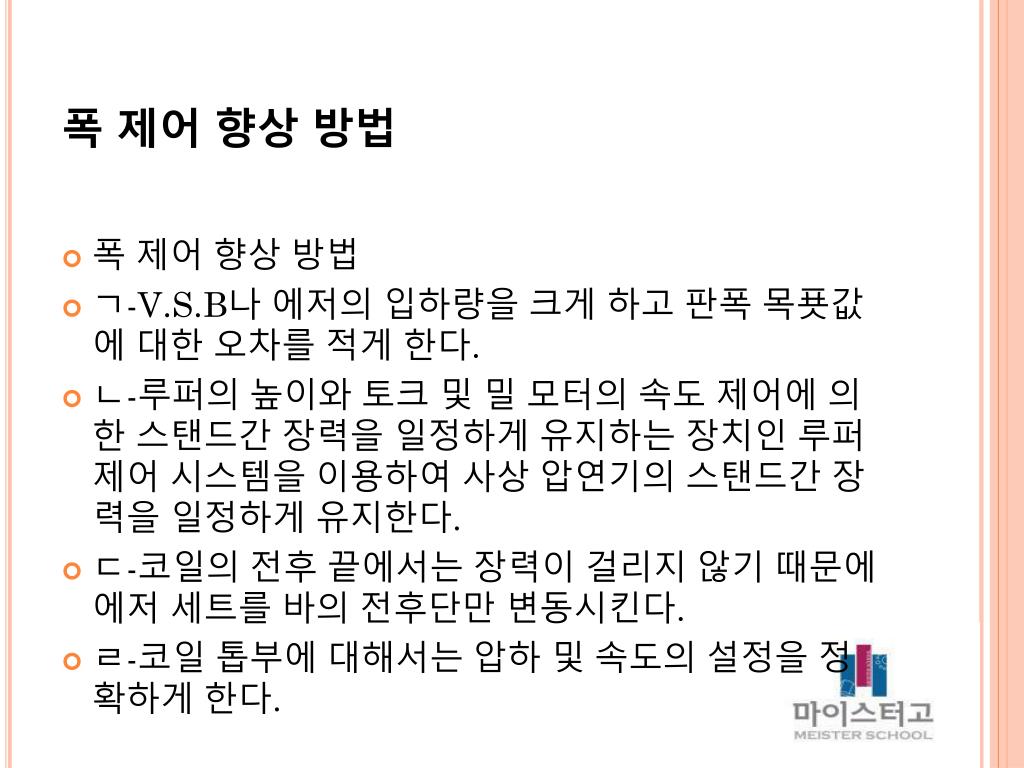

폭 제어 향상 방법 • 폭 제어 향상 방법 • ㄱ-V.S.B나 에저의 입하량을 크게 하고 판폭목푯값에 대한 오차를 적게 한다. • ㄴ-루퍼의 높이와 토크 및 밀 모터의 속도 제어에 의한 스탠드간 장력을 일정하게 유지하는 장치인 루퍼 제어 시스템을 이용하여 사상 압연기의 스탠드간 장력을 일정하게 유지한다. • ㄷ-코일의 전후 끝에서는 장력이 걸리지 않기 때문에 에저 세트를 바의 전후단만 변동시킨다. • ㄹ-코일 톱부에 대해서는 압하 및 속도의 설정을 정확하게 한다.

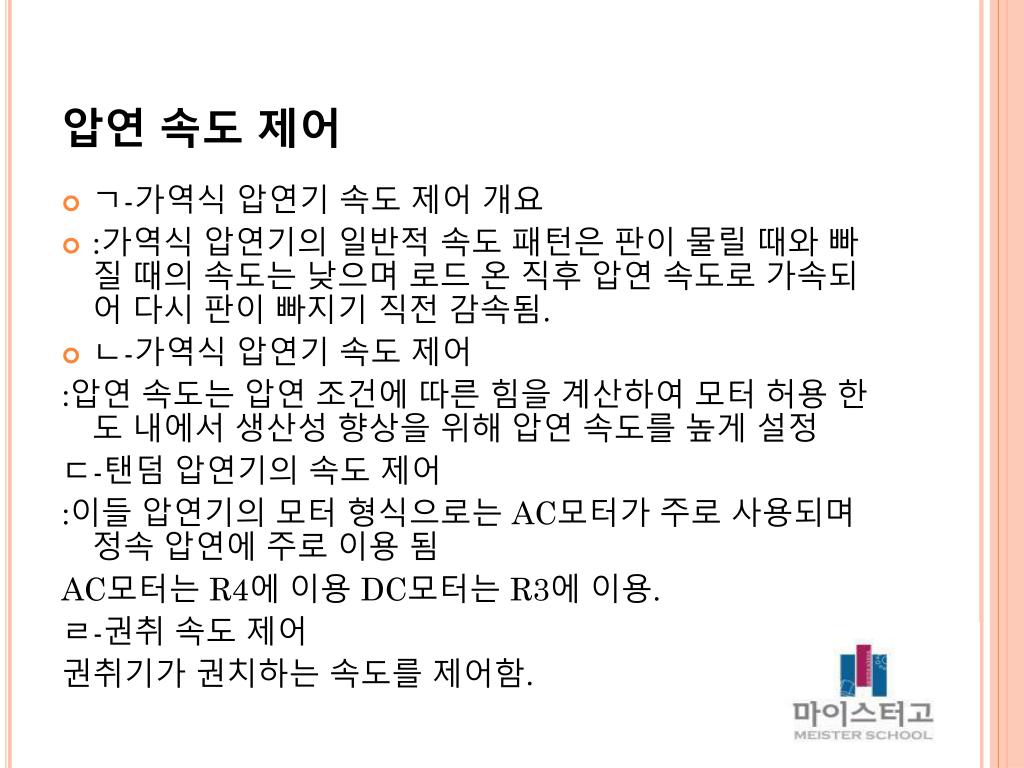

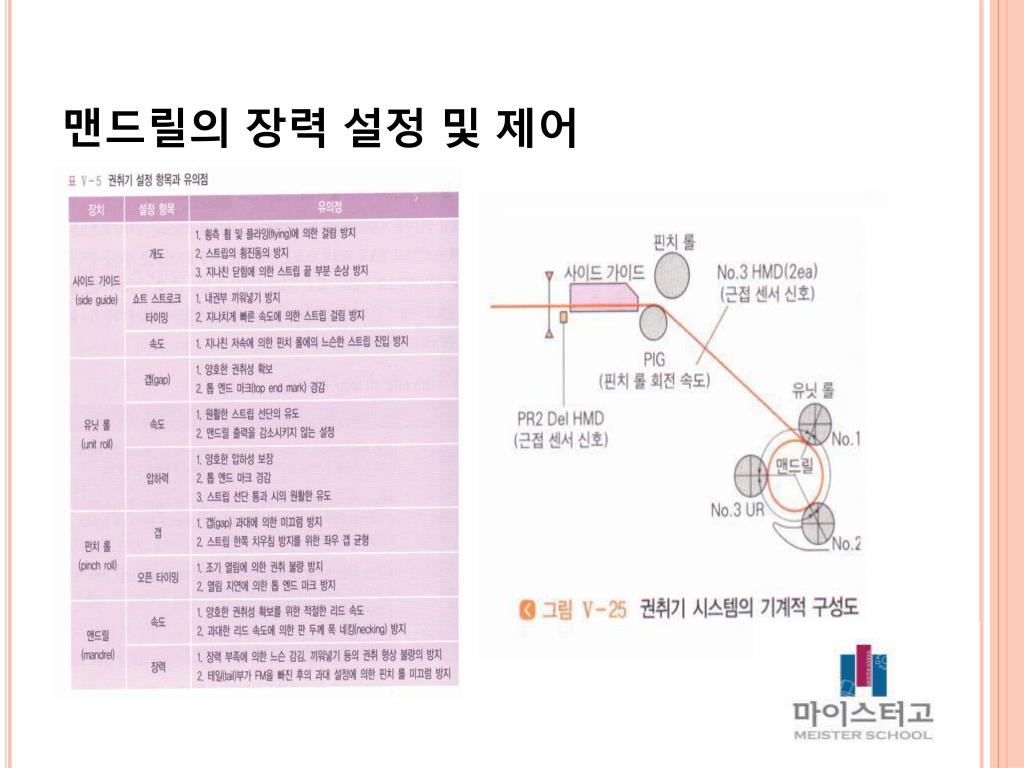

압연 속도 제어 • ㄱ-가역식 압연기 속도 제어 개요 • :가역식 압연기의 일반적 속도 패턴은 판이 물릴 때와 빠질 때의 속도는 낮으며 로드 온 직후 압연 속도로 가속되어 다시 판이 빠지기 직전 감속됨. • ㄴ-가역식 압연기 속도 제어 :압연 속도는 압연 조건에 따른 힘을 계산하여 모터 허용 한도 내에서 생산성 향상을 위해 압연 속도를 높게 설정 ㄷ-탠덤 압연기의 속도 제어 :이들 압연기의 모터 형식으로는 AC모터가 주로 사용되며 정속 압연에 주로 이용 됨 AC모터는 R4에 이용 DC모터는 R3에 이용. ㄹ-권취 속도 제어 권취기가권치하는 속도를 제어함.

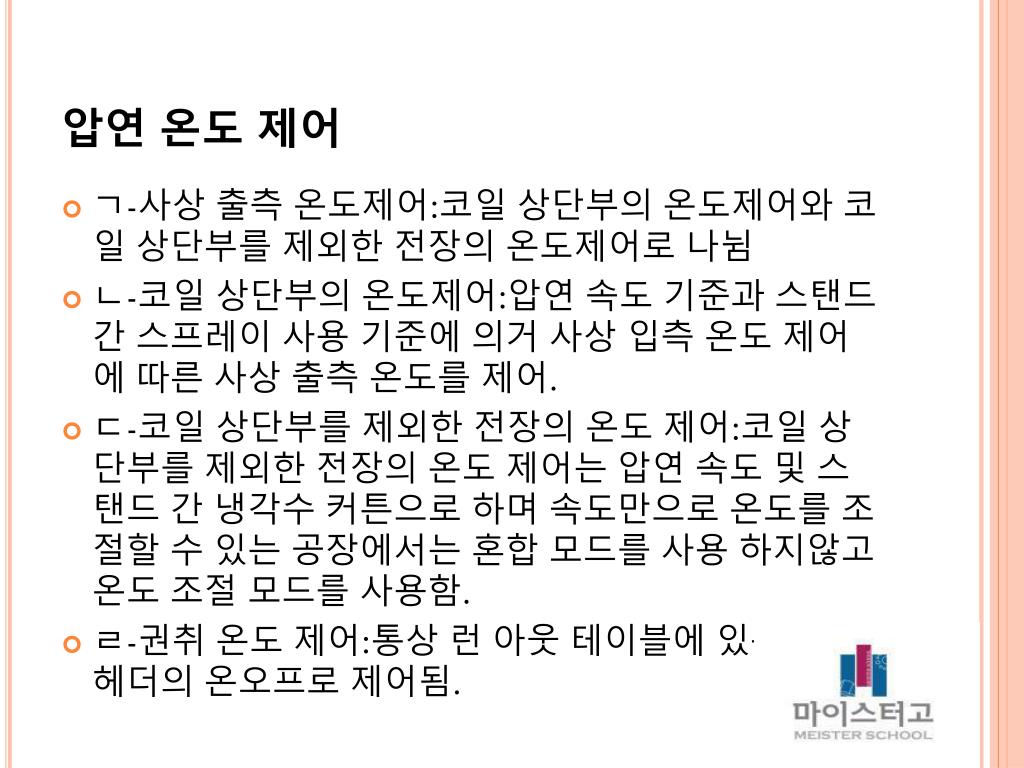

압연 온도 제어 • ㄱ-사상 출측 온도제어:코일 상단부의 온도제어와 코일 상단부를 제외한 전장의 온도제어로 나뉨 • ㄴ-코일 상단부의 온도제어:압연 속도 기준과 스탠드 간 스프레이 사용 기준에 의거 사상 입측 온도 제어에 따른 사상 출측 온도를 제어. • ㄷ-코일 상단부를 제외한 전장의 온도 제어:코일 상단부를 제외한 전장의 온도 제어는 압연 속도 및 스탠드 간 냉각수 커튼으로 하며 속도만으로 온도를 조절할 수 있는 공장에서는 혼합 모드를 사용 하지않고 온도 조절 모드를 사용함. • ㄹ-권취 온도 제어:통상 런 아웃 테이블에 있는 냉각 헤더의 온오프로 제어됨.
