  1. Anglicky v odborných předmětech"Support ofteachingtechnicalsubjects in English“ Výukový program: Strojírenská technologie Název programu: Odporové přivařování svorníků Vypracoval: Ing. Josef Martinák st. Projekt Anglicky v odborných předmětech, CZ.1.07/1.3.09/04.0002 je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

  2. Odporové přivařování svorníků • Kondenzátorové přivařování svorníků • Transformátorové přivařování svorníků

  3. Popis metody • Přivařovací pistole s držákem pro svorníky • Zemnící dvoukabel, samosvěrné kleště

  4. Hrotové zapalování • Základní materiál – svorník, vznikne svařovací oblouk, vytvoří se svarový spoj

  5. Svorníky pro přivařování

  6. Oblasti použití Výroba gastronomických zařízení Výroba domácích a kuchyňských elektrospotřebičů Automobilový průmysl Elektrotechnika

  7. Nastavení držáku svorníku • Hlava svorníku (bez zapalovacího hrotu) + svorník + držák nosníku + utahovací matka M4 – délka 50 mm

  8. Víceúčelová TECNA typ 3481 • Vzduchem chlazená • Ruční nebo pneumatické ovládání • Jednoduchá manipulace

  9. Ruční oboustranné kleště • A-elektrody • B-upínání elektrod • C-ramena • S-tloušťka svářených materiálů • 9-držák pohyblivého ramene • 17-ukazatel síly stisku elektrod • 18-nastavení síly stisku elektrod • 24-tlačítko pro ovládání sváření • 25-páka pro stisk elektrod • 38-šroub pro připojení svářecích kabelů • 43-držák pevného ramene • 47-svářecí kabel • 48-ovládací kabel

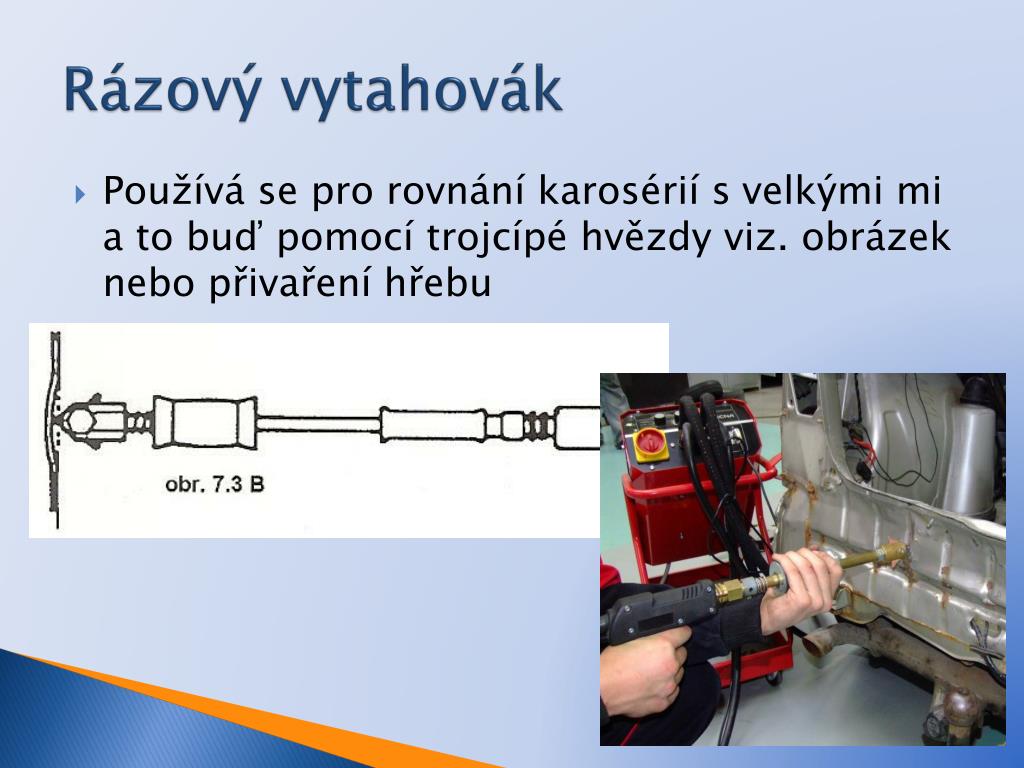

  10. Rázový vytahovák • Používá se pro rovnání karosérií s velkými mi a to buď pomocí trojcípé hvězdy viz. obrázek nebo přivaření hřebu

  11. Jednostranná bodovací pistole

  12. Otázky a opakování • Popiš oboustranné kleště podle obrázku.

  13. Použitá literatura • DILLINGER, Josef. A KOL. Moderní strojírenství pro školu i praxi. 1. Praha: Europa-Sobotáles, 2007. ISBN 978-80-86706-19-1. • Návod k použití – svářecí systémy pro karosáře
