  1. Brno 13.2.2014 Seminář „ EXTRÉMY POČASÍ A JEHO DOPADY NA JIHOMORAVSKÝ KRAJ“ Dopady extrémů výskytu vody na manipulace na vodních dílech Ing. Marek Viskot, vedoucí útvaru vodohospodářského dispečinku viskot@pmo.cz

  2. Plocha povodí: 21 128,4 km2 Délka toků : 10745,2 km - významné: 3768,1 km - drobné: 6977,4 km Ochranné hráze: 1052,4 km Nádrže: - významné – 30 - MVN – 143 Strana2

  3. Obsah: - vodní díla – významné vodní nádrže - vodohospodářský dispečink - manipulační řády - povodně - sucho Strana3

  4. Nádrže Zlínský kraj Strana4

  5. Celkové objemy významných vodních děl v Jihomoravském kraji: - prostor stálého nadržení: 72,5 mil.m3 - zásobní prostor: 183,0 mil.m3 - retenční prostor – ovladatelný: 46,5 mil.m3 - neovladatelný: 16,6 mil.m3 Strana5

  6. Obsah: - vodní díla – významné vodní nádrže - vodohospodářský dispečink - manipulační řády - povodně - sucho Strana6

  7. VODOHOSPODÁŘSKÝDISPEČINK POVODÍ MORAVY, s.p. Strana7

  8. Tel.č. nepřetržité služby vodohospodářského dispečinku: 541 21 17 37 541 637 250 – pouze v pracovní době VHD Email: dispecink@pmo.cz Za povodní jsou všechny hovory nahrávány. Strana8

  9. Jednotlivé odborné činnosti VHD jsou zajišťovány : • v pravidelném denním režimu - sběr dat, bilance, vyhodnocování, úpravy manipulací, vyjadřovací činnost .... • v operativním režimu podle okamžité situace - povodně, ledy, havárie .... • v režimu plánované přípravy, řešení a zpracování • - manipulační řády, • budování a rozvoj sítě monitorovacích stanic, • havarijní plány, • spolupráce na zpracování povodňových plánů, • plány krizové připravenosti, havarijní plán • záplavová území, zvláštní povodně Strana9

  10. VODOHOSPODÁŘSKÝ DISPEČINK Strana10

  11. Správci povodí (VHD) v rámci plnění dalších úkolů při ochraně před povodněmi : • a) zpracovávají odborná stanoviska k povodňovým plánům správních obvodů obcí s  rozšířenou působností, obcí, firem • spolupracují na povodňových plánech krajů • c) poskytuje odbornou, technickou a organizační podporu činnosti povodňovým komisím • d) zabezpečuje dokumentování průběhu povodně • e) po povodni vyžaduje zprávy od povodňových orgánů ORP a správců vodních toků, zpracovává souhrnnou zprávu za povodí a předkládá ji Ministerstvu životního prostředí a povodňovým orgánům krajů. Strana11

  12. Obsah: - vodní díla – významné vodní nádrže - vodohospodářský dispečink - manipulační řády - povodně - sucho Strana12

  13. MANIPULACE, HOSPODAŘENÍ S VODOU Hospodaření vodou na vodních dílech se provádějí podle platných manipulačních řádů, které jsou zpracovávány na vodohospodářském dispečinku pro VD I. – IV. kategorie Základní předpis pro postupy a manipulace na vodních dílech: MANIPULAČNÍ ŘÁD ročně VHD zpracovává 30 – 35 manipulačních řádů Strana13

  14. Manipulační řády vodních děl K čemu je MŘ? Jasná pravidla pro manipulační postupy potřebuje: - vlastník (provozovatel) vodního díl - osoba odpovědná za manipulaci - dispečink, provoz - vodoprávní úřad, povodňové komise - uživatelé vodního díla a odběratelé Strana14

  15. MŘ obsahují : • veškeré povinnosti obsluhy pro manipulace a provoz v.d. • určují kompetence pro operativní řízení • stanovují závazné postupy a postupy rozhodování za mimořádných situací • určují, kdy může být obsluha v.d. řízena jinými osobami Soustřeďují - kompletní znalosti o vodním díle, zkušenosti z provozu za normálních i mimořádných situací. MŘ musí být sestaven tak, aby hrázný nebo jezný mohl podle něj manipulovat sám i v případě, že dojde k úplnému výpadku ve spojení nebo hrozí nebezpečí z prodlení. Strana15

  16. Manipulační řády vodních děl Pro každé řešení nádrže se aktualizují přítokové řady i s ohledem na výskyty extrémních jevů (povodně, sucho). Strana16

  17. Manipulační řády vodních děl Vliv na MZP a celkovou zabezpečenost mají také stupňující se požadavky orgánů ochrany přírody, rybářů apod. Strana17

  18. Manipulační řády vodních děl Strana18

  19. Manipulační řády vodních děl Strana19

  20. SUCHÁ OBDOBÍ, REGULAČNÍ OPATŘENÍ Na vodních dílech se manipulace, odběry apod. řídí dispečerským grafem. Dle úrovně hladiny v nádrži je postupně omezován odběr z nádrže, např. výše nadlepšeného odtoku. Dispečerský graf vzniká na základě vodohospodářského řešení nádrže, platných povolení k nakládání s vodami.

  21. REGULAČNÍ OPATŘENÍ

  22. Při revizi manipulačního řádu je prověřovánazabezpečenost nádržea povolených odběrů, transformace povodnína aktuální průtokové řady. Na základě získaných zkušeností z povodňových epizod byly postupně upraveny manipulační řády pro jednotlivá vodní díla i s cílem zvětšení retenčních prostor nádrží. Vodní nádrže jsou víceúčelová vodní díla, plní řadu významných funkcí a všechny nádrže mají historicky vymezeny retenční prostory pro transformaci povodňových průtoků. Jedná se tedy většinou o prověření možnosti zvýšení retenčních prostor. Strana22

  23. Obsah: - vodní díla – významné vodní nádrže - vodohospodářský dispečink - manipulační řády - povodně - sucho Strana23

  24. P o v o d n ě • Povodí Moravy, s.p. v povodňové ochraně plní úkoly: • správce povodí (§ 82) vodního zákona, • správce vodních toků (§ 83) • vlastníka vodních děl (§ 84) Strana24

  25. Povodí Moravy,s.p. (vodohospodářský dispečink) spolupracuje s ČHMÚ na předpovědní povodňové službě a je jedním z účastníků ochrany před povodněmi. Během povodňové situace řídí manipulace na vodních dílech dle platných manipulačních řádů. Strana25

  26. V případě mimořádné manipulace nad rámec manipulačního řádu zajišťuje schválení od příslušného povodňového orgánu. Manipulace prováděny dle aktuální situace, dle požadavků okolních států. Manipulace s Dyjsko – svrateckou soustavou za povodní. Strana26

  27. Schéma přenosu informací – informační zpráva VHD Vydávána 3 x denně: zpravidla k 7 hod, 13 hod a 19 hod Dostupná na www.pmo.cz Strana27

  28. Schéma přenosu informací –o dosažení SPA Strana28

  29. VODOHOSPODÁŘSKÝ DISPEČINK - monitoring Strana29

  30. Strana30

  31. AUTOMATICKÝ MONITORING NA VODNÍCH NÁDRŽÍCH JIHOMORAVSKÝ KRAJ Strana31

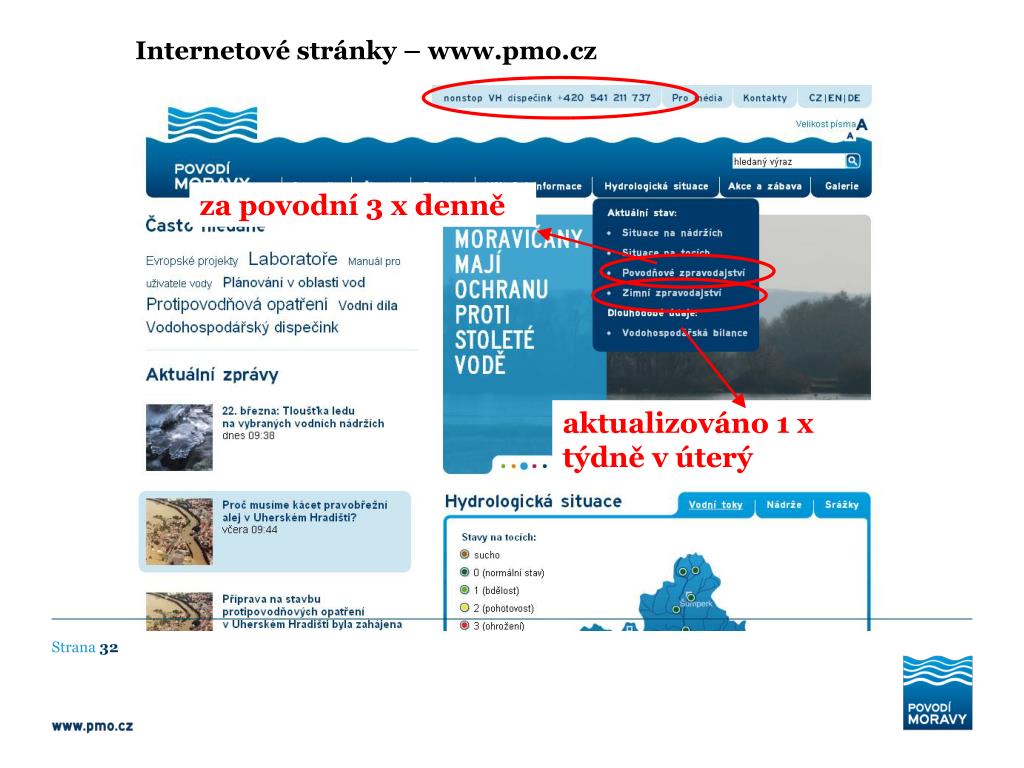

  32. Internetové stránky – www.pmo.cz za povodní 3 x denně aktualizováno 1 x týdně v úterý Strana32

  33. Přístup přímo na stavy a průtoky ve stanici Strana33

  34. DALŠÍ INFORMACE O POVODNI DISPEČINKU www.chmi.cz

  35. DALŠÍ INFORMACE O POVODNI DISPEČINKU

  36. Užitečné odkazy: www.svieti.com– radarové snímky z celé Evropy radar.bourky.cz – radarové snímky ČR wetterzentrale.de – předpovědi počasí (teploty, srážky) - Německo

  37. EMOFF - vyrozumívání Pro hromadné vyrozumívání se využívá informačního systému krizového řízení JMK EMOFF - systém hromadně rozešle SMS a emaily.EMOFF se využívá na informování o manipulacích na vodních dílech za povodní. Hlášení se provádí v souladu s manipulačními řády. Strana37

  38. Strana38

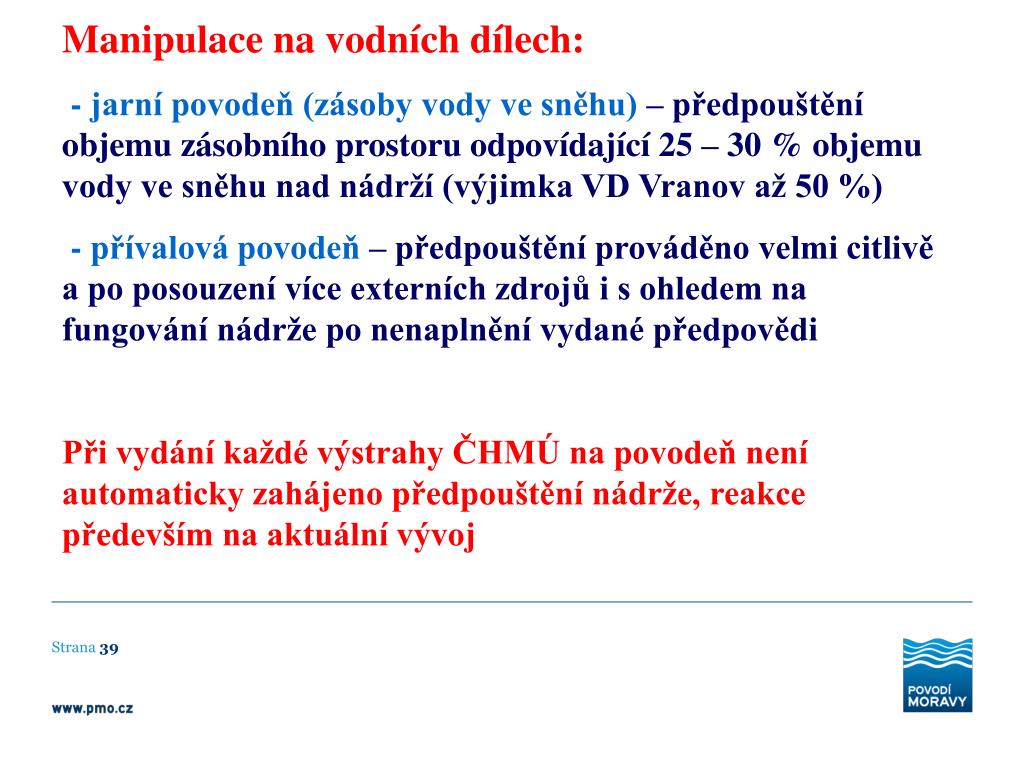

  39. Manipulace na vodních dílech: - jarní povodeň (zásoby vody ve sněhu) – předpouštění objemu zásobního prostoru odpovídající 25 – 30 % objemu vody ve sněhu nad nádrží (výjimka VD Vranov až 50 %) - přívalová povodeň – předpouštění prováděno velmi citlivě a po posouzení více externích zdrojů i s ohledem na fungování nádrže po nenaplnění vydané předpovědi Při vydání každé výstrahy ČHMÚ na povodeň není automaticky zahájeno předpouštění nádrže, reakce především na aktuální vývoj Strana39

  40. VD Luhačovice – preventivní předpuštění nádrže max. zásobní hladina nařízené předpuštění nádrže dle výstrahy hladina již zůstala snížena vlivem nízkých přítoků Strana40

  41. Povodeň červen – červenec 2006 VD VRANOV Před nástupem povodně byla hladina v nádrži snížena o 1,1 m pod max.zásobní hladinu., tj. celkem bylo uvolněno 18,5 mil.m3. Max. odtok z VD Vranov byl cca 230 m3/s, max. dosažená hladina v nádrži byla 350,03 m n.m. Max.přítok byl vyhodnocen ve výši cca 577 m3/s. Včasnými operativně volenými manipulacemi a připraveným volným objemem v nádrži Vranov se podařilo docílit toho, že povodeň s kulminací 577 m3/s (což je více jak 1000-letá povodeň) byla snížena na odtoku z VD Vranov na 230 m3/s.

  42. Povodeň červen – červenec 2006

  43. Strana43

  44. Strana44

  45. Obsah: - vodní díla – významné vodní nádrže - vodohospodářský dispečink - manipulační řády - povodně - sucho Strana45

  46. Sucho je z pohledu platné legislativy mimořádnou situaci s přechodným nedostatkem vody, která vede k vážnému ohrožení veřejného zájmu. Při takové mimořádné situaci lze ve veřejném zájmu podle vodního zákona na nezbytně nutnou dobu upravit, omezit nebo i zakázat platná povolení k nakládání s vodami a podle zákona o vodovodech a kanalizacích uložit povinnost veřejné služby provozovateli v oboru zásobování pitnou vodou, který má k jejímu zajištění vytvořeny potřebné podmínky. Strana46

  47. Za hranici sucha je považováno dosažení a podkročení hladiny při průtoku Q355d v profilech. Hranice sucha je znázorněna hnědou barvou na internetu. Strana47

  48. Manipulace na vodních nádržích i za suchého období probíhají dle platných manipulačních řádů, postupuje se dle dispečerského grafu a jsou postupně omezovány odběry. Cílem manipulací po jarním taní je naplnit nádrže po max. zásobní hladiny. Vodní nádrže významným způsobem přispívají ke zlepšení situace na vodních tocích, dlouhodobě nadlepšují průtoky v tocích. Strana48

  49. Opatření pro případ kritického nedostatku vody dle MŘ Pokud by v nádrži a v toku došlo k situaci, kdy pro kritický nedostatek vody (nebo při takovém zhoršení kvality vody) vodní dílo nemůže plnit účely stanovené manipulačním řádem, bude tato situace operativně řešena příslušným vodoprávním úřadem ve spolupráci s vodohospodářským dispečinkem a dalšími odběrateli. Manipulace v nádrži bude přímo řízena vodohospodářským dispečinkem Povodí Moravy,s.p. Strana49
