Sous-titre (Arial 22 à 24). P320 AVR. - Insérer le texte à mettre en valeur -. P320 AVR. 介绍. 配置说明. 调节器硬件说明. P320 AVR 功能. 调试及维护工具. 备件. 技术特点. P320 AVR 介绍. P320 AVR P320 AVR 是专门用于交流发电机和电动机的励磁调节器 它能满足各种励磁系统（静态、无刷、直流励磁）并能应用各类型发电（汽轮机、水轮机、燃油发电机和燃气发电机）， 适用于 从小机组到 1500 MW的大机组 .
E N D
Sous-titre (Arial 22 à 24) P320 AVR - Insérer le texte à mettre en valeur -

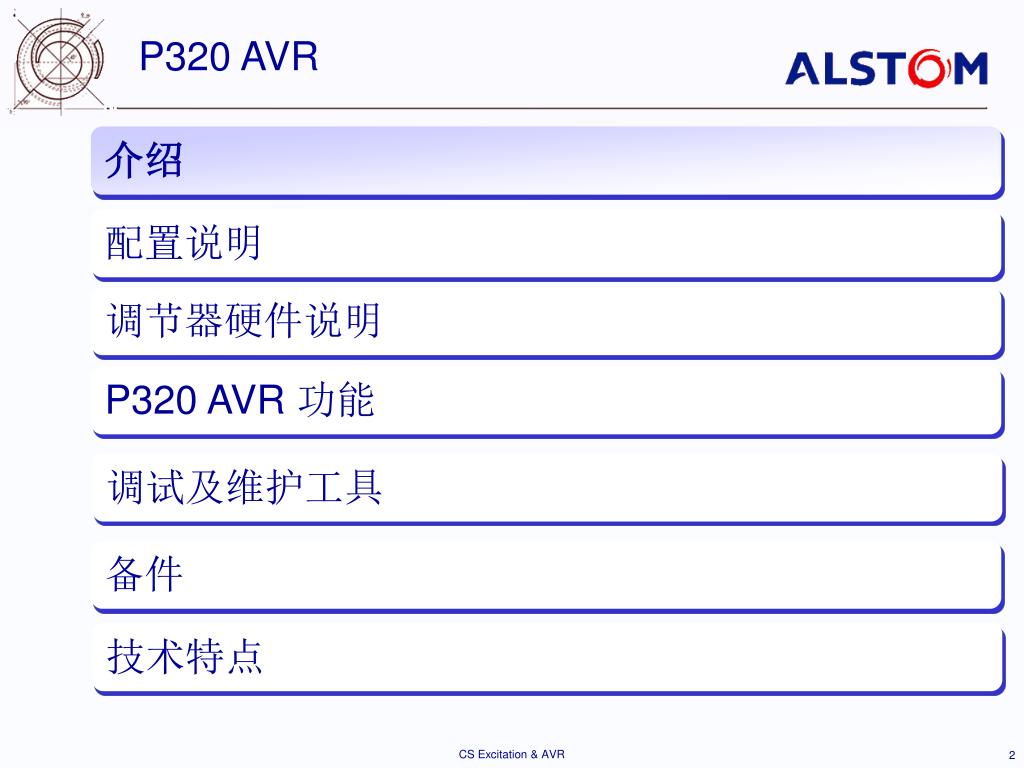

P320 AVR 介绍 配置说明 调节器硬件说明 P320 AVR 功能 调试及维护工具 备件 技术特点 CS Excitation & AVR
P320 AVR 介绍 • P320 AVR P320 AVR是专门用于交流发电机和电动机的励磁调节器 • 它能满足各种励磁系统（静态、无刷、直流励磁）并能应用各类型发电（汽轮机、水轮机、燃油发电机和燃气发电机）， 适用于从小机组到 1500 MW的大机组. • 它是基于全球通用的数字式工业自动化产品并结合了标准化的模块为实现特定功能进行的特定的一次性设计。 • 具有开放的通讯功能。能够接收分布式控制系统(DCS)、专用的操作员工作站、现场操作员终端或常规的控制盘控制。 CS Excitation & AVR

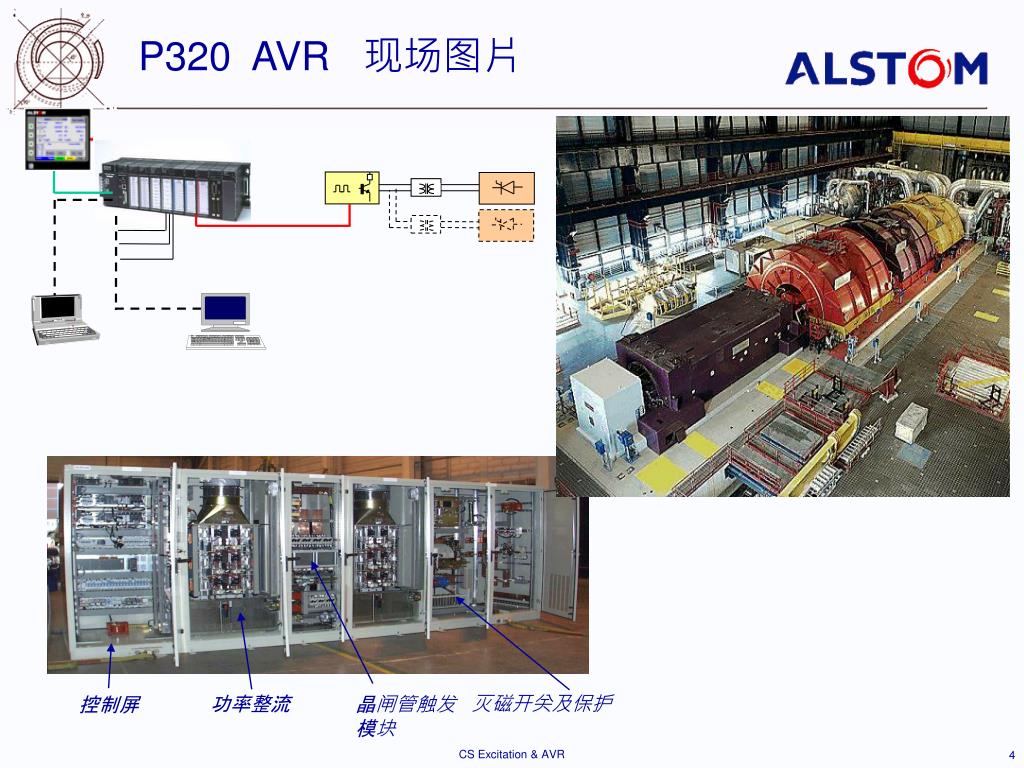

P320 AVR 现场图片 功率整流 灭磁开关及保护 晶闸管触发模块 控制屏 CS Excitation & AVR
P320 AVR 介绍 配置说明 调节器硬件说明 P320 AVR 的功能 调试及维护工具 备件 技术特点 CS Excitation & AVR

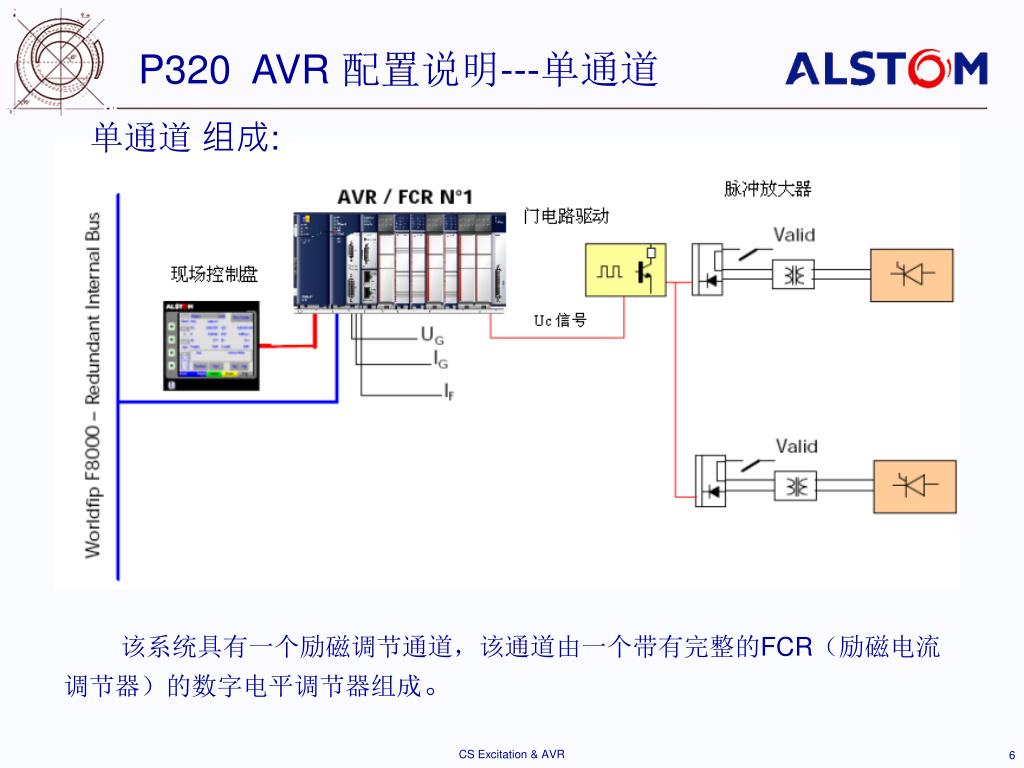

P320 AVR 配置说明---单通道 单通道 组成: 该系统具有一个励磁调节通道，该通道由一个带有完整的FCR（励磁电流调节器）的数字电平调节器组成。 CS Excitation & AVR

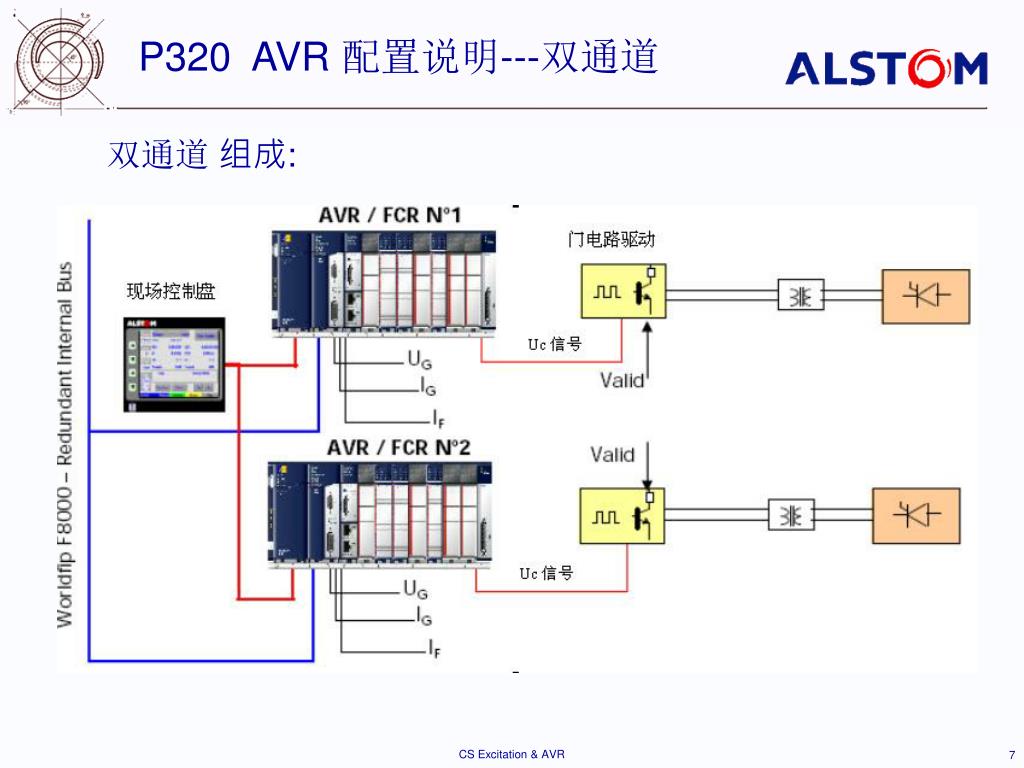

P320 AVR 配置说明---双通道 双通道 组成: CS Excitation & AVR

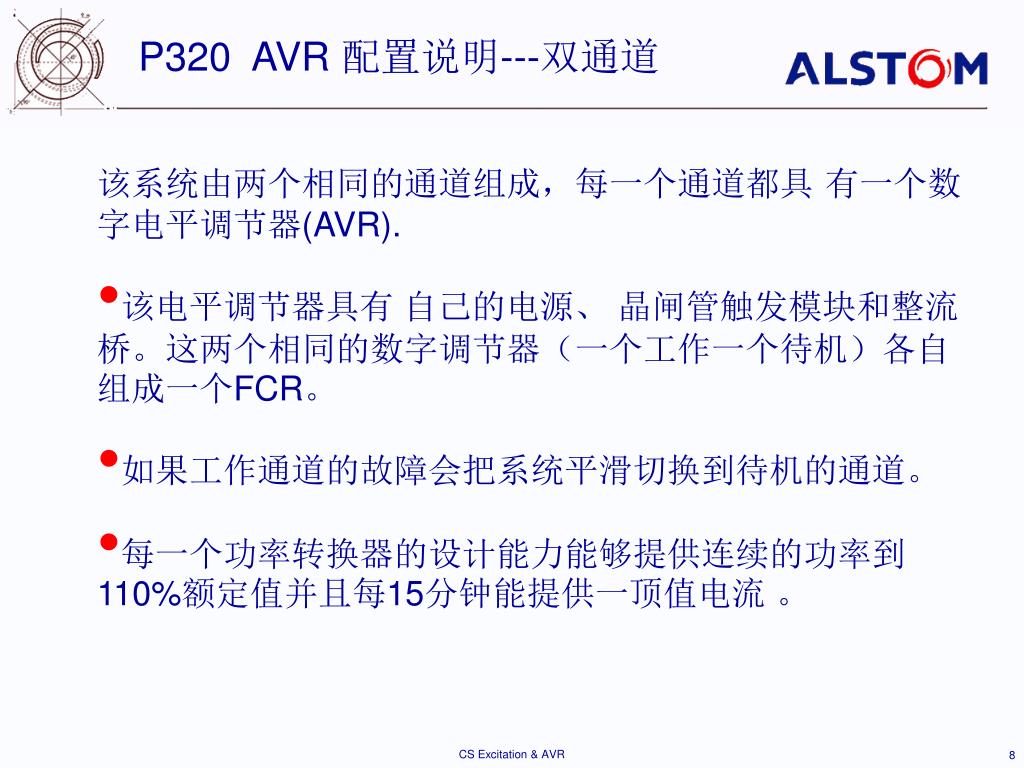

P320 AVR 配置说明---双通道 • 该系统由两个相同的通道组成，每一个通道都具 有一个数字电平调节器(AVR). • 该电平调节器具有 自己的电源、 晶闸管触发模块和整流桥。这两个相同的数字调节器（一个工作一个待机）各自组成一个FCR。 • 如果工作通道的故障会把系统平滑切换到待机的通道。 • 每一个功率转换器的设计能力能够提供连续的功率到110%额定值并且每15分钟能提供一顶值电流 。 CS Excitation & AVR

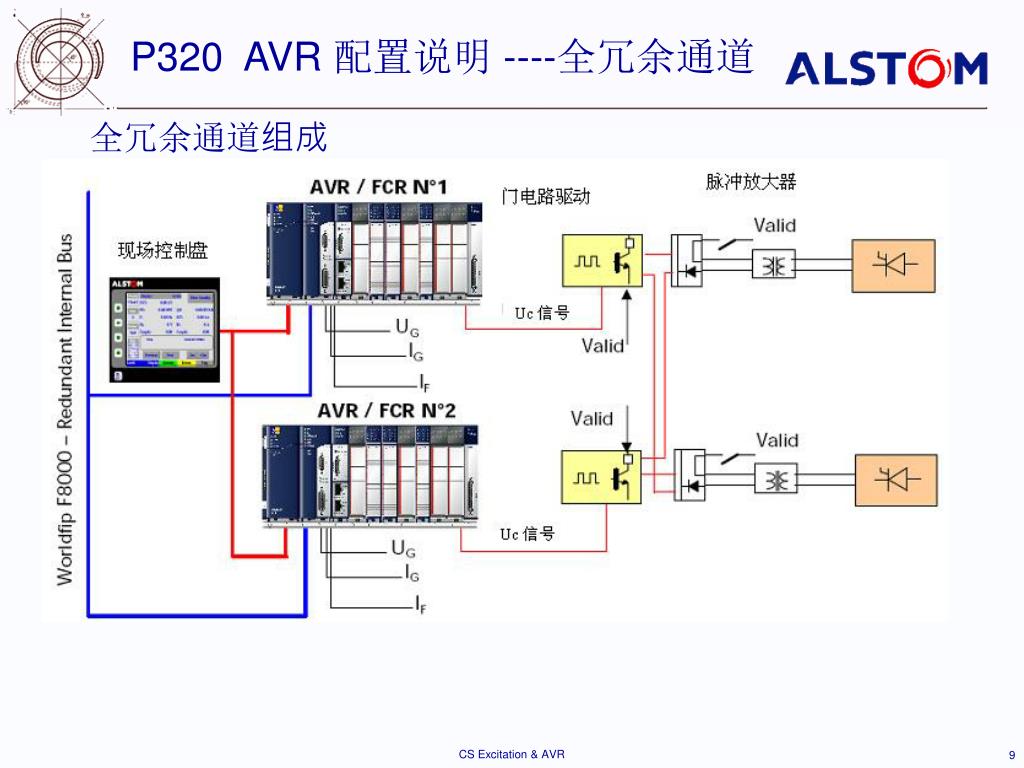

P320 AVR 配置说明 ----全冗余通道 全冗余通道组成 CS Excitation & AVR

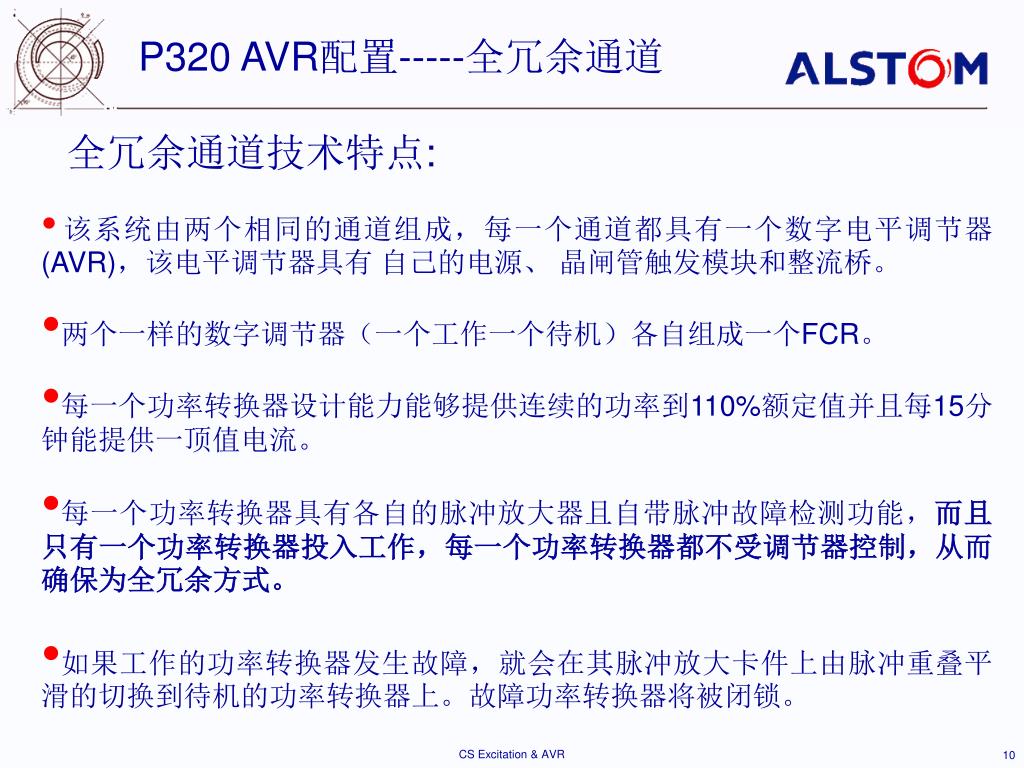

P320 AVR配置-----全冗余通道 全冗余通道技术特点: • 该系统由两个相同的通道组成，每一个通道都具有一个数字电平调节器(AVR)，该电平调节器具有 自己的电源、 晶闸管触发模块和整流桥。 • 两个一样的数字调节器（一个工作一个待机）各自组成一个FCR。 • 每一个功率转换器设计能力能够提供连续的功率到110%额定值并且每15分钟能提供一顶值电流。 • 每一个功率转换器具有各自的脉冲放大器且自带脉冲故障检测功能，而且只有一个功率转换器投入工作，每一个功率转换器都不受调节器控制，从而确保为全冗余方式。 • 如果工作的功率转换器发生故障，就会在其脉冲放大卡件上由脉冲重叠平滑的切换到待机的功率转换器上。故障功率转换器将被闭锁。 CS Excitation & AVR

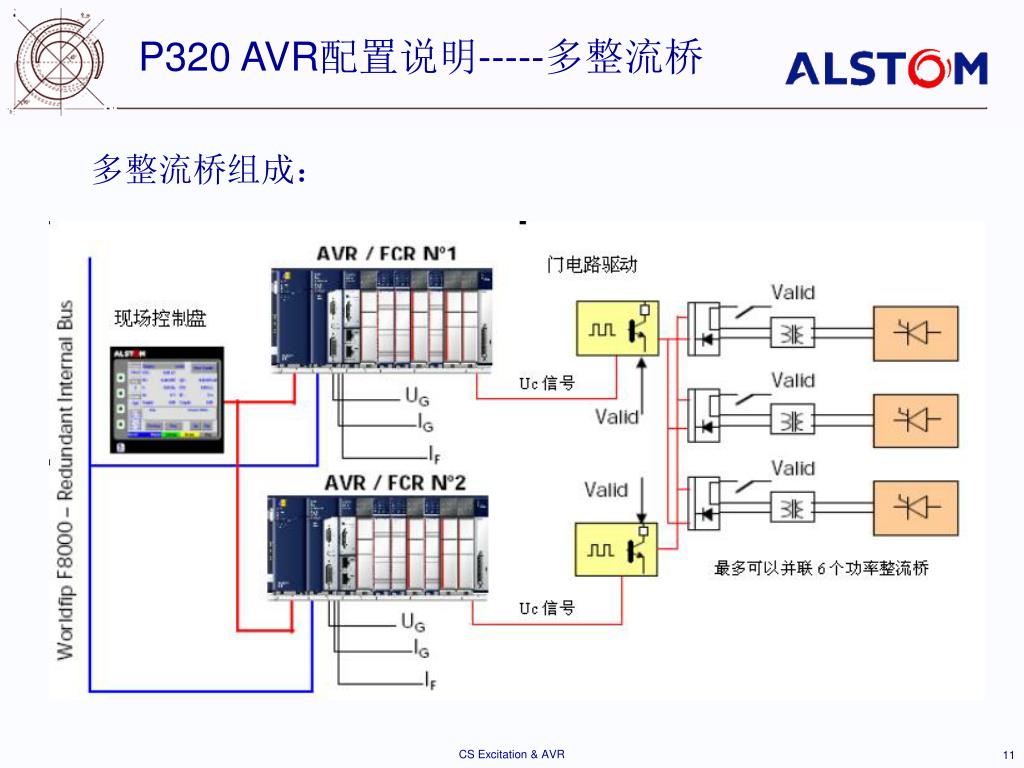

P320 AVR配置说明-----多整流桥 多整流桥组成： CS Excitation & AVR

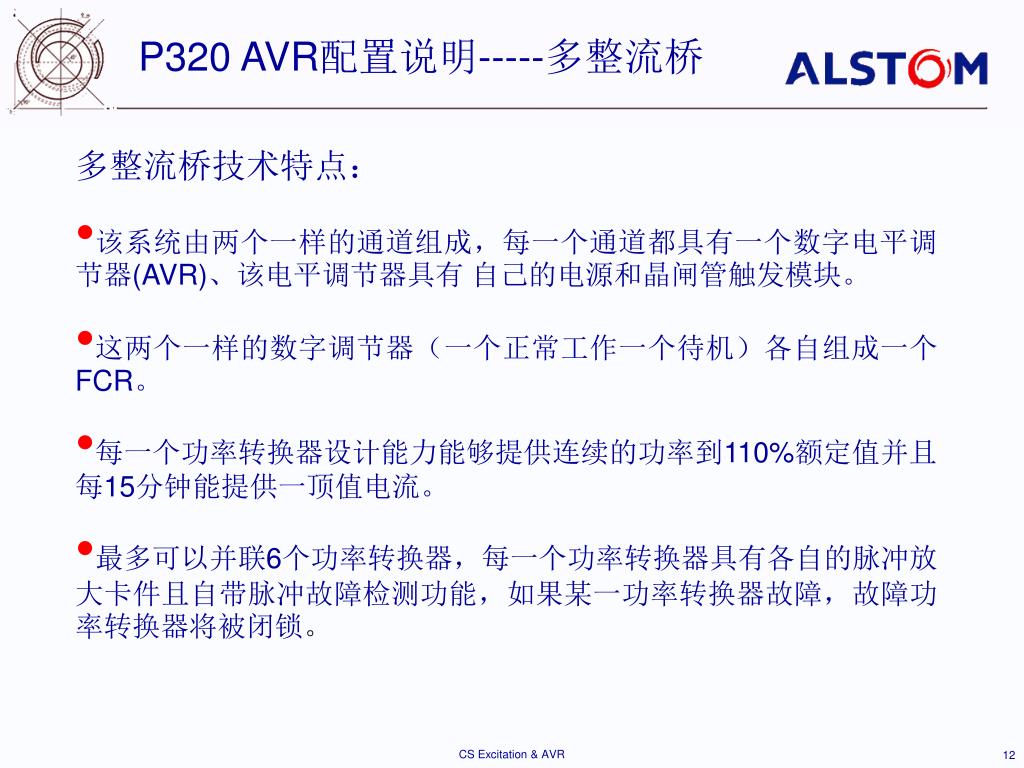

P320 AVR配置说明-----多整流桥 • 多整流桥技术特点： • 该系统由两个一样的通道组成，每一个通道都具有一个数字电平调节器(AVR)、该电平调节器具有 自己的电源和晶闸管触发模块。 • 这两个一样的数字调节器（一个正常工作一个待机）各自组成一个FCR。 • 每一个功率转换器设计能力能够提供连续的功率到110%额定值并且每15分钟能提供一顶值电流。 • 最多可以并联6个功率转换器，每一个功率转换器具有各自的脉冲放大卡件且自带脉冲故障检测功能，如果某一功率转换器故障，故障功率转换器将被闭锁。 CS Excitation & AVR
P320 AVR配置说明-----IGPT 模块 通道组成及特点 该系统由一个具有数字电平调节器(AVR)的通道组成，该电平调节器具有自己的电源和IGBT触发模块。该数字调节器组成一个FCR。 CS Excitation & AVR

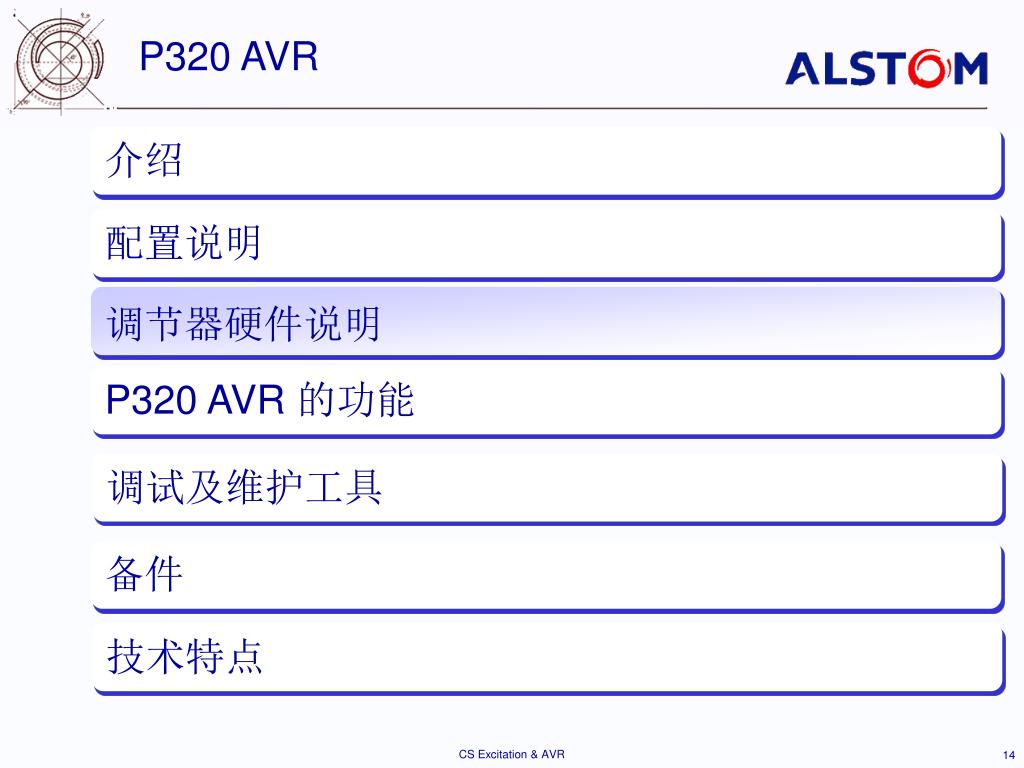

P320 AVR 介绍 配置说明 调节器硬件说明 P320 AVR 的功能 调试及维护工具 备件 技术特点 CS Excitation & AVR

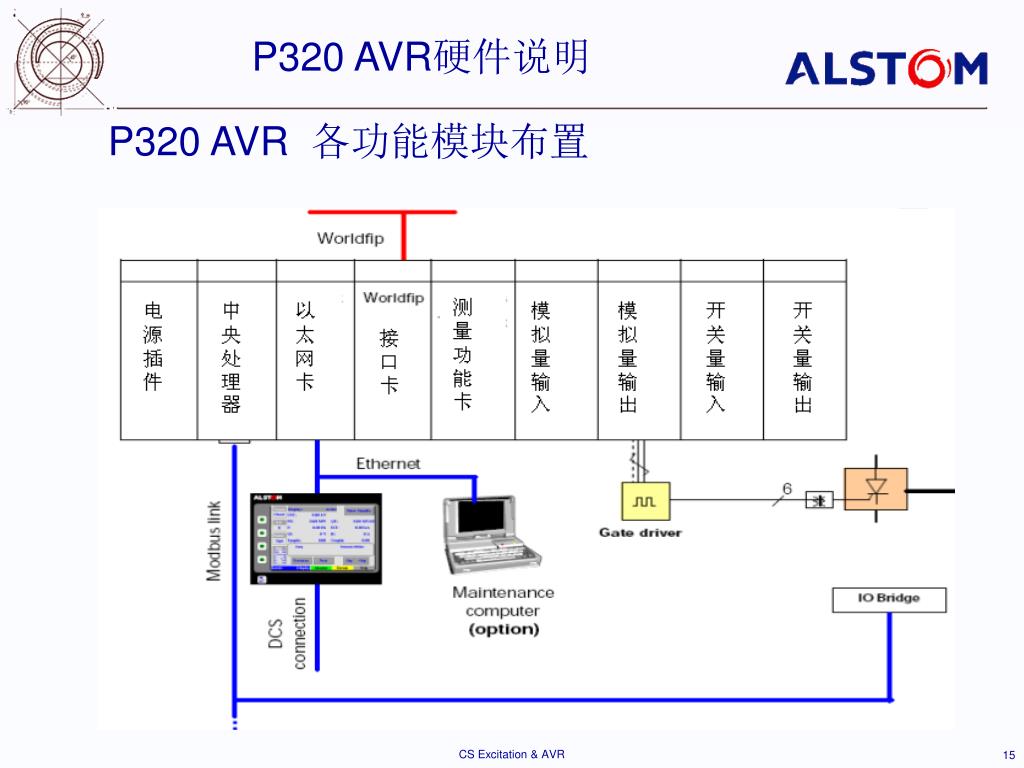

P320 AVR硬件说明 P320 AVR 各功能模块布置 CS Excitation & AVR
P320 AVR硬件说明 电源 双电源设计，一路取自电厂的DC 电源，另一路取自励磁变压器的二次。 CPU处理器 CPU处理器选用的是300MHz的奔腾III处理器， 为用户提供典型的10M RAM存储空间。 CS Excitation & AVR

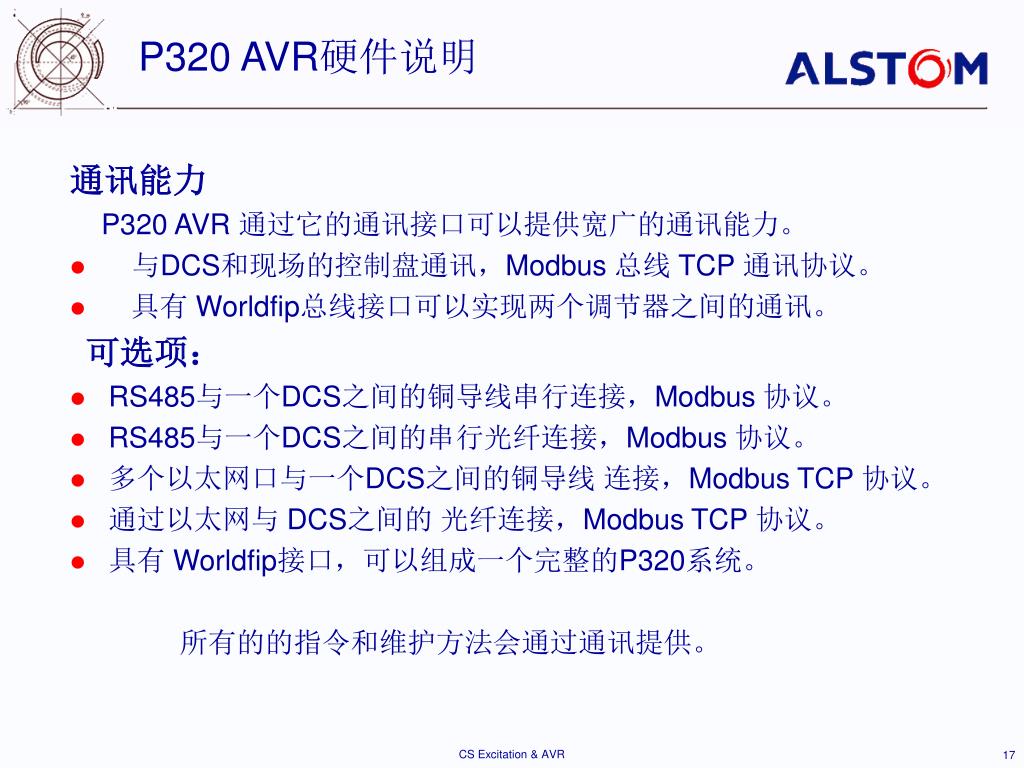

P320 AVR硬件说明 通讯能力 P320 AVR 通过它的通讯接口可以提供宽广的通讯能力。 • 与DCS和现场的控制盘通讯，Modbus 总线 TCP 通讯协议。 • 具有 Worldfip总线接口可以实现两个调节器之间的通讯。 可选项： • RS485与一个DCS之间的铜导线串行连接，Modbus 协议。 • RS485与一个DCS之间的串行光纤连接，Modbus 协议。 • 多个以太网口与一个DCS之间的铜导线 连接，Modbus TCP 协议。 • 通过以太网与 DCS之间的 光纤连接，Modbus TCP 协议。 • 具有 Worldfip接口，可以组成一个完整的P320系统。 所有的的指令和维护方法会通过通讯提供。 CS Excitation & AVR

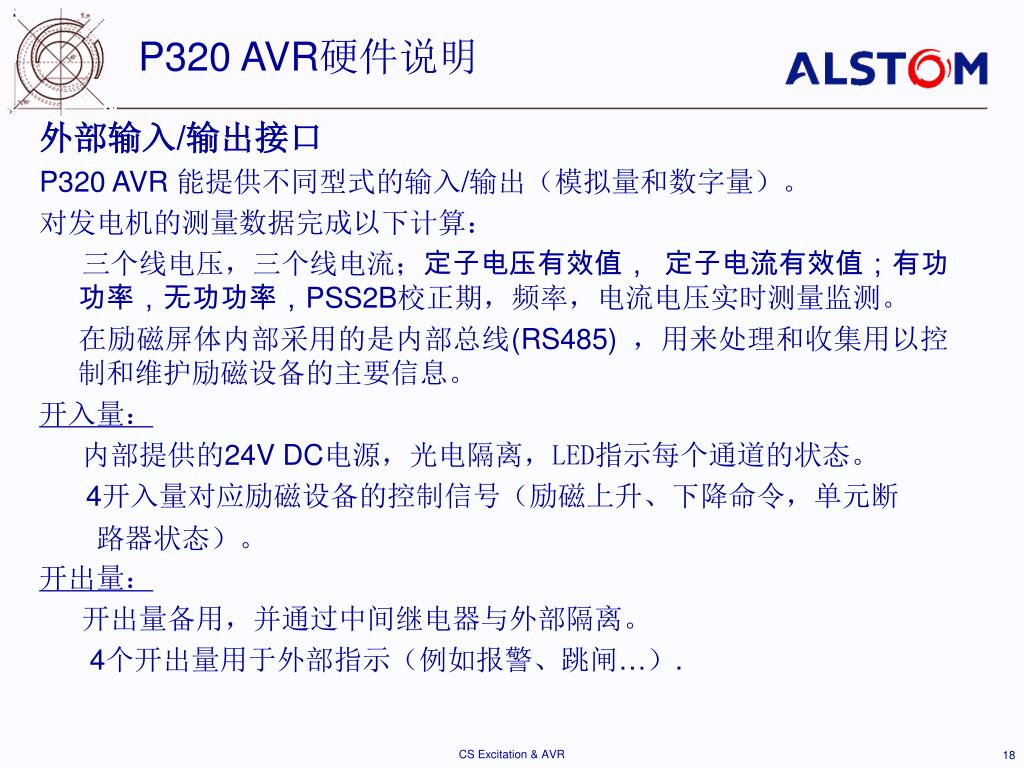

P320 AVR硬件说明 外部输入/输出接口 P320 AVR 能提供不同型式的输入/输出（模拟量和数字量）。 对发电机的测量数据完成以下计算： 三个线电压，三个线电流；定子电压有效值， 定子电流有效值；有功功率，无功功率，PSS2B校正期，频率，电流电压实时测量监测。 在励磁屏体内部采用的是内部总线(RS485) ，用来处理和收集用以控制和维护励磁设备的主要信息。 开入量： 内部提供的24V DC电源，光电隔离，LED指示每个通道的状态。 4开入量对应励磁设备的控制信号（励磁上升、下降命令，单元断 路器状态）。 开出量： 开出量备用，并通过中间继电器与外部隔离。 4个开出量用于外部指示（例如报警、跳闸…）. CS Excitation & AVR

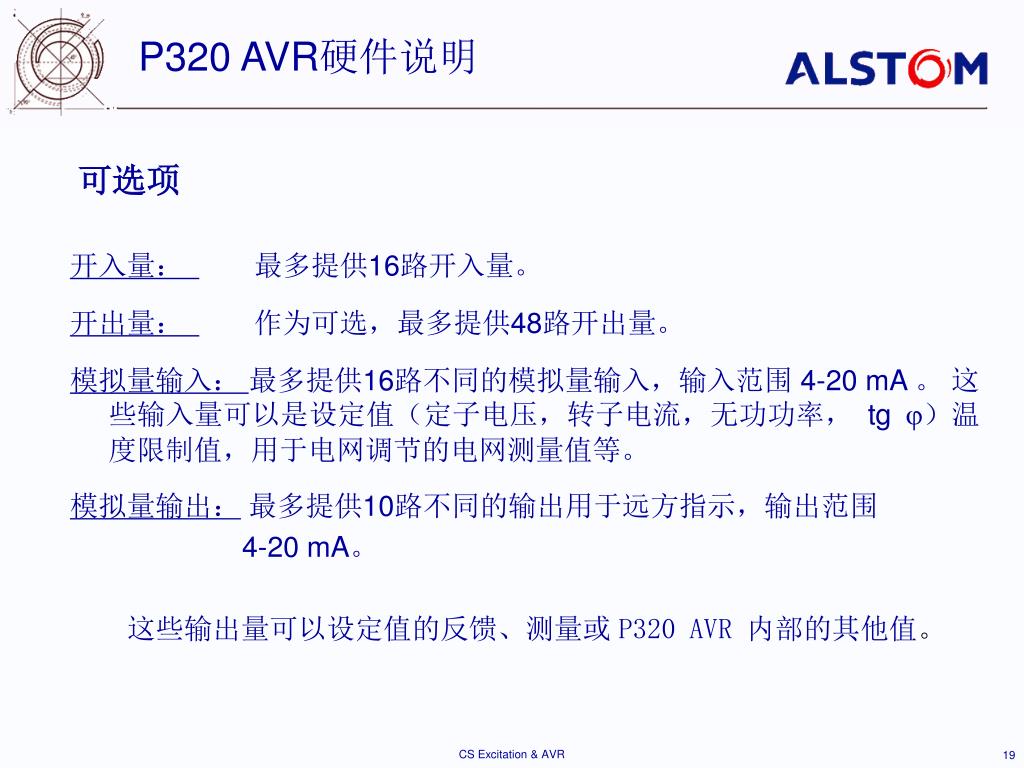

P320 AVR硬件说明 可选项 开入量：最多提供16路开入量。 开出量：作为可选，最多提供48路开出量。 模拟量输入：最多提供16路不同的模拟量输入，输入范围 4-20 mA 。这些输入量可以是设定值（定子电压，转子电流，无功功率，tg ）温度限制值，用于电网调节的电网测量值等。 模拟量输出：最多提供10路不同的输出用于远方指示，输出范围 4-20 mA。 这些输出量可以设定值的反馈、测量或P320 AVR 内部的其他值。 CS Excitation & AVR

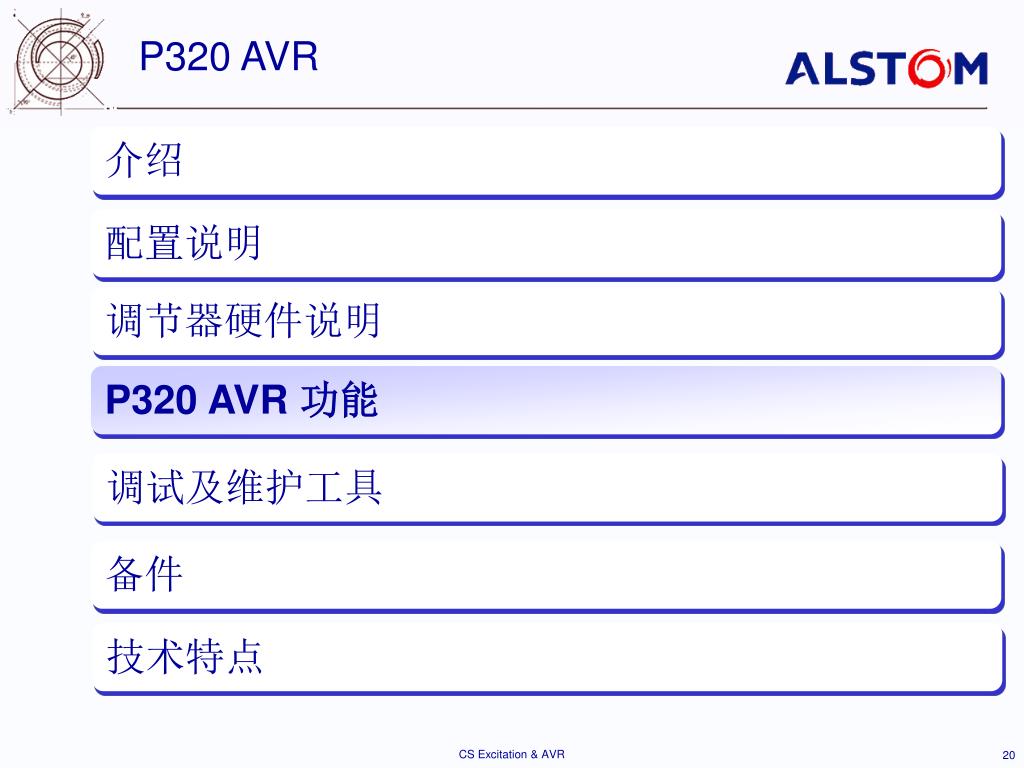

P320 AVR 介绍 配置说明 调节器硬件说明 P320 AVR 功能 调试及维护工具 备件 技术特点 CS Excitation & AVR

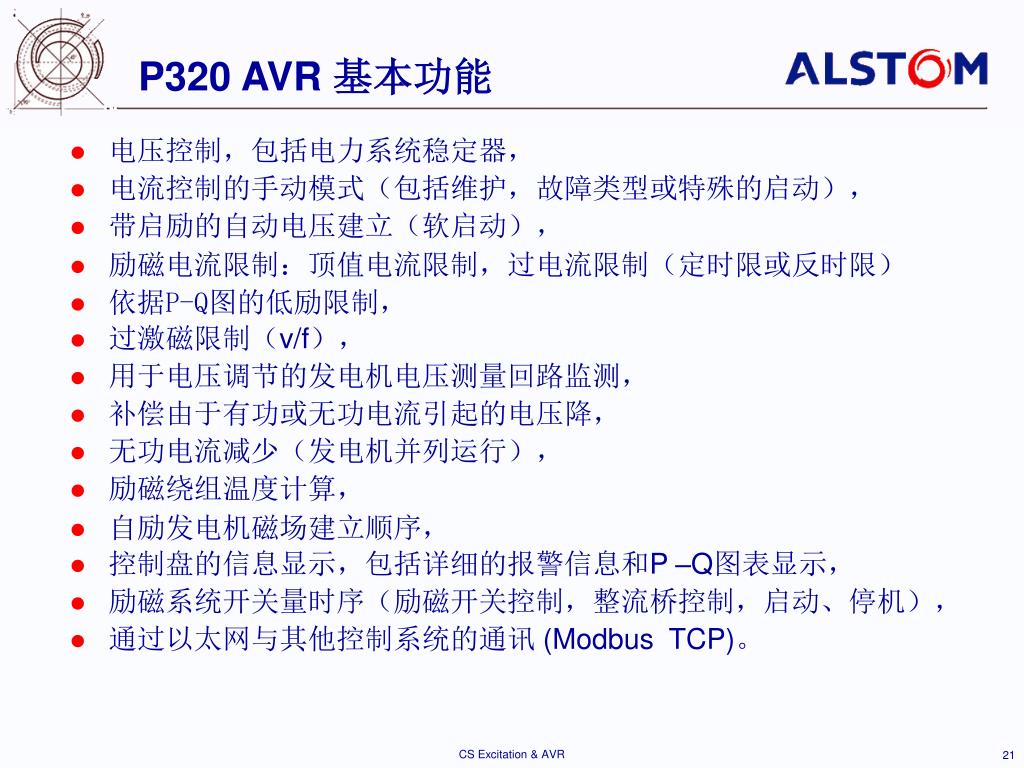

P320 AVR 基本功能 • 电压控制，包括电力系统稳定器， • 电流控制的手动模式（包括维护，故障类型或特殊的启动）， • 带启励的自动电压建立（软启动）， • 励磁电流限制：顶值电流限制，过电流限制（定时限或反时限） • 依据P-Q图的低励限制， • 过激磁限制（v/f）， • 用于电压调节的发电机电压测量回路监测， • 补偿由于有功或无功电流引起的电压降， • 无功电流减少（发电机并列运行）， • 励磁绕组温度计算， • 自励发电机磁场建立顺序， • 控制盘的信息显示，包括详细的报警信息和P –Q图表显示， • 励磁系统开关量时序（励磁开关控制，整流桥控制，启动、停机）， • 通过以太网与其他控制系统的通讯 (Modbus TCP)。 CS Excitation & AVR

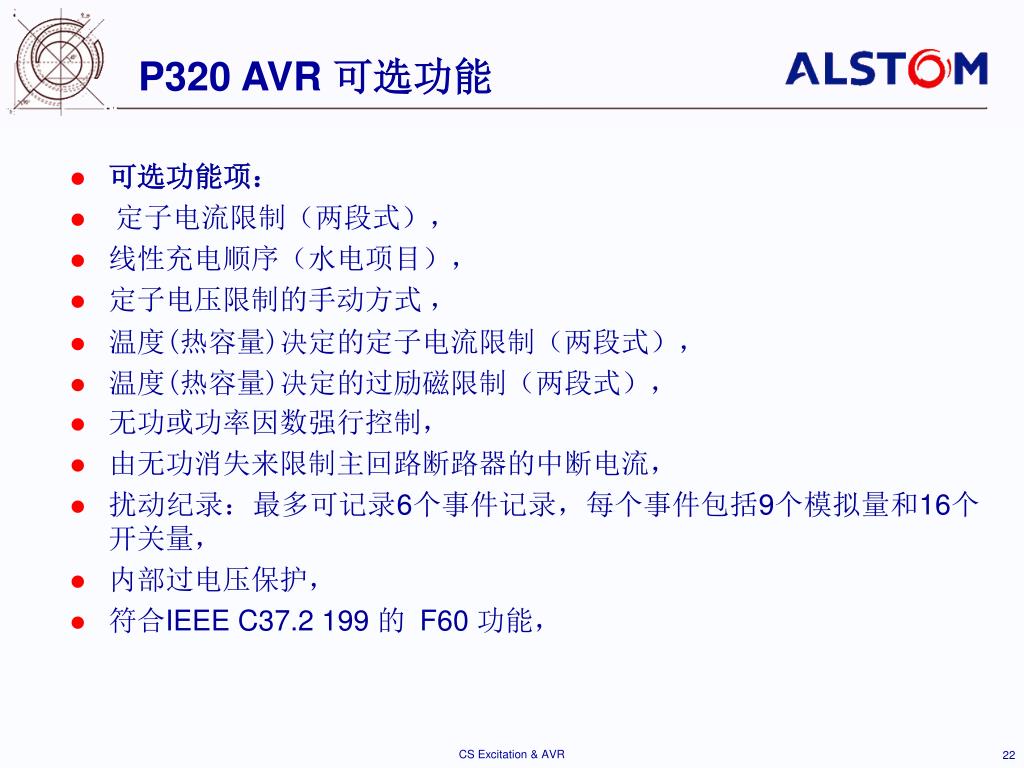

P320 AVR 可选功能 • 可选功能项： • 定子电流限制（两段式）， • 线性充电顺序（水电项目）， • 定子电压限制的手动方式， • 温度(热容量)决定的定子电流限制（两段式）， • 温度(热容量)决定的过励磁限制（两段式）， • 无功或功率因数强行控制， • 由无功消失来限制主回路断路器的中断电流， • 扰动纪录：最多可记录6个事件记录，每个事件包括9个模拟量和16个开关量， • 内部过电压保护， • 符合IEEE C37.2 199 的F60 功能， CS Excitation & AVR
P320 AVR 可选功能 • 用于保护励磁开关操作次数的励磁管理， • 特殊的电机启动时序（静止频率转换器，顺序启动）， • 特殊的关闭时序（由短路或静态频率转换器引起的电气制动）， • 加速时序， • 无刷励磁的转子接地测量指令， • 晶闸管的导通监测， • 并网前的电压匹配时序， • 通过冗余的总线(Worldfip 8000)与P320 系统进行的通讯， • 通过串行SNP 连接或串行 Modbus连接与其他的控制系统通讯。 CS Excitation & AVR
P320 AVR 介绍 配置说明 调节器硬件说明 P320 AVR 调节器的功能实现 调试及维护工具 备件 技术特点 CS Excitation & AVR

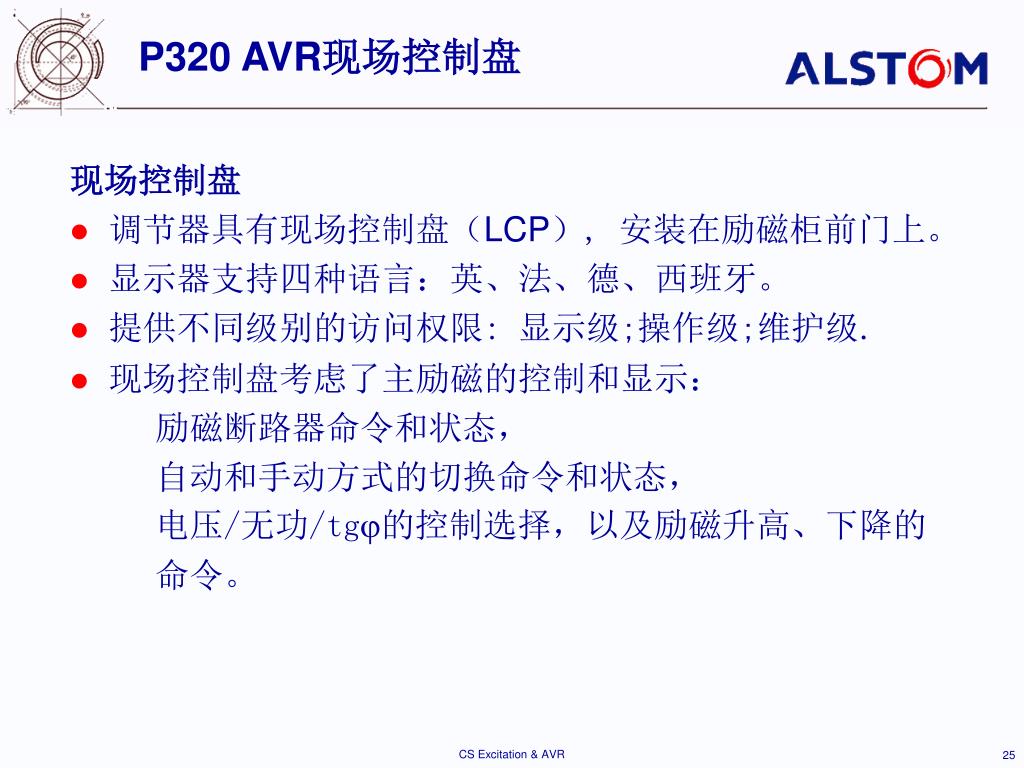

P320 AVR现场控制盘 现场控制盘 • 调节器具有现场控制盘（LCP）, 安装在励磁柜前门上。 • 显示器支持四种语言：英、法、德、西班牙。 • 提供不同级别的访问权限: 显示级;操作级;维护级. • 现场控制盘考虑了主励磁的控制和显示： 励磁断路器命令和状态， 自动和手动方式的切换命令和状态， 电压/无功/tg的控制选择，以及励磁升高、下降的 命令。 CS Excitation & AVR
P320 AVR现场控制盘测量显示功能 主要的测量值和调节量显示 CS Excitation & AVR

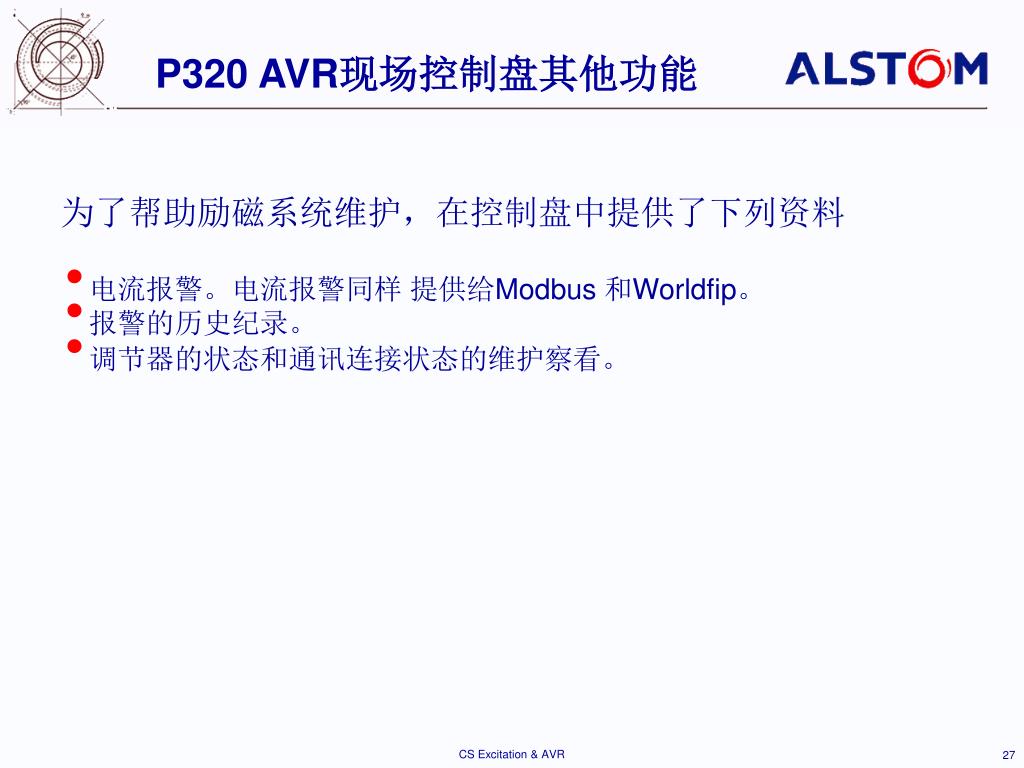

P320 AVR现场控制盘其他功能 • 为了帮助励磁系统维护，在控制盘中提供了下列资料 • 电流报警。电流报警同样提供给Modbus 和Worldfip。 • 报警的历史纪录。 • 调节器的状态和通讯连接状态的维护察看。 CS Excitation & AVR

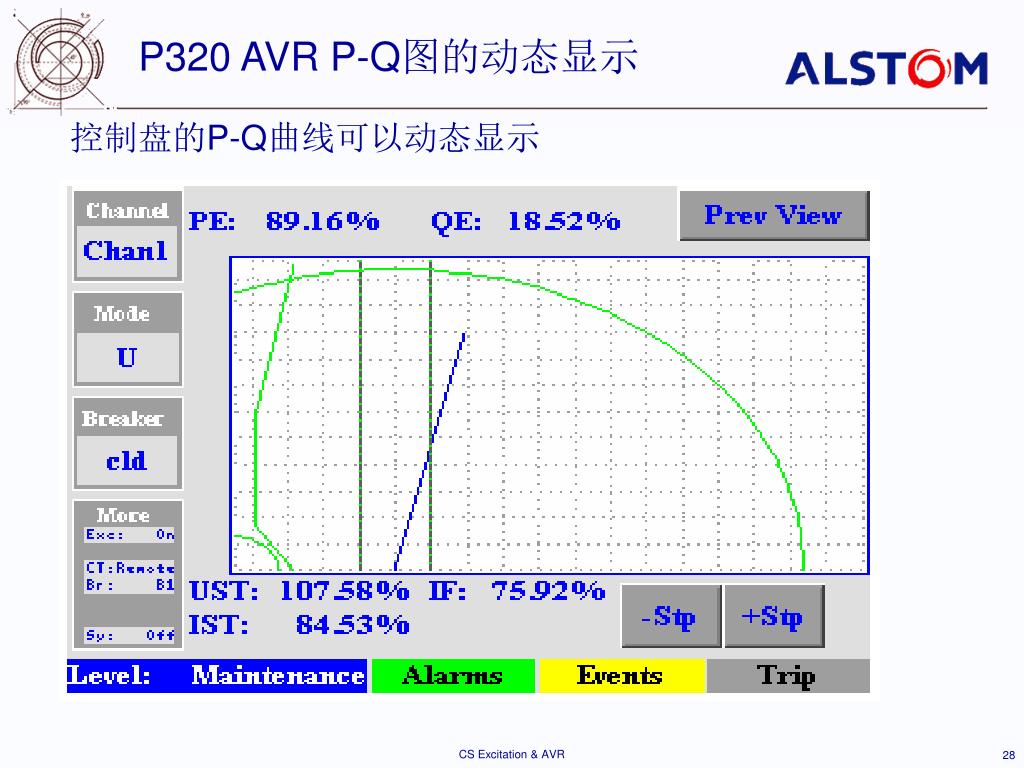

P320 AVR P-Q图的动态显示 控制盘的P-Q曲线可以动态显示 CS Excitation & AVR

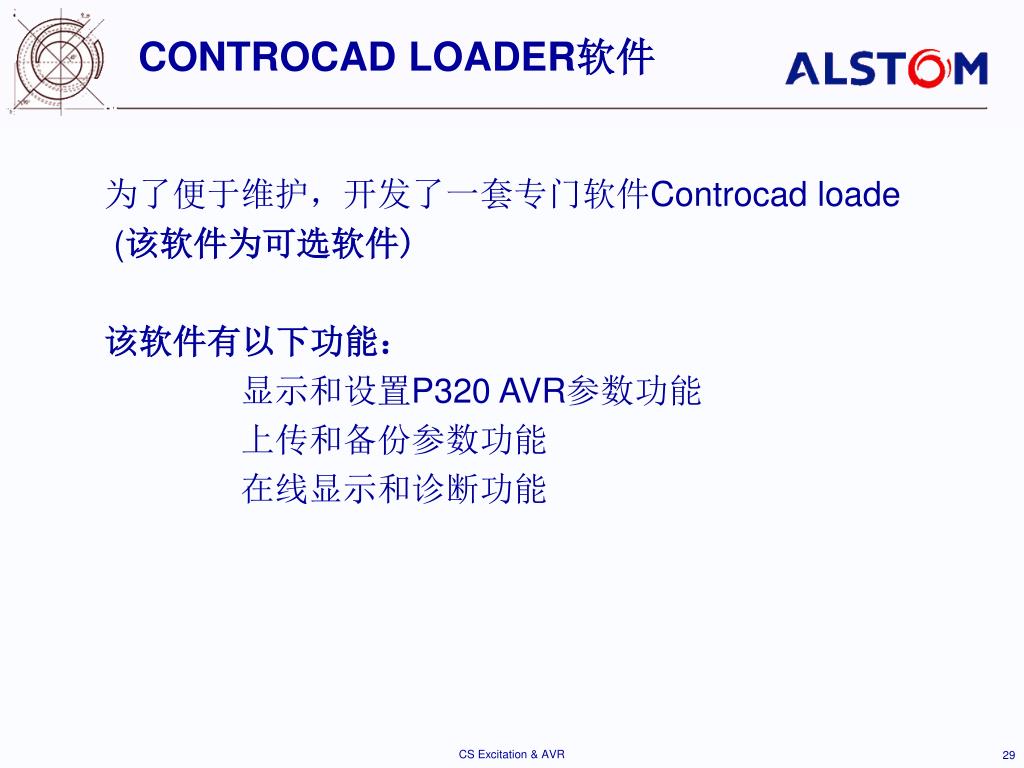

CONTROCAD LOADER软件 为了便于维护，开发了一套专门软件Controcad loade (该软件为可选软件) 该软件有以下功能： 显示和设置P320 AVR参数功能 上传和备份参数功能 在线显示和诊断功能 CS Excitation & AVR

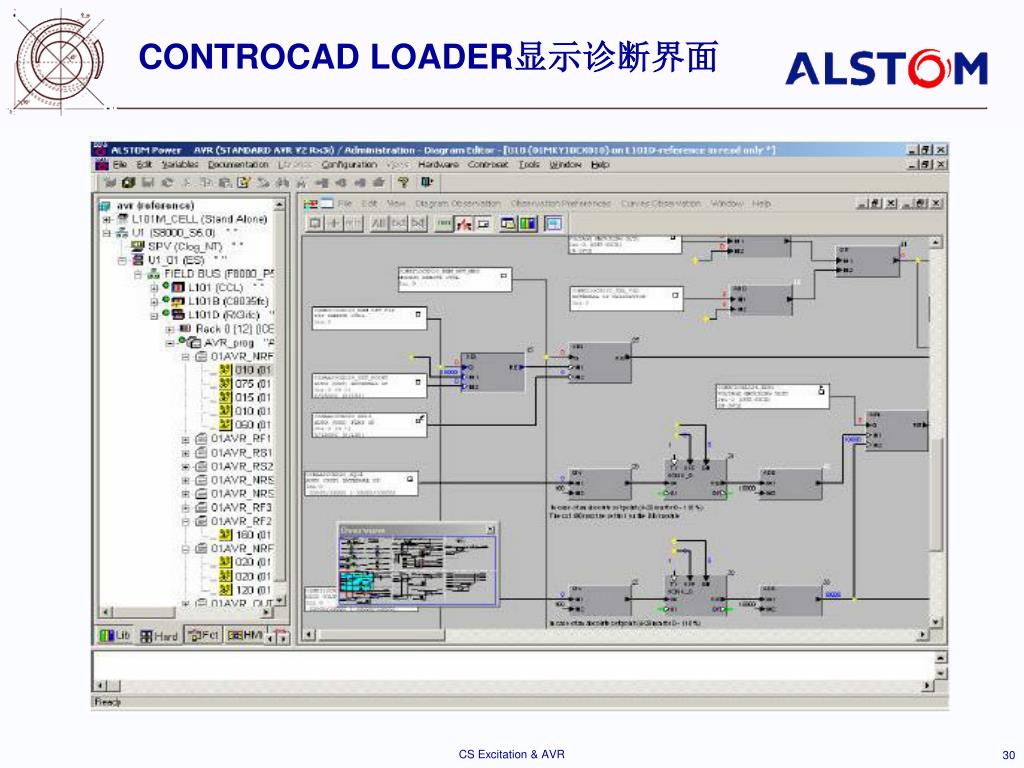

CONTROCAD LOADER显示诊断界面 CS Excitation & AVR

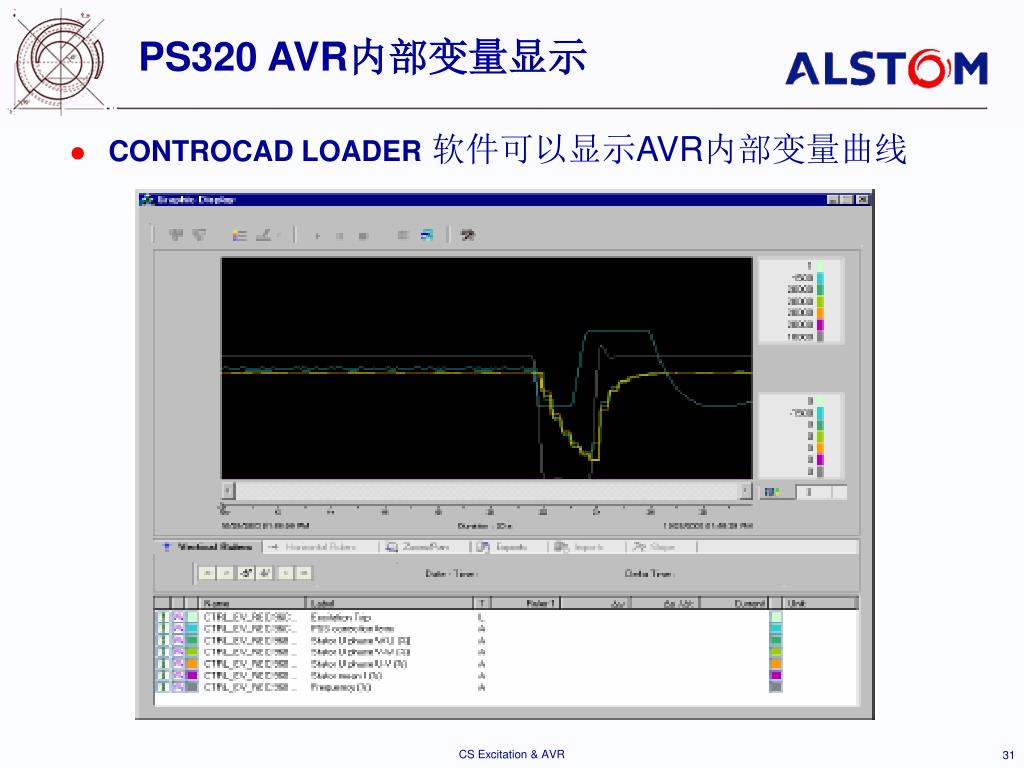

PS320 AVR内部变量显示 • CONTROCAD LOADER软件可以显示AVR内部变量曲线 CS Excitation & AVR

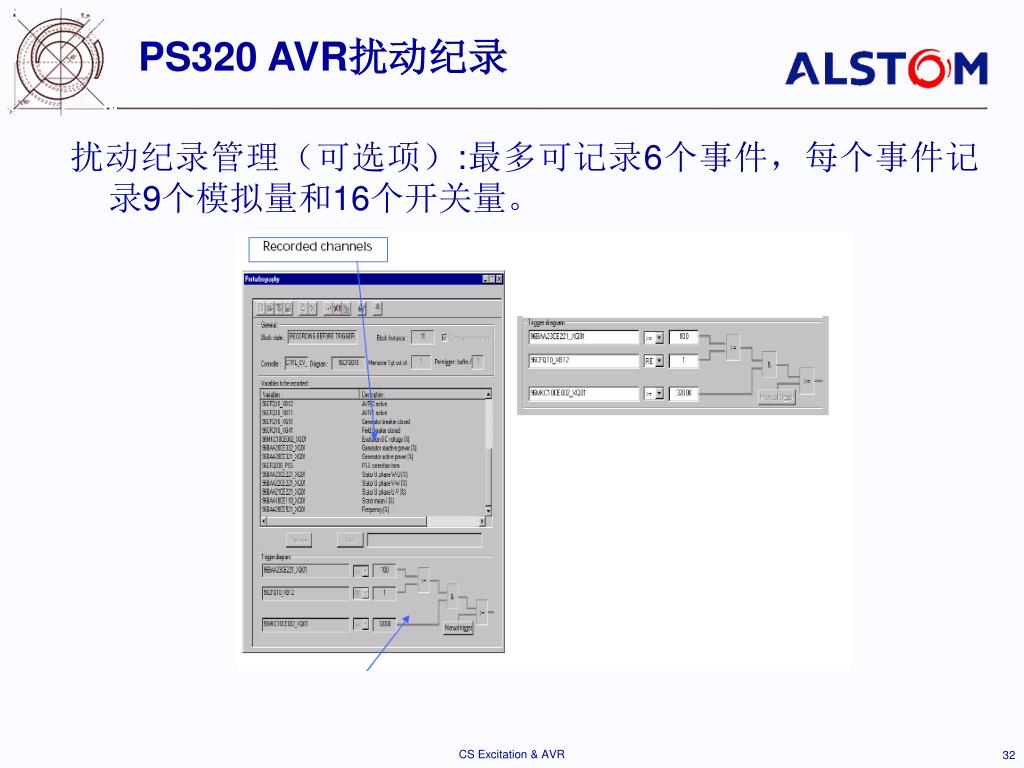

PS320 AVR扰动纪录 扰动纪录管理（可选项）:最多可记录6个事件，每个事件记录9个模拟量和16个开关量。 CS Excitation & AVR

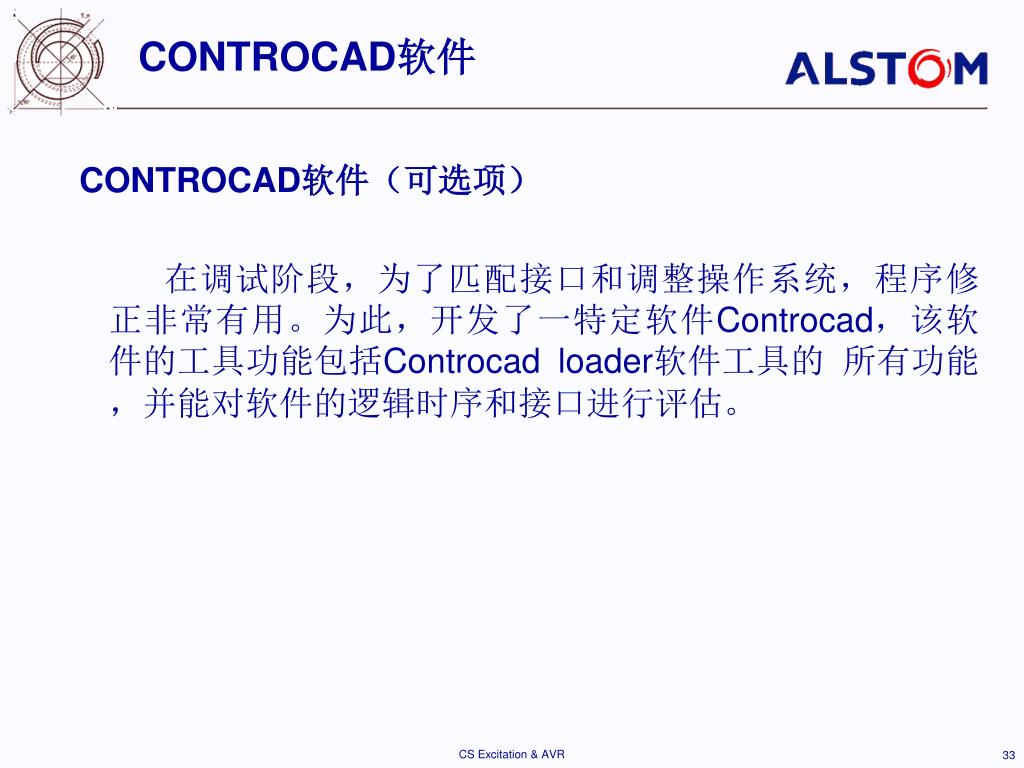

CONTROCAD软件 CONTROCAD软件（可选项） 在调试阶段，为了匹配接口和调整操作系统，程序修正非常有用。为此，开发了一特定软件Controcad，该软件的工具功能包括Controcad loader软件工具的所有功能，并能对软件的逻辑时序和接口进行评估。 CS Excitation & AVR

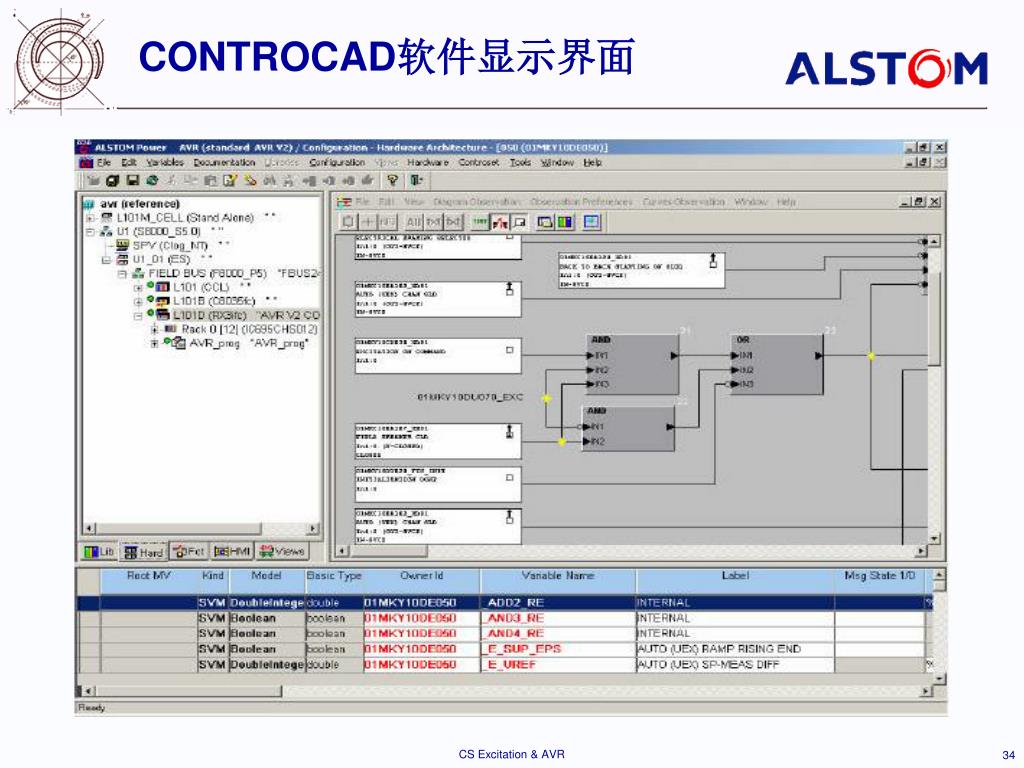

CONTROCAD软件显示界面 CS Excitation & AVR

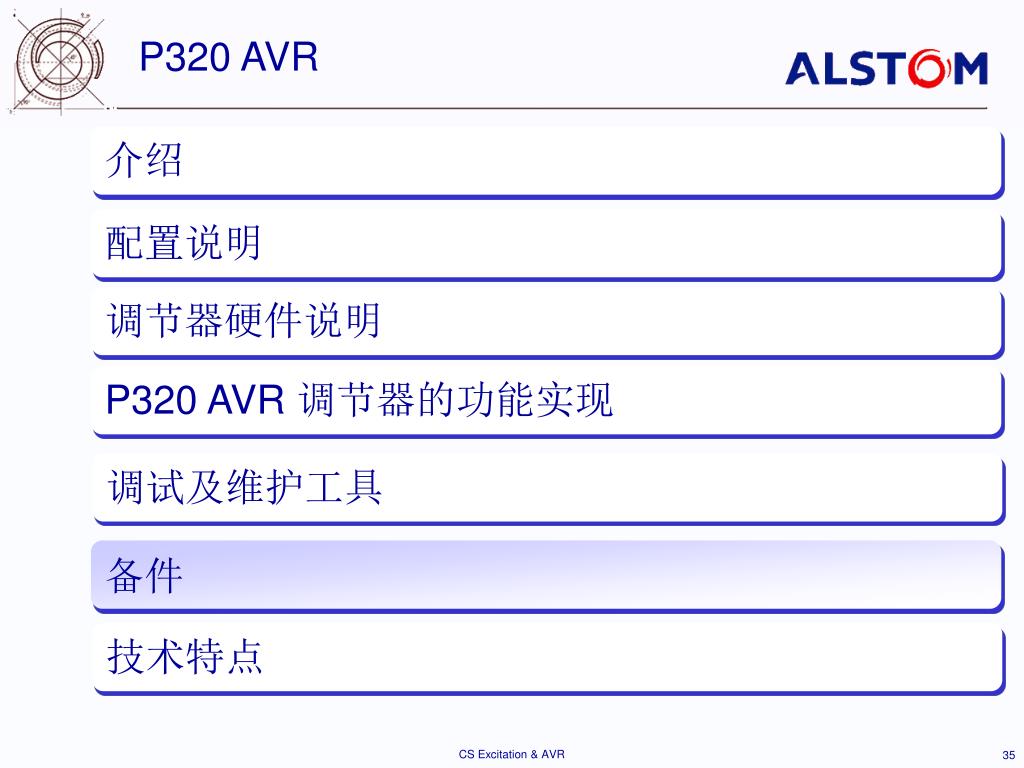

P320 AVR 介绍 配置说明 调节器硬件说明 P320 AVR 调节器的功能实现 调试及维护工具 备件 技术特点 CS Excitation & AVR

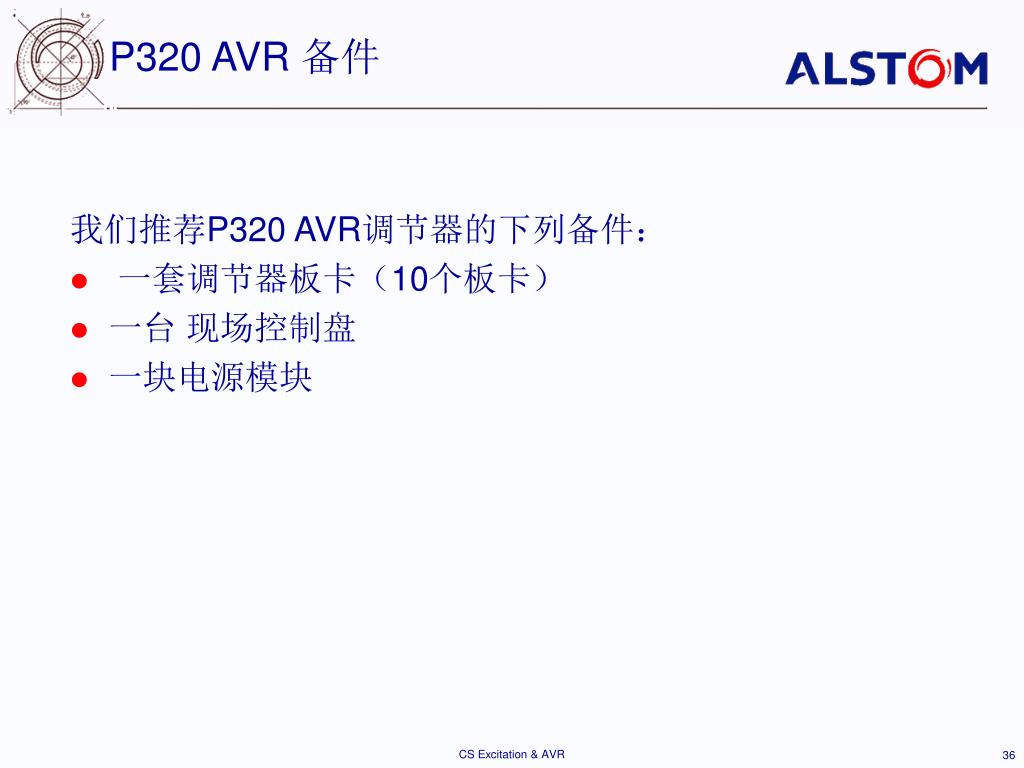

P320 AVR 备件 我们推荐P320 AVR调节器的下列备件： • 一套调节器板卡（10个板卡） • 一台 现场控制盘 • 一块电源模块 CS Excitation & AVR

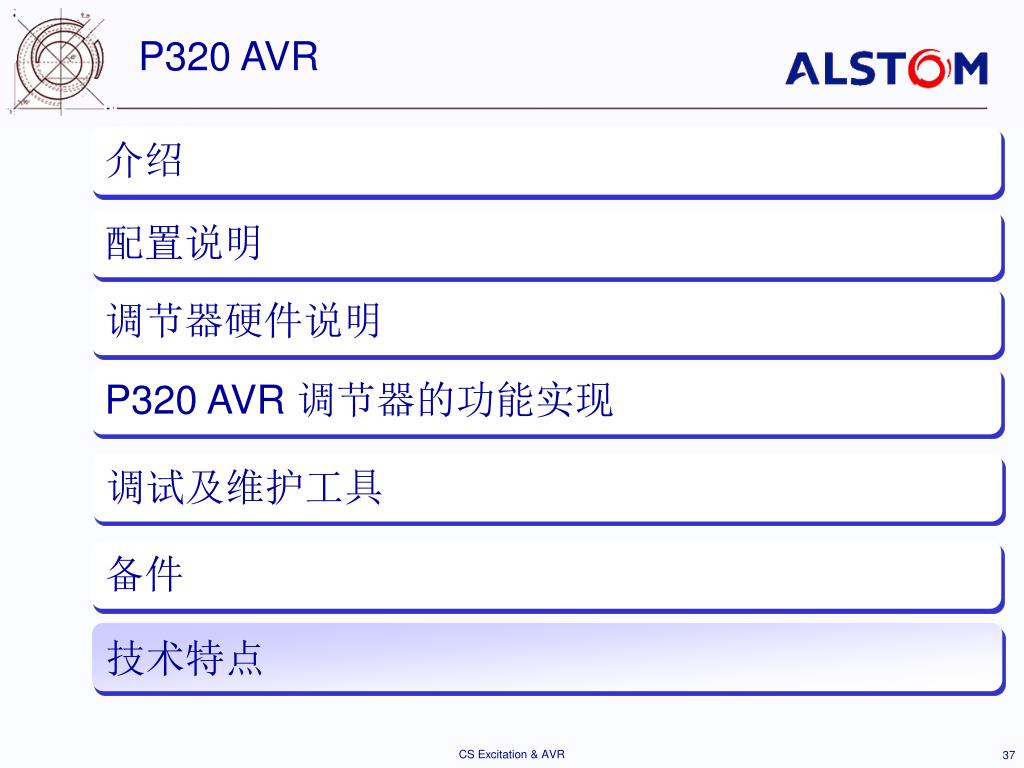

P320 AVR 介绍 配置说明 调节器硬件说明 P320 AVR 调节器的功能实现 调试及维护工具 备件 技术特点 CS Excitation & AVR

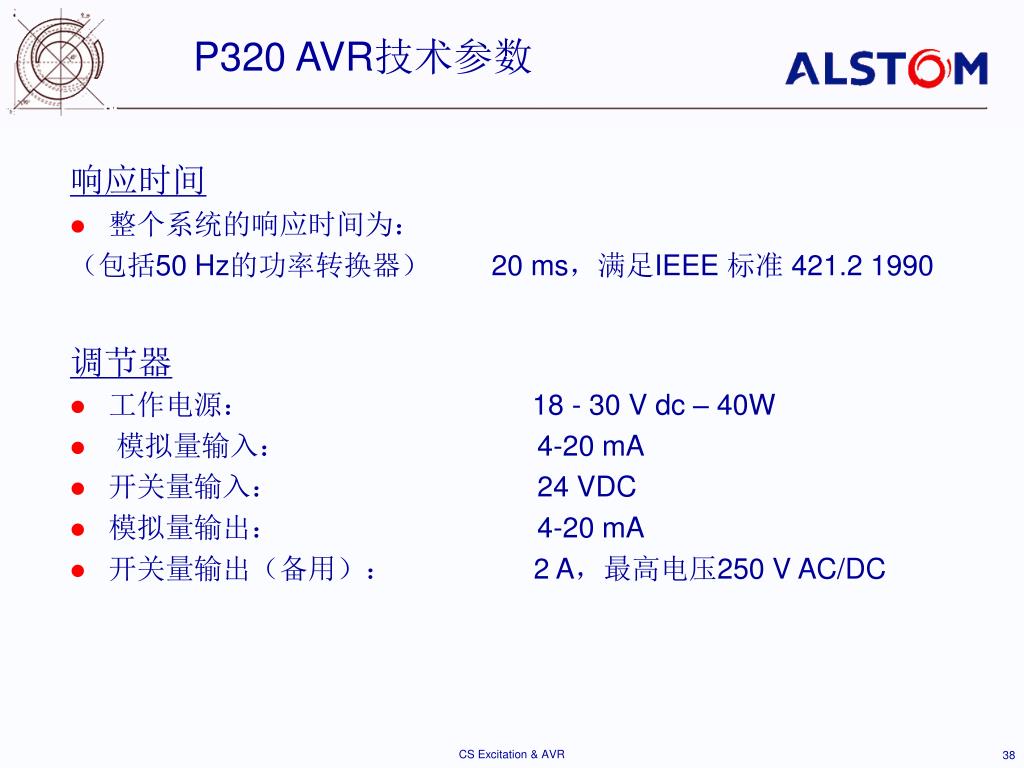

P320 AVR技术参数 响应时间 • 整个系统的响应时间为： （包括50 Hz的功率转换器） 20 ms，满足IEEE 标准 421.2 1990 调节器 • 工作电源： 18 - 30 V dc – 40W • 模拟量输入： 4-20 mA • 开关量输入： 24 VDC • 模拟量输出： 4-20 mA • 开关量输出（备用）： 2 A，最高电压250 V AC/DC CS Excitation & AVR

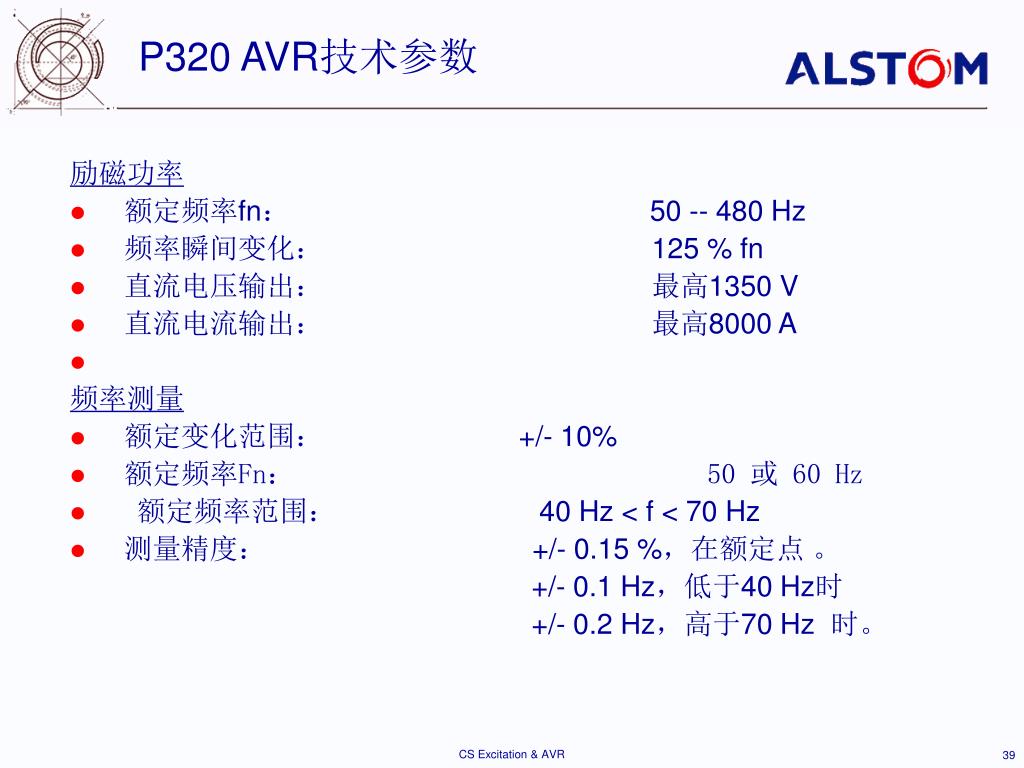

P320 AVR技术参数 励磁功率 • 额定频率fn： 50 -- 480 Hz • 频率瞬间变化： 125 % fn • 直流电压输出：最高1350 V • 直流电流输出：最高8000 A 频率测量 • 额定变化范围： +/- 10% • 额定频率Fn： 50 或 60 Hz • 额定频率范围： 40 Hz < f < 70 Hz • 测量精度： +/- 0.15 %，在额定点。 +/- 0.1 Hz，低于40 Hz时 +/- 0.2 Hz，高于70 Hz 时。 CS Excitation & AVR

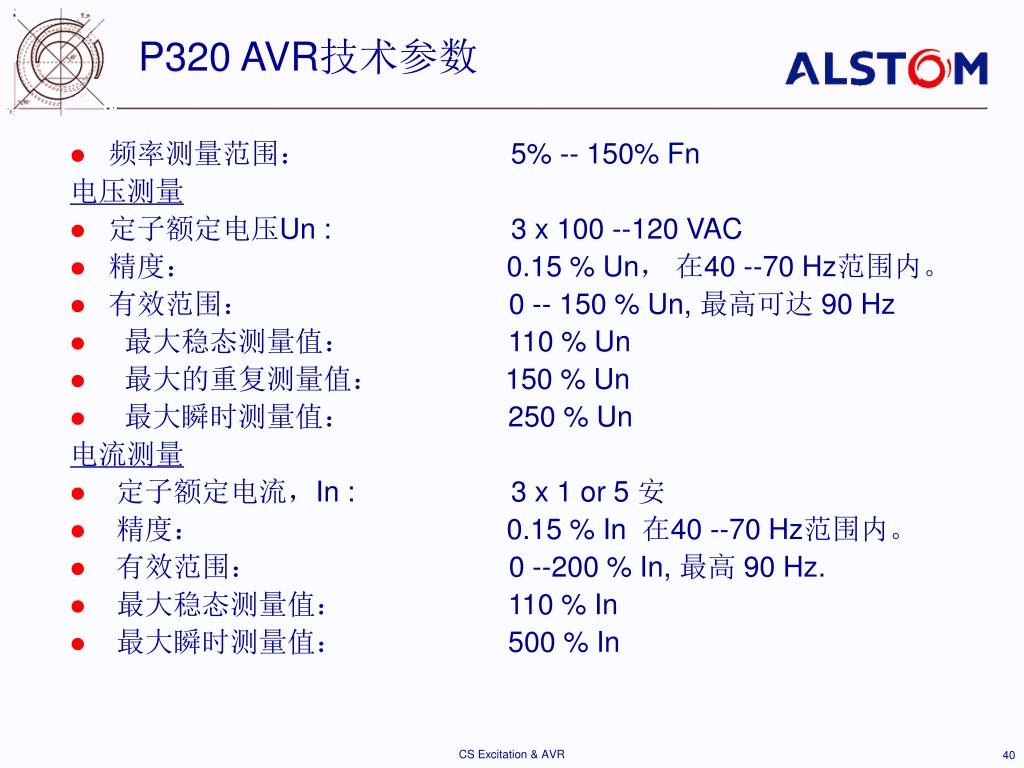

P320 AVR技术参数 • 频率测量范围： 5% -- 150% Fn 电压测量 • 定子额定电压Un : 3 x 100 --120 VAC • 精度： 0.15 % Un，在40 --70 Hz范围内。 • 有效范围： 0 -- 150 % Un, 最高可达 90 Hz • 最大稳态测量值： 110 % Un • 最大的重复测量值： 150 % Un • 最大瞬时测量值： 250 % Un 电流测量 • 定子额定电流，In : 3 x 1 or 5 安 • 精度： 0.15 % In 在40 --70 Hz范围内。 • 有效范围： 0 --200 % In, 最高 90 Hz. • 最大稳态测量值： 110 % In • 最大瞬时测量值： 500 % In CS Excitation & AVR

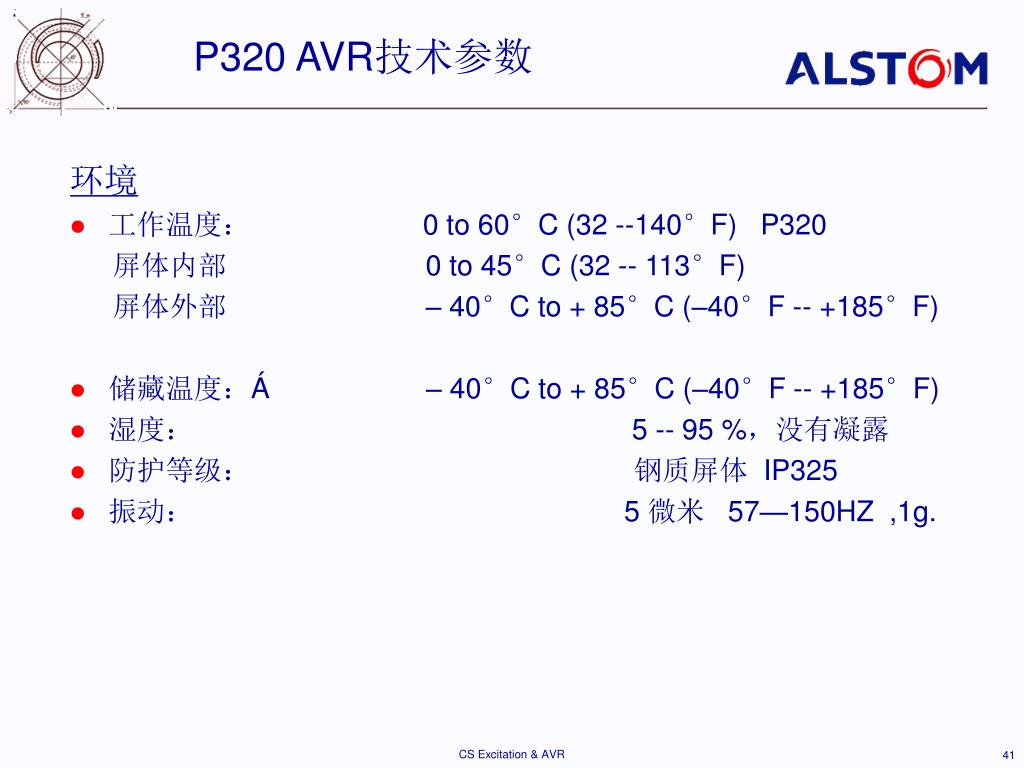

P320 AVR技术参数 环境 • 工作温度： 0 to 60°C (32 --140°F) P320 屏体内部 0 to 45°C (32 -- 113°F) 屏体外部 – 40°C to + 85°C (–40°F -- +185°F) • 储藏温度：Á – 40°C to + 85°C (–40°F -- +185°F) • 湿度： 5 -- 95 %，没有凝露 • 防护等级：钢质屏体IP325 • 振动： 5 微米 57—150HZ ,1g. CS Excitation & AVR
