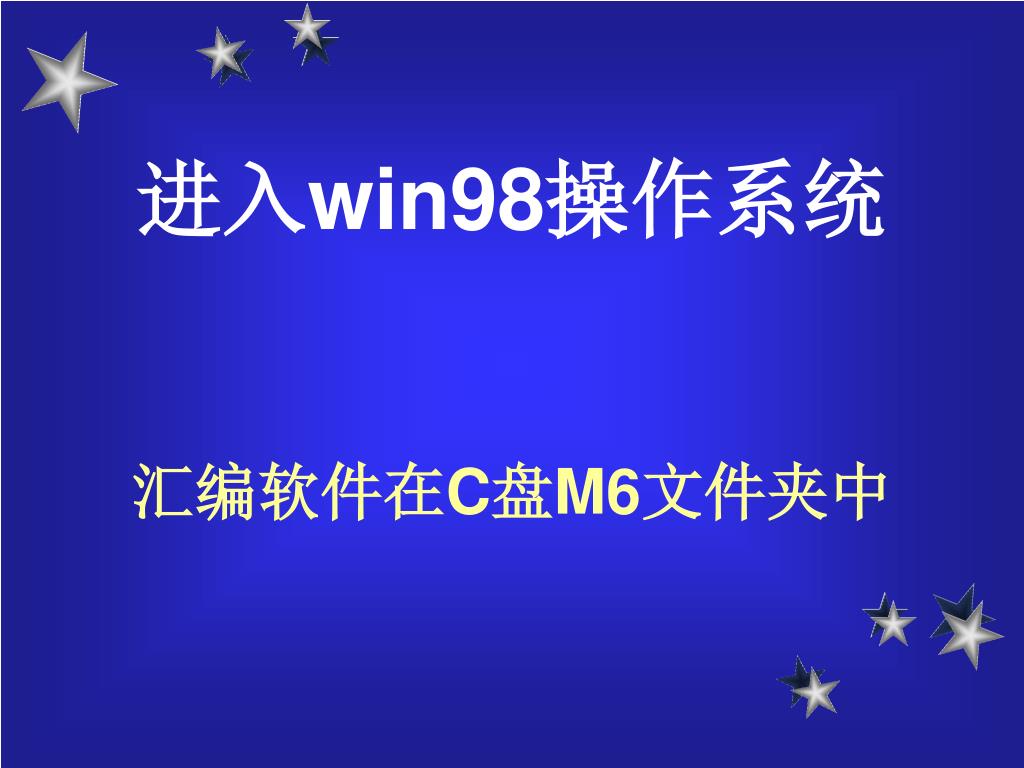

  1. 进入win98操作系统汇编软件在C盘M6文件夹中

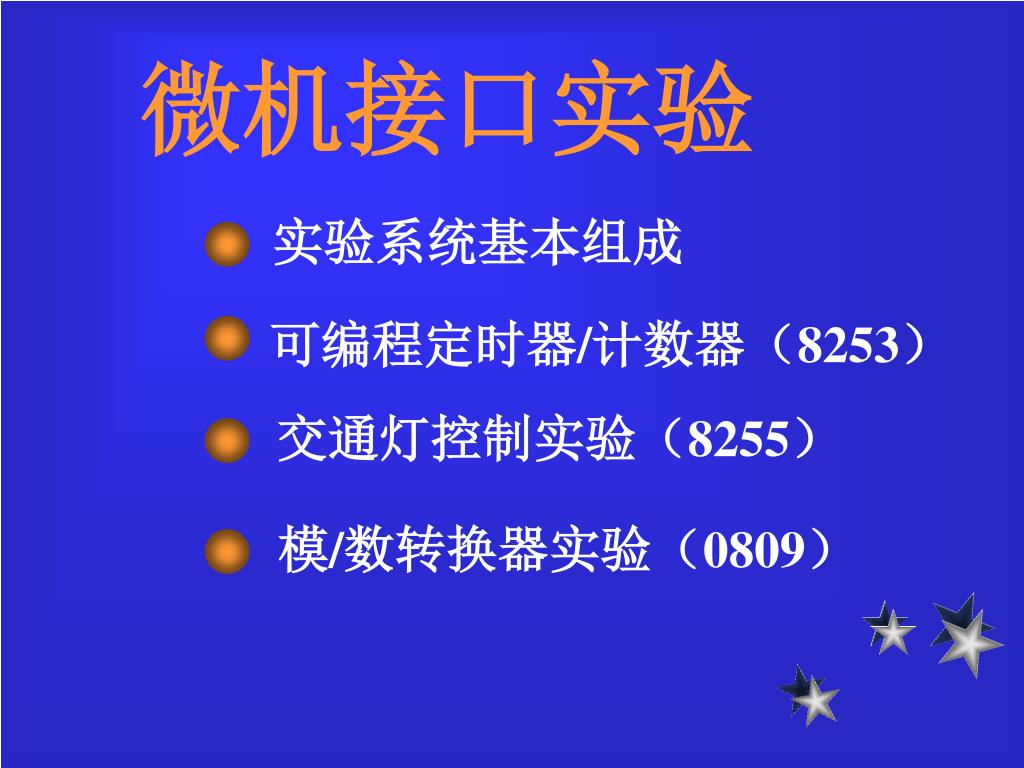

  2. 微机接口实验 实验系统基本组成 可编程定时器/计数器（8253） 交通灯控制实验（8255） 模/数转换器实验（0809）

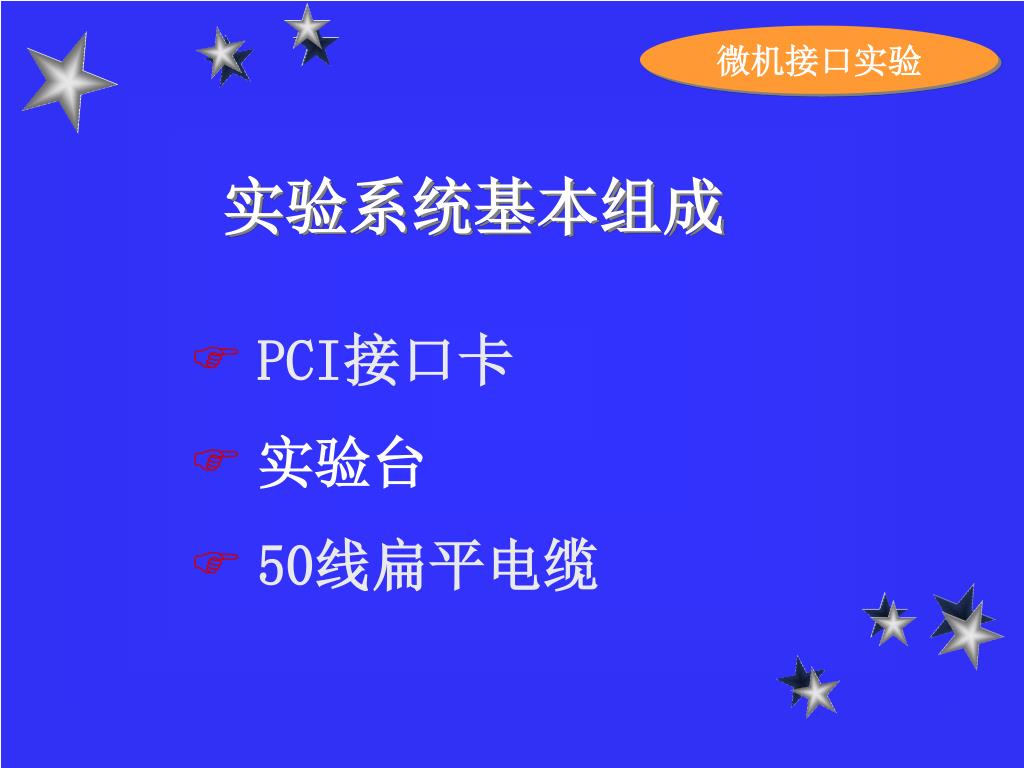

  3. 微机接口实验 实验系统基本组成 • PCI接口卡 • 实验台 • 50线扁平电缆

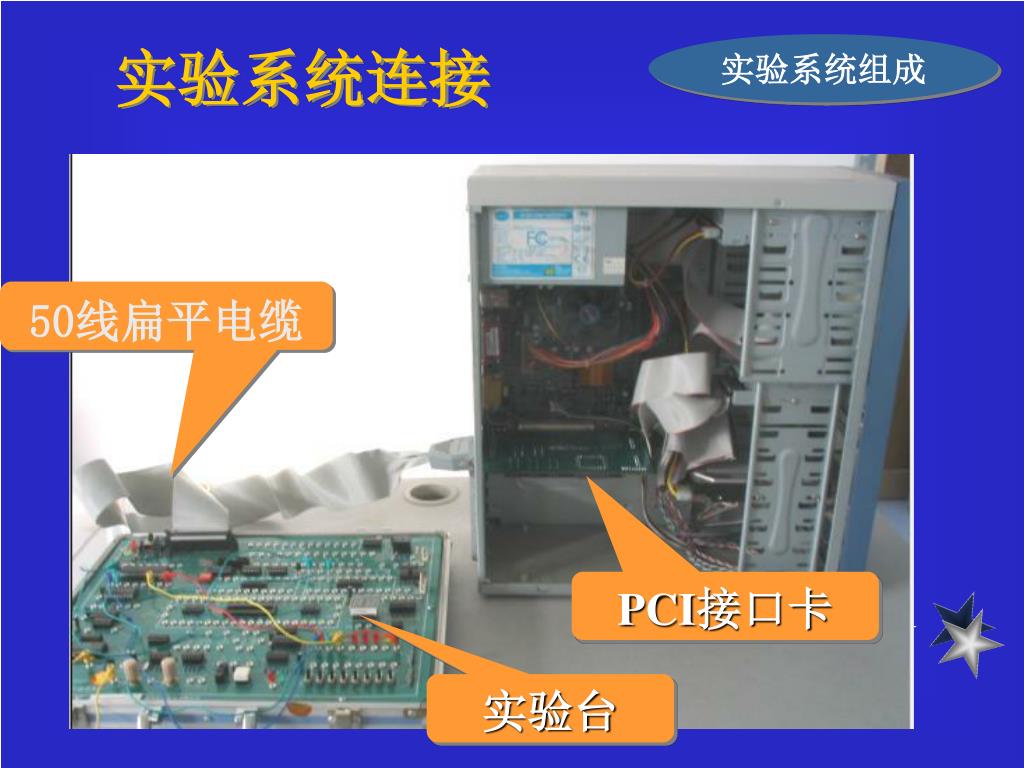

  4. 实验系统连接 实验系统组成 50线扁平电缆 PCI接口卡 实验台

  5. PCI接口卡 实验系统基本组成 驱动 50芯ISA总线 CPLD PLX9054 PLX9052: PCI 接口芯片 CPLD: 大规模可编程逻辑器件

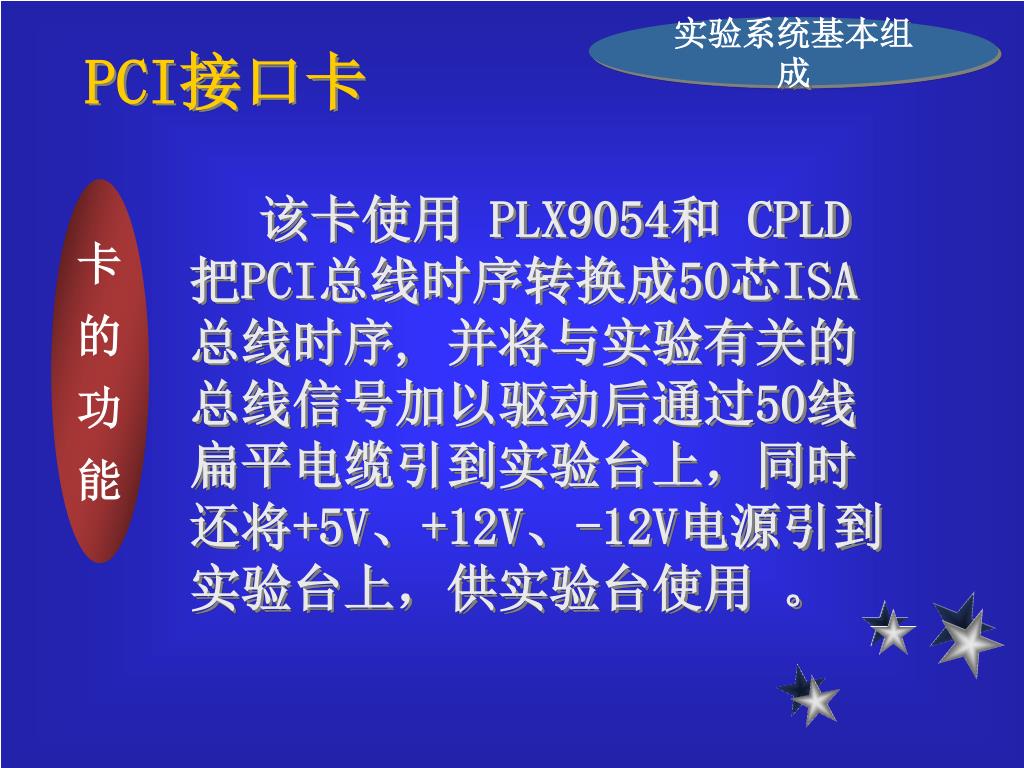

  6. 实验系统基本组成 PCI接口卡 卡的功能 该卡使用 PLX9054和 CPLD把PCI总线时序转换成50芯ISA总线时序, 并将与实验有关的总线信号加以驱动后通过50线扁平电缆引到实验台上，同时还将+5V、+12V、-12V电源引到实验台上，供实验台使用 。

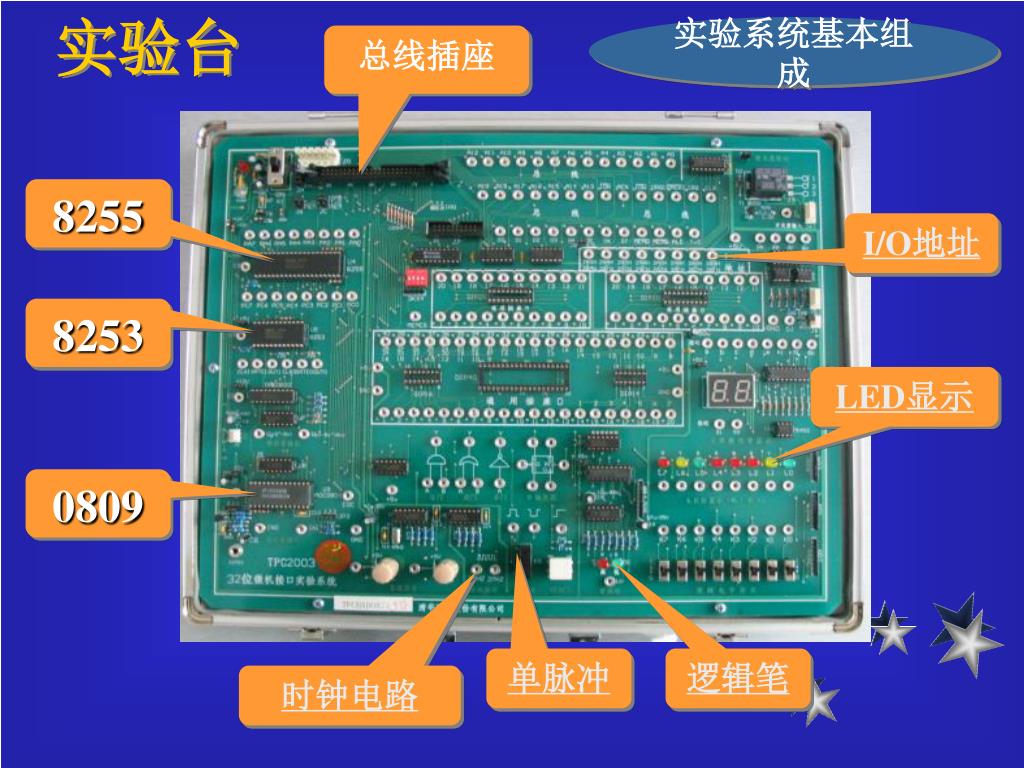

  7. 实验台 实验系统基本组成 总线插座 8255 I/O地址 8253 LED显示 0809 单脉冲 逻辑笔 时钟电路

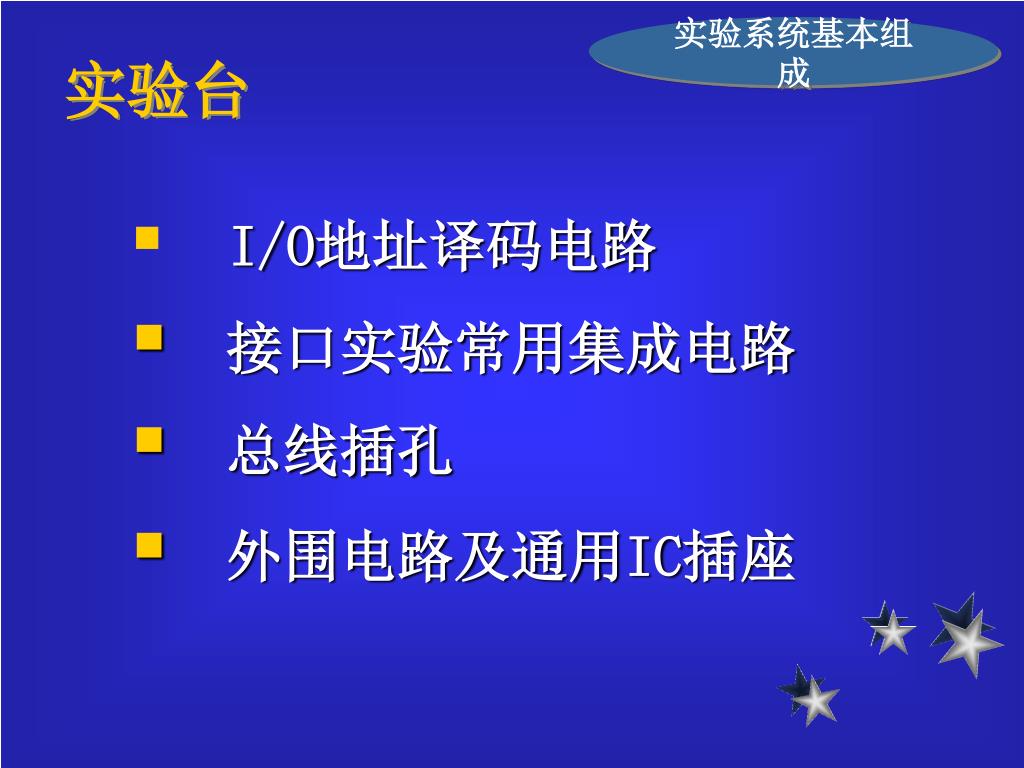

  8. 实验系统基本组成 实验台 • I/O地址译码电路 • 接口实验常用集成电路 • 总线插孔 • 外围电路及通用IC插座

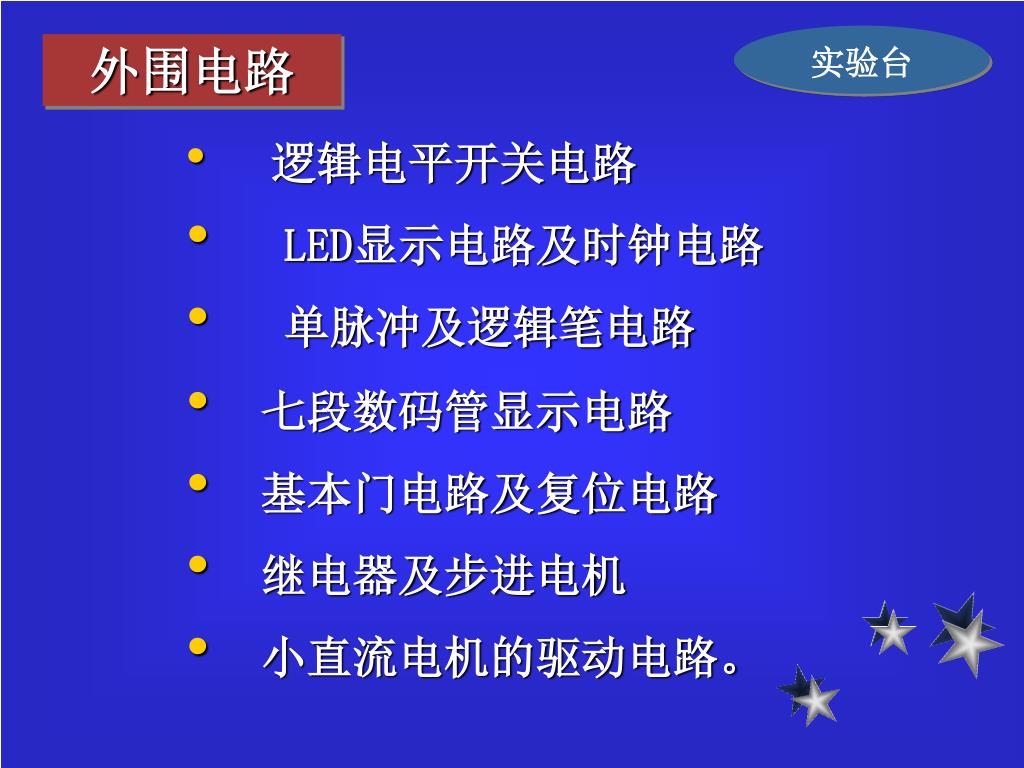

  9. 实验台 外围电路 • 逻辑电平开关电路 • LED显示电路及时钟电路 • 单脉冲及逻辑笔电路 • 七段数码管显示电路 • 基本门电路及复位电路 • 继电器及步进电机 • 小直流电机的驱动电路。

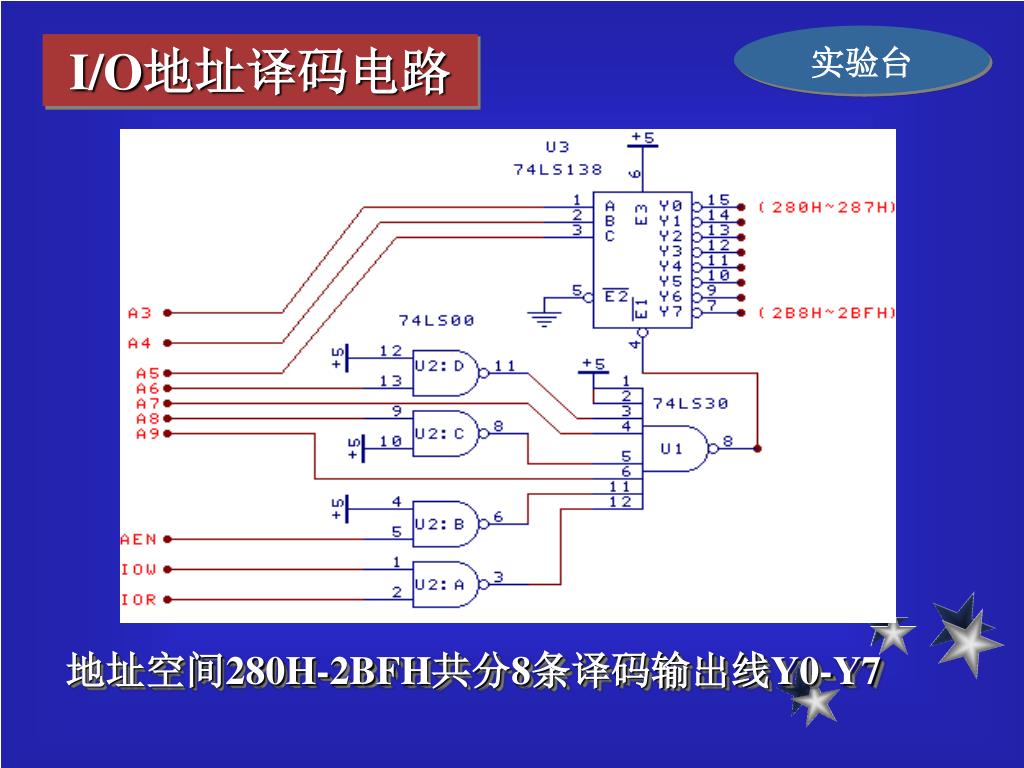

  10. 实验台 I/O地址译码电路 地址空间280H-2BFH共分8条译码输出线Y0-Y7

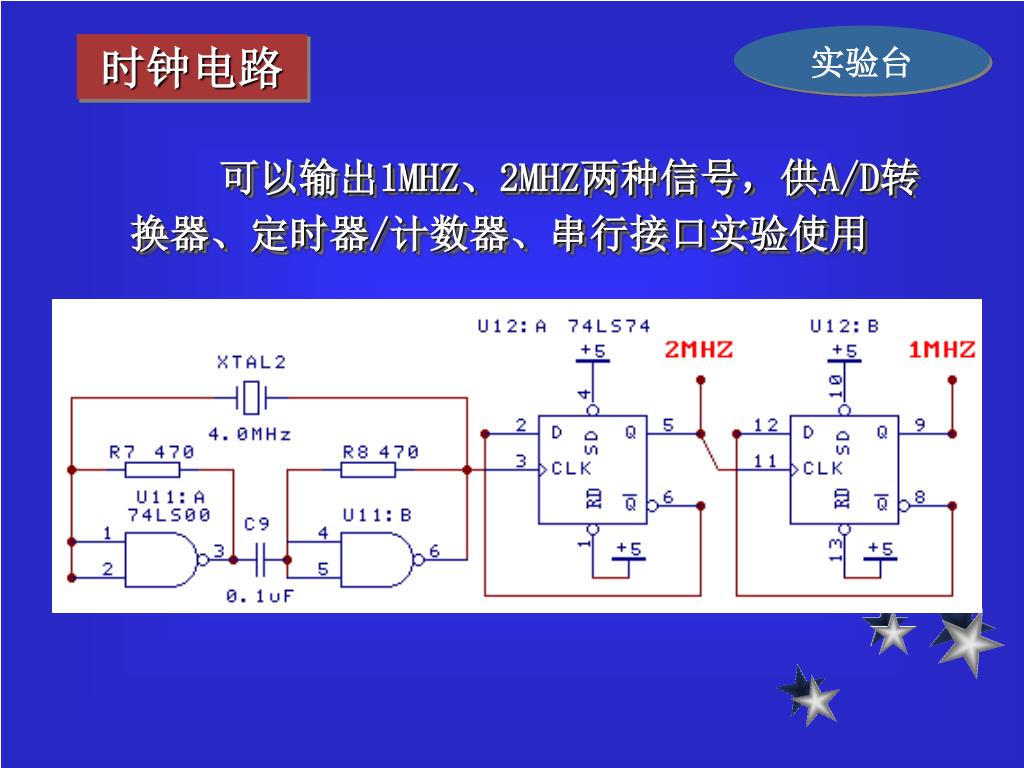

  11. 实验台 时钟电路 可以输出1MHZ、2MHZ两种信号，供A/D转换器、定时器/计数器、串行接口实验使用

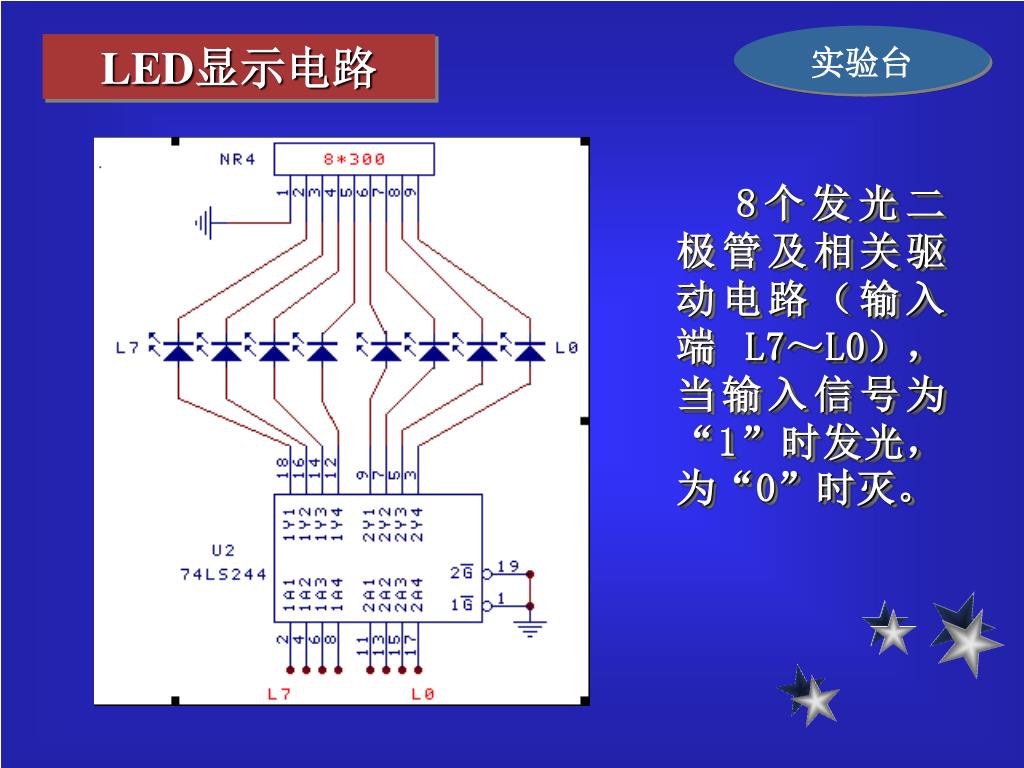

  12. 实验台 LED显示电路 8个发光二极管及相关驱动电路（输入端L7～L0），当输入信号为“1”时发光，为“0”时灭。

  13. 实验台 单脉冲及逻辑笔电路 单脉冲：采用RS触发器每按一次开关即可分别输出一个正负脉冲逻辑笔：当输入端 Ui 接高电平时红灯亮； 接低电平时绿灯亮。
