  1. 建構生物環境無線感測伺服器系統 國立台灣大學生物產業機電工程學系 指導教授：方煒 博士 報告人 ：蕭仲興 2006 06.14

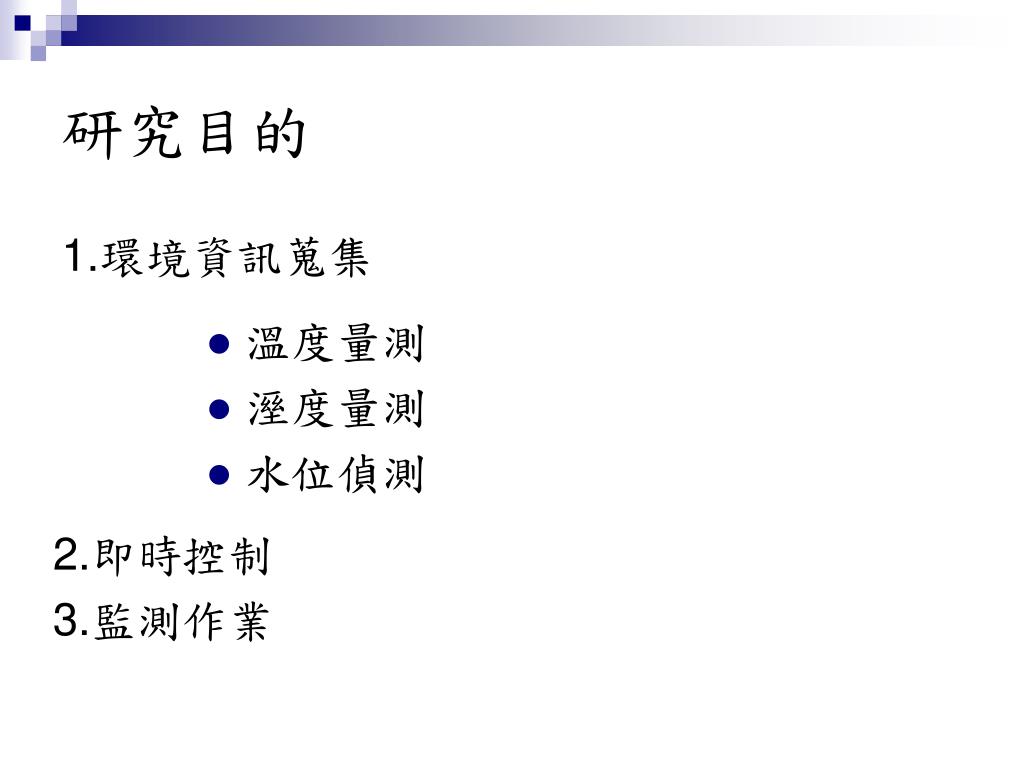

  2. 研究目的 1.環境資訊蒐集 • 溫度量測 • 溼度量測 • 水位偵測 2.即時控制 3.監測作業

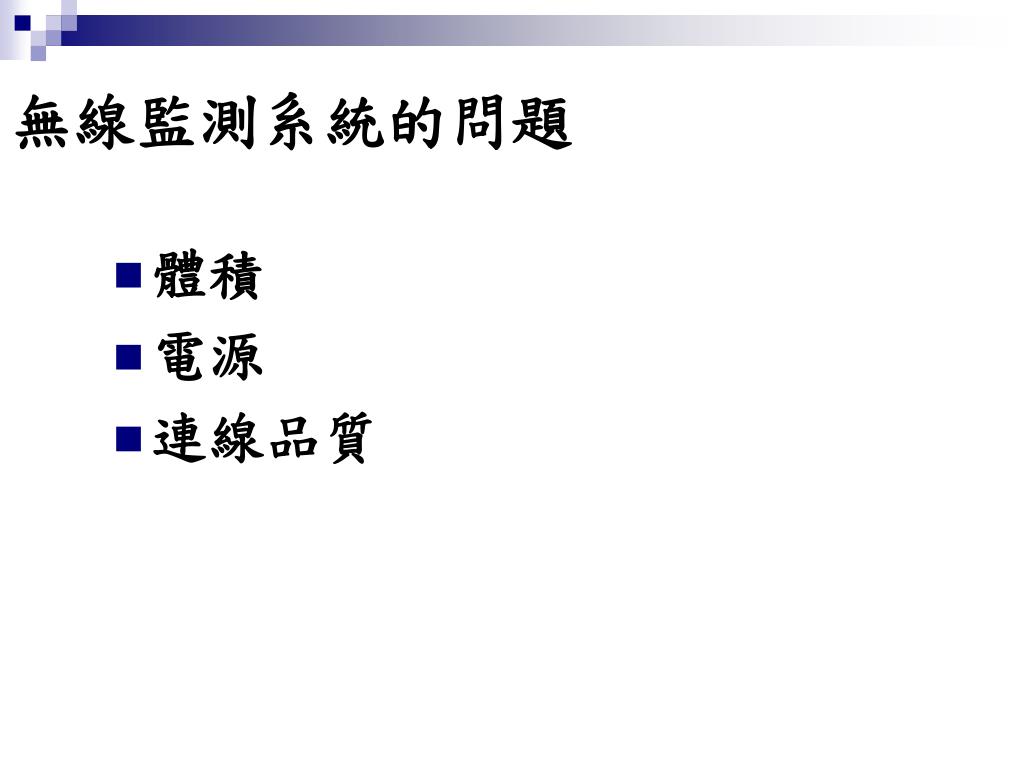

  3. 無線監測系統的問題 體積 電源 連線品質

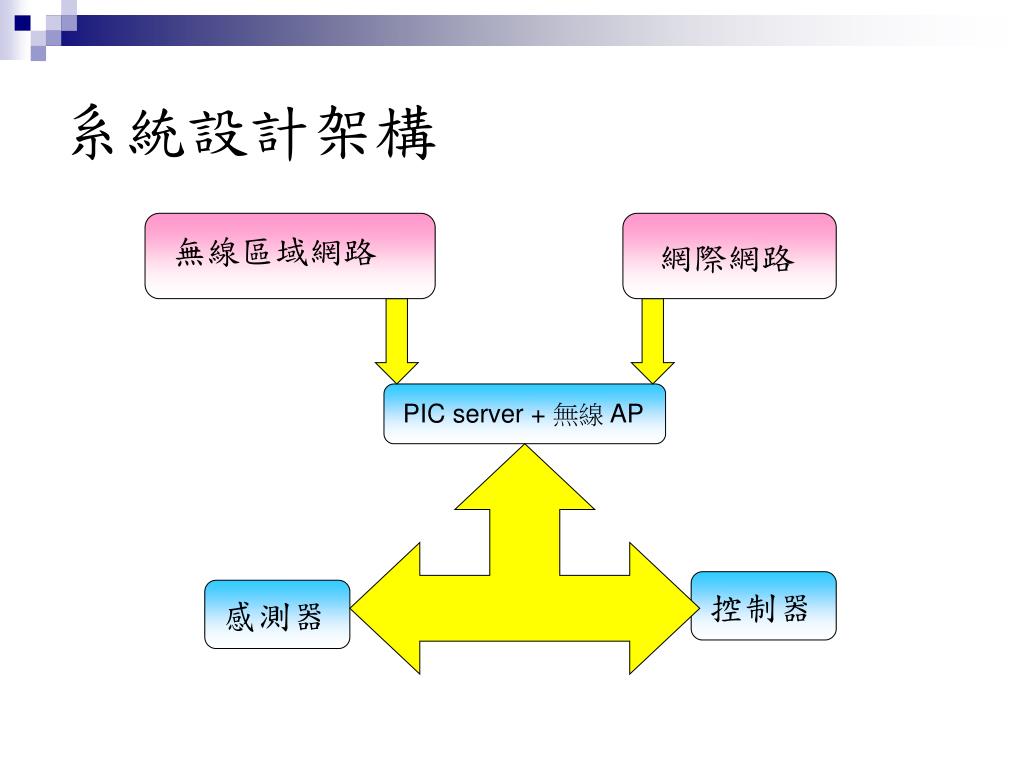

  4. 網際網路 PIC server + 無線 AP 感測器 控制器 無線區域網路 系統設計架構

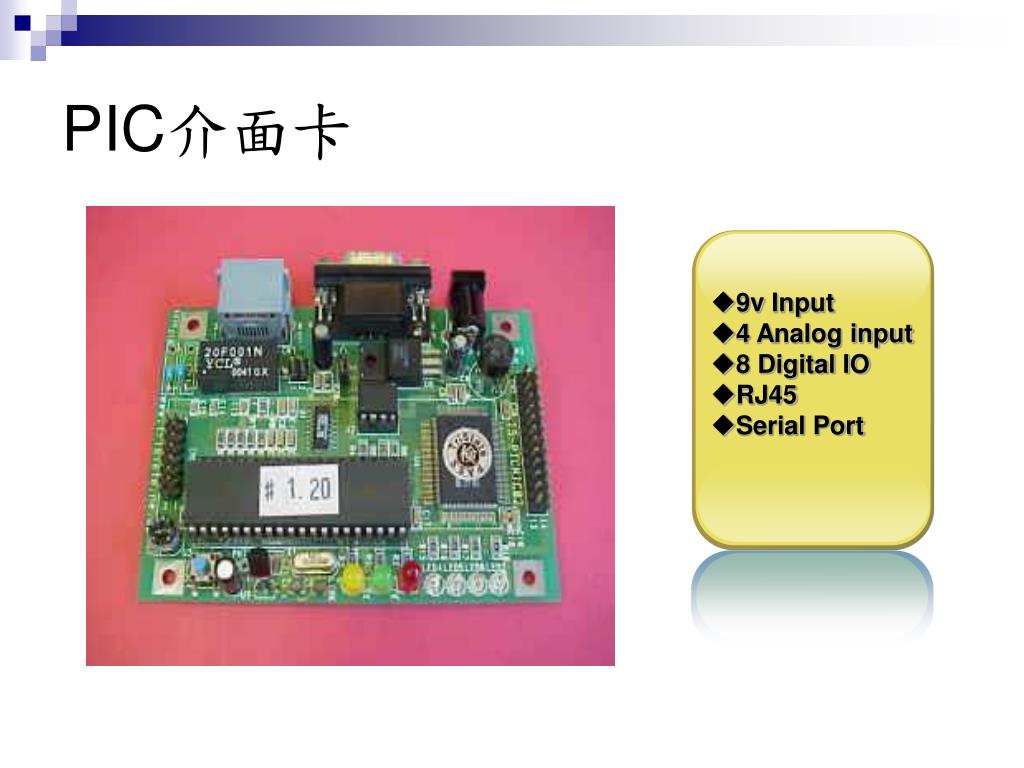

  5. 9v Input • 4 Analog input • 8 Digital IO • RJ45 • Serial Port PIC介面卡

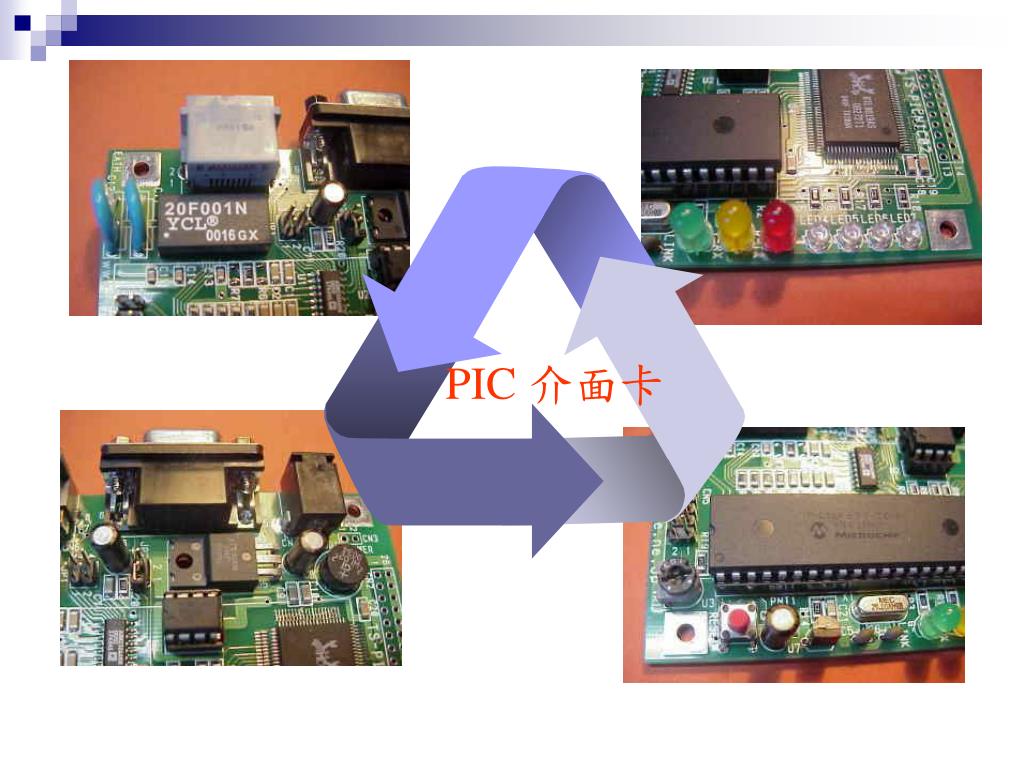

  6. PIC 介面卡

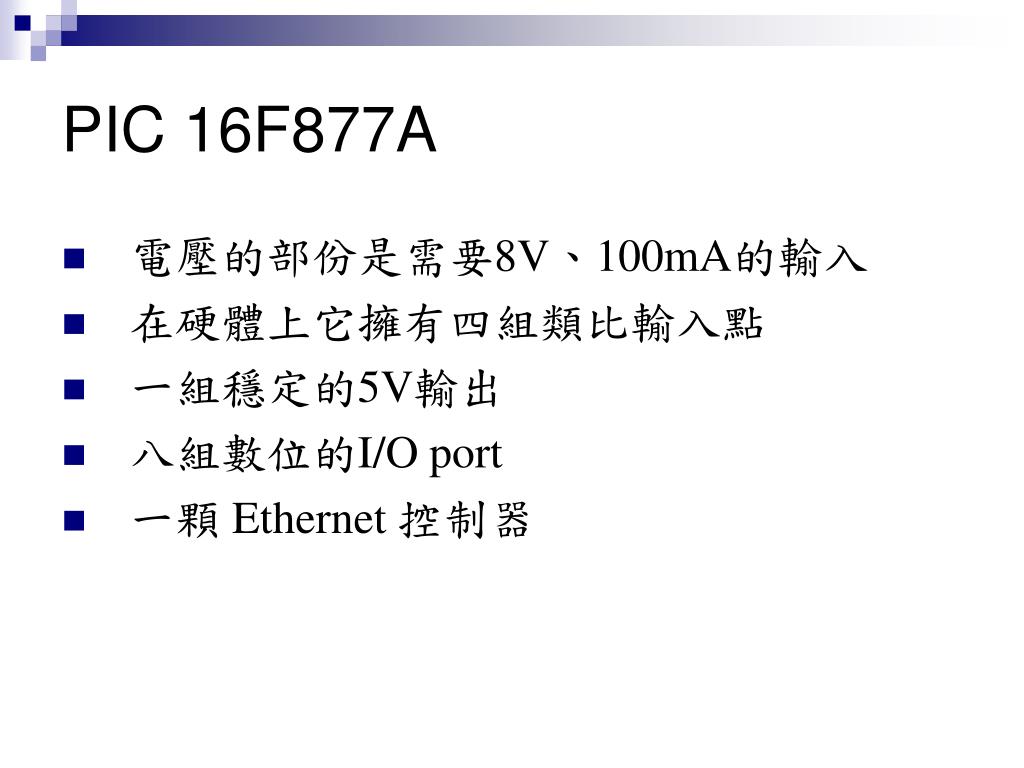

  7. PIC 16F877A • 電壓的部份是需要8V、100mA的輸入 • 在硬體上它擁有四組類比輸入點 • 一組穩定的5V輸出 • 八組數位的I/O port • 一顆 Ethernet 控制器

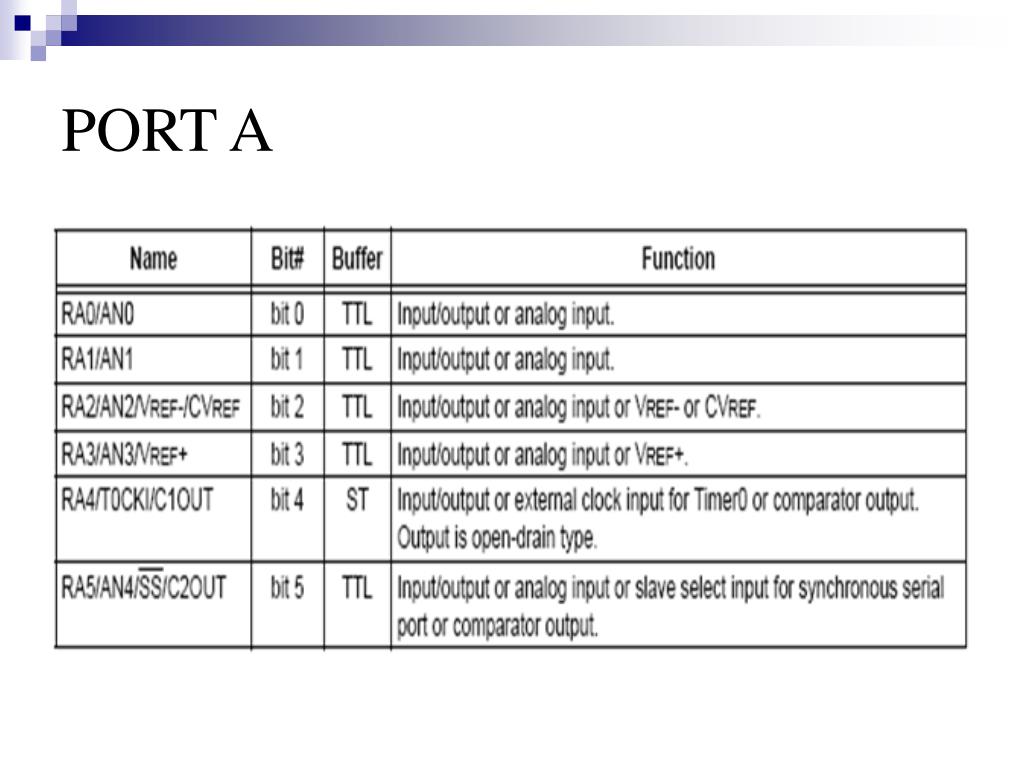

  8. PORT A

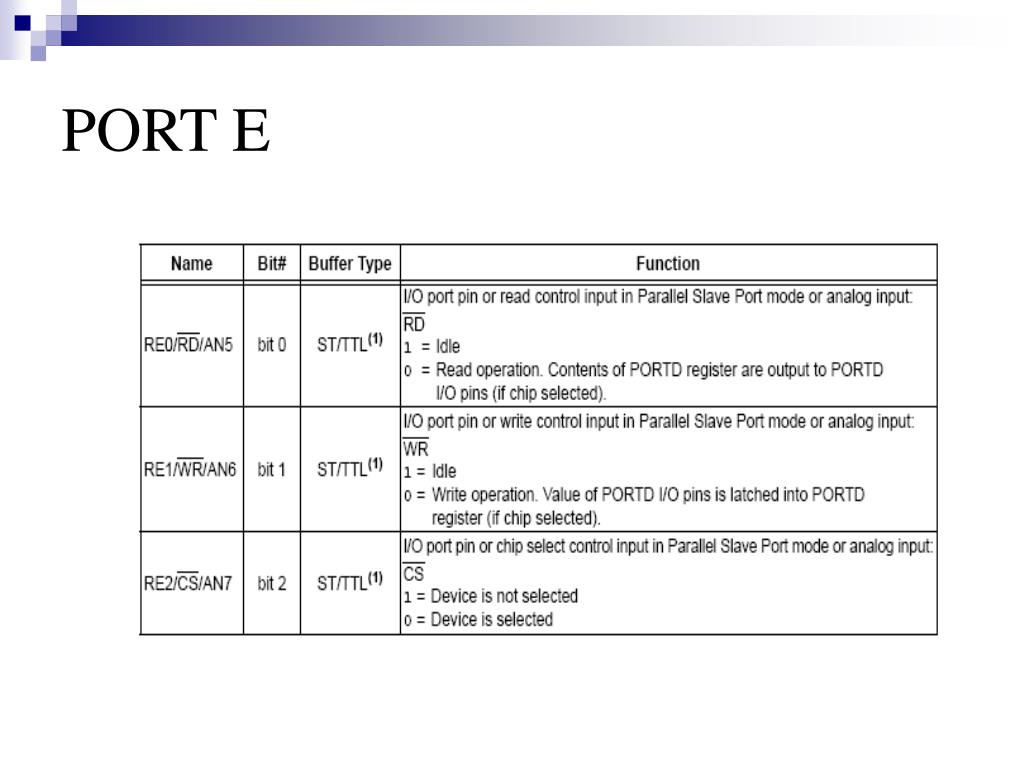

  9. PORT E

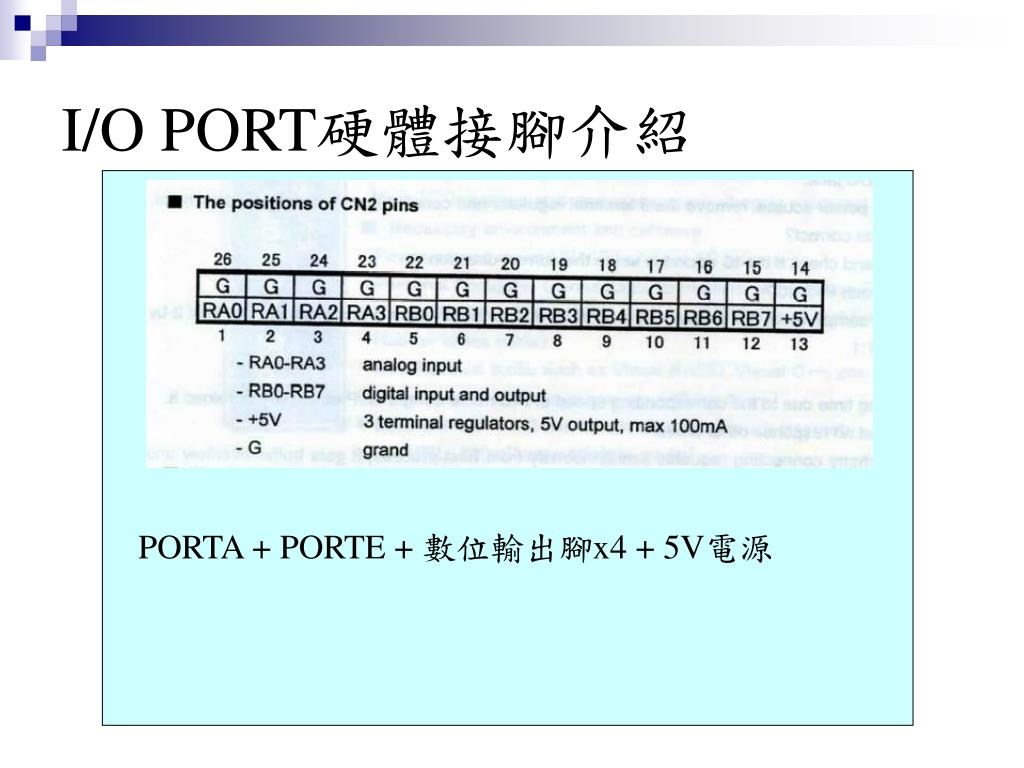

  10. I/O PORT硬體接腳介紹 PORTA + PORTE + 數位輸出腳x4 + 5V電源

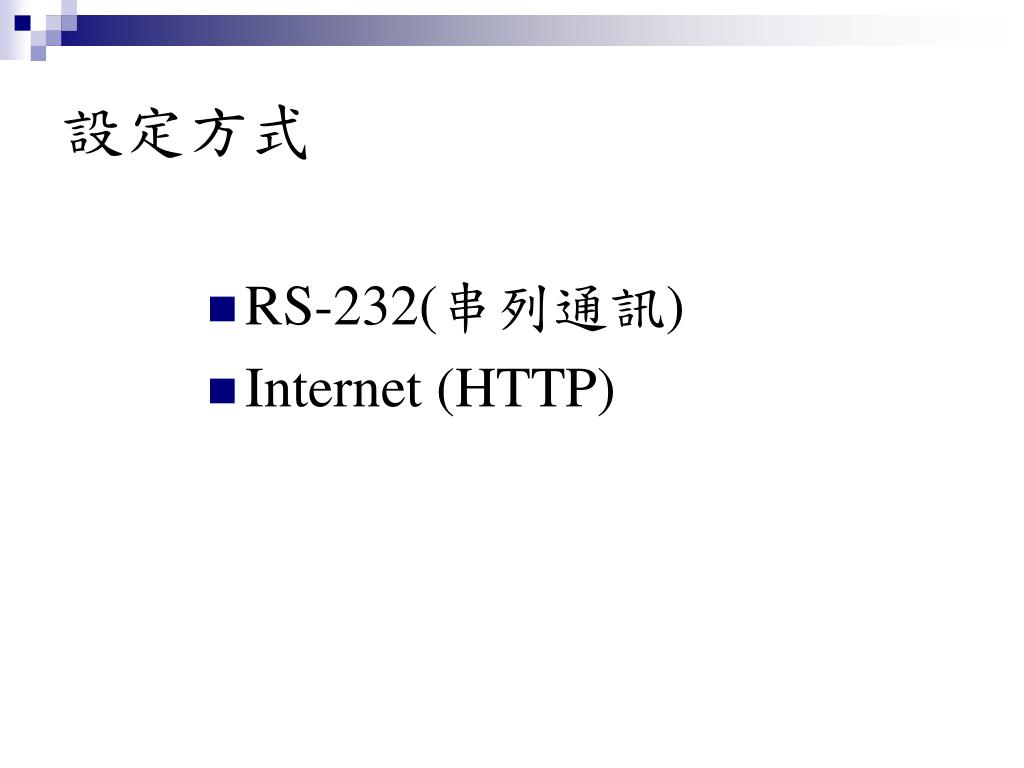

  11. 設定方式 • RS-232(串列通訊) • Internet (HTTP)

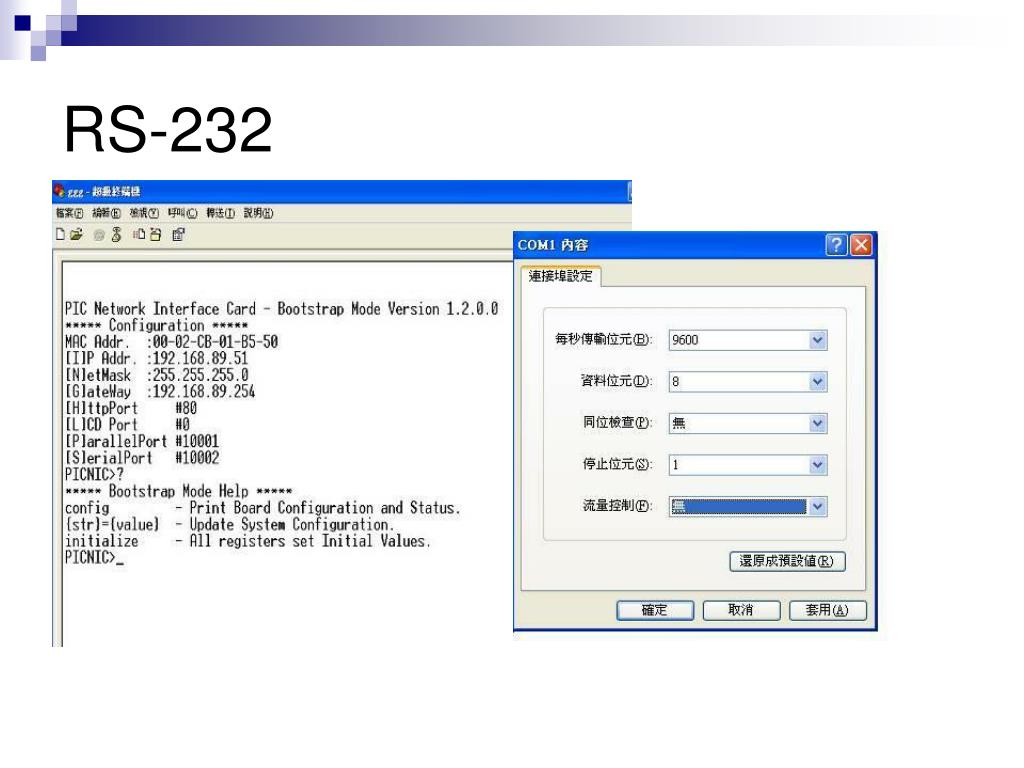

  12. RS-232

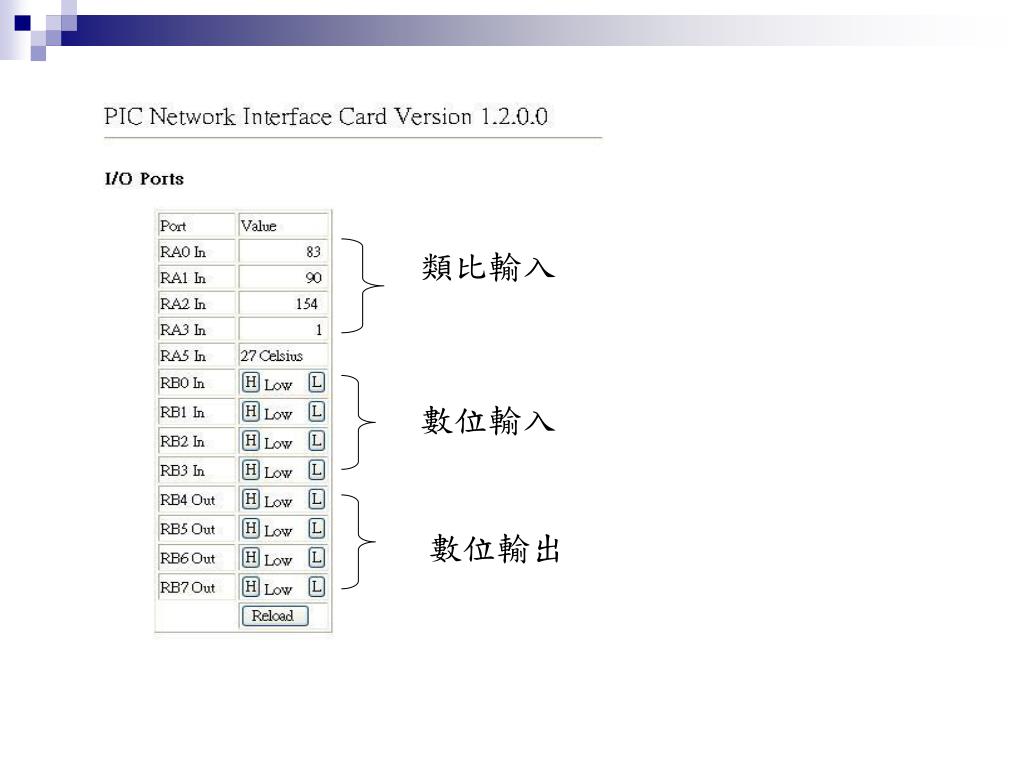

  13. 類比輸入 數位輸入 數位輸出

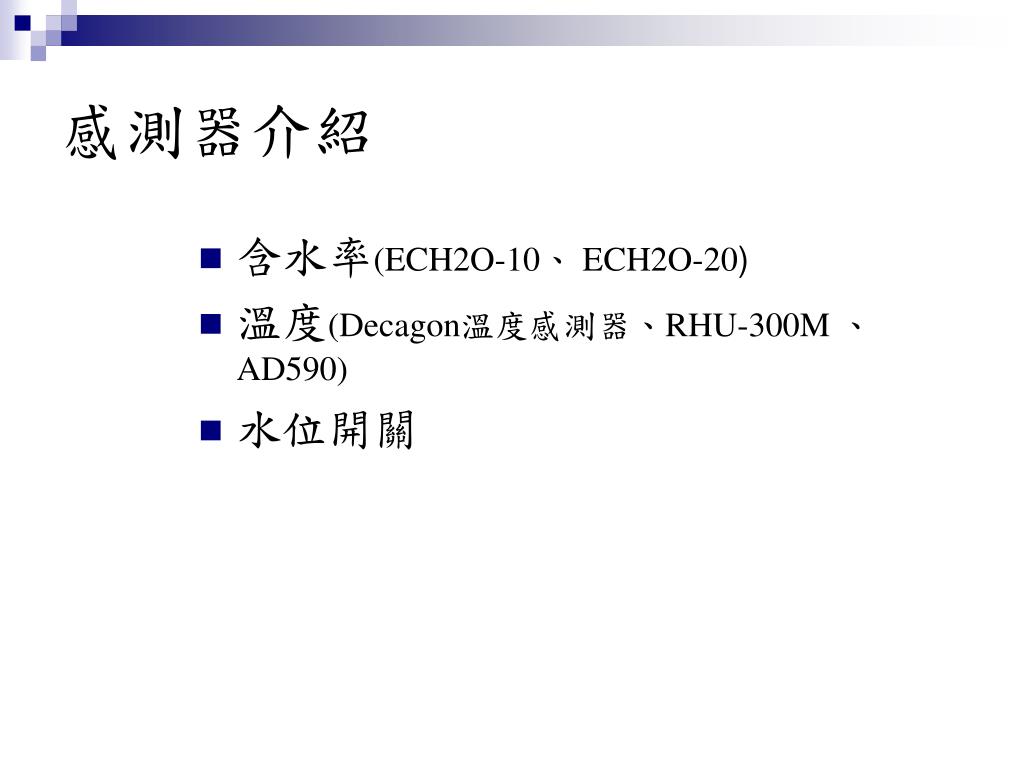

  14. 感測器介紹 • 含水率(ECH2O-10、 ECH2O-20) • 溫度(Decagon溫度感測器、RHU-300M 、AD590) • 水位開關

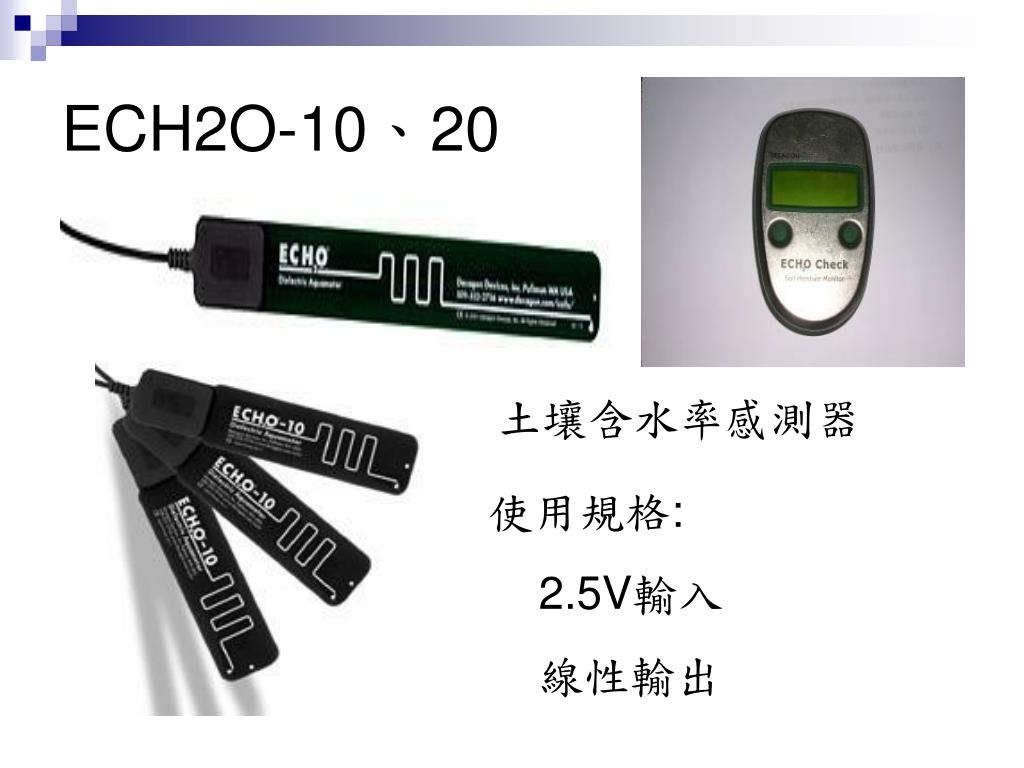

  15. ECH2O-10、20 土壤含水率感測器 使用規格: 2.5V輸入 線性輸出

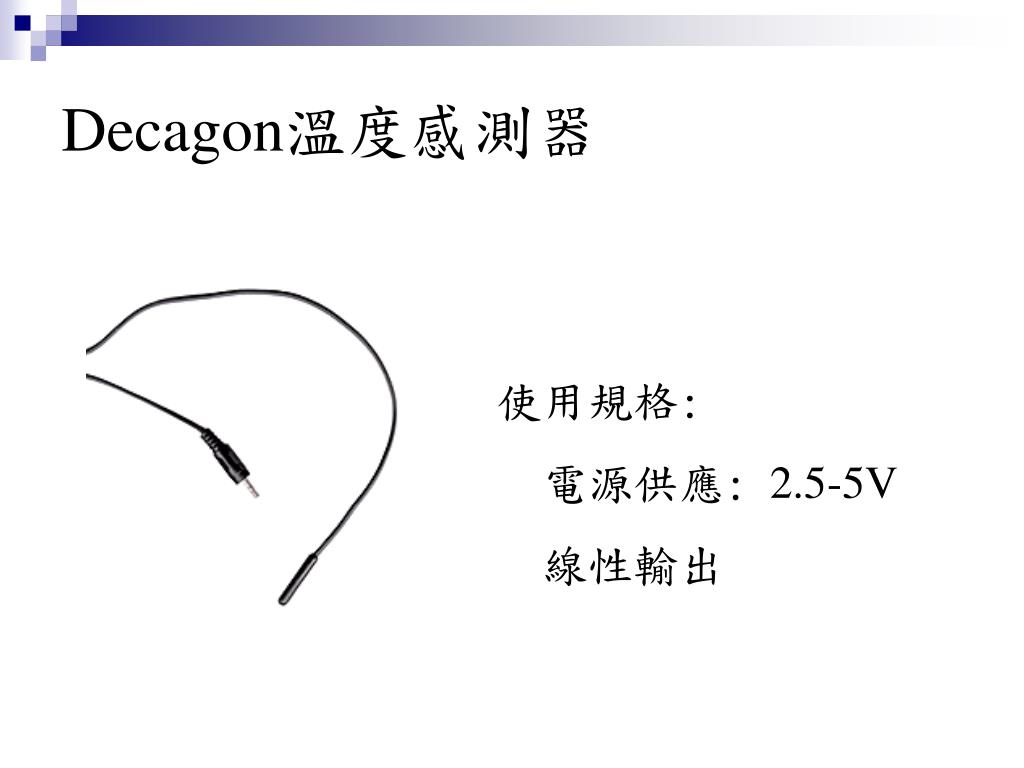

  16. Decagon溫度感測器 使用規格: 電源供應: 2.5-5V 線性輸出

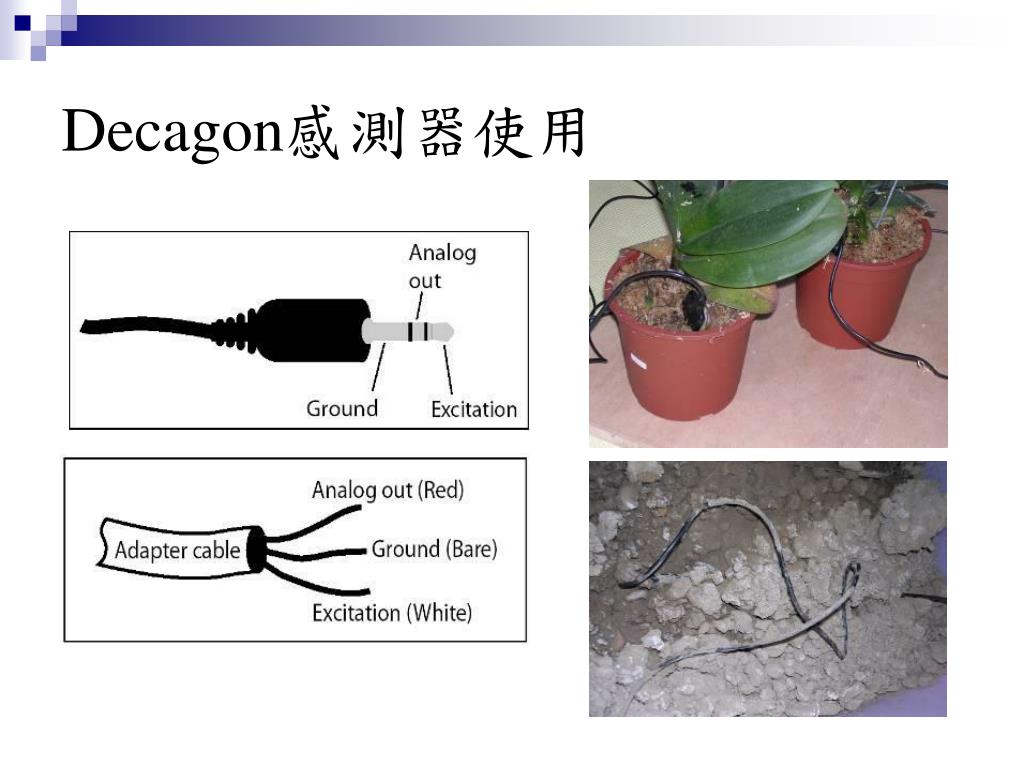

  17. Decagon感測器使用

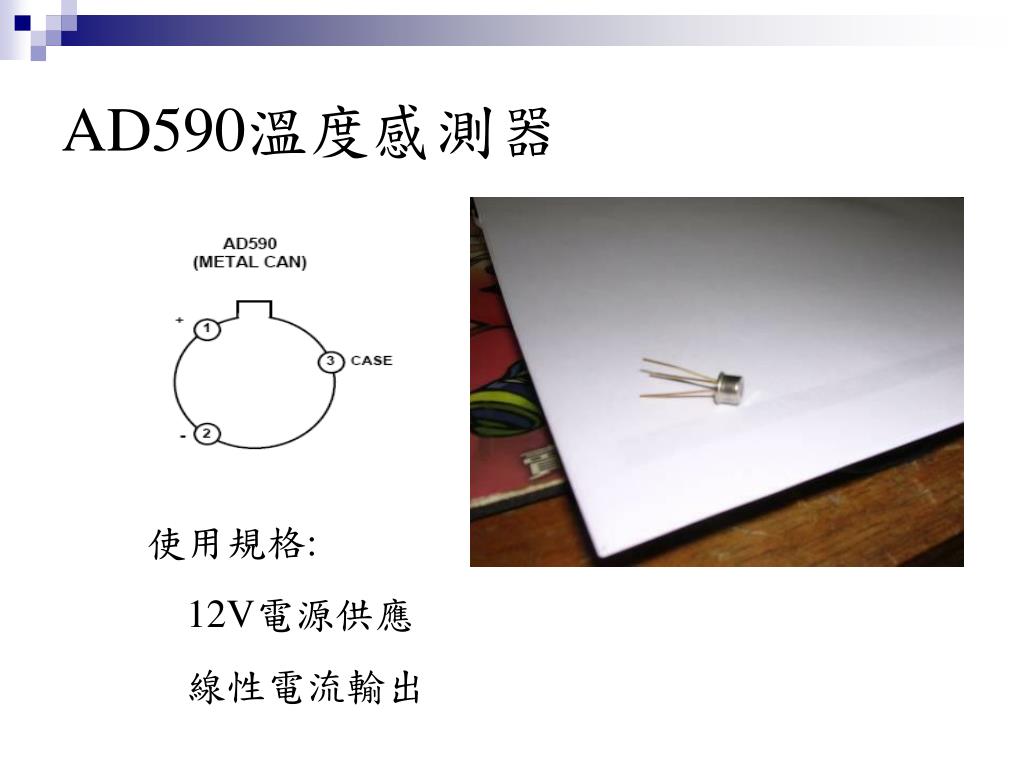

  18. AD590溫度感測器 使用規格: 12V電源供應 線性電流輸出

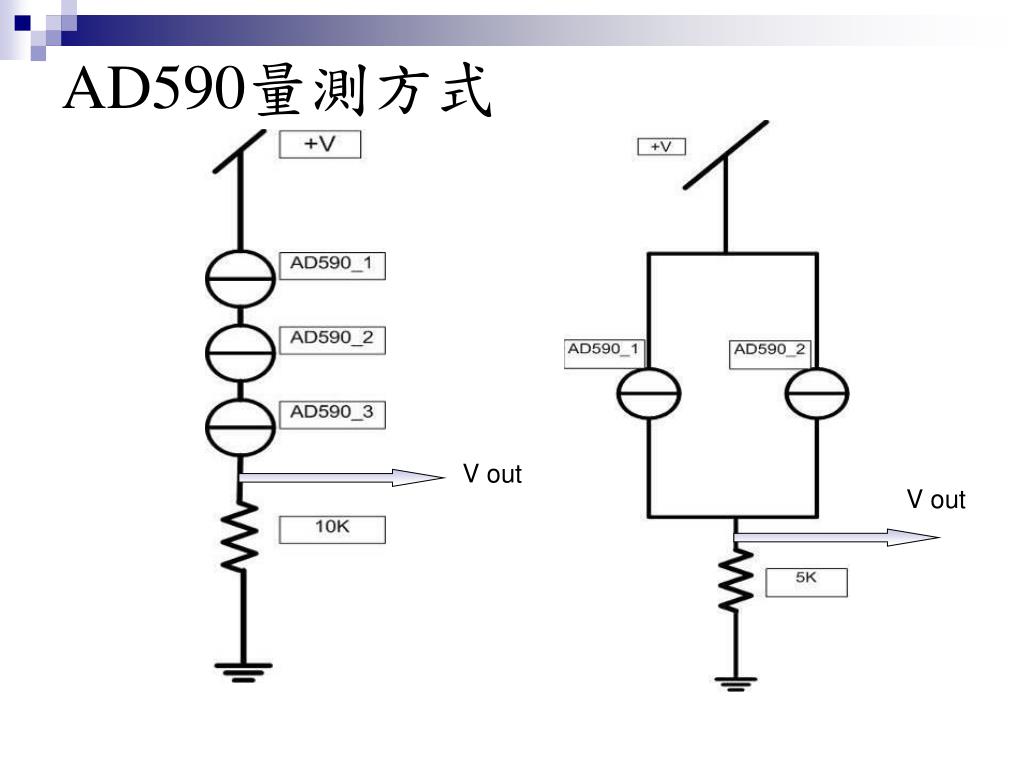

  19. AD590量測方式 V out V out

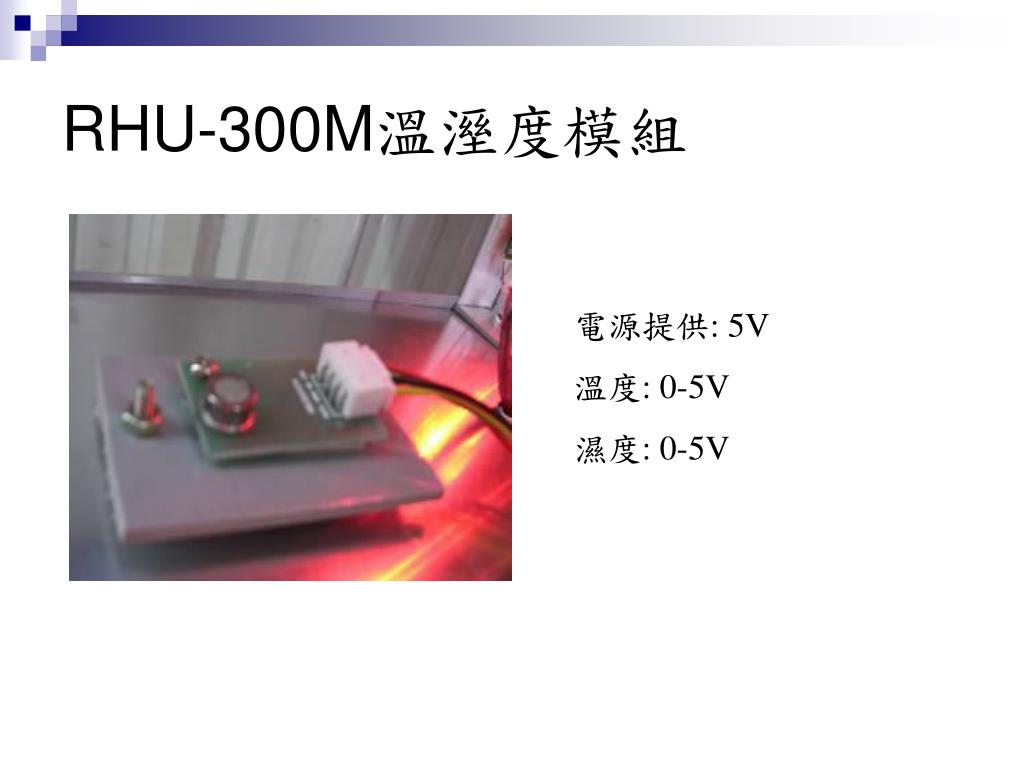

  20. RHU-300M溫溼度模組 電源提供: 5V 溫度: 0-5V 濕度: 0-5V

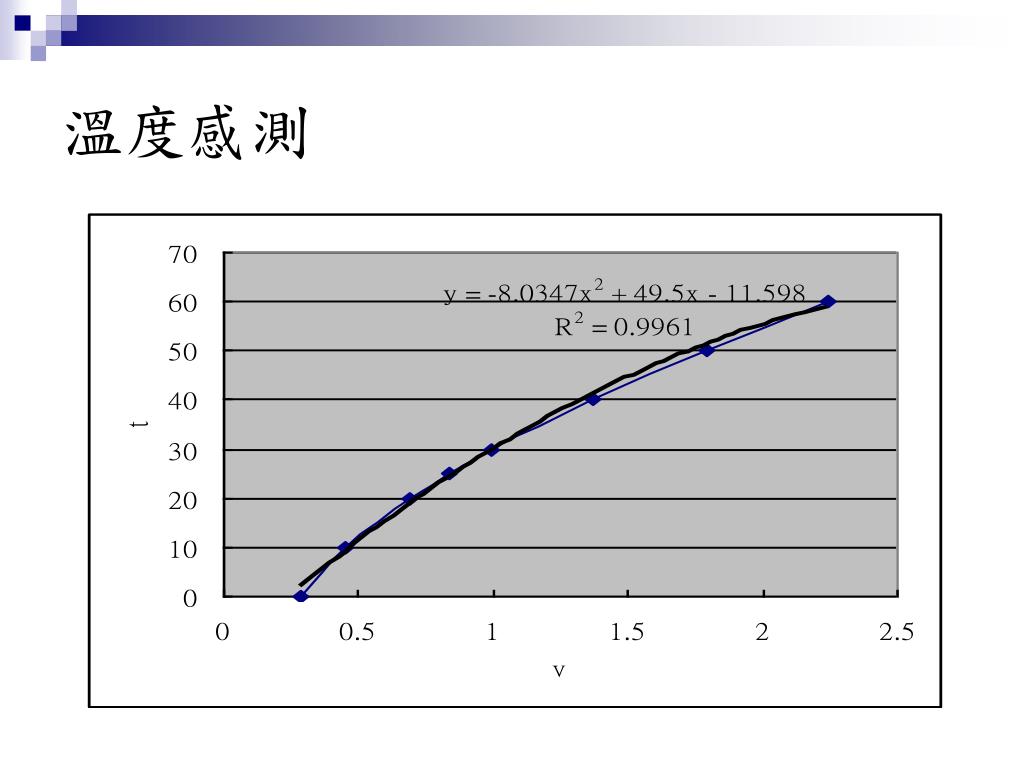

  21. 溫度感測

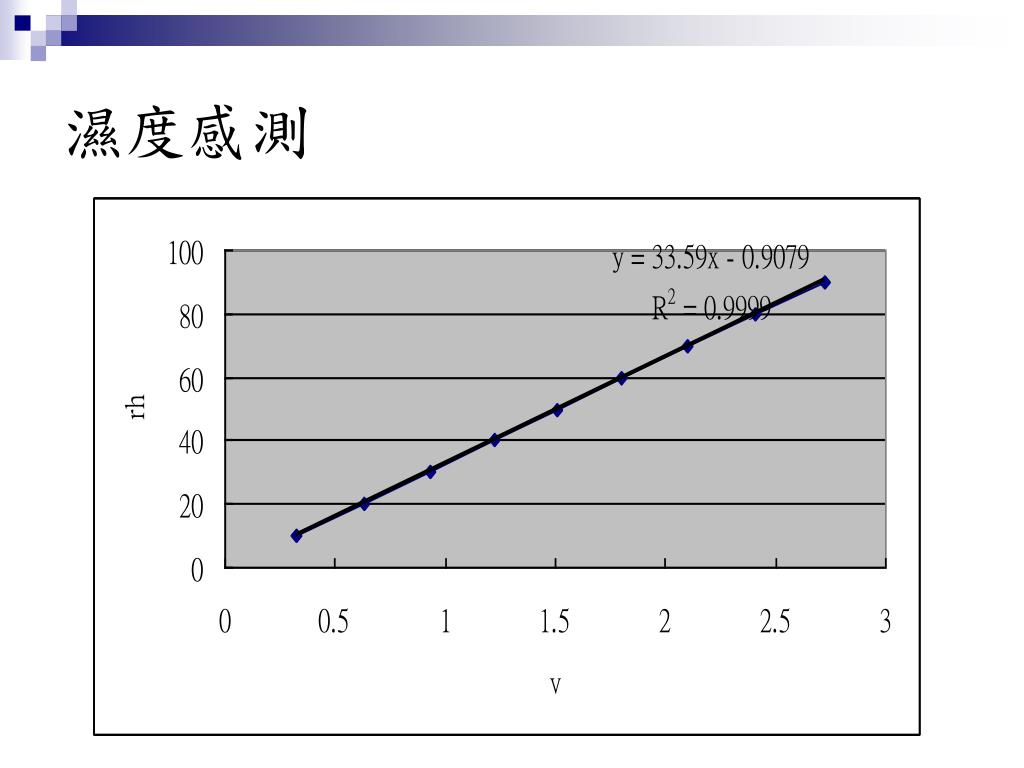

  22. 濕度感測

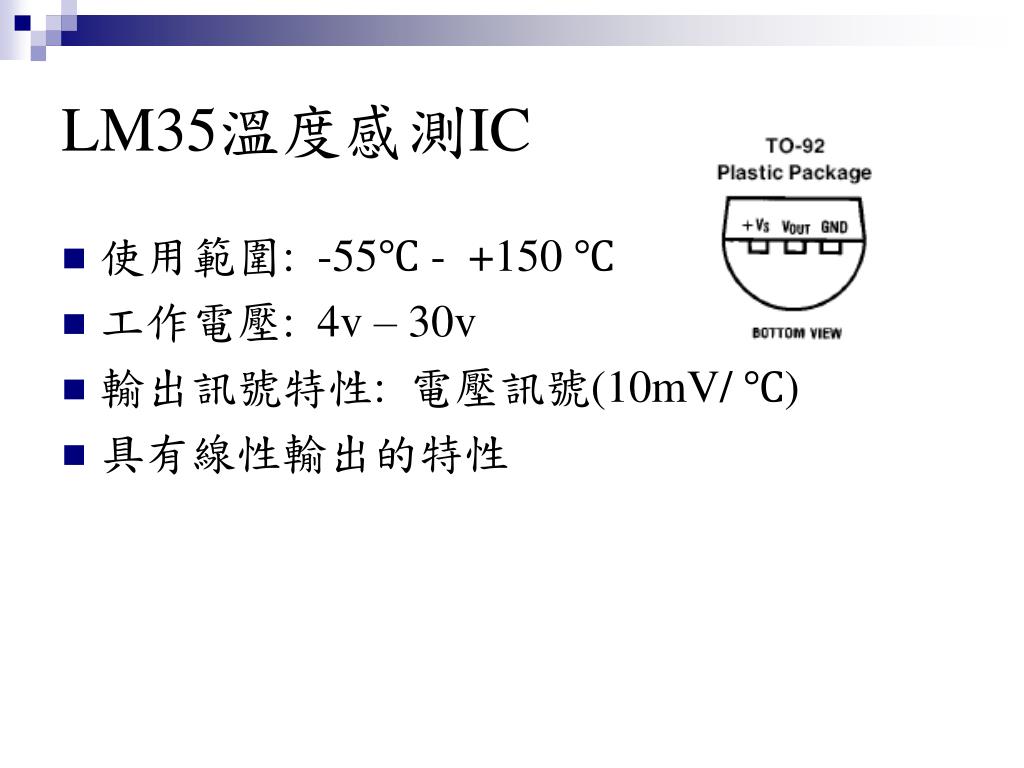

  23. LM35溫度感測IC • 使用範圍: -55℃ - +150 ℃ • 工作電壓: 4v – 30v • 輸出訊號特性: 電壓訊號(10mV/ ℃) • 具有線性輸出的特性

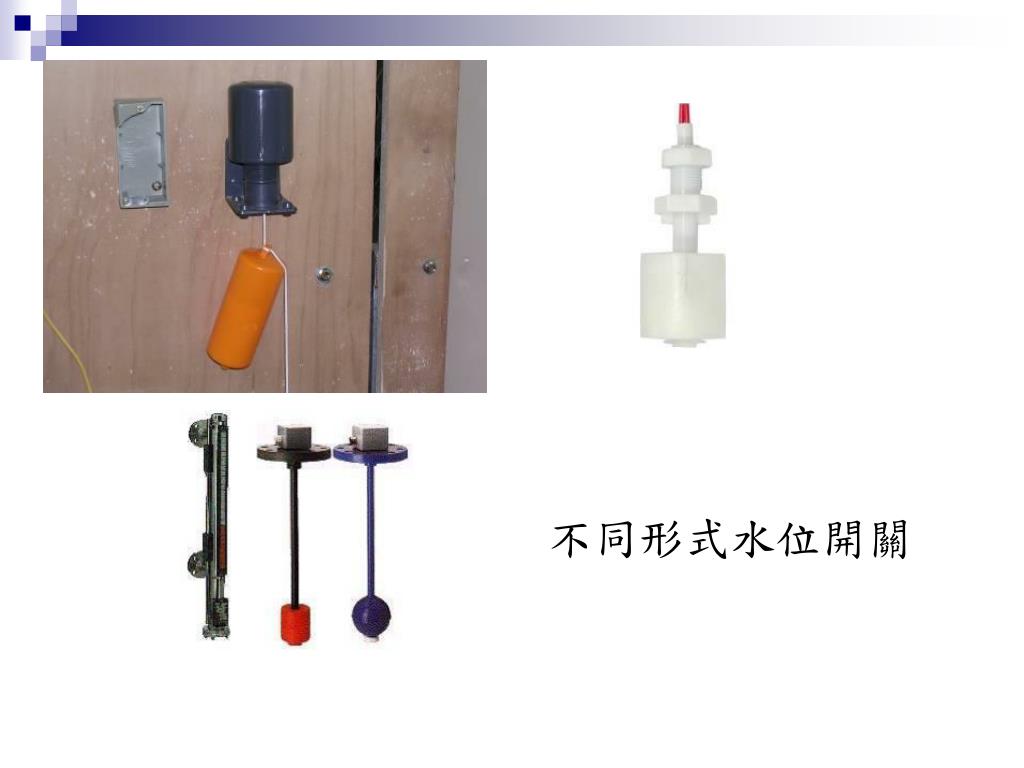

  24. 不同形式水位開關

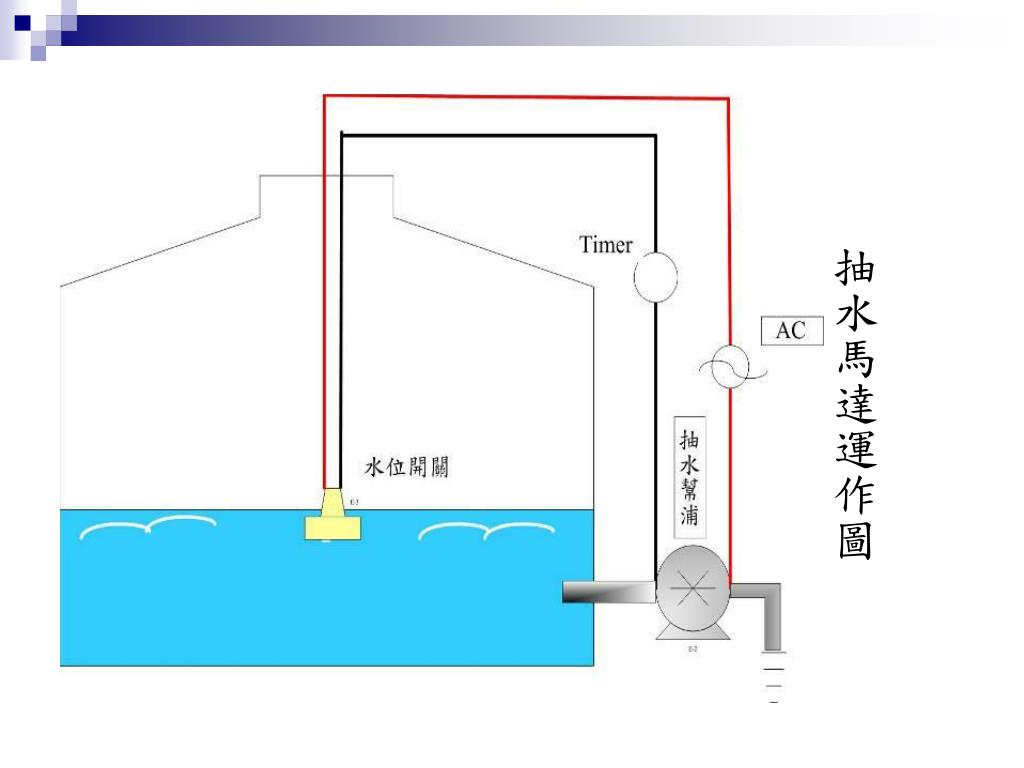

  25. 抽水馬達運作圖

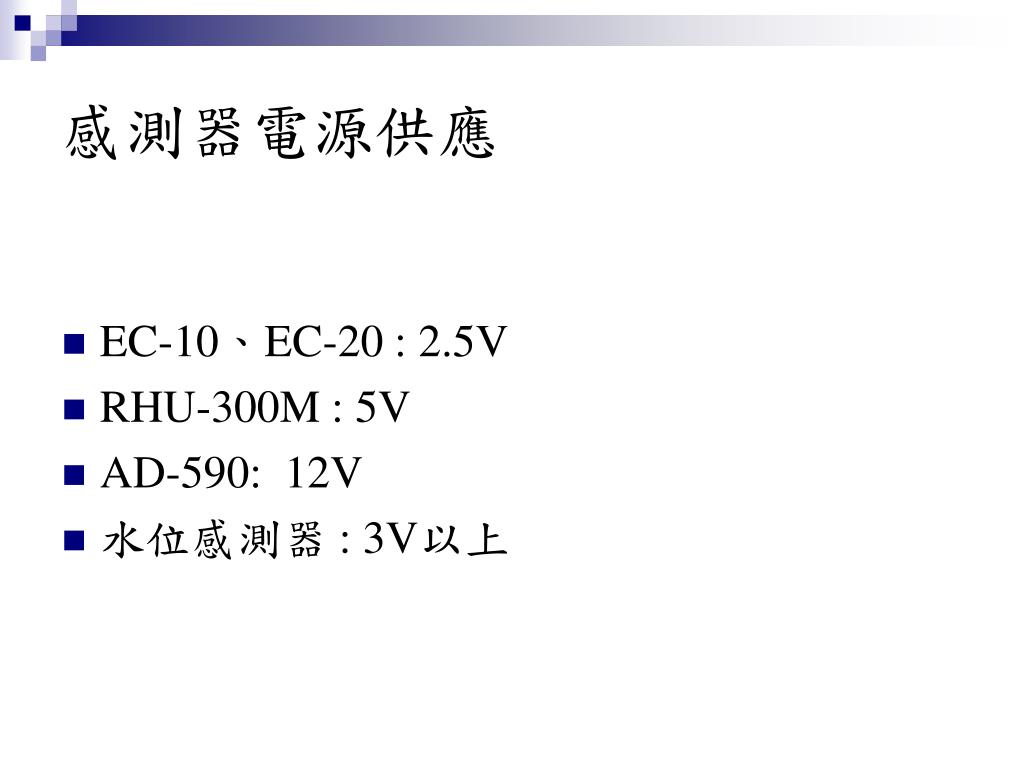

  26. 感測器電源供應 • EC-10、EC-20 : 2.5V • RHU-300M : 5V • AD-590: 12V • 水位感測器 : 3V以上

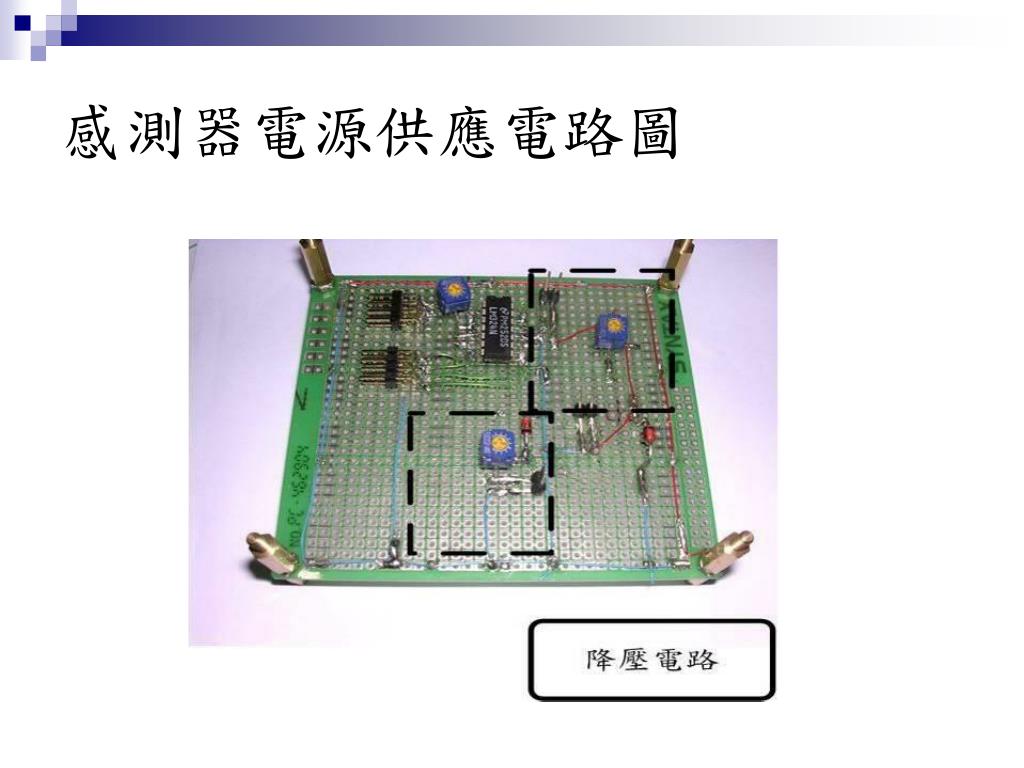

  27. 感測器電源供應電路圖

  28. 控制方法 固態繼電器 電晶體+繼電器 PIC SERVER 控制元件 控制器

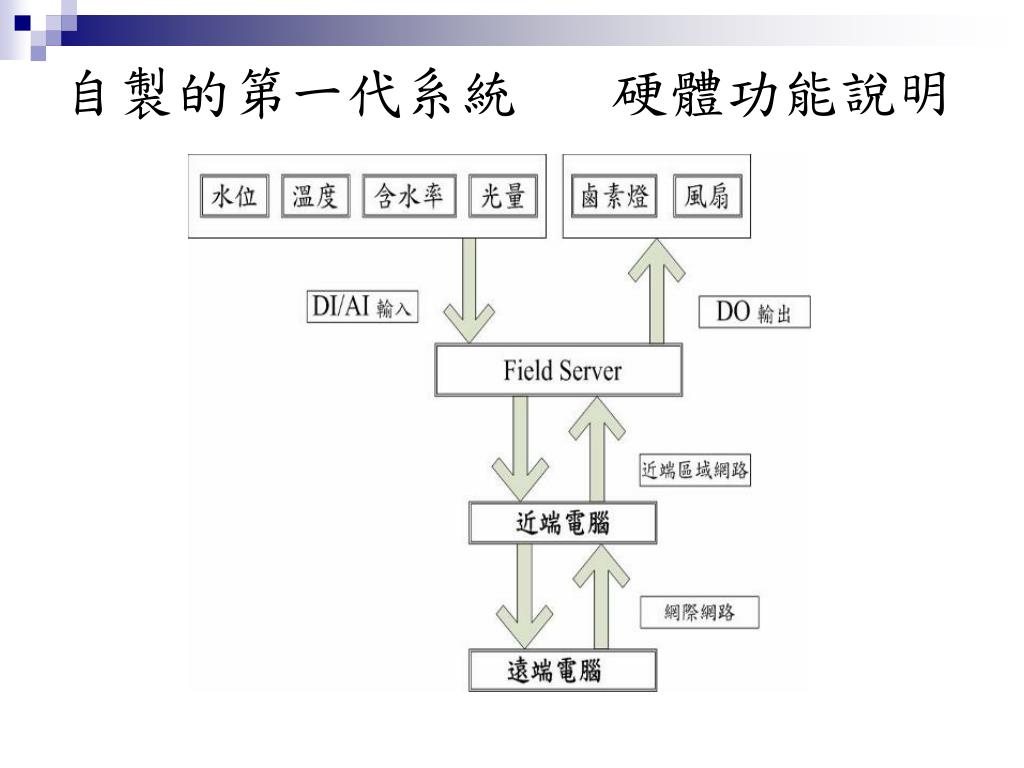

  29. 自製的第一代系統 硬體功能說明

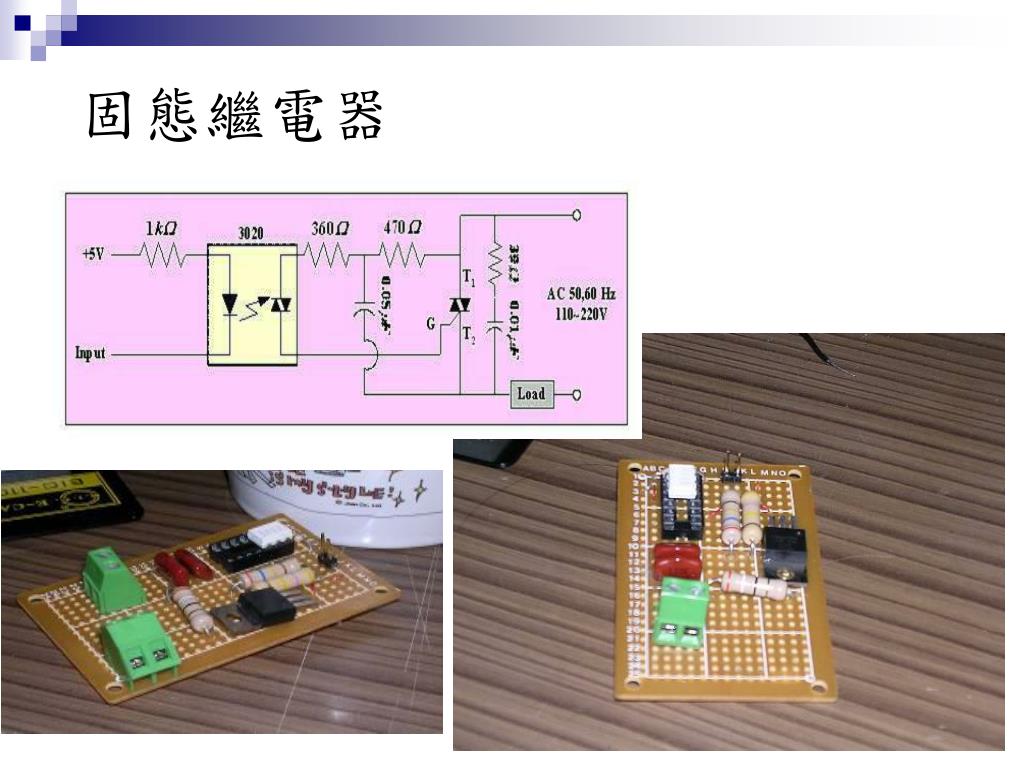

  30. 固態繼電器

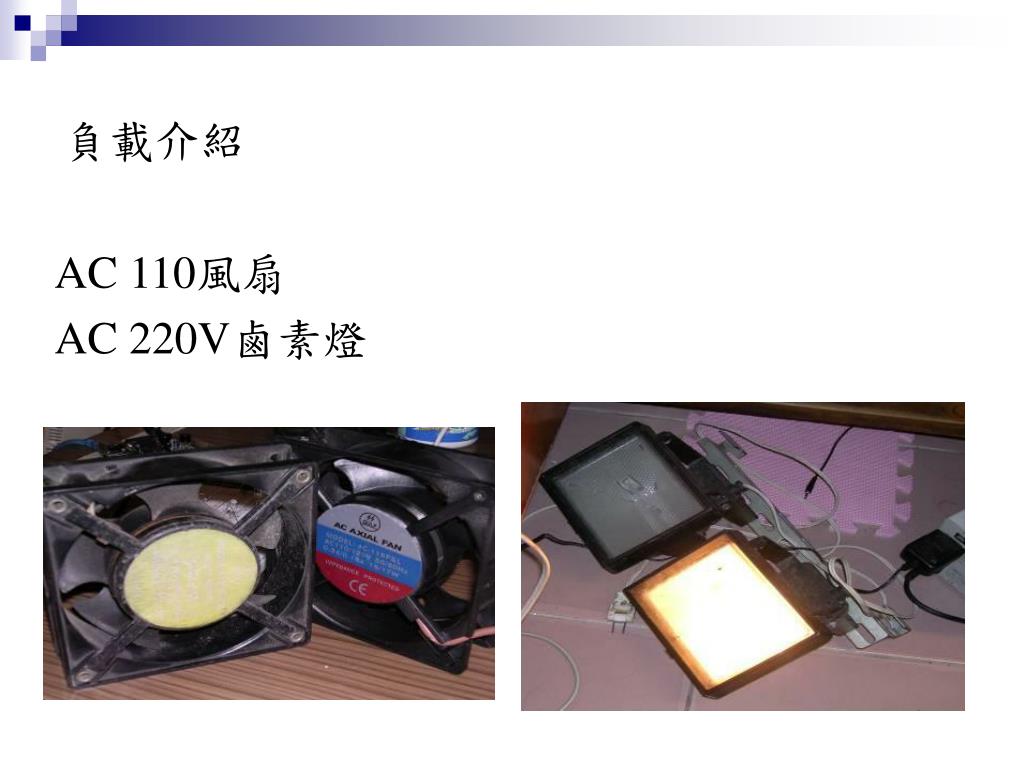

  31. 負載介紹 AC 110風扇 AC 220V鹵素燈

  32. 回傳影像與控制網頁畫面

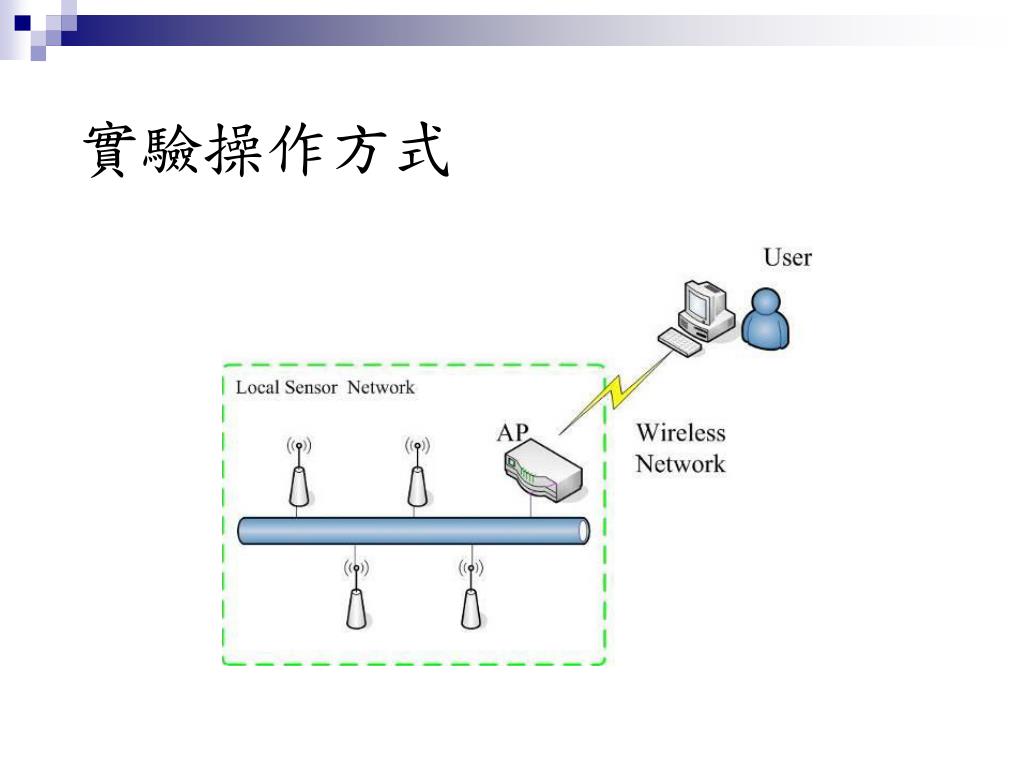

  33. 實驗操作方式

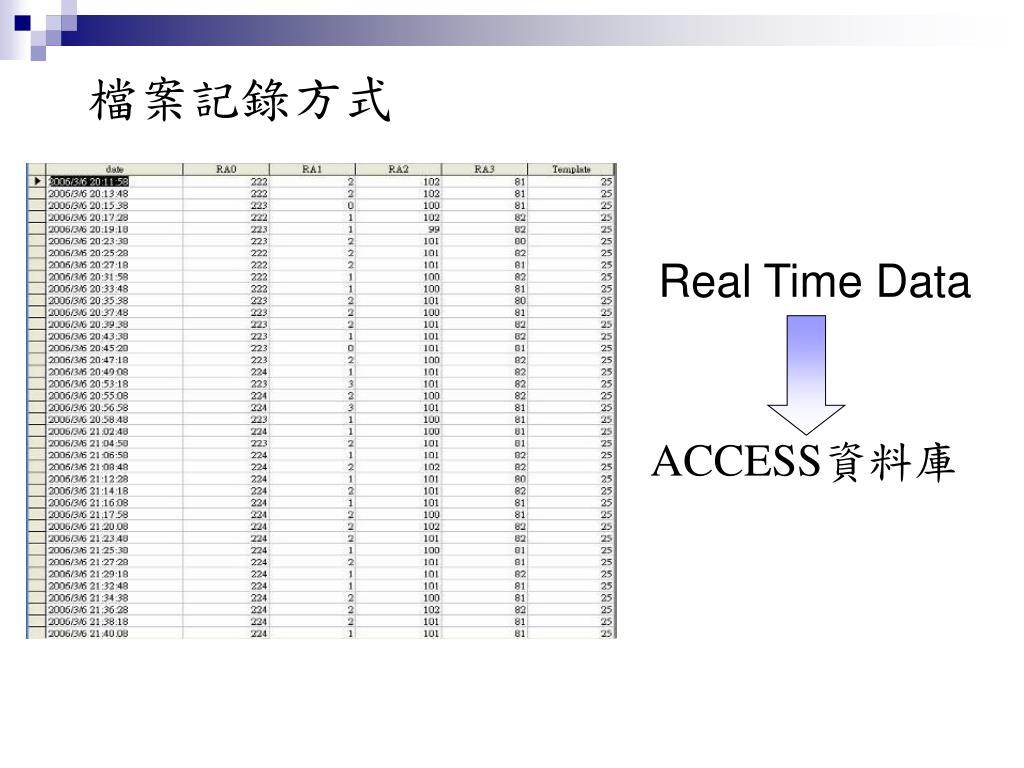

  34. 檔案記錄方式 Real Time Data ACCESS資料庫

  35. RHU-300M相對溼度-時間曲線圖

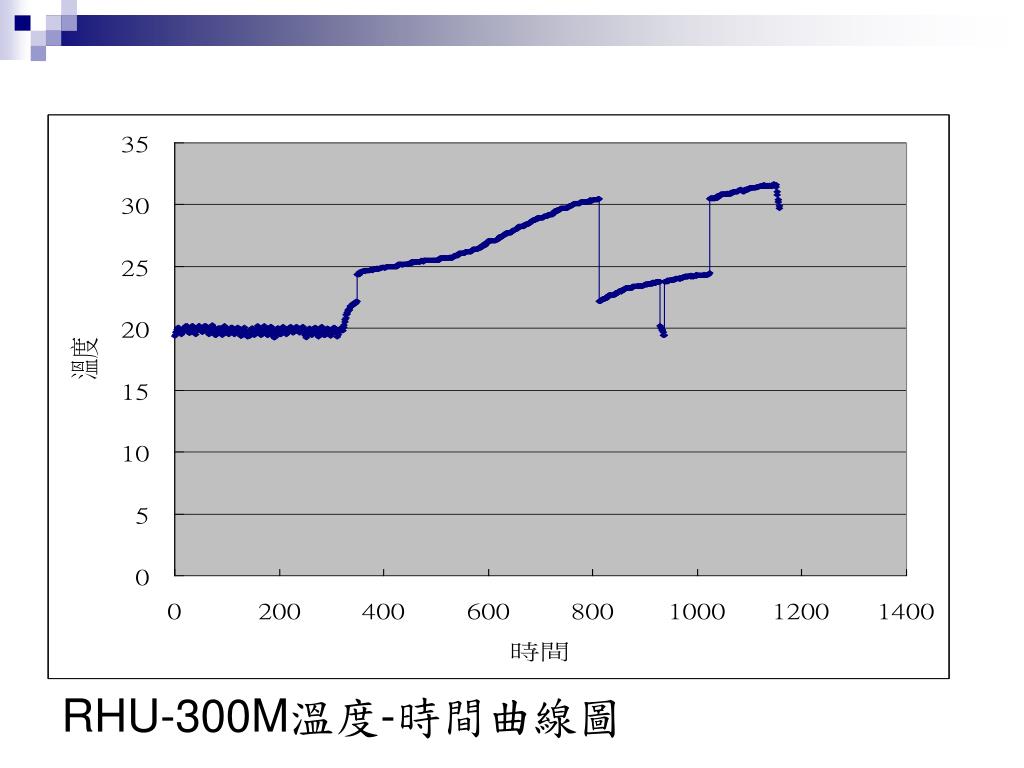

  36. RHU-300M溫度-時間曲線圖

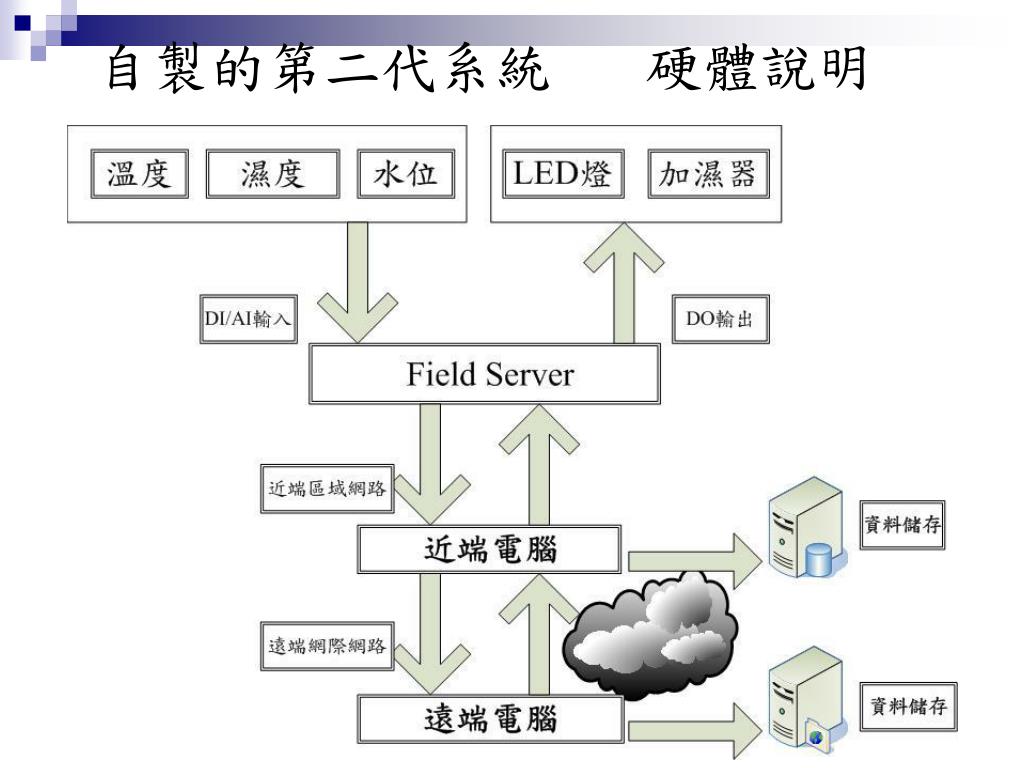

  37. 自製的第二代系統 硬體說明

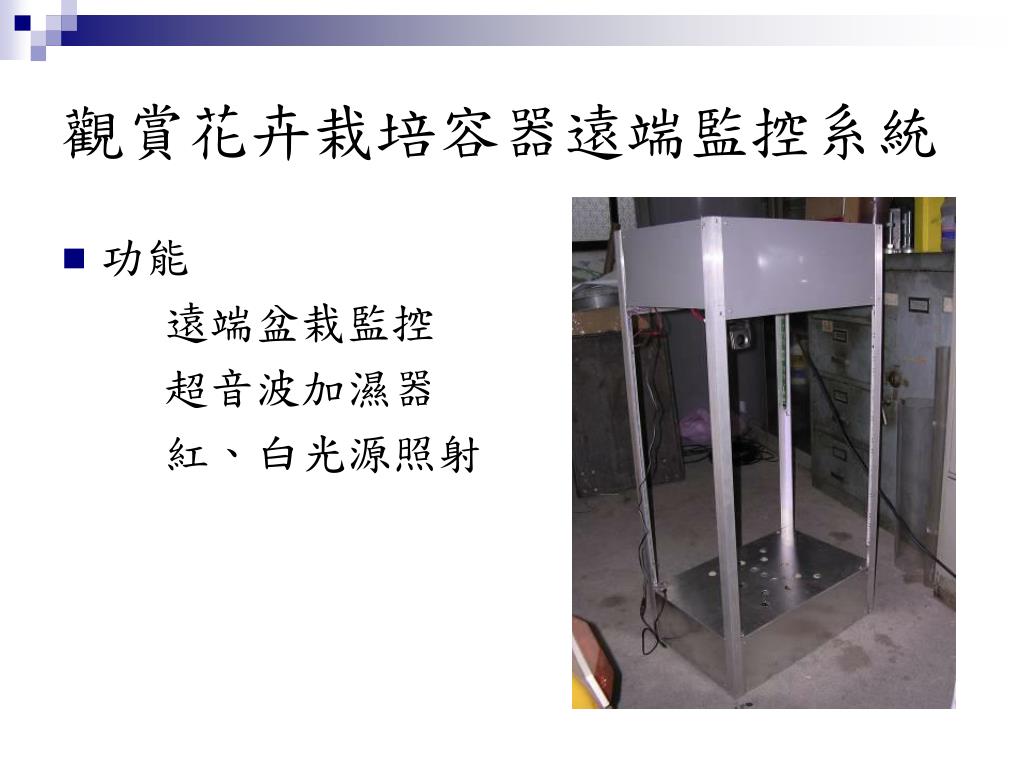

  38. 觀賞花卉栽培容器遠端監控系統 • 功能 遠端盆栽監控 超音波加濕器 紅、白光源照射

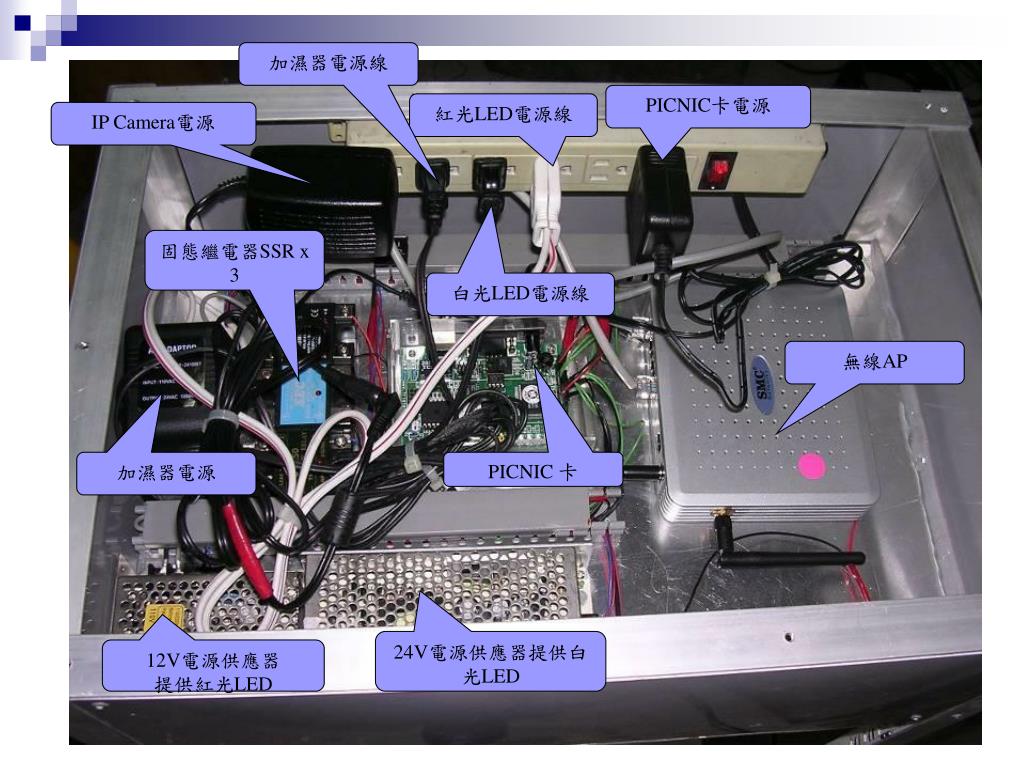

  39. 加濕器電源線 PICNIC卡電源 紅光LED電源線 IP Camera電源 固態繼電器SSR x 3 白光LED電源線 無線AP 加濕器電源 PICNIC 卡 24V電源供應器提供白光LED 12V電源供應器 提供紅光LED

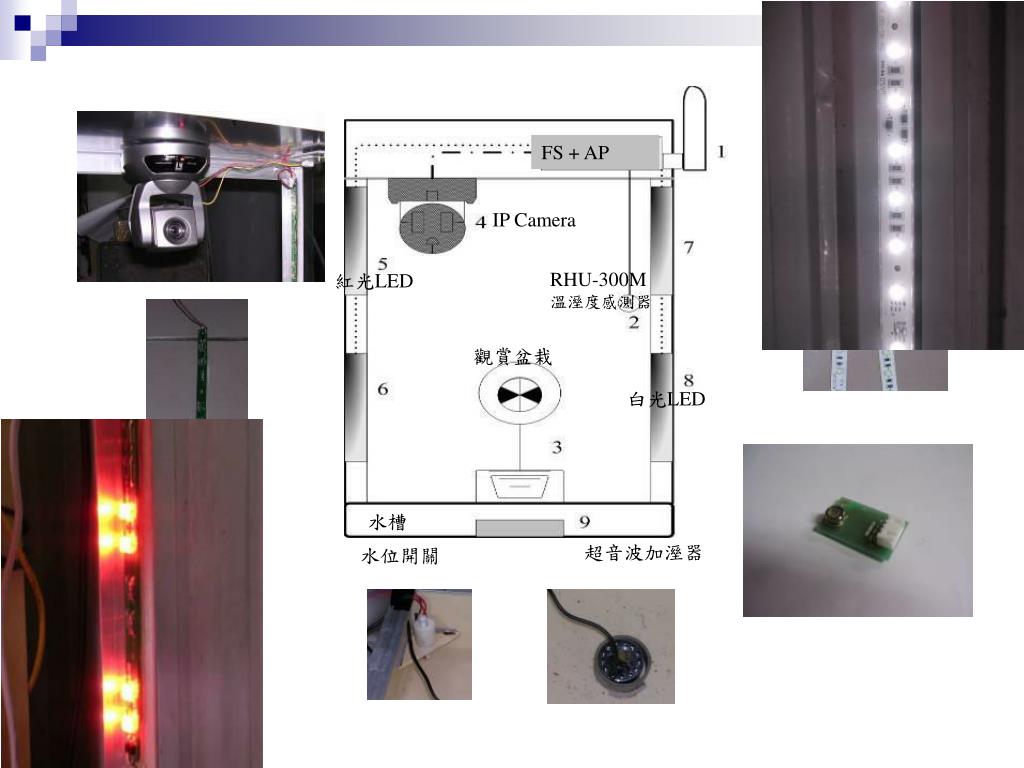

  40. FS + AP IP Camera RHU-300M 溫溼度感測器 紅光LED 觀賞盆栽 白光LED 水槽 超音波加溼器 水位開關

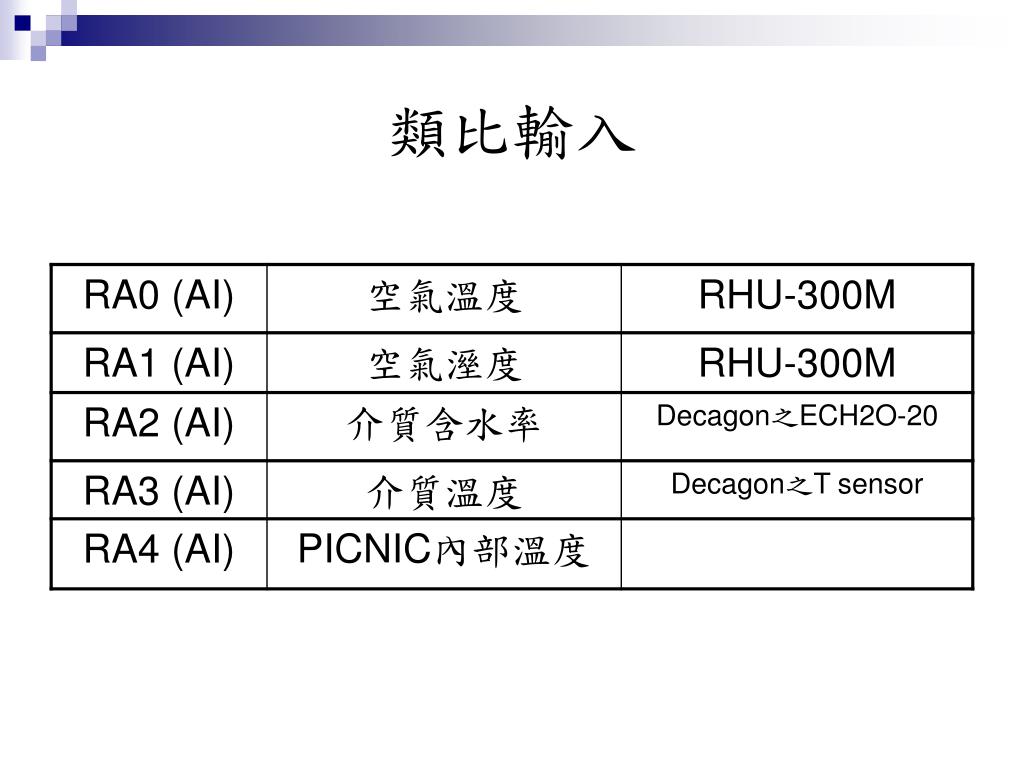

  41. 類比輸入

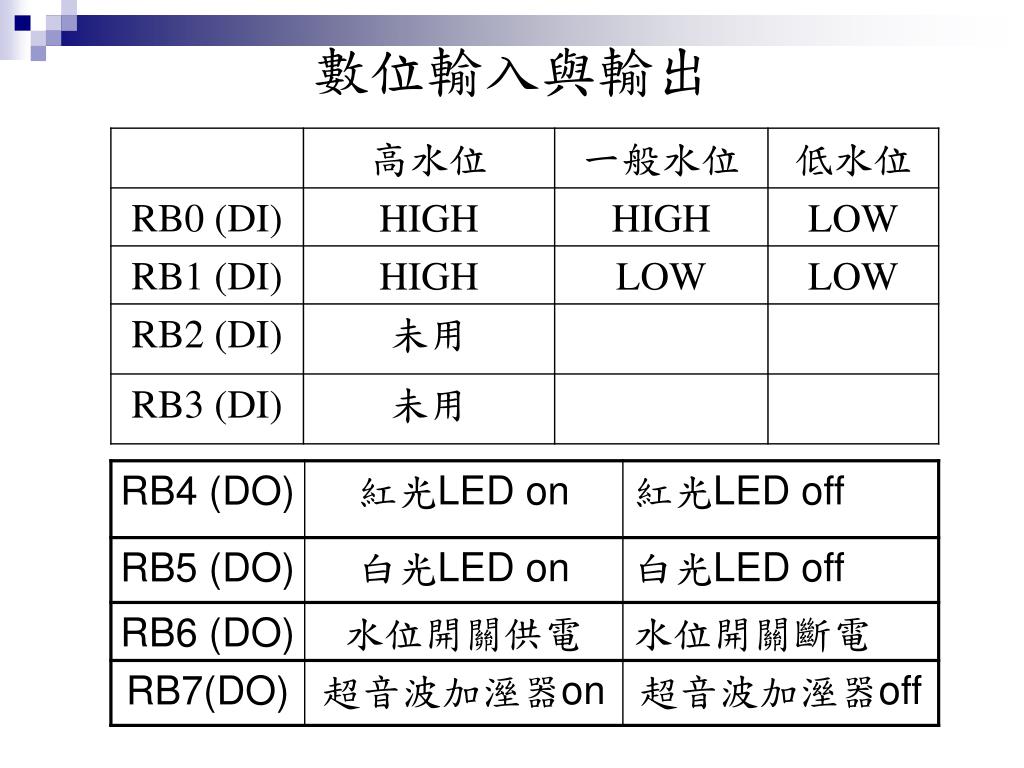

  42. 數位輸入與輸出

  43. 連線主頁面

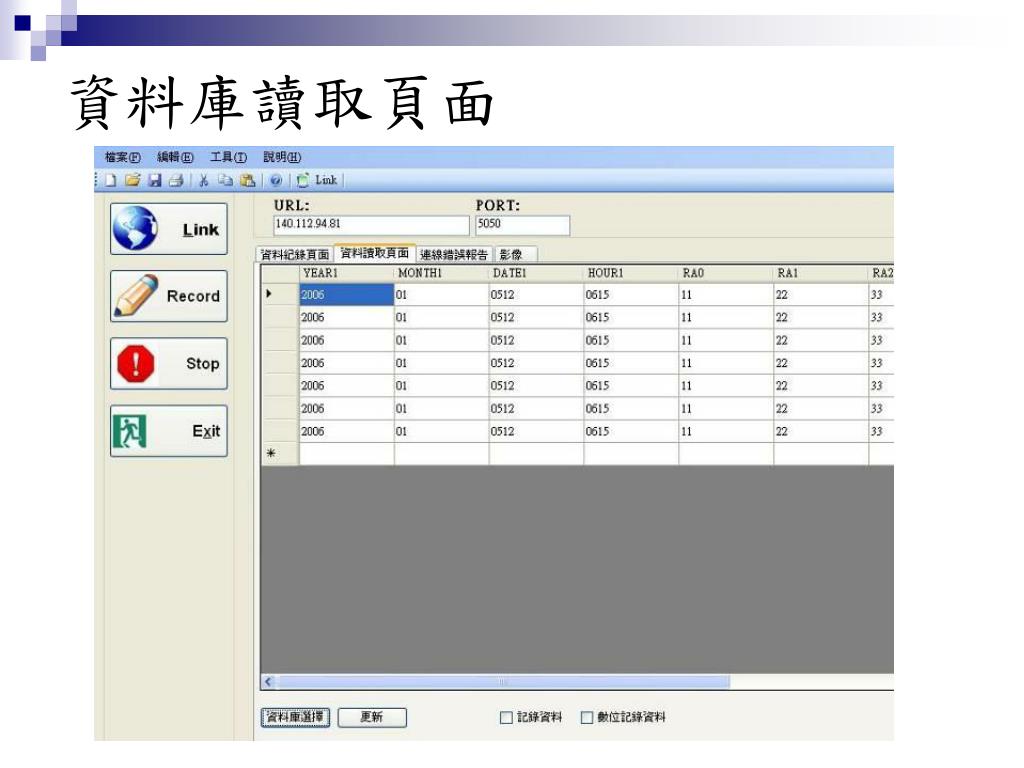

  44. 資料庫讀取頁面

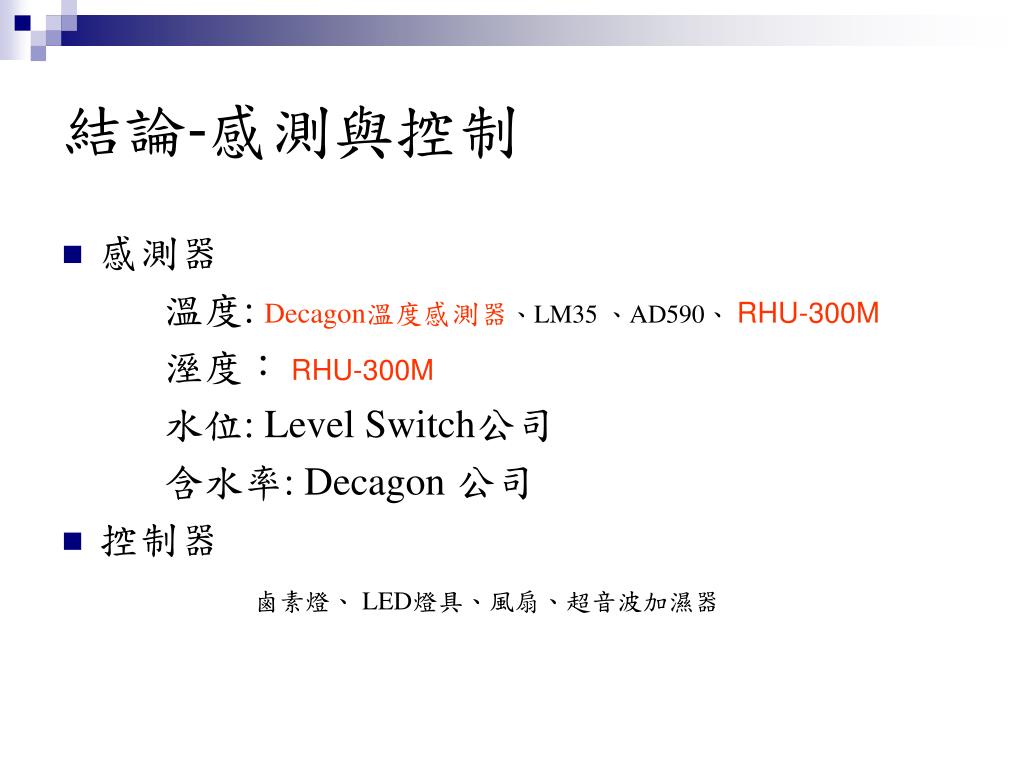

  45. 結論-感測與控制 • 感測器 溫度: Decagon溫度感測器、LM35 、AD590、 RHU-300M 溼度：RHU-300M 水位: Level Switch公司 含水率: Decagon 公司 • 控制器 鹵素燈、 LED燈具、風扇、超音波加濕器

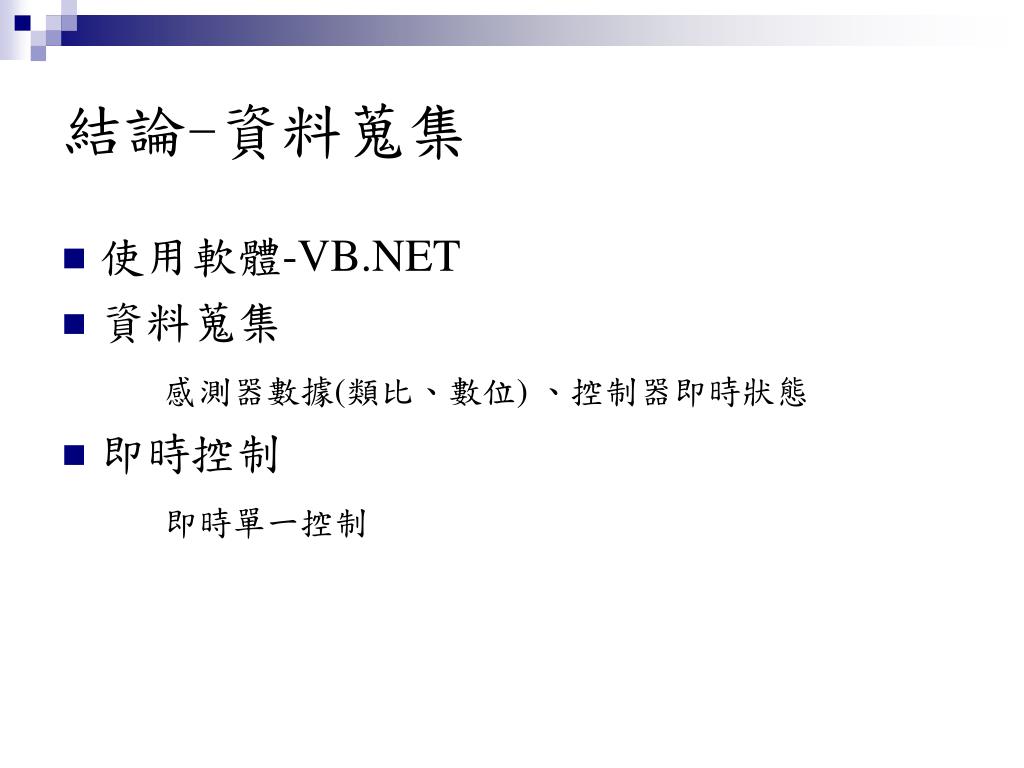

  46. 結論-資料蒐集 • 使用軟體-VB.NET • 資料蒐集 感測器數據(類比、數位) 、控制器即時狀態 • 即時控制 即時單一控制
