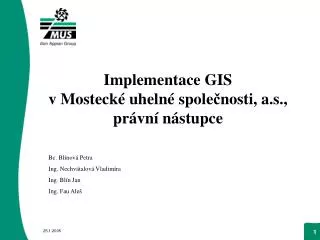

  1. Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce Bc. Blínová Petra Ing. Nechvátalová Vladimíra Ing. Blín Jan Ing. Fau Aleš 25.1.2005

  2. Úvod Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Mostecká uhelná společnost, a.s., právní nástupcebyla založena • vlistopadu 1993 Fondem národního majetku ČR a zapsána do obchodního • rejstříku. • Vznikla spojením bývalých státních podniků Doly a Úpravny Komořany, • Doly Ležáky Most a Doly Hlubina Litvínov. • Hlavní obor podnikání: těžba, zpracování a prodej hnědého uhlí • Těžba probíhá na povrchových lomech v lokalitách ČSA, J. Šverma • a Vršany. • Společnost byla členěna závodově - závody měly i svá oddělení měřictví. • Postupně byly závody slučovány - v současnosti je jeden odbor měřictví • a geologie 25.1.2005

  3. Programy pro tvorbu dat Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Geobanka firmy Data-PC Sokolov • - evidence a analýzy geologických dat • Geus firmy Geus Praha • - měřické mapování • MicroStation s nadstavbou Dulmap firmy HSI Praha • - měřické mapování • MicroStation s nadstavbou ProGEO firmy HSI Praha • - zpracování dat Katastru nemovitostí • Geologický a Báňský modelfirmy KVASoftware Karlovy Vary • - geologické a báňsképrojektování 25.1.2005

  4. Podklady pro tvorbu dat Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Letecká fotogrammetrie v úzké spolupráci s provozní měřickou službou • Data zpracovává Odbor měřictví a geologie. • Zmapované území má rozlohu 13 880 ha. • Data Zabaged od Zeměměřického úřadu (včetně správních hranic) • Zmapované území má rozlohu 90 552 ha. • Data Katastru nemovitostí • Data generelu rekultivací zpracovaná firmou Báňské projekty Teplice pro • MUS, a.s., právní nástupce 25.1.2005

  5. Zmapované území - ukázka Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  6. Letecká fotogrammetrie - ukázka Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  7. Zabaged - ukázka Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  8. Data Katastru nemovitostí - ukázka Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  9. Generel rekultivací - ukázka Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  10. Realizační projekt GIS Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Realizační projekt GIS byl zahájen v březnu 2003. • Pracoviště GISbylo vytvořeno v Odboru měřictví a geologie. • Administrace, plnění a aktualizace systému: 3 zaměstnanci OMG • + 1 zaměstnanec úsekuinformatiky • Garanti správnosti, aktuálnosti a komplexnosti popisných informací: • pracovníci specializovaných odborů (např. Odbor správy majetku, Závod • kolejové dopravy, Odbor energetiky) 25.1.2005

  11. Hardware a Software Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Hardware • 2x server ProLiant DL360R03 (aplikační a databázový) • Správa GIS v OMG – PC Pentium IV se dvěma 21“ monitory • Ostatní klientské stanice – běžná uživatelská PC • Software – firmy Intergraph a HSI (moduly HDT) • GeoMedia Professional – pro správu systému • GeoMedia – klientský software • GeoMedia Web Map • moduly HDT Nucleus (HcomSrv, HForms,…) 25.1.2005

  12. Modul HForms Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  13. Data dalších IT systémů (DULMAP, KVAS,…), externích subjektů (KÚ, ZABAGED,…) Ortho foto mapy Centrální GEObáze MUS Ostatní Databáze MUS Datová úložiště Distribuce dat WEB technologií Správa objektů Správa přístupových práv Správa definic, formulářů, Historie Správa transakcí HDT Nucleus GM Web Map + MS IIS Další IT MUS (SAP,..) Aplikační vrstva GeoMedia Pro, GeoMedia HForms MS Internet Explorer Správa základních dat Pořizování a aktualizace dat Editace, čištění a kontrola dat Propojení graf. a negraf. dat Generování schémat a přehledů Obecné prostorové analýzy a mapové výstupy Zobrazení objektů podle definovaných podmínek Prezentace Lokalizace objektů Zobrazení objektů podle předdefinovaných podmínek Aktualizace negrafických dat Správa systému a pracoviště s možností editace Ostatní pracoviště Schéma řešení GIS Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  14. Specifický požadavek při implementaci GIS v MUS - vazba na DULMAP Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Cílem bylo zajistit co nejsnazší přijetí systému širokou skupinou uživatelů • Důraz byl kladen na prezentaci grafické složky sledovaných objektů, tak aby • dosáhla maximálně možné shody se stávajícími standardy map • Vstup grafických dat do prostředí GeoMedií pomocí • - CAD serveru - z hlediska načítání dat nepodporuje uživatelské typy čar • - komplikované načítání dat • - MGeo serveru - nově vyvinutý datový server • - umožňuje načtení kresby výkresů strukturovaných dle • definice Dulmap • Převzetí značkového klíče CAD systému do GIS – zajištění zobrazení ve všech • typech klientů 25.1.2005

  15. Zobrazení mapy v systému DULMAP Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  16. Zobrazení mapy v systému GIS Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  17. Grafická reprezentace Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Bodové značky mohou být zMicrostationu konvertovány standardními • nástroji GeoMedia na knihovny symbolů a ty okamžitě použity při • zobrazováníbodových tříd prvků • Podpora uživatelských čar jeomezená=> • Vyvinut nový nástroj umožňující jejich definici a následné použití • přizobrazování v prostředí GeoMedia 25.1.2005

  18. Knihovna symbolů - ukázka Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  19. Definice uživatelské čáry Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce 25.1.2005

  20. Příklad získávání dat vstupujících do GIS Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce Název, nákladové středisko, IČ stavby, účel stavby, typ stavby, stav pronájmu, fotodokumentace Odbor správy majetku Kolaudační rozhodnutí, konstrukce, počet podlaží, vnitřní opravy, zařízení Odbor pořízení a obnovy majetku Stavby Název, nákladové středisko, IČ stavby Systém SAP R/3 Data Katastru nemovitostí 25.1.2005

  21. Poskytování dat Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • V rámci MUS, a.s., právní nástupce jsou data dostupná pomocí webové • aplikace všem oprávněným uživatelům. • Externím zájemcům je možné poskytnout vybraná data ve formátu GWS • spolus aplikací GeoMedia Viewer. 25.1.2005

  22. Očekávané přínosy projektu GIS Implementace GIS v Mostecké uhelné společnosti, a.s., právní nástupce • Snížení spotřeby času na řešení rozporů, • nejasností a neúplnostív dokumentaci • Snadnější a rychlejší přístupu k datům • Umožnit vytváření specifických výstupů • pro podporu rozhodovacích činností • narůzných úrovních řízení • Průkazná a důvěryhodná prezentace • stavu majetku pro management • Zvýšení kvality informací pro plánování, • rozhodování a financování. 25.1.2005

  23. Děkuji za pozornost 25.1.2005

  24. E_mail: p.blinova@mus.cz Tel: 420 47620 5337 420 47620 5377 420 47620 5304 25.1.2005
