MEDAN MAGNET

MEDAN MAGNET. Apa yang dimaksud ?. Jika sebuah kawat yang diletakkan vertikal di sekitar tumpukan serbuk besi diberi arus listrik , maka serbuk besi ini akan membentuk garis-garis konsentris dengan kawat sebagai pusatnya .

levia
Download Presentation

MEDAN MAGNET

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. MEDAN MAGNET

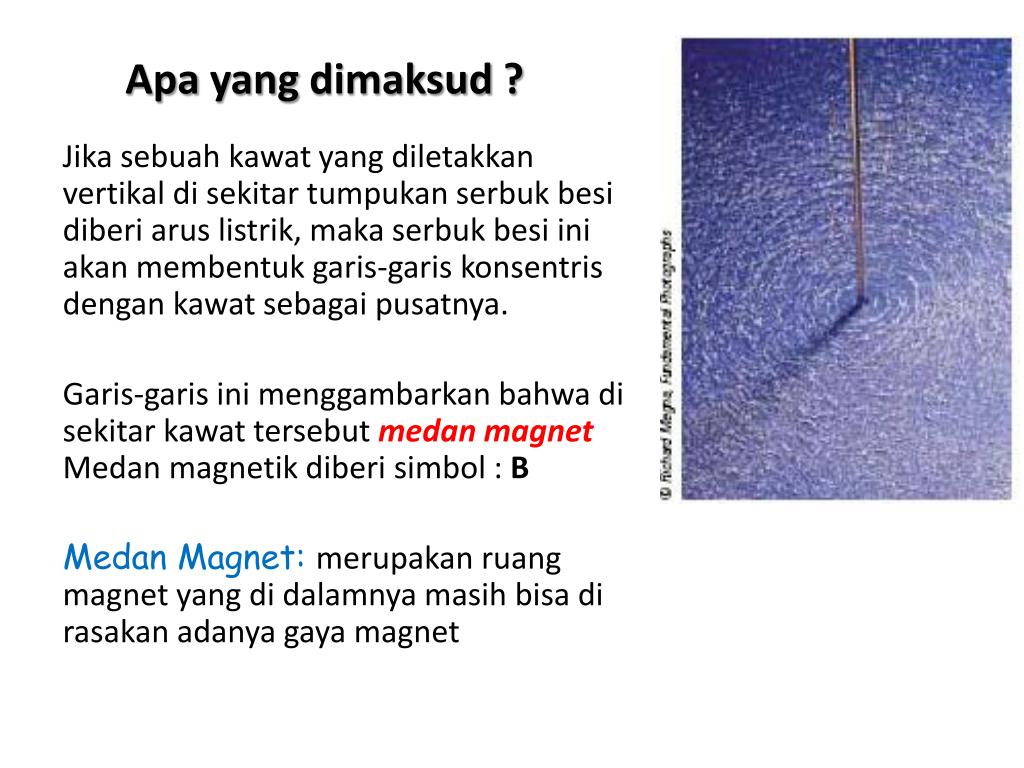

  2. Apa yang dimaksud ? Jikasebuahkawat yang diletakkanvertikaldisekitartumpukanserbukbesidiberiaruslistrik, makaserbukbesiiniakanmembentukgaris-gariskonsentrisdengankawatsebagaipusatnya. Garis-garisinimenggambarkanbahwadisekitarkawattersebutmedan magnet Medan magnetikdiberisimbol : B Medan Magnet: merupakanruang magnet yang didalamnyamasihbisadirasakanadanyagaya magnet

  3. Magnet DitemukandiMagnesia (sebuahkotadi Asia Kecil) lebihduludarilistrik. Di tempattersebutterdapatbatu-batuan yang saling tarikmenarik. Magnet besarBumi (sudahdimanfaatkanuntuknavigasisejakdulu)

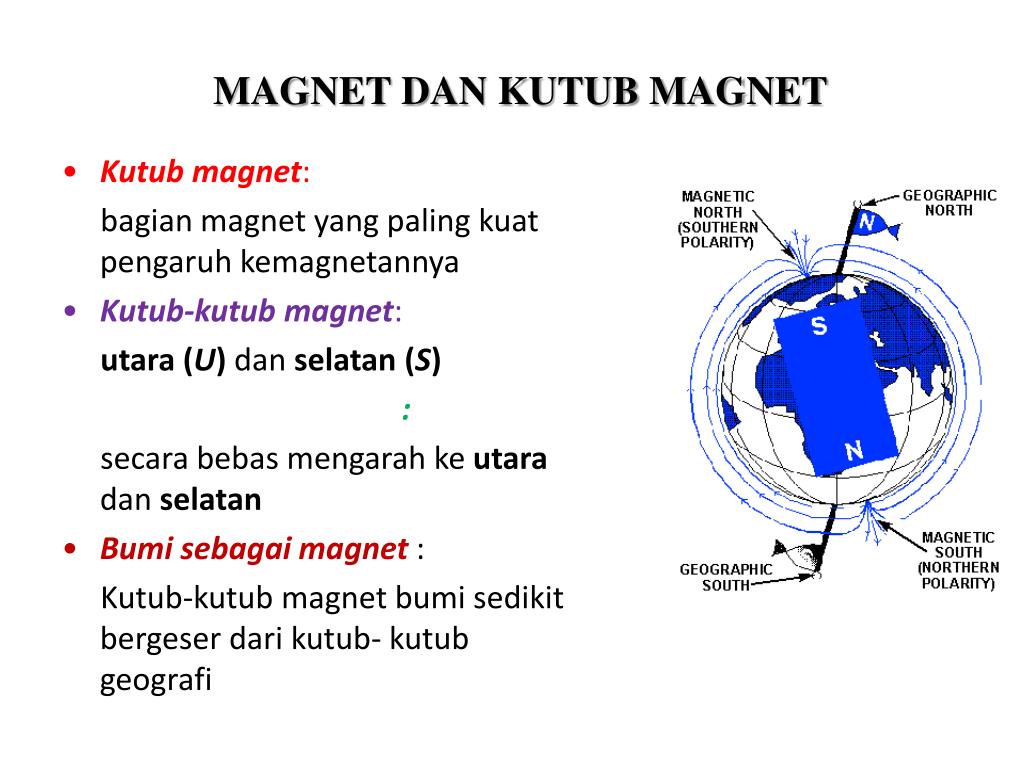

  4. MAGNET DAN KUTUB MAGNET • Kutub magnet: • bagian magnet yang paling kuatpengaruhkemagnetannya • Kutub-kutub magnet: • utara(U)danselatan (S) • Jarumuntukkompas : • secarabebasmengarahkeutaradanselatan • Bumisebagai magnet : • Kutub-kutub magnet bumisedikitbergeserdarikutub- kutubgeografi

  5. Medan Magnet (B) serupamedanlistrik (E)

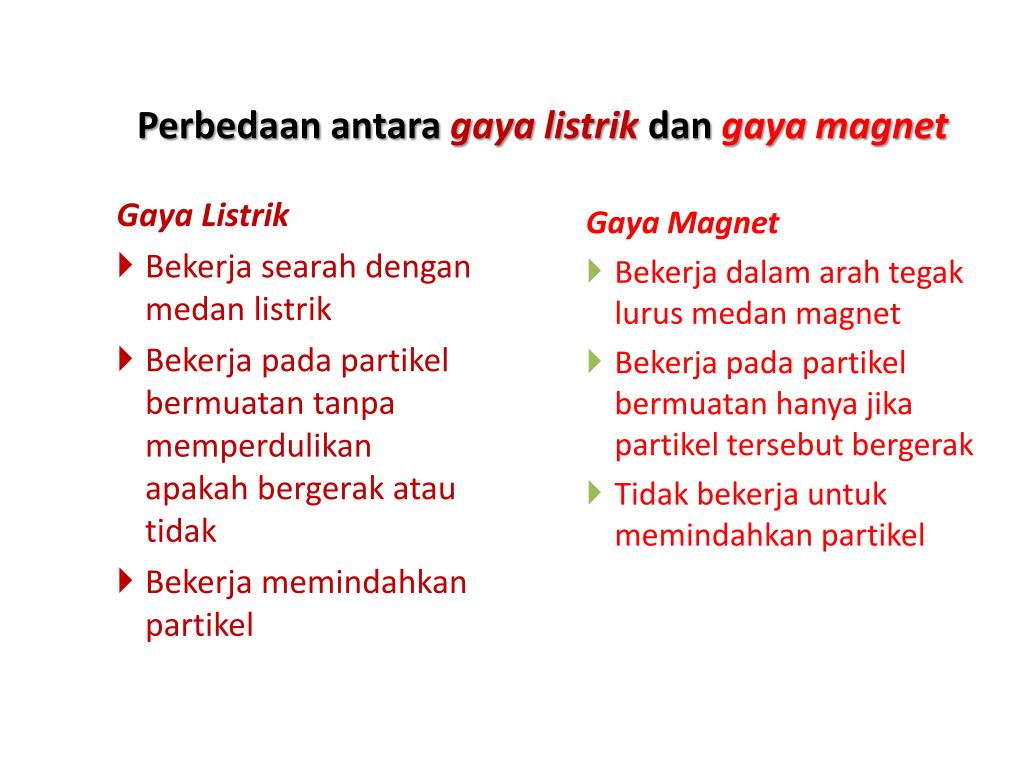

  6. Perbedaanantaragayalistrikdangaya magnet Gaya Listrik • Bekerja searah dengan medan listrik • Bekerja pada partikel bermuatan tanpa memperdulikan apakah bergerak atau tidak • Bekerja memindahkan partikel Gaya Magnet • Bekerjadalamarahtegaklurusmedan magnet • Bekerjapadapartikelbermuatanhanyajikapartikeltersebutbergerak • Tidakbekerjauntukmemindahkanpartikel

  7. 1. Medan magnet disekitar/akibataruslistrik

  8. Gaya magnet padakawatberarus

  9. r I Medan magnet disekitarkawatberarus atau

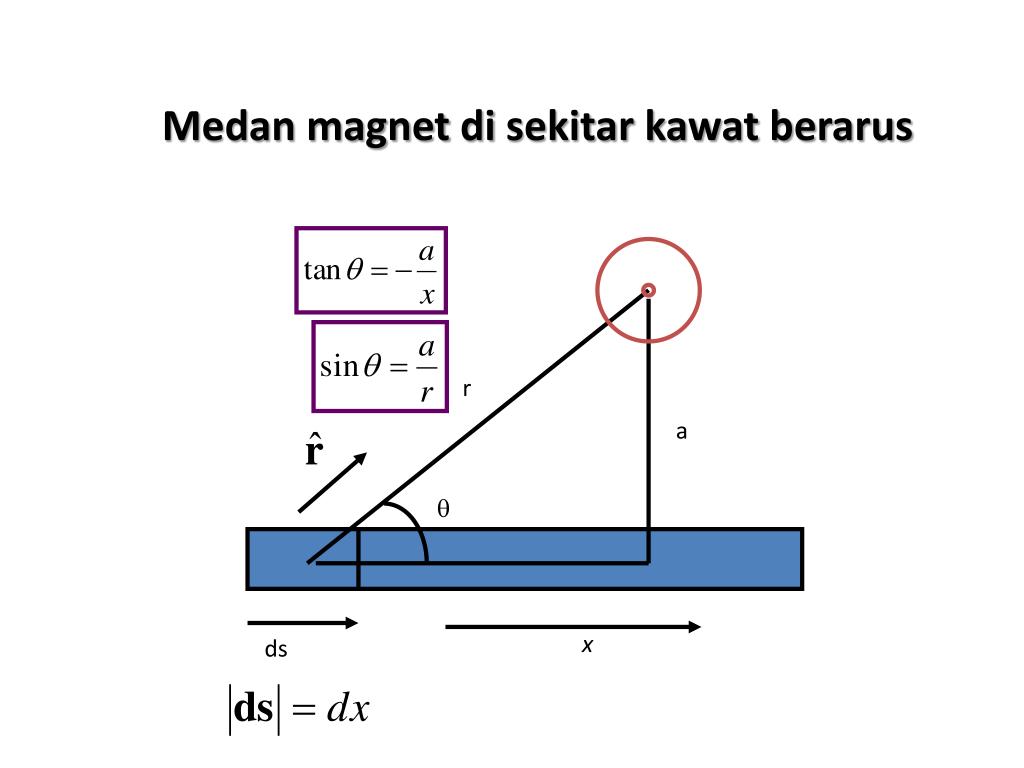

  10. r a q x ds Medan magnet disekitarkawatberarus

  11. dB r ds Besar: Arah: B berarah keluar

  12. A r Medan magnet didalamkawatberarusI0

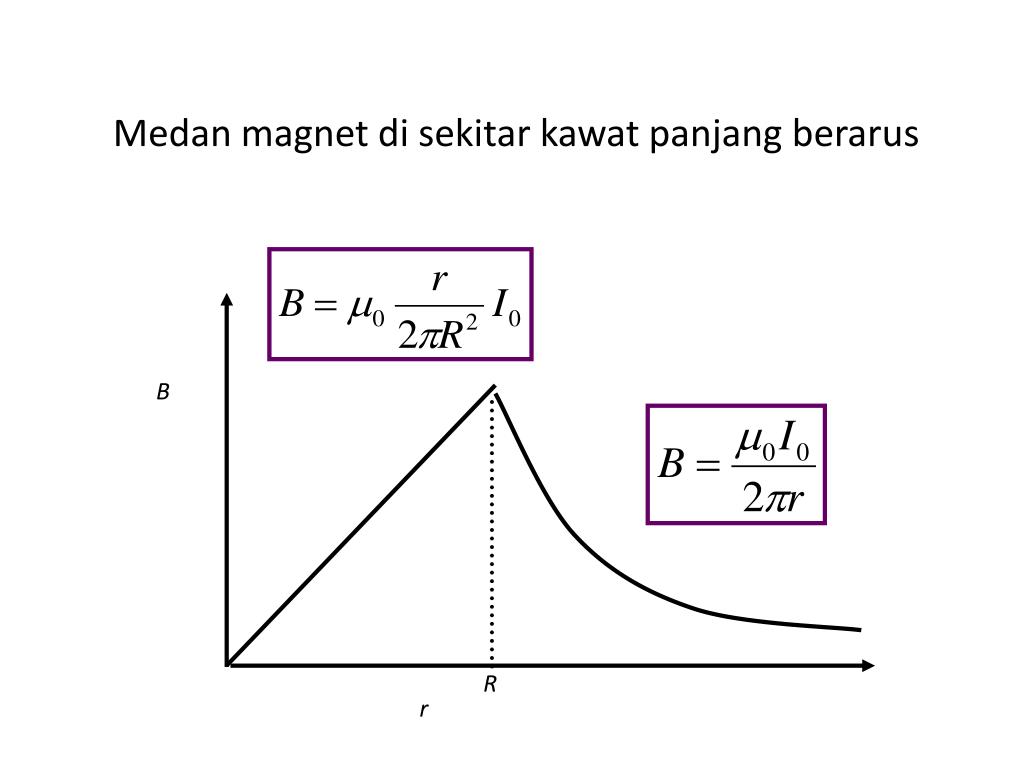

  13. B R r Medan magnet disekitarkawatpanjangberarus

  14. Satuan SI untuk B adalah : tesla(T) 1 tesla = 1 newton / (coulomb meter/detik) = 1 newton / (ampere meter) Kalaudikaitkandengan “definisi “ medan magnet : Jikasebuahkawatdenganpanjang 1 meter danberaruslistrik 1 ampere dalampengaruhmedan magnet menghasilkangaya 1 Newton, makabesarmedan magnet tersebutadalah 1 tesla. Satuan yang lebihawaluntuk B (bukan SI) adalah : gauss. 1 tesla = 104 gauss

  15. 2. Partikelbermuatandalam Medan magnet

  16. Gaya Lorentz

  17. Gaya yang bekerja pada muatan yang bergerak dalam medan magnet • Besarnya gaya magnetik FByang bekerja pada suatu partikel sebanding dengan muatan q dan laju partikel |v| • arah dari gaya FB bergantung pada arah kecepatan partikel v dan arah medan magnetik B • Ketika partikel bergerak sejajar dengan vektor medan magnetik, gaya magnetik yang bekerja pada partikel adalah nol

  18. Ketika vektor kecepatan partikel vmembuat sudut  0dengan medan magnetik, gaya magnetik bekerja dalam arah yang tegak lurus dengan vdan B. Dengan kata lainF bidang yang dibentuk oleh v dan B • Gaya magnetik yang bekerja pada muatan positif berlawanan arah dengan gaya magnetik yang bekerja pada muatan negatif yang begerak dalam arah yang sama • Besarnya medan magnetik yang bekerja pada partikel yang bergerak sebanding dengan sin q dimana qadalah sudut yang dibentuk vektor kecepatan partikel dan medan magnetik B

  19. Menentukanarahgaya Lorentz :

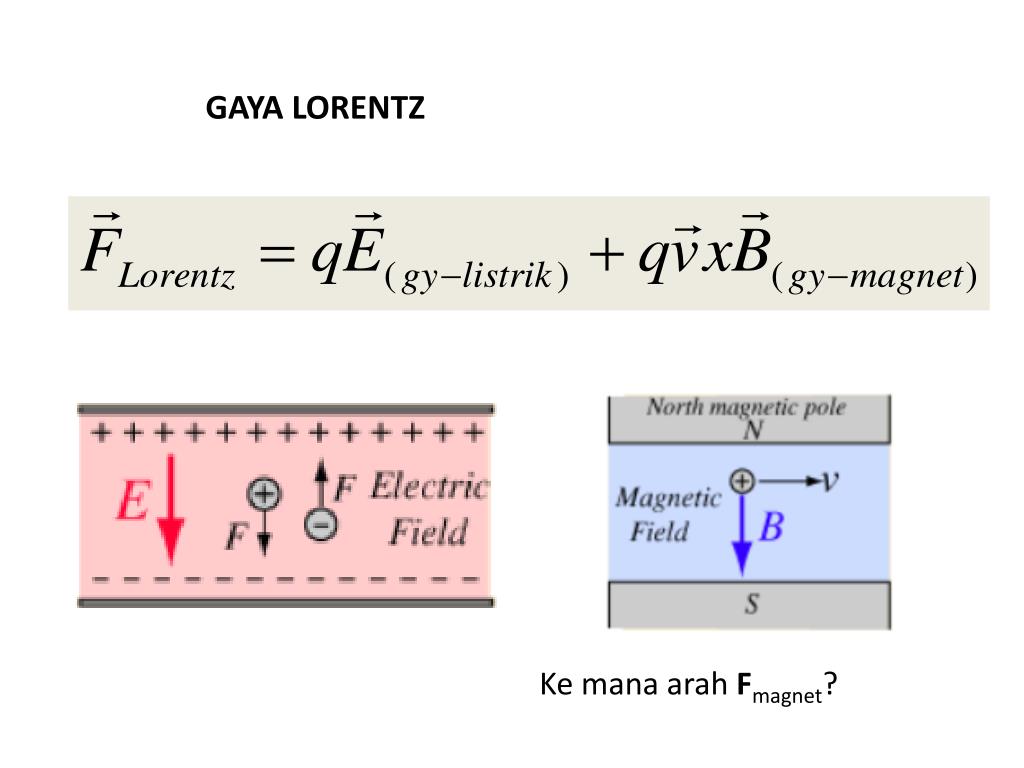

  20. GAYA LORENTZ Ke mana arah Fmagnet?

  21. FB + + + + + + + v v Partikel bermuatan dalam medan magnetik serba sama Medan menembus bidang Perhatikan laju tidak berubah tetapi arah berubah Force is always  to v

  22. FB + + v Medan menembus bidang Karena gaya selalu dalam arah radial, ia bekerja untuk mempertahankan partikelbergerak dalam lingkaran
