1 / 9

TELECOMUNICACIONES I

TELECOMUNICACIONES I. Modulación Angular de Banda Angosta. FM de banda estrecha si la máxima desviación es <<1. TELECOMUNICACIONES I. Modulación Angular de Banda Angosta. xc(t)=Accos[2πfct+φ(t)] =Ac cos[φ(t)] cos(2πfct) −Ac sen[φ(t)] sen(2πfct ).

levia
Download Presentation

TELECOMUNICACIONES I

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

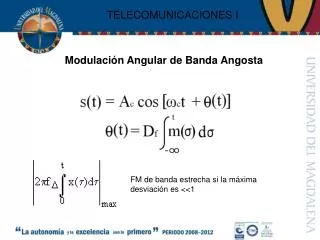

  1. TELECOMUNICACIONES I Modulación Angular de Banda Angosta FM de banda estrecha si la máxima desviación es <<1

  2. TELECOMUNICACIONES I Modulación Angular de Banda Angosta xc(t)=Accos[2πfct+φ(t)] =Ac cos[φ(t)] cos(2πfct) −Ac sen[φ(t)] sen(2πfct) Si φ(t) es muy pequeño o si β < π / 2 , entonces cos[φ(t)] ≈ 1 y sen[φ(t)] ≈φ(t) . En consecuencia, la señal xc (t) puede aproximarse en la forma siguiente: xc(t)=Accos(2πfct)−Acφ(t)sen(2πfct) φ(t) ⇔ Φ(f),

  3. TELECOMUNICACIONES I Modulación Angular de Banda Angosta Observamos que si el ancho de banda de x(t) es W, el ancho de banda de la señal FM de banda estrecha es 2W.

  4. TELECOMUNICACIONES I Modulación Sinusoidal Compuesta

  5. TELECOMUNICACIONES I Modulación Sinusoidal Compuesta

  6. TELECOMUNICACIONES I Transmisión de FM Mono y Estereofónica

  7. TELECOMUNICACIONES I Transmisión de FM Mono y Estereofónica

  8. TELECOMUNICACIONES I Transmisión de FM Mono y Estereofónica

  9. TELECOMUNICACIONES I TV Comercial Sistema NTSC
