  1. Câblage informatique de réseaux locaux Maxime LAROSA Année 2004

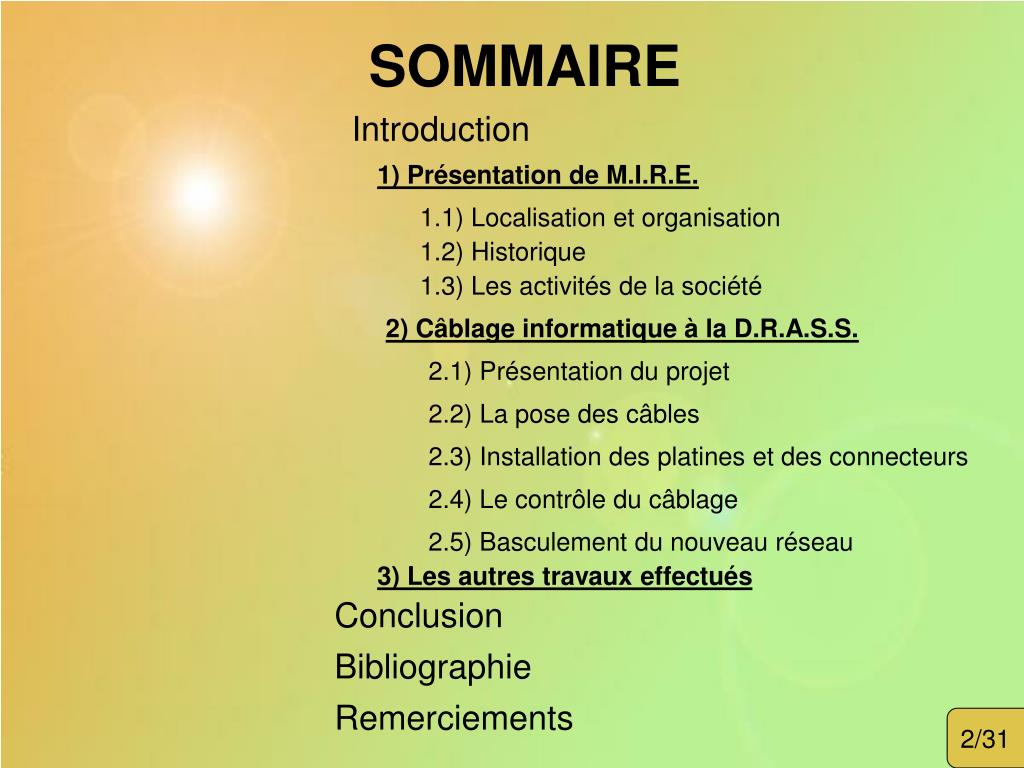

  2. SOMMAIRE Introduction 1) Présentation de M.I.R.E. 1.1) Localisation et organisation 1.2) Historique 1.3) Les activités de la société 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs 2.4) Le contrôle du câblage 2.5) Basculement du nouveau réseau 3) Les autres travaux effectués Conclusion Bibliographie Remerciements 2/31

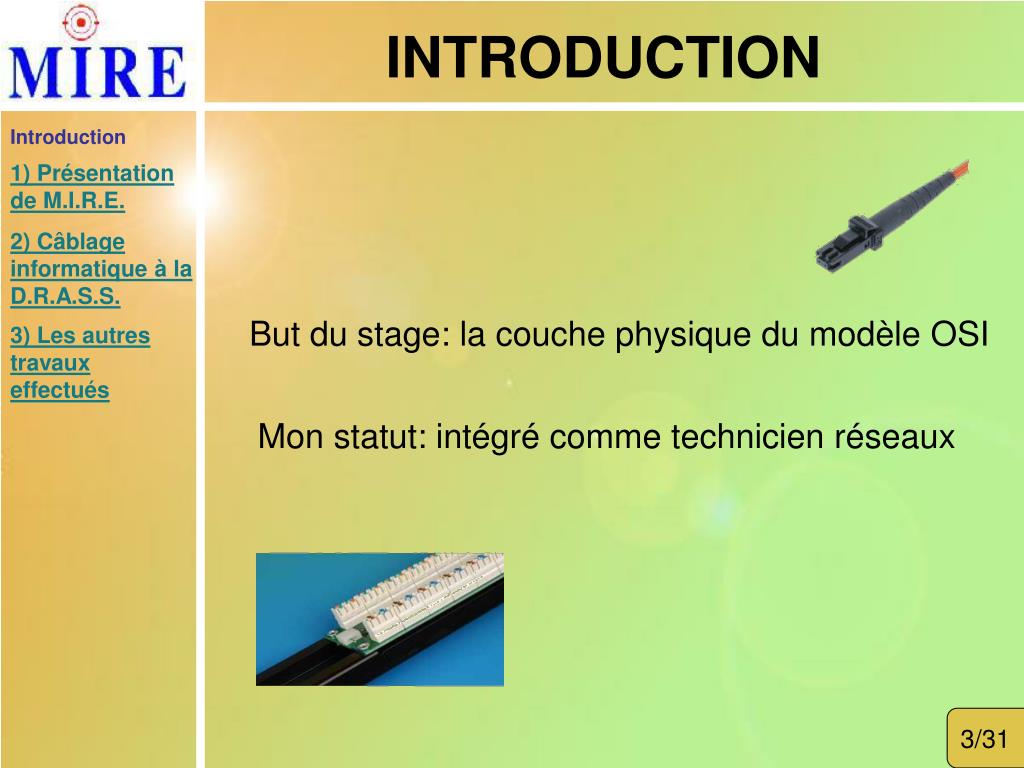

  3. INTRODUCTION Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. But du stage: la couche physique du modèle OSI 3) Les autres travaux effectués Mon statut: intégré comme technicien réseaux 3/31

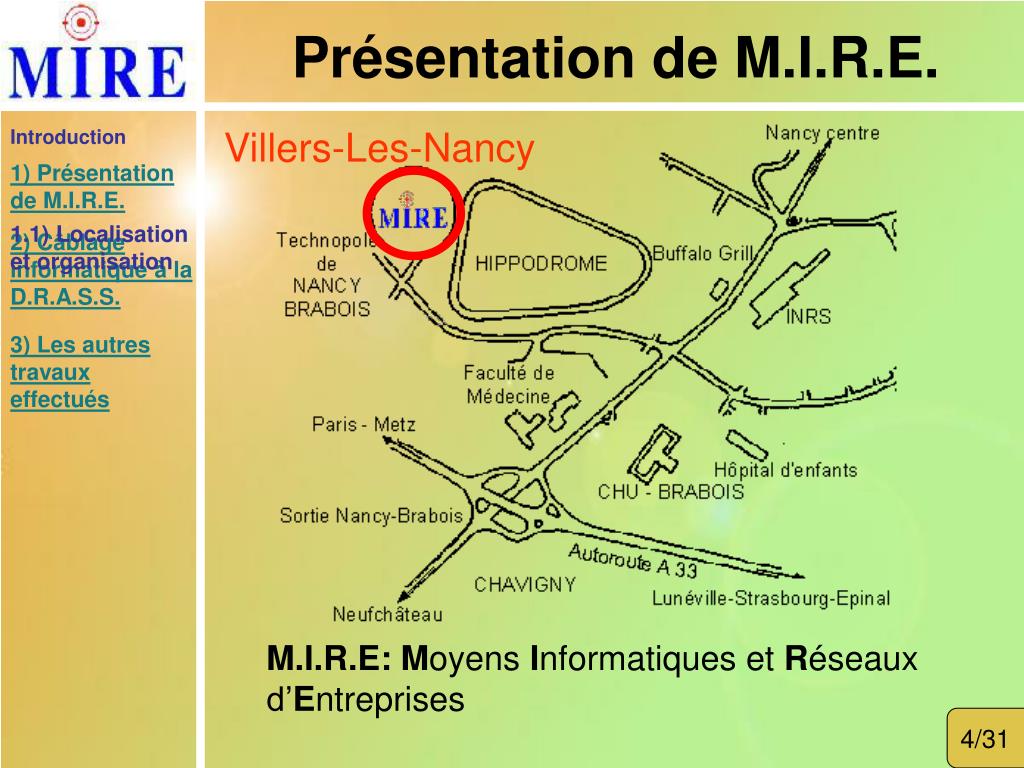

  4. Présentation de M.I.R.E. Villers-Les-Nancy Introduction 1)Présentation de M.I.R.E. 1.1) Localisation et organisation 2) Câblage informatique à la D.R.A.S.S. 3) Les autres travaux effectués M.I.R.E:Moyens Informatiques et Réseaux d’Entreprises 4/31

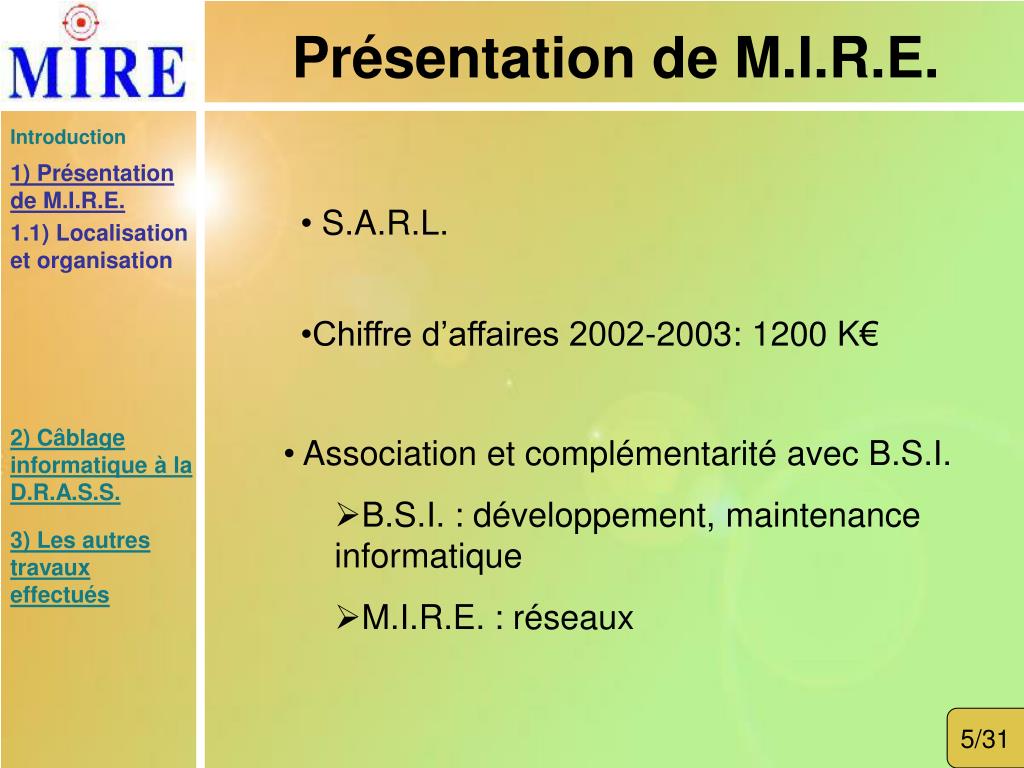

  5. Présentation de M.I.R.E. Introduction 1)Présentation de M.I.R.E. • S.A.R.L. 1.1) Localisation et organisation • Chiffre d’affaires 2002-2003: 1200 K€ 2) Câblage informatique à la D.R.A.S.S. • Association et complémentarité avec B.S.I. • B.S.I. : développement, maintenance informatique • M.I.R.E. : réseaux 3) Les autres travaux effectués 5/31

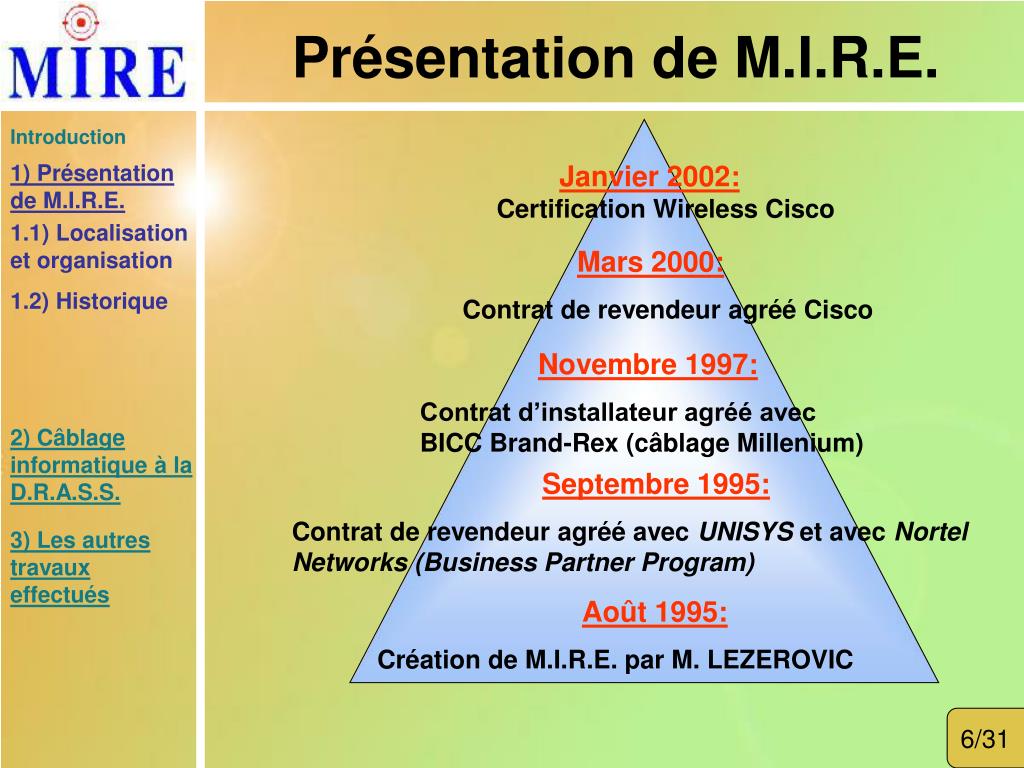

  6. Présentation de M.I.R.E. Introduction 1)Présentation de M.I.R.E. Janvier 2002: Certification Wireless Cisco 1.1) Localisation et organisation Mars 2000: Contrat de revendeur agréé Cisco 1.2) Historique Novembre 1997: Contrat d’installateur agréé avec BICC Brand-Rex (câblage Millenium) 2) Câblage informatique à la D.R.A.S.S. Septembre 1995: Contrat de revendeur agréé avec UNISYSet avec Nortel Networks (Business Partner Program) 3) Les autres travaux effectués Août 1995: Création de M.I.R.E. par M. LEZEROVIC 6/31

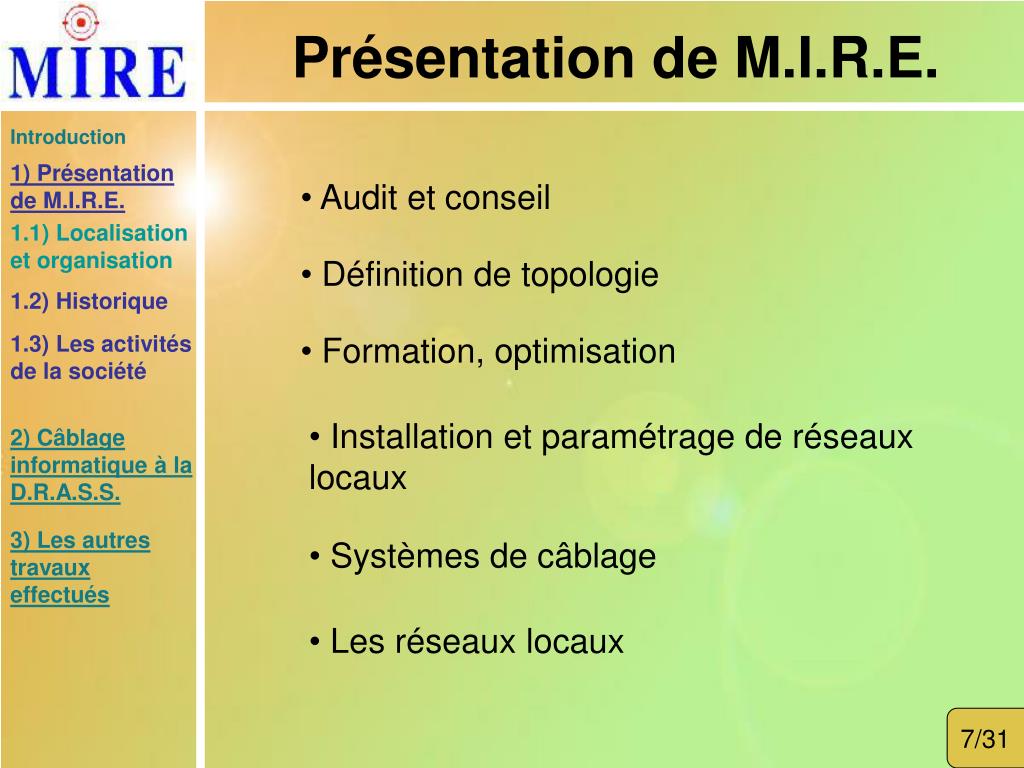

  7. Présentation de M.I.R.E. Introduction 1)Présentation de M.I.R.E. • Audit et conseil 1.1) Localisation et organisation • Définition de topologie 1.2) Historique 1.3) Les activités de la société • Formation, optimisation • Installation et paramétrage de réseaux locaux 2) Câblage informatique à la D.R.A.S.S. 3) Les autres travaux effectués • Systèmes de câblage • Les réseaux locaux 7/31

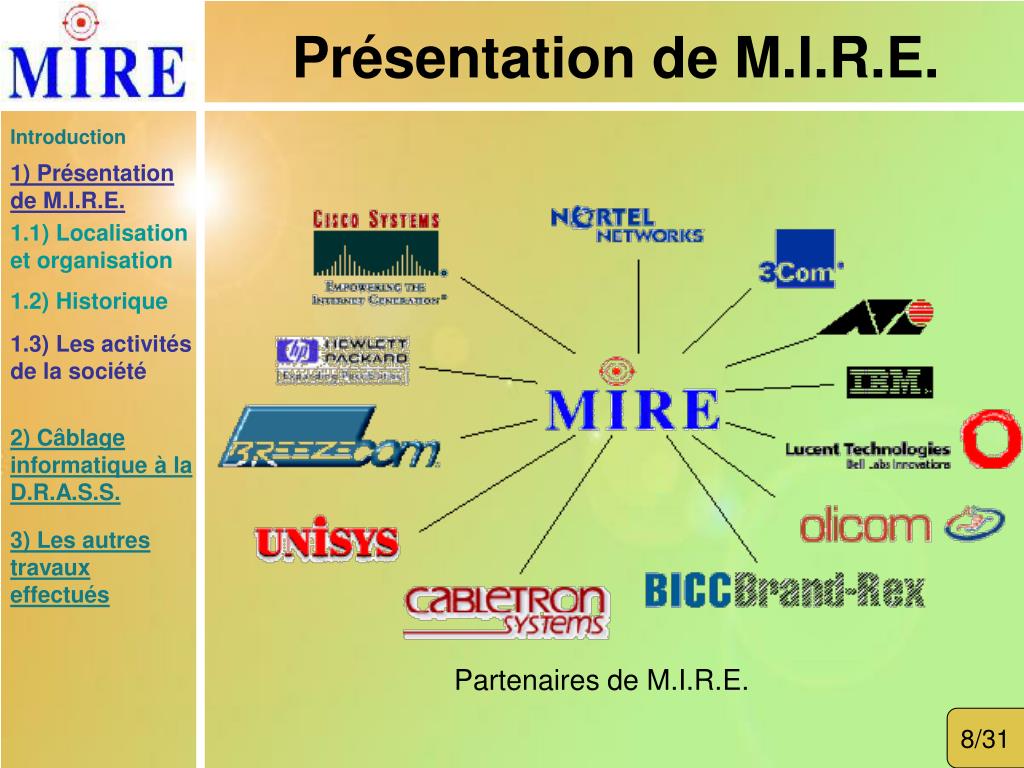

  8. Présentation de M.I.R.E. Introduction 1)Présentation de M.I.R.E. 1.1) Localisation et organisation 1.2) Historique 1.3) Les activités de la société 2) Câblage informatique à la D.R.A.S.S. 3) Les autres travaux effectués Partenaires de M.I.R.E. 8/31

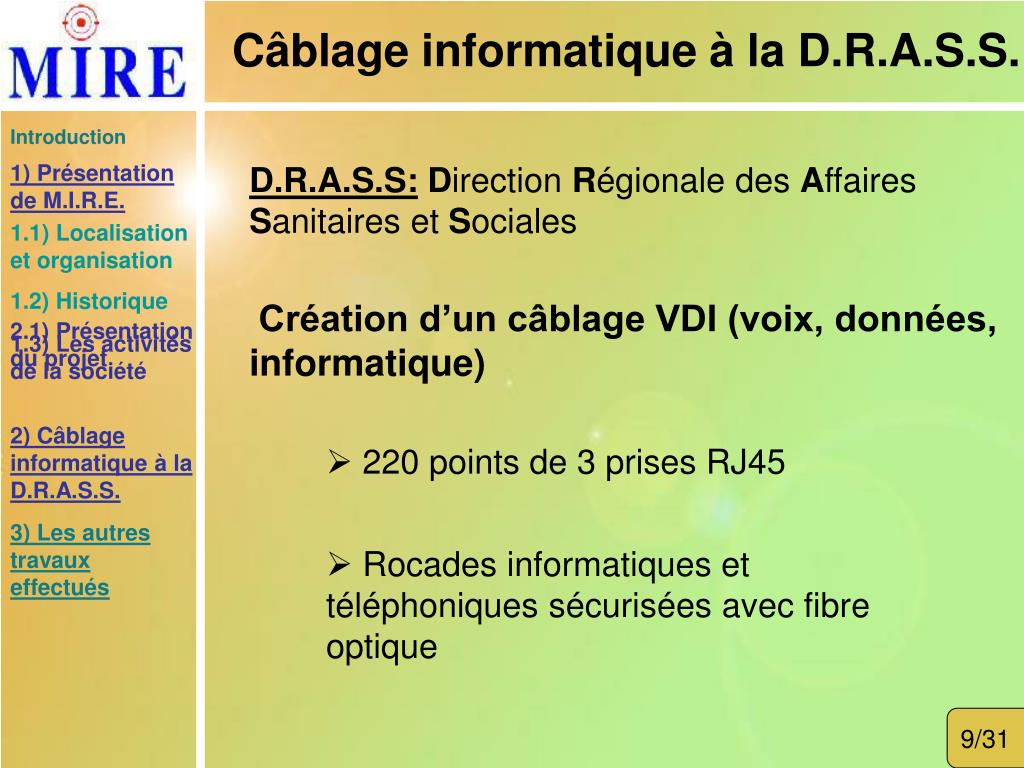

  9. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. D.R.A.S.S:Direction Régionale des Affaires Sanitaires et Sociales 1.1) Localisation et organisation 1.2) Historique Création d’un câblage VDI (voix, données, informatique) 2.1) Présentation du projet 1.3) Les activités de la société 2) Câblage informatique à la D.R.A.S.S. • 220 points de 3 prises RJ45 3) Les autres travaux effectués • Rocades informatiques et téléphoniques sécurisées avec fibre optique 9/31

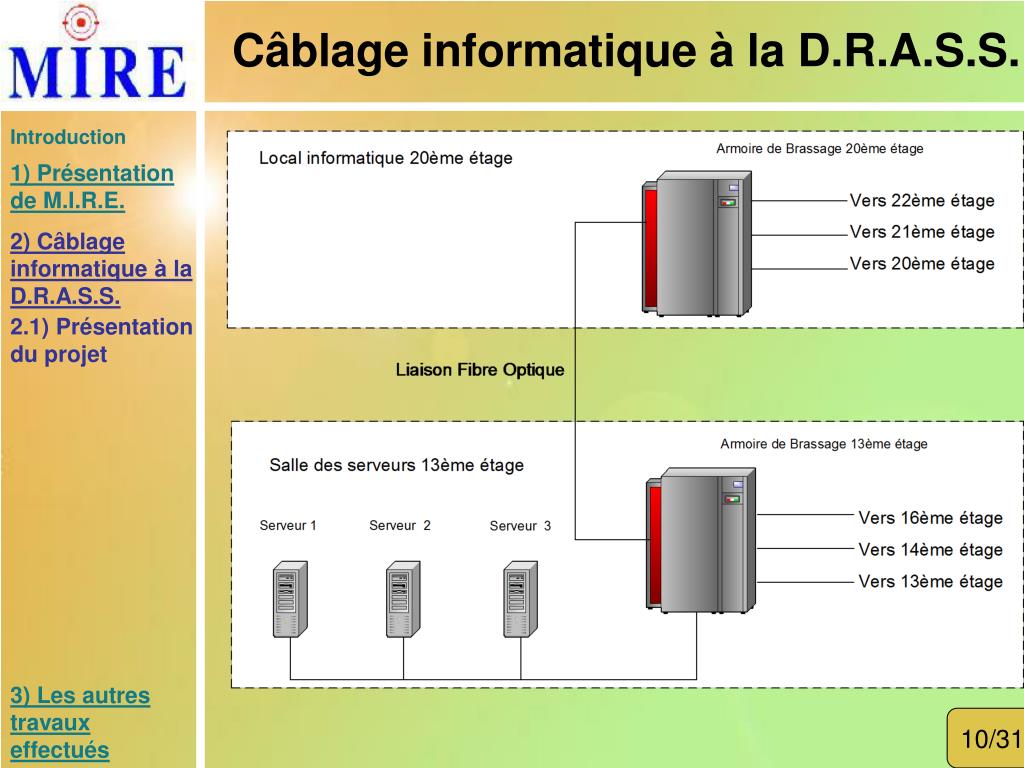

  10. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet 3) Les autres travaux effectués 10/31

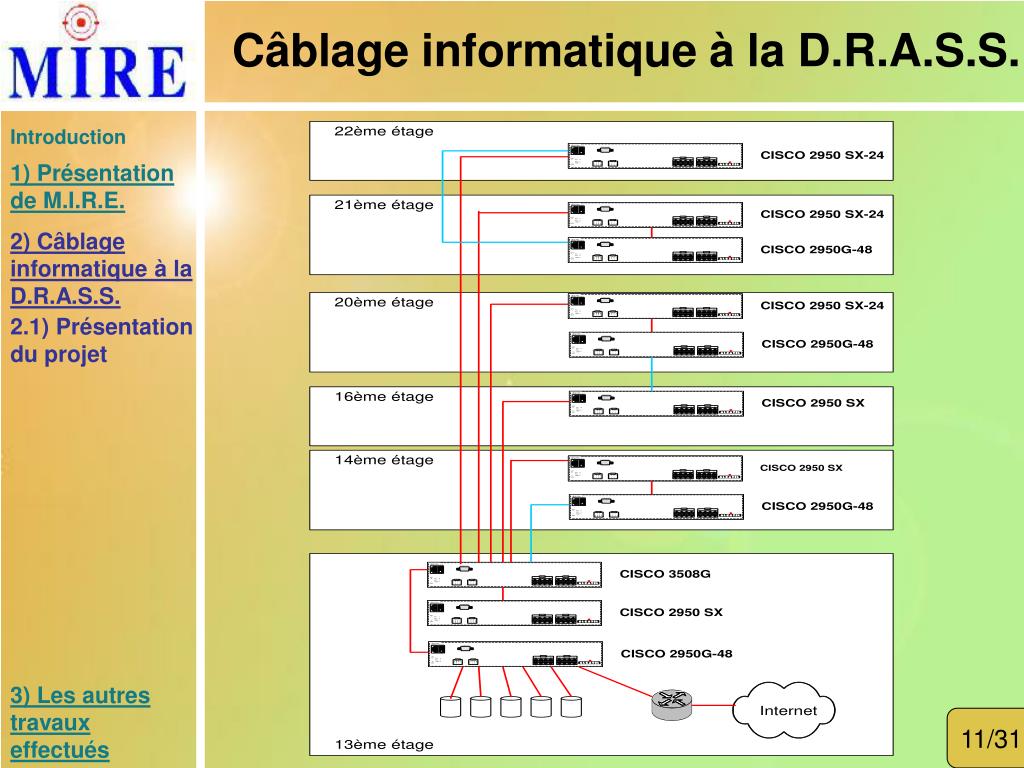

  11. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet 3) Les autres travaux effectués 11/31

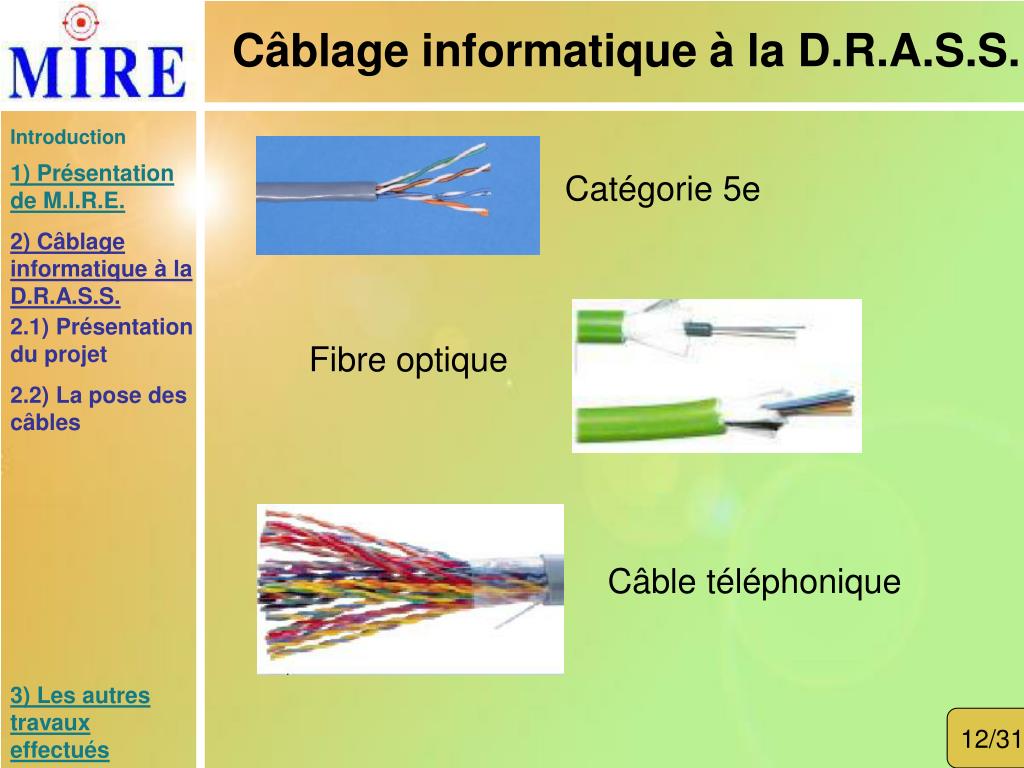

  12. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. Catégorie 5e 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Fibre optique 2.2) La pose des câbles Câble téléphonique 3) Les autres travaux effectués 12/31

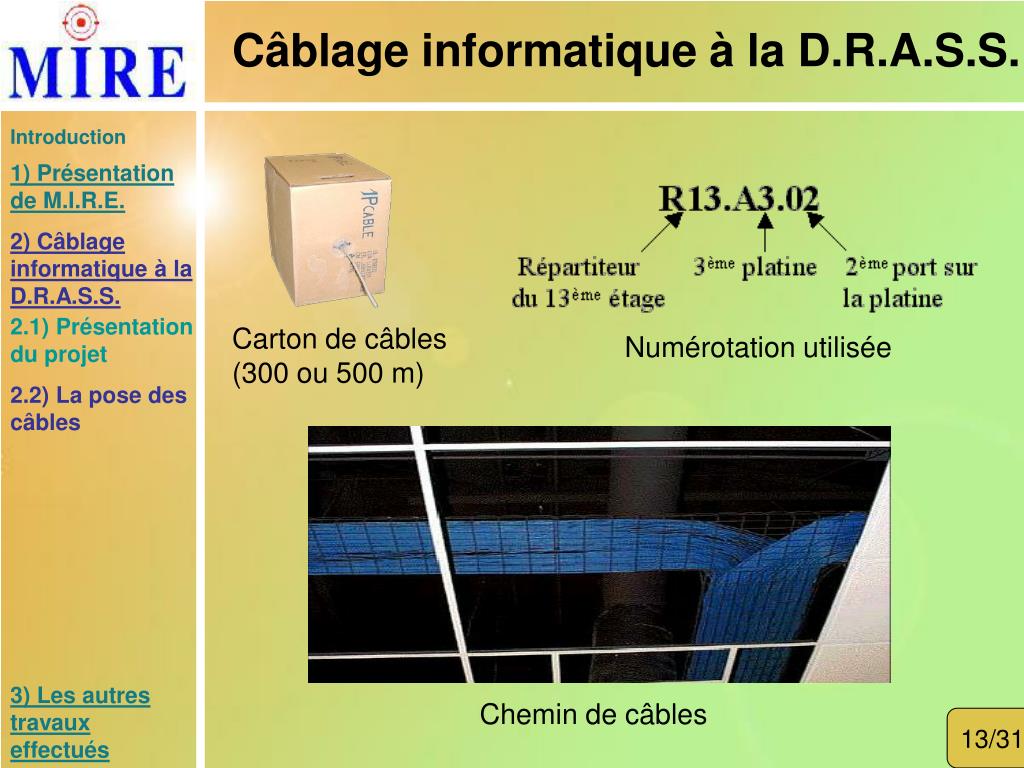

  13. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Carton de câbles (300 ou 500 m) Numérotation utilisée 2.2) La pose des câbles 3) Les autres travaux effectués Chemin de câbles 13/31

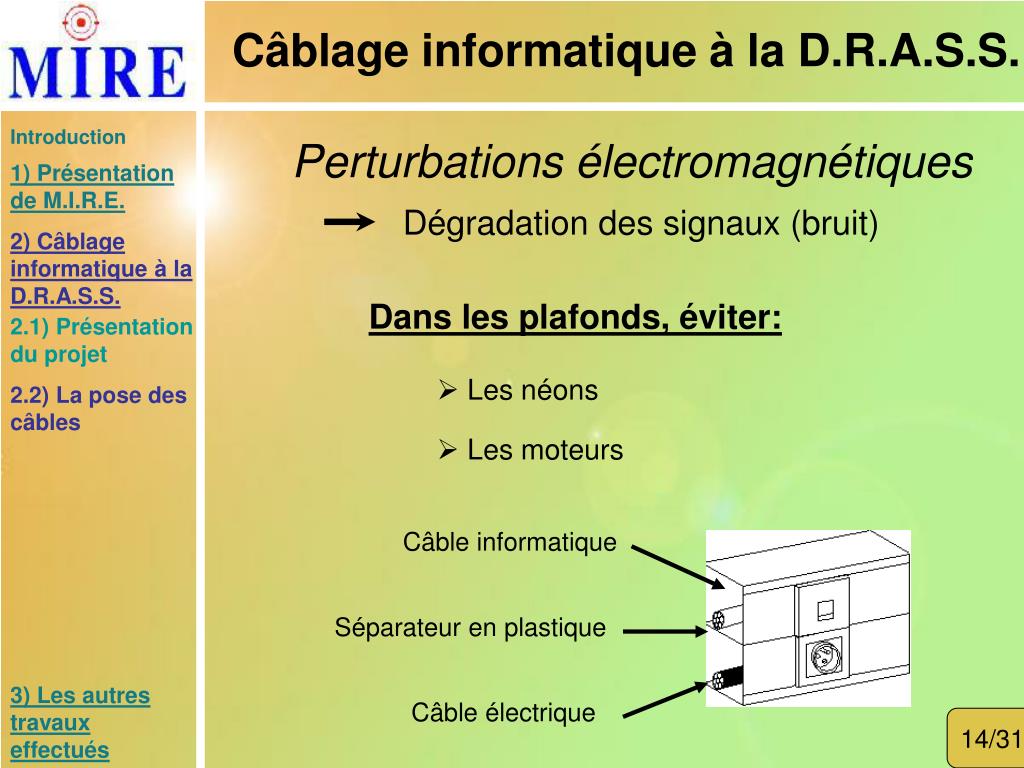

  14. Câblage informatique à la D.R.A.S.S. Introduction Perturbations électromagnétiques 1)Présentation de M.I.R.E. Dégradation des signaux (bruit) 2) Câblage informatique à la D.R.A.S.S. Dans les plafonds, éviter: 2.1) Présentation du projet • Les néons 2.2) La pose des câbles • Les moteurs Câble informatique Séparateur en plastique 3) Les autres travaux effectués Câble électrique 14/31

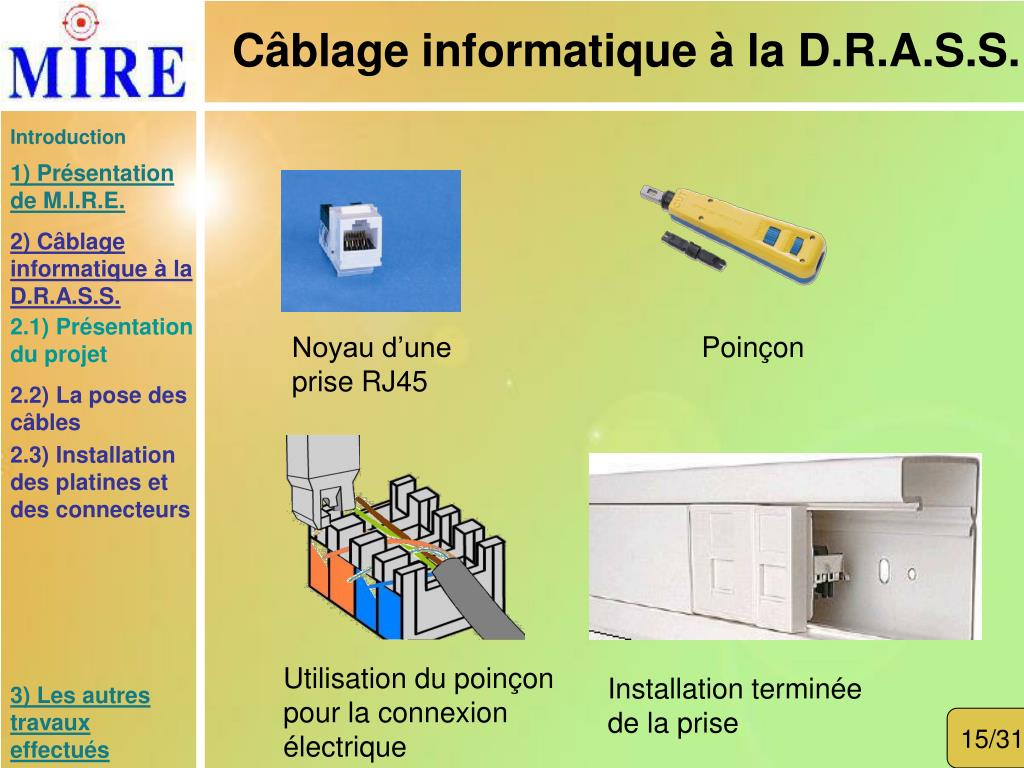

  15. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Noyau d’une prise RJ45 Poinçon 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs Utilisation du poinçon pour la connexion électrique Installation terminée de la prise 3) Les autres travaux effectués 15/31

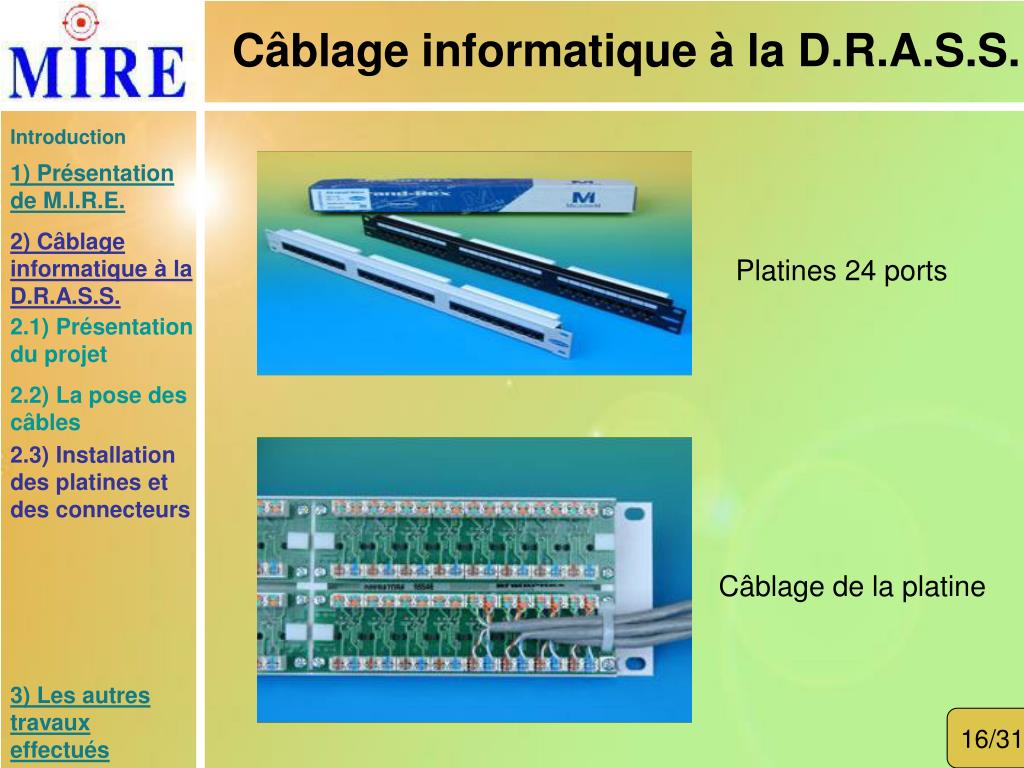

  16. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. Platines 24 ports 2.1) Présentation du projet 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs Câblage de la platine 3) Les autres travaux effectués 16/31

  17. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs Installation des platines dans l’armoire de brassage 3) Les autres travaux effectués 17/31

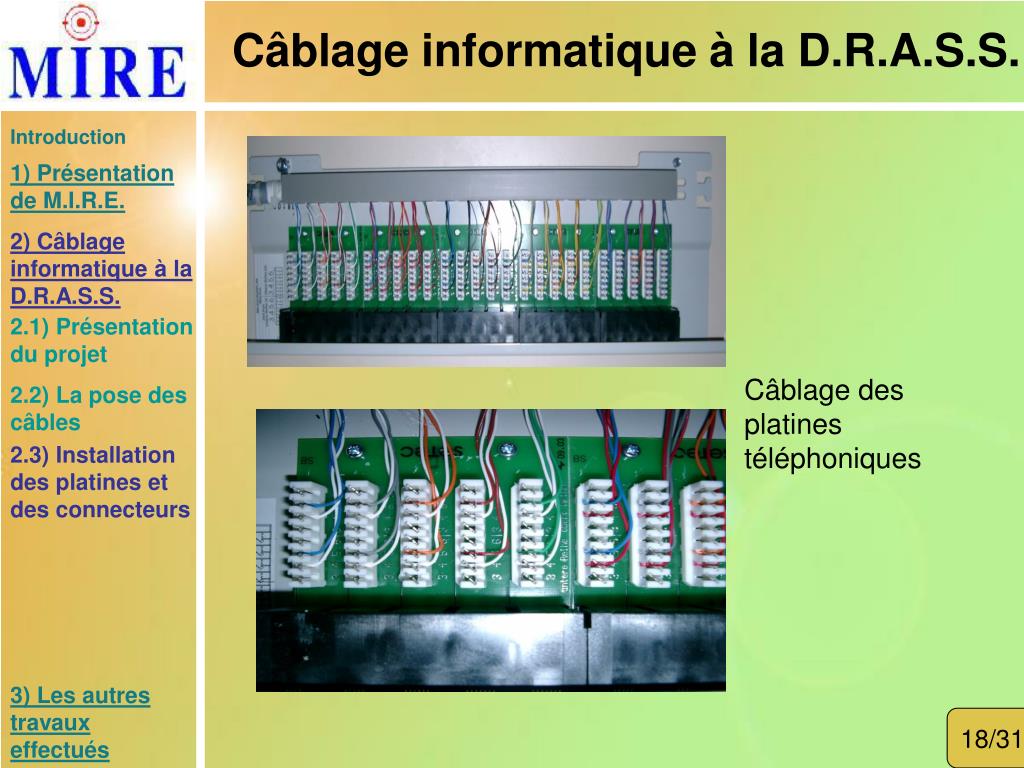

  18. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Câblage des platines téléphoniques 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs 3) Les autres travaux effectués 18/31

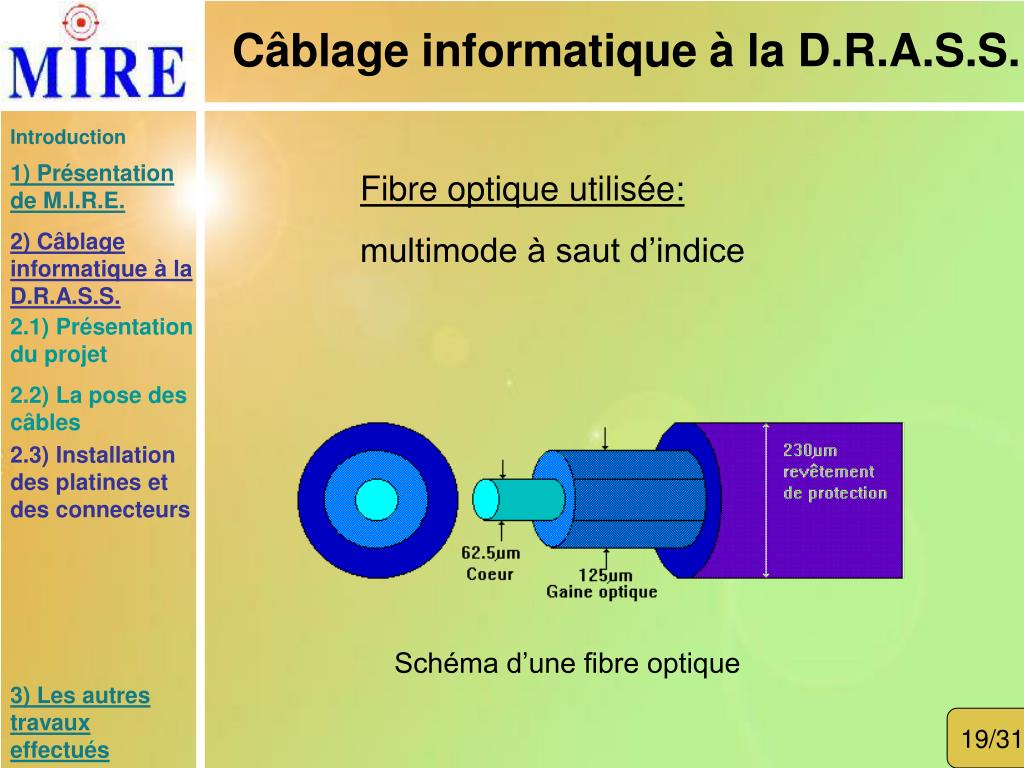

  19. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. Fibre optique utilisée: multimode à saut d’indice 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs Schéma d’une fibre optique 3) Les autres travaux effectués 19/31

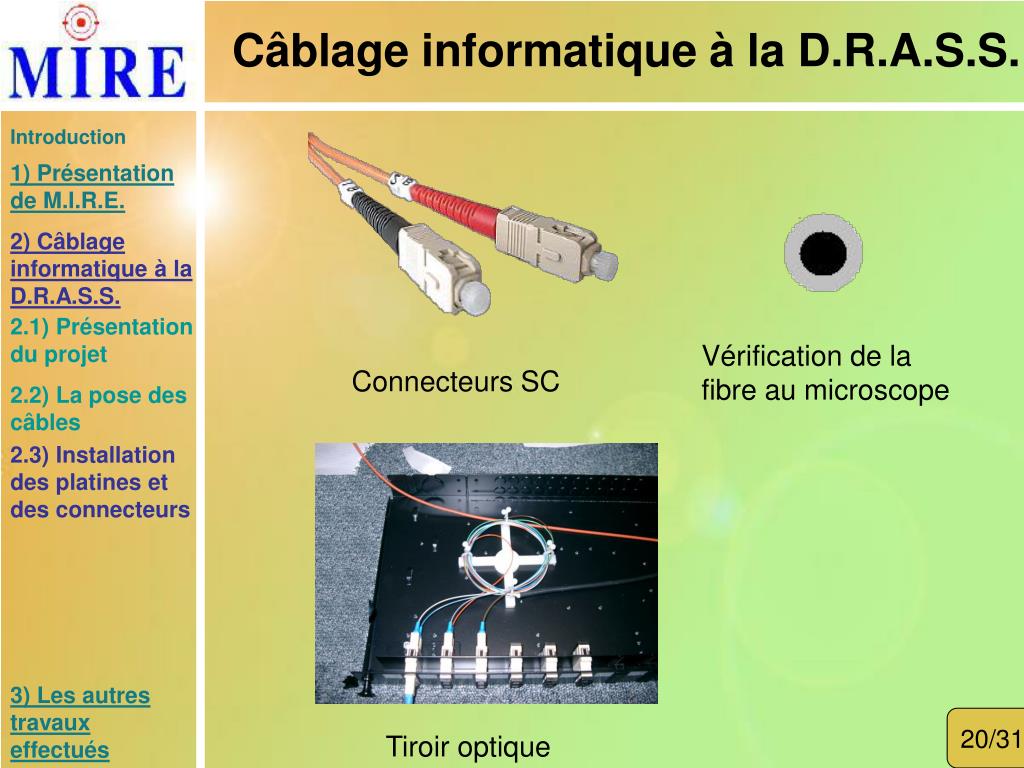

  20. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Vérification de la fibre au microscope Connecteurs SC 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs 3) Les autres travaux effectués 20/31 Tiroir optique

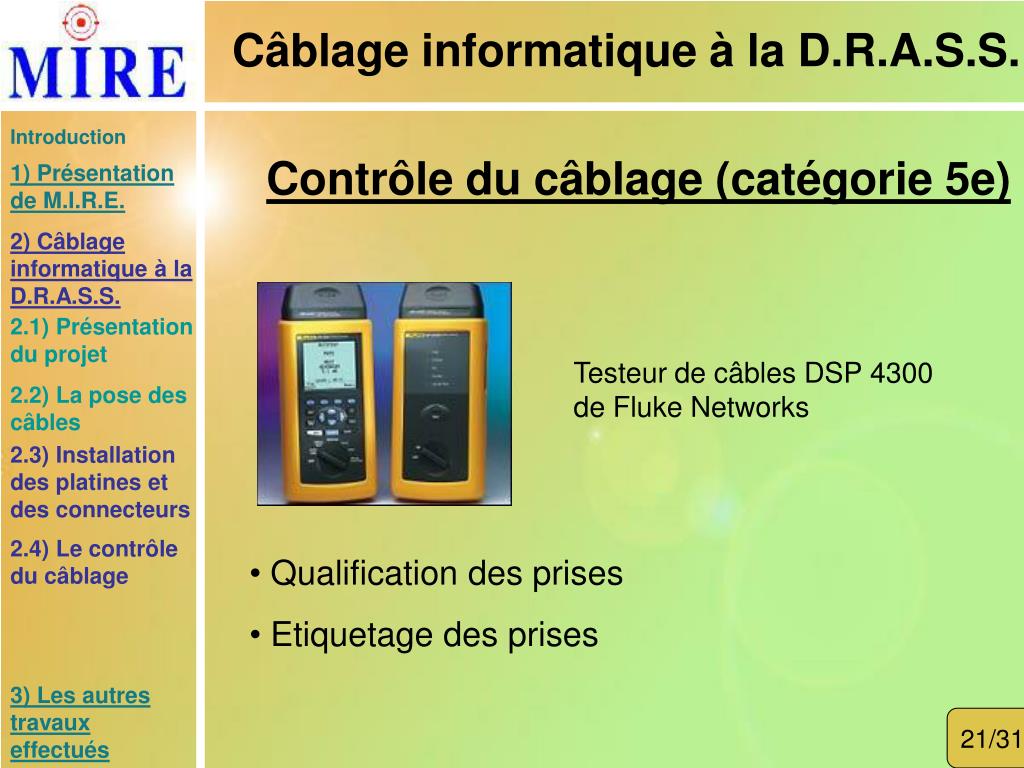

  21. Câblage informatique à la D.R.A.S.S. Introduction Contrôle du câblage (catégorie 5e) 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Testeur de câbles DSP 4300 de Fluke Networks 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs 2.4) Le contrôle du câblage • Qualification des prises • Etiquetage des prises 3) Les autres travaux effectués 21/31

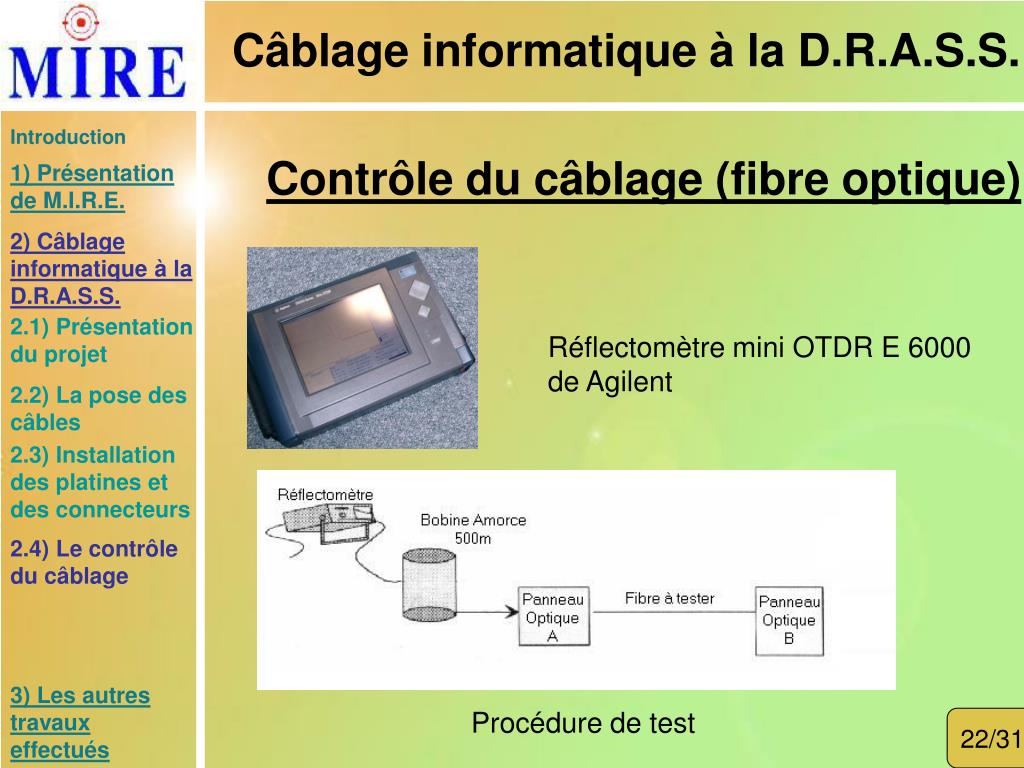

  22. Câblage informatique à la D.R.A.S.S. Introduction Contrôle du câblage (fibre optique) 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Réflectomètre mini OTDR E 6000 de Agilent 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs 2.4) Le contrôle du câblage 3) Les autres travaux effectués Procédure de test 22/31

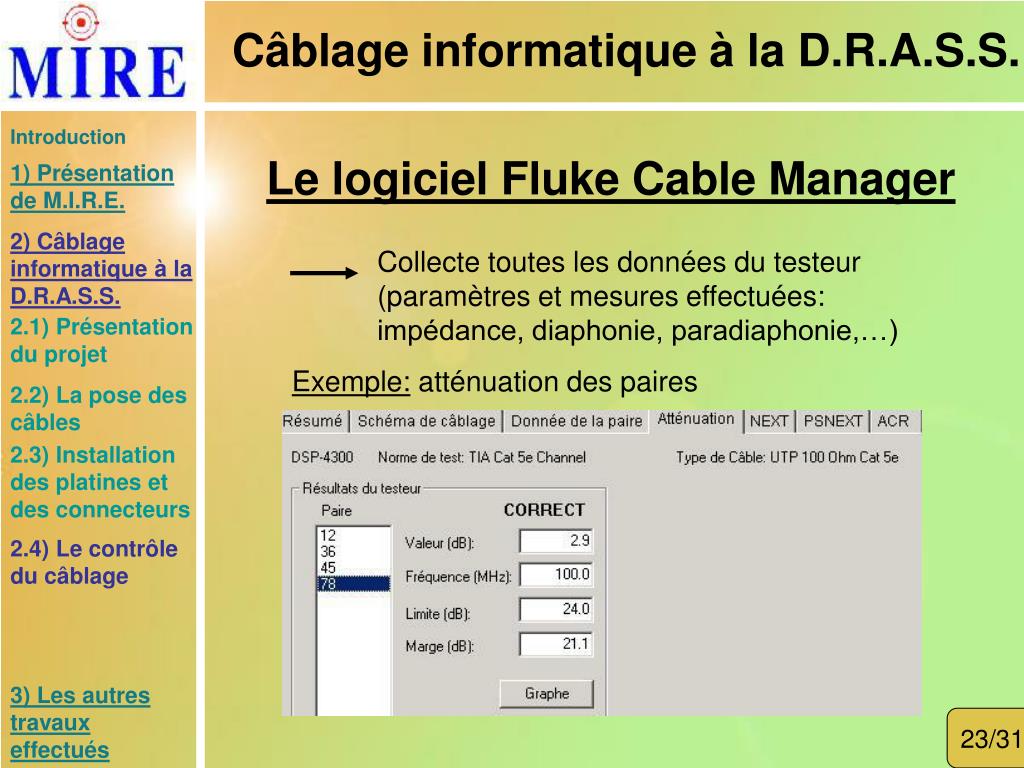

  23. Câblage informatique à la D.R.A.S.S. Introduction Le logiciel Fluke Cable Manager 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. Collecte toutes les données du testeur (paramètres et mesures effectuées: impédance, diaphonie, paradiaphonie,…) 2.1) Présentation du projet Exemple: atténuation des paires 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs 2.4) Le contrôle du câblage 3) Les autres travaux effectués 23/31

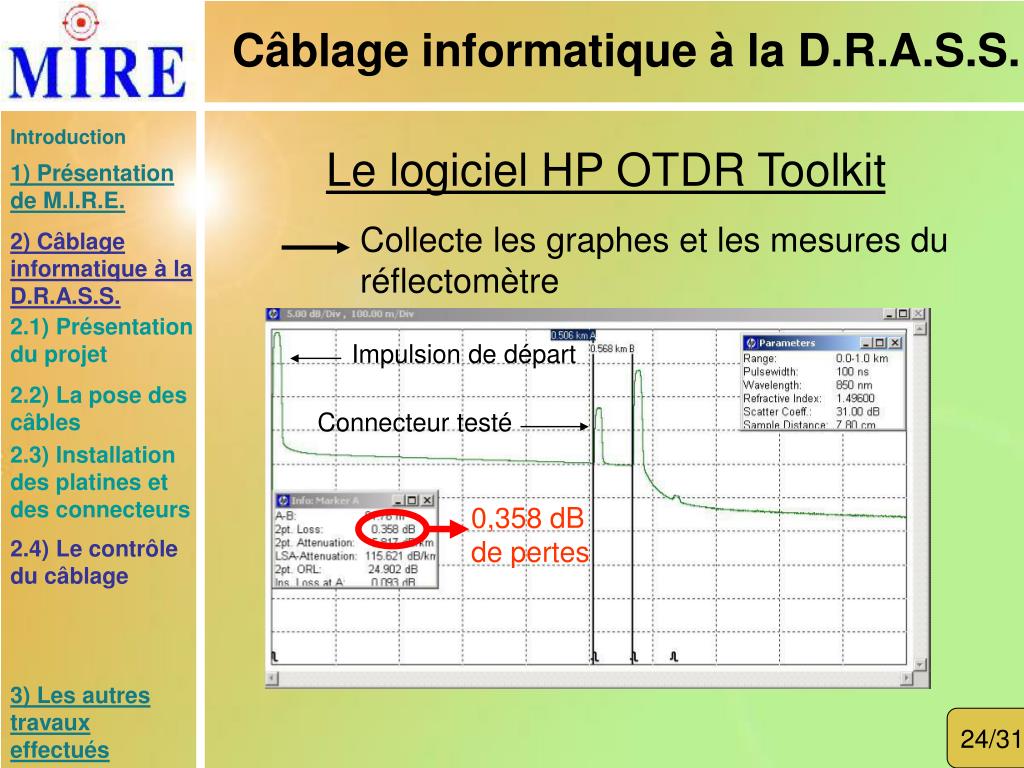

  24. Câblage informatique à la D.R.A.S.S. Introduction Le logiciel HP OTDR Toolkit 1)Présentation de M.I.R.E. Collecte les graphes et les mesures du réflectomètre 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet Impulsion de départ 2.2) La pose des câbles Connecteur testé 2.3) Installation des platines et des connecteurs 0,358 dB de pertes 2.4) Le contrôle du câblage 3) Les autres travaux effectués 24/31

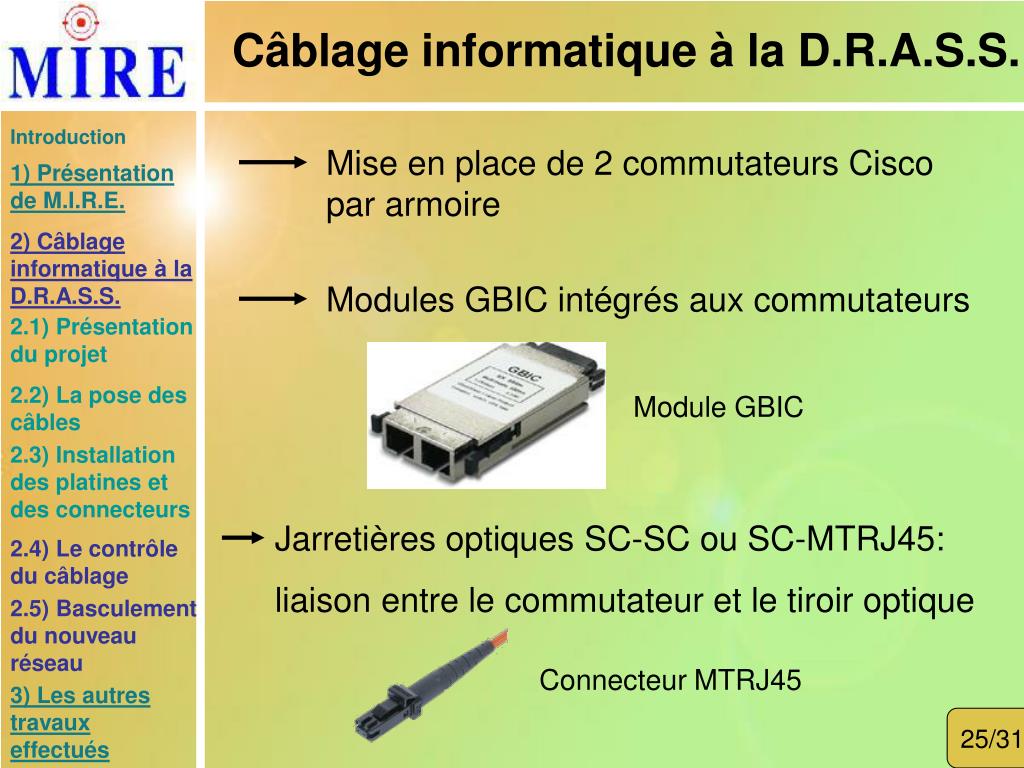

  25. Câblage informatique à la D.R.A.S.S. Introduction Mise en place de 2 commutateurs Cisco par armoire 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. Modules GBIC intégrés aux commutateurs 2.1) Présentation du projet 2.2) La pose des câbles Module GBIC 2.3) Installation des platines et des connecteurs Jarretières optiques SC-SC ou SC-MTRJ45: liaison entre le commutateur et le tiroir optique 2.4) Le contrôle du câblage 2.5) Basculement du nouveau réseau Connecteur MTRJ45 3) Les autres travaux effectués 25/31

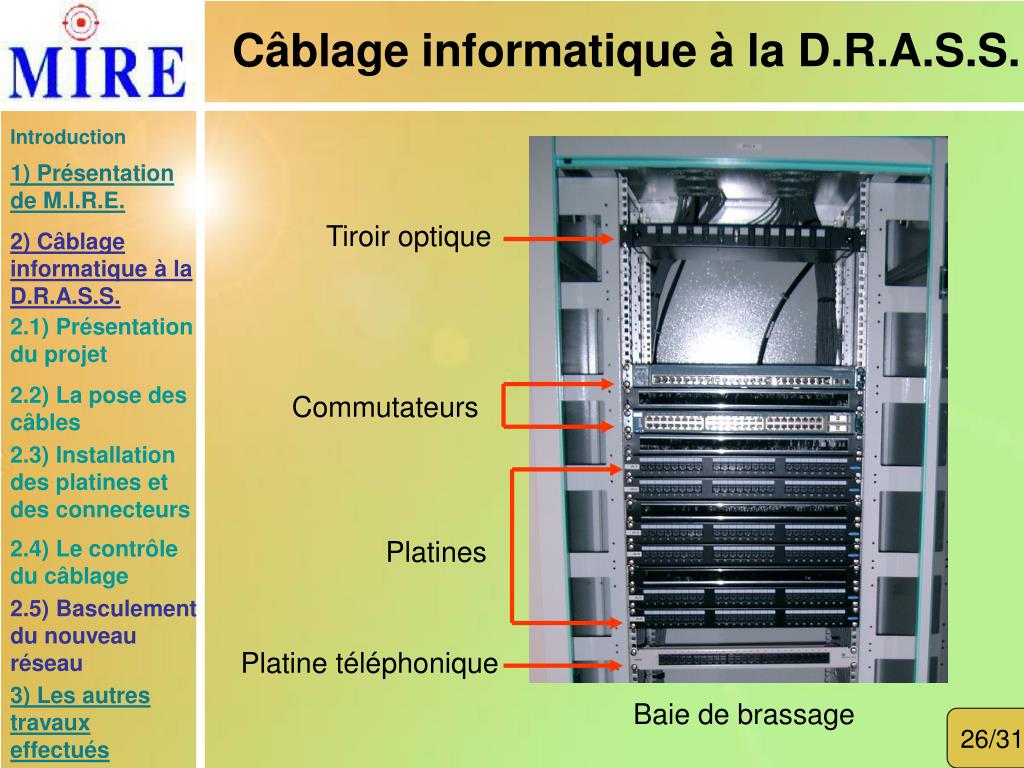

  26. Câblage informatique à la D.R.A.S.S. Introduction 1)Présentation de M.I.R.E. Tiroir optique 2) Câblage informatique à la D.R.A.S.S. 2.1) Présentation du projet 2.2) La pose des câbles Commutateurs 2.3) Installation des platines et des connecteurs 2.4) Le contrôle du câblage Platines 2.5) Basculement du nouveau réseau Platine téléphonique 3) Les autres travaux effectués Baie de brassage 26/31

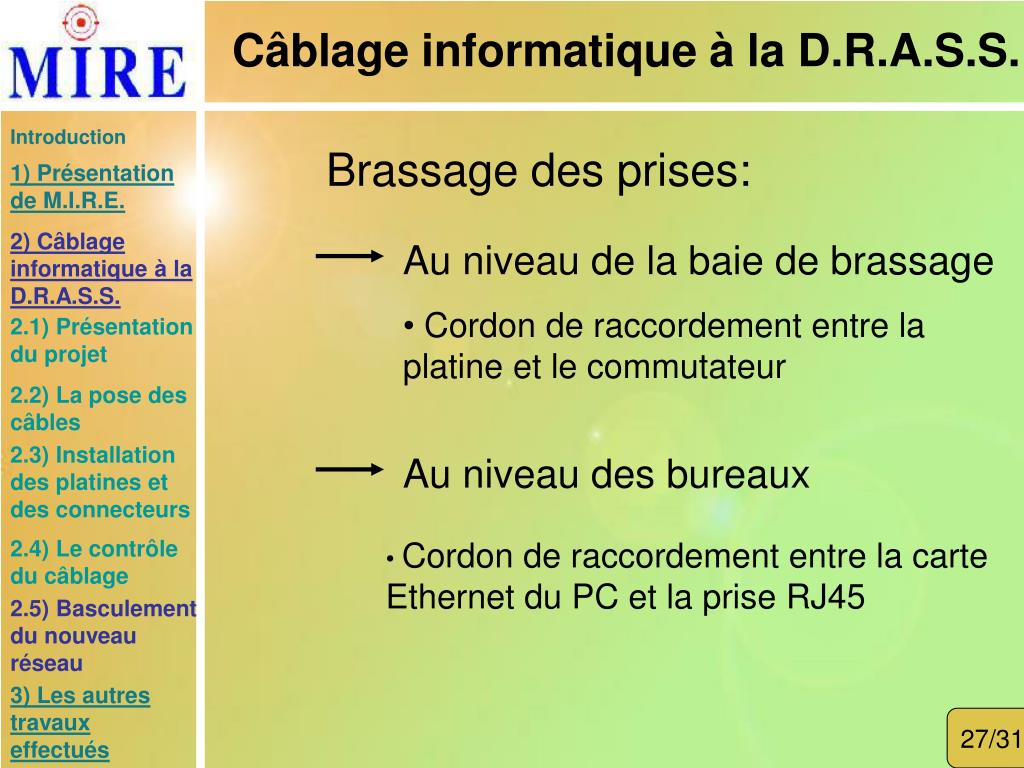

  27. Câblage informatique à la D.R.A.S.S. Introduction Brassage des prises: 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. Au niveau de la baie de brassage • Cordon de raccordement entre la platine et le commutateur 2.1) Présentation du projet 2.2) La pose des câbles 2.3) Installation des platines et des connecteurs Au niveau des bureaux 2.4) Le contrôle du câblage • Cordon de raccordement entre la carte Ethernet du PC et la prise RJ45 2.5) Basculement du nouveau réseau 3) Les autres travaux effectués 27/31

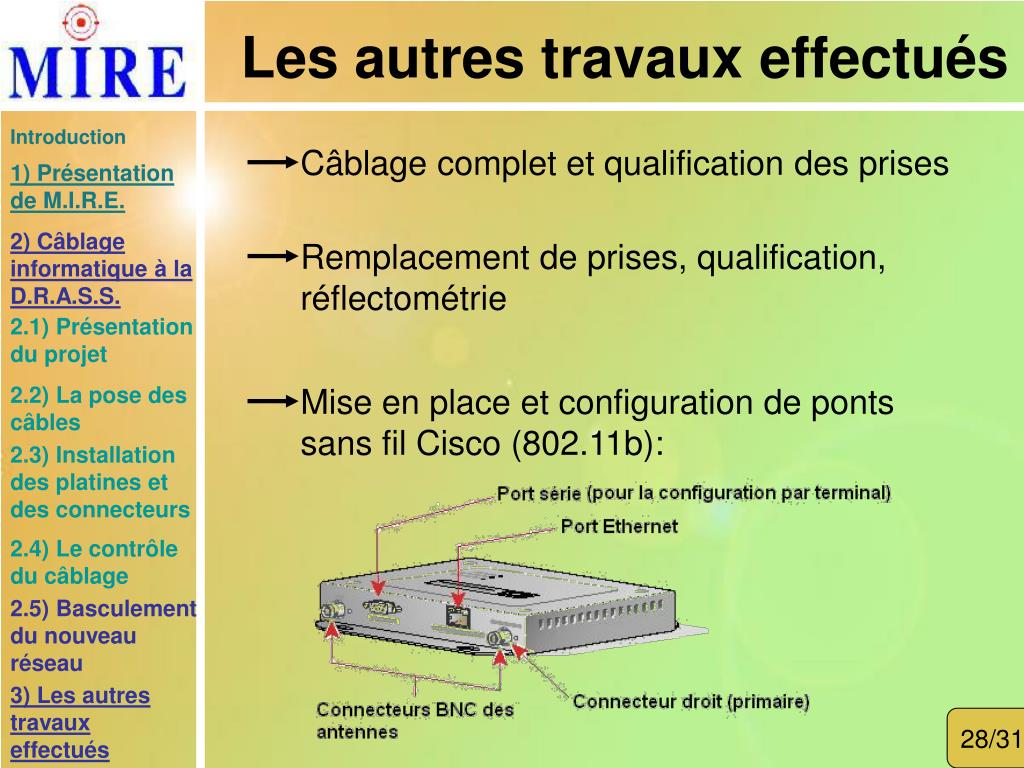

  28. Les autres travaux effectués Introduction Câblage complet et qualification des prises 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. Remplacement de prises, qualification, réflectométrie 2.1) Présentation du projet 2.2) La pose des câbles Mise en place et configuration de ponts sans fil Cisco (802.11b): 2.3) Installation des platines et des connecteurs 2.4) Le contrôle du câblage 2.5) Basculement du nouveau réseau 3) Les autres travaux effectués 28/31

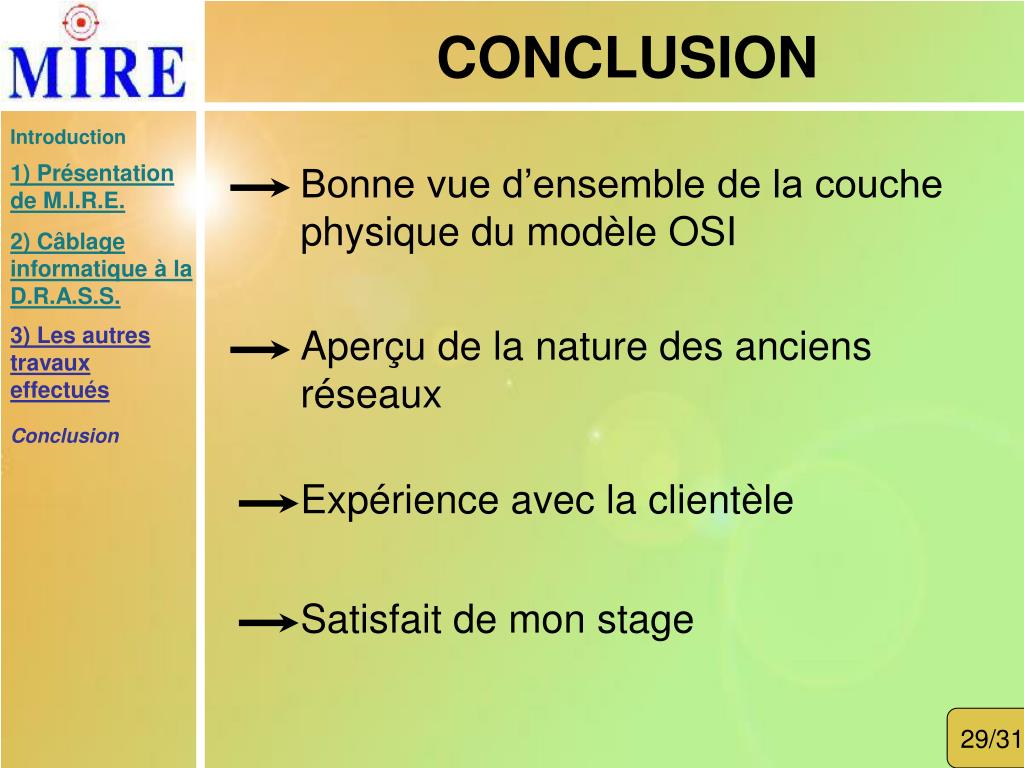

  29. CONCLUSION Introduction 1)Présentation de M.I.R.E. Bonne vue d’ensemble de la couche physique du modèle OSI 2) Câblage informatique à la D.R.A.S.S. 3) Les autres travaux effectués Aperçu de la nature des anciens réseaux Conclusion Expérience avec la clientèle Satisfait de mon stage 29/31

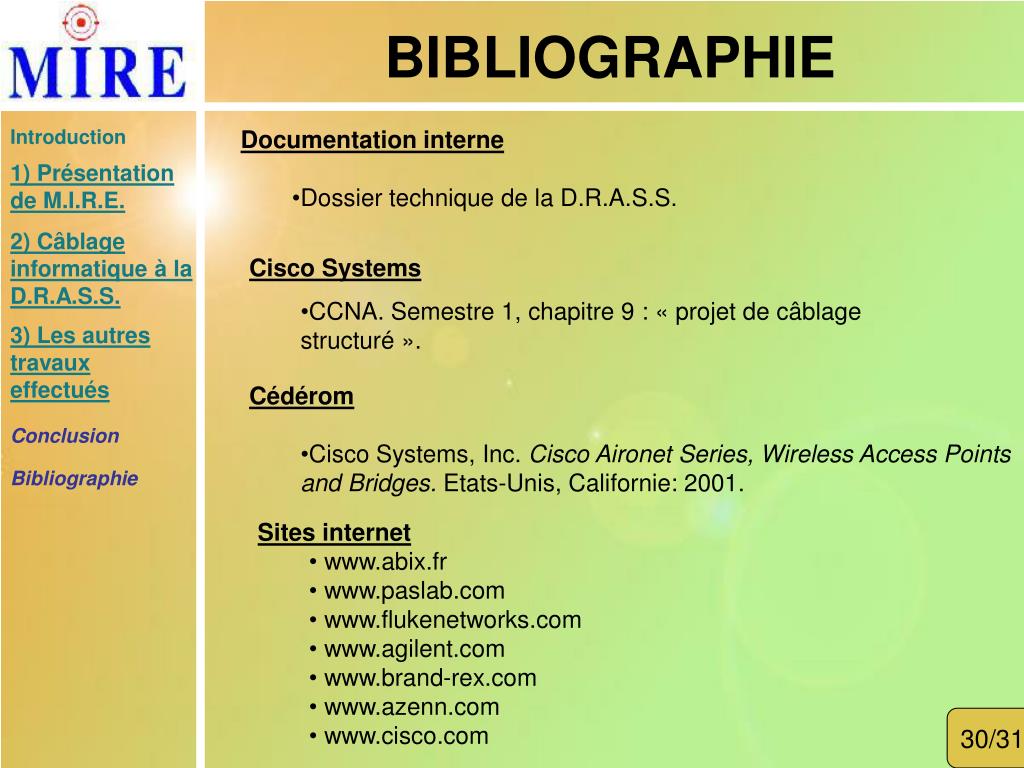

  30. BIBLIOGRAPHIE Introduction • Documentation interne • Dossier technique de la D.R.A.S.S. 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. • Cisco Systems • CCNA. Semestre 1, chapitre 9 : « projet de câblage structuré ». 3) Les autres travaux effectués • Cédérom • Cisco Systems, Inc. Cisco Aironet Series, Wireless Access Points and Bridges. Etats-Unis, Californie: 2001. Conclusion Bibliographie • Sites internet • www.abix.fr • www.paslab.com • www.flukenetworks.com • www.agilent.com • www.brand-rex.com • www.azenn.com • www.cisco.com 30/31

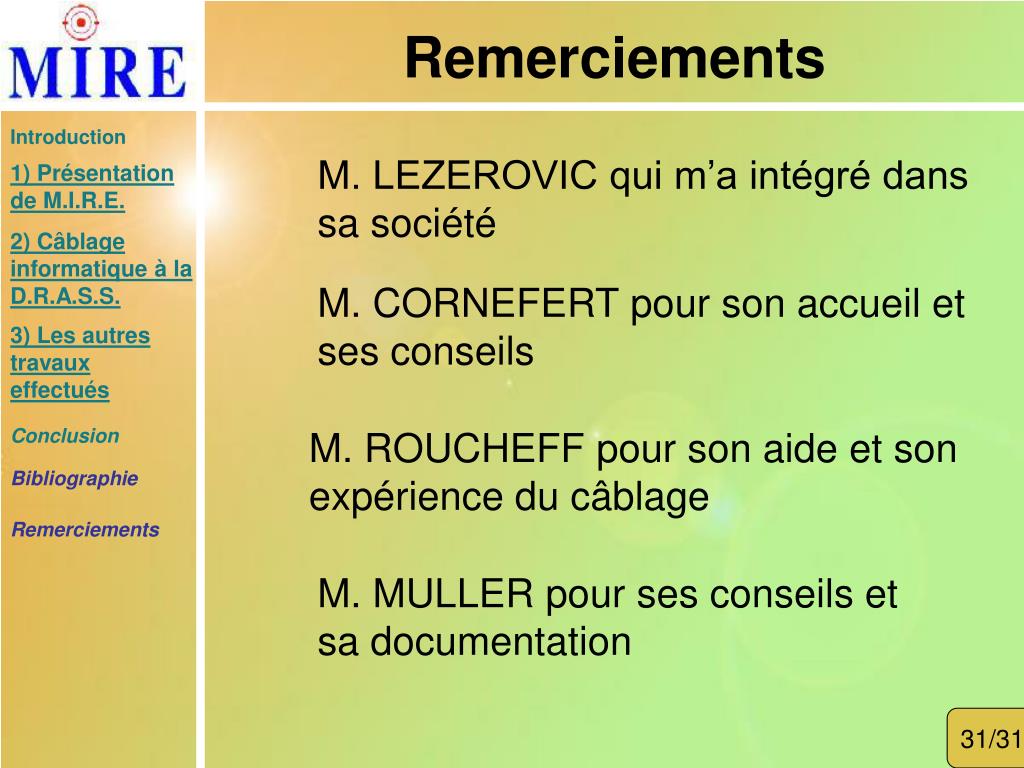

  31. Remerciements Introduction M. LEZEROVIC qui m’a intégré dans sa société 1)Présentation de M.I.R.E. 2) Câblage informatique à la D.R.A.S.S. M. CORNEFERT pour son accueil et ses conseils 3) Les autres travaux effectués Conclusion M. ROUCHEFF pour son aide et son expérience du câblage Bibliographie Remerciements M. MULLER pour ses conseils et sa documentation 31/31
