1 / 13

4 ФАЗОВИ ДИАГРАМИ

4 ФАЗОВИ ДИАГРАМИ. L. L. 1. c. b. L+ a. a.  + L. 2. a.  - тв. р-р. L. a. t. a. ДИАГРАМА НА СЪСТОЯНИЕТО ПРИ ПЪЛНА РАЗТВОРИМОСТ В ТВЪРДО СЪСТОЯНИЕ. AmB- ликвидус AnB- солидус. Т. Начало на КП. Т. А. m. 1. L. 2. n. В. Край на КП. x. 100%В. 100%А. В.

london
Download Presentation

4 ФАЗОВИ ДИАГРАМИ

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 4 ФАЗОВИ ДИАГРАМИ

  2. L L 1 c b L+a a + L 2 a - тв. р-р L a t a ДИАГРАМА НА СЪСТОЯНИЕТО ПРИ ПЪЛНА РАЗТВОРИМОСТ В ТВЪРДО СЪСТОЯНИЕ AmB-ликвидус AnB-солидус Т Начало на КП Т А m 1 L 2 n В Край на КП x 100%В 100%А В qL/qa=ab/ac –лостово правило

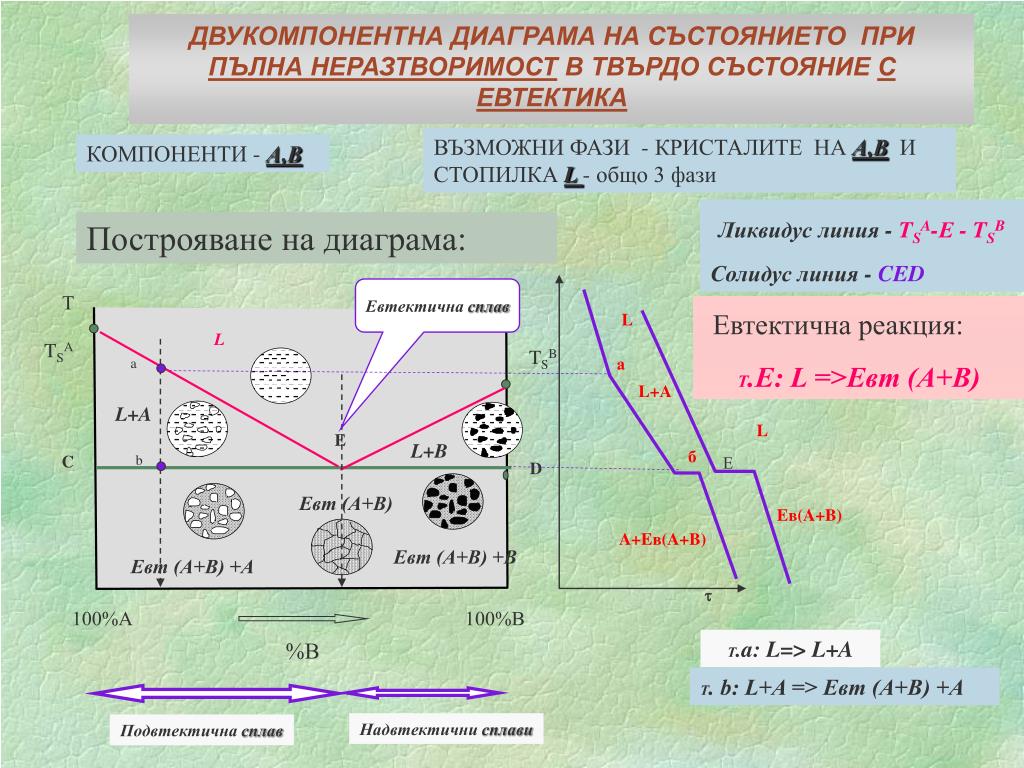

  3. L а L+A б A+Eв(A+B) %В ДВУКОМПОНЕНТНА ДИАГРАМА НА СЪСТОЯНИЕТО ПРИ ПЪЛНА НЕРАЗТВОРИМОСТ В ТВЪРДО СЪСТОЯНИЕ С ЕВТЕКТИКА ВЪЗМОЖНИ ФАЗИ - КРИСТАЛИTE НА А,В И СТОПИЛКА L - общо 3 фази КОМПОНЕНТИ - А,В Ликвидус линия - TSA-Е - TSB Солидус линия - CED Построяване на диаграма: Евтектична сплав Т Евтектична реакция: Т.Е: L =>Eвт (А+В) L TSA TSB a L+A L E L+B C b Е D Eвт (А+В) Eв(A+B) Eвт (А+В) +B Eвт (А+В) +A t 100%А 100%В Т.a: L=> L+A Т. b: L+A => Eвт (А+В) +A Надвтектични сплави Подвтектична сплав

  4. a’’ b’’ b  %В ДИАГРАМА НА СЪСТОЯНИЕТО ПРИ ОГРАНИЧЕНА РАЗТВОРИМОСТ В ТВЪРДО СЪСТОЯНИЕ (с етектика) Евтектична реакция:LCED => Ев ( + ) T TSA L TSB E L+  L+ C D Eв ( + )    + Eв ( + ) L=>  =>  +  “  + Eв ( + )  +  “ P F 100%А 100%В  -кристали   - кристали Ев (+  ) Ев (+  ) Ев (+  )

  5. T T L L L    Eв ( +B ) Eв ( +A) T Eв ( +A) 100%В 100%А 100%А 100%В 100%В 100%А %В %В %В ДИАГРАМА НА СЪСТОЯНИЕТО ПРИ ЕДНОСТРАННА ОГРАНИЧЕНА РАЗТВОРИМОСТ

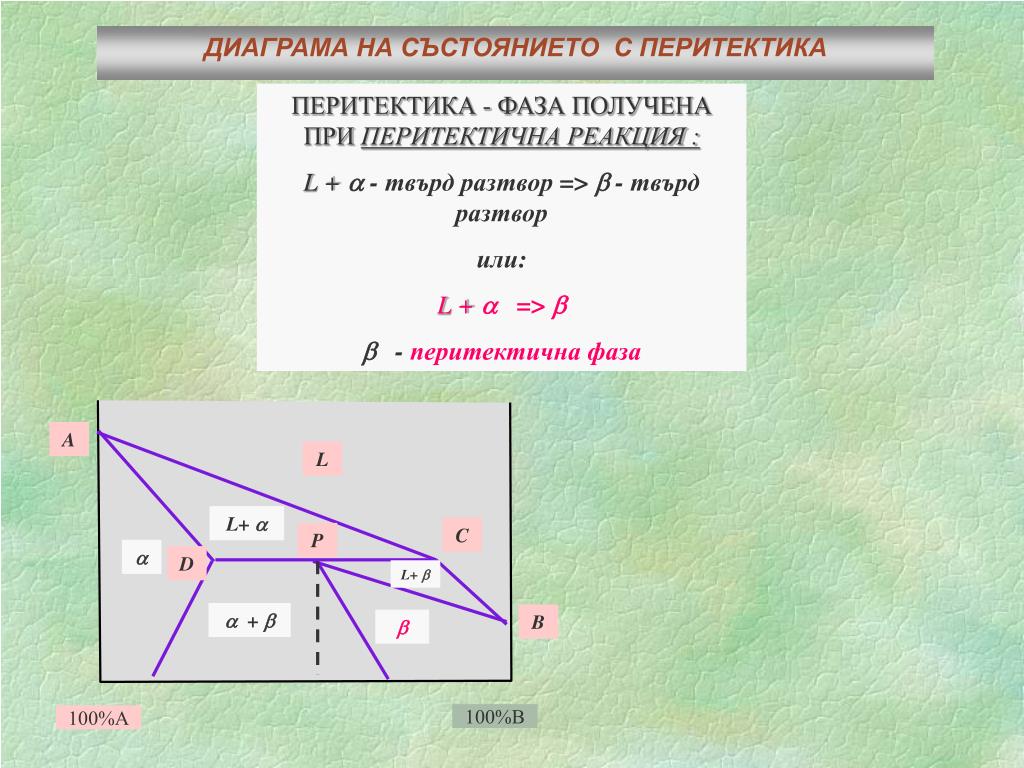

  6. ДИАГРАМА НА СЪСТОЯНИЕТО С ПЕРИТЕКТИКА ПЕРИТЕКТИКА - ФАЗА ПОЛУЧЕНА ПРИ ПЕРИТЕКТИЧНА РЕАКЦИЯ : L +  - твърд разтвор =>  - твърд разтвор или: L +  =>   - перитектична фаза A L L+  C P  D L+   +  B  100%В 100%А

  7. Ts (АmВn) Ts (АmВn) ДИАГРАМА НА СЪСТОЯНИЕТО С ХИМИЧНИ СЪЕДИНЕНИЯ TА L - стопилка TА L - стопилка TВ TВ Eв (АmВn +А) Eв (АmВn +А) Eв (АmВn +В) Eв (АmВn +В) А В АmВn А В АmВn

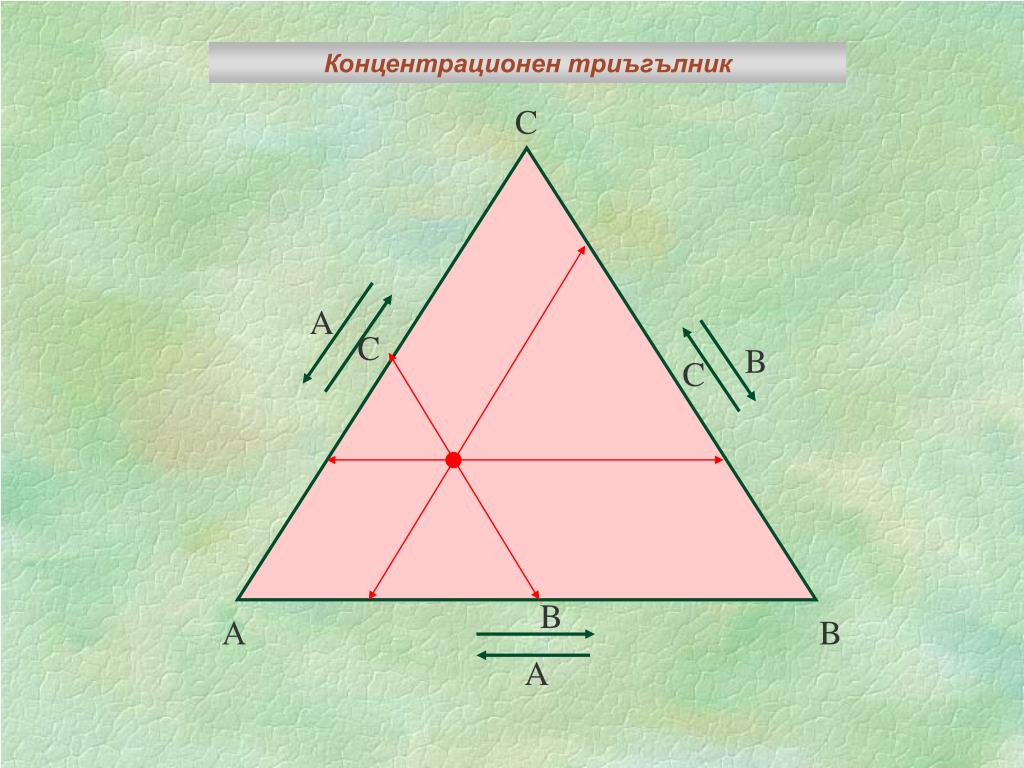

  8. Концентрационен триъгълник C A C B C B А B A

  9. Т Т С Т В А Eв3 Eв2 Eв1 Eв(А+В+С) Eв(А+В+С) C A B ДИАГРАМА НА СЪСТОЯНИЕТО ПРИ ПЪЛНА НЕРАЗТВОРИМОСТ В ТВЪРДО СЪСТОЯНИЕ Т Т C Eв3 Eв2 Т Т B A Eв1 Т Т

  10. Т Т L C Т Ликвидус С В L+a a Солидус A B A C a A B Т Т ДИАГРАМА НА СЪСТОЯНИЕТО ПРИ ПЪЛНА РАЗТВОРИМОСТ В ТВЪРДО СЪСТОЯНИЕ Т Т Т Т

  11. Политермични Изотермично Т Изотермично C B A Сечения на тройните диаграми

  12. TА TА b Eв a+b a+b Aa Eв a В А В Спинодален разпад Ab TА TА TА В А g b b a+g g+b А+b a B+b a+b a+b a b Ев (А+В) (А+В) B Превръщане (перетектоид) B B А А Разпадане (евтектоид) А Диаграми с фазови превръщания в твърдо състояние Полиморфни превръщане Отделяне А

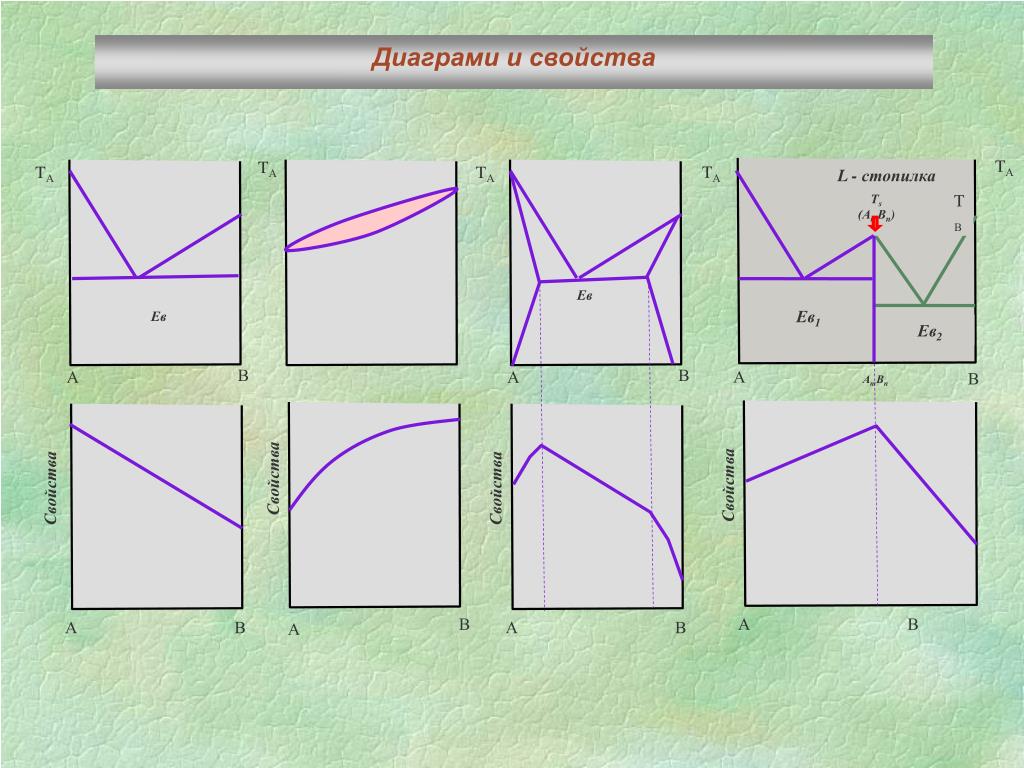

  13. TА TА L - стопилка TВ Ts (АmВn) Eв Eв В В А А Eв1 Eв2 Свойства Свойства Свойства А В АmВn В А В А В А Диаграми и свойства TА TА Свойства А В

More Related
