  1. Velkommen til EKG-seminar Kull 03B, Våren 2008 Tilde Broch Østborg

  2. Metodene i denne forelesningen er tatt fra: • “The only EKG book you'll ever need” • EKGer fra internett (ecglibrary.com) og Harald Vik-Mo sine sider. • EKGer tatt prehospitalt, samt på HDS.

  3. 10 steg til EKG-himmelen... Datainnsamling 1) Standarisering a.k.a. Egensikkerhet. 2) Frekvens 3) Intervaller 4) QRS-akse Diagnoser 5) Rytme 6) AV-blokk? 7) Grenblokk eller hemiblokk? 8) Preeksitasjon? 9) Dilatasjon/hypertrofi? 10) Koronar hjertesykdom? (Håvard! :) )‏

  4. Men: vi må begynne litt mer pedagogisk PQRST, varighet og amplitude Hva gir positiv/negativ/bipolar kurve? Hva er en avledning? De 12 avledningene... Enten kan du vektorer nå, eller så gjør vi det lett...

  5. PQRST

  6. Varighet og amplitude For 50mm/s: 1 cm = 0,2 sekunder. 1mm = 0,02 sekunder For 25mm/s: 1 cm = 0,4 sekunder. 1mm = 0,04 sekunder

  7. Hva gir positivt/negativt/bipolart? • Strøm som går mot en positiv elektrode gir et positivt utslag på EKG. Vice versa med negativt. • Idet strømmen passerer en elektrode, vil fortegnet skifte.

  8. Avledningene i frontalplanet: I, II, III, AVL, AVF, AVR

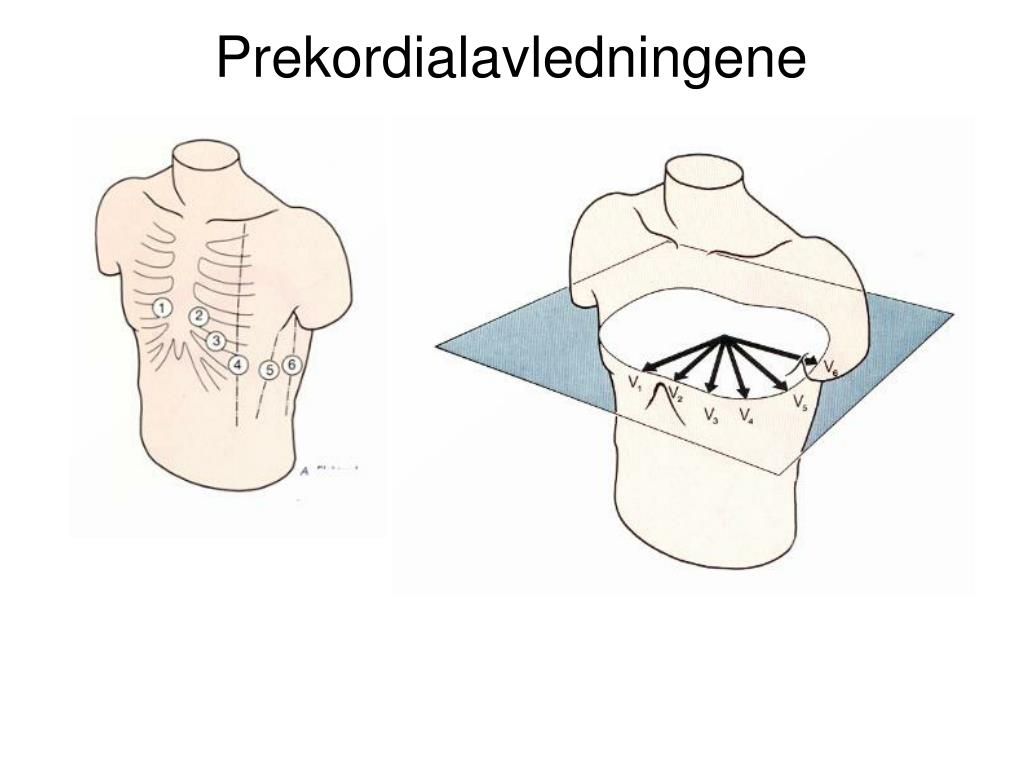

  9. Prekordialavledningene

  10. Prekordialavledningene 2

  11. Det normale 12-avlednings EKG

  12. 1) Egensikkerhet • Forsikre deg alltid om: • EKG-et er tatt av riktig pasient • Elektrodeplasseringen er korrekt. • Papirhastigheten og kalibreringen. • Ikke hopp til konklusjoner: • vær nøye og systematisk.

  13. 50mm: 600/RR-intervall i store ruter→ slag pr minutt 25 mm: 300/RR-intervall i store ruter → slag pr minutt Brady: <60 Tachy: >100 2) Frekvens

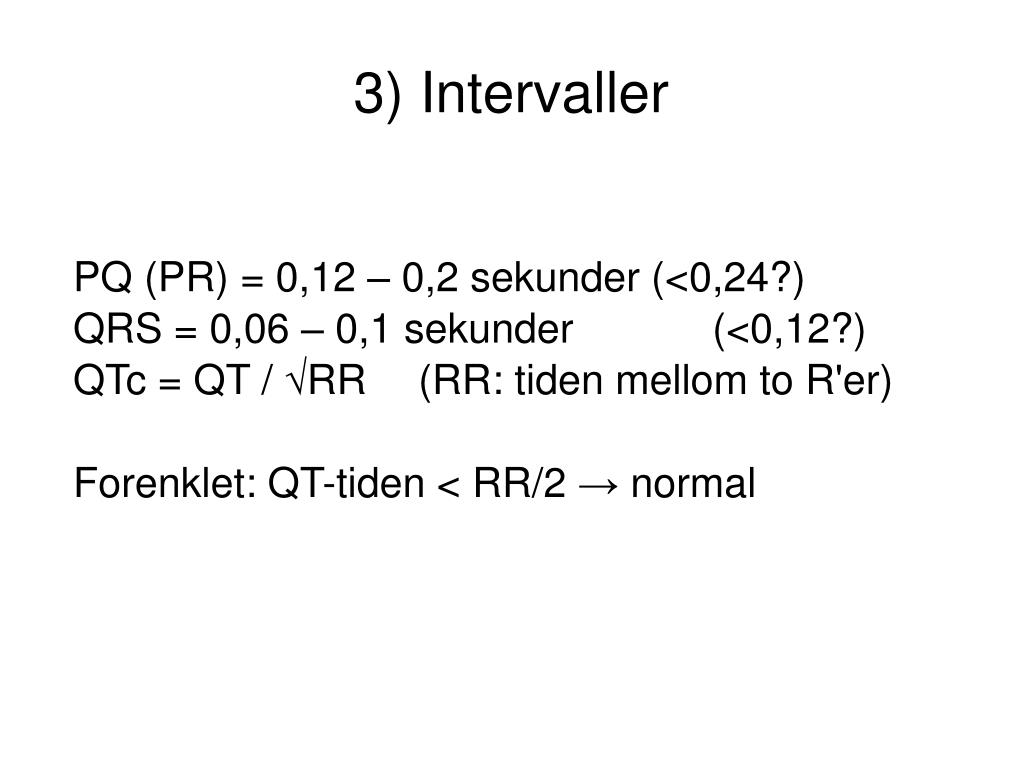

  14. PQ (PR) = 0,12 – 0,2 sekunder (<0,24?)‏ QRS = 0,06 – 0,1 sekunder (<0,12?)‏ QTc = QT / √RR (RR: tiden mellom to R'er)‏ Forenklet: QT-tiden < RR/2 → normal 3) Intervaller

  15. 5) Rytme • Datainnsamling: 1) (“Egensikkerhet”)‏ 2) Frekvens? Bruk metode med RR-tid. 3) Finn intervallene: PQ, QRS, QT. • Diagnose: 5 a) Har du P- bølger? b) Er QRS smalt? (mindre enn 0,12 sek)‏ c) Følges hver P av et QRS? d) Er rytmen regelmessig? Hvis a – d = JA → sinusrytme.

  16. Eksempel 25 mm/sek

  17. Eksempel 2) Frekvens? RR = 3,5 store ruter Frekvens = 300/3,5 = 86 slag/min 25 mm/sek

  18. Eksempel 2) Frekvens? RR = 3,5 store ruter. Frekvens = 300/3,5 = 86 slag/min 3) Intervaller? PQ=~4mm → 0,16s (<0,2s) normalt QRS=~2mm → 0,08s (<0,12) normalt QT=~7mm → (< 18mm/2) normalt 25 mm/sek

  19. 5a) P-bølger? Ja. b) QRS smalt? Ja. c) Følges hver P av QRS? Ja. d) Regelmessig rytme? Ja. → Sinusrytme Eksempel 2) Frekvens? RR = 3,5 store ruter. Frekvens = 300/3,5 = 86 slag/min 3) Intervaller? PQ=~4mm → 0,16s (<0,2s) normalt QRS=~2mm → 0,08s (<0,12) normalt QT=~7mm → (< 18mm/2) normalt 25 mm/sek

  20. Rytme 1 25 mm/sek

  21. Rytme 1 2) Frekvens? RR = 2,5 store ruter Frekvens = 300/2,5 = 120 slag/min 25 mm/sek

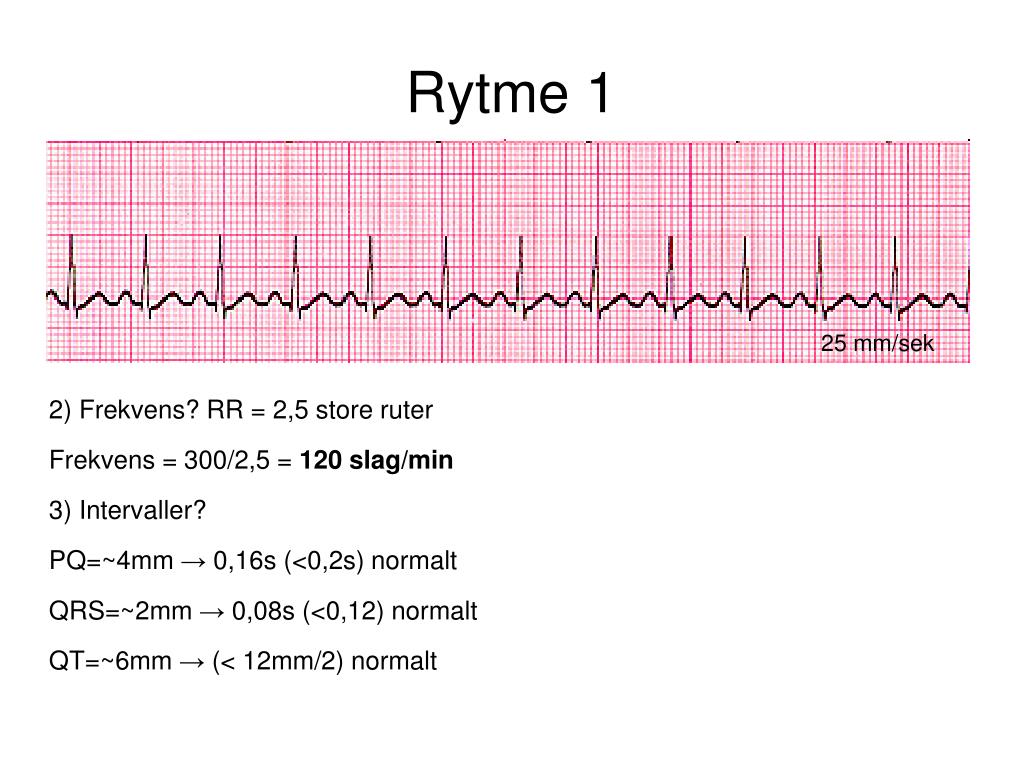

  22. Rytme 1 2) Frekvens? RR = 2,5 store ruter Frekvens = 300/2,5 = 120 slag/min 3) Intervaller? PQ=~4mm → 0,16s (<0,2s) normalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 25 mm/sek

  23. Rytme 1 2) Frekvens? RR = 2,5 store ruter Frekvens = 300/2,5 = 120 slag/min 3) Intervaller? PQ=~4mm → 0,16s (<0,2s) normalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 25 mm/sek 5a) P-bølger? Ja. b) QRS smalt? Ja. c) Følges hver P av QRS? Ja. d) Regelmessig rytme? Ja. → Sinusrytme Sinus tachykardi

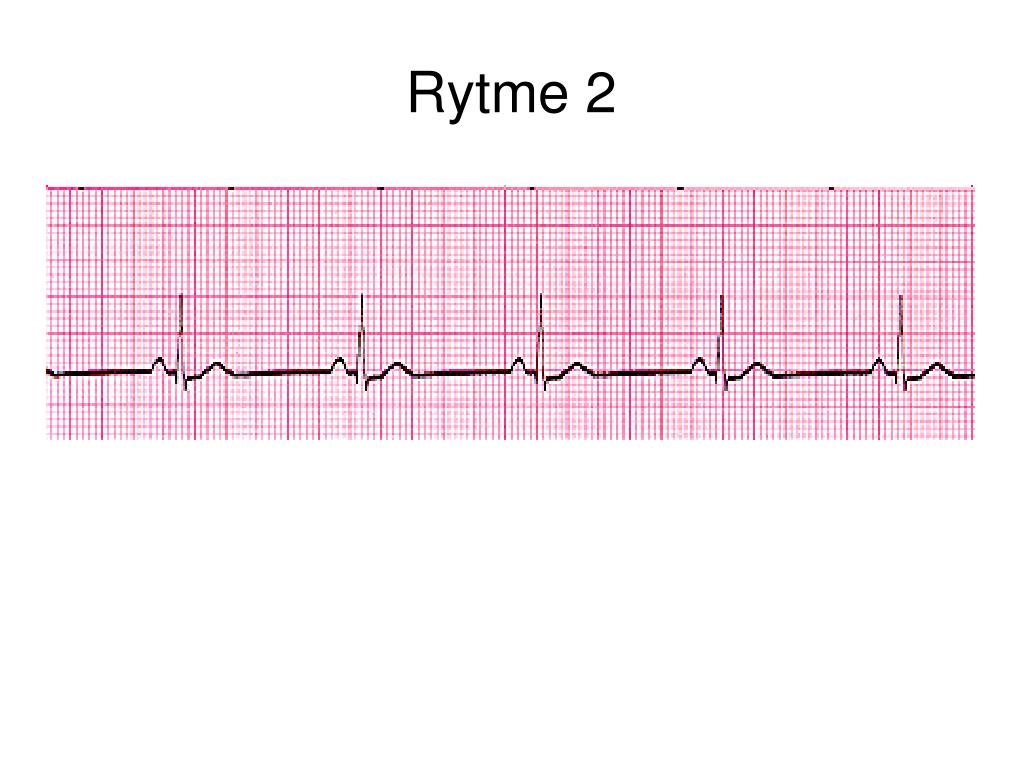

  24. Rytme 2

  25. Rytme 2 2) Frekvens? RR = 2,5 store ruter Frekvens = 300/5,5 = 54 slag/min

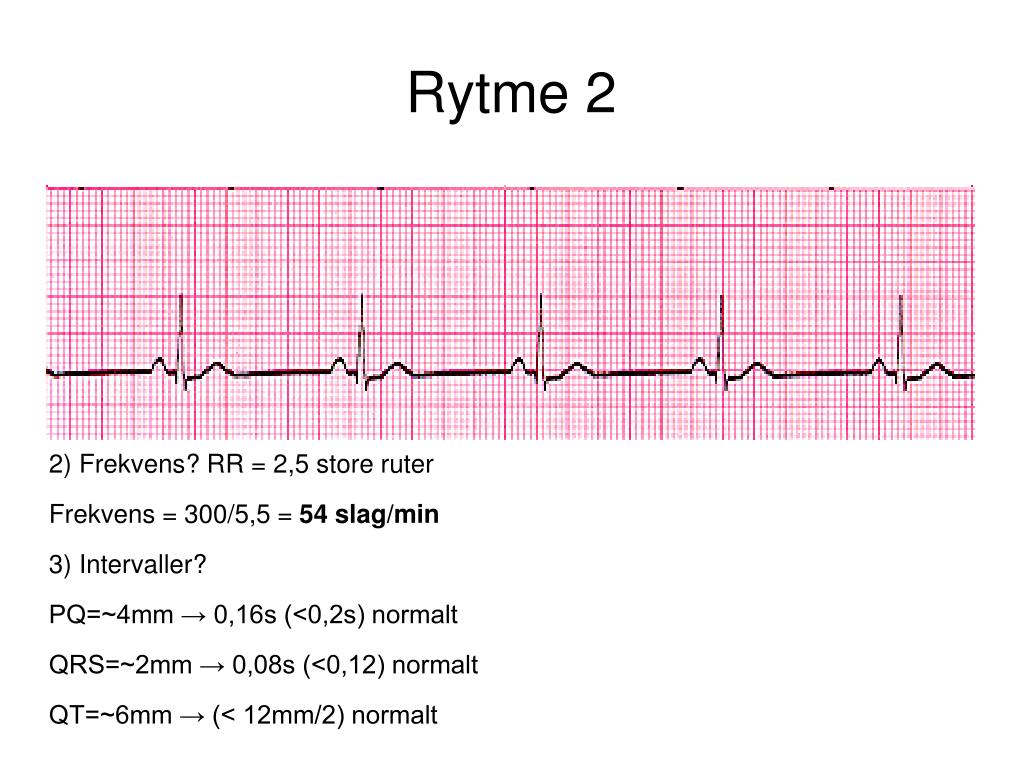

  26. Rytme 2 2) Frekvens? RR = 2,5 store ruter Frekvens = 300/5,5 = 54 slag/min 3) Intervaller? PQ=~4mm → 0,16s (<0,2s) normalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt

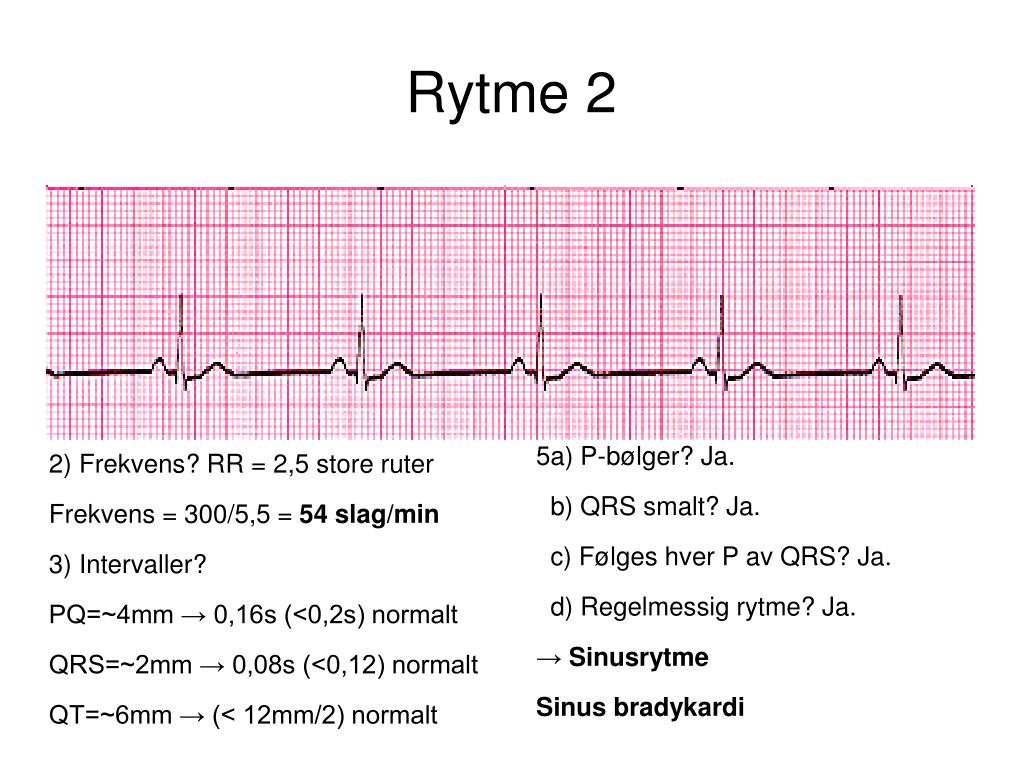

  27. Rytme 2 2) Frekvens? RR = 2,5 store ruter Frekvens = 300/5,5 = 54 slag/min 3) Intervaller? PQ=~4mm → 0,16s (<0,2s) normalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 5a) P-bølger? Ja. b) QRS smalt? Ja. c) Følges hver P av QRS? Ja. d) Regelmessig rytme? Ja. → Sinusrytme Sinus bradykardi

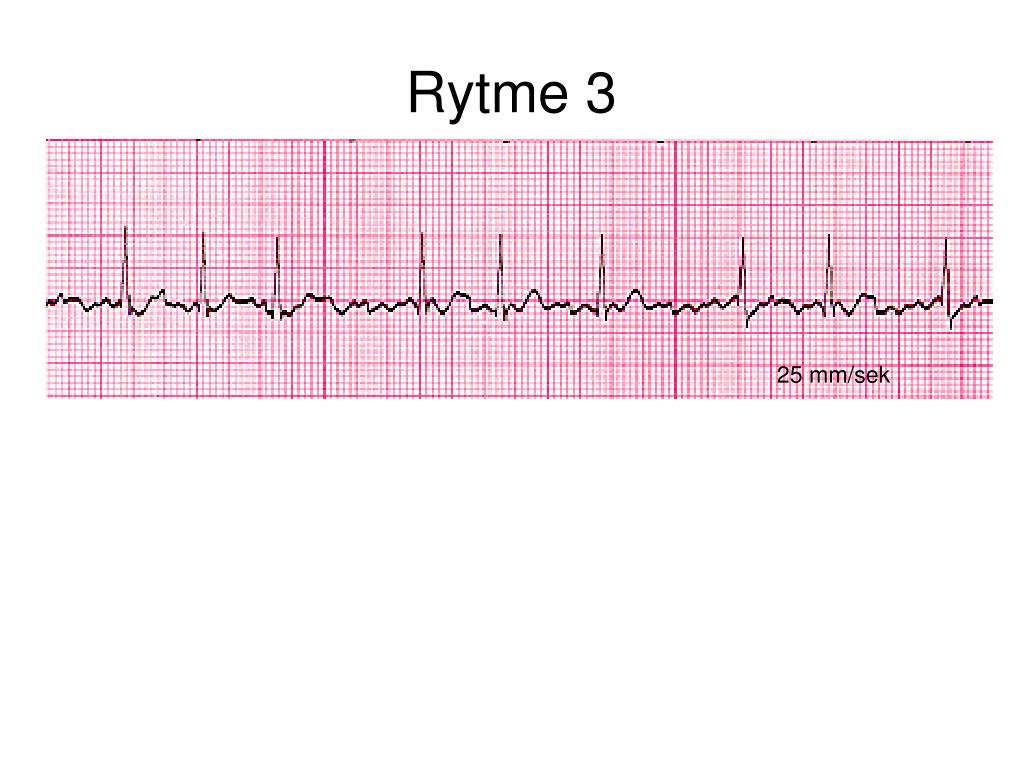

  28. Rytme 3 25 mm/sek

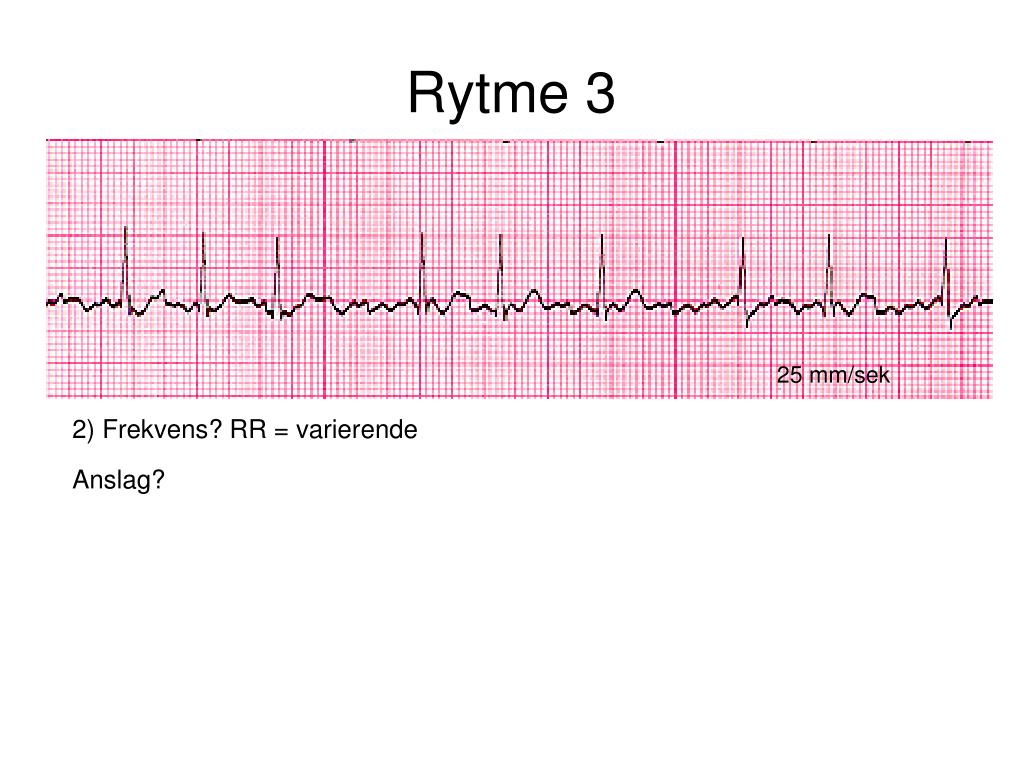

  29. Rytme 3 2) Frekvens? RR = varierende Anslag? 25 mm/sek

  30. Rytme 3 2) Frekvens? RR = varierende 3) Intervaller? PQ= ingen P QRS= ~2mm → 0,08s (<0,12) normalt QT= < RR/2 → normalt 25 mm/sek

  31. Rytme 3 2) Frekvens? RR = varierende 3) Intervaller? PQ= ingen P QRS= ~2mm → 0,08s (<0,12) normalt QT= < RR/2 → normalt 25 mm/sek 5a) P-bølger? Nei. b) QRS smalt? Ja. (c) Følges hver P av QRS? Nei.) d) Regelmessig rytme? Nei.. Ingen P, uregelmessig, smalt QRS. “Vibrerende” baseline → Atrieflimmer .

  32. Rytme 4

  33. Rytme 4 2) Frekvens? RR = 1,5 store ruter Frekvens = 300/1,5 = 200

  34. Rytme 4 2) Frekvens? RR = 1,5 store ruter Frekvens = 300/1,5 = 200 3) Intervaller? PQ= ingen P QRS= ~4mm → 0,16s (<0,12) normalt QT= ....t

  35. Rytme 4 2) Frekvens? RR = 1,5 store ruter Frekvens = 300/1,5 = 200 3) Intervaller? PQ= ingen P QRS= ~4mm → 0,16s (<0,12) normalt QT= ....t 5a) P-bølger? Nei. b) QRS smalt? Nei.. (c) Følges hver P av QRS? Nei.) d) Regelmessig rytme? Ja.. Tachykardi, ingen P, bredt QRS. Ventrikkeltachykardi! NB! Alle bredkompleksede tachykardier er VT til det motsatte er bevist. .

  36. 6) AV-blokk • 6 a) PQ > 0.2s → AV-blokk grad I • Hvis svaret på 5c er nei, se på følgende: • b) Ikke alle P følges av QRS → AV-blokk grad II • Wenckebach • tiltagende PQ-tid • droppet QRS • Mobitz • ingen økende PQ-tid • droppet QRS c) Ingen P gir QRS → AV-blokk grad III • P og QRS fullstendig dissosiert

  37. Rytme 5 25 mm/sek

  38. Rytme 5 2) Frekvens? RR = 5 store ruter Frekvens = 300/5 = 60slag/min 25 mm/sek

  39. Rytme 5 2) Frekvens? RR = 5 store ruter Frekvens = 300/5 = 60slag/min 3) Intervaller? PQ=~8mm → 0,32s (>0,2s) unormalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 25 mm/sek

  40. Rytme 5 2) Frekvens? RR = 5 store ruter Frekvens = 300/5 = 60slag/min 3) Intervaller? PQ=~8mm → 0,32s (>0,2s) unormalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 25 mm/sek 5a) P-bølger? Ja. b) QRS smalt? Ja. c) Følges hver P av QRS? Ja. d) Regelmessig rytme? Ja. → Sinusrytme AV-blokk, grad 1.

  41. Rytme 6 25 mm/sek

  42. Rytme 6 2) Frekvens? RR = 5 store ruter Frekvens = 300/5 = 60slag/min 25 mm/sek

  43. Rytme 6 2) Frekvens? RR = 5 store ruter Frekvens = 300/5 = 60slag/min 3) Intervaller? PQ=~4 – 9 mm → 0,16 – 0,36s (>0,2s) unormalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 25 mm/sek

  44. Rytme 6 2) Frekvens? RR = 5 store ruter Frekvens = 300/5 = 60slag/min 3) Intervaller? PQ=~4 – 9 mm → 0,16 – 0,36s (>0,2s) unormalt QRS=~2mm → 0,08s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 25 mm/sek 5a) P-bølger? Ja. b) QRS smalt? Ja. c) Følges hver P av QRS? Nei. d) Regelmessig rytme? Ja. → Sinusrytme AV-blokk, grad 2 Tiltagende PQ: Wenkebach type.

  45. Rytme 7 2) Frekvens? RR = 5,5 store ruter Frekvens = 300/5 = 54 slag/min 3) Intervaller? PQ= ingen klar PQ-tid. QRS=~5mm → 0,20s (<0,12) normalt QT=~6mm → (< 12mm/2) normalt 25 mm/sek 5a) P-bølger? Ja. b) QRS smalt? Nei. c) Følges hver P av QRS? Nei. d) Regelmessig rytme? Ja. Ingen relasjon mellom P og QRS. Bredt QRS, ventrikulær rytme* AV-blokk, grad 3 .

  46. Rytme... 25 mm/sek

  47. Grenblokk? • QRS (som følger P) >0,12s → grenblokk. • Høyre grenblokk • RSR I V1 og V2. • Venstre grenblokk • Brede, fjellliknende forandringer i laterale avledninger (I, AvL, V5 og V6)‏ • Grenblokk gir repolariseringsforandringer! • Vanskeliggjør hypertrofi/iskemi-vurdering • RBBB • høyre prekordialer ST-dep/T-inv. • LBBB • ST-depresjon.

  48. Grenblokk? • QRS (som følger P) >0,12s → grenblokk. • Høyre grenblokk • RSR I V1 og V2. • Venstre grenblokk • Brede, fjellliknende forandringer i laterale avledninger (I, AvL, V5 og V6)‏ • Grenblokk gir repolariseringsforandringer! • Vanskeliggjør hypertrofi/iskemi-vurdering • RBBB • høyre prekordialer ST-dep/T-inv. • LBBB • ST-depresjon.

  49. Rytme 8

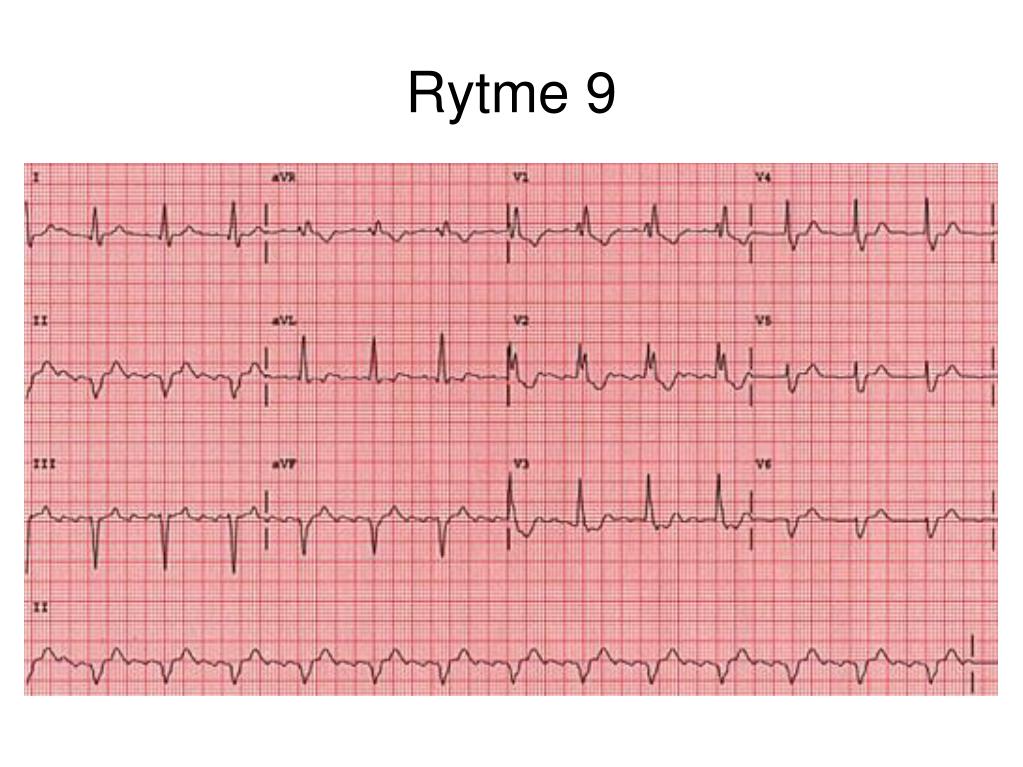

  50. Rytme 9
