โดย ดร.สมนึก คีรีโต ผู้อำนวยการ สถาบันนวัตกà

1. การสัมมนาผู้ใช้บริการท่าเรือโครงการติดตั้งระบบควบคุมการผ่านเข้า-ออกประตูตรวจสอบอัตโนมัติ (e-Gate) ของ ท่าเรือกรุงเทพวิธีปฏิบัติสำหรับผู้ใช้บริการและจุดที่ให้บริการ โดย ดร.สมนึก คีรีโต ผู้อำนวยการสถาบันนวัตกรรมเทคโนโลยีสารสนเทศ คณะวิศวกรรมศาสตร์ มหาวิทยาลัยเกษตรศาสตร์ วันที่ 25 มกราคม 2555 ณ อาคารการท่าเรือแห่งประเทศไทย ชั้น 19 9:00 – 12:00 น.

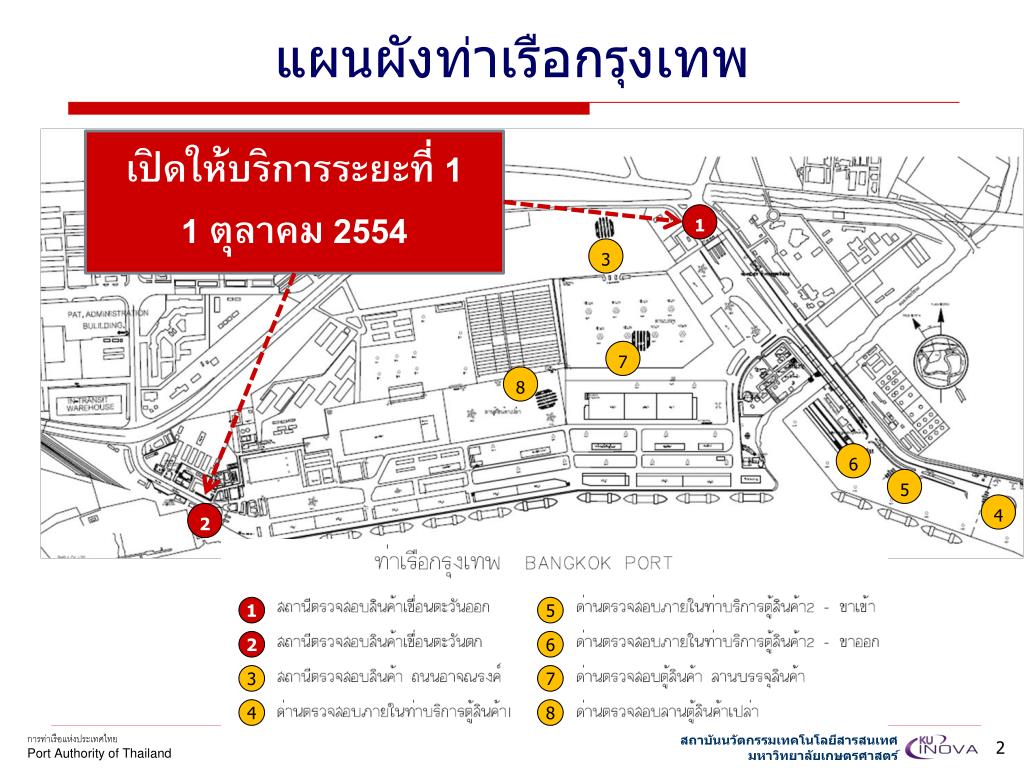

2. แผนผังท่าเรือกรุงเทพ เปิดให้บริการระยะที่ 1 1 ตุลาคม 2554 1 3 7 8 6 5 4 2 1 5 2 6 3 7 4 8

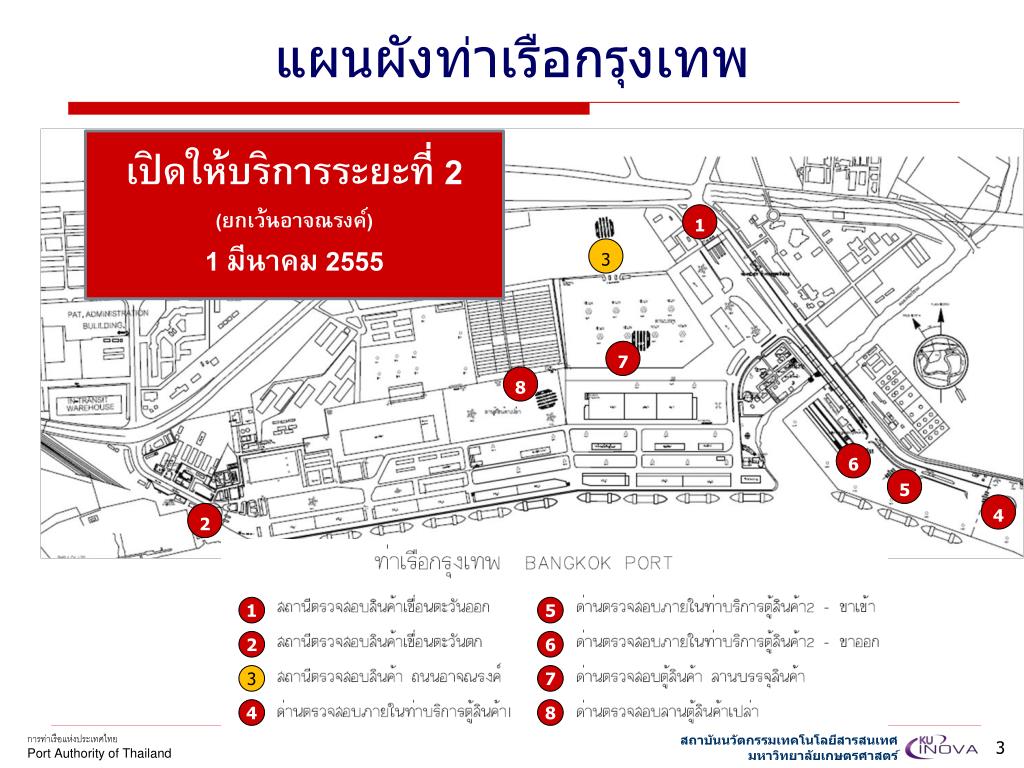

3. แผนผังท่าเรือกรุงเทพ เปิดให้บริการระยะที่ 2 (ยกเว้นอาจณรงค์) 1 มีนาคม 2555 1 3 7 8 6 5 4 2 1 5 2 6 3 7 4 8

4. หัวข้อการนำเสนอ • ระบบการผ่านเข้า-ออกประตูตรวจสอบอัตโนมัติ • การทำงานของระบบรักษาความปลอดภัยและการชำระเงินอัตโนมัติ สถานีตรวจสอบสินค้าหลัก (Main Gate) • เปรียบเทียบระบบปัจจุบัน กับระบบ e-Port

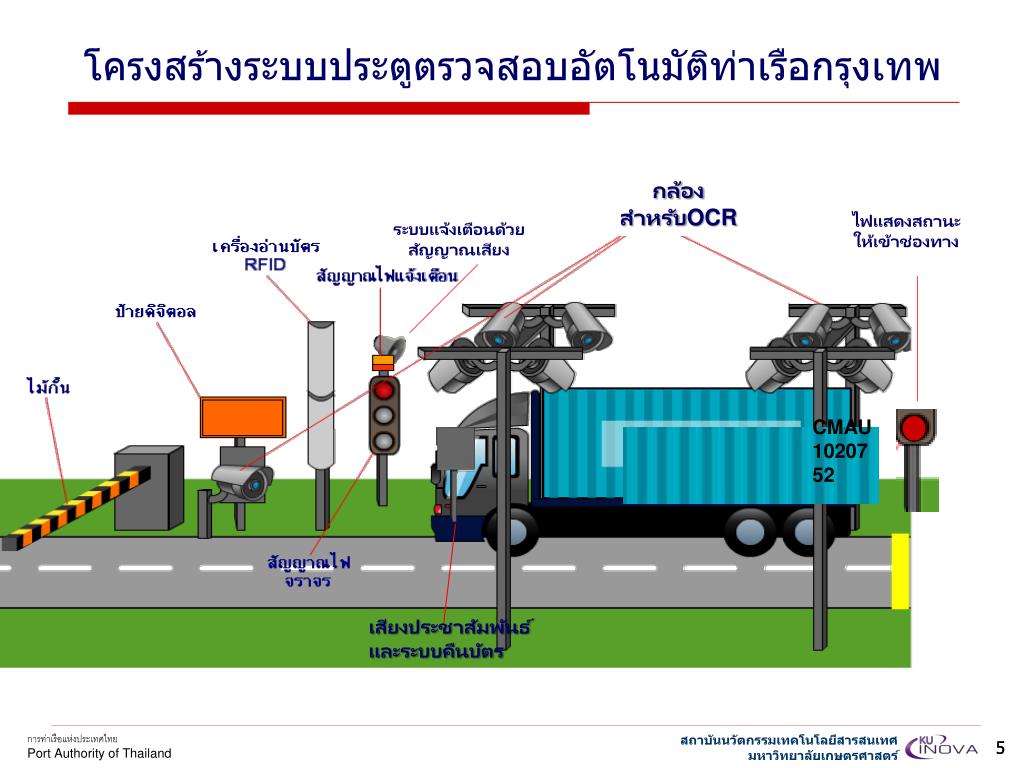

5. โครงสร้างระบบประตูตรวจสอบอัตโนมัติท่าเรือกรุงเทพโครงสร้างระบบประตูตรวจสอบอัตโนมัติท่าเรือกรุงเทพ กล้อง สำหรับOCR ไฟแสดงสถานะ ให้เข้าช่องทาง ระบบแจ้งเตือนด้วยสัญญาณเสียง CMAU 1020752 เสียงประชาสัมพันธ์ และระบบคืนบัตร 5

6. การผ่านเข้าออกท่าเรือกรุงเทพการผ่านเข้าออกท่าเรือกรุงเทพ อ่านภาพหมายเลขตู้สินค้า ด้วย ระบบ OCR RFID READER ZIMU12345678 e-Gate CCTV 80-7915 ZIMU12345678 อ่านบัตรคน บัตรรถและบัตรแทนเงินสด(RFID) ฐานข้อมูลระบบe-Gate กระบวนการทำงาน • บันทึกภาพยานพาหนะและคนขับ ในการเข้าออกโดยระบบกล้องถ่ายภาพ CCTV • อ่านหมายเลขตู้สินค้า ด้วยระบบ OCR (Optical Character Recognition – ถ่ายภาพ และวิเคราะห์ภาพ) • อ่านทะเบียนรถ จากบัตรอนุญาตรถ • อ่านบัตรแทนเงินสด และตัดเงินเพื่อชำระค่าผ่านท่าและค่าภาระต่างๆ • ระบบ e-Gate บันทึกข้อมูลตู้สินค้า ทะเบียนรถ เวลา และข้อมูลผ่านเข้า-ออกท่าต่างๆ

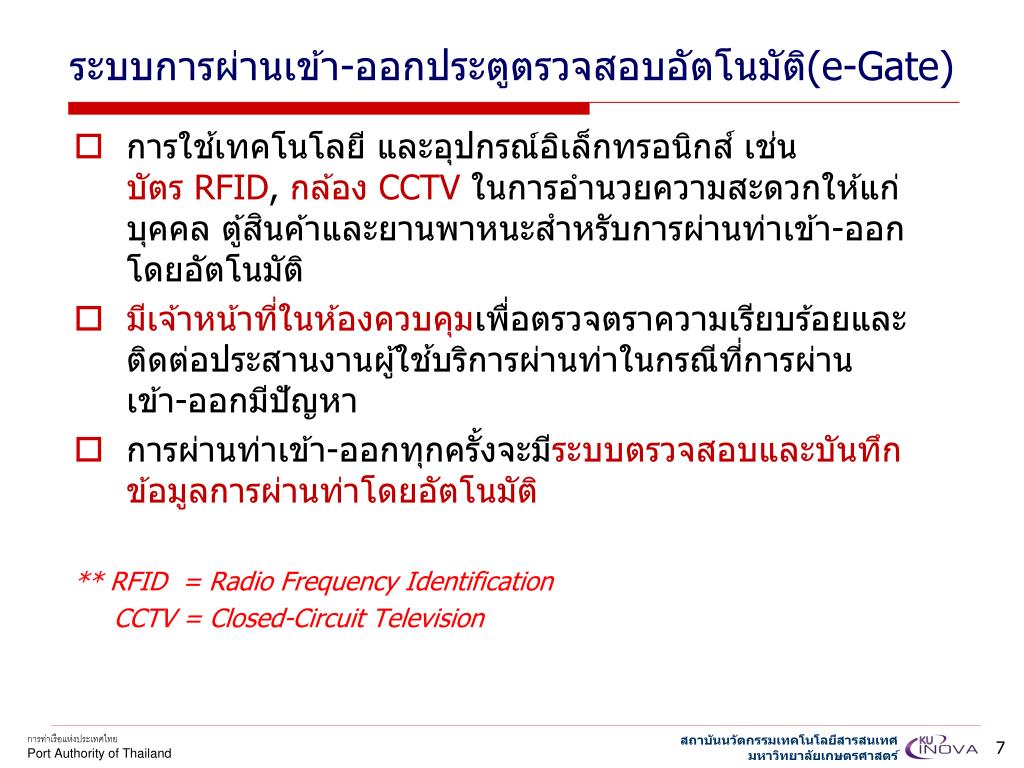

7. ระบบการผ่านเข้า-ออกประตูตรวจสอบอัตโนมัติ(e-Gate)ระบบการผ่านเข้า-ออกประตูตรวจสอบอัตโนมัติ(e-Gate) • การใช้เทคโนโลยี และอุปกรณ์อิเล็กทรอนิกส์เช่น บัตร RFID, กล้อง CCTVในการอำนวยความสะดวกให้แก่บุคคล ตู้สินค้าและยานพาหนะสำหรับการผ่านท่าเข้า-ออกโดยอัตโนมัติ • มีเจ้าหน้าที่ในห้องควบคุมเพื่อตรวจตราความเรียบร้อยและติดต่อประสานงานผู้ใช้บริการผ่านท่าในกรณีที่การผ่านเข้า-ออกมีปัญหา • การผ่านท่าเข้า-ออกทุกครั้งจะมีระบบตรวจสอบและบันทึกข้อมูลการผ่านท่าโดยอัตโนมัติ **RFID = Radio Frequency Identification CCTV = Closed-Circuit Television

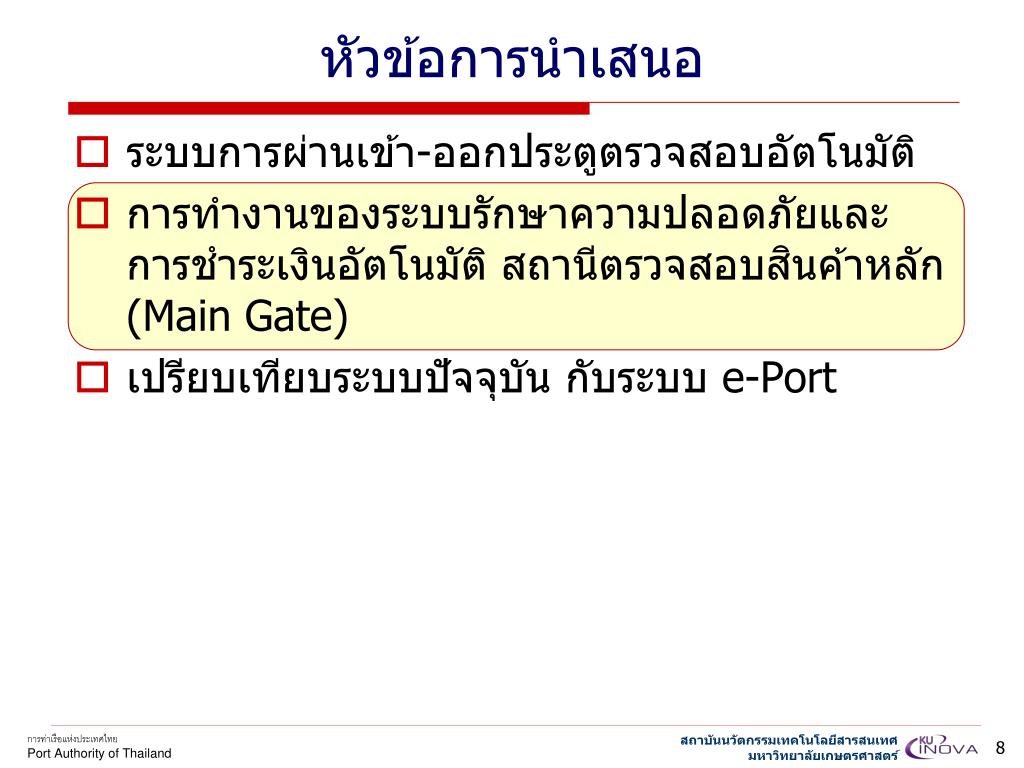

8. หัวข้อการนำเสนอ • ระบบการผ่านเข้า-ออกประตูตรวจสอบอัตโนมัติ • การทำงานของระบบรักษาความปลอดภัยและการชำระเงินอัตโนมัติ สถานีตรวจสอบสินค้าหลัก (Main Gate) • เปรียบเทียบระบบปัจจุบัน กับระบบ e-Port

9. ผู้ประกอบการขนส่งสินค้าผ่านเข้าออกต้องมีบัตรอนุญาตบุคคล บัตรอนุญาตรถ และบัตรแทนเงินสด เพื่อใช้บริการผ่านเข้า-ออกท่าเรือและการชำระเงินอัตโนมัติ ระบบรักษาความปลอดภัย(ISPS Code) บัตรอนุญาตรถ บัตรอนุญาตบุคคล • ทุกครั้งที่ผ่านเข้าออกประตูตรวจสอบท่าเรือ • ระบบจะอ่านข้อมูลจากบัตรอนุญาตบุคคล บัตรอนุญาตรถ และบัตรแทนเงินสด โดยอัตโนมัติ • ระบบจะบันทึกเวลาเข้า-ออก และ ตรวจสอบค่าผ่านท่าและค่าภาระหรือสิทธิ์เข้าออกกับระบบ CTMS และ VCMS บัตรแทนเงินสด

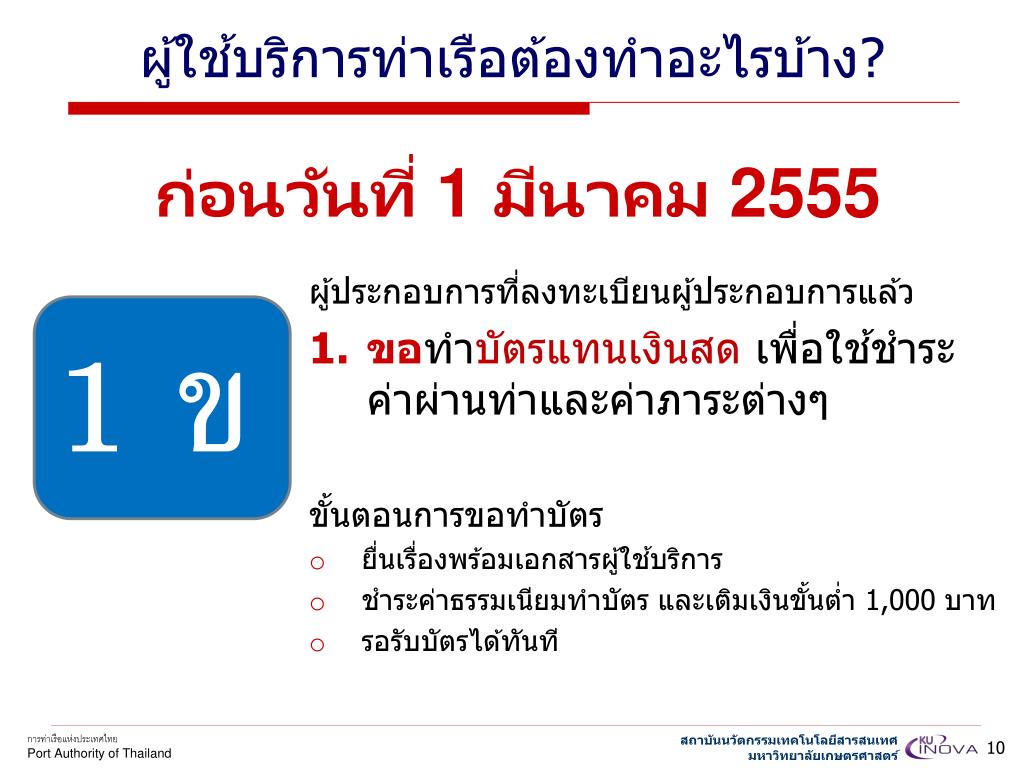

10. ผู้ใช้บริการท่าเรือต้องทำอะไรบ้าง?ผู้ใช้บริการท่าเรือต้องทำอะไรบ้าง? ผู้ประกอบการที่ลงทะเบียนผู้ประกอบการแล้ว • ขอทำบัตรแทนเงินสด เพื่อใช้ชำระค่าผ่านท่าและค่าภาระต่างๆ ขั้นตอนการขอทำบัตร • ยื่นเรื่องพร้อมเอกสารผู้ใช้บริการ • ชำระค่าธรรมเนียมทำบัตร และเติมเงินขั้นต่ำ 1,000 บาท • รอรับบัตรได้ทันที ก่อนวันที่ 1 มีนาคม 2555 1 ข

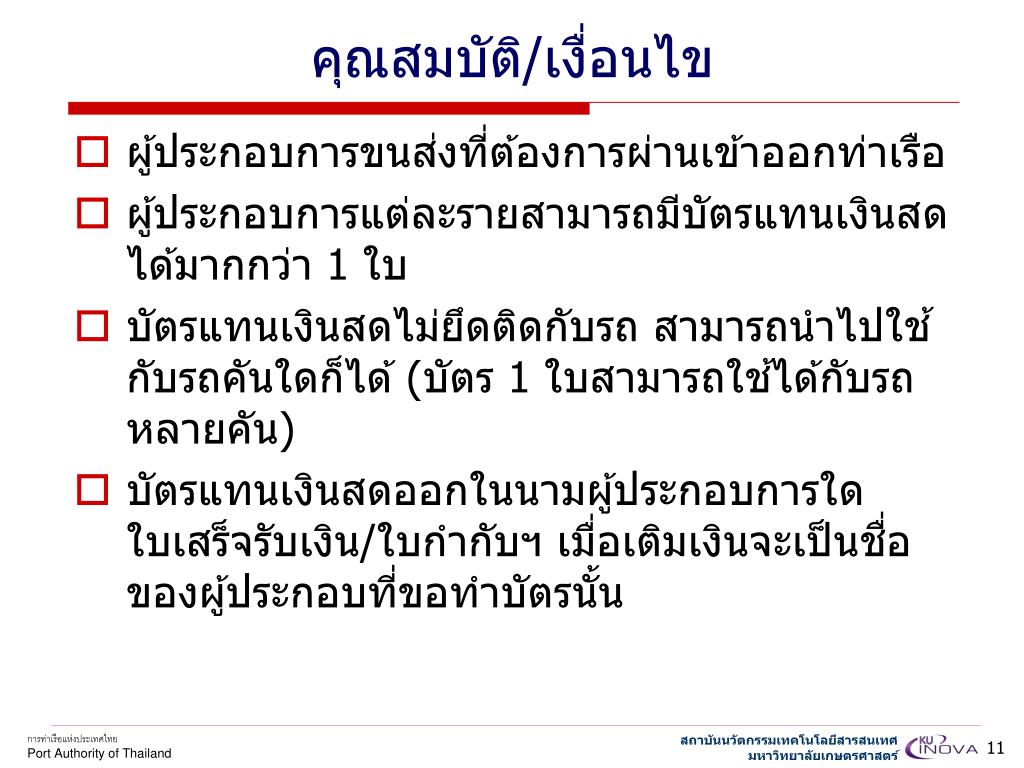

11. คุณสมบัติ/เงื่อนไข • ผู้ประกอบการขนส่งที่ต้องการผ่านเข้าออกท่าเรือ • ผู้ประกอบการแต่ละรายสามารถมีบัตรแทนเงินสดได้มากกว่า 1 ใบ • บัตรแทนเงินสดไม่ยึดติดกับรถ สามารถนำไปใช้กับรถคันใดก็ได้ (บัตร 1 ใบสามารถใช้ได้กับรถหลายคัน) • บัตรแทนเงินสดออกในนามผู้ประกอบการใด ใบเสร็จรับเงิน/ใบกำกับฯ เมื่อเติมเงินจะเป็นชื่อของผู้ประกอบที่ขอทำบัตรนั้น

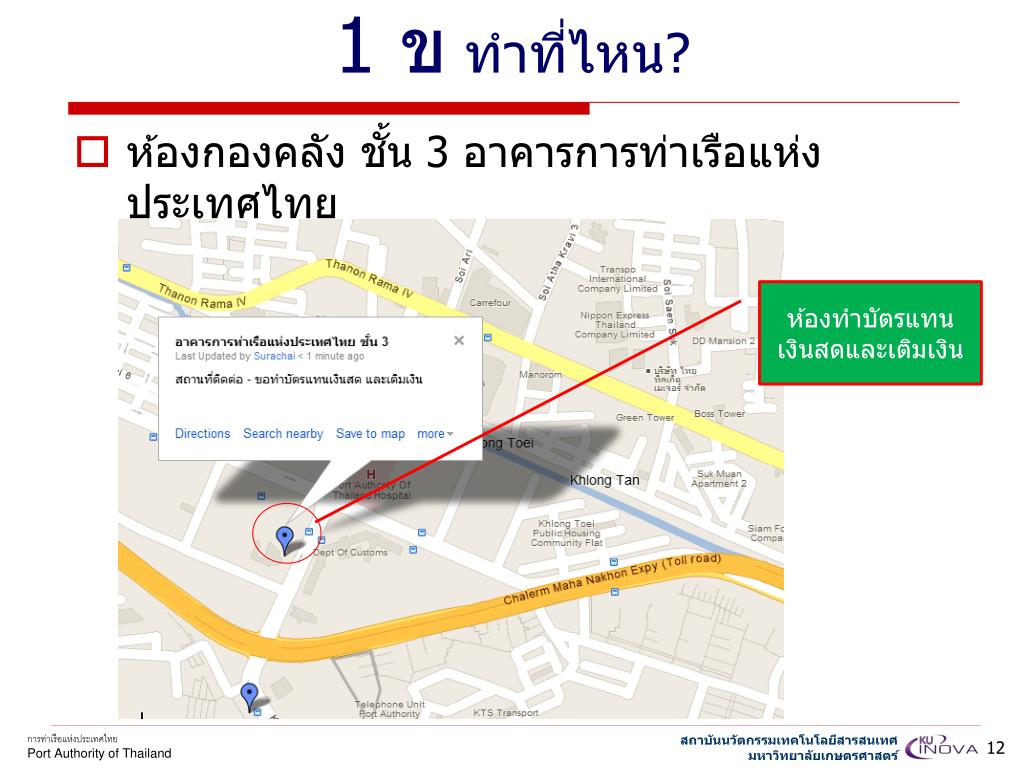

12. 1 ข ทำที่ไหน? • ห้องกองคลัง ชั้น 3 อาคารการท่าเรือแห่งประเทศไทย ห้องทำบัตรแทนเงินสดและเติมเงิน

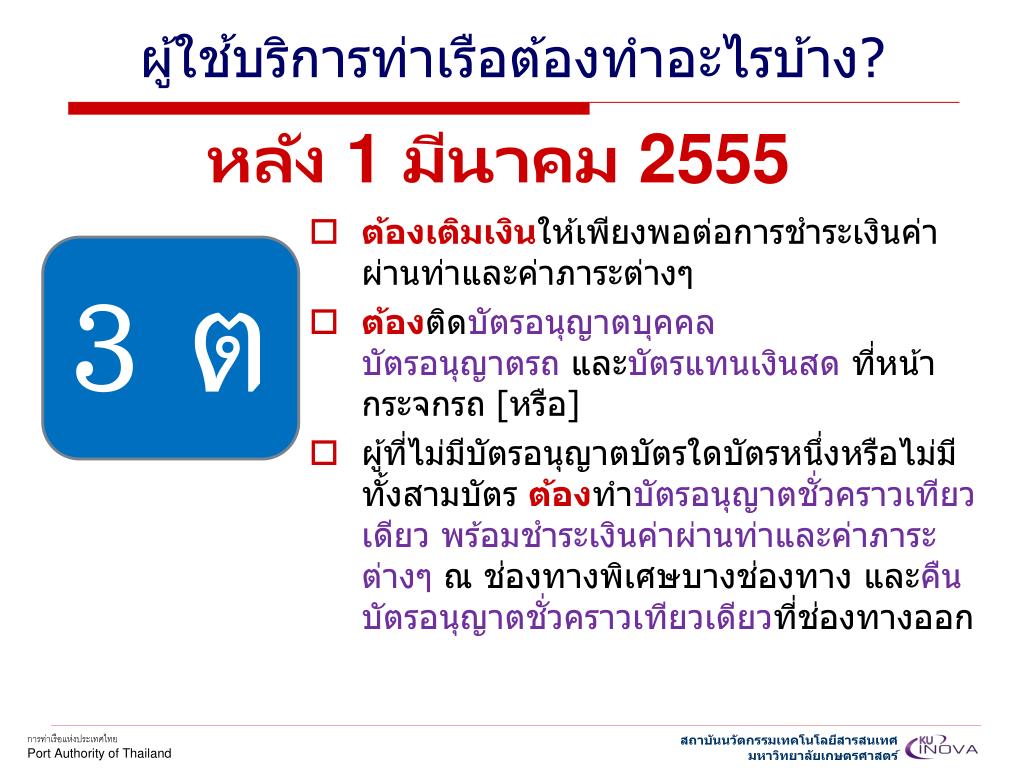

13. ผู้ใช้บริการท่าเรือต้องทำอะไรบ้าง?ผู้ใช้บริการท่าเรือต้องทำอะไรบ้าง? หลัง 1 มีนาคม 2555 • ต้องเติมเงินให้เพียงพอต่อการชำระเงินค่าผ่านท่าและค่าภาระต่างๆ • ต้องติดบัตรอนุญาตบุคคลบัตรอนุญาตรถและบัตรแทนเงินสดที่หน้ากระจกรถ [หรือ] • ผู้ที่ไม่มีบัตรอนุญาตบัตรใดบัตรหนึ่งหรือไม่มีทั้งสามบัตร ต้องทำบัตรอนุญาตชั่วคราวเทียวเดียว พร้อมชำระเงินค่าผ่านท่าและค่าภาระต่างๆ ณ ช่องทางพิเศษบางช่องทาง และคืนบัตรอนุญาตชั่วคราวเทียวเดียวที่ช่องทางออก 3 ต

14. บัตรแทนเงินสดเติมเงินได้ที่ไหน?บัตรแทนเงินสดเติมเงินได้ที่ไหน? • ห้องกองคลัง ชั้น 3 อาคารการท่าเรือแห่งประเทศไทย ห้องทำบัตรแทนเงินสดและเติมเงิน

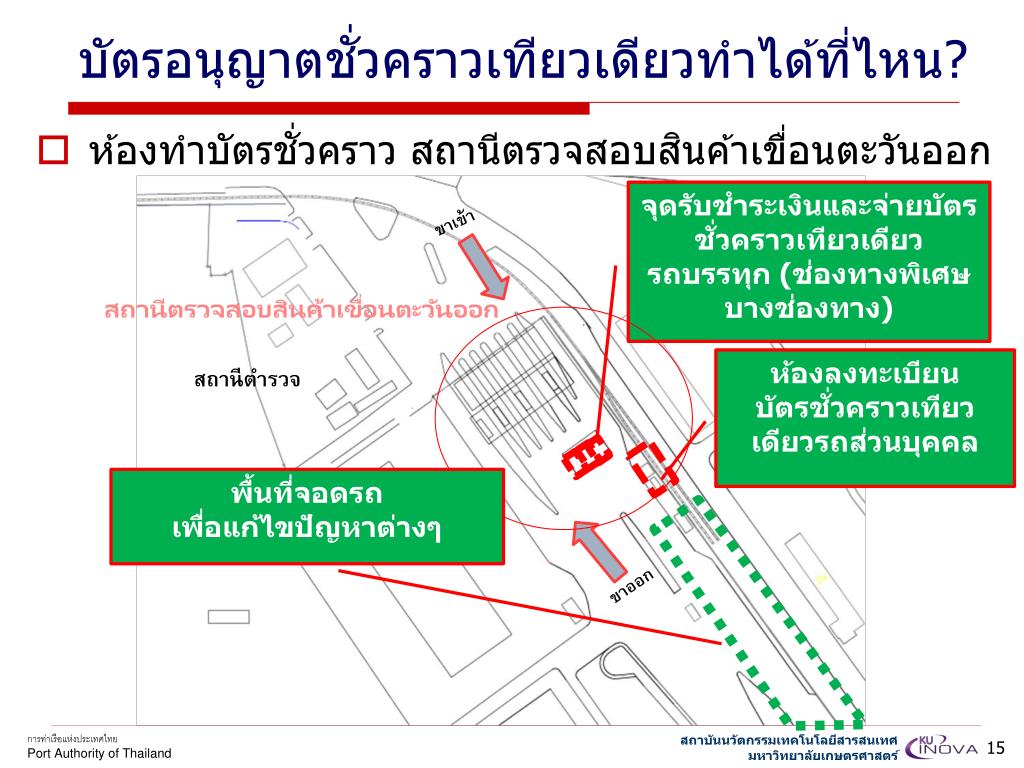

15. บัตรอนุญาตชั่วคราวเทียวเดียวทำได้ที่ไหน?บัตรอนุญาตชั่วคราวเทียวเดียวทำได้ที่ไหน? • ห้องทำบัตรชั่วคราว สถานีตรวจสอบสินค้าเขื่อนตะวันออก จุดรับชำระเงินและจ่ายบัตรชั่วคราวเทียวเดียวรถบรรทุก(ช่องทางพิเศษบางช่องทาง) ขาเข้า สถานีตรวจสอบสินค้าเขื่อนตะวันออก ห้องลงทะเบียนบัตรชั่วคราวเทียวเดียวรถส่วนบุคคล สถานีตำรวจ พื้นที่จอดรถเพื่อแก้ไขปัญหาต่างๆ ขาออก

16. ค่าธรรมเนียมการออกบัตรแทนเงินสดค่าธรรมเนียมการออกบัตรแทนเงินสด • การขอยกเลิกบัตรแทนเงินสด สามารถขอรับเงินคงเหลือคืนได้ • กรณีบัตรแทนเงินสดไม่มีการเคลื่อนไหวทางบัญชีเกิน 1 ปีกทท.จะทำการปิดบัญชีบัตรแทนเงินสด และแจ้งให้เจ้าของบัตรแทนเงินสดมารับเงินคงเหลือคืน

17. รายการที่เรียกเก็บผ่านบัตรแทนเงินสดรายการที่เรียกเก็บผ่านบัตรแทนเงินสด • ค่ายานพาหนะผ่านท่าสำหรับสินค้าและตู้สินค้าขาส่งออก • ค่าภาระสินค้าและตู้สินค้าขาส่งออก (ท่าเรือกรุงเทพ) • ค่าชั่งน้ำหนักขานำเข้าและขาส่งออก (ท่าเรือแหลมฉบัง)

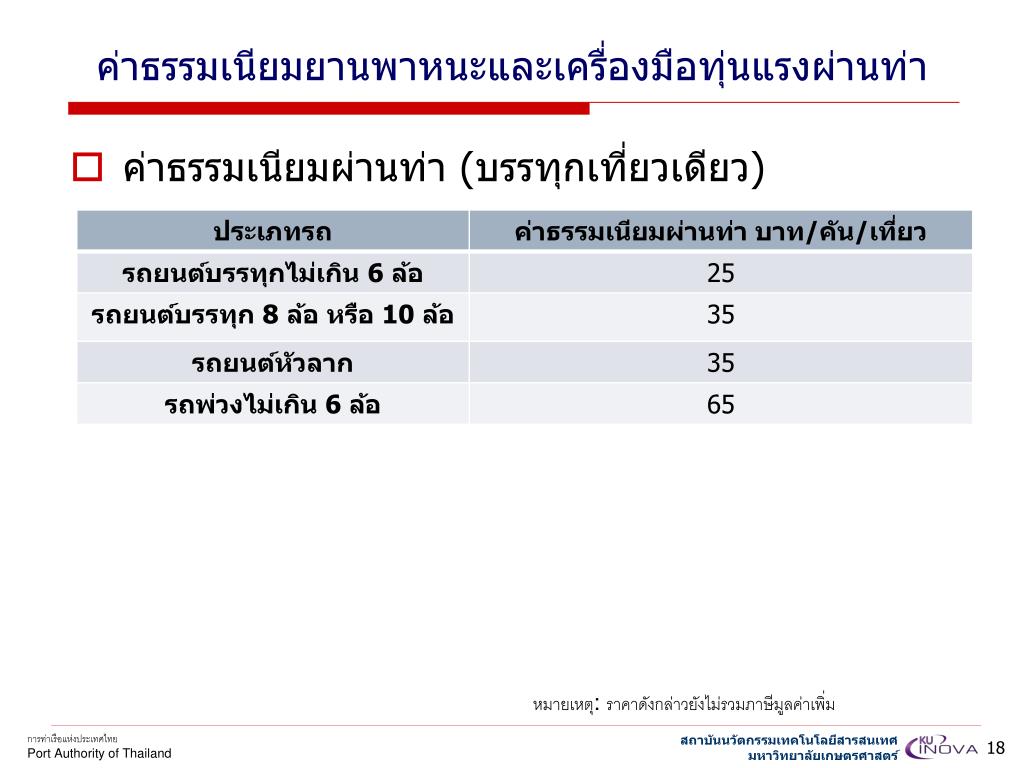

18. ค่าธรรมเนียมยานพาหนะและเครื่องมือทุ่นแรงผ่านท่าค่าธรรมเนียมยานพาหนะและเครื่องมือทุ่นแรงผ่านท่า • ค่าธรรมเนียมผ่านท่า (บรรทุกเที่ยวเดียว) หมายเหตุ: ราคาดังกล่าวยังไม่รวมภาษีมูลค่าเพิ่ม

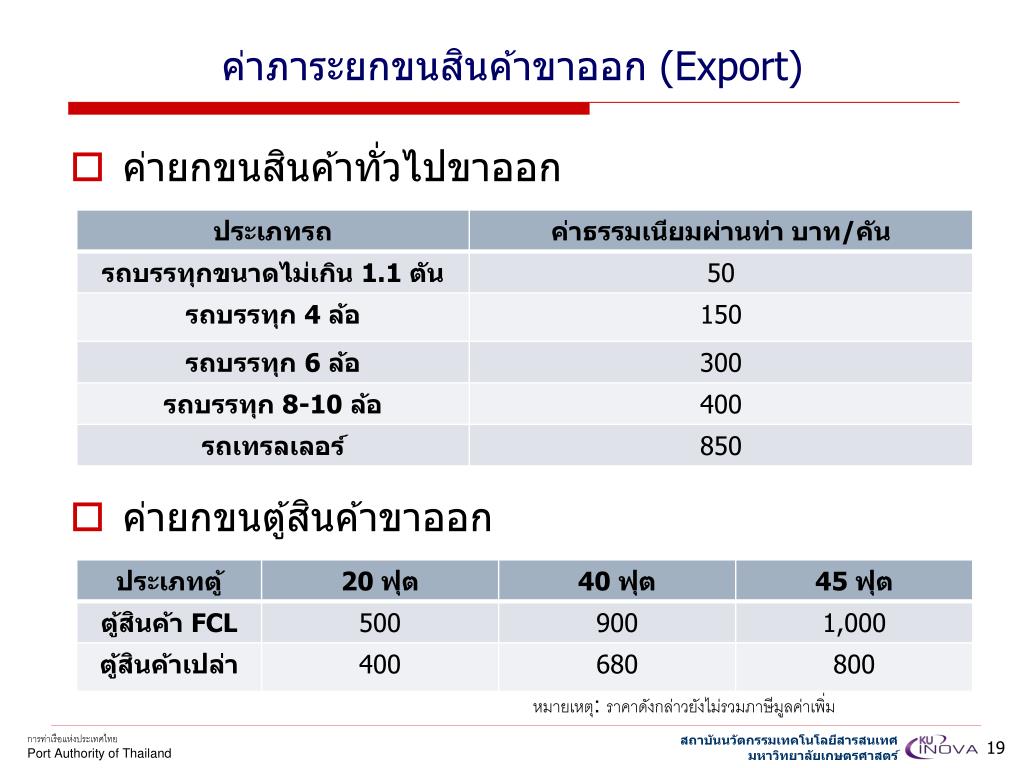

19. ค่าภาระยกขนสินค้าขาออก (Export) • ค่ายกขนสินค้าทั่วไปขาออก • ค่ายกขนตู้สินค้าขาออก หมายเหตุ: ราคาดังกล่าวยังไม่รวมภาษีมูลค่าเพิ่ม

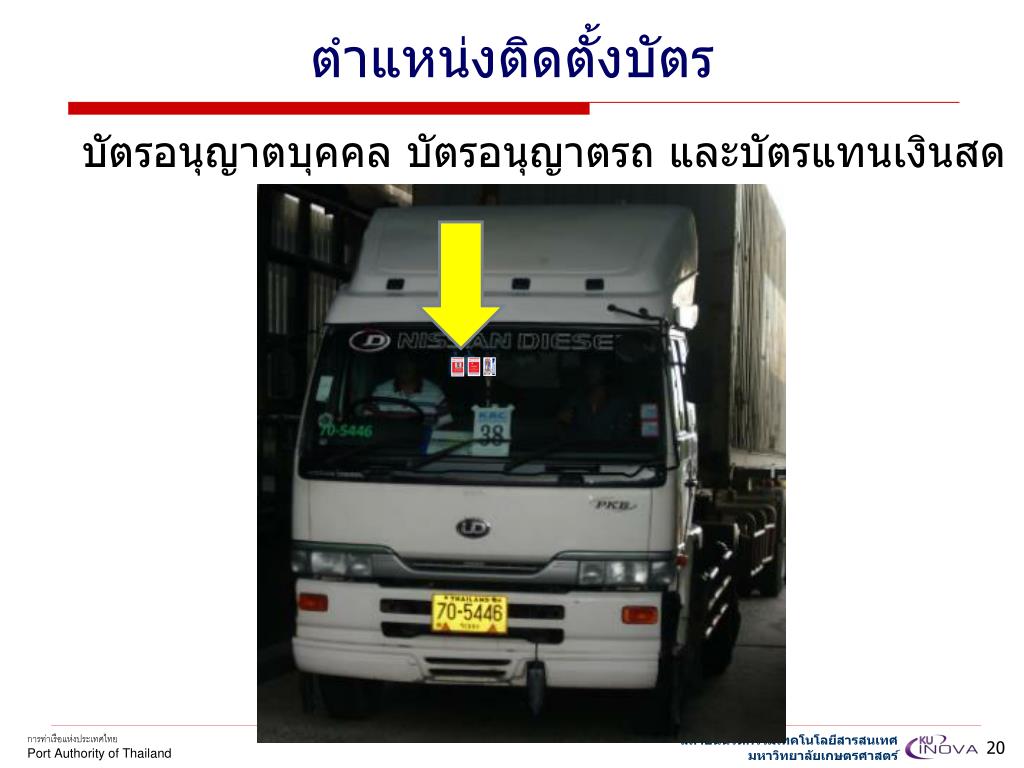

20. ตำแหน่งติดตั้งบัตร บัตรอนุญาตบุคคลบัตรอนุญาตรถและบัตรแทนเงินสด

21. การคืนบัตรชั่วคราวเทียวเดียวที่ช่องทางออกการคืนบัตรชั่วคราวเทียวเดียวที่ช่องทางออก • คืนบัตรชั่วคราวเทียวเดียว โดยสอดบัตรเข้ากล่องรับบัตร ซึ่งติดตั้งไว้ก่อนไม้กั้นในช่องทางขาออกจากท่าเรือ

22. บัตรอนุญาตบุคคลและบัตรอนุญาตรถประเภทต่างๆบัตรอนุญาตบุคคลและบัตรอนุญาตรถประเภทต่างๆ

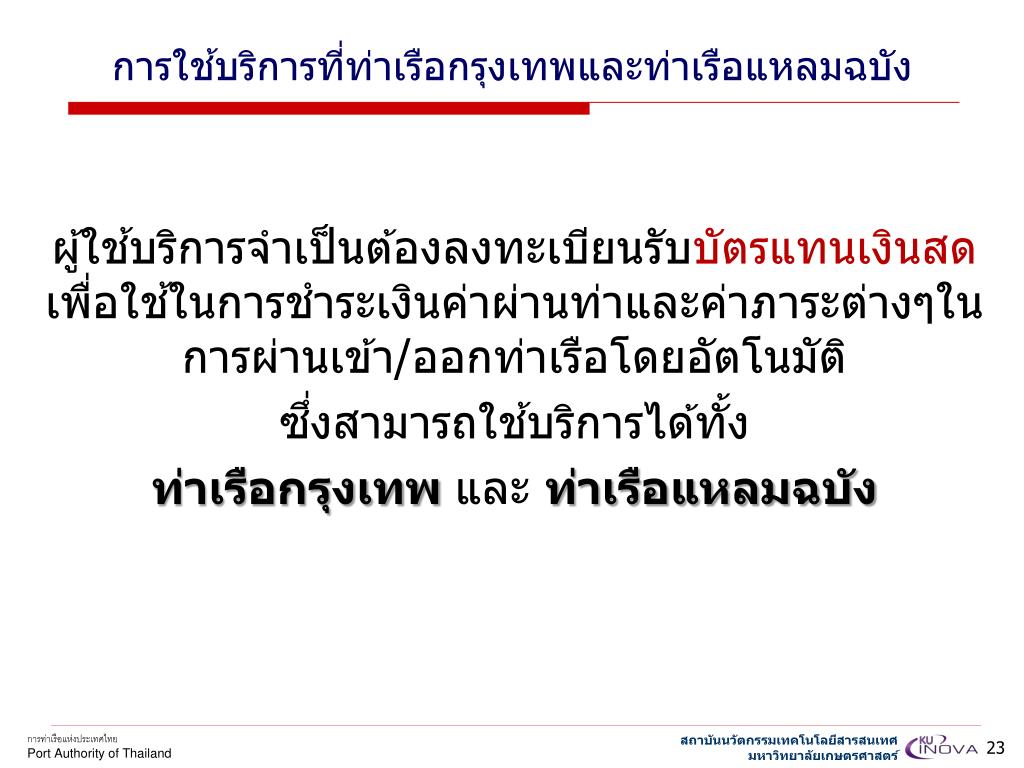

23. การใช้บริการที่ท่าเรือกรุงเทพและท่าเรือแหลมฉบังการใช้บริการที่ท่าเรือกรุงเทพและท่าเรือแหลมฉบัง ผู้ใช้บริการจำเป็นต้องลงทะเบียนรับบัตรแทนเงินสดเพื่อใช้ในการชำระเงินค่าผ่านท่าและค่าภาระต่างๆในการผ่านเข้า/ออกท่าเรือโดยอัตโนมัติ ซึ่งสามารถใช้บริการได้ทั้ง ท่าเรือกรุงเทพ และ ท่าเรือแหลมฉบัง

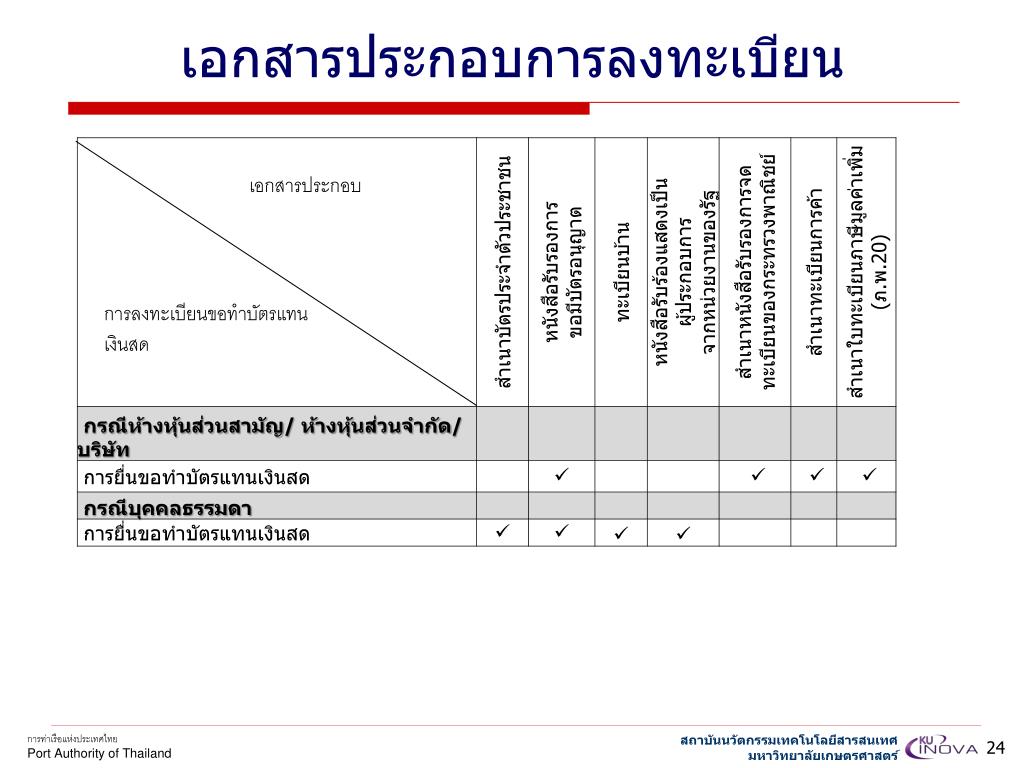

24. เอกสารประกอบการลงทะเบียนเอกสารประกอบการลงทะเบียน เอกสารประกอบ การลงทะเบียนขอทำบัตรแทนเงินสด

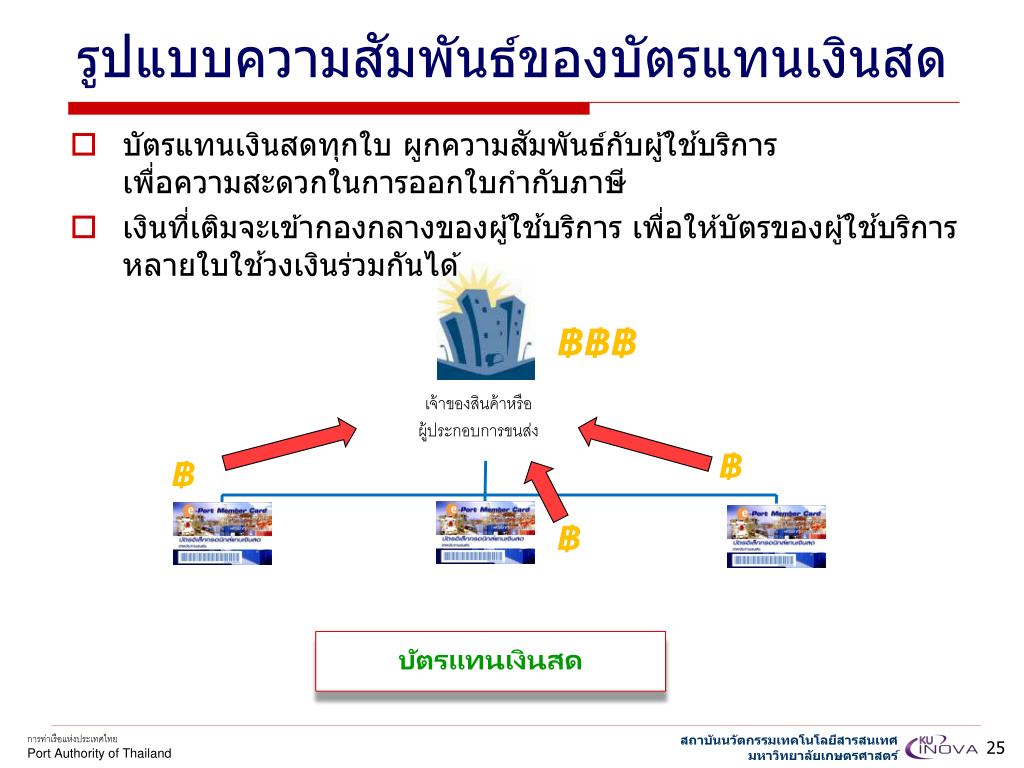

25. รูปแบบความสัมพันธ์ของบัตรแทนเงินสดรูปแบบความสัมพันธ์ของบัตรแทนเงินสด • บัตรแทนเงินสดทุกใบ ผูกความสัมพันธ์กับผู้ใช้บริการ เพื่อความสะดวกในการออกใบกำกับภาษี • เงินที่เติมจะเข้ากองกลางของผู้ใช้บริการ เพื่อให้บัตรของผู้ใช้บริการหลายใบใช้วงเงินร่วมกันได้ เจ้าของสินค้าหรือ ผู้ประกอบการขนส่ง ฿฿฿ ฿ ฿ ฿ บัตรแทนเงินสด

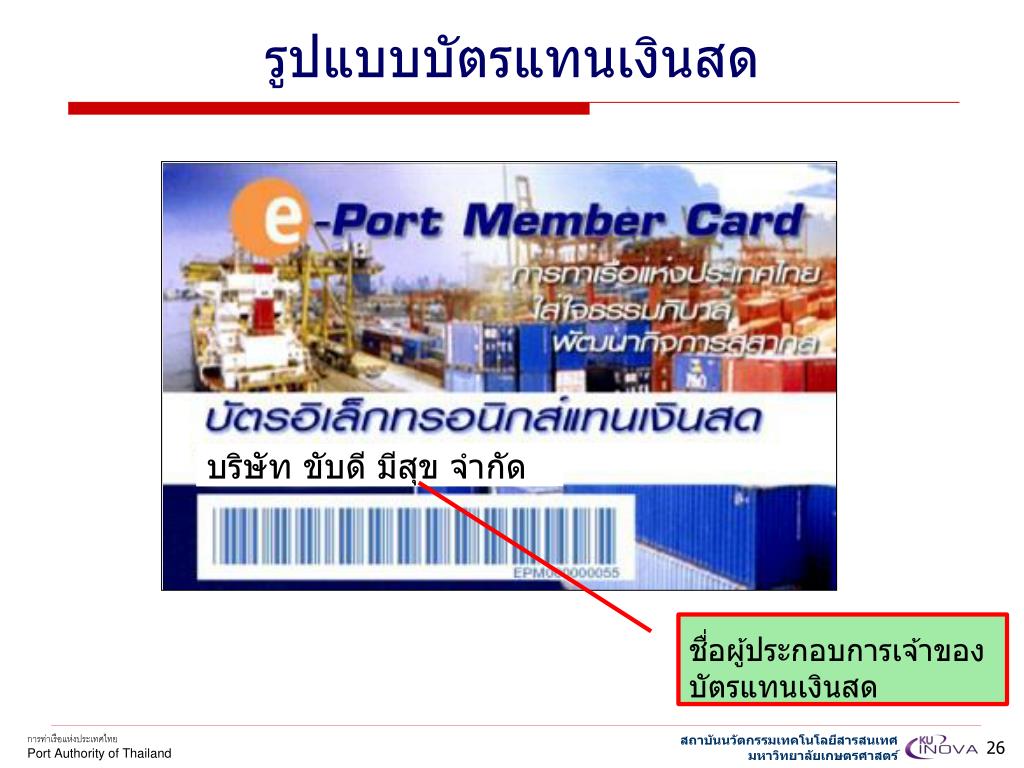

26. รูปแบบบัตรแทนเงินสด บริษัท ขับดี มีสุข จำกัด ชื่อผู้ประกอบการเจ้าของบัตรแทนเงินสด

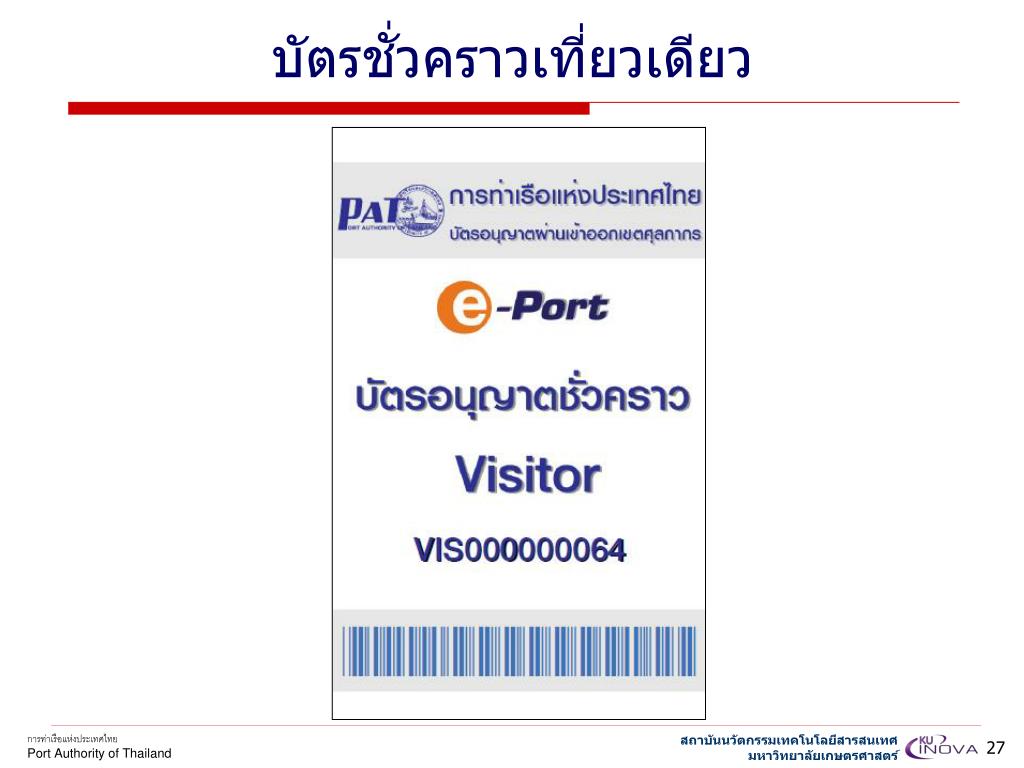

27. บัตรชั่วคราวเที่ยวเดียวบัตรชั่วคราวเที่ยวเดียว

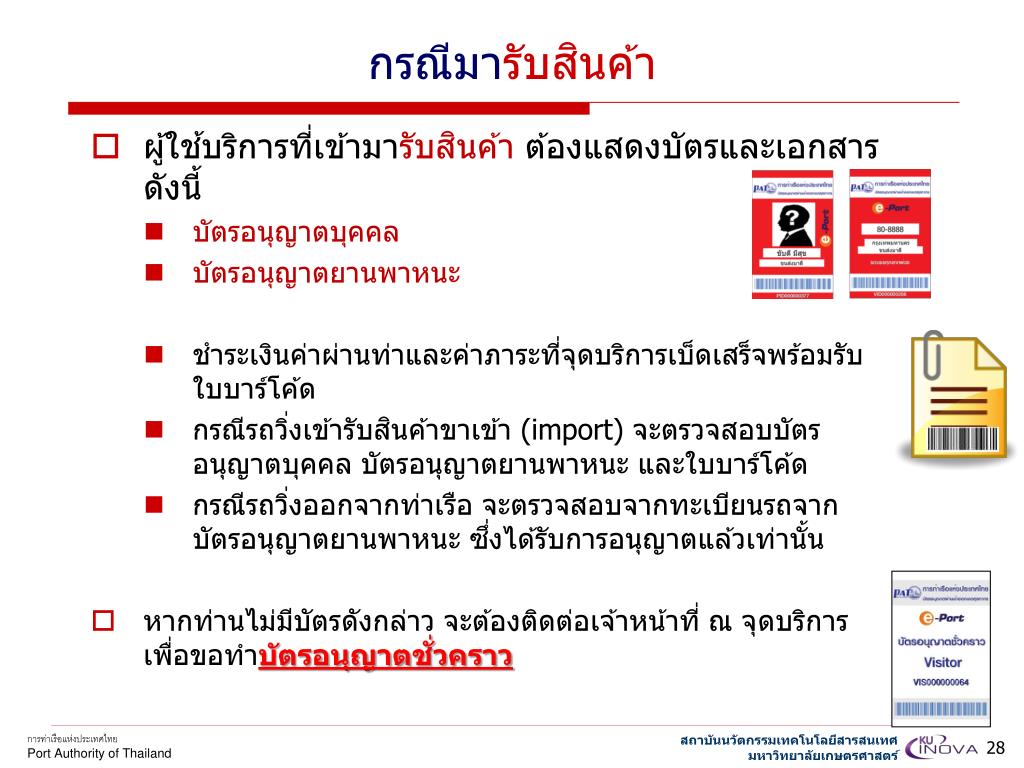

28. กรณีมารับสินค้า • ผู้ใช้บริการที่เข้ามารับสินค้าต้องแสดงบัตรและเอกสารดังนี้ • บัตรอนุญาตบุคคล • บัตรอนุญาตยานพาหนะ • ชำระเงินค่าผ่านท่าและค่าภาระที่จุดบริการเบ็ดเสร็จพร้อมรับใบบาร์โค้ด • กรณีรถวิ่งเข้ารับสินค้าขาเข้า (import) จะตรวจสอบบัตรอนุญาตบุคคล บัตรอนุญาตยานพาหนะ และใบบาร์โค้ด • กรณีรถวิ่งออกจากท่าเรือ จะตรวจสอบจากทะเบียนรถจากบัตรอนุญาตยานพาหนะ ซึ่งได้รับการอนุญาตแล้วเท่านั้น • หากท่านไม่มีบัตรดังกล่าว จะต้องติดต่อเจ้าหน้าที่ ณ จุดบริการเพื่อขอทำบัตรอนุญาตชั่วคราว

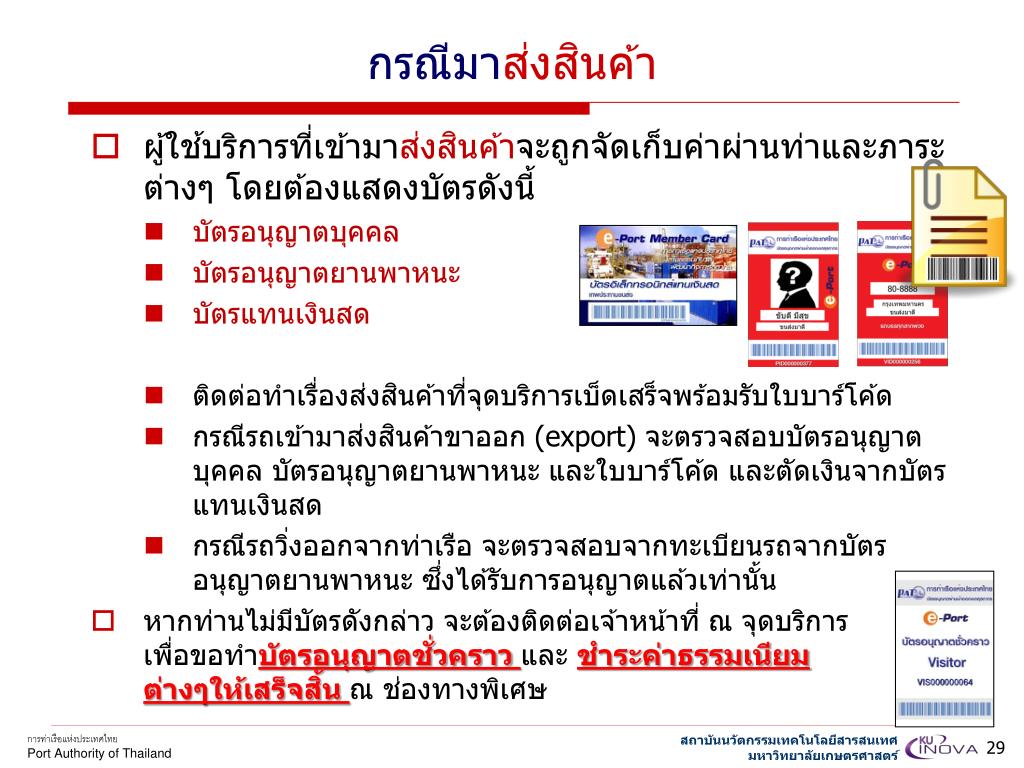

29. กรณีมาส่งสินค้า • ผู้ใช้บริการที่เข้ามาส่งสินค้าจะถูกจัดเก็บค่าผ่านท่าและภาระต่างๆโดยต้องแสดงบัตรดังนี้ • บัตรอนุญาตบุคคล • บัตรอนุญาตยานพาหนะ • บัตรแทนเงินสด • ติดต่อทำเรื่องส่งสินค้าที่จุดบริการเบ็ดเสร็จพร้อมรับใบบาร์โค้ด • กรณีรถเข้ามาส่งสินค้าขาออก (export) จะตรวจสอบบัตรอนุญาตบุคคล บัตรอนุญาตยานพาหนะ และใบบาร์โค้ด และตัดเงินจากบัตรแทนเงินสด • กรณีรถวิ่งออกจากท่าเรือ จะตรวจสอบจากทะเบียนรถจากบัตรอนุญาตยานพาหนะ ซึ่งได้รับการอนุญาตแล้วเท่านั้น • หากท่านไม่มีบัตรดังกล่าว จะต้องติดต่อเจ้าหน้าที่ ณ จุดบริการเพื่อขอทำบัตรอนุญาตชั่วคราว และ ชำระค่าธรรมเนียมต่างๆให้เสร็จสิ้นณ ช่องทางพิเศษ

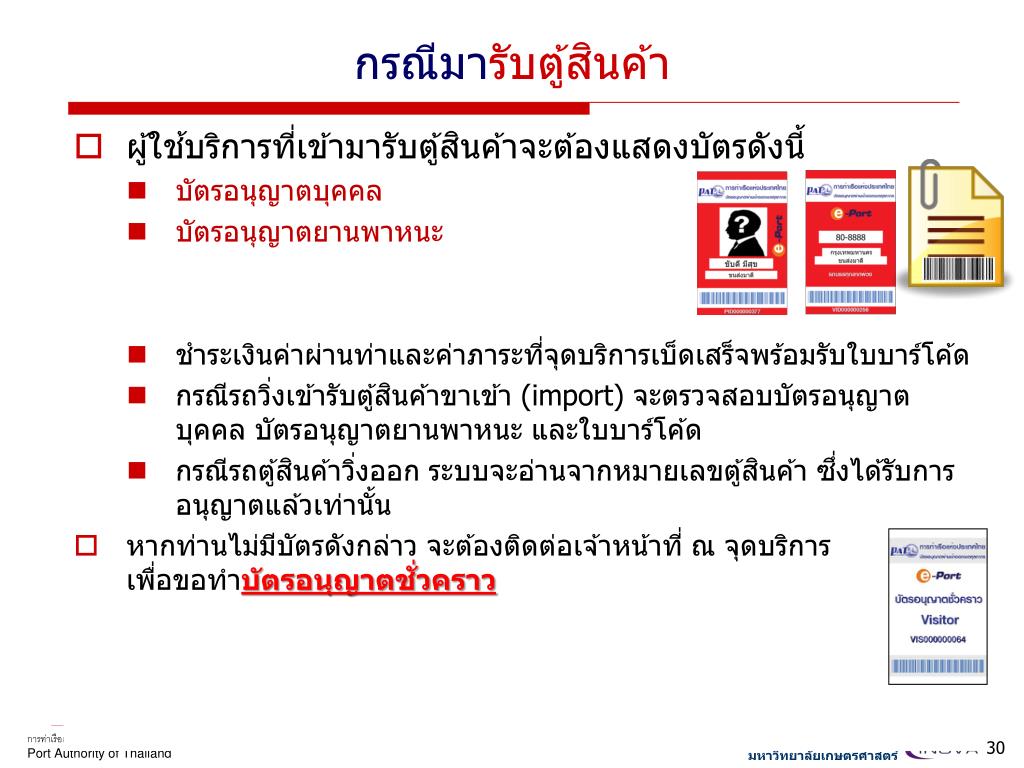

30. กรณีมารับตู้สินค้า • ผู้ใช้บริการที่เข้ามารับตู้สินค้าจะต้องแสดงบัตรดังนี้ • บัตรอนุญาตบุคคล • บัตรอนุญาตยานพาหนะ • ชำระเงินค่าผ่านท่าและค่าภาระที่จุดบริการเบ็ดเสร็จพร้อมรับใบบาร์โค้ด • กรณีรถวิ่งเข้ารับตู้สินค้าขาเข้า (import) จะตรวจสอบบัตรอนุญาตบุคคล บัตรอนุญาตยานพาหนะ และใบบาร์โค้ด • กรณีรถตู้สินค้าวิ่งออก ระบบจะอ่านจากหมายเลขตู้สินค้า ซึ่งได้รับการอนุญาตแล้วเท่านั้น • หากท่านไม่มีบัตรดังกล่าว จะต้องติดต่อเจ้าหน้าที่ ณ จุดบริการเพื่อขอทำบัตรอนุญาตชั่วคราว

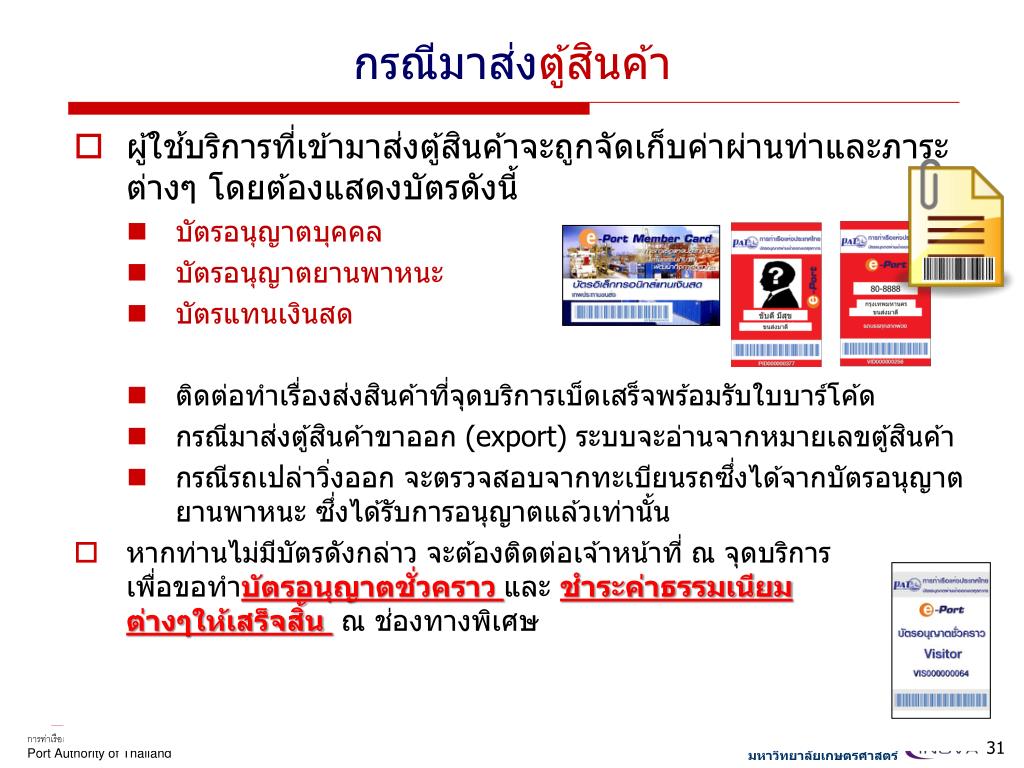

31. กรณีมาส่งตู้สินค้า • ผู้ใช้บริการที่เข้ามาส่งตู้สินค้าจะถูกจัดเก็บค่าผ่านท่าและภาระต่างๆโดยต้องแสดงบัตรดังนี้ • บัตรอนุญาตบุคคล • บัตรอนุญาตยานพาหนะ • บัตรแทนเงินสด • ติดต่อทำเรื่องส่งสินค้าที่จุดบริการเบ็ดเสร็จพร้อมรับใบบาร์โค้ด • กรณีมาส่งตู้สินค้าขาออก (export) ระบบจะอ่านจากหมายเลขตู้สินค้า • กรณีรถเปล่าวิ่งออก จะตรวจสอบจากทะเบียนรถซึ่งได้จากบัตรอนุญาตยานพาหนะ ซึ่งได้รับการอนุญาตแล้วเท่านั้น • หากท่านไม่มีบัตรดังกล่าว จะต้องติดต่อเจ้าหน้าที่ ณ จุดบริการเพื่อขอทำบัตรอนุญาตชั่วคราว และ ชำระค่าธรรมเนียมต่างๆให้เสร็จสิ้น ณ ช่องทางพิเศษ

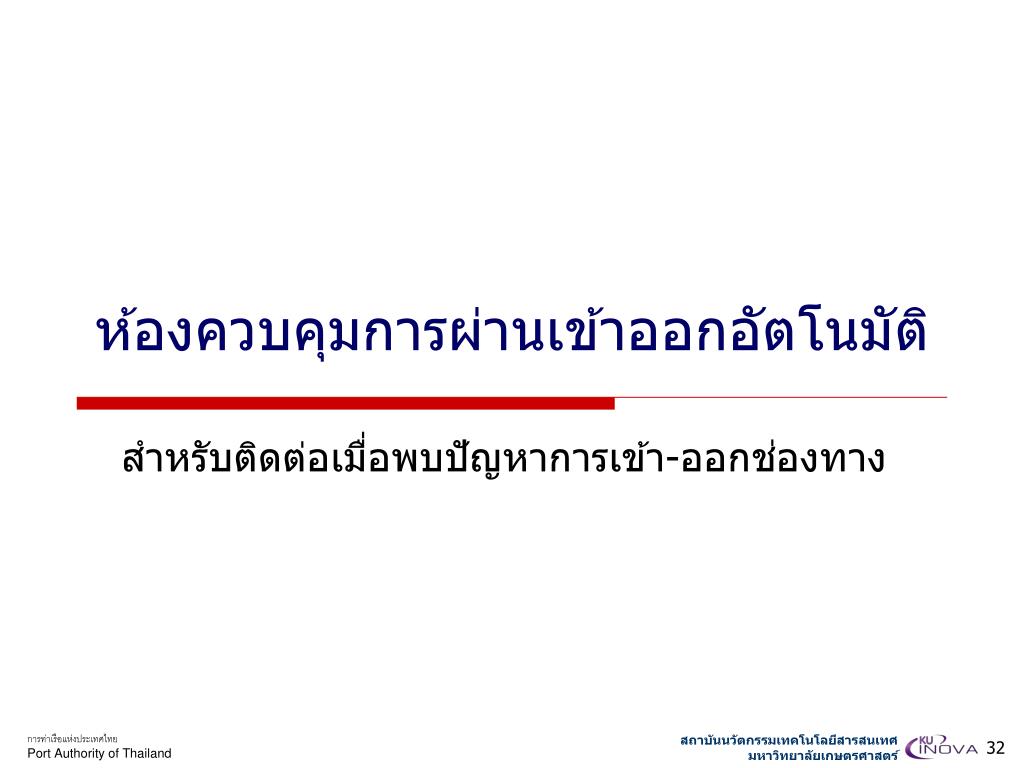

32. ห้องควบคุมการผ่านเข้าออกอัตโนมัติห้องควบคุมการผ่านเข้าออกอัตโนมัติ สำหรับติดต่อเมื่อพบปัญหาการเข้า-ออกช่องทาง

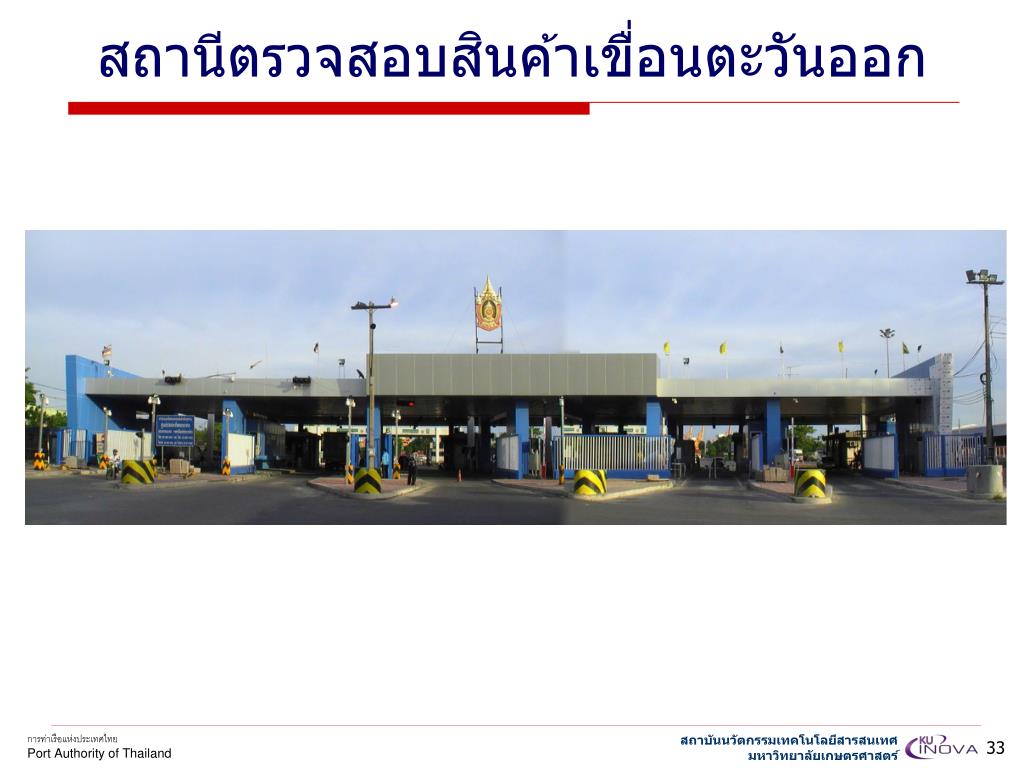

33. สถานีตรวจสอบสินค้าเขื่อนตะวันออก

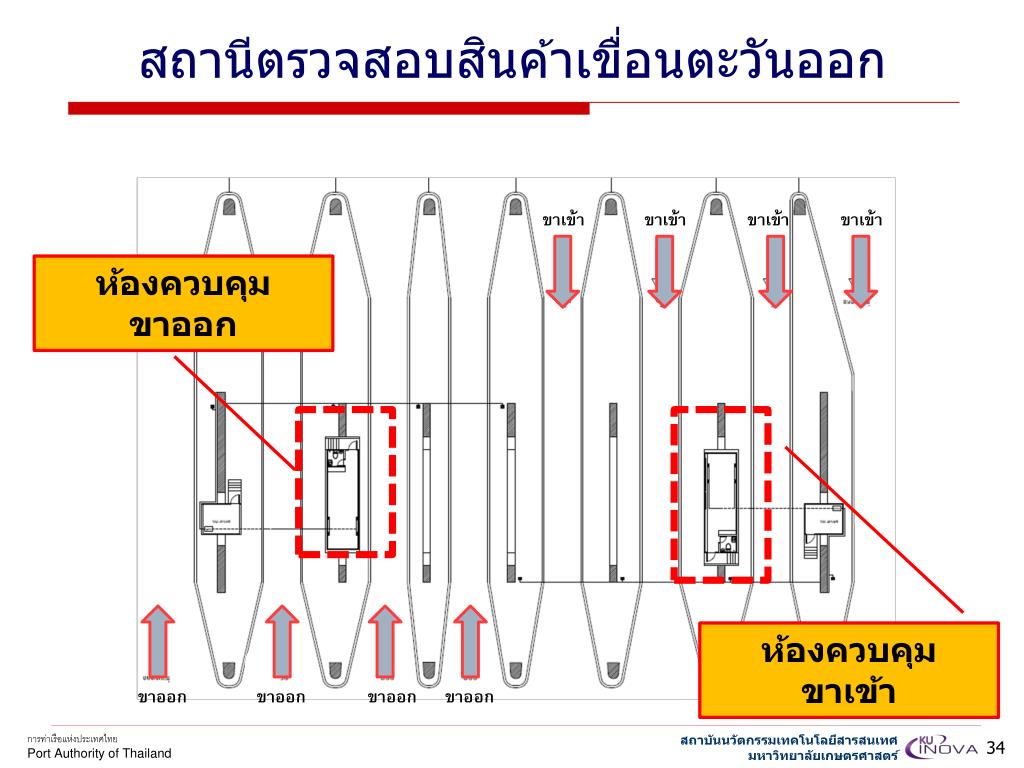

34. สถานีตรวจสอบสินค้าเขื่อนตะวันออก ขาเข้า ขาเข้า ขาเข้า ขาเข้า ห้องควบคุมขาออก ห้องควบคุมขาเข้า ขาออก ขาออก ขาออก ขาออก

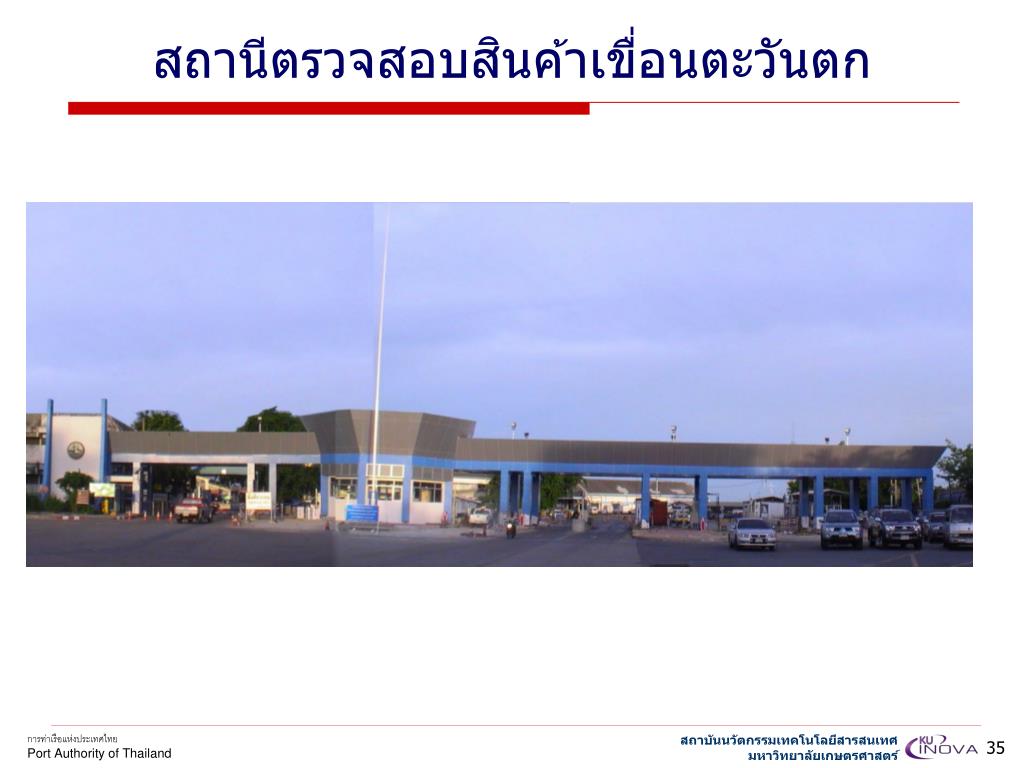

35. สถานีตรวจสอบสินค้าเขื่อนตะวันตกสถานีตรวจสอบสินค้าเขื่อนตะวันตก

36. สถานีตรวจสอบสินค้าเขื่อนตะวันตกสถานีตรวจสอบสินค้าเขื่อนตะวันตก ขาออก ขาออก ขาออก ขาออก ขาออก ขาเข้า ขาเข้า ขาเข้า ก ห้องควบคุม

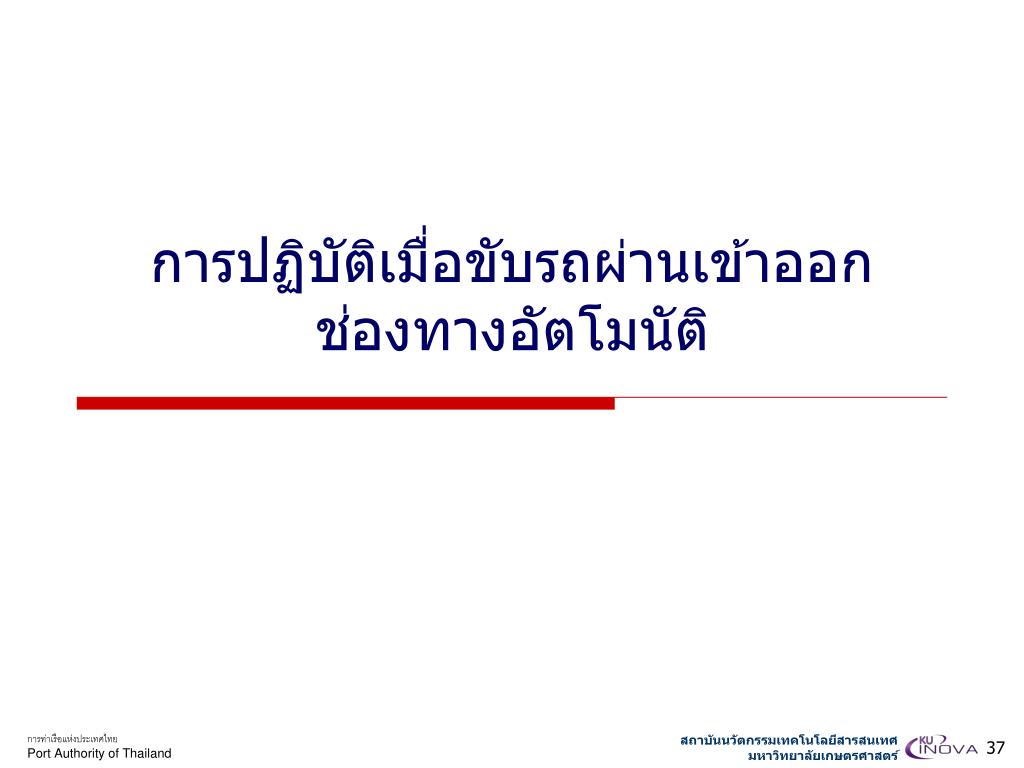

37. การปฏิบัติเมื่อขับรถผ่านเข้าออกช่องทางอัตโมนัติการปฏิบัติเมื่อขับรถผ่านเข้าออกช่องทางอัตโมนัติ

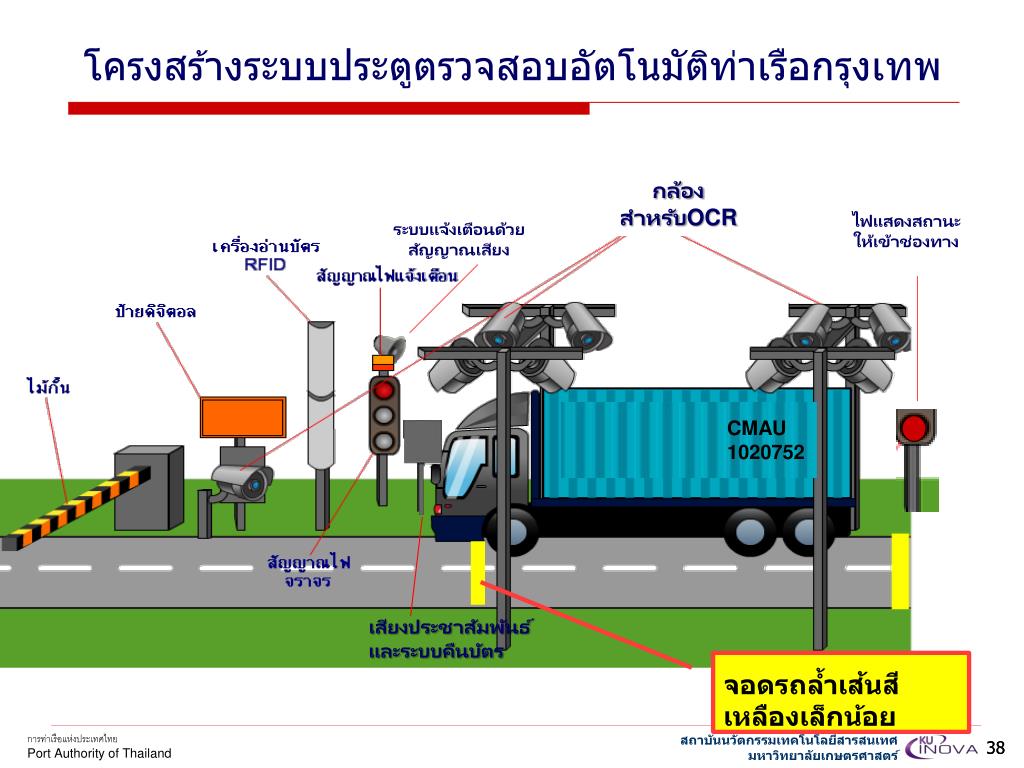

38. โครงสร้างระบบประตูตรวจสอบอัตโนมัติท่าเรือกรุงเทพโครงสร้างระบบประตูตรวจสอบอัตโนมัติท่าเรือกรุงเทพ กล้อง สำหรับOCR ไฟแสดงสถานะ ให้เข้าช่องทาง ระบบแจ้งเตือนด้วยสัญญาณเสียง CMAU 1020752 เสียงประชาสัมพันธ์ และระบบคืนบัตร จอดรถล้ำเส้นสีเหลืองเล็กน้อย 38

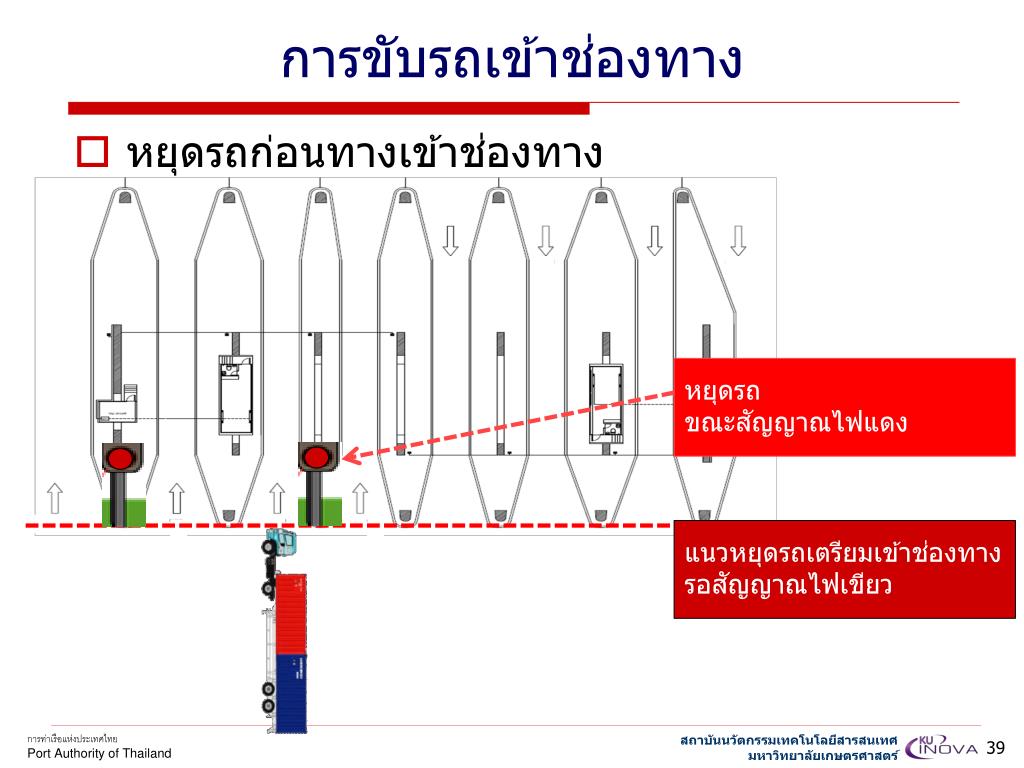

39. การขับรถเข้าช่องทาง • หยุดรถก่อนทางเข้าช่องทาง หยุดรถ ขณะสัญญาณไฟแดง แนวหยุดรถเตรียมเข้าช่องทาง รอสัญญาณไฟเขียว

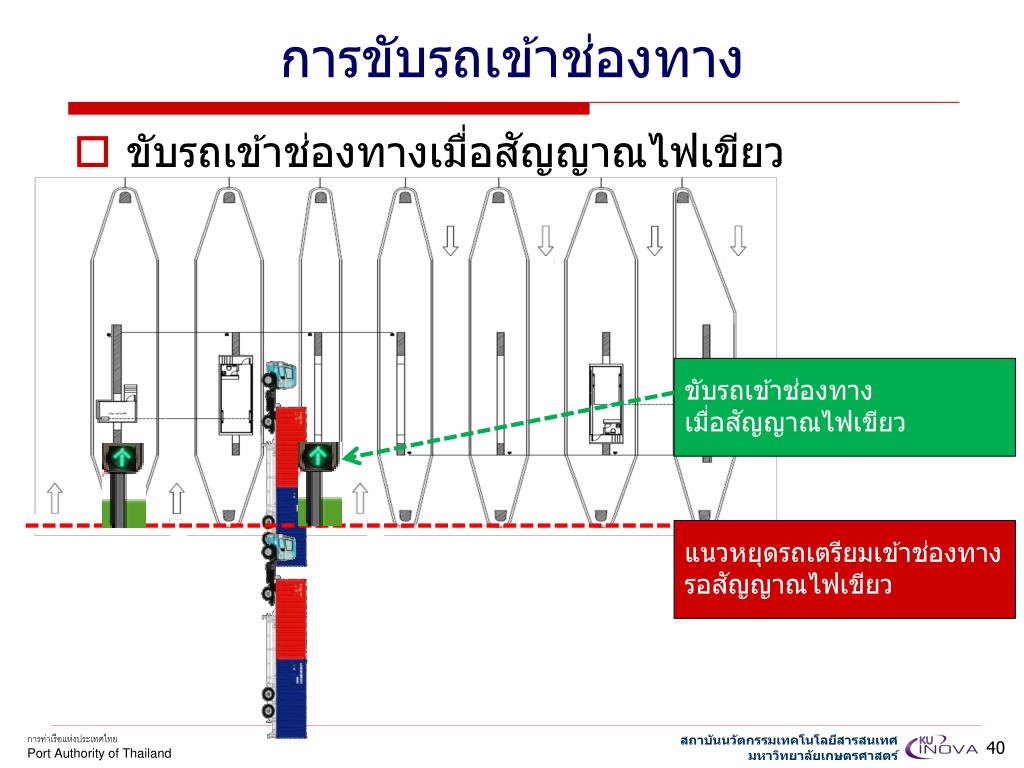

40. การขับรถเข้าช่องทาง • ขับรถเข้าช่องทางเมื่อสัญญาณไฟเขียว ขับรถเข้าช่องทาง เมื่อสัญญาณไฟเขียว แนวหยุดรถเตรียมเข้าช่องทาง รอสัญญาณไฟเขียว

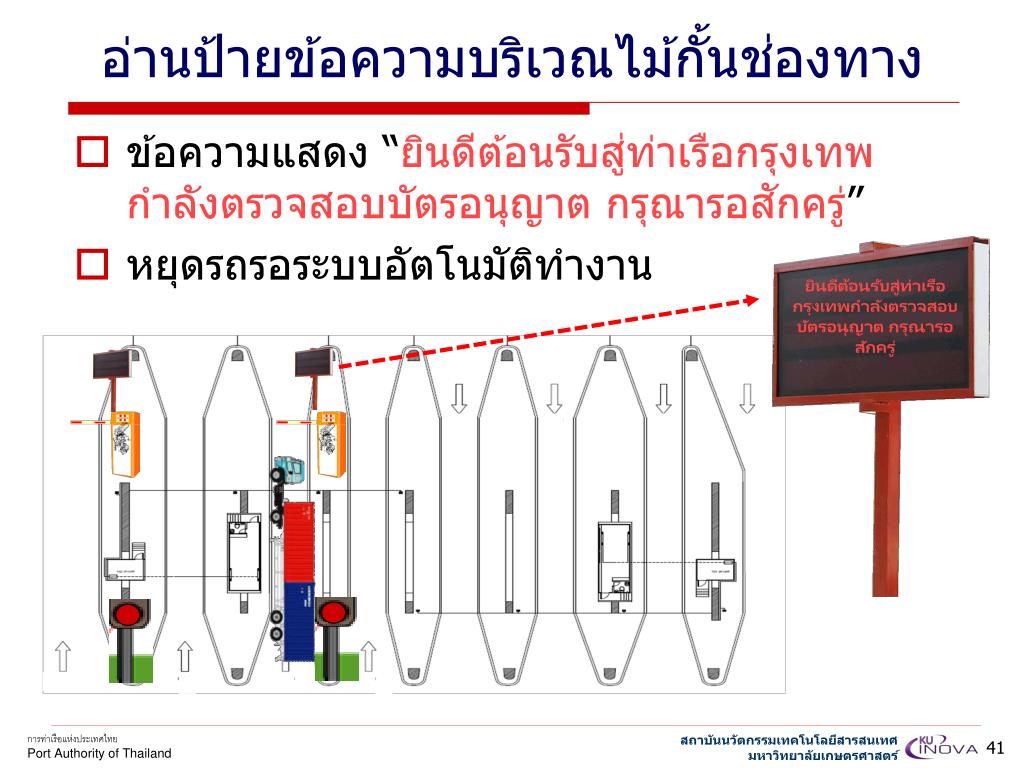

41. อ่านป้ายข้อความบริเวณไม้กั้นช่องทางอ่านป้ายข้อความบริเวณไม้กั้นช่องทาง • ข้อความแสดง “ยินดีต้อนรับสู่ท่าเรือกรุงเทพกำลังตรวจสอบบัตรอนุญาต กรุณารอสักครู่” • หยุดรถรอระบบอัตโนมัติทำงาน ยินดีต้อนรับสู่ท่าเรือกรุงเทพกำลังตรวจสอบบัตรอนุญาต กรุณารอสักครู่

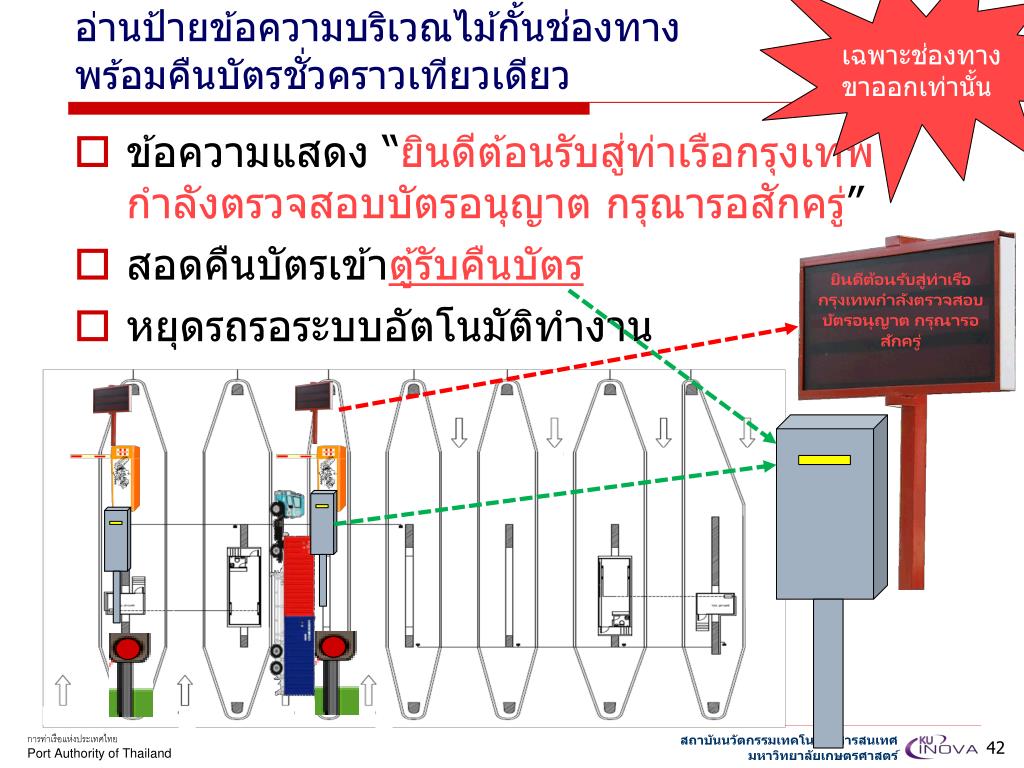

42. เฉพาะช่องทางขาออกเท่านั้นเฉพาะช่องทางขาออกเท่านั้น อ่านป้ายข้อความบริเวณไม้กั้นช่องทางพร้อมคืนบัตรชั่วคราวเทียวเดียว • ข้อความแสดง “ยินดีต้อนรับสู่ท่าเรือกรุงเทพกำลังตรวจสอบบัตรอนุญาต กรุณารอสักครู่” • สอดคืนบัตรเข้าตู้รับคืนบัตร • หยุดรถรอระบบอัตโนมัติทำงาน ยินดีต้อนรับสู่ท่าเรือกรุงเทพกำลังตรวจสอบบัตรอนุญาต กรุณารอสักครู่

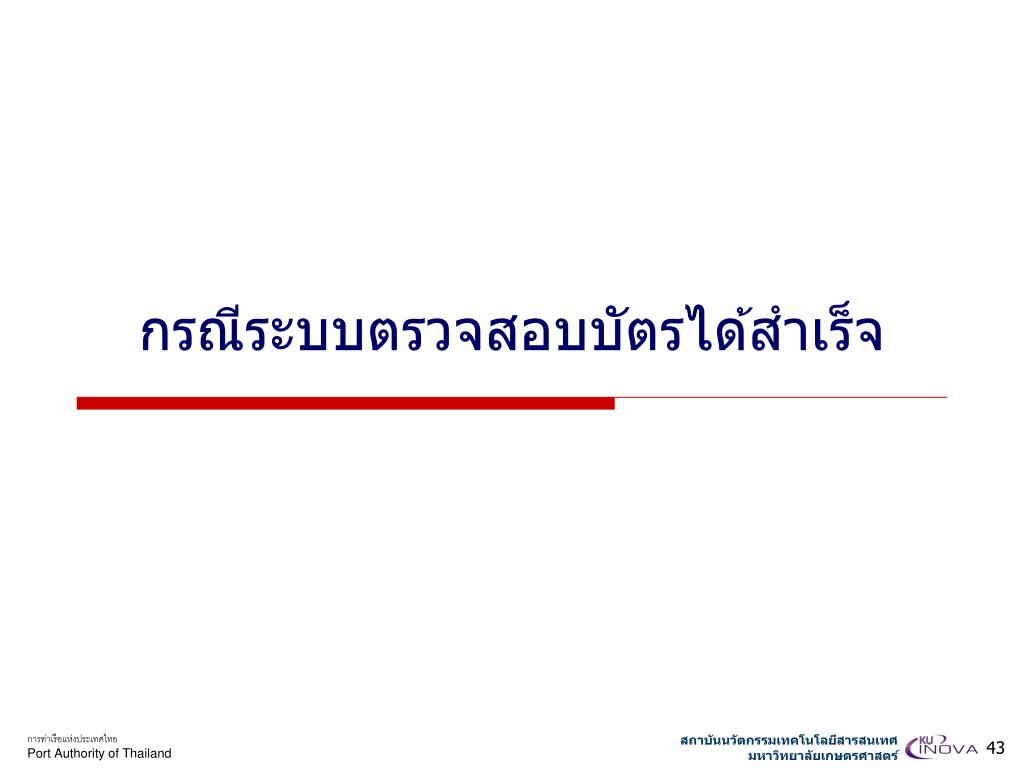

43. กรณีระบบตรวจสอบบัตรได้สำเร็จกรณีระบบตรวจสอบบัตรได้สำเร็จ

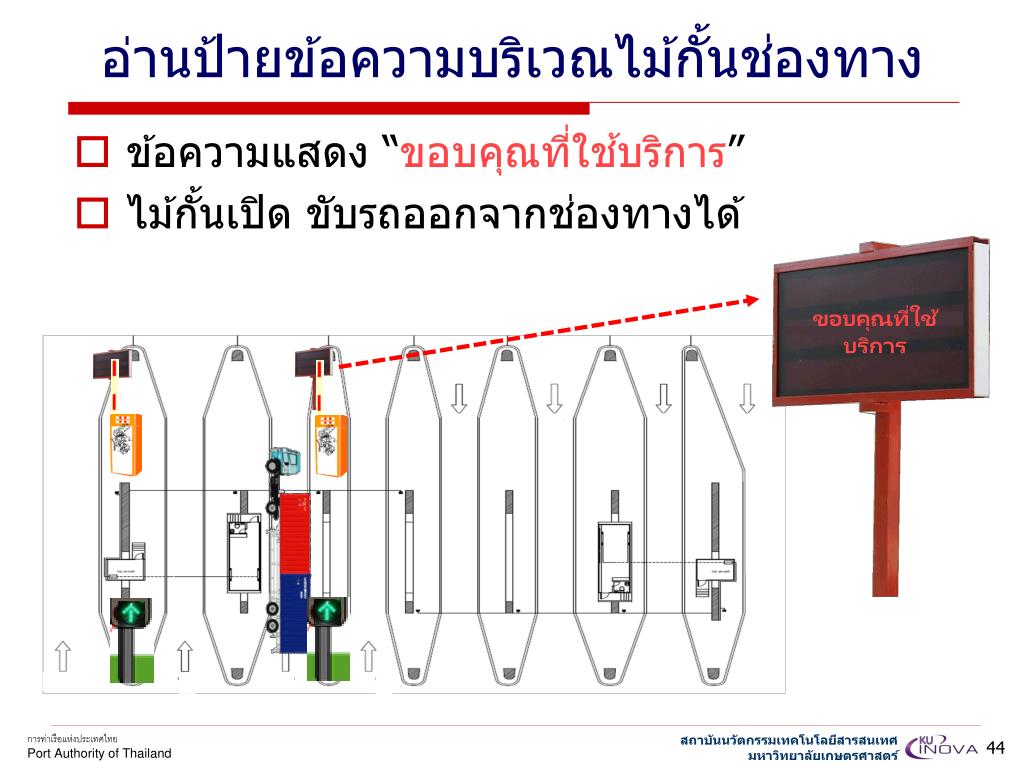

44. อ่านป้ายข้อความบริเวณไม้กั้นช่องทางอ่านป้ายข้อความบริเวณไม้กั้นช่องทาง • ข้อความแสดง “ขอบคุณที่ใช้บริการ” • ไม้กั้นเปิด ขับรถออกจากช่องทางได้ ขอบคุณที่ใช้บริการ

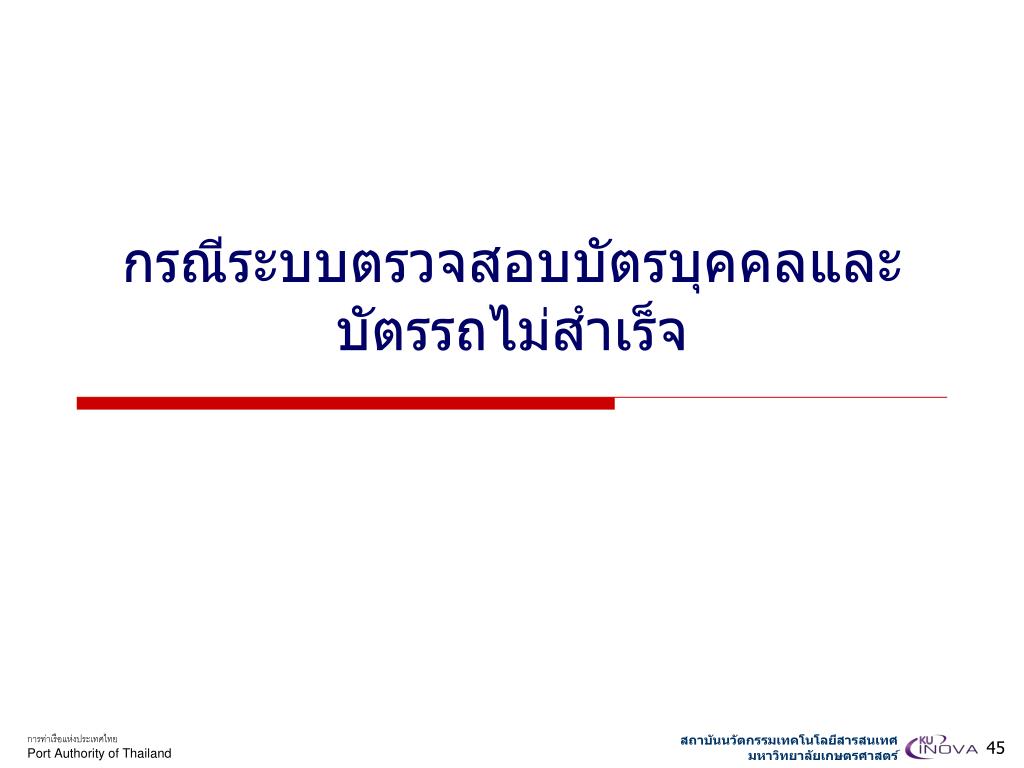

45. กรณีระบบตรวจสอบบัตรบุคคลและบัตรรถไม่สำเร็จกรณีระบบตรวจสอบบัตรบุคคลและบัตรรถไม่สำเร็จ

46. อ่านป้ายข้อความบริเวณไม้กั้นช่องทางอ่านป้ายข้อความบริเวณไม้กั้นช่องทาง • ข้อความแสดง “ไม่พบบัตรบุคคลและรถ โปรดรอเจ้าหน้าที่ตรวจสอบ” • รอเจ้าหน้าที่ตรวจสอบและปฏิบัติตาม ที่เจ้าหน้าที่แจ้ง ไม่พบบัตรบุคคลและรถ โปรดรอเจ้าหน้าที่ตรวจสอบ

47. อ่านป้ายข้อความบริเวณไม้กั้นช่องทางอ่านป้ายข้อความบริเวณไม้กั้นช่องทาง • ข้อความแสดง “ไม่พบบัตรรถ โปรดรอเจ้าหน้าที่ตรวจสอบ” • รอเจ้าหน้าที่ตรวจสอบและปฏิบัติตาม ที่เจ้าหน้าที่แจ้ง ไม่พบบัตรรถ โปรดรอเจ้าหน้าที่ตรวจสอบ

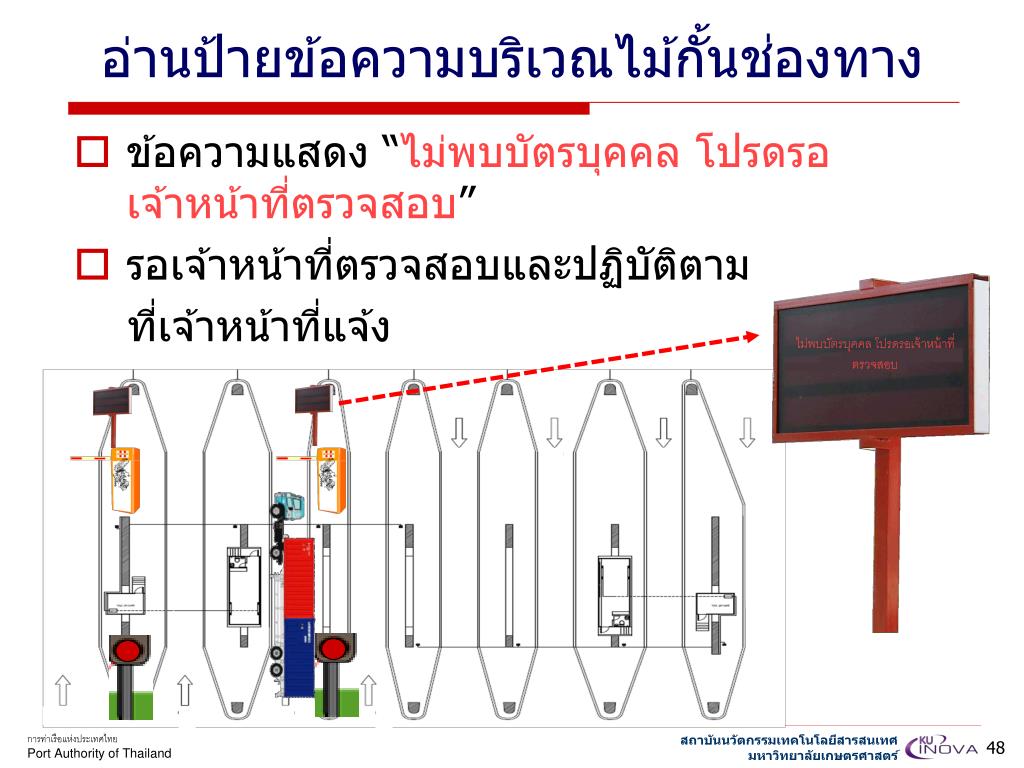

48. อ่านป้ายข้อความบริเวณไม้กั้นช่องทางอ่านป้ายข้อความบริเวณไม้กั้นช่องทาง • ข้อความแสดง “ไม่พบบัตรบุคคล โปรดรอเจ้าหน้าที่ตรวจสอบ” • รอเจ้าหน้าที่ตรวจสอบและปฏิบัติตาม ที่เจ้าหน้าที่แจ้ง ไม่พบบัตรบุคคล โปรดรอเจ้าหน้าที่ตรวจสอบ

49. อ่านป้ายข้อความบริเวณไม้กั้นช่องทางอ่านป้ายข้อความบริเวณไม้กั้นช่องทาง • ข้อความแสดง “ไม่พบบัตรแทนเงินสด โปรดรอเจ้าหน้าที่ตรวจสอบ” • รอเจ้าหน้าที่ตรวจสอบและปฏิบัติตาม ที่เจ้าหน้าที่แจ้ง ไม่พบบัตรแทนเงินสด โปรดรอเจ้าหน้าที่ตรวจสอบ

50. ขณะรอเจ้าหน้าที่ตรวจสอบขณะรอเจ้าหน้าที่ตรวจสอบ • ผู้ขับขี่ช่วยตรวจความเรียบร้อยของบัตรบุคคล บัตรรถ หรือบัตรเติมเงินที่ระบบไม่พบ ว่าติดตั้งไว้ในตำแหน่งที่ถูกต้องหรือไม่ • กรณีรถติดฟิลม์ทึบแสงมากหรือติดฟิลม์ฉาบปรอท ให้เปิดกระจกรถด้านคนขับลง และยื่นบัตรทั้งสามใบออกนอกตัวรถ
